Пристрій для виготовлення стінових елементів

1. Спосіб виготовлення великих стінових елементів, які містять щонайменше два шари (11, 12) - зовнішній шар (11) і несучий або проміжний шар (12) - і вбудовані елементи (14, 15, 16) для зовнішніх і внутрішніх стін і перекриттів будівель, що включає наступні етапи:

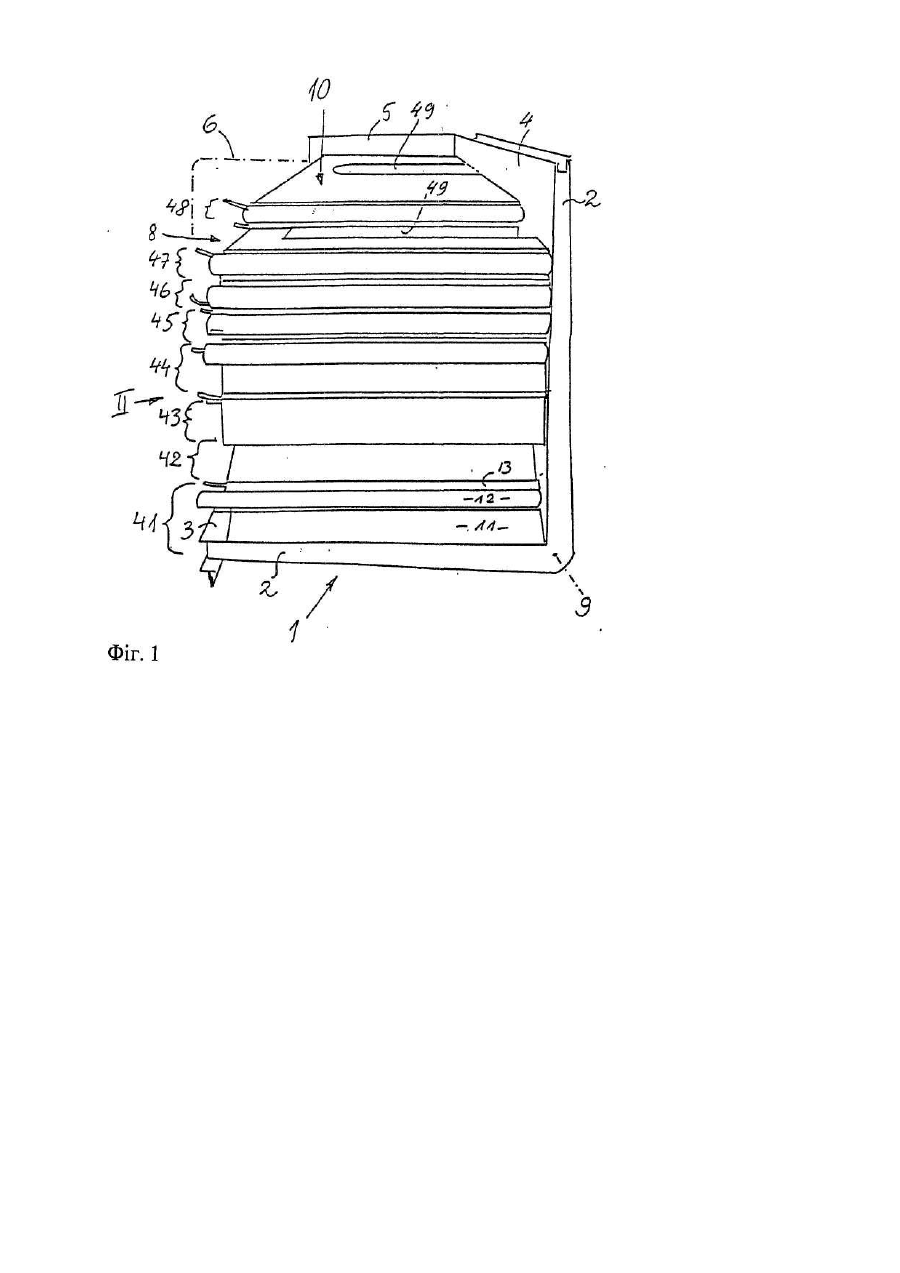

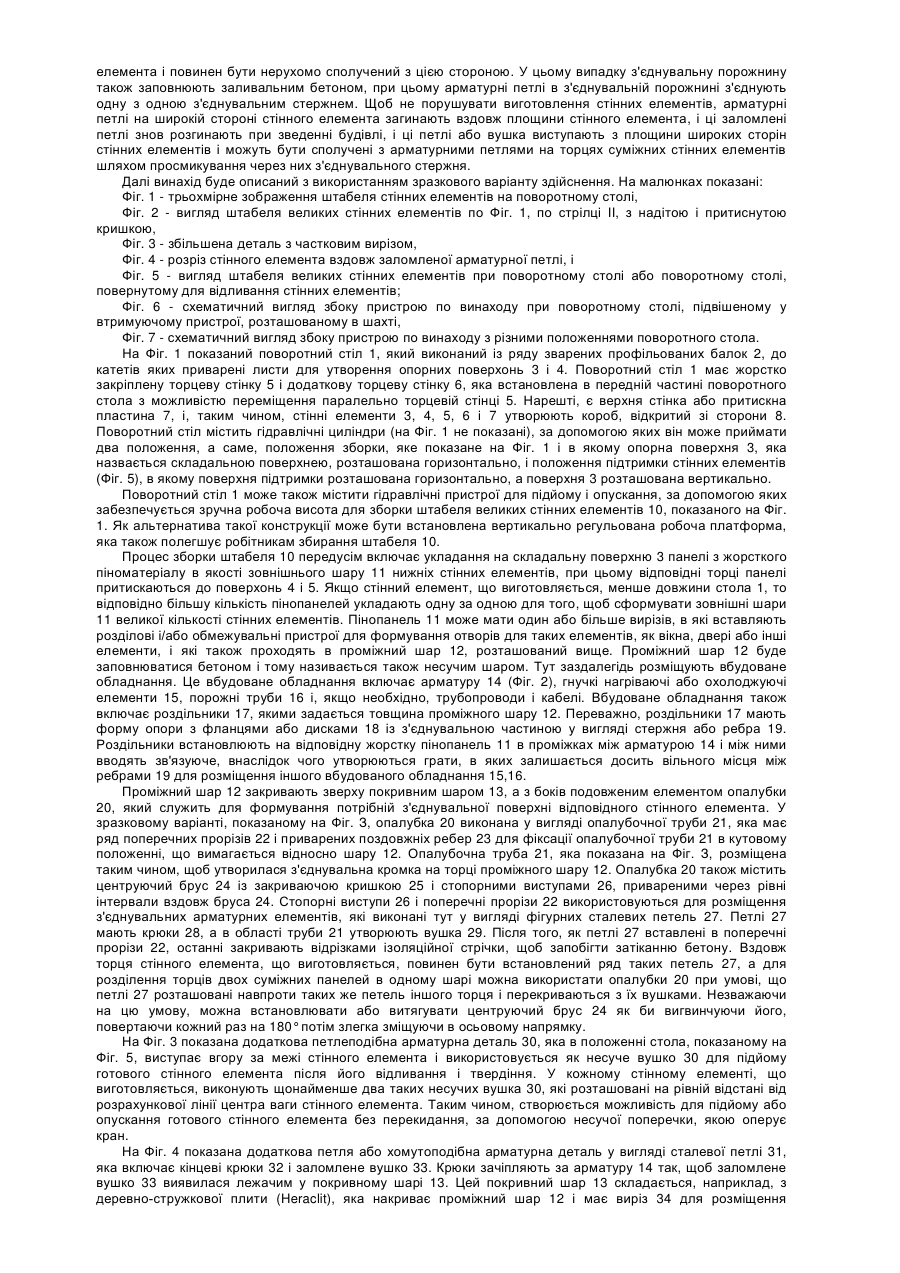

a) поворотний стіл (1), що має дві розташовані під кутом одна до одної опорні поверхні (3, 4) для стінових елементів, що виготовляються, переміщують в складальне положення, в якому одну з опорних поверхонь (3) встановлюють горизонтально як складальну поверхню, а інша опорна поверхня (4) знаходиться під кутом до неї як поверхня підтримки стінових елементів,

б) на опорну поверхню (3) наносять нижній зовнішній шар (11) у стик до поверхні підтримування стінових елементів (4), зовнішній шар (11) може належати одному або декільком стіновим елементам, що виготовляються, і може містити один або більше вирізів, в які вставляють роздільники і/або захисні пристрої (49) для елементів вікон, дверей або інших отворів, причому ці роздільники і/або захисні пристрої виступають в суміжний простір, призначений для несучого шару (12),

в) вбудовані елементи (14, 15, 16) і роздільники (17) укладають на внутрішню сторону зовнішнього шару (11), залишаючи вільним проміжний простір для бетону і вбудованих елементів (14,15,16), і наносять покриття (13),

г) вузьку сторону проміжного простору між зовнішнім шаром (11) і покриттям (13) обмежують відповідними елементами опалубки (20), які проходять перпендикулярно до поверхні підтримки стінових елементів (4),

д) покриття (13) складає або другий зовнішній шар для нижнього шару (41) стінових елементів, що виготовляються, тоді стінові елементи мають по суті тришарову конструкцію, або покриття (13) вже належить другому шару (42) стінових елементів, що виготовляються, тоді нижні стінові елементи мають двошарову конструкцію,

е) другий шар стінових елементів (42), що складається із зовнішнього шару і несучого шару, збирають на верхньому шарі стінових елементів (41) відповідно до етапів в), г), і процес продовжують збиранням наступних шарів стінових елементів (43, 44, 45, 46, 47, 48) до утворення штабеля (10),

є) верхній шар стінових елементів (42) накривають кришкою (7), яку притискають в напрямку опорної поверхні (3) стискаючим зусиллям і фіксують на поворотному столі (1) при збереженні стиснення штабеля (10),

ж) поворотний стіл (1) повертають на 90° відкритими торцями догори з доступом до відповідних проміжних просторів,

з) проміжні простори у відповідних стінових елементах (41-48) заповнюють згори рідким бетоном,

и) після твердіння бетону кришку (7) звільняють від притискного зусилля, а стінові елементи підіймають окремо і відносять від поверхні підтримування стінових елементів (4).

2. Спосіб по п. 1, який відрізняється тим, що роздільники (17) встановлюють за допомогою в'яжучого між роздільником і відповідним зовнішнім шаром.

3. Спосіб по п. 1 або 2, який відрізняється тим, що притискне зусилля, що діє на штабель, має величину, достатню для утримання роздільників (17) між їх зовнішнім шаром (11) і покриттям (13) під час затікання бетону, а також під впливом гідростатичного тиску рідкого бетону.

4. Спосіб по одному із пп. 1-3, який відрізняється тим, що шари стінових елементів (41, 42, 43, 44, 45, 46, 47, 48) відділяють один від одного в штабелі (10) розділовими плівками.

5. Спосіб по одному із пп. 1-4, який відрізняється тим, що шари стінових елементів (41, 42, 43, 44) містять товсту спінену панель як зовнішній шар (11) для утворення стінових елементів для зовнішніх стін.

6. Спосіб по п. 5, який відрізняється тим, що на поверхні кожного стінового елемента, призначеного для внутрішньої сторони будівлі, виконують тонкий облицювальний шар.

7. Спосіб по одному із пп. 1-6, який відрізняється тим, що кожний шар (41-48) виконаний шаруватим у вигляді двох зовнішніх шарів з проміжним шаром між ними.

8. Спосіб по одному з пп. 1-7, який відрізняється тим, що для надання штабелю (10) форми паралелепіпеда порожнини заповнюють заповнювачами.

9. Спосіб по одному із пп. 1-8, який відрізняється тим, що до елементів опалубки, які доходять до зовнішнього краю штабеля (10), прикладають жорсткі спінені блоки для запобігання втратам тепла.

10. Пристрій для виготовлення стінових елементів, зокрема способом по п. 1, що включає поворотний стіл (1) з опорними поверхнями (3, 4), розташованими під кутом одна до одної, одна з поверхонь являє собою складальну поверхню, а інша поверхня є поверхнею підтримування стінових елементів, причому поворотний стіл (1) підвішений з можливістю повороту на утримуючому пристрої (60),

поворотний пристрій (67) для переміщення поворотного стола (1) в складальне положення, в якому складальна поверхня розташована горизонтально, і в положення заливання і розвантаження, в якому складальна поверхня розташована вертикально.

11. Пристрій по п. 10, який відрізняється тим, що складальна поверхня (3) і поверхня підтримування стінових елементів (4) розташовані під прямим кутом одна до одної.

12. Пристрій по п. 10 або 11, який відрізняється тим, що поворотний стіл (1) має фіксовану торцеву стінку (5), перпендикулярну складальній поверхні (3) і поверхні підтримування стінових елементів (4).

13. Пристрій по п. 12, який відрізняється тим, що є додаткова знімна торцева стінка (6), яка може бути встановлена на поворотному столі (1) паралельно фіксованій торцевій стінці (5).

14. Пристрій по одному із попередніх пунктів, який відрізняється тим, що пристрій має підіймальний пристрій (68) для підйому і опускання опорних поверхонь (3, 4).

15. Пристрій по одному із попередніх пунктів, який відрізняється тим, що поворотний стіл (1) підвішений в центрі ваги (64) на утримуючому пристрої (60) з можливістю повороту.

16. Пристрій по одному із попередніх пунктів, який відрізняється тим, що поворотний стіл має поворотний пристрій (68а, 69) для повороту опорних поверхонь (3, 4).

17. Пристрій по одному із попередніх пунктів, який відрізняється тим, що пристрій має підіймальний пристрій (68) для підйому і опускання опорних поверхонь (3, 4).

18. Пристрій по одному із попередніх пунктів, який відрізняється тим, що він включає шахту (71), в яку може бути опущений поворотний стіл (1).

19. Пристрій по одному із попередніх пунктів, який відрізняється тим, що опорні поверхні (3, 4) можуть бути використані по черзі як складальна поверхня або поверхня підтримування стінових елементів.

20. Пристрій по одному із попередніх пунктів, який відрізняється тим, що опорні поверхні (3, 4) включають жорсткі зварні кутові елементи.

21. Пристрій по одному з попередніх пунктів, який відрізняється тим, що опорні поверхні (3, 4) виконані у вигляді кутового елемента, до якого приєднані зміцнені подовжуючі елементи.

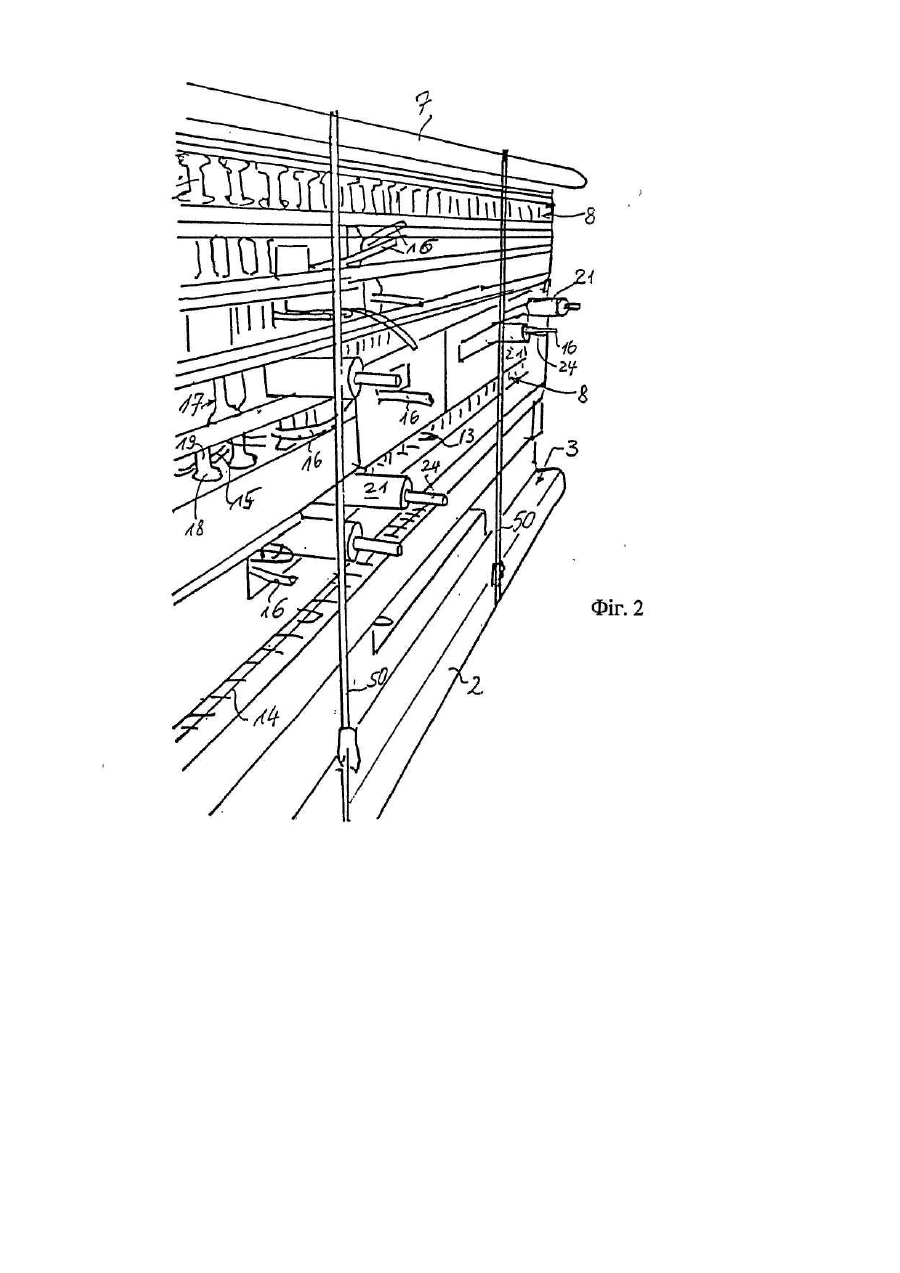

22. Пристрій по одному із попередніх пунктів, який відрізняється тим, що пристрій включає притискну пластину (7) для притискання одного або декількох стінових елементів, укладених в штабель, до складальної поверхні.

23. Пристрій по п. 22, який відрізняється тим, що притискна пластина (7) утримує на складальній поверхні стінові елементи, укладені в штабель, під тиском притискання переважно 1,5 т/м2.

24. Пристрій по одному із попередніх пунктів, який відрізняється тим, що операції переміщення складальної поверхні (3) у вертикальне положення частково здійснюють в шахті (71).

25. Пристрій по одному із попередніх пунктів, який відрізняється тим, що частково операції переміщення складальної поверхні (3) у вертикальне положення здійснюються у вигляді синхронізованого поворотно-підіймального переміщення в шахті (71).

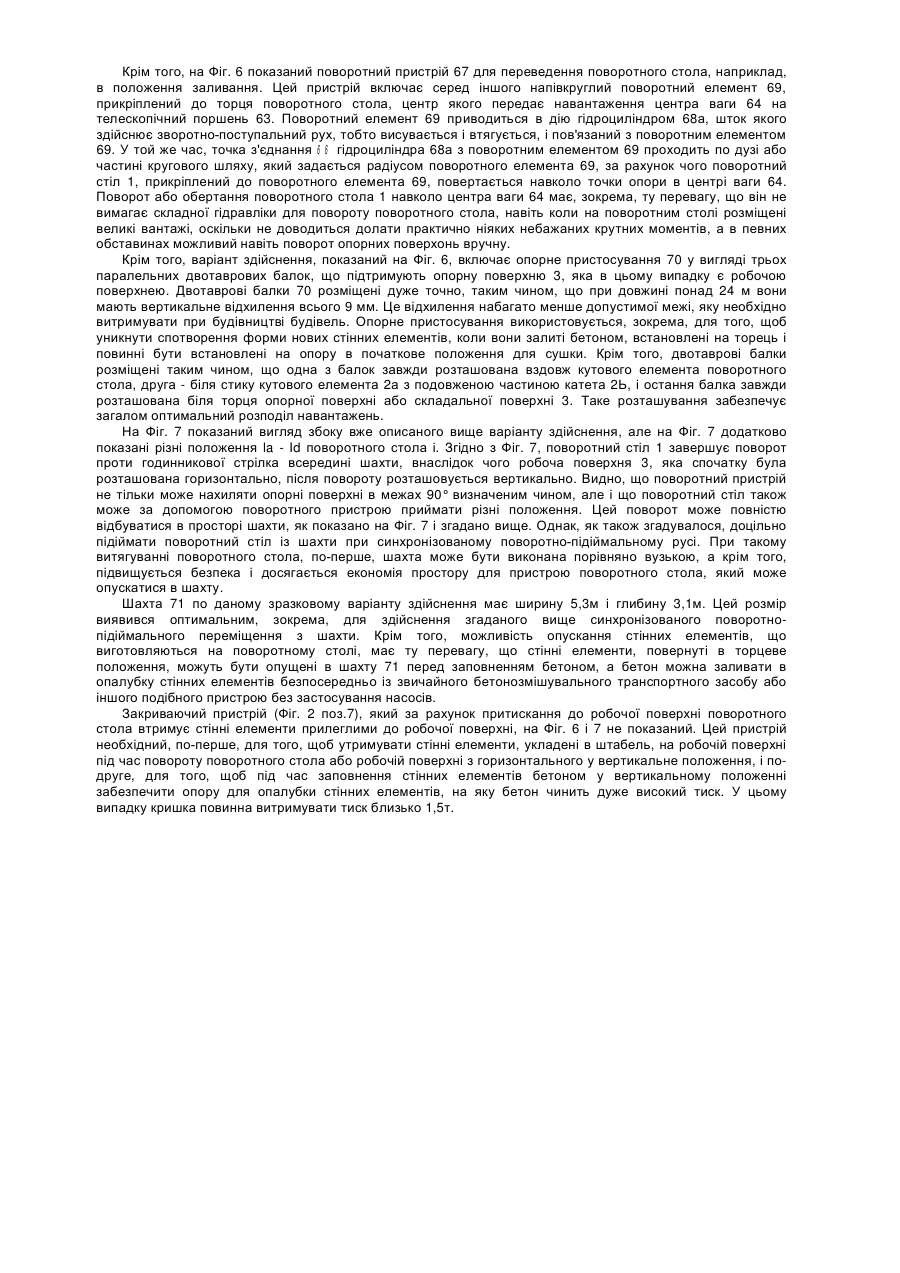

26. Пристрій по одному із попередніх пунктів, який відрізняється тим, що пристрій включає опорне пристосування (70) для опори поворотного стола (1).

27. Пристрій по п. 26, який відрізняється тим, що опорне пристосування переважно включає три двотаврові балки і має відхилення по вертикалі, загалом менше за 9 мм.

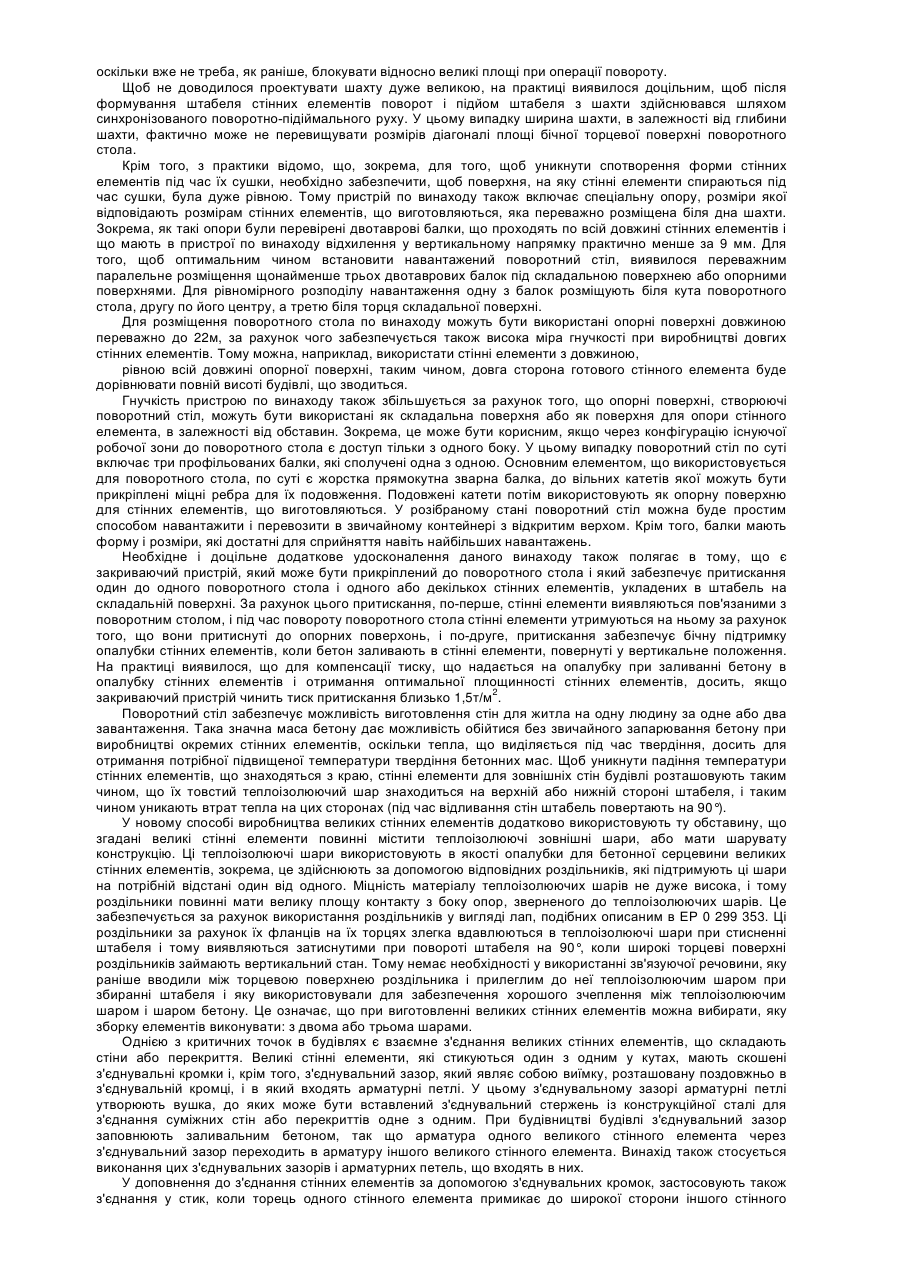

28. Пристрій по одному із попередніх пунктів, який відрізняється тим, що опорні поверхні (3, 4) мають максимальну довжину 22 м і переважну довжину від 12 до 18 м.

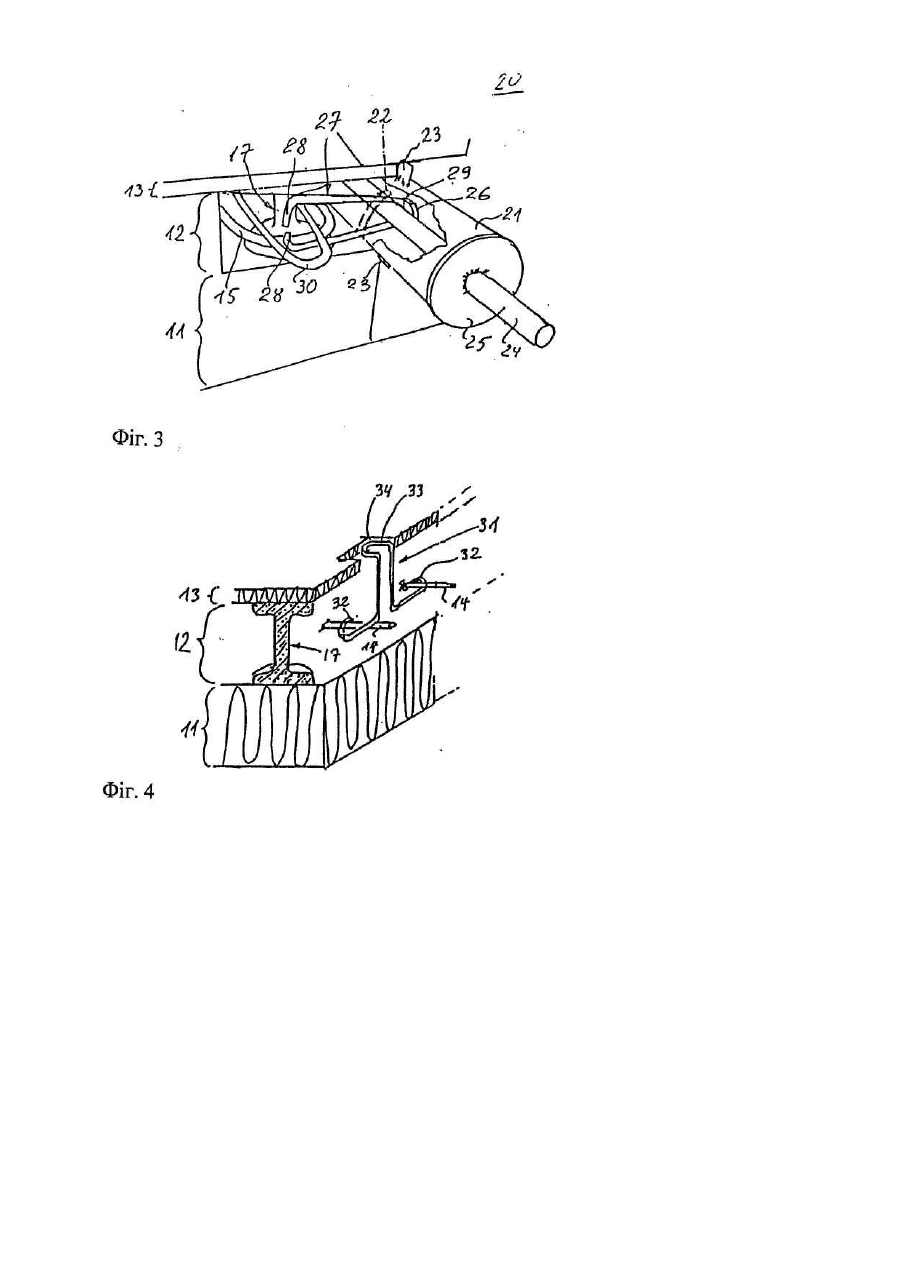

29. Елемент опалубки для використання на етапі г) способу по п. 1, який відрізняється тим, що він виконаний у вигляді труби (21) з поздовжніми ребрами (23) і поперечними прорізами (22), які розташовані в певному кутовому положенні відносно осі труби, при цьому поперечні прорізи (22) виконані через певні інтервали для утримання з'єднувальної арматури (27), яка проходить через проміжний простір, що заповнюється бетоном у шарі стінового елемента, а за межами проміжного простору має форму петлі для створення вушка (29).

30. Елемент опалубки по п. 29, який відрізняється тим, що містить центрувальний брус (24) для пропускання через центр труби і вушка (29) в з'єднувальній арматурі (27) і центрування елемента опалубки.

31. Елемент опалубки по п. 30, який відрізняється тим, що на центрувальному брусі (24) виконані стопорні виступи (26) для додаткового утримування з'єднувальної арматури (27).

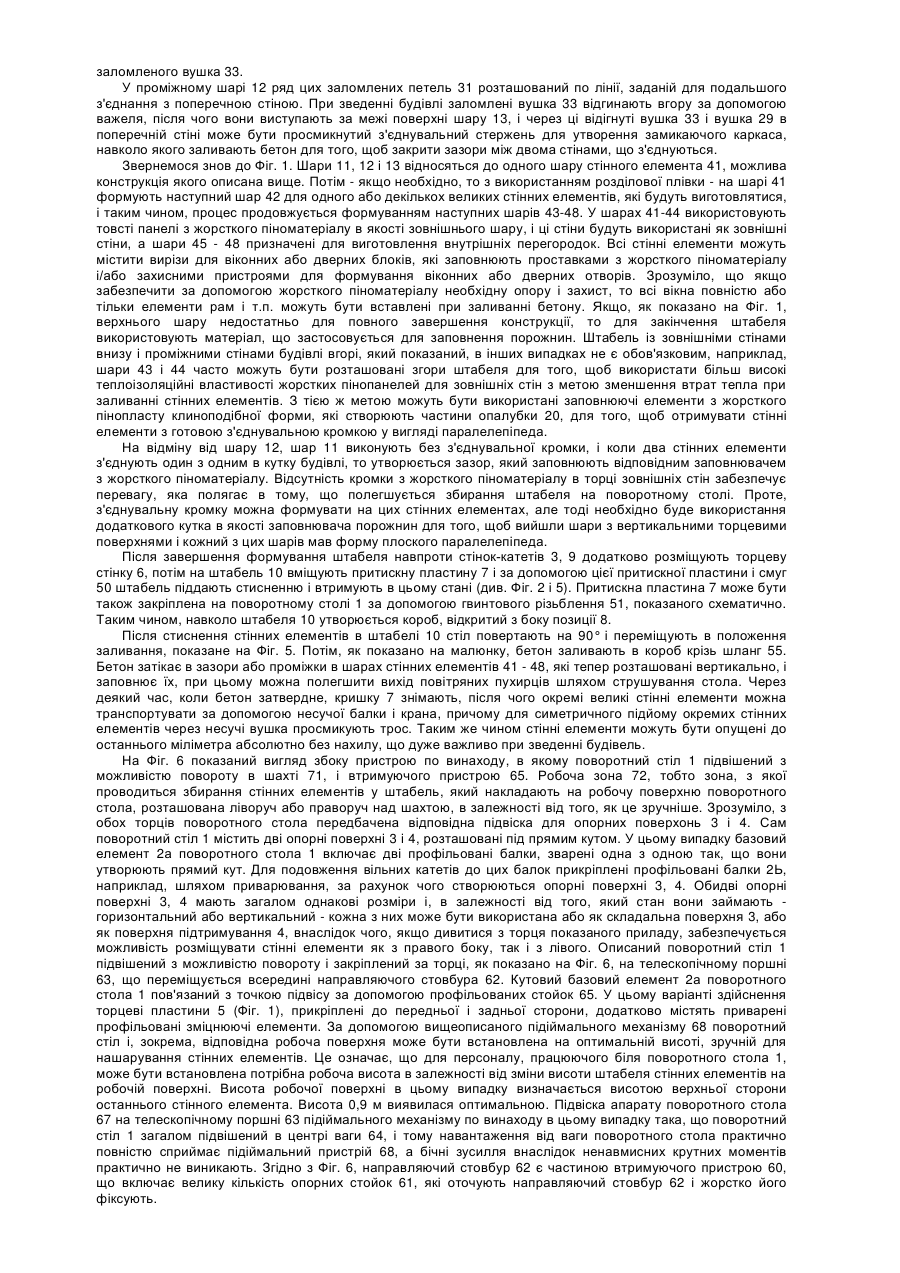

32. Стіновий елемент, виготовлений способом по одному із пп. 1-9, який відрізняється тим, що він містить з'єднувальні петлі (31) із заломленими вушками (33), розташованими вздовж лінії, що проходить вздовж бічної поверхні стінового елемента, при цьому заломлені вушка (33) можуть бути підняті шляхом відгинання для з'єднання із поперечною стіною.

33. Стіновий елемент, виготовлений по одному із пп. 1-9, який відрізняється тим, що для утворення кута несучий шар (12) стінових елементів формують із з'єднувальною кромкою, а зовнішній шар 11- без з'єднувального кармана, при цьому відсутність з'єднувального кармана в місці зовнішнього кута будівлі компенсована заповнювачем порожнин.
