Спосіб виготовлення вигнутих атравматичних голок

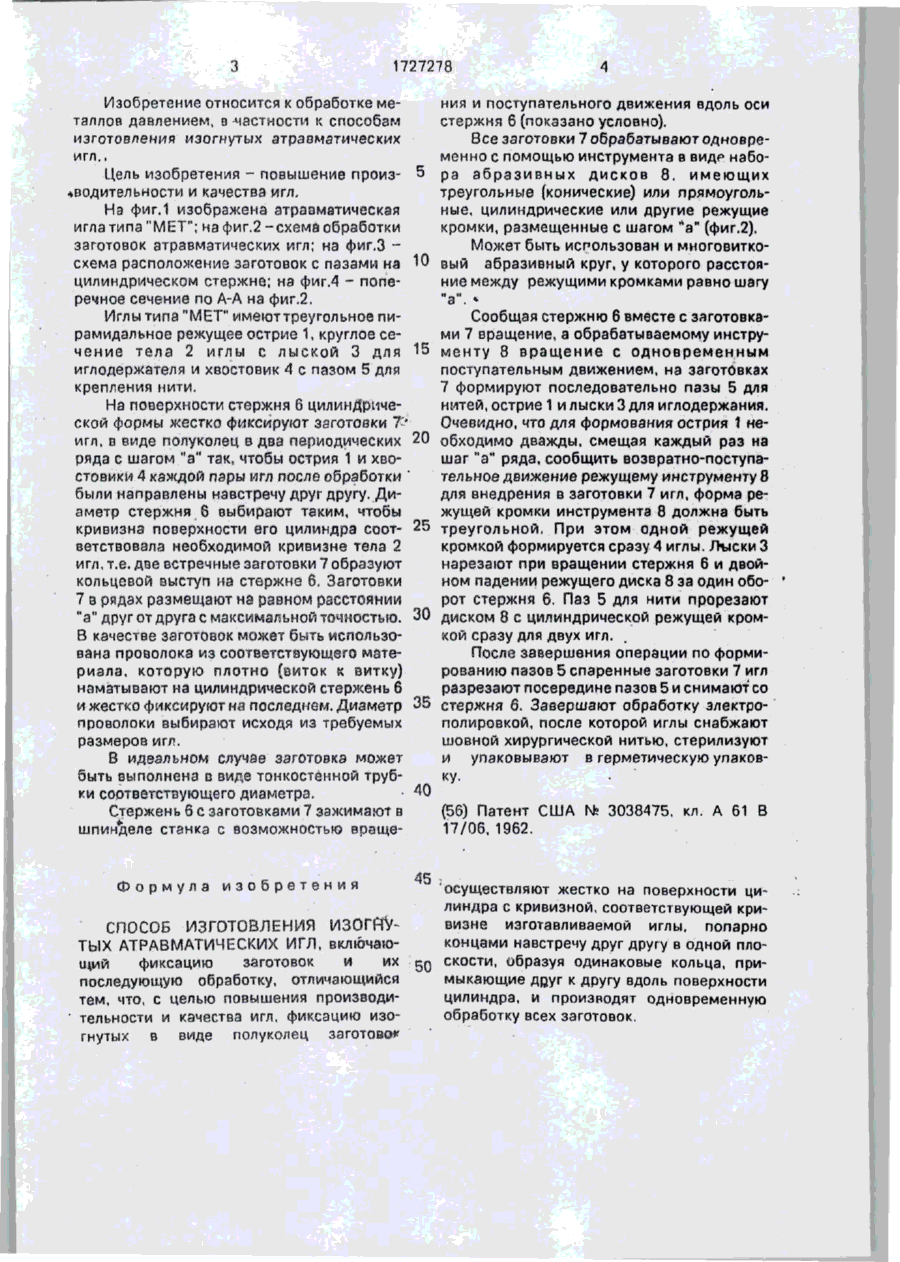

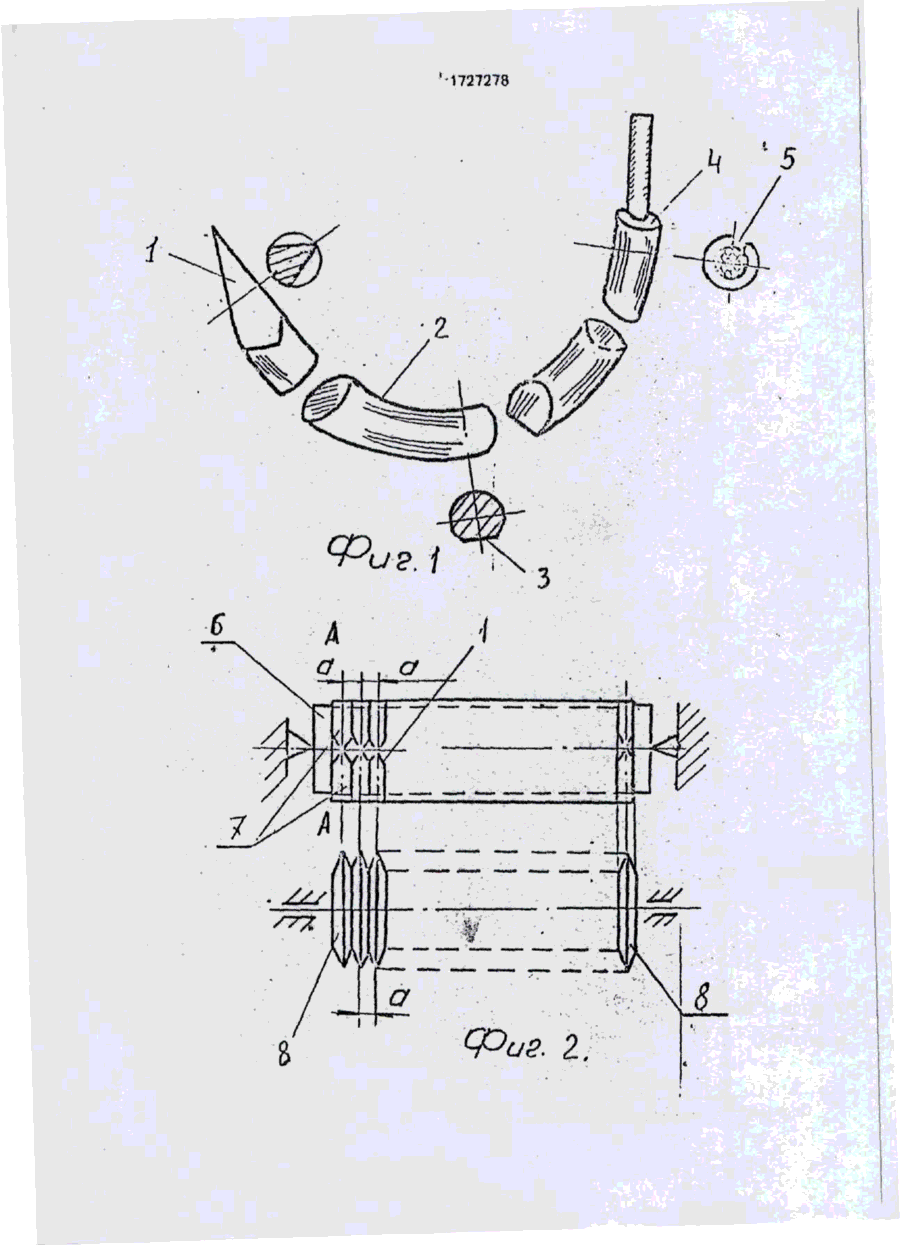

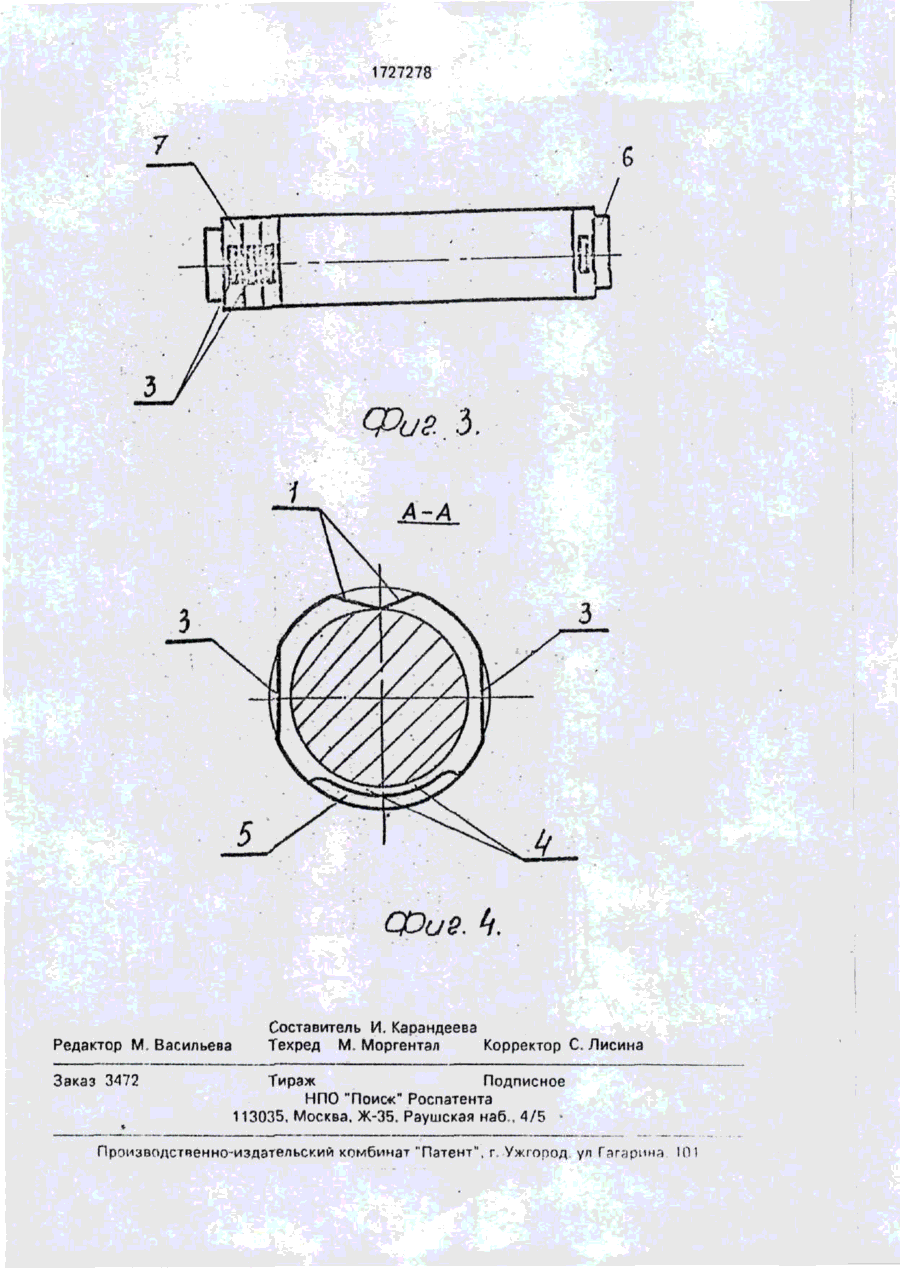

Использование: изготовление хирургических игя Сущность изобретения: на поверхности стержня цилиндрической формы жестко фиксируют заготовки игл в виде полуколец, так, чтобы острие и хвостовики каждой пары игл после обработки были направлены навстречу друг другу, и производят одновременную обработку всех заготовок 4 иа (21)4785139/12 (22)23.01.90 (46)30.1293 Бюп№ 47-48 (71) Киевский научно-исследовательский институт клинической и экспериментальной хирургии (72) Саенко В.Ф; Дрюк Н.Ф; Скуратовский ВН. ( И ) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗОГНУТЫХ АТРАВМАТИЧЕСКИХ ИГЛ Хії 00 > I 1727278 Изобретение относится к обработке металлов давлением, в -частности к способам изготовления изогнутых атразматических игл.. Цель изобретения - повышение произ- 5 *водительности и качества игл. На фиг.1 изображена атравматическая игла типа "МЕТ"; на фиг.2- схеми обработки заготовок атравматических игл; на фиг.З схема расположение заготовок с пазами на Ю цилиндрическом стержне; на фиг.4 - поперечное сечение по А-А на фиг.2. Иглы типа "МЕТ" имеюттреугольное пирамидальное режущее острие 1, круглое сечение тела 2 иглы с лыской 3 для 15 иглодержателя и хвостовик А с пазом 5 для крепления нити. На поверхности стержня 6 цилиндрической формы жестко фиксируют заготовки 7'* игл, о виде полуколец в два периодических 20 ряда с шагом "а" так, чтобы острия 1 и хвостовики 4 каждой пэры игл после обработки ' были направлены навстречу друг другу. Диаметр стержня 8 выбирают таким, чтобы кривизна поверхности его цилиндра соот- 25 ветствовала необходимой кривизне тела 2 игл, т.е. две встречные заготовки 7 образуют кольцевой выступ на стержне 6, Заготовки 7 в рядах размещают на равном расстоянии "а" друг от друга с максимальной точностью. 30 8 качестве заготовок может быть использована проволока из соответствующего материала, которую плотно (виток к витку) наматывают на цилиндрической стержень 6 и жестко фиксируют на последнем. Диаметр 35 проволоки выбирают исходя из требуемых размеров игл. В идеальном случае заготовка может быть выполнена в виде тонкостенной труб40 ки соответствующего диаметра. Стержень б с заготовками 7 зажимают в шпинделе станка с возможностью вращеФормула изобретения СПОСОБ ИЗГОТОВЛЕНИЯ ИЗОГНУТЫХ АТРАВМАТИЧЕСКИХ ИГЛ, включающий фиксацию заготовок и их последующую обработку, отличающийся тем, что, с целью повышения производительности и качества игл, фиксацию изогнутых в виде полуколец заготовок ния и поступательного движения вдоль оси стержня 6 (показано условно). Все заготовки 7 обрабатывают одновременно с помощью инструмента в ВИДР набора абразивных дисков 8. имеющих треугольные (конические) или прямоугольные, цилиндрические или другие режущие кромки, размещенные с шагом "а" (фиг.2). Может быть использован и многовитковый абразивный круг, у которого расстояние между режущими кромками равно шагу "а". * Сообщая стержню 6 вместе с заготовками 7 вращение, а обрабатываемому инструменту 8 вращение с одновременным поступательным движением, на заготовках 7 формируют последовательно пазы 5 для нитей, острие 1 и лыски 3 для иглодержания. Очевидно, что для формования острия 1 необходимо дважды, смещая каждый раз на шаг "а" ряда, сообщить возвратно-поступательное движение режущему инструменту 8 для внедрения в заготовки 7 игл, форма режущей кромки инструмента 8 должна быть треугольной, При этом одной режущей кромкой формируется сразу А иглы. Лиски 3 нарезают при вращении стержня Є и двойном падении режущего диска 8 за один оборот стержня 6. Паз 5 для нити прорезают диском 8 с цилиндрической режущей кромкой сразу для двух игл. . После завершения операции по формированию пазов 5 спаренные заготовки 7 игл разрезают посередине пазов 5 и снимают со стержня 6. Завершают обработку злектрополировкой, после которой иглы снабжают шовной хирургической нитью, стерилизуют и упаковывают в герметическую упаковку. (56) Патент США N? 3038475. кл. А 61 В 17/06, 1962. 45 . осуществляют жестко на поверхности цилиндра с кривизной, соответствующей кривизне изготавливаемой иглы, попарно концами навстречу друг другу в одной плоскости, образуя одинаковые кольца, примыкающие Дйуг к другу вдоль поверхности цилиндра, и производят одновременную обработку всех заготовок. 1727278 U і ь "S 1727278 Фи9. З А-А CpuS. Редактор М. Васильева Заказ 3172 Составитель И. Карандеева Техред М. Моргентал Корректор С. Лисина Тираж Подписное НПО "Поис«с" Роспатента 113035, Москва, Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ул Гагарина 101
