Бункер-накопичувач

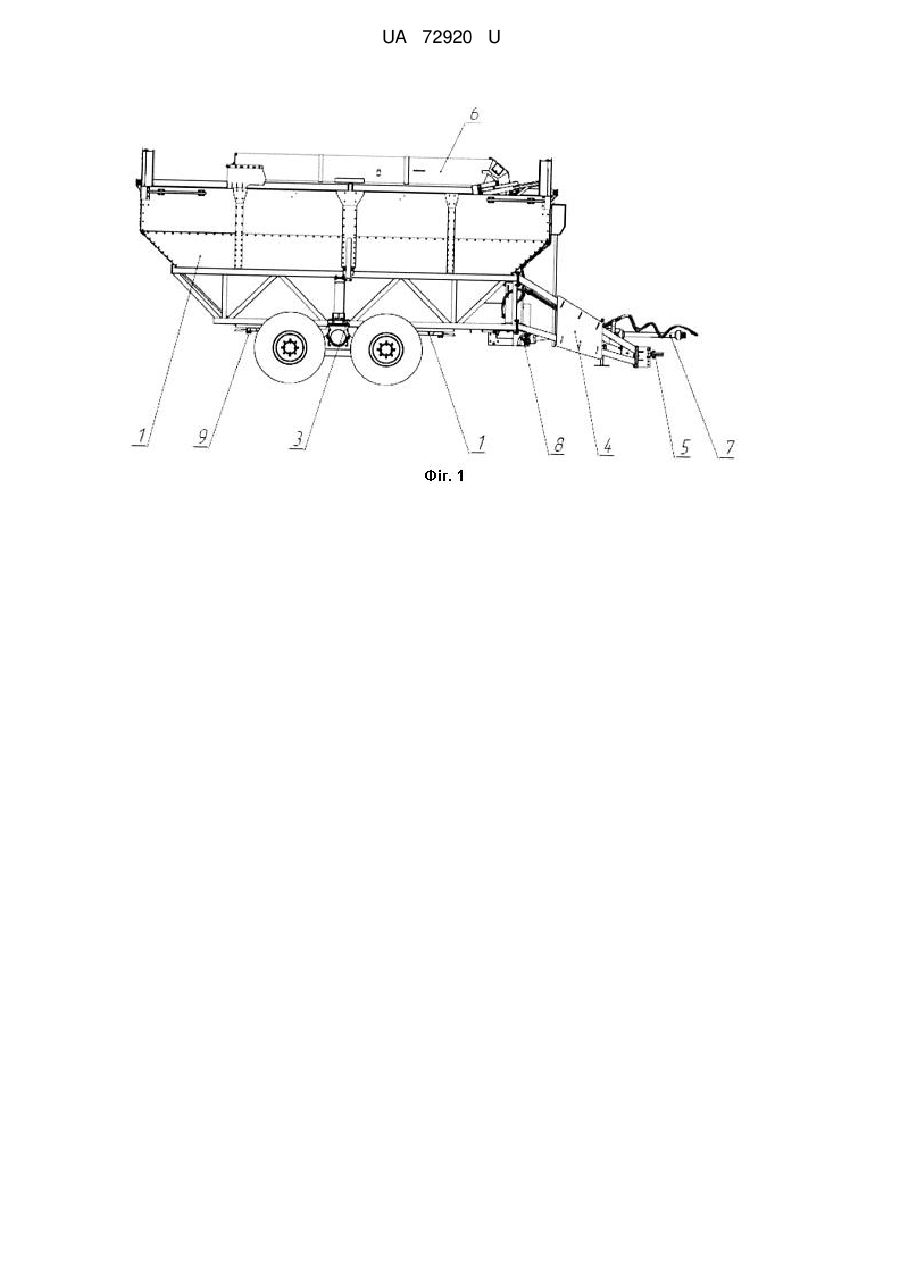

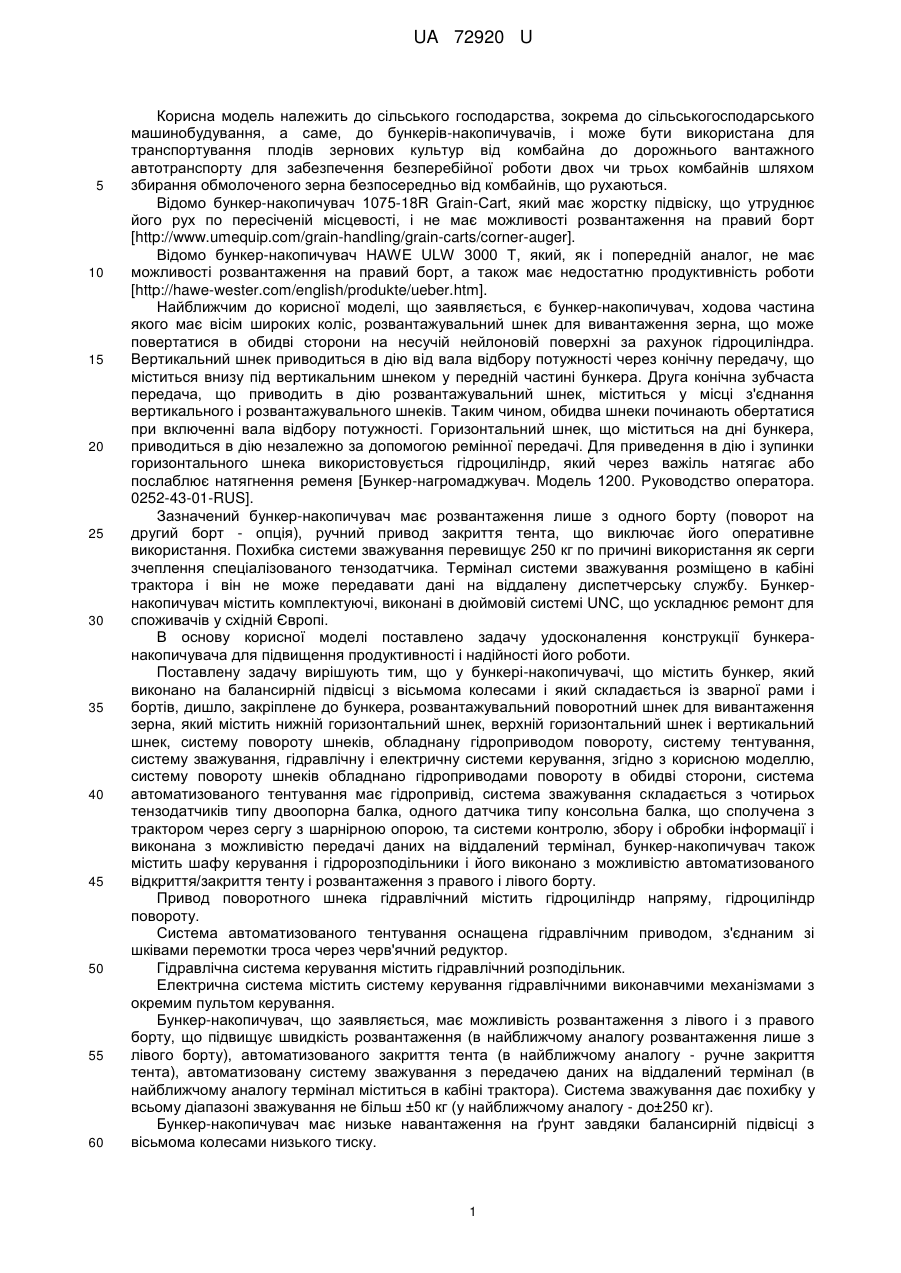

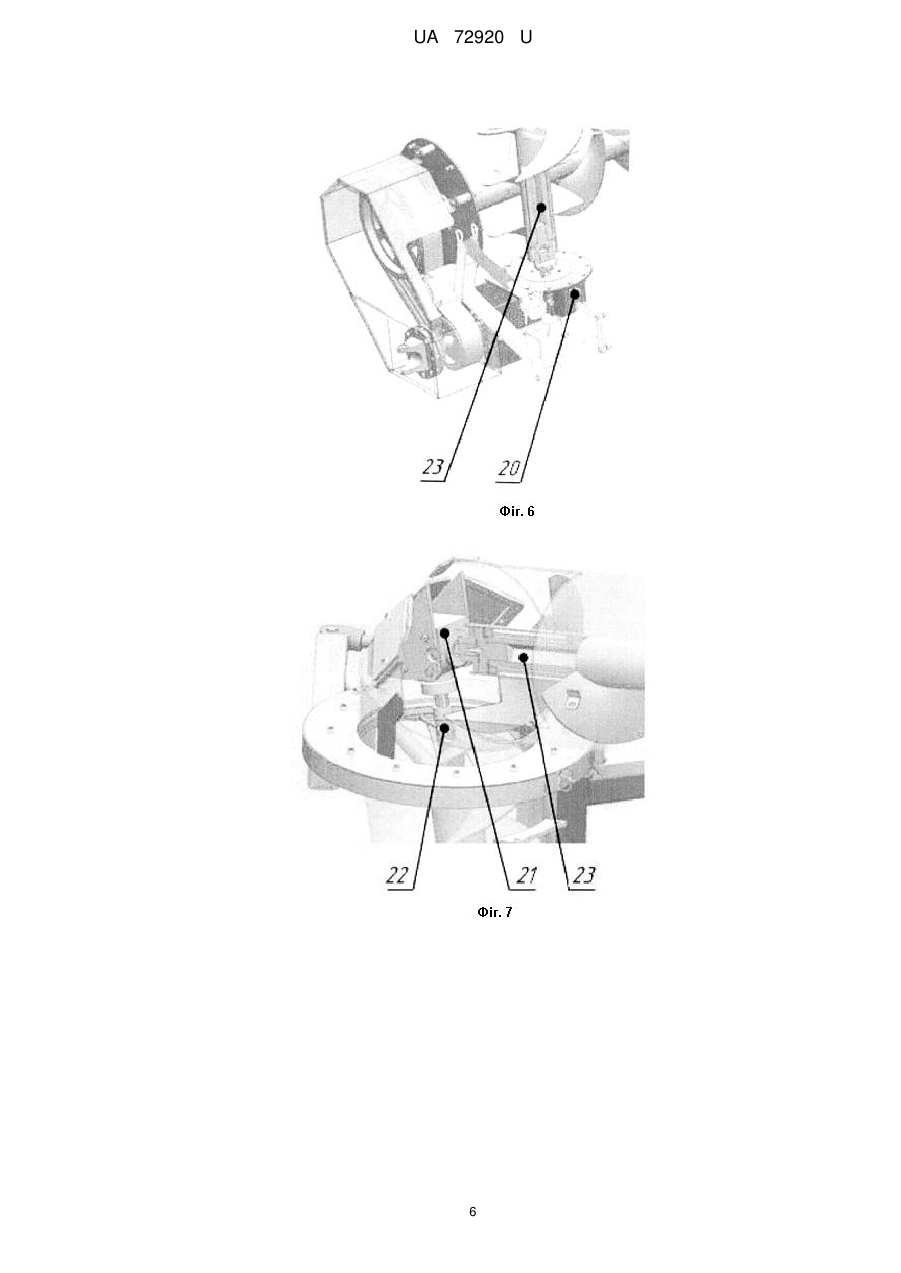

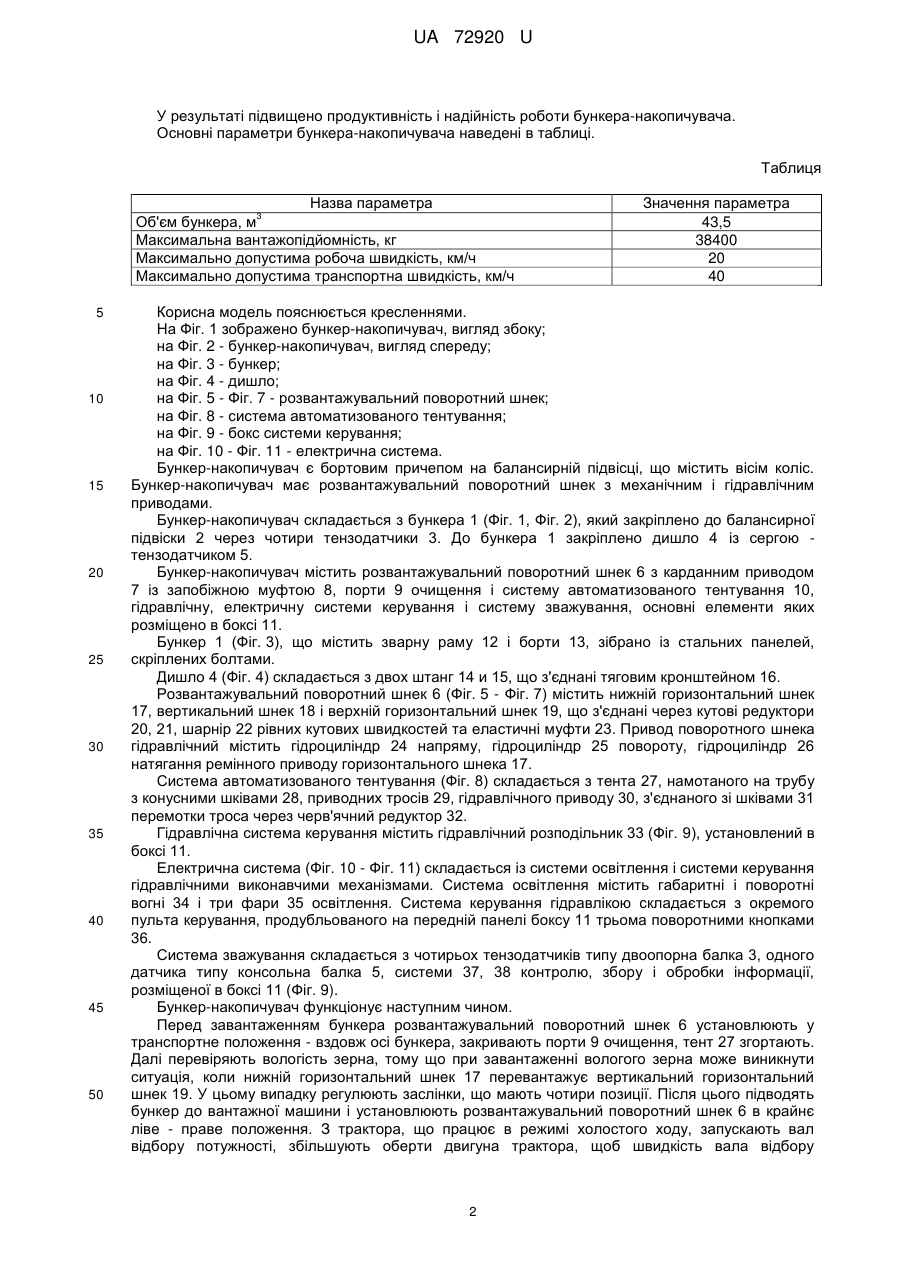

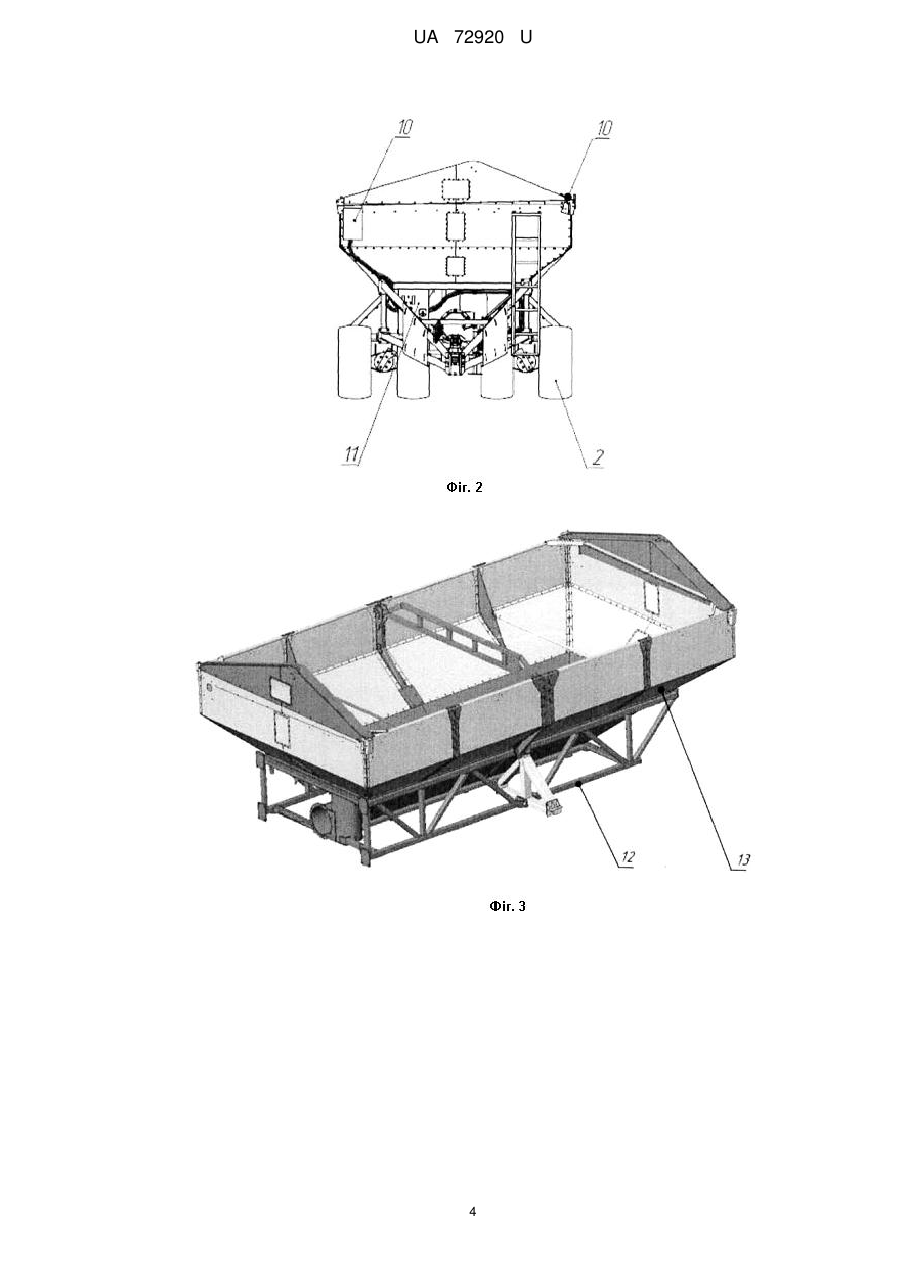

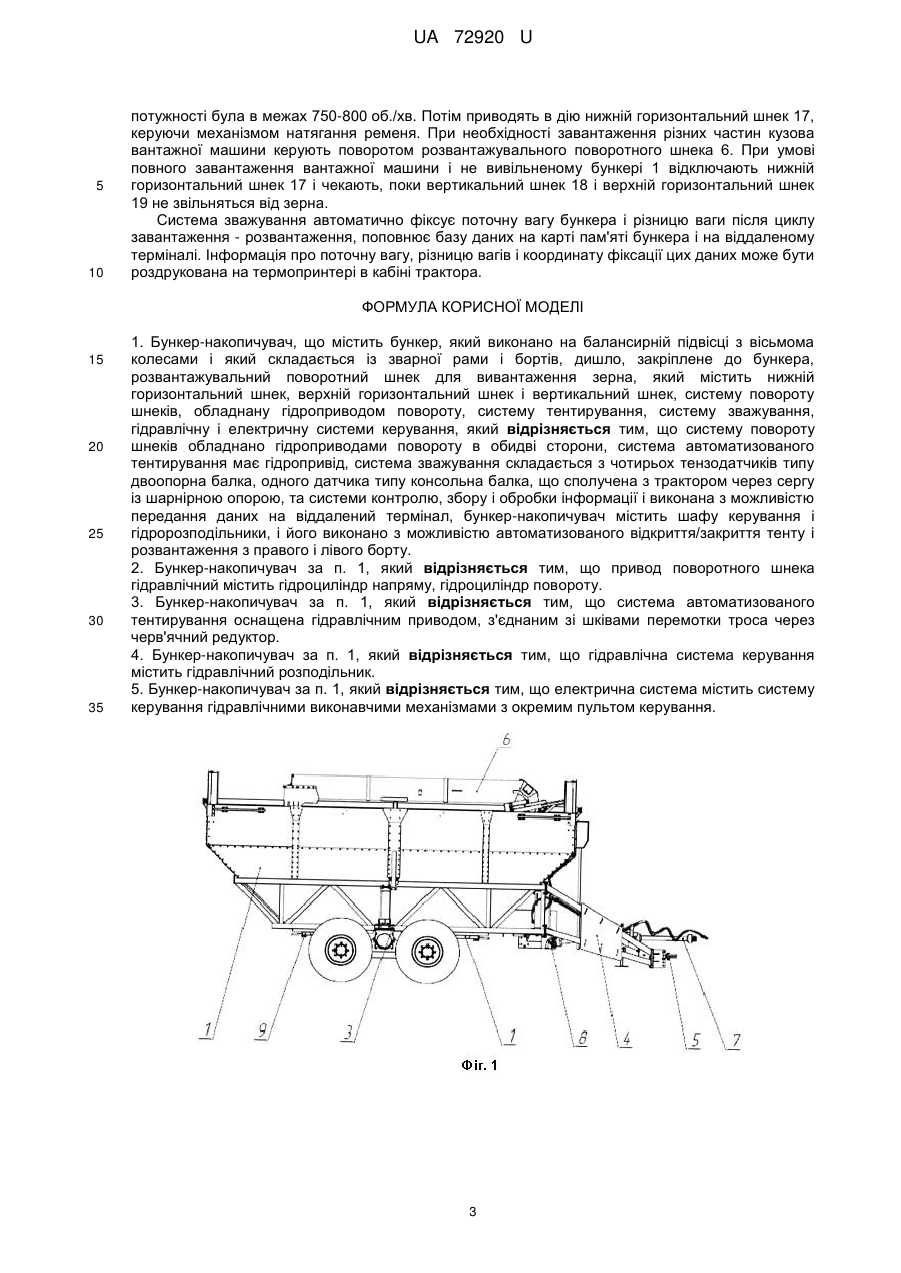

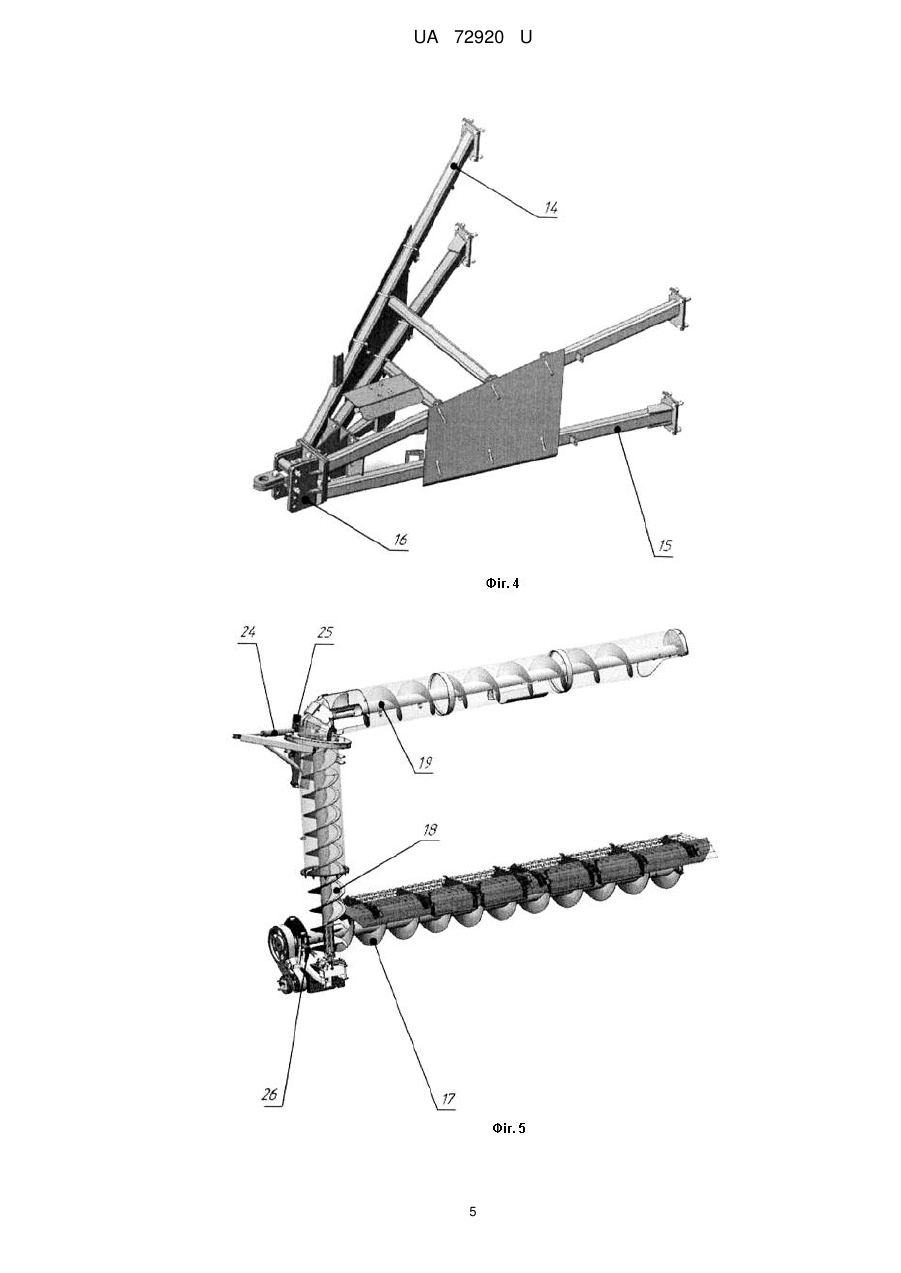

Реферат: Бункер-накопичувач містить бункер, який виконано на балансирній підвісці з вісьмома колесами і який складається із зварної рами і бортів, дишло, розвантажувальний поворотний шнек, який містить нижній горизонтальний шнек, верхній горизонтальний шнек і вертикальний шнек, систему повороту шнеків, обладнану гідроприводом повороту в обидві сторони, систему тентування, що має гідропривід, систему зважування, що складається з чотирьох тензодатчиків типу двоопорна балка, одного датчика типу консольна балка, що сполучена з трактором через сергу із шарнірною опорою, та системи контролю, збору і обробки інформації і виконана з можливістю передання даних на віддалений термінал, гідравлічну і електричну системи керування. Також, бункер-накопичувач містить шафу керування і гідророзподільники, і його виконано з можливістю автоматизованого відкриття/закриття тенту і розвантаження з правого і лівого борту. UA 72920 U (54) БУНКЕР-НАКОПИЧУВАЧ UA 72920 U UA 72920 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до сільськогосподарського машинобудування, а саме, до бункерів-накопичувачів, і може бути використана для транспортування плодів зернових культур від комбайна до дорожнього вантажного автотранспорту для забезпечення безперебійної роботи двох чи трьох комбайнів шляхом збирання обмолоченого зерна безпосередньо від комбайнів, що рухаються. Відомо бункер-накопичувач 1075-18R Grain-Cart, який має жорстку підвіску, що утруднює його рух по пересіченій місцевості, і не має можливості розвантаження на правий борт [http://www.umequip.com/grain-handling/grain-carts/corner-auger]. Відомо бункер-накопичувач HAWE ULW 3000 Т, який, як і попередній аналог, не має можливості розвантаження на правий борт, а також має недостатню продуктивність роботи [http://hawe-wester.com/english/produkte/ueber.htm]. Найближчим до корисної моделі, що заявляється, є бункер-накопичувач, ходова частина якого має вісім широких коліс, розвантажувальний шнек для вивантаження зерна, що може повертатися в обидві сторони на несучій нейлоновій поверхні за рахунок гідроциліндра. Вертикальний шнек приводиться в дію від вала відбору потужності через конічну передачу, що міститься внизу під вертикальним шнеком у передній частині бункера. Друга конічна зубчаста передача, що приводить в дію розвантажувальний шнек, міститься у місці з'єднання вертикального і розвантажувального шнеків. Таким чином, обидва шнеки починають обертатися при включенні вала відбору потужності. Горизонтальний шнек, що міститься на дні бункера, приводиться в дію незалежно за допомогою ремінної передачі. Для приведення в дію і зупинки горизонтального шнека використовується гідроциліндр, який через важіль натягає або послаблює натягнення ременя [Бункер-нагромаджувач. Модель 1200. Руководство оператора. 0252-43-01-RUS]. Зазначений бункер-накопичувач має розвантаження лише з одного борту (поворот на другий борт - опція), ручний привод закриття тента, що виключає його оперативне використання. Похибка системи зважування перевищує 250 кг по причині використання як серги зчеплення спеціалізованого тензодатчика. Термінал системи зважування розміщено в кабіні трактора і він не може передавати дані на віддалену диспетчерську службу. Бункернакопичувач містить комплектуючі, виконані в дюймовій системі UNC, що ускладнює ремонт для споживачів у східній Європі. В основу корисної моделі поставлено задачу удосконалення конструкції бункеранакопичувача для підвищення продуктивності і надійності його роботи. Поставлену задачу вирішують тим, що у бункері-накопичувачі, що містить бункер, який виконано на балансирній підвісці з вісьмома колесами і який складається із зварної рами і бортів, дишло, закріплене до бункера, розвантажувальний поворотний шнек для вивантаження зерна, який містить нижній горизонтальний шнек, верхній горизонтальний шнек і вертикальний шнек, систему повороту шнеків, обладнану гідроприводом повороту, систему тентування, систему зважування, гідравлічну і електричну системи керування, згідно з корисною моделлю, систему повороту шнеків обладнано гідроприводами повороту в обидві сторони, система автоматизованого тентування має гідропривід, система зважування складається з чотирьох тензодатчиків типу двоопорна балка, одного датчика типу консольна балка, що сполучена з трактором через сергу з шарнірною опорою, та системи контролю, збору і обробки інформації і виконана з можливістю передачі даних на віддалений термінал, бункер-накопичувач також містить шафу керування і гідророзподільники і його виконано з можливістю автоматизованого відкриття/закриття тенту і розвантаження з правого і лівого борту. Привод поворотного шнека гідравлічний містить гідроциліндр напряму, гідроциліндр повороту. Система автоматизованого тентування оснащена гідравлічним приводом, з'єднаним зі шківами перемотки троса через черв'ячний редуктор. Гідравлічна система керування містить гідравлічний розподільник. Електрична система містить систему керування гідравлічними виконавчими механізмами з окремим пультом керування. Бункер-накопичувач, що заявляється, має можливість розвантаження з лівого і з правого борту, що підвищує швидкість розвантаження (в найближчому аналогу розвантаження лише з лівого борту), автоматизованого закриття тента (в найближчому аналогу - ручне закриття тента), автоматизовану систему зважування з передачею даних на віддалений термінал (в найближчому аналогу термінал міститься в кабіні трактора). Система зважування дає похибку у всьому діапазоні зважування не більш ±50 кг (у найближчому аналогу - до±250 кг). Бункер-накопичувач має низьке навантаження на ґрунт завдяки балансирній підвісці з вісьмома колесами низького тиску. 1 UA 72920 U У результаті підвищено продуктивність і надійність роботи бункера-накопичувача. Основні параметри бункера-накопичувача наведені в таблиці. Таблиця Назва параметра 3 Об'єм бункера, м Максимальна вантажопідйомність, кг Максимально допустима робоча швидкість, км/ч Максимально допустима транспортна швидкість, км/ч 5 10 15 20 25 30 35 40 45 50 Значення параметра 43,5 38400 20 40 Корисна модель пояснюється кресленнями. На Фіг. 1 зображено бункер-накопичувач, вигляд збоку; на Фіг. 2 - бункер-накопичувач, вигляд спереду; на Фіг. 3 - бункер; на Фіг. 4 - дишло; на Фіг. 5 - Фіг. 7 - розвантажувальний поворотний шнек; на Фіг. 8 - система автоматизованого тентування; на Фіг. 9 - бокс системи керування; на Фіг. 10 - Фіг. 11 - електрична система. Бункер-накопичувач є бортовим причепом на балансирній підвісці, що містить вісім коліс. Бункер-накопичувач має розвантажувальний поворотний шнек з механічним і гідравлічним приводами. Бункер-накопичувач складається з бункера 1 (Фіг. 1, Фіг. 2), який закріплено до балансирної підвіски 2 через чотири тензодатчики 3. До бункера 1 закріплено дишло 4 із сергою тензодатчиком 5. Бункер-накопичувач містить розвантажувальний поворотний шнек 6 з карданним приводом 7 із запобіжною муфтою 8, порти 9 очищення і систему автоматизованого тентування 10, гідравлічну, електричну системи керування і систему зважування, основні елементи яких розміщено в боксі 11. Бункер 1 (Фіг. 3), що містить зварну раму 12 і борти 13, зібрано із стальних панелей, скріплених болтами. Дишло 4 (Фіг. 4) складається з двох штанг 14 и 15, що з'єднані тяговим кронштейном 16. Розвантажувальний поворотний шнек 6 (Фіг. 5 - Фіг. 7) містить нижній горизонтальний шнек 17, вертикальний шнек 18 і верхній горизонтальний шнек 19, що з'єднані через кутові редуктори 20, 21, шарнір 22 рівних кутових швидкостей та еластичні муфти 23. Привод поворотного шнека гідравлічний містить гідроциліндр 24 напряму, гідроциліндр 25 повороту, гідроциліндр 26 натягання ремінного приводу горизонтального шнека 17. Система автоматизованого тентування (Фіг. 8) складається з тента 27, намотаного на трубу з конусними шківами 28, приводних тросів 29, гідравлічного приводу 30, з'єднаного зі шківами 31 перемотки троса через черв'ячний редуктор 32. Гідравлічна система керування містить гідравлічний розподільник 33 (Фіг. 9), установлений в боксі 11. Електрична система (Фіг. 10 - Фіг. 11) складається із системи освітлення і системи керування гідравлічними виконавчими механізмами. Система освітлення містить габаритні і поворотні вогні 34 і три фари 35 освітлення. Система керування гідравлікою складається з окремого пульта керування, продубльованого на передній панелі боксу 11 трьома поворотними кнопками 36. Система зважування складається з чотирьох тензодатчиків типу двоопорна балка 3, одного датчика типу консольна балка 5, системи 37, 38 контролю, збору і обробки інформації, розміщеної в боксі 11 (Фіг. 9). Бункер-накопичувач функціонує наступним чином. Перед завантаженням бункера розвантажувальний поворотний шнек 6 установлюють у транспортне положення - вздовж осі бункера, закривають порти 9 очищення, тент 27 згортають. Далі перевіряють вологість зерна, тому що при завантаженні вологого зерна може виникнути ситуація, коли нижній горизонтальний шнек 17 перевантажує вертикальний горизонтальний шнек 19. У цьому випадку регулюють заслінки, що мають чотири позиції. Після цього підводять бункер до вантажної машини і установлюють розвантажувальний поворотний шнек 6 в крайнє ліве - праве положення. З трактора, що працює в режимі холостого ходу, запускають вал відбору потужності, збільшують оберти двигуна трактора, щоб швидкість вала відбору 2 UA 72920 U 5 10 потужності була в межах 750-800 об./хв. Потім приводять в дію нижній горизонтальний шнек 17, керуючи механізмом натягання ременя. При необхідності завантаження різних частин кузова вантажної машини керують поворотом розвантажувального поворотного шнека 6. При умові повного завантаження вантажної машини і не вивільненому бункері 1 відключають нижній горизонтальний шнек 17 і чекають, поки вертикальний шнек 18 і верхній горизонтальний шнек 19 не звільняться від зерна. Система зважування автоматично фіксує поточну вагу бункера і різницю ваги після циклу завантаження - розвантаження, поповнює базу даних на карті пам'яті бункера і на віддаленому терміналі. Інформація про поточну вагу, різницю вагів і координату фіксації цих даних може бути роздрукована на термопринтері в кабіні трактора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Бункер-накопичувач, що містить бункер, який виконано на балансирній підвісці з вісьмома колесами і який складається із зварної рами і бортів, дишло, закріплене до бункера, розвантажувальний поворотний шнек для вивантаження зерна, який містить нижній горизонтальний шнек, верхній горизонтальний шнек і вертикальний шнек, систему повороту шнеків, обладнану гідроприводом повороту, систему тентирування, систему зважування, гідравлічну і електричну системи керування, який відрізняється тим, що систему повороту шнеків обладнано гідроприводами повороту в обидві сторони, система автоматизованого тентирування має гідропривід, система зважування складається з чотирьох тензодатчиків типу двоопорна балка, одного датчика типу консольна балка, що сполучена з трактором через сергу із шарнірною опорою, та системи контролю, збору і обробки інформації і виконана з можливістю передання даних на віддалений термінал, бункер-накопичувач містить шафу керування і гідророзподільники, і його виконано з можливістю автоматизованого відкриття/закриття тенту і розвантаження з правого і лівого борту. 2. Бункер-накопичувач за п. 1, який відрізняється тим, що привод поворотного шнека гідравлічний містить гідроциліндр напряму, гідроциліндр повороту. 3. Бункер-накопичувач за п. 1, який відрізняється тим, що система автоматизованого тентирування оснащена гідравлічним приводом, з'єднаним зі шківами перемотки троса через черв'ячний редуктор. 4. Бункер-накопичувач за п. 1, який відрізняється тим, що гідравлічна система керування містить гідравлічний розподільник. 5. Бункер-накопичувач за п. 1, який відрізняється тим, що електрична система містить систему керування гідравлічними виконавчими механізмами з окремим пультом керування. 3 UA 72920 U 4 UA 72920 U 5 UA 72920 U 6 UA 72920 U 7 UA 72920 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
