Щитова опалубка

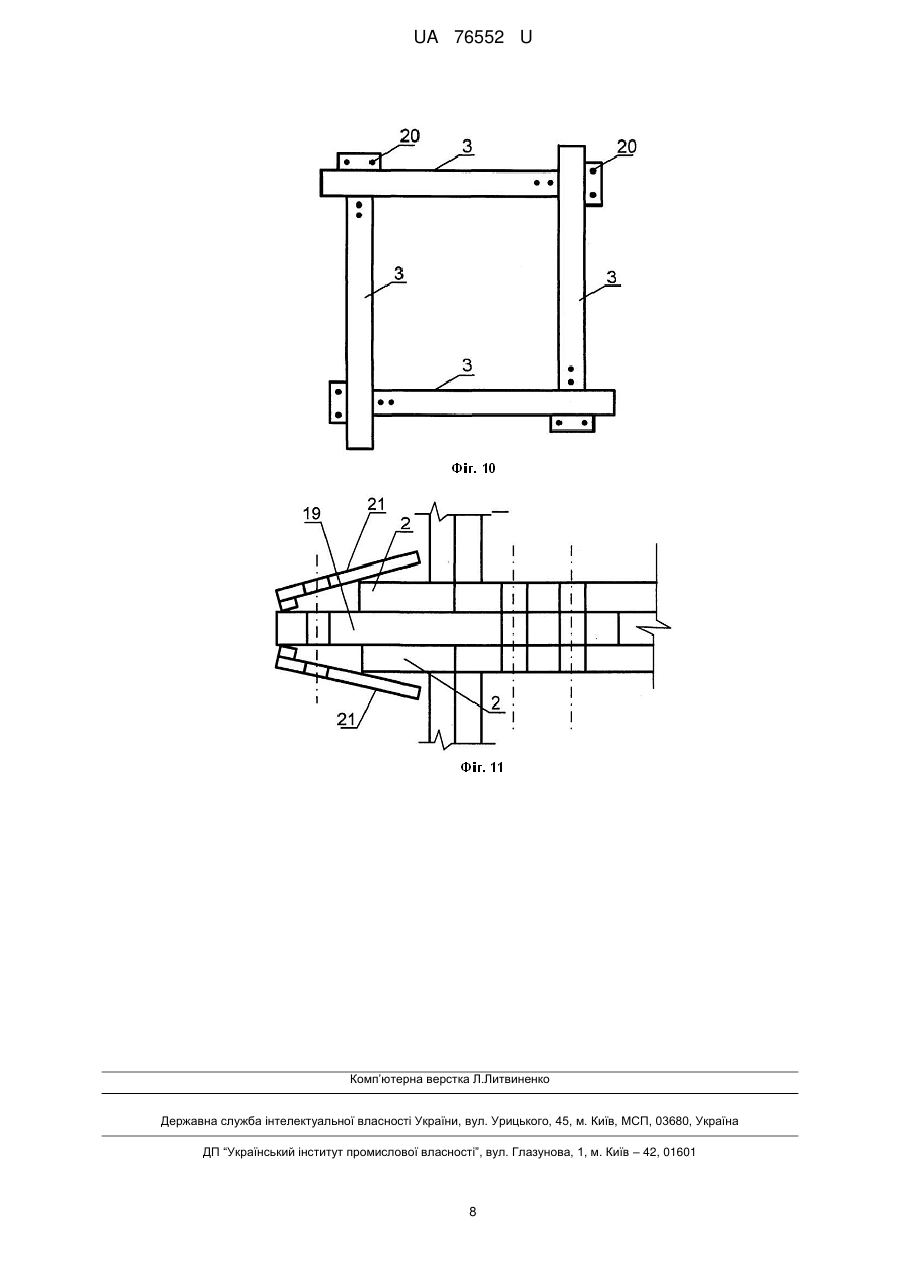

Реферат: UA 76552 U UA 76552 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної справи і може бути використана при будівництві цивільних і промислових споруд. Корисна модель може бути використана у випадках зведення монолітних конструкцій з бетону із застосуванням армуючих елементів і без них. Пристрій, зокрема, може бути використаний при мінімальному використанні допоміжних механізмів і при низькому рівні механізації робіт зі зведення споруджень. Міжопалубний простір може заповнюватися сумішами, що твердіють, як у ручну, так і із застосуванням високопродуктивного бетоноподавального устаткування, яке забезпечує високу швидкість зведення конструкцій. Залежно від просторової конфігурації внутрішнього міжопалубного простору і плинності бетонної суміші, можуть застосовуватися вібратори для зниження пористості і підвищення міцності елементів конструкції. Відома конструкція щитової опалубки для бетонування стін, що містить щит, виконаний у вигляді палуби, закріпленої на поздовжніх балках і з'єднаних з ними поперечних перемичках. Поздовжні балки виконані з коробчастого профілю і з'єднані поперечними балками з того ж профілю в прямокутну раму. Кожна поперечна перемичка виконана із двох симетрично розташованих Z-подібних профілів, одні з полиць яких приварені торцями до поздовжніх балок урівень із палубою і мають перфоровані отвори для кріплення до них палуби, а другі полиці мають прогин під кутом 90° у середину з утворенням паза для розміщення вузлів з'єднання верхнього і нижнього стояків підпірних розкосів з поперечними перемичками. Кожен вузол з'єднання містить корпус, виконаний у вигляді зрізаної піраміди, шарнірно з'єднаний віссю, установленою в отвори в пластинах, приварених до корпуса, з верхніми трубами верхнього і нижнього стояків підпірних розкосів. В отворі корпуса рухливо вмонтований гвинт, один кінець якого із зовнішньої сторони корпуса оснащений ручкою і затискною гайкою, а другий кінець із внутрішньої сторони корпуса - Т-подібним захватом, що взаємодіє із краями полиць Z-подібних профілів при повороті гвинта на 90° і затягуванні затискної гайки. Верхній і нижній стояки підпірних розкосів виконані телескопічними. На висувній трубі стояків з певним кроком L виконані наскрізні отвори для установки довжини стояків із закріпленням її за допомогою фіксатора, установлюваного у відповідні отвори на висувній трубі і співпадаючі отвори на втулці, з'єднаної пазом із циліндричною гайкою з ручками. Ручки встановлені на верхньому кінці нижньої труби різьбовій втулці з довжиною, що забезпечує регулювання довжини стояка в межах кроку. У горизонтальних протилежних стінках Z-подібних профілів виконані співпадаючі отвори під установку вузлів з'єднання з пальцевим замком (Патент України на корисну модель № 36045). Недоліком відомого пристрою є складний кінематичний зв'язок між конструктивними елементами. При виконанні робіт з монтажу потрібен значний обсяг матеріальних і трудових витрат на з'єднання окремих складових частин у єдиний конструктивний елемент. Конструкція пристрою визначає значну вагу, тому вимагає додаткових розпірних елементів, що забезпечують необхідну стійкість при виконанні бетонних робіт. Це збільшує габаритні розміри пристрою, чим ускладнює ведення робіт з монолітного бетонування. Відома конструкція опалубки для монолітного бетонування. Опалубка обладнана з'єднаним механізмом у вигляді шарнірно-важільного пристрою, закріпленого в пазах ребер щита опалубки і фіксуючого механізму, виконаного у вигляді повзуна. Це дозволяє щит опалубки, підвішувати через пази в його ребрах, фіксувати його в проектному положенні і виконувати роботу з установки з'єднуючого кріпильного устаткування. Для монтажу опалубки встановлюється сполучний механізм, що являє собою шарнірноважільну систему з розпірних важелів, з'єднаних між собою через фіксуючий пристрій, що являє собою повзун, переміщуваний по напрямній планці, підвішеній до шарнірного вузла, установленого на раніше змонтованому щиті. Щит опалубки шляхом повороту встановлюється в проектне положення, при цьому фіксуючий пристрій спрацьовують і щити з'єднуються кріпильними стяжками. Фіксація повзуна щодо напрямної планки виконується за допомогою підручних пальців, які при досягненні проектного положення попадають в отвір напрямної планки. Після з'єднання кріпильними стяжками сполучний механізм розфіксовується шляхом витягування пальця з отвору планки (Патент України на корисну модель № 34181). Недоліком відомого пристрою є, те, що його конструктивні елементи зв'язані між собою шарнірно, що визначає необхідність виконання стійкого зв'язку між окремими елементами. Це обґрунтовано тим, що при виконанні бетонних робіт у випадку, коли бетон являє собою слабозв'язану масу, навантаження на площині опалубки досить значні. Це може порушити стійкість опалубки і тим самим геометрію монолітної бетонної конструкції. Застосування відомої опалубки можливо тільки при застосуванні нескладних конструкцій з невеликою товщиною 1 UA 76552 U 5 10 15 20 25 30 35 40 45 50 55 60 монолітного бетонного шару. Опалубка може застосовуватися при зведенні конструкцій, де необхідне фіксування строге певного кута між площинами монолітного бетону. Найбільш близьким рішенням, вибраним як прототип, є щитова опалубка, що включає металевий лист із елементами кріплення (Патент України на корисну модель № 20784). Недоліком відомого пристрою є те, що він може бути використаний тільки при зведенні монолітних бетонних стін. Застосування відомого пристрою при будівництві складних просторових споруджень утруднено, тому що фіксація опалубки здійснюється тільки за допомогою розпірних елементів. Задачею корисної моделі є удосконалення конструкції щитової опалубки за рахунок виконання її у вигляді коробчастої конструкції, посиленої по периметру металевими смугами. Усередині коробчастої конструкції розташовані посилюючі металеві смуги, розташовані хрестоподібно. Коробчаста конструкція щитової опалубки додатково має рухливі опалубні елементи, а також Т-подібні фіксуючі рухливі елементи зі смугової сталі, а також кутоворухливим пристосуванням. Технічний результат від використання корисної моделі складається в підвищенні несучої здатності опалубки, яка може зводитися на необмежену висоту і довжину. Опалубка має високу жорсткість і, відповідно, може витримувати значне навантаження бетонної суміші. Залежно від споруди, опалубка дозволяє змінювати розмір і об'єм міжопалубного простору залежно від конкретних технологічних умов будівництва спорудження методом бетонного лиття. Конструкція щитової опалубки дозволяє зводити за короткі строки спорудження високої складності. Крім того, технічний результат полягає в підвищенні уніфікованості щитової опалубки і її комплектуючих елементів, що відповідає сучасним вимогам до опалубки для бетонування стін, а також у підвищенні її експлуатаційної надійності, у прискоренні монтажу і демонтажу, можливості швидкого переміщення по фронту робіт з бетонування. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що щитова опалубка для бетонування стін відрізняється від відомих наявністю нових конструктивних ознак. У доступних джерелах інформації не знайдені технічні рішення, які характеризуються сукупністю ознак запропонованої корисної моделі. Поставлена задача вирішується тим, що щитова опалубка включає металевий лист із елементами кріплення, згідно з корисною моделлю, до металевого листа прямокутної форми орієнтованого, наприклад, по горизонталі, по периметру закріплені металеві смуги, площини яких орієнтовані перпендикулярно площини листа з утворенням коробчастої просторової конструкції. Внутрішній простір коробчастої конструкції розділено металевими смугами на чотири рівних по параметрах об'ємні простори, кожний з яких розділений на чотири частини перпендикулярно розташованими металевими смугами. У торцевій частині коробчастої конструкції виконані наскрізні отвори, а у верхній і нижній бічній частині коробчастої конструкції виконані парні отвори, розташовані один від одного на відстані і поділяючій бічній поверхні коробчастої конструкції на чотири ділянки. Перші і останні парні отвори розташовані в безпосередній близькості від початкової і кінцевої частини бічної смуги. У тілі металевого листа, у кутових його частинах, розташовані наскрізні отвори, крім яких у верхній і нижній частині листа по його осі розташовані парні отвори. Таке розташування спарених отворів у верхній і нижній частині коробчастої конструкції, що дає можливість кріпити торцем аналогічні конструкції, що забезпечують жорсткість. Для можливості зміни розмірів щитової опалубки залежно від параметрів споруди, коробчаста просторова конструкція оснащена додатковим опалубним елементом у вигляді металевого листа, до якого із трьох сторін закріплені металеві полоси, площини яких перпендикулярні металевому листу. Усередині просторової конструкції додаткового опалубного елемента розташований висувний опалубний елемент, виконаний у вигляді металевого листа, до якого із трьох сторін закріплені металеві смуги, площини яких перпендикулярні металевому листу, причому усередині висувного опалубного елемента закріплені хрестоподібно металеві полоси. Металеві полоси у верхній і нижній частині додаткового і висувного елемента оснащені співвісними отворами. У кутових частинах додаткового опалубного елемента висувного опалубного елемента, у кутових частинах виконані отвори. Для з'єднання коробчастої просторової конструкції, додаткового опалубного елемента і висувного опалубного елемента під кутом 90°, при зведенні будівельних конструкцій як колони будь-якого перерізу використовується фіксуючий елемент у вигляді пластин розташованих Тподібно, при цьому по взаємно перпендикулярних осях пластин Т-подібно фіксуючого елемента виконані наскрізні отвори. Для виконання будівельних конструкцій, наприклад, у вигляді сходів або східчастих фундаментів з коробчастими просторовими конструкціями, використовуються кутикоподібні 2 UA 76552 U 5 10 15 20 25 30 35 40 45 50 55 60 фіксуючі елементи, бічні площини яких мають отвори, а торцеві частини оснащені пластинами з осьовим отвором. Заявлена корисна модель ілюструється схемами, де на фіг. 1 показана коробчаста просторова конструкція опалубного елемента; на фіг. 2 - додатковий опалубний елемент; на фіг. 3 - висувний опалубний елемент; на фіг. 4 - кутовий фіксуючий елемент; на фіг. 5 - Т-подібний фіксуючий елемент; на фіг. 6 - Г-подібна розпірна пластина; на фіг. 7 - взаємне розташування Т - подібного фіксуючого елемента і Г-подібної розпірної пластини; на фіг. 8 - розташування щитової опалубки при виконанні стінки з монолітного бетону; на фіг. 9 - виконання сходів за допомогою опалубних елементів; на фіг. 10 - виконання колони прямокутного перерізу; на фіг. 11 - з'єднання опалубочних елементів. Щитова опалубка містить у собі конструктивні елементи, які можуть бути використані для рішення завдання створення просторової конструкції з монолітного бетону різного призначення. До складу опалубки входить основний конструктивний елемент у вигляді металевого листа 1, до якого по периметру закріплені металеві полоси 2. Площини металевих полос 2 орієнтовані перпендикулярно площини листа 1. У цілому металевий лист 1, із прикріпленими до нього полосами 2, утворює коробчасту просторову конструкцію 3. Для підвищення жорсткості усередині коробчастої просторової конструкції 3 розміщені ребра жорсткості 4 зі смугової сталі. Це попереджає можливі деформації конструкції при статичному впливі на неї бетонної суміші перебуває в міжопалубочному просторі. Ребра жорсткості 4 зі смугової сталі розташовані перпендикулярно, розділяють внутрішній простір коробчастої конструкції на шістнадцять прямокутних осередків. У торцевій частині коробчастої конструкції 3 виконані наскрізні отвори 5. У верхній і нижній бічній частині коробчастої конструкції 3 виконані парні отвори 6, розташовані один від одного на рівній відстані і поділяючі бічні поверхні коробчастої конструкції 3 на чотири ділянки. Перші і останні парні отвори 6 розташовані в безпосередній близькості від початкової і кінцевої частини бічної смуги 2. У тілі металевого листа 1 у кутових його частинах розташовані наскрізні отвори 7. У верхній і нижній частині листа 1 по його осі також розташовані парні отвори 8. Для можливості монтажу опалубних елементів при зведенні просторової конструкції з монолітного бетону, усередині коробчастої конструкції закріплюють монтажні петлі 9 овальної або прямокутної форми. У випадку зведення конструкції, розмір якої не є кратний довжині коробчастого елемента, до нього закріплюють просторову конструкцію додаткового опалубного елемента 10 у вигляді металевого листа 11, до якого із трьох сторін закріплені металеві полоси 12. Площини металевих полос 12 перпендикулярні металевому листу 11. Усередині просторової конструкції додаткового опалубного елемента 10 розташований висувний опалубний елемент 13, виконаний у вигляді металевого листа 14, до якого також із трьох сторін закріплені металеві полоси 15, площини яких перпендикулярні металевому листу 14. Для підвищення жорсткості висувного опалубного елемента 13, усередині нього закріплені хрестоподібно металеві полоси 16. Металеві полоси 12 і 15 у верхній і нижній частині додаткового 10 і висувного елемента 13 мають співвісні наскрізні отвори 17. У кутових частинах додаткового опалубного елемента і висувного опалубного елемента виконані наскрізні отвори 18. Для підвищення жорсткості з'єднання просторової конструкції виконані Т-подібні фіксуючі елементи 19 з отворами 20 та з Г-подібними розпірними пластинами 21, які обтискають їх за допомогою болтів, попереджаючи несанкціонований зсув при виникненні бічних навантажень на опалубку. Виконання просторової конструкції із щитових елементів, розташованих на різному рівні по вертикалі і зміщених по горизонталі, наприклад, при виконанні сходів, здійснюється кутовими фіксуючими елементами 22, бічні площини яких оснащені отворами 23, а торцеві частини оснащені квадратними пластинами 24 з осьовими отворами 25. Заявлена опалубка реалізується в такий спосіб. Виготовлення східчастої конструкції. 3 UA 76552 U 5 10 15 20 25 30 Кутовий фіксуючий елемент 22 через отвори 25 у пластинах 24 з'єднується болтом з отвором 6 основної коробчастої конструкції 3 або отвором 17 висувного опалубного елемента 13. Для створення жорсткості уступу фіксуючий елемент 22 додатково перпендикулярно виконує упор основної просторової конструкції 3 і з'єднується між собою болтами через отвори 6, 23, 25. Зведення колон прямокутного перерізу. При виконанні монолітних конструкцій прямокутного перерізу застосовується фіксуючий елемент 19. Коробчасті конструкції 3, додатковий опалубний елемент 10 і висувний опалубний елемент 13, які складаються з металевих листів 1, 11, 14 і металевих полос 2, 12, 15 з ребрами жорсткості 4 і парними отворами 6 і отворами в кутових частинах 18. Опалубні елементи залежно від товщини колони з'єднуються в заданому перерізі віялом, при цьому фіксуючий елемент 19 дозволяє набирати будь-який переріз із кроком 10 мм. Для переміщення опалубних елементів використовуються монтажні петлі 9. Посилення конструкції забезпечується за допомогою хрестоподібних металевих полос 16. По заданому перерізу опалубні елементи 3, 10, 13 монтуються у взаємно перпендикулярних напрямках. Фіксуючий елемент 19 з'єднується отвором 20 з отвором 6 коробчастої просторової конструкції 3 за допомогою Г-подібних штирів діаметром 10-12 мм. У такий же спосіб з'єднуються всі чотири щити як по периметру, так і по висоті. Для досягнення жорсткості, розпірні пластини 21 за допомогою болтів стискають через наскрізні отвори 20. Зведення монолітних стін. Стіни з монолітного бетону можуть зводитися на необмежену висоту. Стіна зводиться із з'єднаних між собою опалубних елементів у вигляді коробчастої просторової конструкції 3, додаткового опалубного елемента 10 і висувного опалубного елемента 13. З'єднання здійснюється за допомогою болтів, які просмикують через отвори 5, 7, 8. Внутрішні кути конструкції також з'єднуються за допомогою болтів, які просмикують через отвори 5 і 7. Необхідна товщина стін задається розпірками, виконаними з металу або дерева і установлюваних між опалубними елементами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Щитова опалубка, що включає металевий лист із елементами кріплення, яка відрізняється тим, що до металевого листа прямокутної форми, орієнтованого, наприклад, по горизонталі, по периметру закріплені металеві полоси, площини яких орієнтовані перпендикулярно площини листа з утворенням коробчастої просторової конструкції, внутрішній простір якої розділено металевими полосами на чотири рівних по параметрах об'ємні простори, кожне з яких розділене на чотири частини взаємно перпендикулярними металевими полосами, при цьому в торцевій частині коробчастої конструкції виконані наскрізні отвори, а у верхній і нижній бічній частині коробчастої конструкції виконані парні отвори, розташовані один від одного на рівній відстані і поділяючі бічні поверхні коробчастої конструкції на чотири ділянки, при цьому перші і останні парні отвори розташовані в безпосередній близькості від початкової і кінцевої частини бічної полоси, а в тілі металевого листа в кутових його частинах розташовані наскрізні отвори, крім яких у верхній і нижній частині листа по його осі розташовані парні отвори. 2. Щитова опалубка за п. 1, яка відрізняється тим, що коробчаста просторова конструкція має додатковий опалубний елемент у вигляді металевого листа, до якого із трьох сторін закріплені металеві полоси, площини яких перпендикулярні металевому листу, при цьому усередині просторової конструкції додаткового опалубного елемента розташований висувний опалубний елемент, виконаний у вигляді металевого листа, до якого із трьох сторін закріплені металеві полоси, площини яких перпендикулярні металевому листу, причому усередині висувного опалубного елемента закріплені хрестоподібно металеві полоси, а металеві полоси у верхній і нижній частині додаткового і висувного елемента оснащені співвісними отворами, причому в кутових частинах додаткового опалубного елемента, висувного опалубного елемента, у кутових частинах виконані отвори. 3. Щитова опалубка за п. 1, яка відрізняється тим, що коробчаста просторова конструкція додаткового опалубного елемента і висувного опалубного елемента мають фіксуючі елементи у вигляді пластин, виконані Т-подібно, при цьому по взаємно перпендикулярних осях пластин Тподібного фіксуючого елемента виконані наскрізні отвори, причому Т-подібні фіксуючі елементи оснащені Г-подібними розпірними пластинами. 4 UA 76552 U 4. Щитова опалубка за п. 1, яка відрізняється тим, що має кутові фіксуючі елементи, бічні площини яких мають отвори, а торцеві частини мають квадратні пластини з осьовим отвором. 5 UA 76552 U 6 UA 76552 U 7 UA 76552 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
