Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур

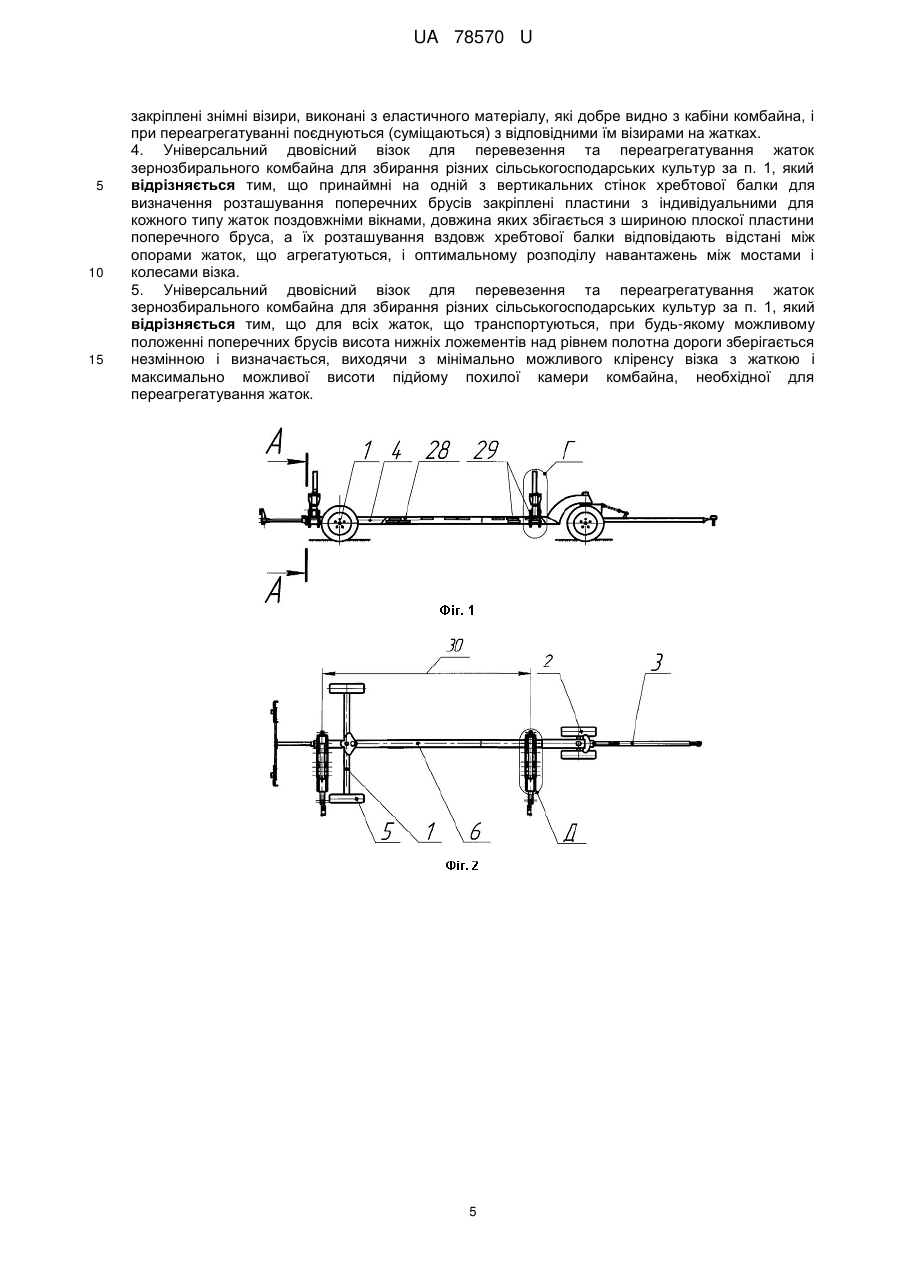

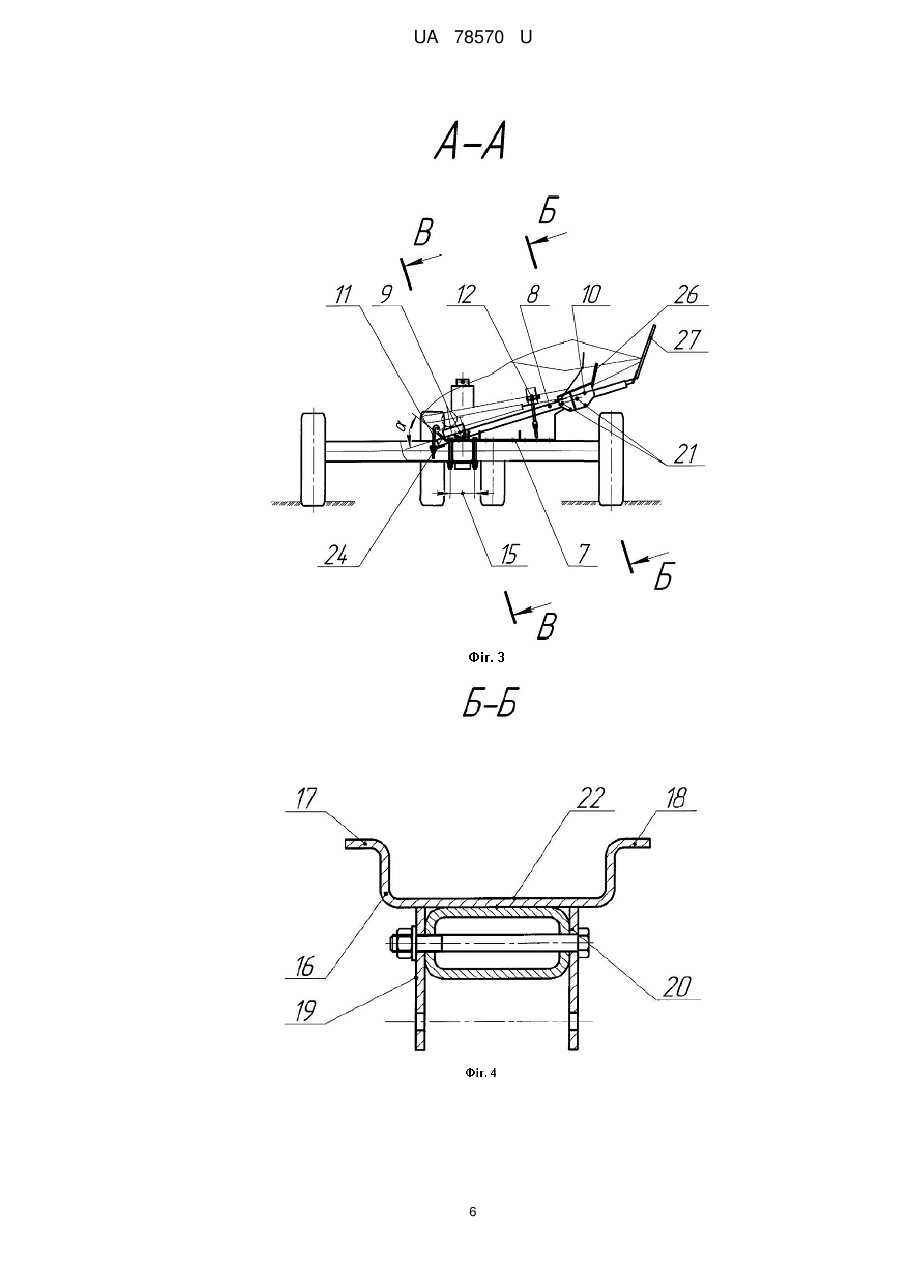

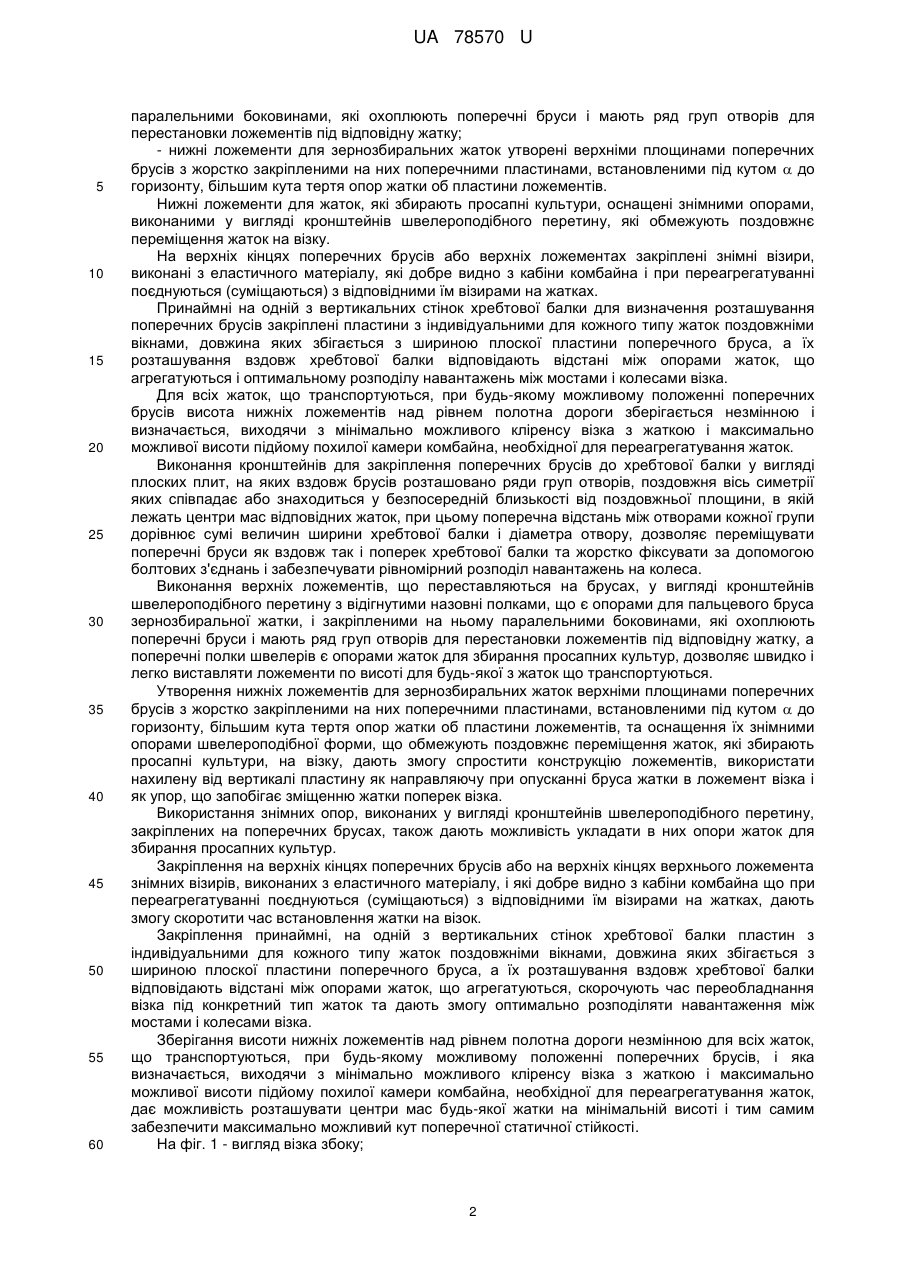

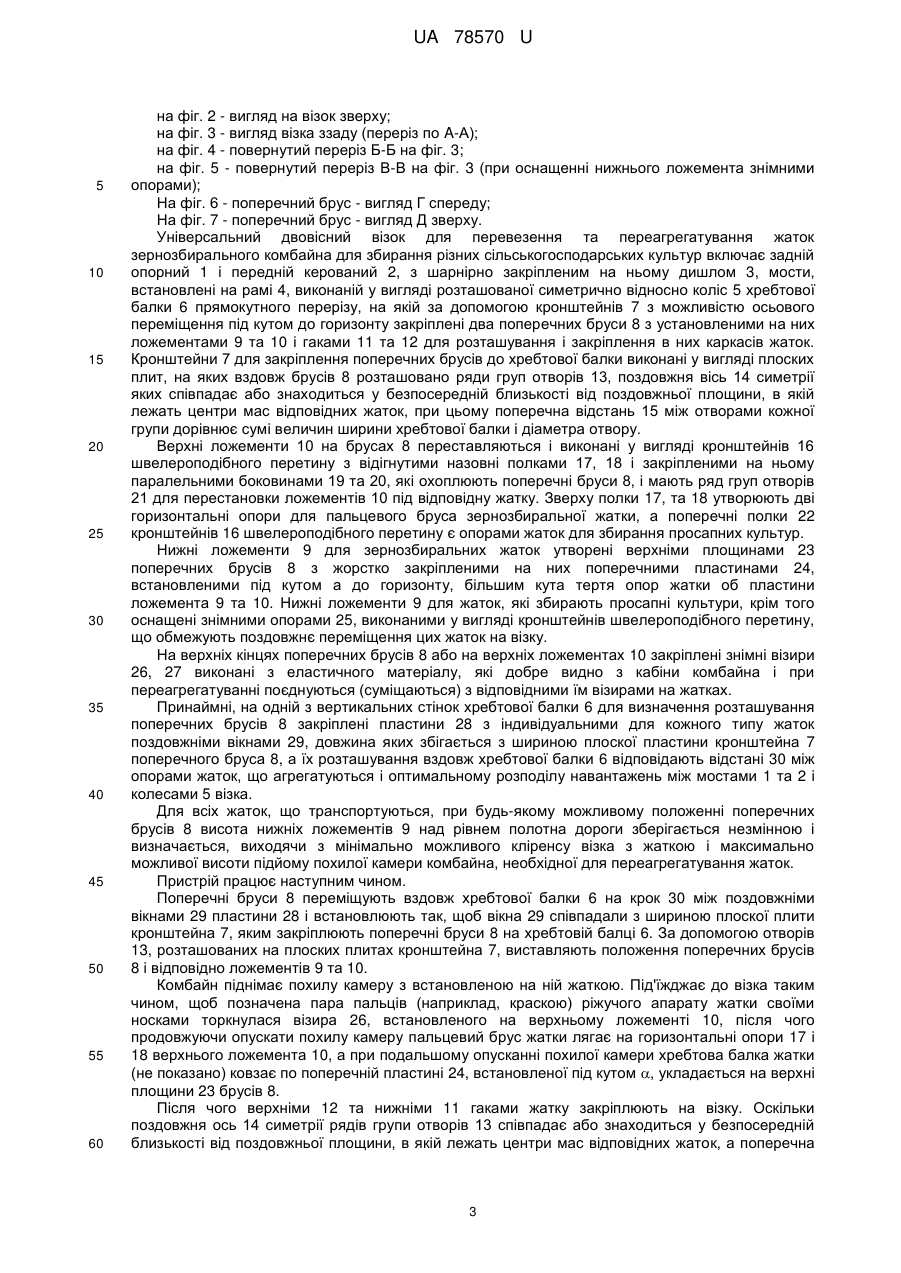

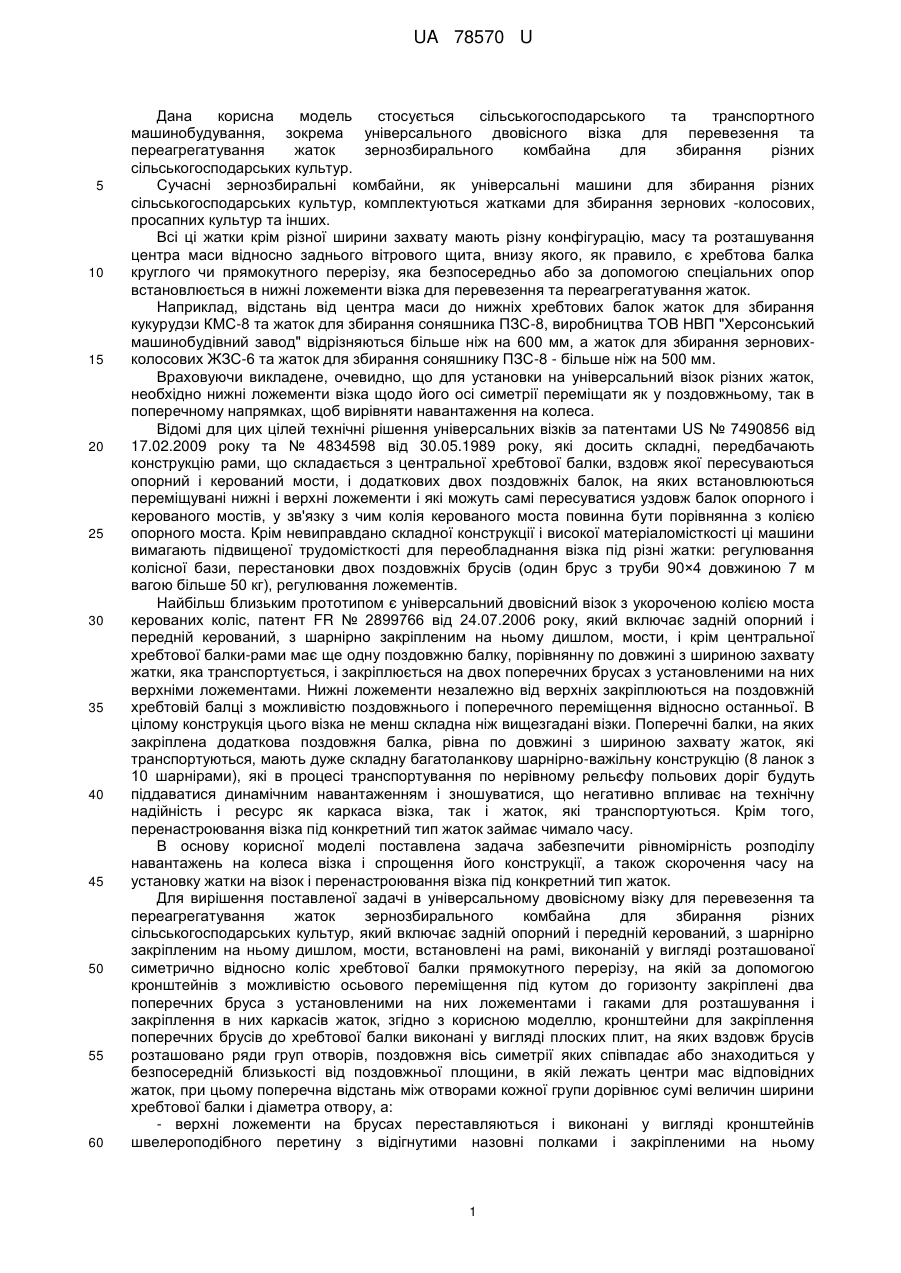

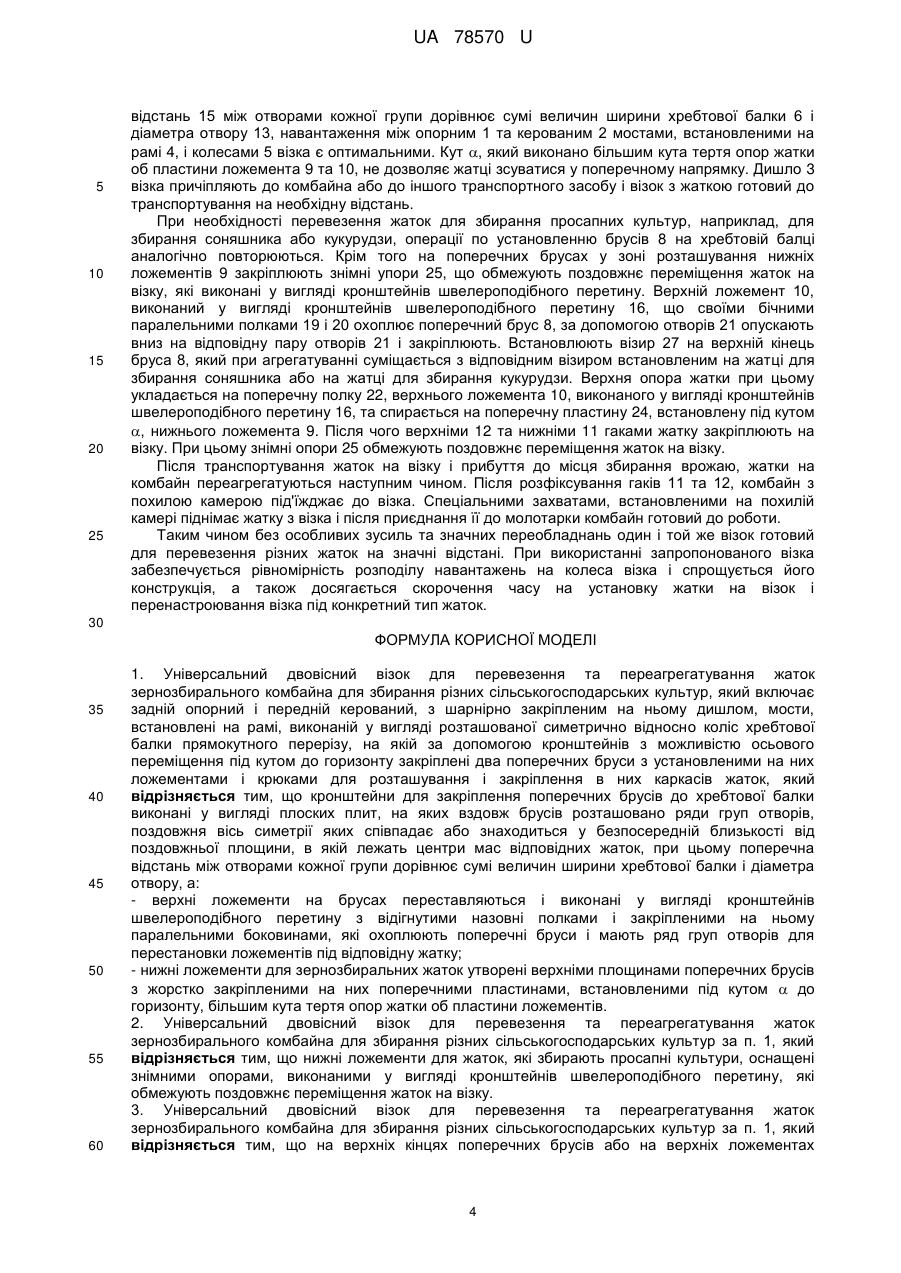

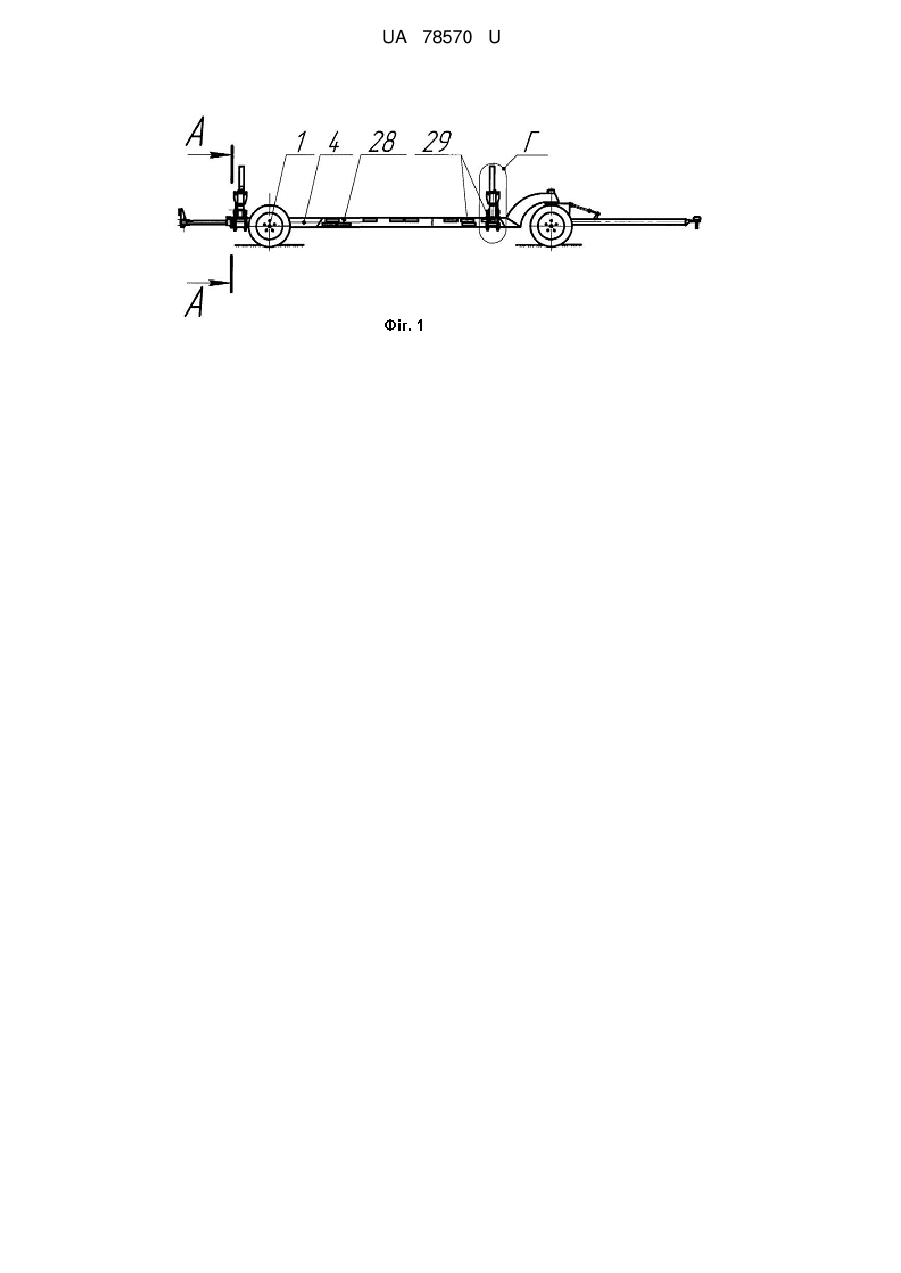

Реферат: Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур включає задній опорний і передній керований, з шарнірно закріпленим на ньому дишлом, мости, встановлені на рамі, виконаній у вигляді розташованої симетрично відносно коліс хребтової балки прямокутного перерізу, на якій за допомогою кронштейнів з можливістю осьового переміщення під кутом до горизонту закріплені два поперечних бруси з установленими на них ложементами і крюками для розташування і закріплення в них каркасів жаток. Кронштейни для закріплення поперечних брусів до хребтової балки виконані у вигляді плоских плит, на яких вздовж брусів розташовано ряди груп отворів, поздовжня вісь симетрії яких співпадає або знаходиться у безпосередній близькості від поздовжньої площини, в якій лежать центри мас відповідних жаток. Поперечна відстань між отворами кожної групи дорівнює сумі величин ширини хребтової балки і діаметра отвору. Верхні ложементи на брусах переставляються і виконані у вигляді кронштейнів швелероподібного перетину з відігнутими назовні полками і закріпленими на ньому паралельними боковинами, які охоплюють поперечні бруси і мають ряд груп отворів для перестановки ложементів під відповідну жатку. Нижні ложементи для зернозбиральних жаток утворені верхніми площинами поперечних брусів з жорстко закріпленими на них поперечними пластинами, встановленими під кутом  до горизонту, більшим кута тертя опор жатки об пластини ложементів. UA 78570 U (12) UA 78570 U UA 78570 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель стосується сільськогосподарського та транспортного машинобудування, зокрема універсального двовісного візка для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур. Сучасні зернозбиральні комбайни, як універсальні машини для збирання різних сільськогосподарських культур, комплектуються жатками для збирання зернових -колосових, просапних культур та інших. Всі ці жатки крім різної ширини захвату мають різну конфігурацію, масу та розташування центра маси відносно заднього вітрового щита, внизу якого, як правило, є хребтова балка круглого чи прямокутного перерізу, яка безпосередньо або за допомогою спеціальних опор встановлюється в нижні ложементи візка для перевезення та переагрегатування жаток. Наприклад, відстань від центра маси до нижніх хребтових балок жаток для збирання кукурудзи КМС-8 та жаток для збирання соняшника ПЗС-8, виробництва ТОВ НВП "Херсонський машинобудівний завод" відрізняються більше ніж на 600 мм, а жаток для збирання зерновихколосових ЖЗС-6 та жаток для збирання соняшнику ПЗС-8 - більше ніж на 500 мм. Враховуючи викладене, очевидно, що для установки на універсальний візок різних жаток, необхідно нижні ложементи візка щодо його осі симетрії переміщати як у поздовжньому, так в поперечному напрямках, щоб вирівняти навантаження на колеса. Відомі для цих цілей технічні рішення універсальних візків за патентами US № 7490856 від 17.02.2009 року та № 4834598 від 30.05.1989 року, які досить складні, передбачають конструкцію рами, що складається з центральної хребтової балки, вздовж якої пересуваються опорний і керований мости, і додаткових двох поздовжніх балок, на яких встановлюються переміщувані нижні і верхні ложементи і які можуть самі пересуватися уздовж балок опорного і керованого мостів, у зв'язку з чим колія керованого моста повинна бути порівнянна з колією опорного моста. Крім невиправдано складної конструкції і високої матеріаломісткості ці машини вимагають підвищеної трудомісткості для переобладнання візка під різні жатки: регулювання колісної бази, перестановки двох поздовжніх брусів (один брус з труби 90×4 довжиною 7 м вагою більше 50 кг), регулювання ложементів. Найбільш близьким прототипом є універсальний двовісний візок з укороченою колією моста керованих коліс, патент FR № 2899766 від 24.07.2006 року, який включає задній опорний і передній керований, з шарнірно закріпленим на ньому дишлом, мости, і крім центральної хребтової балки-рами має ще одну поздовжню балку, порівнянну по довжині з шириною захвату жатки, яка транспортується, і закріплюється на двох поперечних брусах з установленими на них верхніми ложементами. Нижні ложементи незалежно від верхніх закріплюються на поздовжній хребтовій балці з можливістю поздовжнього і поперечного переміщення відносно останньої. В цілому конструкція цього візка не менш складна ніж вищезгадані візки. Поперечні балки, на яких закріплена додаткова поздовжня балка, рівна по довжині з шириною захвату жаток, які транспортуються, мають дуже складну багатоланкову шарнірно-важільну конструкцію (8 ланок з 10 шарнірами), які в процесі транспортування по нерівному рельєфу польових доріг будуть піддаватися динамічним навантаженням і зношуватися, що негативно впливає на технічну надійність і ресурс як каркаса візка, так і жаток, які транспортуються. Крім того, перенастроювання візка під конкретний тип жаток займає чимало часу. В основу корисної моделі поставлена задача забезпечити рівномірність розподілу навантажень на колеса візка і спрощення його конструкції, а також скорочення часу на установку жатки на візок і перенастроювання візка під конкретний тип жаток. Для вирішення поставленої задачі в універсальному двовісному візку для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур, який включає задній опорний і передній керований, з шарнірно закріпленим на ньому дишлом, мости, встановлені на рамі, виконаній у вигляді розташованої симетрично відносно коліс хребтової балки прямокутного перерізу, на якій за допомогою кронштейнів з можливістю осьового переміщення під кутом до горизонту закріплені два поперечних бруса з установленими на них ложементами і гаками для розташування і закріплення в них каркасів жаток, згідно з корисною моделлю, кронштейни для закріплення поперечних брусів до хребтової балки виконані у вигляді плоских плит, на яких вздовж брусів розташовано ряди груп отворів, поздовжня вісь симетрії яких співпадає або знаходиться у безпосередній близькості від поздовжньої площини, в якій лежать центри мас відповідних жаток, при цьому поперечна відстань між отворами кожної групи дорівнює сумі величин ширини хребтової балки і діаметра отвору, а: - верхні ложементи на брусах переставляються і виконані у вигляді кронштейнів швелероподібного перетину з відігнутими назовні полками і закріпленими на ньому 1 UA 78570 U 5 10 15 20 25 30 35 40 45 50 55 60 паралельними боковинами, які охоплюють поперечні бруси і мають ряд груп отворів для перестановки ложементів під відповідну жатку; - нижні ложементи для зернозбиральних жаток утворені верхніми площинами поперечних брусів з жорстко закріпленими на них поперечними пластинами, встановленими під кутом  до горизонту, більшим кута тертя опор жатки об пластини ложементів. Нижні ложементи для жаток, які збирають просапні культури, оснащені знімними опорами, виконаними у вигляді кронштейнів швелероподібного перетину, які обмежують поздовжнє переміщення жаток на візку. На верхніх кінцях поперечних брусів або верхніх ложементах закріплені знімні візири, виконані з еластичного матеріалу, які добре видно з кабіни комбайна і при переагрегатуванні поєднуються (суміщаються) з відповідними їм візирами на жатках. Принаймні на одній з вертикальних стінок хребтової балки для визначення розташування поперечних брусів закріплені пластини з індивідуальними для кожного типу жаток поздовжніми вікнами, довжина яких збігається з шириною плоскої пластини поперечного бруса, а їх розташування вздовж хребтової балки відповідають відстані між опорами жаток, що агрегатуються і оптимальному розподілу навантажень між мостами і колесами візка. Для всіх жаток, що транспортуються, при будь-якому можливому положенні поперечних брусів висота нижніх ложементів над рівнем полотна дороги зберігається незмінною і визначається, виходячи з мінімально можливого кліренсу візка з жаткою і максимально можливої висоти підйому похилої камери комбайна, необхідної для переагрегатування жаток. Виконання кронштейнів для закріплення поперечних брусів до хребтової балки у вигляді плоских плит, на яких вздовж брусів розташовано ряди груп отворів, поздовжня вісь симетрії яких співпадає або знаходиться у безпосередній близькості від поздовжньої площини, в якій лежать центри мас відповідних жаток, при цьому поперечна відстань між отворами кожної групи дорівнює сумі величин ширини хребтової балки і діаметра отвору, дозволяє переміщувати поперечні бруси як вздовж так і поперек хребтової балки та жорстко фіксувати за допомогою болтових з'єднань і забезпечувати рівномірний розподіл навантажень на колеса. Виконання верхніх ложементів, що переставляються на брусах, у вигляді кронштейнів швелероподібного перетину з відігнутими назовні полками, що є опорами для пальцевого бруса зернозбиральної жатки, і закріпленими на ньому паралельними боковинами, які охоплюють поперечні бруси і мають ряд груп отворів для перестановки ложементів під відповідну жатку, а поперечні полки швелерів є опорами жаток для збирання просапних культур, дозволяє швидко і легко виставляти ложементи по висоті для будь-якої з жаток що транспортуються. Утворення нижніх ложементів для зернозбиральних жаток верхніми площинами поперечних брусів з жорстко закріпленими на них поперечними пластинами, встановленими під кутом  до горизонту, більшим кута тертя опор жатки об пластини ложементів, та оснащення їх знімними опорами швелероподібної форми, що обмежують поздовжнє переміщення жаток, які збирають просапні культури, на візку, дають змогу спростити конструкцію ложементів, використати нахилену від вертикалі пластину як направляючу при опусканні бруса жатки в ложемент візка і як упор, що запобігає зміщенню жатки поперек візка. Використання знімних опор, виконаних у вигляді кронштейнів швелероподібного перетину, закріплених на поперечних брусах, також дають можливість укладати в них опори жаток для збирання просапних культур. Закріплення на верхніх кінцях поперечних брусів або на верхніх кінцях верхнього ложемента знімних візирів, виконаних з еластичного матеріалу, і які добре видно з кабіни комбайна що при переагрегатуванні поєднуються (суміщаються) з відповідними їм візирами на жатках, дають змогу скоротити час встановлення жатки на візок. Закріплення принаймні, на одній з вертикальних стінок хребтової балки пластин з індивідуальними для кожного типу жаток поздовжніми вікнами, довжина яких збігається з шириною плоскої пластини поперечного бруса, а їх розташування вздовж хребтової балки відповідають відстані між опорами жаток, що агрегатуються, скорочують час переобладнання візка під конкретний тип жаток та дають змогу оптимально розподіляти навантаження між мостами і колесами візка. Зберігання висоти нижніх ложементів над рівнем полотна дороги незмінною для всіх жаток, що транспортуються, при будь-якому можливому положенні поперечних брусів, і яка визначається, виходячи з мінімально можливого кліренсу візка з жаткою і максимально можливої висоти підйому похилої камери комбайна, необхідної для переагрегатування жаток, дає можливість розташувати центри мас будь-якої жатки на мінімальній висоті і тим самим забезпечити максимально можливий кут поперечної статичної стійкості. На фіг. 1 - вигляд візка збоку; 2 UA 78570 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 2 - вигляд на візок зверху; на фіг. 3 - вигляд візка ззаду (переріз по A-А); на фіг. 4 - повернутий переріз Б-Б на фіг. 3; на фіг. 5 - повернутий переріз В-В на фіг. 3 (при оснащенні нижнього ложемента знімними опорами); На фіг. 6 - поперечний брус - вигляд Г спереду; На фіг. 7 - поперечний брус - вигляд Д зверху. Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур включає задній опорний 1 і передній керований 2, з шарнірно закріпленим на ньому дишлом 3, мости, встановлені на рамі 4, виконаній у вигляді розташованої симетрично відносно коліс 5 хребтової балки 6 прямокутного перерізу, на якій за допомогою кронштейнів 7 з можливістю осьового переміщення під кутом до горизонту закріплені два поперечних бруси 8 з установленими на них ложементами 9 та 10 і гаками 11 та 12 для розташування і закріплення в них каркасів жаток. Кронштейни 7 для закріплення поперечних брусів до хребтової балки виконані у вигляді плоских плит, на яких вздовж брусів 8 розташовано ряди груп отворів 13, поздовжня вісь 14 симетрії яких співпадає або знаходиться у безпосередній близькості від поздовжньої площини, в якій лежать центри мас відповідних жаток, при цьому поперечна відстань 15 між отворами кожної групи дорівнює сумі величин ширини хребтової балки і діаметра отвору. Верхні ложементи 10 на брусах 8 переставляються і виконані у вигляді кронштейнів 16 швелероподібного перетину з відігнутими назовні полками 17, 18 і закріпленими на ньому паралельними боковинами 19 та 20, які охоплюють поперечні бруси 8, і мають ряд груп отворів 21 для перестановки ложементів 10 під відповідну жатку. Зверху полки 17, та 18 утворюють дві горизонтальні опори для пальцевого бруса зернозбиральної жатки, а поперечні полки 22 кронштейнів 16 швелероподібного перетину є опорами жаток для збирання просапних культур. Нижні ложементи 9 для зернозбиральних жаток утворені верхніми площинами 23 поперечних брусів 8 з жорстко закріпленими на них поперечними пластинами 24, встановленими під кутом а до горизонту, більшим кута тертя опор жатки об пластини ложемента 9 та 10. Нижні ложементи 9 для жаток, які збирають просапні культури, крім того оснащені знімними опорами 25, виконаними у вигляді кронштейнів швелероподібного перетину, що обмежують поздовжнє переміщення цих жаток на візку. На верхніх кінцях поперечних брусів 8 або на верхніх ложементах 10 закріплені знімні візири 26, 27 виконані з еластичного матеріалу, які добре видно з кабіни комбайна і при переагрегатуванні поєднуються (суміщаються) з відповідними їм візирами на жатках. Принаймні, на одній з вертикальних стінок хребтової балки 6 для визначення розташування поперечних брусів 8 закріплені пластини 28 з індивідуальними для кожного типу жаток поздовжніми вікнами 29, довжина яких збігається з шириною плоскої пластини кронштейна 7 поперечного бруса 8, а їх розташування вздовж хребтової балки 6 відповідають відстані 30 між опорами жаток, що агрегатуються і оптимальному розподілу навантажень між мостами 1 та 2 і колесами 5 візка. Для всіх жаток, що транспортуються, при будь-якому можливому положенні поперечних брусів 8 висота нижніх ложементів 9 над рівнем полотна дороги зберігається незмінною і визначається, виходячи з мінімально можливого кліренсу візка з жаткою і максимально можливої висоти підйому похилої камери комбайна, необхідної для переагрегатування жаток. Пристрій працює наступним чином. Поперечні бруси 8 переміщують вздовж хребтової балки 6 на крок 30 між поздовжніми вікнами 29 пластини 28 і встановлюють так, щоб вікна 29 співпадали з шириною плоскої плити кронштейна 7, яким закріплюють поперечні бруси 8 на хребтовій балці 6. За допомогою отворів 13, розташованих на плоских плитах кронштейна 7, виставляють положення поперечних брусів 8 і відповідно ложементів 9 та 10. Комбайн піднімає похилу камеру з встановленою на ній жаткою. Під'їжджає до візка таким чином, щоб позначена пара пальців (наприклад, краскою) ріжучого апарату жатки своїми носками торкнулася візира 26, встановленого на верхньому ложементі 10, після чого продовжуючи опускати похилу камеру пальцевий брус жатки лягає на горизонтальні опори 17 і 18 верхнього ложемента 10, а при подальшому опусканні похилої камери хребтова балка жатки (не показано) ковзає по поперечній пластині 24, встановленої під кутом , укладається на верхні площини 23 брусів 8. Після чого верхніми 12 та нижніми 11 гаками жатку закріплюють на візку. Оскільки поздовжня ось 14 симетрії рядів групи отворів 13 співпадає або знаходиться у безпосередній близькості від поздовжньої площини, в якій лежать центри мас відповідних жаток, а поперечна 3 UA 78570 U 5 10 15 20 25 відстань 15 між отворами кожної групи дорівнює сумі величин ширини хребтової балки 6 і діаметра отвору 13, навантаження між опорним 1 та керованим 2 мостами, встановленими на рамі 4, і колесами 5 візка є оптимальними. Кут , який виконано більшим кута тертя опор жатки об пластини ложемента 9 та 10, не дозволяє жатці зсуватися у поперечному напрямку. Дишло 3 візка причіпляють до комбайна або до іншого транспортного засобу і візок з жаткою готовий до транспортування на необхідну відстань. При необхідності перевезення жаток для збирання просапних культур, наприклад, для збирання соняшника або кукурудзи, операції по установленню брусів 8 на хребтовій балці аналогічно повторюються. Крім того на поперечних брусах у зоні розташування нижніх ложементів 9 закріплюють знімні упори 25, що обмежують поздовжнє переміщення жаток на візку, які виконані у вигляді кронштейнів швелероподібного перетину. Верхній ложемент 10, виконаний у вигляді кронштейнів швелероподібного перетину 16, що своїми бічними паралельними полками 19 і 20 охоплює поперечний брус 8, за допомогою отворів 21 опускають вниз на відповідну пару отворів 21 і закріплюють. Встановлюють візир 27 на верхній кінець бруса 8, який при агрегатуванні суміщається з відповідним візиром встановленим на жатці для збирання соняшника або на жатці для збирання кукурудзи. Верхня опора жатки при цьому укладається на поперечну полку 22, верхнього ложемента 10, виконаного у вигляді кронштейнів швелероподібного перетину 16, та спирається на поперечну пластину 24, встановлену під кутом , нижнього ложемента 9. Після чого верхніми 12 та нижніми 11 гаками жатку закріплюють на візку. При цьому знімні опори 25 обмежують поздовжнє переміщення жаток на візку. Після транспортування жаток на візку і прибуття до місця збирання врожаю, жатки на комбайн переагрегатуються наступним чином. Після розфіксування гаків 11 та 12, комбайн з похилою камерою під'їжджає до візка. Спеціальними захватами, встановленими на похилій камері піднімає жатку з візка і після приєднання її до молотарки комбайн готовий до роботи. Таким чином без особливих зусиль та значних переобладнань один і той же візок готовий для перевезення різних жаток на значні відстані. При використанні запропонованого візка забезпечується рівномірність розподілу навантажень на колеса візка і спрощується його конструкція, а також досягається скорочення часу на установку жатки на візок і перенастроювання візка під конкретний тип жаток. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур, який включає задній опорний і передній керований, з шарнірно закріпленим на ньому дишлом, мости, встановлені на рамі, виконаній у вигляді розташованої симетрично відносно коліс хребтової балки прямокутного перерізу, на якій за допомогою кронштейнів з можливістю осьового переміщення під кутом до горизонту закріплені два поперечних бруси з установленими на них ложементами і крюками для розташування і закріплення в них каркасів жаток, який відрізняється тим, що кронштейни для закріплення поперечних брусів до хребтової балки виконані у вигляді плоских плит, на яких вздовж брусів розташовано ряди груп отворів, поздовжня вісь симетрії яких співпадає або знаходиться у безпосередній близькості від поздовжньої площини, в якій лежать центри мас відповідних жаток, при цьому поперечна відстань між отворами кожної групи дорівнює сумі величин ширини хребтової балки і діаметра отвору, а: - верхні ложементи на брусах переставляються і виконані у вигляді кронштейнів швелероподібного перетину з відігнутими назовні полками і закріпленими на ньому паралельними боковинами, які охоплюють поперечні бруси і мають ряд груп отворів для перестановки ложементів під відповідну жатку; - нижні ложементи для зернозбиральних жаток утворені верхніми площинами поперечних брусів з жорстко закріпленими на них поперечними пластинами, встановленими під кутом  до горизонту, більшим кута тертя опор жатки об пластини ложементів. 2. Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур за п. 1, який відрізняється тим, що нижні ложементи для жаток, які збирають просапні культури, оснащені знімними опорами, виконаними у вигляді кронштейнів швелероподібного перетину, які обмежують поздовжнє переміщення жаток на візку. 3. Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур за п. 1, який відрізняється тим, що на верхніх кінцях поперечних брусів або на верхніх ложементах 4 UA 78570 U 5 10 15 закріплені знімні візири, виконані з еластичного матеріалу, які добре видно з кабіни комбайна, і при переагрегатуванні поєднуються (суміщаються) з відповідними їм візирами на жатках. 4. Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур за п. 1, який відрізняється тим, що принаймні на одній з вертикальних стінок хребтової балки для визначення розташування поперечних брусів закріплені пластини з індивідуальними для кожного типу жаток поздовжніми вікнами, довжина яких збігається з шириною плоскої пластини поперечного бруса, а їх розташування вздовж хребтової балки відповідають відстані між опорами жаток, що агрегатуються, і оптимальному розподілу навантажень між мостами і колесами візка. 5. Універсальний двовісний візок для перевезення та переагрегатування жаток зернозбирального комбайна для збирання різних сільськогосподарських культур за п. 1, який відрізняється тим, що для всіх жаток, що транспортуються, при будь-якому можливому положенні поперечних брусів висота нижніх ложементів над рівнем полотна дороги зберігається незмінною і визначається, виходячи з мінімально можливого кліренсу візка з жаткою і максимально можливої висоти підйому похилої камери комбайна, необхідної для переагрегатування жаток. 5 UA 78570 U 6 UA 78570 U 7 UA 78570 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
