Обтискний ключ

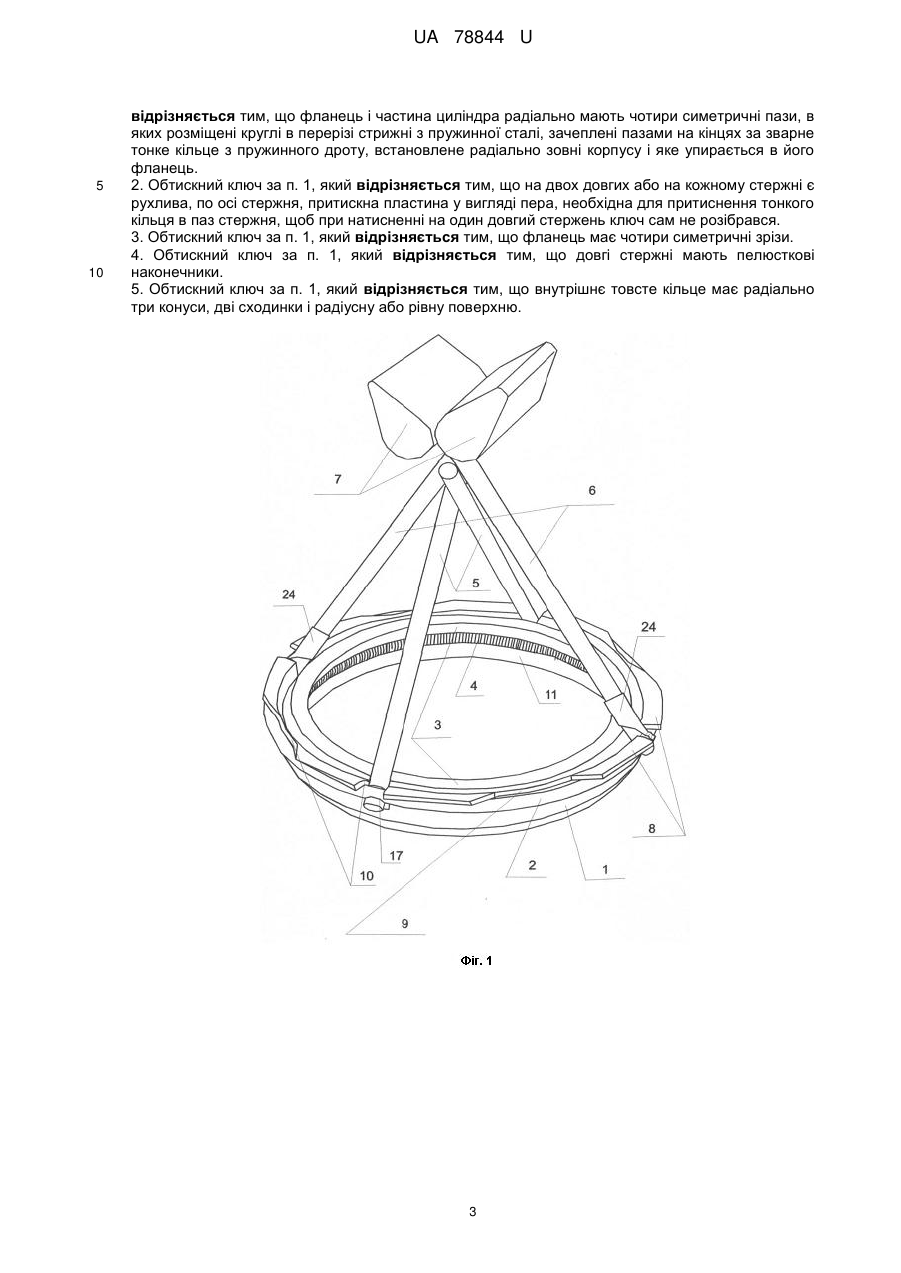

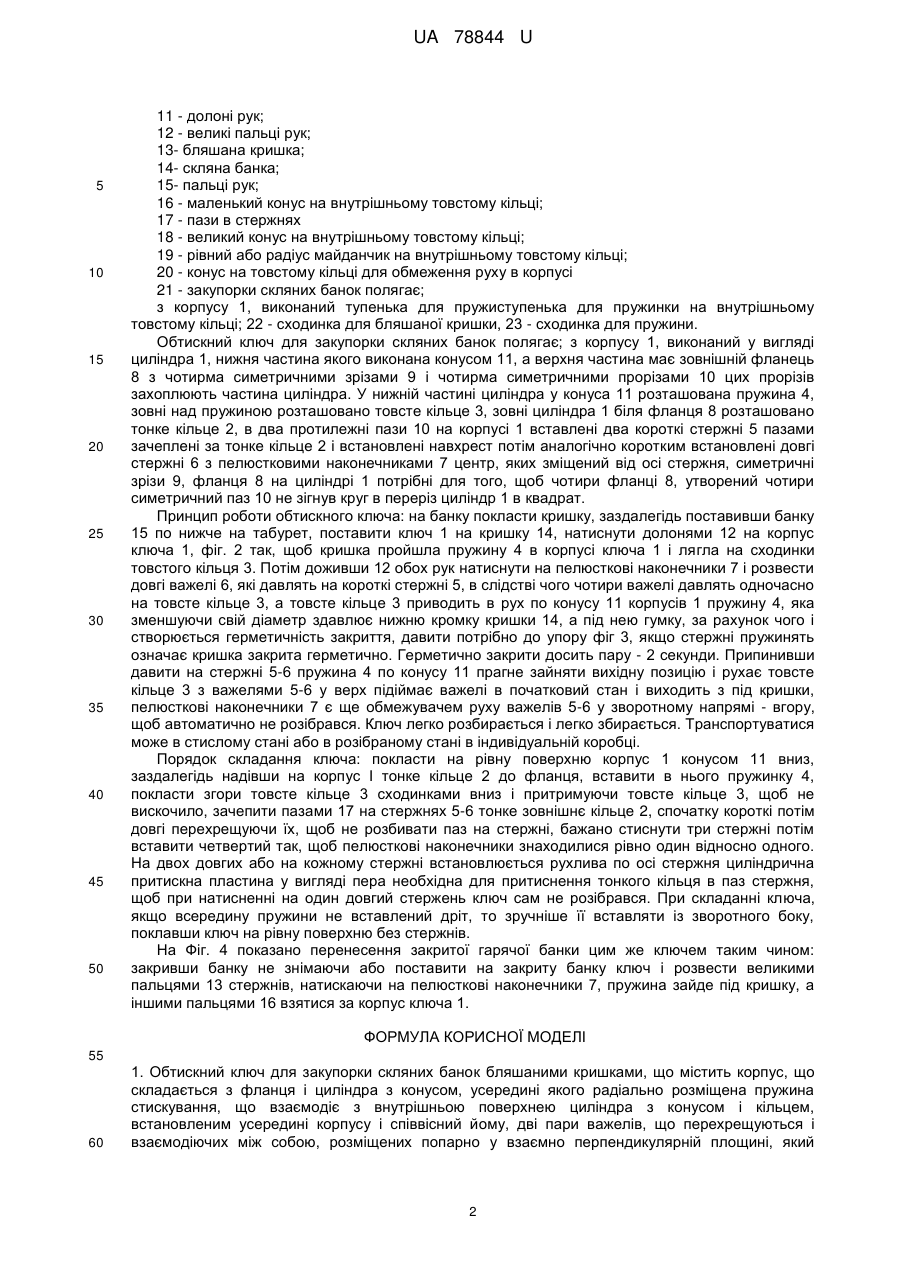

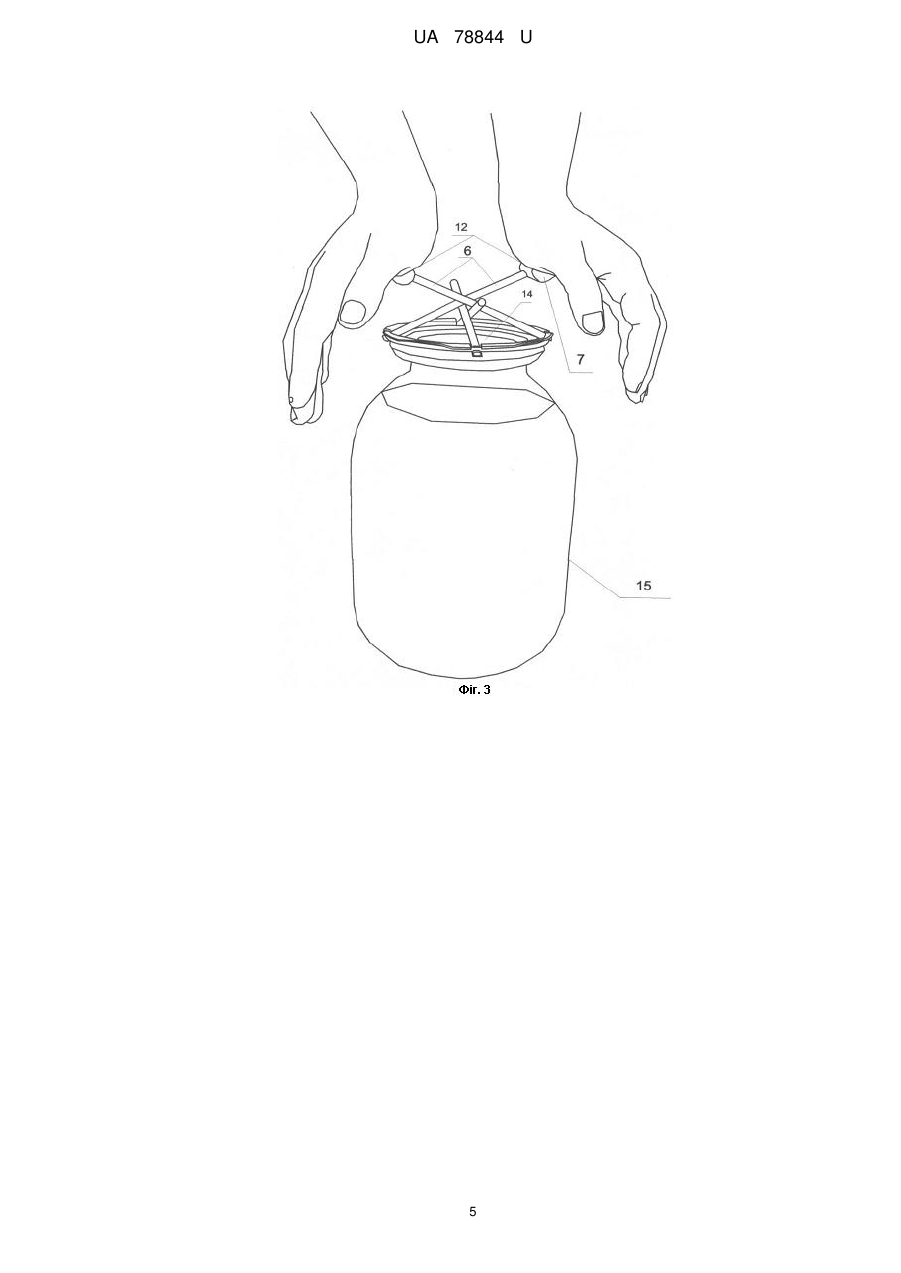

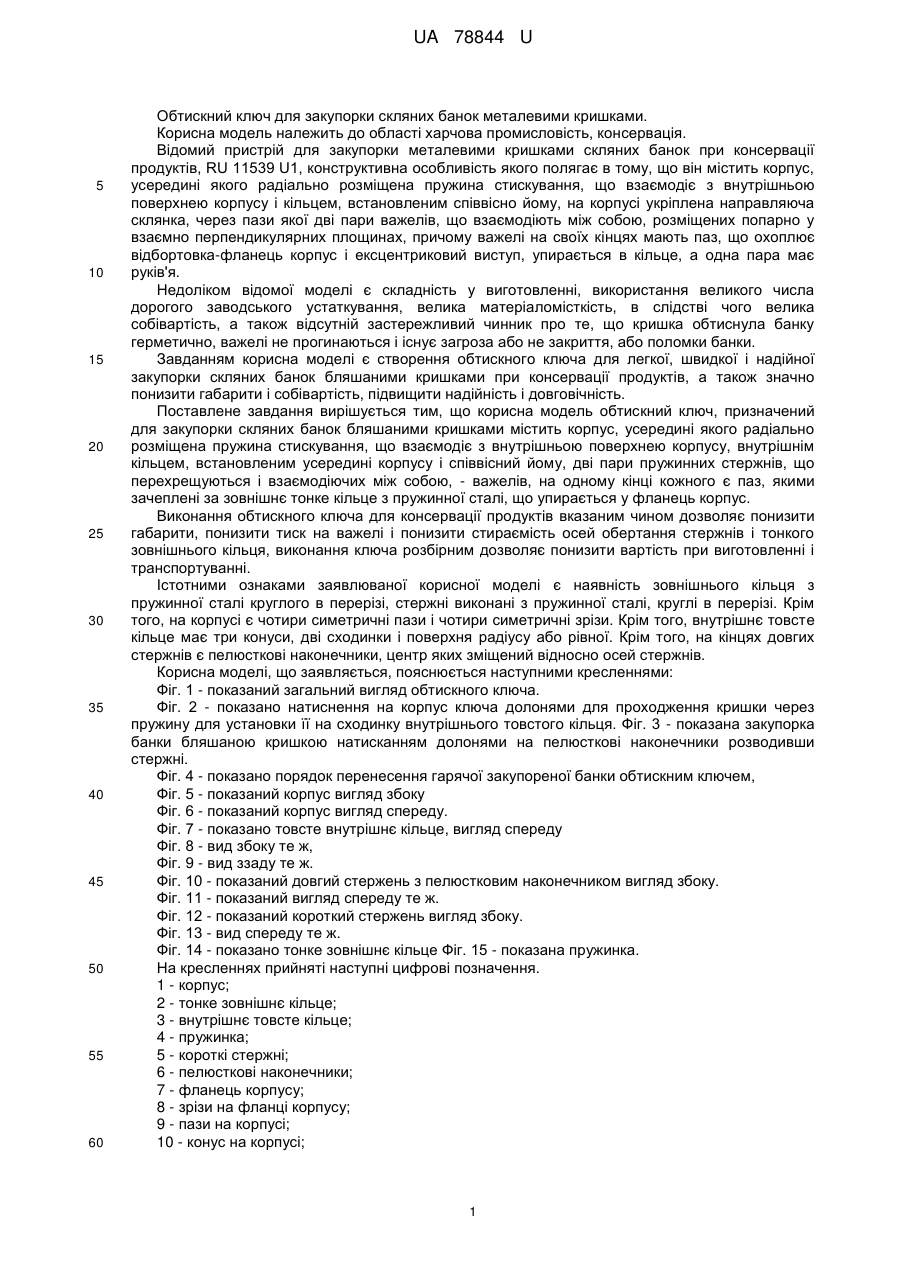

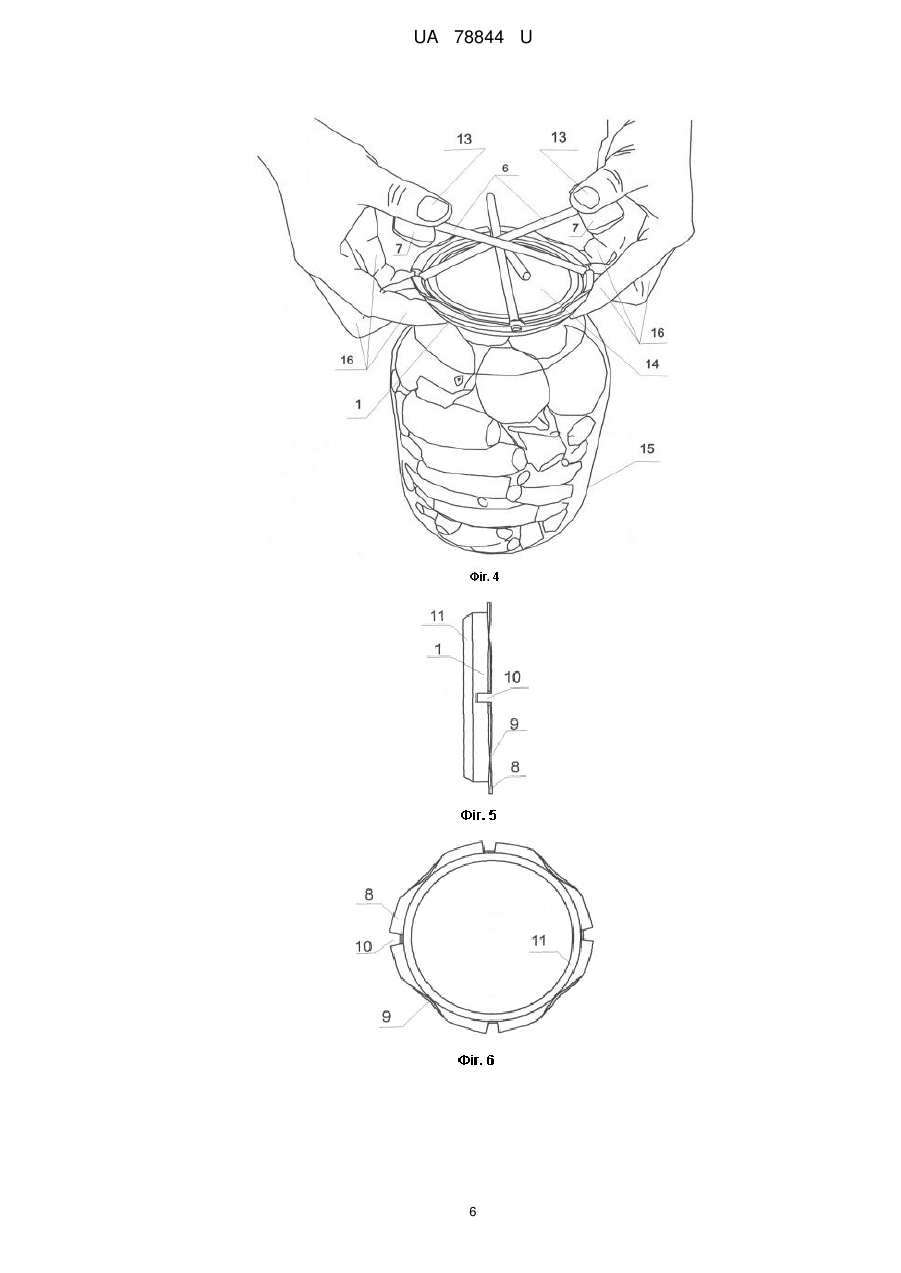

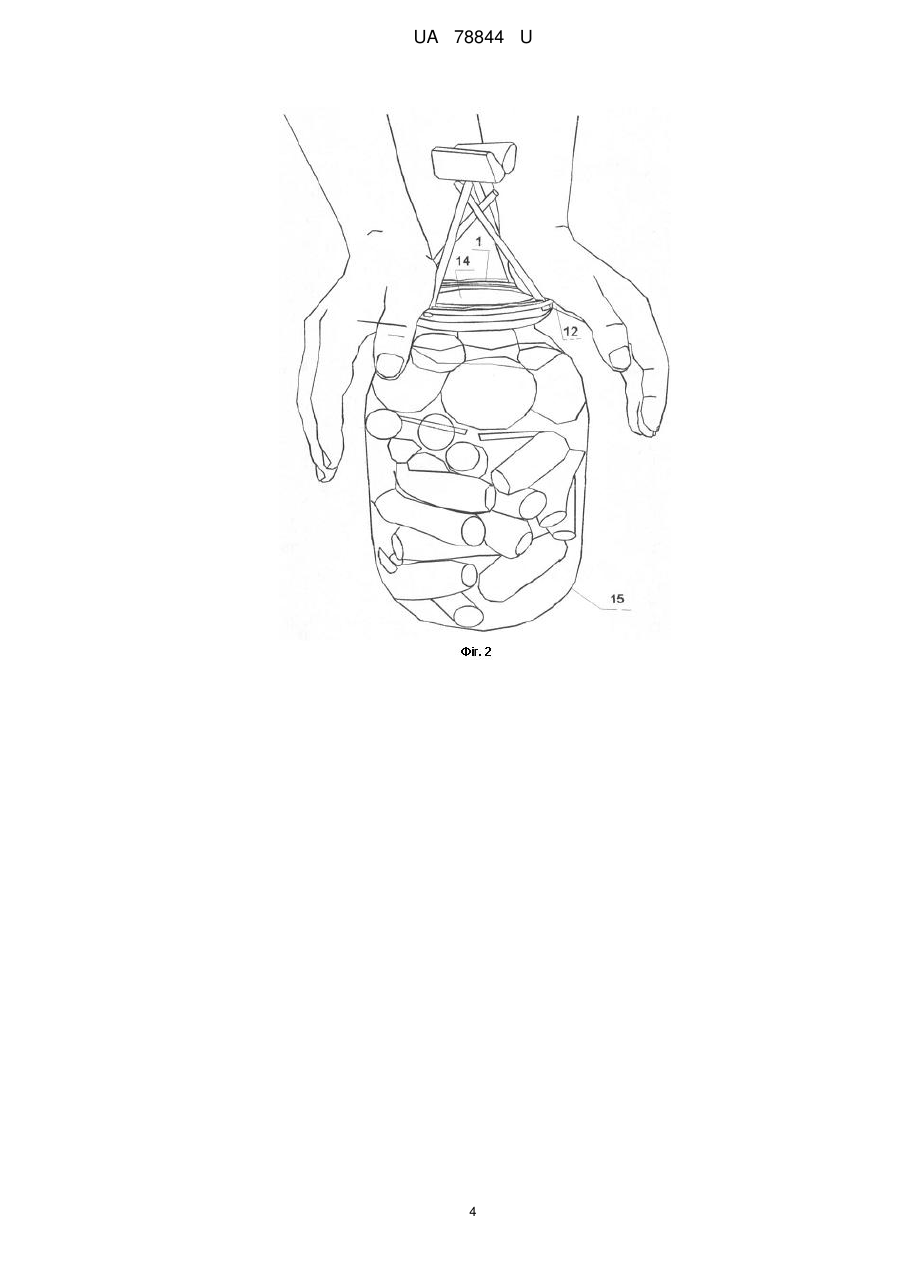

Реферат: Обтискний ключ для закупорки скляних банок бляшаними кришками, що містить корпус, що складається з фланця і циліндра з конусом, усередині якого радіально розміщена пружина стискування, що взаємодіє з внутрішньою поверхнею циліндра з конусом і кільцем, встановленим усередині корпусу і співвісний йому, дві пари важелів, що перехрещуються і взаємодіючих між собою, розміщених попарно у взаємно перпендикулярній площині, крім того фланець і частина циліндра радіально мають чотири симетричні пази, в яких розміщені круглі в перерізі стрижні з пружинної сталі, зачеплені пазами на кінцях за зварне тонке кільце з пружинного дроту, встановлене радіально зовні корпусу і яке упирається в його фланець. UA 78844 U (33) Код держави-учасниці UZ UA 78844 U UA 78844 U 5 10 15 20 25 30 35 40 45 50 55 60 Обтискний ключ для закупорки скляних банок металевими кришками. Корисна модель належить до області харчова промисловість, консервація. Відомий пристрій для закупорки металевими кришками скляних банок при консервації продуктів, RU 11539 U1, конструктивна особливість якого полягає в тому, що він містить корпус, усередині якого радіально розміщена пружина стискування, що взаємодіє з внутрішньою поверхнею корпусу і кільцем, встановленим співвісно йому, на корпусі укріплена направляюча склянка, через пази якої дві пари важелів, що взаємодіють між собою, розміщених попарно у взаємно перпендикулярних площинах, причому важелі на своїх кінцях мають паз, що охоплює відбортовка-фланець корпус і ексцентриковий виступ, упирається в кільце, а одна пара має руків'я. Недоліком відомої моделі є складність у виготовленні, використання великого числа дорогого заводського устаткування, велика матеріаломісткість, в слідстві чого велика собівартість, а також відсутній застережливий чинник про те, що кришка обтиснула банку герметично, важелі не прогинаються і існує загроза або не закриття, або поломки банки. Завданням корисна моделі є створення обтискного ключа для легкої, швидкої і надійної закупорки скляних банок бляшаними кришками при консервації продуктів, а також значно понизити габарити і собівартість, підвищити надійність і довговічність. Поставлене завдання вирішується тим, що корисна модель обтискний ключ, призначений для закупорки скляних банок бляшаними кришками містить корпус, усередині якого радіально розміщена пружина стискування, що взаємодіє з внутрішньою поверхнею корпусу, внутрішнім кільцем, встановленим усередині корпусу і співвісний йому, дві пари пружинних стержнів, що перехрещуються і взаємодіючих між собою, - важелів, на одному кінці кожного є паз, якими зачеплені за зовнішнє тонке кільце з пружинної сталі, що упирається у фланець корпус. Виконання обтискного ключа для консервації продуктів вказаним чином дозволяє понизити габарити, понизити тиск на важелі і понизити стираємість осей обертання стержнів і тонкого зовнішнього кільця, виконання ключа розбірним дозволяє понизити вартість при виготовленні і транспортуванні. Істотними ознаками заявлюваної корисної моделі є наявність зовнішнього кільця з пружинної сталі круглого в перерізі, стержні виконані з пружинної сталі, круглі в перерізі. Крім того, на корпусі є чотири симетричні пази і чотири симетричні зрізи. Крім того, внутрішнє товсте кільце має три конуси, дві сходинки і поверхня радіусу або рівної. Крім того, на кінцях довгих стержнів є пелюсткові наконечники, центр яких зміщений відносно осей стержнів. Корисна моделі, що заявляється, пояснюється наступними кресленнями: Фіг. 1 - показаний загальний вигляд обтискного ключа. Фіг. 2 - показано натиснення на корпус ключа долонями для проходження кришки через пружину для установки її на сходинку внутрішнього товстого кільця. Фіг. 3 - показана закупорка банки бляшаною кришкою натисканням долонями на пелюсткові наконечники розводивши стержні. Фіг. 4 - показано порядок перенесення гарячої закупореної банки обтискним ключем, Фіг. 5 - показаний корпус вигляд збоку Фіг. 6 - показаний корпус вигляд спереду. Фіг. 7 - показано товсте внутрішнє кільце, вигляд спереду Фіг. 8 - вид збоку те ж, Фіг. 9 - вид ззаду те ж. Фіг. 10 - показаний довгий стержень з пелюстковим наконечником вигляд збоку. Фіг. 11 - показаний вигляд спереду те ж. Фіг. 12 - показаний короткий стержень вигляд збоку. Фіг. 13 - вид спереду те ж. Фіг. 14 - показано тонке зовнішнє кільце Фіг. 15 - показана пружинка. На кресленнях прийняті наступні цифрові позначення. 1 - корпус; 2 - тонке зовнішнє кільце; 3 - внутрішнє товсте кільце; 4 - пружинка; 5 - короткі стержні; 6 - пелюсткові наконечники; 7 - фланець корпусу; 8 - зрізи на фланці корпусу; 9 - пази на корпусі; 10 - конус на корпусі; 1 UA 78844 U 5 10 15 20 25 30 35 40 45 50 11 - долоні рук; 12 - великі пальці рук; 13- бляшана кришка; 14- скляна банка; 15- пальці рук; 16 - маленький конус на внутрішньому товстому кільці; 17 - пази в стержнях 18 - великий конус на внутрішньому товстому кільці; 19 - рівний або радіус майданчик на внутрішньому товстому кільці; 20 - конус на товстому кільці для обмеження руху в корпусі 21 - закупорки скляних банок полягає; з корпусу 1, виконаний тупенька для пружиступенька для пружинки на внутрішньому товстому кільці; 22 - сходинка для бляшаної кришки, 23 - сходинка для пружини. Обтискний ключ для закупорки скляних банок полягає; з корпусу 1, виконаний у вигляді циліндра 1, нижня частина якого виконана конусом 11, а верхня частина має зовнішній фланець 8 з чотирма симетричними зрізами 9 і чотирма симетричними прорізами 10 цих прорізів захоплюють частина циліндра. У нижній частині циліндра у конуса 11 розташована пружина 4, зовні над пружиною розташовано товсте кільце 3, зовні циліндра 1 біля фланця 8 розташовано тонке кільце 2, в два протилежні пази 10 на корпусі 1 вставлені два короткі стержні 5 пазами зачеплені за тонке кільце 2 і встановлені навхрест потім аналогічно коротким встановлені довгі стержні 6 з пелюстковими наконечниками 7 центр, яких зміщений від осі стержня, симетричні зрізи 9, фланця 8 на циліндрі 1 потрібні для того, щоб чотири фланці 8, утворений чотири симетричний паз 10 не зігнув круг в переріз циліндр 1 в квадрат. Принцип роботи обтискного ключа: на банку покласти кришку, заздалегідь поставивши банку 15 по нижче на табурет, поставити ключ 1 на кришку 14, натиснути долонями 12 на корпус ключа 1, фіг. 2 так, щоб кришка пройшла пружину 4 в корпусі ключа 1 і лягла на сходинки товстого кільця 3. Потім доживши 12 обох рук натиснути на пелюсткові наконечники 7 і розвести довгі важелі 6, які давлять на короткі стержні 5, в слідстві чого чотири важелі давлять одночасно на товсте кільце 3, а товсте кільце 3 приводить в рух по конусу 11 корпусів 1 пружину 4, яка зменшуючи свій діаметр здавлює нижню кромку кришки 14, а під нею гумку, за рахунок чого і створюється герметичність закриття, давити потрібно до упору фіг 3, якщо стержні пружинять означає кришка закрита герметично. Герметично закрити досить пару - 2 секунди. Припинивши давити на стержні 5-6 пружина 4 по конусу 11 прагне зайняти вихідну позицію і рухає товсте кільце 3 з важелями 5-6 у верх підіймає важелі в початковий стан і виходить з під кришки, пелюсткові наконечники 7 є ще обмежувачем руху важелів 5-6 у зворотному напрямі - вгору, щоб автоматично не розібрався. Ключ легко розбирається і легко збирається. Транспортуватися може в стислому стані або в розібраному стані в індивідуальній коробці. Порядок складання ключа: покласти на рівну поверхню корпус 1 конусом 11 вниз, заздалегідь надівши на корпус І тонке кільце 2 до фланця, вставити в нього пружинку 4, покласти згори товсте кільце 3 сходинками вниз і притримуючи товсте кільце 3, щоб не вискочило, зачепити пазами 17 на стержнях 5-6 тонке зовнішнє кільце 2, спочатку короткі потім довгі перехрещуючи їх, щоб не розбивати паз на стержні, бажано стиснути три стержні потім вставити четвертий так, щоб пелюсткові наконечники знаходилися рівно один відносно одного. На двох довгих або на кожному стержні встановлюється рухлива по осі стержня циліндрична притискна пластина у вигляді пера необхідна для притиснення тонкого кільця в паз стержня, щоб при натисненні на один довгий стержень ключ сам не розібрався. При складанні ключа, якщо всередину пружини не вставлений дріт, то зручніше її вставляти із зворотного боку, поклавши ключ на рівну поверхню без стержнів. На Фіг. 4 показано перенесення закритої гарячої банки цим же ключем таким чином: закривши банку не знімаючи або поставити на закриту банку ключ і розвести великими пальцями 13 стержнів, натискаючи на пелюсткові наконечники 7, пружина зайде під кришку, а іншими пальцями 16 взятися за корпус ключа 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Обтискний ключ для закупорки скляних банок бляшаними кришками, що містить корпус, що складається з фланця і циліндра з конусом, усередині якого радіально розміщена пружина стискування, що взаємодіє з внутрішньою поверхнею циліндра з конусом і кільцем, встановленим усередині корпусу і співвісний йому, дві пари важелів, що перехрещуються і взаємодіючих між собою, розміщених попарно у взаємно перпендикулярній площині, який 2 UA 78844 U 5 10 відрізняється тим, що фланець і частина циліндра радіально мають чотири симетричні пази, в яких розміщені круглі в перерізі стрижні з пружинної сталі, зачеплені пазами на кінцях за зварне тонке кільце з пружинного дроту, встановлене радіально зовні корпусу і яке упирається в його фланець. 2. Обтискний ключ за п. 1, який відрізняється тим, що на двох довгих або на кожному стержні є рухлива, по осі стержня, притискна пластина у вигляді пера, необхідна для притиснення тонкого кільця в паз стержня, щоб при натисненні на один довгий стержень ключ сам не розібрався. 3. Обтискний ключ за п. 1, який відрізняється тим, що фланець має чотири симетричні зрізи. 4. Обтискний ключ за п. 1, який відрізняється тим, що довгі стержні мають пелюсткові наконечники. 5. Обтискний ключ за п. 1, який відрізняється тим, що внутрішнє товсте кільце має радіально три конуси, дві сходинки і радіусну або рівну поверхню. 3 UA 78844 U 4 UA 78844 U 5 UA 78844 U 6 UA 78844 U 7 UA 78844 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
