Фурнітура для вікна, дверей тощо

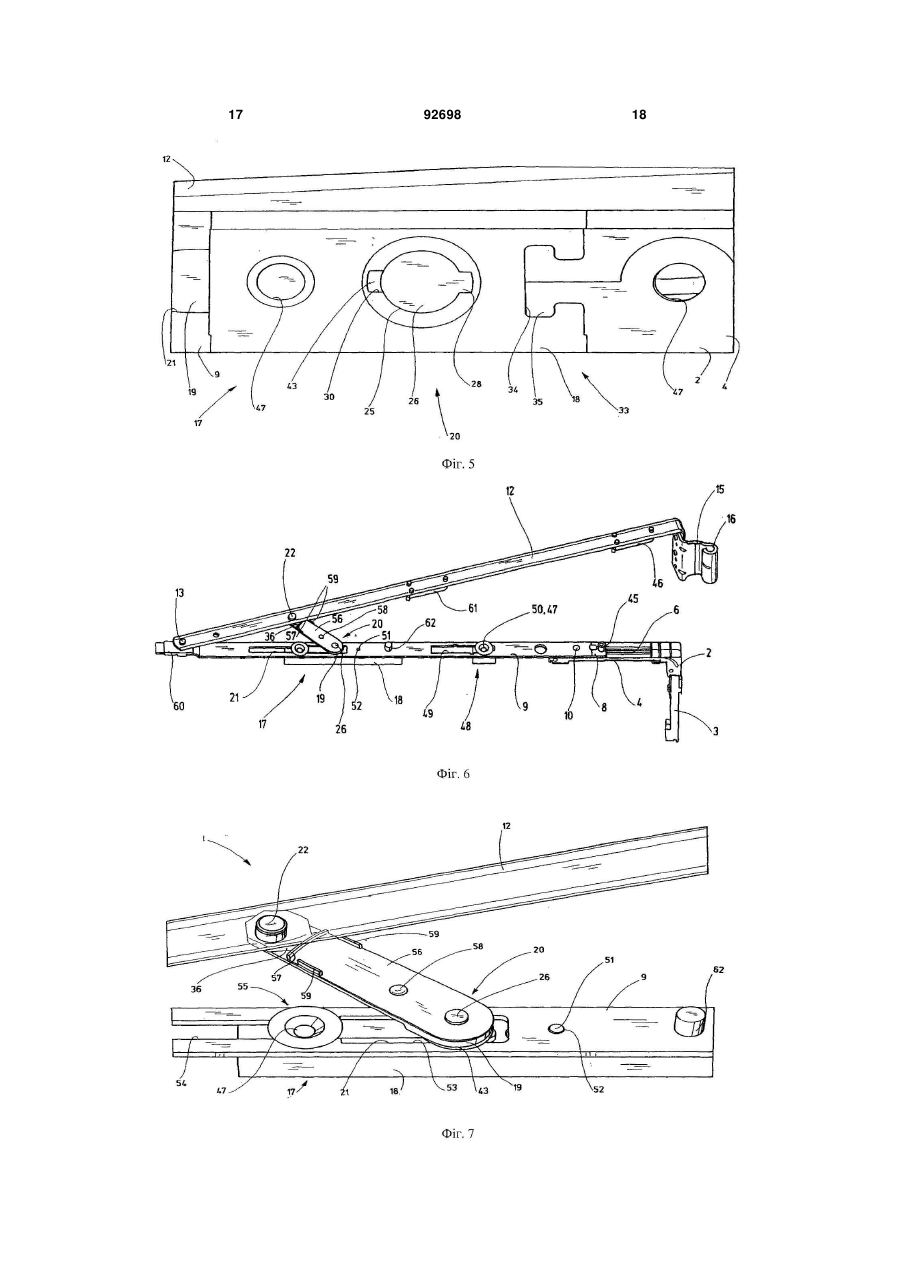

1. Фурнітура (1) для дверей, вікна тощо, що містить кутовий перемикач (2), з'єднану з кутовим перемикачем (2) і утворюючу верхню планку привідну тягу (9) і поворотний ножицевий важіль (12), яким забезпечений пристрій (17) опорного важеля, причому пристрій (17) опорного важеля містить базову частину (18) і опорний важіль (19), встановлений за допомогою рознімного поворотноблокуючого пристрою (20) на базовій частині (18) з можливістю поворотного руху, а базова частина (18) з'єднана з кутовим перемикачем (2) за допомогою з'єднання (33) з геометричним замиканням, напрям якого проходить поперечно подовжньому проходженню привідної тяги (9). 2. Фурнітура за п. 1, яка відрізняється тим, що поворотно-блокуючий пристрій (20) утворений виконаним подібно до замкової щілини отвором (25) в базовій частині (18) і виконаним подібно до ключа опорним штифтом (26), який закріплений без можливості провертання на опорному важелі (19). 3. Фурнітура за будь-яким із попередніх пунктів, яка відрізняється тим, що поворотно-блокуючий пристрій (20) виконаний з можливістю створення фіксації або роз'єднання тільки в певному положенні кута повороту, що лежить поза робочою ділянкою повороту опорного важеля (19). 4. Фурнітура за будь-яким із попередніх пунктів, яка відрізняється тим, що базова частина (18) 2 (19) 1 3 Винахід стосується фурнітури для вікна, дверей або тому подібного, що містить кутовий перемикач, з'єднану з кутовим перемикачем, створюючу верхню планку привідну тягу і поворотний ножицевий важіль, яким забезпечений пристрій опорного важеля. Фурнітури названого вище типу по суті відомі. Вони розташовані, як правило, на рухомих стулкових рамах вікна, дверей або тому подібних і служать для з'єднання стулкової рами зі стаціонарними зовнішніми коробками. Фурнітури з кутовим перемикачем, з яким з'єднані створюючі верхню планку привідна тяга і поворотний ножицевий важіль, забезпечують можливість як поворотного, так і відкидного відкривання стулкової рами. При цьому поворотний ножицевий важіль забезпечений пристроєм опорного важеля, який служить для опирання і спрямування поворотного ножицевого важеля або кутового перемикача. Задачею винаходу є створення фурнітури, яка може нескладним і економічним чином виготовлятися, монтуватися і/або технічно обслуговуватися. Покладена в основу винаходу задача вирішується за рахунок того, що пристрій опорного важеля містить базову частину і опорний важіль, який закріплений за допомогою рознімного поворотноблокуючого пристрою з можливістю повороту на базовій частині. Таким чином, передбачено, що пристрій опорного важеля містить опорний важіль, який закріплений з можливістю повороту на базовій частині, причому кріплення утворене рознімним поворотно-блокуючим пристроєм, так що опорний важіль і базова частина з'єднані між собою з можливістю від'єднання. Поворотно-блокуючий пристрій дозволяє здійснювати блокування або стопорення опорного важеля на базовій частині за допомогою поворотного руху опорного важеля і/або базової частини, за рахунок чого опорний важіль і базова частина захищені від ненавмисного роз'єднання з'єднання. За рахунок поворотної фіксації (блокування) забезпечується можливість особливо нескладного монтажу, а також демонтажу пристрою поворотного кронштейна, внаслідок чого загалом досягається спрощення монтажу і демонтажу фурнітури. Відповідно до удосконалення винаходу пристрій блокування повороту утворений виконаним по типу замкової щілини отвором в базовій частині і виконаним по типу ключа опорним штифтом, який без можливості провертання закріплений на опорному важелі. Базова частина містить, таким чином, виконаний по типу замкової щілини отвір, який взаємодіє з виконаним по типу ключа опорним штифтом і, тим самим, утворює поворотне блокування. Виконаний по типу замкової щілини отвір і виконаний по типу ключа опорний штифт виконані в переважному варіанті таким чином, що опорний штифт може бути введений в отвір або витягнутий з отвору тільки в певній кутовій позиції повороту. При повороті опорного штифта у введеному стані поворотно-блокуючий пристрій закривається і опорний штифт не може бути витягнутий з отвору або від'єднаний від базової частини. За рахунок кріплення опорного штифта на опорному важелі без 92698 4 можливості провертання обертальний рух опорного важеля може нескладним чином передаватися на опорний штифт. Внаслідок цього досягається також те, що опорний штифт не може повертатися незалежно від опорного важеля, так що поворотне блокування може бути усунене тільки в залежності від положення (повороту) опорного важеля. Переважно поворотне блокування може встановлюватися або відокремлюватися тільки в положенні кута повороту, що лежить поза робочою зоною повороту опорного важеля. При відкидному відкриванні стулкової рами ножицевий важіль повертається, внаслідок чого опорний важіль також переміщається або повертається. Таким чином, робоча зона повороту опорного важеля залежить від кута відкидного відкривання стулкової рами. Виконаний по типу замкової щілини отвір і виконаний по типу ключа опорний штифт виконані при цьому таким чином, що поворотне блокування, як вже говорилося, може усуватися тільки в одному кутовому положенні повороту опорного штифта по відношенню до отвору, причому це кутове положення повороту лежить поза робочою зоною повороту опорного важеля. Тим самим виключається роз'єднання поворотного блокування в нормальному режимі використання фурнітури, тобто в змонтованому стані. При переважному удосконаленні винаходу базова частина з'єднана з кутовим перемикачем з можливістю роз'єднання. Базова частина є, таким чином, елементом, що виготовляється незалежно від кутового перемикача, який з'єднаний з можливістю від'єднання з кутовим перемикачем. Фурнітура має, таким чином, модульну структуру, внаслідок чого виконаний переважно з пластмаси кутовий перемикач може в принципі використовуватися в іншому місці/куті стулкової рами і тільки за рахунок укріпленої з можливістю роз'єднання базової частини забезпечує можливість реалізації переважної фурнітури з поворотним ножицевим важелем. Переважно базова частина виконана у вигляді пластмасової базової частини. В іншій переважній формі виконання винаходу базова частина з'єднана з кутовим перемикачем за допомогою з'єднання з геометричним замиканням. Це означає, що базова частина і/або кутовий перемикач містять засоби, які дозволяють створити з'єднання з геометричним замиканням. За рахунок з'єднання з геометричним замиканням відпадає необхідність у використанні додаткових гвинтів або інших з'єднувальних елементів, внаслідок чого спрощується монтаж. Переважним чином напрям з'єднання з геометричним замиканням проходить поперечно подовжньому проходженню привідної тяги. Таким чином, базова частина і кутовий перемикач з метою створення з'єднання з геометричним замиканням переміщаються відносно один одного поперечно подовжньому проходженню тяги, внаслідок чого геометричне замикання діє, зокрема, в напрямі подовжнього проходження тяги. Крім того, передбачено, що з'єднання з геометричним замиканням являє собою переважно з'єднання з С-подібним пазом і Т-подібною головкою. 5 Базова частина містить, таким чином, С-подібний паз або Т-подібну головку, який/яка взаємодіє, відповідно, з Т-подібною головкою або С-подібним пазом кутового перемикача, причому Т-подібна головка всовується або вкладається в С-подібний паз. При цьому Т-подібна головка утворює при цьому встановлене в С-подібний паз зачеплення (підчеплення), за рахунок чого базова частина і кутовий перемикач утримуються один з одним, зокрема, в подовжньому напрямі проходження тяги. Відповідно до наступного удосконалення винаходу опорний важіль містить штифт, за допомогою якого опорний важіль з можливістю виконання поворотного руху закріплений на поворотному ножицевому важелі. Ножицевий важіль доцільним чином містить відповідну виїмку, в зачеплення з якою входить штифт. Переважно штифт розташований на кінці опорного важеля, який розташовується навпроти опорного штифта. Переважно штифт являє собою ексцентриковий штифт, так що за рахунок повороту штифта забезпечується можливість узгодження геометричного положення поворотного ножицевого важеля відносно опорного важеля, а також руху відкидання стулки. За допомогою ексцентрикового штифта можуть компенсуватися, наприклад, допуски при виготовленні і/або явища зношування фурнітури. Так, за рахунок відповідного регулювання ексцентрикового штифта при монтажі фурнітури може точно виставлятися затвор вікна, внаслідок чого забезпечується, наприклад, ущільнення вікна або дверей або т.п. З метою забезпечення можливості нескладного поворотного позиціонування ексцентрикового штифта і запобігання в процесі експлуатації ненавмисного провертання ексцентрикового штифта, ексцентриковий штифт містить переважно закріплену по центру на опорному важелі кодову контурну пластину, яка з метою захисту від провертання взаємодіє із забезпеченим відповідним кодовим контуром пружинним язичком, причому пружинний язичок закріплений на опорному важелі без можливості повороту. Кодова контурна пластина може, таким чином, центрично повертатися і за допомогою відповідного кодового контура пружинного язичка фіксуватися в декількох позиціях повороту. За рахунок цього ексцентриковий штифт може фіксуватися в декількох позиціях повороту на опорному важелі з метою запобігання мимовільному провертанню ексцентрикового штифта в процесі експлуатації користувачем. Переважно ексцентриковий штифт містить нижче кодової контурної пластини пасик, створюючий осьову відстань до опорного важеля, для втоплювання відповідного контуру при регулюванні ексцентричності. Ексцентриковий штифт містить, таким чином, пасик, розташований нижче кодової контурної пластини, який визначає або задає осьову відстань між кодовою контурною пластиною і опорним важелем. Доцільним чином ексцентриковий штифт з пасиком спираються на опорний важіль. Тим самим утримуючий відповідний контур пружинний язичок може нескладним способом і чином переміщуватися між кодовою контурною 92698 6 пластиною і опорним важелем, так що кодова контурна пластина деблокується і може повертатися. Виконаний переважним чином з власною пружністю пружинний язичок може нескладним чином за рахунок прикладення сили входити в простір між опорним важелем і кодовою контурною пластиною. Внаслідок своєї власної пружності пружинний язичок внаслідок зусилля підпружинювання знову переходить в свою вихідну позицію, в якій відповідний кодовий контур взаємодіє з кодовою контурною пластиною. Для регулювання вирівнювання ексцентрикового штифта пружинний язичок може вдавлюватися, таким чином, нескладним способом і чином, і може здійснюватися поворот ексцентрикового штифта. Це полегшує регулювання фурнітури при монтажі і проведення робіт по технічному обслуговуванню і ремонту. Переважним чином кодовий контур кодової контурної пластини являє собою багатокутний контур. Кодова контурна пластина і відповідний кодовий контур мають, таким чином, багатокутні форми, які виконані з можливістю входження в зачеплення одне з одним, так що ексцентриковий штифт може фіксуватися в декількох позиціях повороту. Переважно, якщо відповідний кодовий контур має контур у вигляді ластівчиного хвоста, який відповідним чином взаємодіє з кодовою контурною пластиною. За рахунок переважного виконання забезпечується можливість нескладного утоплювання відповідного кодового контуру або ділянки пружинного язичка, що містить відповідний кодовий контур. Крім того, передбачено, що пружинний язичок проходить відносно опорного важеля по суті конгруентно. За рахунок цього фурнітура загалом виконана переважно вузькою. Внаслідок цього запобігається зачеплення або перекошування пружинного язичка відносно інших елементів фурнітури і/або стулкової рами і/або зовнішньої коробки. Нарешті, передбачено, що на ножицевому важелі виконаний елемент опори ножицевого важеля, який забезпечує можливість кріплення важеля на зовнішній коробці. Зокрема, опорний елемент виконаний таким чином, що він може взаємодіяти з шарнірним пальцем, розташованим на зовнішній коробці. Опис фігур Нижче винахід пояснюється більш детально на основі деяких фігур. На фігурах показано: Фіг.1 - приклад виконання відповідної винаходу фурнітури в позиції відкидного відкривання, Фіг.2 - збільшене зображення пристрою опорного важеля фурнітури, Фіг.3 - вигляд знизу на пристрій з опорним важелем в позиції відкидного відкривання, Фіг.4 - фурнітура в позиції замкнення, Фіг.5 - пристрій опорного важеля у вигляді знизу в позиції замкнення, Фіг.6 - наступний приклад виконання відповідної винаходу фурнітури в позиції відкидного відкривання і Фіг.7 - збільшене зображення пристрою опорного важеля другого прикладу виконання. 7 На Фіг.1 показаний в перспективі приклад виконання фурнітури 1, яка служить для рухомого з'єднання стулкової рами вікна, дверей або тому подібного з відповідною зовнішньою коробкою. Фурнітура 1 містить кутовий перемикач 2, утворений двома плечами 3, 4, які розташовані під прямим кутом відносно один одного. У кожному з плечей 3, 4 виконана лінійні напрямні 5, 6, в яких прямують каретки 7, 8. Каретки 7, 8 з'єднані між собою за допомогою відхиляючого засобу, який виконаний гнучким, однак, досить жорстким для передачі сил стиснення і/або розтягнення, внаслідок чого рух однієї каретки 7 або 8 передається безпосередньо на інші каретки 8 і, відповідно, 7. Привідна тяга 9 за допомогою з'єднувального болта 10 з'єднана з кареткою 8, так що забезпечується можливість передачі подовжнього руху каретки 8 вздовж лінійної напрямної 6 на привідну тягу 9 (або навпаки). При цьому привідна тяга 9 утворює верхню планку фурнітури 1. Далі, фурнітура 1 містить поворотний ножицевий важіль 12, який на одному кінці за допомогою напрямного штифта 13 прямує в першому напрямному пазі 14 тяги 9, а на своєму іншому кінці укріплений за допомогою елемента 15 опори ножицевого важеля на зовнішній коробці. Елемент 15 опори ножицевого важеля містить з цією метою приймальну частину 16 для шарнірного пальця, жорстко закріпленого на зовнішній коробці. Крім того, фурнітура 1 містить пристрій 17 опорного важеля, яким забезпечений поворотний ножицевий важіль 12. Пристрій 17 опорного важеля містить базову частину 18, яка примикає до плечей 4 кутового перемикача 2, і опорний важіль 19, який закріплений з можливістю поворотного руху на базовій частині 18 і на поворотному ножицевому важелі 12. Опорний важіль 19 закріплений на базовій частині 18 за допомогою рознімного поворотноблокуючого пристрою 20, який проходить через привідну тягу 9 у другій пазовій напрямній 21. На своєму розташованому навпроти поворотноблокуючого пристрою 20 кінці опорний важіль 19 кріпиться за допомогою штифта 23, виконаного у вигляді ексцентрикового штифта 22, який входить в зачеплення з отвором 24 поворотного ножицевого важеля 12, з можливістю поворотного руху на поворотному ножицевому важелі. На Фіг.2 показаний пристрій 17 опорного важеля в збільшеному перспективному рознесеному зображенні, причому привідна тяга 9 не показана. Базова частина 18 містить виконаний по типу замкової щілини отвір 25, в який може вставлятися виконаний по типу ключа опорний штифт 26, який розташований без можливості провертання на опорному важелі 19. Опорний штифт 26 містить на своєму вільному кінці 27 створюючий борідку 28 ключа радіальний виступ 29, який може вводитися у відповідну радіальну виїмку 30 отвору 25, виконаного по типу замкової щілини. Осьова ділянка опорного штифта 26, яка може бути введена в отвір 25, виконаний по суті круглим циліндричним. На своєму кінці 31, розташованому навпроти кінця 27, опорний штифт 26 має поперечний переріз по суті овальної форми, з двома гранями, що прохо 92698 8 дять паралельно одна навпроти одної. Опорний важіль 19 містить виїмку з відповідною формою, внаслідок чого опорний штифт 26, що входить у виїмку опорного важеля 19, внаслідок овальної форми свого кінця 31 з'єднаний без можливості провертання з опорним важелем 19. На Фіг.2 показаний поворотно-блокуючий пристрій 20 в позиції розблокованого, так що опорний штифт 26 може вводитися в отвір 25. На Фіг.3 показаний вигляд знизу на поворотноблокуючий пристрій 20 в заблокованому стані. На нижній стороні базова частина 18 містить співвісно по відношенню до виконаного по типу замкової щілини отвору 25 створюючу поглиблення виїмку 32, в якій борідка 28 ключа може повертатися після введення через радіальну виїмку 30, так що виникає встановлення із зачепленням між опорним штифтом 26 і базовою частиною 18, яке перешкоджає від'єднанню поворотно-блокуючого пристрою 20 в осьовому напрямі. Оскільки передбачена тільки одна радіальна виїмка 30, опорний штифт 26 може вводитися у виконаний по типу замкової щілини отвір 25 тільки в одній єдиній позиції. Переважно ця позиція розташована поза робочою ділянкою повороту опорного важеля 19. Далі, на Фіг.3 показано, що базова частина 18 з'єднана з кутовим перемикачем 2 або з плечем 4 кутового перемикача 2 за допомогою з'єднання 33 з геометричним замиканням. Для цього базова частина 18 містить на своєму межуючому з плечем 4 кінці С-подібний паз 34, в який входить Т-подібна головка 35 плеча 4 кутового перемикача 2. Тподібна головка 35 виконана у вигляді одного цілого з кутовим перемикачем 2. Як зображено на Фіг.2, С-подібний паз 34 і Т-подібна головка 35 не проходять протягом всієї висоти базової частини 18 або кутового перемикача 2, так що Т-подібна головка 35 може всовуватися знизу в С-подібний паз 34 базової частини 18 до досягнення не зображеної в цьому випадку опірної поверхні, що обмежує С-подібний паз 34 у верхньому напрямі. Таким чином, напрям з'єднання з геометричним замиканням проходить поперечно подовжньому проходженню привідної тяги 9. На Фіг.2 показано, крім того, то, що ексцентриковий штифт 22 містить кодову контурну пластину 36, яка закріплена по центру на опорному важелі 19. Кодова контурна пластина 36 взаємодіє з пружинним язичком, що містить відповідний кодовий контур 37, який закріплений без можливості провертання на опорному важелі 19. З цією метою пружинний язичок 38містить на своєму, розташованому навпроти відповідного кодового контуру 37 кінці виїмку 39, контур якої відповідає поперечному перерізу кінця 31 опорного штифта 26. Пружинний язичок 38 приходить при цьому по суті конгруентно з опорним важелем 19. Кодова контурна пластина 36 містить багатокутний контур, який взаємодіє з відповідним кодовим контуром 37, виконаним у вигляді контура 40 в формі ластівчиного хвоста, так що виключається можливість ненавмисного повороту ексцентрикового штифта 22. Пружинний язичок 38 своїм направленим у бік виїмки 39 кінцем лежить на опорному важелі 19. Ділянка 41 пружинного язичка 38, що містить відповідний ко 9 довий контур 37, розташована на відстані від опорного важеля за рахунок наявності виступу в пружинному язичку. Нижче кодової контурної пластини 36 ексцентриковий штифт 22 містить пасик 42, який визначає осьову відстань від кодової контурної пластини 36 до опорного важеля 19. При цьому при розгляді в напрямі поперечного перерізу пасик 42 виконаний більш вузьким, ніж кодова контурна пластина 36. Для регулювання ексцентрикового штифта 22 пружинний язичок 38 в ділянці 41 віджимається вниз або в напрямі опорного важеля 19, так що забезпечується входження відповідного кодового контуру 37, і деблокування кодової контурної пластини 36, так що вона може повертатися навколо своєї центральної осі. При знятті навантаження з володіючого власною пружністю пружинного язичка 38 або з ділянки 41 пружинного язичка 38, відповідна кодова пластина 37 входить в зачеплення з кодовою контурною пластиною 36, за рахунок чого ексцентриковий штифт 22 фіксується в своїй (ексцентриковій) позиції. Шляхом повороту ексцентрикового штифта 22 можуть компенсуватися, наприклад, допуски при виготовленні і/або явища зношування фурнітури 1 і/або вікон, дверей або тому подібних, що містять фурнітуру 1. Між опорним важелем 19 і базовою частиною 18 розташована, крім того, кільцева шайба 43, яка проходить крізь опорний штифт 26. Кільцева шайба 43 служить для утримання опорного важеля 19 на відстані від базової частини 18 і кутовим перемикачем 2, так що не відбувається перекосу опорного важеля 19 і зводиться до мінімуму тертя. З'єднувальний болт 10, який з'єднує привідну тягу 9 з кареткою 8, може вставлятися в декількох різних позиціях в маючий форму подовжнього отвору отвір 44 каретки 8, за рахунок чого може здійснюватися узгодження довжини привідної тяги 9. Кутовий перемикач 2 виконаний з двох частин, за рахунок чого каретки 8 і 7 можуть нескладним способом і чином вставлятися у відповідну лінійну напрямну 5 або 6. На Фіг.4 показана фурнітура 1 в позиції замкнення, причому поворотний ножицевий важіль 12 по суті конгруентно прилягає до плеча 4 кутового перемикача 2 і привідної тяги 9. Зображений на Фіг.1 і 2 замикаючий болт 45, який жорстко закріплений на каретці 8, взаємодіє в положенні замкнення через закріплену на лінії його подовжнього проходження привідну тягу 9 або через зміщену каретку 8 з кришкою 46, розташованою на поворотному ножицевому важелі 12, так що, наприклад, неможливе відкидне відкривання вікна, що містить кутовий перемикач 2, або стулкової рами вікна. У положенні замкнення фурнітури 1 борідка 28 ключа опорного штифта 26 розташована зміщеною на 180 відносно виконаного по типу замкової щілини отвору 25 базової частини, як це показано на Фіг.5 на вигляді знизу на поворотно-блокуючий пристрій 20. Робоча ділянка повороту опорного важеля 19 визначається позицією відкидного відкривання, як зображено на Фіг.3, і положенням замкнення, як зображено на Фіг.5. За рахунок розташування або виконання опорного штифта 26 по типу ключа і отвору 25 по типу замкової щілини поворотне блокування може виконуватися або 92698 10 усуватися тільки поза робочою зоною повороту опорного важеля 19. При монтажі фурнітури 1 спочатку здійснюється з'єднання 33 з геометричним замиканням між базовою частиною 18 і кутовим перемикачем 2 за допомогою установки базової частини 18 на Тподібну головку плеча 4, так що пристрій 17 опорного важеля точно позиціонується. Після цього кутовий перемикач 2 і базова частина 18 вкладаються в простір фальца стулкової рами і там пригвинчуються, для чого базова частина 18 і кутовий перемикач 2 містять отвори 47 для розміщення гвинтів. Потім привідна тяга 9 за допомогою з'єднувального болта 10 фіксується в бажаній подовжній позиції на каретці 8. Після чого опорний важіль 19 разом з кільцевою шайбою 43 і пружинним язичком 19 сполучаються за допомогою опорного штифта 26 з можливістю поворотного руху з базовою частиною 18, так що утворюється поворотна фіксація або блокування (поворотноблокуючий пристрій 20). При цьому опорний штифт 26 після введення в отвір 25 повертається, за рахунок чого утворюється описане вище зачеплення (підчеплення). У завершення поворотний ножицевий важіль 12 кріпиться за допомогою свого елемента 15 опори на зовнішній коробці і за допомогою напрямного штифта 13 і ексцентрикового штифта 22 сполучається з пристроєм 17 опорного важеля, а також привідною тягою 9. За рахунок переважного виконання фурнітури 1 забезпечується можливість особливо простого монтажу, демонтажу, а також технічного обслуговування фурнітури 1. Фіг.6 і 7 показують в перспективному зображенні наступний приклад виконання відповідної винаходу фурнітури, причому приклад виконання по суті відповідає попереднім Фіг.1-5, так що однакові елементи забезпечені тими ж посилальними позначеннями і в цьому відношенні дається посилання на опис попередніх фігур. У подальшому увага приділяється виключно відмінностям. На Фіг.6 показаний приклад виконання фурнітури 1 для великої стулки в позиції відкидного відкривання. На відміну від попереднього прикладу виконання базова частина 18 розташовується на відстані від кутового перемикача 2. Між кутовим перемикачем 2 і базовою частиною 18 додатково передбачений напрямний елемент 48 привідної тяги, розташований на відстані від кутового перемикача 2 і базової частини 18, який входить в зачеплення з створюючою іншу пазову напрямну, що має форму подовжнього отвору виїмку 49 привідної тяги 9. Напрямний елемент 48 привідної тяги містить приймальний отвір 50, який відповідає приймальним отворам 47 з попереднього прикладу виконання. Базова частина 18 при розгляді в напрямі подовжнього проходження привідної тяги 9 виконана більш довгою в порівнянні з попереднім прикладом виконання і містить розривний стрижень 51, який входить в зачеплення з отвором 52 тяги 9. Розривний стрижень служить для позиціонування базової частини при монтажі на тязі. Він виконаний таким чином, що при першому спрацюванні фурні 11 тури 1 може легко обриватися, забезпечуючи, тим самим, рух тяги. Пристрій 17 опорного важеля показаний на Фіг.7 в збільшеному вигляді. Пазова напрямна 21 привідної тяги 9 містить першу ділянку 53, через яку проходить опорний штифт 26 поворотноблокуючого пристрою 20, і одну другу, відносно вузьку ділянку 54, з якою входить в зачеплення наступний напрямний елемент 55 привідної тяги. Причому напрямний елемент 55 привідної тяги взаємодіє з базовою частиною 18 і також містить приймальний отвір 47 для кріплення базової частини 18 і напрямного елемента 55 тяги на стулковій рамі. Пристрій 17 опорного важеля відрізняється від попереднього прикладу виконання тим, що на опорному важелі 19 розташована укріплена з можливістю повороту навколо опорного штифта 26 стопорна пластина 56, яка проходить по суті конгруентно з опорним важелем 19. Стопорна пластина 56 містить на своєму зверненому від опорного штифта 26 кінці направлену вгору, тобто направлену від опорного важеля 19, виконану за допомогою загинання кромку 57 прилягання, яка взаємодіє з кодовою контурною пластиною 36 ексцентрикового штифта 22, так що останній не може провертатися. Відомий з попереднього прикладу виконання пасик 42, розташований нижче кодової контурної пластини 36, в даному прикладі виконання не потрібен і також не передбачений, внаслідок чого загальна висота пристрою 17 опорного важеля в даному прикладі виконання виявляється порівняно меншою. Крім того, стопорна пластина 56 містить приблизно в центрі опуклість 58, яка взаємодіє з виїмкою або отвором, наприклад, отвором в опорному важелі 19, за рахунок чого стопорна пластина 56, як зображено, утримується в позиції блокування. Опуклість 58 при цьому входить в зачеплення або фіксується у виїмці або отворі опорного важеля 19. Крім того, стопорна пластина 56 містить поблизу кромки 57 прилягання з обох сторін, по одній, направленій від опорного важеля 19, тобто, направленій вгору виконавчій кромці 59. Виконавчі кромки 59 утворюють для користувача точку прикладення сили/точку приведення в дію для повороту стопорної пластини 56 навколо опорного штифта 26. При повороті стопорної пластини 56 можливі поворот або регулювання ексцентрикового штифта 22. При цьому опуклість 58 виводиться з виїмки або отвору опорного важеля 19. Переважно кромка 57 прилягання має радіус, який забезпечує можливість повороту стопорної пластини 56 або полегшує його. Після ре 92698 12 гулювання ексцентрикового штифта 22 стопорна пластина 56 нескладним чином може знову переміщатися назад в позицію блокування, причому опуклість 58 входить в зачеплення з опорним важелем 19. Наступна відмінність полягає в тому, що, як показано на Фіг.6, напрямний штифт 13 поворотного ножицевого важеля 12 не прямує в напрямному пазу 14, а оперативно з'єднаний з напрямною кареткою 60, яка охоплює привідну тягу 9. Далі, поворотний ножицевий важіль 12 містить додаткову кришку 61, яка може взаємодіяти з додатковим закріпленим на тязі 9 замикаючим болтом 62. При монтажі даної фурнітури 1 спочатку, наприклад, кутовий перемикач 2 кріпиться на стулковій рамі. Потім тяга 9 разом з базовою частиною 18 і напрямним елементом 48 тяги вкладається в простір фальца стулкової рами, причому привідна тяга 9 кріпиться на каретці 8 за допомогою з'єднувального болта 10. Внаслідок наявності розривного стрижня 51, який вирівнює і втримує базову частину 18 при монтажі на привідний тязі 9, базова частина 18 може монтуватися точно по позиції також без безпосереднього приєднання або безпосереднього контакту з плечем 4 кутового перемикача 2 і без використання притискного шаблона. Після розміщення кутового перемикача 2, а також привідної тяги 9 разом з базовою частиною 18 і напрямним елементом 48 тяги в просторі фальца стулкової рами базова частина 18, а також напрямний елемент 48 тяги кріпляться на стулковій рамі за допомогою гвинтів, які проводяться через приймальні отвори 47. У завершення пристрій 17 опорного важеля, як і в попередньому прикладі виконання, монтується за допомогою поворотноблокуючого пристрою 20 і сполучається, як зображено, з поворотним ножицевим важелем 12 в позиції відкидного відкривання. Альтернативно також представляється можливим розміщення фурнітури 1 в заздалегідь змонтованому стані в просторі фальца стулкової рами, внаслідок чого вона повинна пригвинчуватися тільки до рами стулки. При першому спрацюванні фурнітури 1, при якому відбувається зміщення тяги 9, відбувається розрив розривного стрижня 51, внаслідок чого тяга 9 далі може вільно рухатися. Переважним чином також напрямному елементу 48 тяги додано монтувальний або позиціонуючий допоміжний засіб, як, наприклад, розривний стрижень, який при монтажі забезпечує можливість нескладного позиціонування напрямного елемента 48 тяги на/в тязі 9. 13 92698 14 15 92698 16 17 92698 18 19 Комп’ютерна верстка А. Крижанівський 92698 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
