Спосіб роботи травматичної зброї та пристрій “травматичний патрон”, що реалізує спосіб

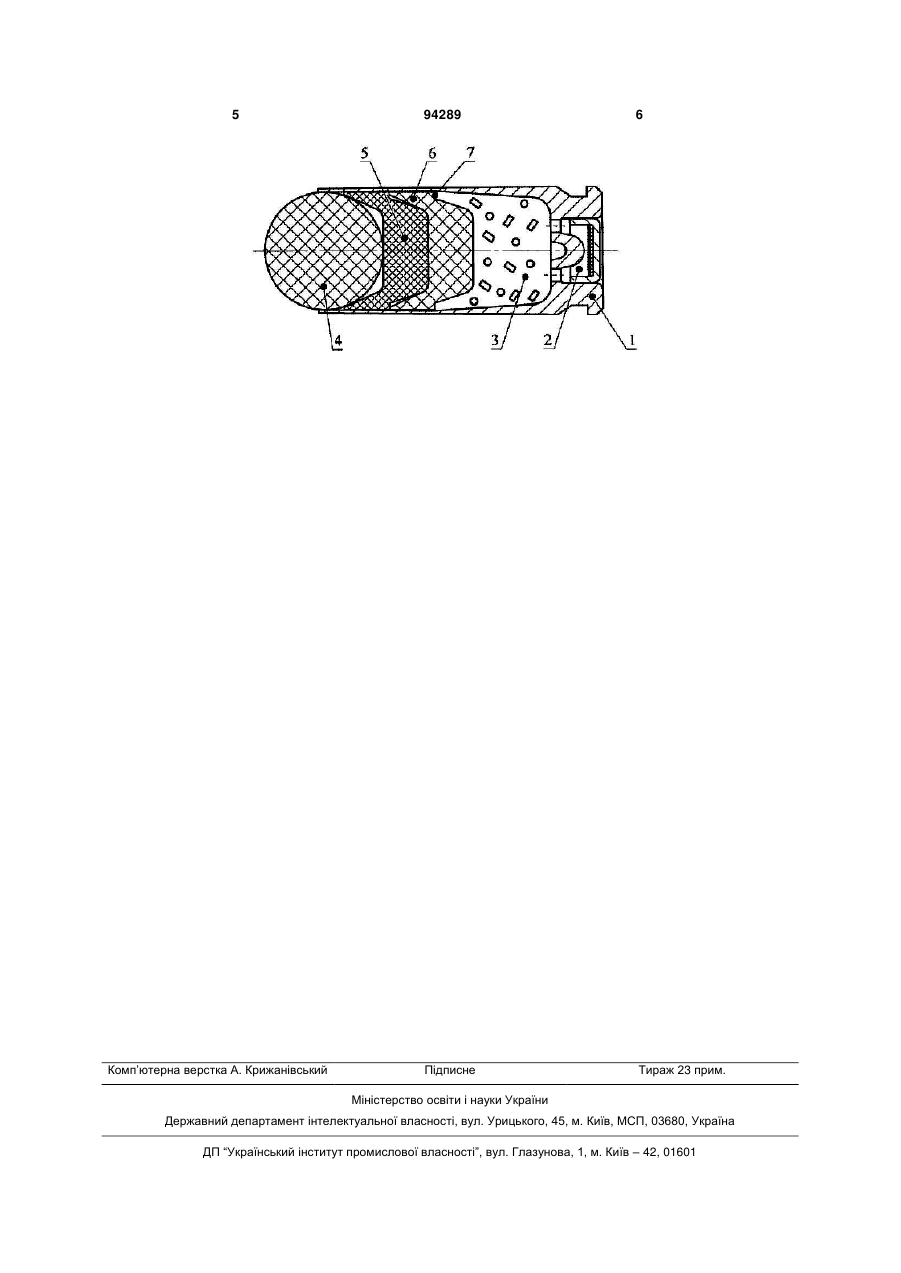

1. Спосіб роботи травматичної зброї, згідно з яким для ураження цілі використовують декілька уражаючих елементів, що розміщують у одному патроні, який відрізняється тим, що травматичні C2 2 (19) 1 3 1. Зіткнення уражаючих елементів сферичної форми під дією дульного струменя призводить до неконтрольованого розльоту та збільшує розсіювання до неприпустимих показників; 2. Відсутність стабілізації уражаючих елементів збільшує розсіювання, що негативно впливає на кучність. Найбільш близькою за сукупністю ознак до пристрою "травматичний патрон", що заявляється, є пристрій "патрон Терен-3Р2". Відомий пристрій, як і той, що заявляється, має гільзу, навіску пороху, засоби ініціювання та набір травматичних елементів. Недоліками відомого пристрою є: 1. Виготовлення уражаючих елементів у вигляді сфери методом пресування з гумоподібного матеріалу обумовлює наявність технологічного пояска, який діє як турбулізатор набігаючого потоку. Внаслідок невизначеності розташування пояска відносно набігаючого потоку, турбулізація потоку проходить у невизначеній зоні, що призводить до асиметричного обтікання, появи бокових сил та моментів, що уводять уражаючий елемент з траєкторії; 2. Використання уражаючих елементів у формі сфери призводить до втрат корисного об'єму гільзи та не дозволяє розмістити більше 2-х уражаючих елементів. В основу винаходу поставлена задача створити такий спосіб роботи травматичної зброї, який має покращені характеристики кучності, має більшу сумарну кінетичну енергію уражаючих елементів. В основу винаходу поставлено також задачу створити такий пристрій "травматичний патрон", що реалізує спосіб, у який виконання уражаючого елемента у формі зрізаного конуса, обладнаного юбкою та турбулізуючим пояском, дозволило досягти того ж технічного результату, що наведене вище. Поставлена задача вирішується тим, що в спосіб роботи травматичної зброї, згідно з яким енергію порохових газів використовують для прискорення декількох уражаючих елементів, уведені наступні ознаки, які відрізняються від прототипу. Згідно з винаходом, позаду травматичного уражаючого елемента сферичної форми розміщують один чи декілька травматичних уражаючих елементів конічної форми хвостовою частиною вперед та утворюють набіру елементів. Набір уражаючих елементів прискорюють на внутрішній частині внутрібалістичної частки траєкторії (у стволі) пороховими газами, після чого на зовнішній частині внутрібалістичної частки траєкторії (біля дульного зрізу) діють струменем порохових газів та прискорюють набір, утримуючи його у зібраному стані. На певній відстані від дульного зрізу конічні уражаючі елементи розгортають аеродинамічними силами набігаючого потоку у положення головною частиною вперед та розподіляють набір на окремі 94289 4 травматичні уражаючі елементи, а під час розвороту на конічні уражаючі елементи діють підйомною силою та здійснюють контрольоване розведення уражаючих елементів по індивідуальних траєкторіях. Після закінчення розвороту конічні уражаючі елементи на решті траєкторії стабілізують аеродинамічними силами та забезпечують симетрію обтікання за рахунок турбулізації пограничного шару на турбулізуючому пояску. Поставлена задача вирішується також тим, що в комплекс "патрон", що містить гільзу, набір уражаючих елементів, засоби ініціювання та навіску пороху, уведені наступні ознаки, які відрізняються від прототипу. Згідно з винаходом, одному травматичному уражаючому елементу надають форми сфери, а іншим травматичним уражаючим елементам надають форми зрізаного конуса та обладнують засобами аеродинамічної стабілізації у вигляді юбки і засобами турбулізації пограничного шару у вигляді пояска. Форму юбки виконують таким чином, щоб забезпечити щільне прилягання носової частини уражаючого елемента до порожнини, утвореної юбкою. Вищенаведені істотні ознаки винаходу достатні у всіх випадках, на які розповсюджується об'єм правового захисту. Ознаки, що характеризують винахід - пристрій "травматичний патрон" в окремих випадках, наступні: - як матеріал травматичного уражаючого елемента використовують гумоподібний матеріал; На кресленні схематично зображено пристрій "травматичний патрон", у якому реалізовано спосіб. Пристрій складається з гільзи 1, засобів ініціювання 2, навіски пороху 3, набору травматичних уражаючих елементів, один з яких має сферичну форму 4, а інші 5 мають форму конуса, та обладнані юбкою 6 та турбулізуючим пояском 7. Пристрій "травматичний патрон", реалізуючи спосіб, що заявлено, працює таким чином. Засобом ініціювання 2 підпалюють навіску пороху 3, яку спалюють та одержують значну кількість порохових газів. Пороховими газами прискорюють набір травматичних уражаючих елементів 4, 5. В момент виходу з ствола набору травматичних уражаючих елементів формують струмінь з порохових газів, за допомогою якого набір травматичних уражаючих елементів додатково прискорюють, утримуючи в зібраному стані. На певній відстані від дульного зрізу набір травматичних уражаючих елементів розділюють на окремі травматичні уражаючі елементи, при цьому конічні уражаючі елементи розвертають головною частиною вперед та розводять по окремих траєкторіях. Стабілізацію травматичних елементів на траєкторії здійснюють за допомогою аеродинамічної юбки 6. Під час польоту за допомогою турбулізуючого пояска 7 пограничний шар переводять у турбулентний стан. 5 Комп’ютерна верстка А. Крижанівський 94289 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
