Універсальний замок для хитних дверей

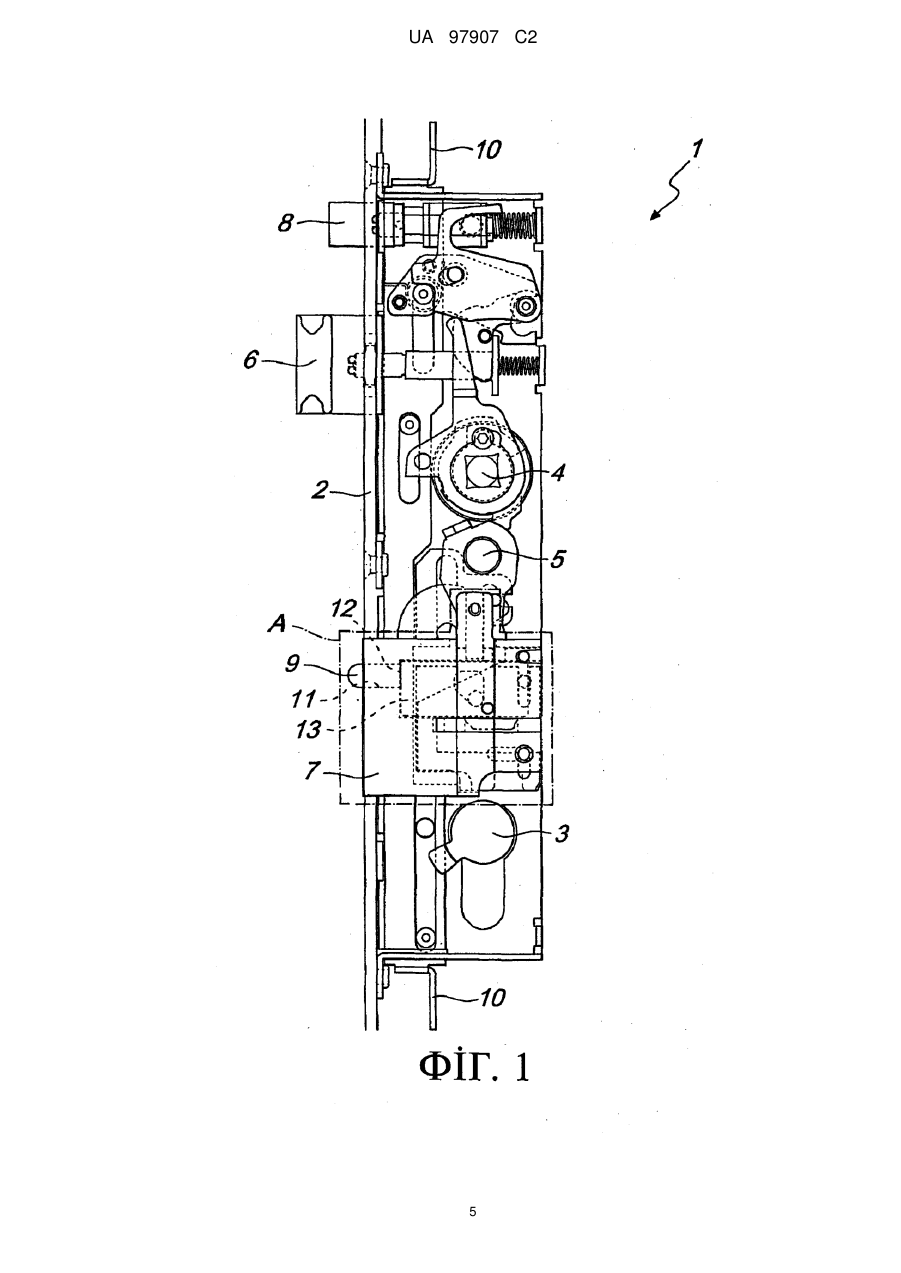

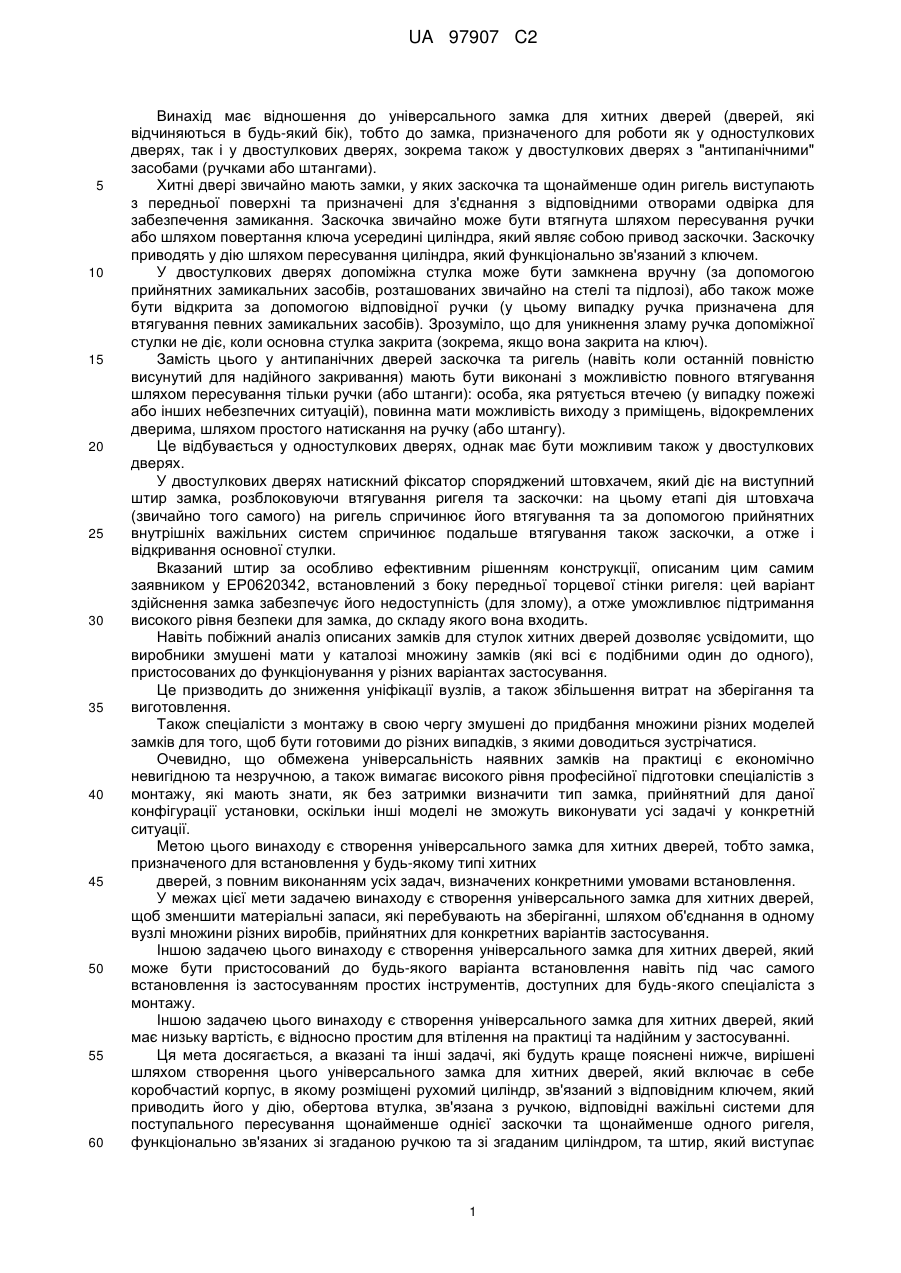

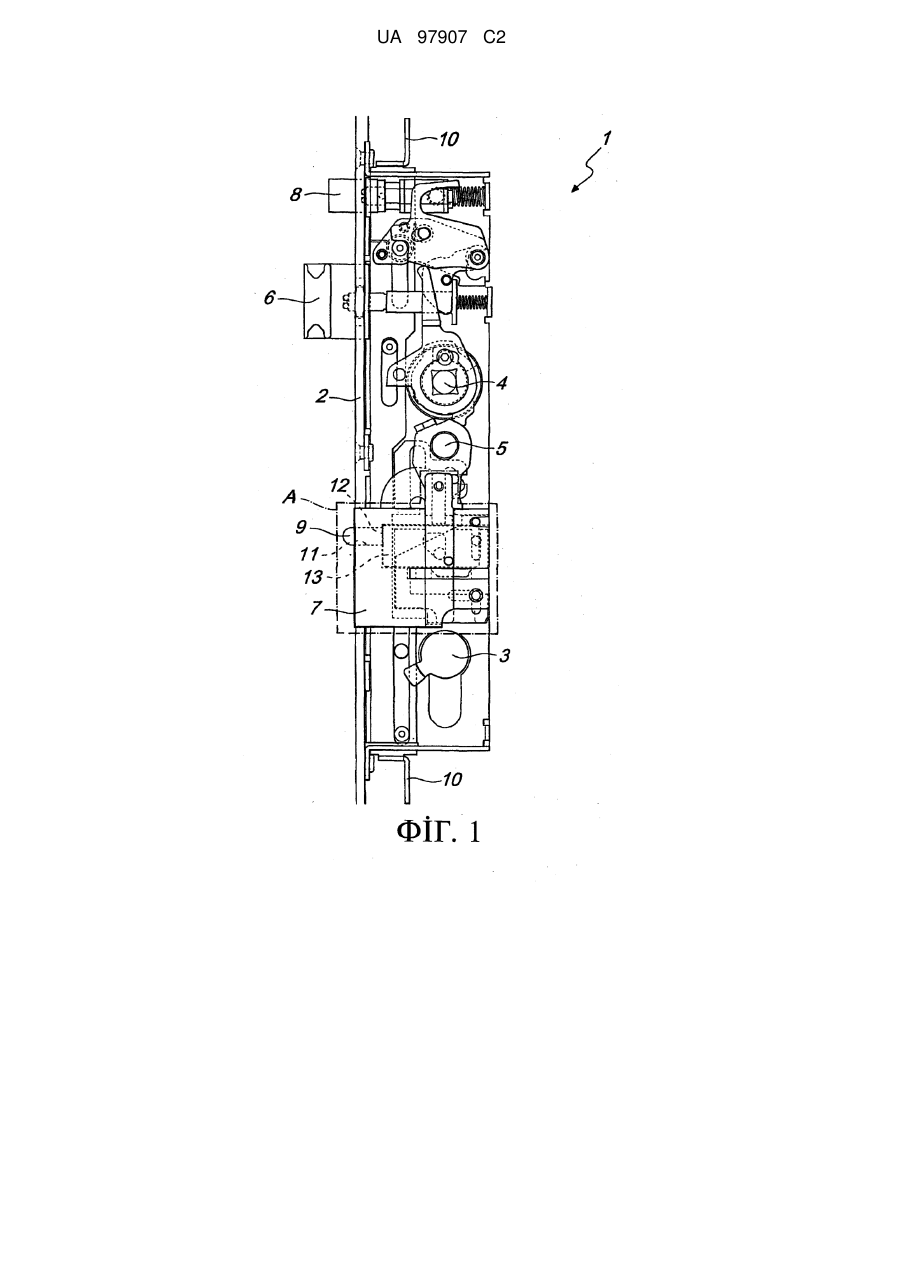

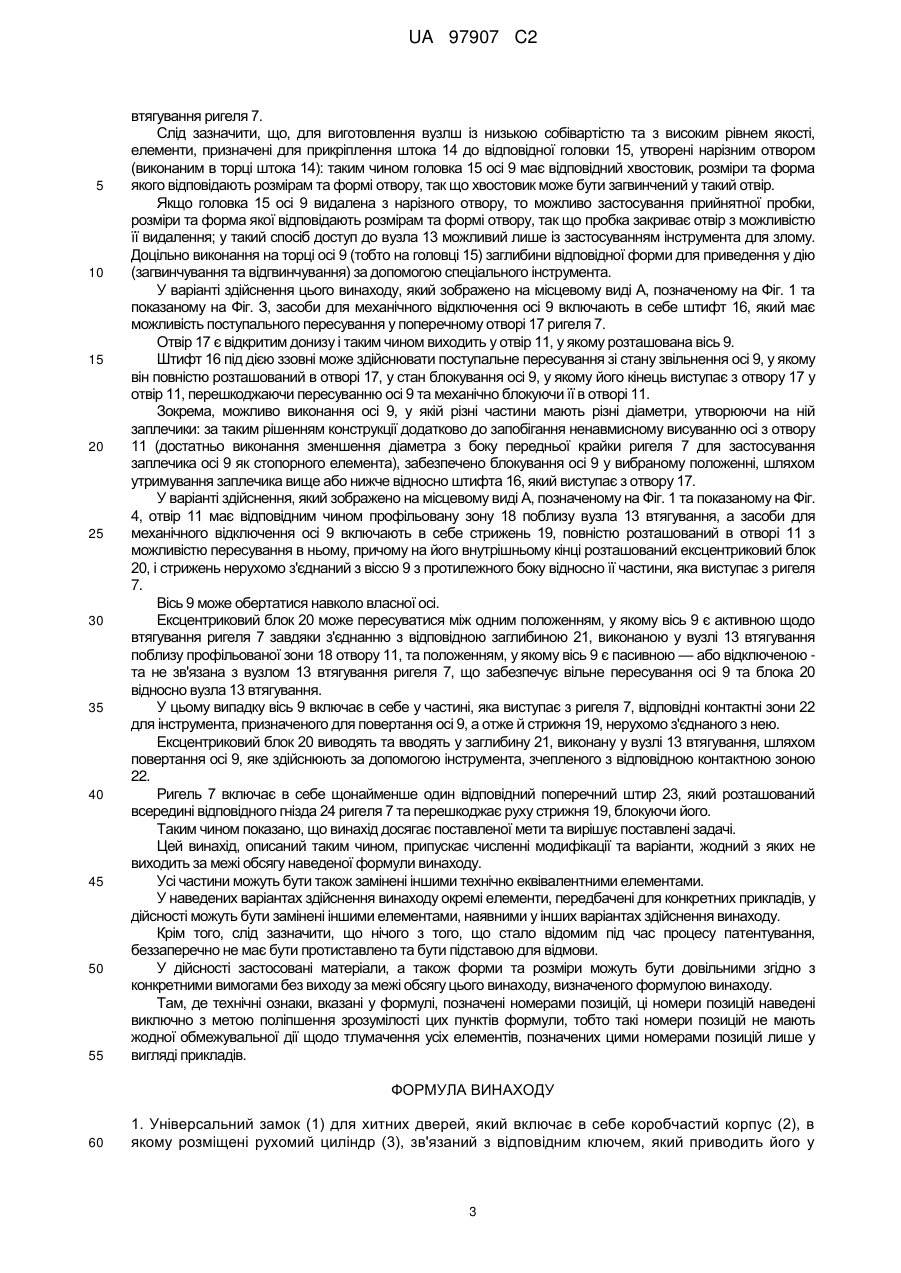

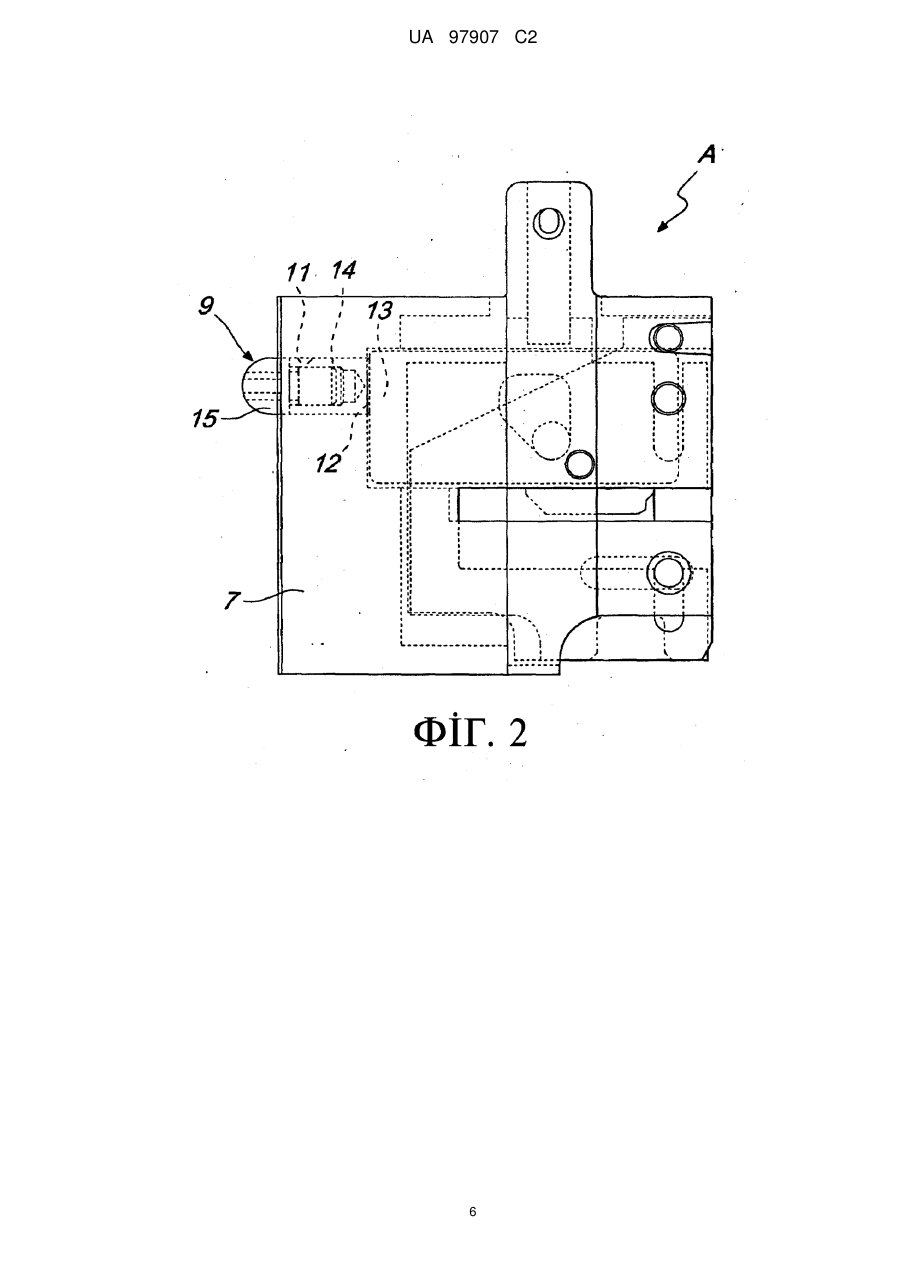

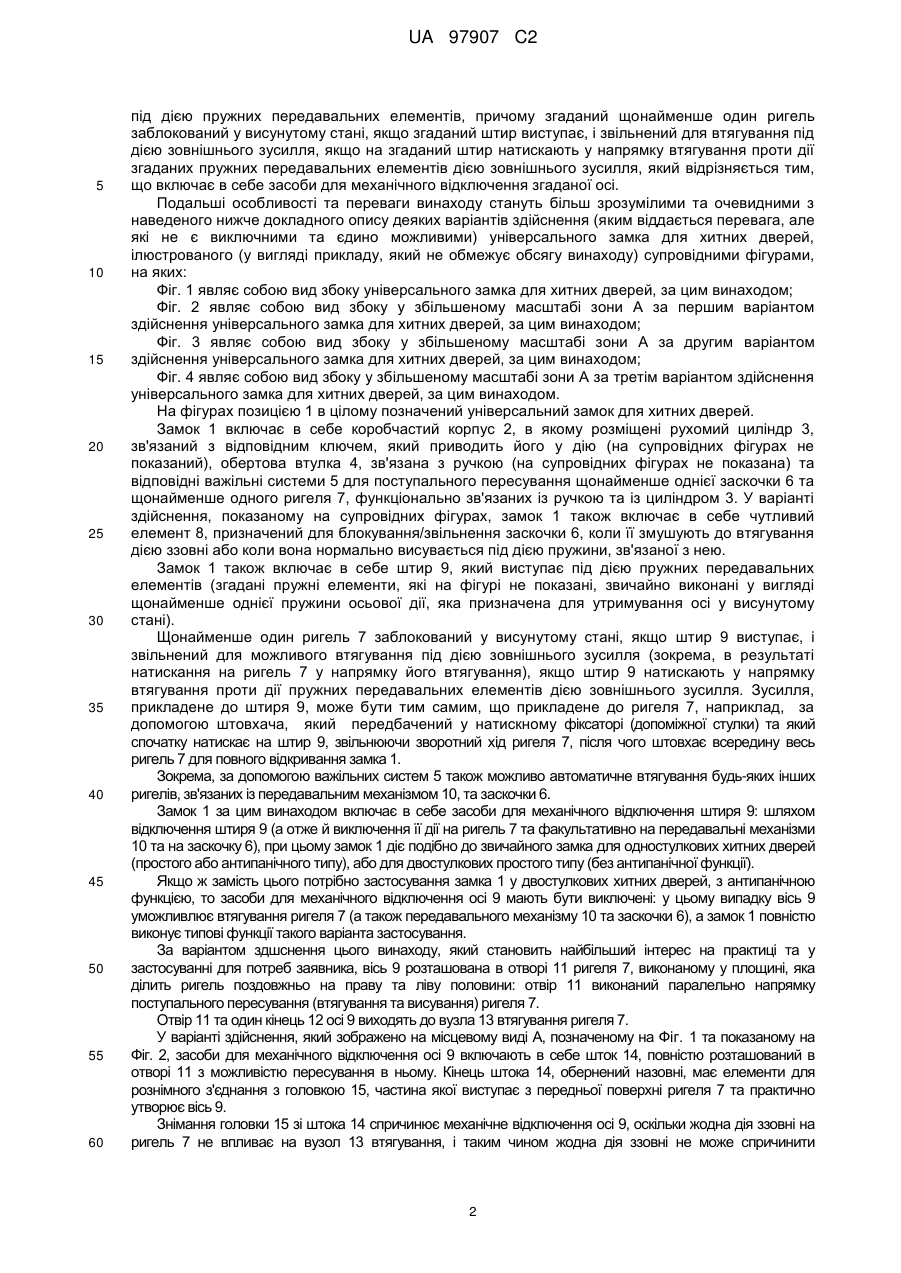

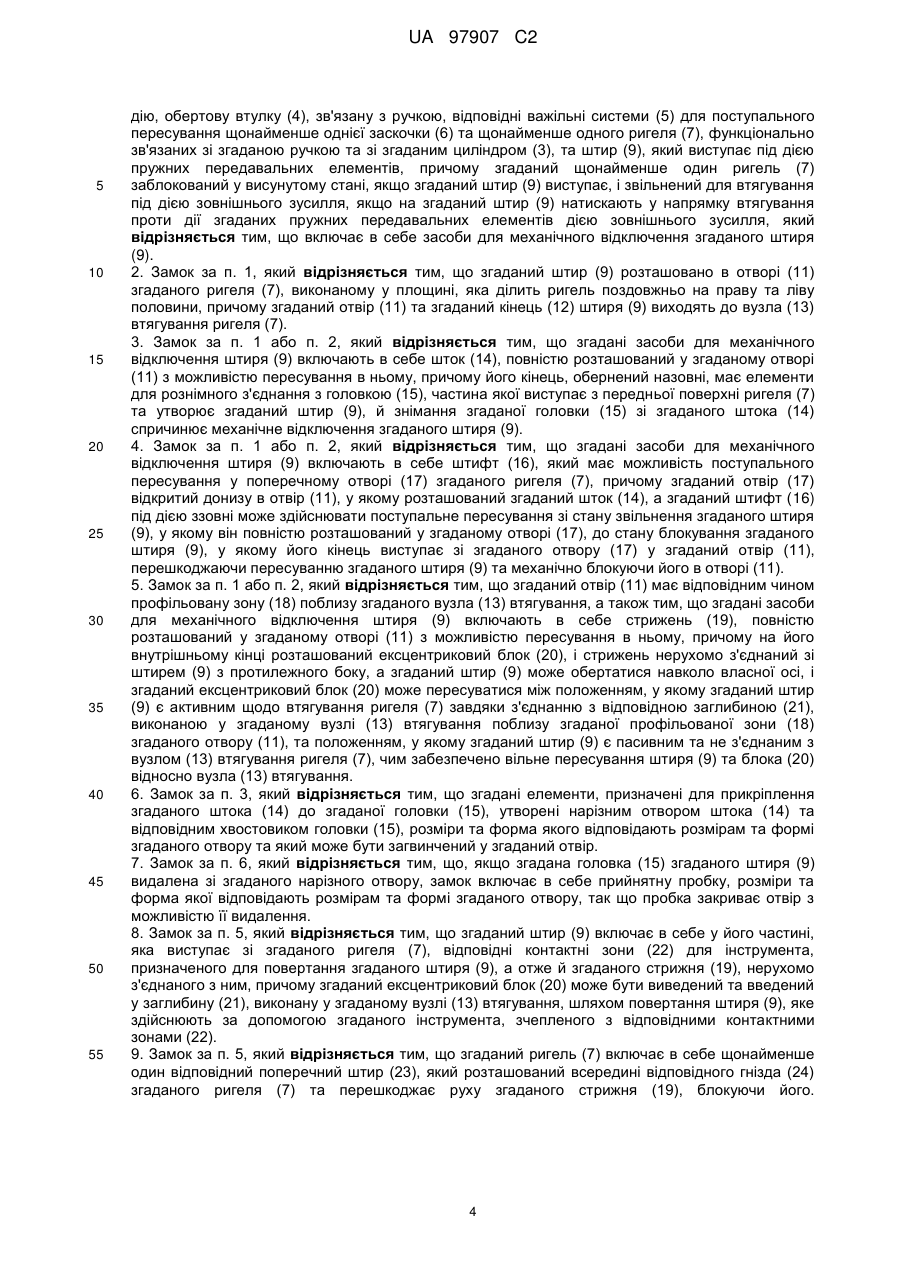

Реферат: Універсальний замок (1) для хитних дверей має коробчастий корпус (2), в якому розміщені рухомий циліндр (3), зв'язаний з ключем, й інші елементи. Обертова втулка (4) зв'язана з ручкою. Відповідні важелі (5) забезпечують поступальне пересування щонайменше однієї заскочки (6) та щонайменше одного ригеля (7), які зв'язані із ручкою та із циліндром (3). Штир (9) виступає із ригеля в напрямку його руху під дією пружних передавальних елементів. Щонайменше один ригель (7) заблокований у висунутому стані, якщо штир (9) виступає, і звільнений для втягування під дією зовнішнього зусилля, якщо на штир (9) натискають у напрямку втягування проти дії пружних передавальних елементів. Згаданий штир може бути легко видаленим або встановленим. Замок (1) має засоби для механічного відключення штиря (9). Винахід сприяє простому вмиканню або вимиканню антипанічної функції замка. UA 97907 C2 (12) UA 97907 C2 UA 97907 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до універсального замка для хитних дверей (дверей, які відчиняються в будь-який бік), тобто до замка, призначеного для роботи як у одностулкових дверях, так і у двостулкових дверях, зокрема також у двостулкових дверях з "антипанічними" засобами (ручками або штангами). Хитні двері звичайно мають замки, у яких заскочка та щонайменше один ригель виступають з передньої поверхні та призначені для з'єднання з відповідними отворами одвірка для забезпечення замикання. Заскочка звичайно може бути втягнута шляхом пересування ручки або шляхом повертання ключа усередині циліндра, який являє собою привод заскочки. Заскочку приводять у дію шляхом пересування циліндра, який функціонально зв'язаний з ключем. У двостулкових дверях допоміжна стулка може бути замкнена вручну (за допомогою прийнятних замикальних засобів, розташованих звичайно на стелі та підлозі), або також може бути відкрита за допомогою відповідної ручки (у цьому випадку ручка призначена для втягування певних замикальних засобів). Зрозуміло, що для уникнення зламу ручка допоміжної стулки не діє, коли основна стулка закрита (зокрема, якщо вона закрита на ключ). Замість цього у антипанічних дверей заскочка та ригель (навіть коли останній повністю висунутий для надійного закривання) мають бути виконані з можливістю повного втягування шляхом пересування тільки ручки (або штанги): особа, яка рятується втечею (у випадку пожежі або інших небезпечних ситуацій), повинна мати можливість виходу з приміщень, відокремлених дверима, шляхом простого натискання на ручку (або штангу). Це відбувається у одностулкових дверях, однак має бути можливим також у двостулкових дверях. У двостулкових дверях натискний фіксатор споряджений штовхачем, який діє на виступний штир замка, розблоковуючи втягування ригеля та заскочки: на цьому етапі дія штовхача (звичайно того самого) на ригель спричинює його втягування та за допомогою прийнятних внутрішніх важільних систем спричинює подальше втягування також заскочки, а отже і відкривання основної стулки. Вказаний штир за особливо ефективним рішенням конструкції, описаним цим самим заявником у ЕР0620342, встановлений з боку передньої торцевої стінки ригеля: цей варіант здійснення замка забезпечує його недоступність (для злому), а отже уможливлює підтримання високого рівня безпеки для замка, до складу якого вона входить. Навіть побіжний аналіз описаних замків для стулок хитних дверей дозволяє усвідомити, що виробники змушені мати у каталозі множину замків (які всі є подібними один до одного), пристосованих до функціонування у різних варіантах застосування. Це призводить до зниження уніфікації вузлів, а також збільшення витрат на зберігання та виготовлення. Також спеціалісти з монтажу в свою чергу змушені до придбання множини різних моделей замків для того, щоб бути готовими до різних випадків, з якими доводиться зустрічатися. Очевидно, що обмежена універсальність наявних замків на практиці є економічно невигідною та незручною, а також вимагає високого рівня професійної підготовки спеціалістів з монтажу, які мають знати, як без затримки визначити тип замка, прийнятний для даної конфігурації установки, оскільки інші моделі не зможуть виконувати усі задачі у конкретній ситуації. Метою цього винаходу є створення універсального замка для хитних дверей, тобто замка, призначеного для встановлення у будь-якому типі хитних дверей, з повним виконанням усіх задач, визначених конкретними умовами встановлення. У межах цієї мети задачею винаходу є створення універсального замка для хитних дверей, щоб зменшити матеріальні запаси, які перебувають на зберіганні, шляхом об'єднання в одному вузлі множини різних виробів, прийнятних для конкретних варіантів застосування. Іншою задачею цього винаходу є створення універсального замка для хитних дверей, який може бути пристосований до будь-якого варіанта встановлення навіть під час самого встановлення із застосуванням простих інструментів, доступних для будь-якого спеціаліста з монтажу. Іншою задачею цього винаходу є створення універсального замка для хитних дверей, який має низьку вартість, є відносно простим для втілення на практиці та надійним у застосуванні. Ця мета досягається, а вказані та інші задачі, які будуть краще пояснені нижче, вирішені шляхом створення цього універсального замка для хитних дверей, який включає в себе коробчастий корпус, в якому розміщені рухомий циліндр, зв'язаний з відповідним ключем, який приводить його у дію, обертова втулка, зв'язана з ручкою, відповідні важільні системи для поступального пересування щонайменше однієї заскочки та щонайменше одного ригеля, функціонально зв'язаних зі згаданою ручкою та зі згаданим циліндром, та штир, який виступає 1 UA 97907 C2 5 10 15 20 25 30 35 40 45 50 55 60 під дією пружних передавальних елементів, причому згаданий щонайменше один ригель заблокований у висунутому стані, якщо згаданий штир виступає, і звільнений для втягування під дією зовнішнього зусилля, якщо на згаданий штир натискають у напрямку втягування проти дії згаданих пружних передавальних елементів дією зовнішнього зусилля, який відрізняється тим, що включає в себе засоби для механічного відключення згаданої осі. Подальші особливості та переваги винаходу стануть більш зрозумілими та очевидними з наведеного нижче докладного опису деяких варіантів здійснення (яким віддається перевага, але які не є виключними та єдино можливими) універсального замка для хитних дверей, ілюстрованого (у вигляді прикладу, який не обмежує обсягу винаходу) супровідними фігурами, на яких: Фіг. 1 являє собою вид збоку універсального замка для хитних дверей, за цим винаходом; Фіг. 2 являє собою вид збоку у збільшеному масштабі зони А за першим варіантом здійснення універсального замка для хитних дверей, за цим винаходом; Фіг. 3 являє собою вид збоку у збільшеному масштабі зони А за другим варіантом здійснення універсального замка для хитних дверей, за цим винаходом; Фіг. 4 являє собою вид збоку у збільшеному масштабі зони А за третім варіантом здійснення універсального замка для хитних дверей, за цим винаходом. На фігурах позицією 1 в цілому позначений універсальний замок для хитних дверей. Замок 1 включає в себе коробчастий корпус 2, в якому розміщені рухомий циліндр 3, зв'язаний з відповідним ключем, який приводить його у дію (на супровідних фігурах не показаний), обертова втулка 4, зв'язана з ручкою (на супровідних фігурах не показана) та відповідні важільні системи 5 для поступального пересування щонайменше однієї заскочки 6 та щонайменше одного ригеля 7, функціонально зв'язаних із ручкою та із циліндром 3. У варіанті здійснення, показаному на супровідних фігурах, замок 1 також включає в себе чутливий елемент 8, призначений для блокування/звільнення заскочки 6, коли її змушують до втягування дією ззовні або коли вона нормально висувається під дією пружини, зв'язаної з нею. Замок 1 також включає в себе штир 9, який виступає під дією пружних передавальних елементів (згадані пружні елементи, які на фігурі не показані, звичайно виконані у вигляді щонайменше однієї пружини осьової дії, яка призначена для утримування осі у висунутому стані). Щонайменше один ригель 7 заблокований у висунутому стані, якщо штир 9 виступає, і звільнений для можливого втягування під дією зовнішнього зусилля (зокрема, в результаті натискання на ригель 7 у напрямку його втягування), якщо штир 9 натискають у напрямку втягування проти дії пружних передавальних елементів дією зовнішнього зусилля. Зусилля, прикладене до штиря 9, може бути тим самим, що прикладене до ригеля 7, наприклад, за допомогою штовхача, який передбачений у натискному фіксаторі (допоміжної стулки) та який спочатку натискає на штир 9, звільнюючи зворотний хід ригеля 7, після чого штовхає всередину весь ригель 7 для повного відкривання замка 1. Зокрема, за допомогою важільних систем 5 також можливо автоматичне втягування будь-яких інших ригелів, зв'язаних із передавальним механізмом 10, та заскочки 6. Замок 1 за цим винаходом включає в себе засоби для механічного відключення штиря 9: шляхом відключення штиря 9 (а отже й виключення її дії на ригель 7 та факультативно на передавальні механізми 10 та на заскочку 6), при цьому замок 1 діє подібно до звичайного замка для одностулкових хитних дверей (простого або антипанічного типу), або для двостулкових простого типу (без антипанічної функції). Якщо ж замість цього потрібно застосування замка 1 у двостулкових хитних дверей, з антипанічною функцією, то засоби для механічного відключення осі 9 мають бути виключені: у цьому випадку вісь 9 уможливлює втягування ригеля 7 (а також передавального механізму 10 та заскочки 6), а замок 1 повністю виконує типові функції такого варіанта застосування. За варіантом здшснення цього винаходу, який становить найбільший інтерес на практиці та у застосуванні для потреб заявника, вісь 9 розташована в отворі 11 ригеля 7, виконаному у площині, яка ділить ригель поздовжньо на праву та ліву половини: отвір 11 виконаний паралельно напрямку поступального пересування (втягування та висування) ригеля 7. Отвір 11 та один кінець 12 осі 9 виходять до вузла 13 втягування ригеля 7. У варіанті здійснення, який зображено на місцевому виді А, позначеному на Фіг. 1 та показаному на Фіг. 2, засоби для механічного відключення осі 9 включають в себе шток 14, повністю розташований в отворі 11 з можливістю пересування в ньому. Кінець штока 14, обернений назовні, має елементи для рознімного з'єднання з головкою 15, частина якої виступає з передньої поверхні ригеля 7 та практично утворює вісь 9. Знімання головки 15 зі штока 14 спричинює механічне відключення осі 9, оскільки жодна дія ззовні на ригель 7 не впливає на вузол 13 втягування, і таким чином жодна дія ззовні не може спричинити 2 UA 97907 C2 5 10 15 20 25 30 35 40 45 50 55 втягування ригеля 7. Слід зазначити, що, для виготовлення вузлш із низькою собівартістю та з високим рівнем якості, елементи, призначені для прикріплення штока 14 до відповідної головки 15, утворені нарізним отвором (виконаним в торці штока 14): таким чином головка 15 осі 9 має відповідний хвостовик, розміри та форма якого відповідають розмірам та формі отвору, так що хвостовик може бути загвинчений у такий отвір. Якщо головка 15 осі 9 видалена з нарізного отвору, то можливо застосування прийнятної пробки, розміри та форма якої відповідають розмірам та формі отвору, так що пробка закриває отвір з можливістю її видалення; у такий спосіб доступ до вузла 13 можливий лише із застосуванням інструмента для злому. Доцільно виконання на торці осі 9 (тобто на головці 15) заглибини відповідної форми для приведення у дію (загвинчування та відгвинчування) за допомогою спеціального інструмента. У варіанті здійснення цього винаходу, який зображено на місцевому виді А, позначеному на Фіг. 1 та показаному на Фіг. З, засоби для механічного відключення осі 9 включають в себе штифт 16, який має можливість поступального пересування у поперечному отворі 17 ригеля 7. Отвір 17 є відкритим донизу і таким чином виходить у отвір 11, у якому розташована вісь 9. Штифт 16 під дією ззовні може здійснювати поступальне пересування зі стану звільнення осі 9, у якому він повністю розташований в отворі 17, у стан блокування осі 9, у якому його кінець виступає з отвору 17 у отвір 11, перешкоджаючи пересуванню осі 9 та механічно блокуючи її в отворі 11. Зокрема, можливо виконання осі 9, у якій різні частини мають різні діаметри, утворюючи на ній заплечики: за таким рішенням конструкції додатково до запобігання ненавмисному висуванню осі з отвору 11 (достатньо виконання зменшення діаметра з боку передньої крайки ригеля 7 для застосування заплечика осі 9 як стопорного елемента), забезпечено блокування осі 9 у вибраному положенні, шляхом утримування заплечика вище або нижче відносно штифта 16, який виступає з отвору 17. У варіанті здійснення, який зображено на місцевому виді А, позначеному на Фіг. 1 та показаному на Фіг. 4, отвір 11 має відповідним чином профільовану зону 18 поблизу вузла 13 втягування, а засоби для механічного відключення осі 9 включають в себе стрижень 19, повністю розташований в отворі 11 з можливістю пересування в ньому, причому на його внутрішньому кінці розташований ексцентриковий блок 20, і стрижень нерухомо з'єднаний з віссю 9 з протилежного боку відносно її частини, яка виступає з ригеля 7. Вісь 9 може обертатися навколо власної осі. Ексцентриковий блок 20 може пересуватися між одним положенням, у якому вісь 9 є активною щодо втягування ригеля 7 завдяки з'єднанню з відповідною заглибиною 21, виконаною у вузлі 13 втягування поблизу профільованої зони 18 отвору 11, та положенням, у якому вісь 9 є пасивною — або відключеною та не зв'язана з вузлом 13 втягування ригеля 7, що забезпечує вільне пересування осі 9 та блока 20 відносно вузла 13 втягування. У цьому випадку вісь 9 включає в себе у частині, яка виступає з ригеля 7, відповідні контактні зони 22 для інструмента, призначеного для повертання осі 9, а отже й стрижня 19, нерухомо з'єднаного з нею. Ексцентриковий блок 20 виводять та вводять у заглибину 21, виконану у вузлі 13 втягування, шляхом повертання осі 9, яке здійснюють за допомогою інструмента, зчепленого з відповідною контактною зоною 22. Ригель 7 включає в себе щонайменше один відповідний поперечний штир 23, який розташований всередині відповідного гнізда 24 ригеля 7 та перешкоджає руху стрижня 19, блокуючи його. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. Цей винахід, описаний таким чином, припускає численні модифікації та варіанти, жодний з яких не виходить за межі обсягу наведеної формули винаходу. Усі частини можуть бути також замінені іншими технічно еквівалентними елементами. У наведених варіантах здійснення винаходу окремі елементи, передбачені для конкретних прикладів, у дійсності можуть бути замінені іншими елементами, наявними у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що стало відомим під час процесу патентування, беззаперечно не має бути протиставлено та бути підставою для відмови. У дійсності застосовані матеріали, а також форми та розміри можуть бути довільними згідно з конкретними вимогами без виходу за межі обсягу цього винаходу, визначеного формулою винаходу. Там, де технічні ознаки, вказані у формулі, позначені номерами позицій, ці номери позицій наведені виключно з метою поліпшення зрозумілості цих пунктів формули, тобто такі номери позицій не мають жодної обмежувальної дії щодо тлумачення усіх елементів, позначених цими номерами позицій лише у вигляді прикладів. ФОРМУЛА ВИНАХОДУ 60 1. Універсальний замок (1) для хитних дверей, який включає в себе коробчастий корпус (2), в якому розміщені рухомий циліндр (3), зв'язаний з відповідним ключем, який приводить його у 3 UA 97907 C2 5 10 15 20 25 30 35 40 45 50 55 дію, обертову втулку (4), зв'язану з ручкою, відповідні важільні системи (5) для поступального пересування щонайменше однієї заскочки (6) та щонайменше одного ригеля (7), функціонально зв'язаних зі згаданою ручкою та зі згаданим циліндром (3), та штир (9), який виступає під дією пружних передавальних елементів, причому згаданий щонайменше один ригель (7) заблокований у висунутому стані, якщо згаданий штир (9) виступає, і звільнений для втягування під дією зовнішнього зусилля, якщо на згаданий штир (9) натискають у напрямку втягування проти дії згаданих пружних передавальних елементів дією зовнішнього зусилля, який відрізняється тим, що включає в себе засоби для механічного відключення згаданого штиря (9). 2. Замок за п. 1, який відрізняється тим, що згаданий штир (9) розташовано в отворі (11) згаданого ригеля (7), виконаному у площині, яка ділить ригель поздовжньо на праву та ліву половини, причому згаданий отвір (11) та згаданий кінець (12) штиря (9) виходять до вузла (13) втягування ригеля (7). 3. Замок за п. 1 або п. 2, який відрізняється тим, що згадані засоби для механічного відключення штиря (9) включають в себе шток (14), повністю розташований у згаданому отворі (11) з можливістю пересування в ньому, причому його кінець, обернений назовні, має елементи для рознімного з'єднання з головкою (15), частина якої виступає з передньої поверхні ригеля (7) та утворює згаданий штир (9), й знімання згаданої головки (15) зі згаданого штока (14) спричинює механічне відключення згаданого штиря (9). 4. Замок за п. 1 або п. 2, який відрізняється тим, що згадані засоби для механічного відключення штиря (9) включають в себе штифт (16), який має можливість поступального пересування у поперечному отворі (17) згаданого ригеля (7), причому згаданий отвір (17) відкритий донизу в отвір (11), у якому розташований згаданий шток (14), а згаданий штифт (16) під дією ззовні може здійснювати поступальне пересування зі стану звільнення згаданого штиря (9), у якому він повністю розташований у згаданому отворі (17), до стану блокування згаданого штиря (9), у якому його кінець виступає зі згаданого отвору (17) у згаданий отвір (11), перешкоджаючи пересуванню згаданого штиря (9) та механічно блокуючи його в отворі (11). 5. Замок за п. 1 або п. 2, який відрізняється тим, що згаданий отвір (11) має відповідним чином профільовану зону (18) поблизу згаданого вузла (13) втягування, а також тим, що згадані засоби для механічного відключення штиря (9) включають в себе стрижень (19), повністю розташований у згаданому отворі (11) з можливістю пересування в ньому, причому на його внутрішньому кінці розташований ексцентриковий блок (20), і стрижень нерухомо з'єднаний зі штирем (9) з протилежного боку, а згаданий штир (9) може обертатися навколо власної осі, і згаданий ексцентриковий блок (20) може пересуватися між положенням, у якому згаданий штир (9) є активним щодо втягування ригеля (7) завдяки з'єднанню з відповідною заглибиною (21), виконаною у згаданому вузлі (13) втягування поблизу згаданої профільованої зони (18) згаданого отвору (11), та положенням, у якому згаданий штир (9) є пасивним та не з'єднаним з вузлом (13) втягування ригеля (7), чим забезпечено вільне пересування штиря (9) та блока (20) відносно вузла (13) втягування. 6. Замок за п. 3, який відрізняється тим, що згадані елементи, призначені для прикріплення згаданого штока (14) до згаданої головки (15), утворені нарізним отвором штока (14) та відповідним хвостовиком головки (15), розміри та форма якого відповідають розмірам та формі згаданого отвору та який може бути загвинчений у згаданий отвір. 7. Замок за п. 6, який відрізняється тим, що, якщо згадана головка (15) згаданого штиря (9) видалена зі згаданого нарізного отвору, замок включає в себе прийнятну пробку, розміри та форма якої відповідають розмірам та формі згаданого отвору, так що пробка закриває отвір з можливістю її видалення. 8. Замок за п. 5, який відрізняється тим, що згаданий штир (9) включає в себе у його частині, яка виступає зі згаданого ригеля (7), відповідні контактні зони (22) для інструмента, призначеного для повертання згаданого штиря (9), а отже й згаданого стрижня (19), нерухомо з'єднаного з ним, причому згаданий ексцентриковий блок (20) може бути виведений та введений у заглибину (21), виконану у згаданому вузлі (13) втягування, шляхом повертання штиря (9), яке здійснюють за допомогою згаданого інструмента, зчепленого з відповідними контактними зонами (22). 9. Замок за п. 5, який відрізняється тим, що згаданий ригель (7) включає в себе щонайменше один відповідний поперечний штир (23), який розташований всередині відповідного гнізда (24) згаданого ригеля (7) та перешкоджає руху згаданого стрижня (19), блокуючи його. 4 UA 97907 C2 5 UA 97907 C2 6 UA 97907 C2 7 UA 97907 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 8
