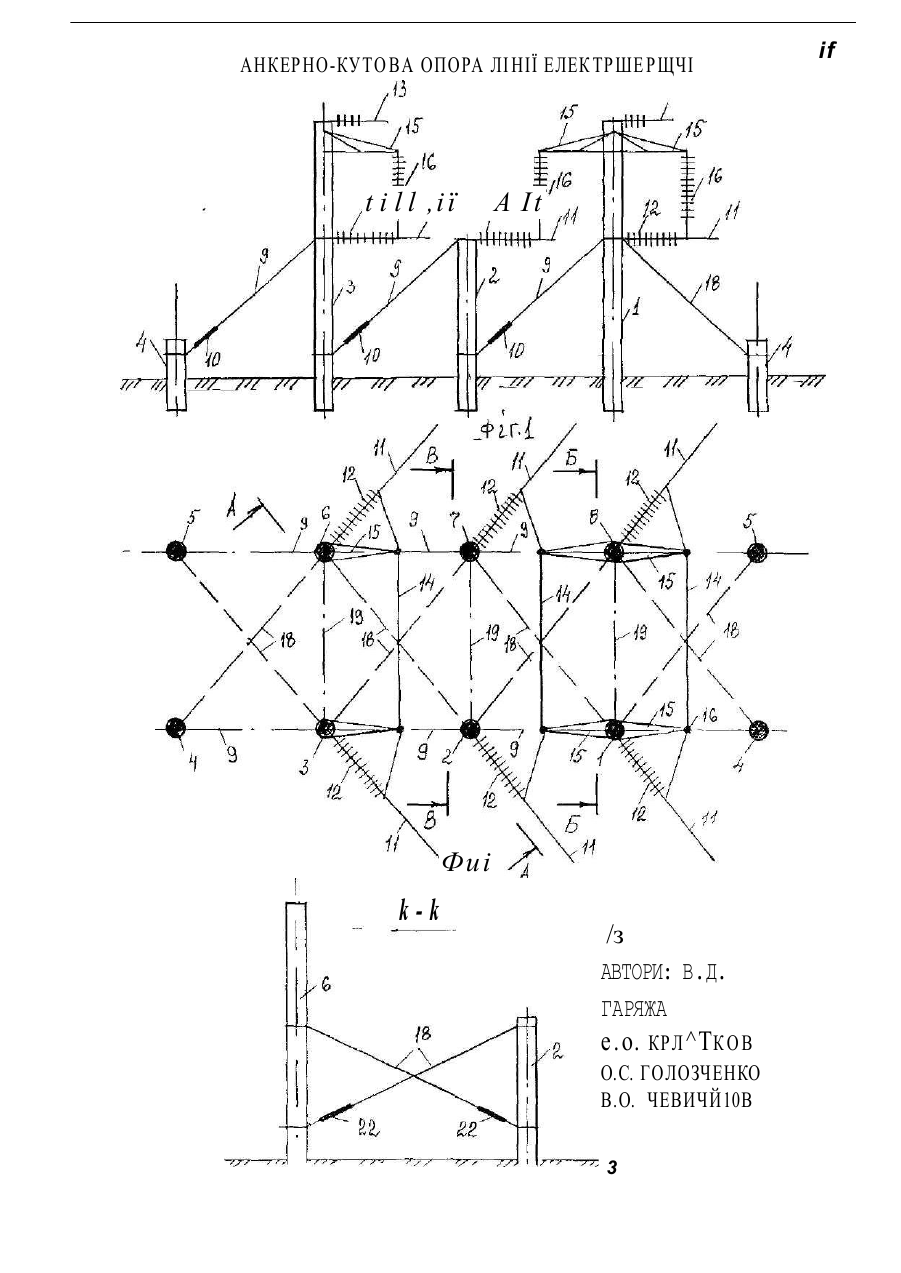

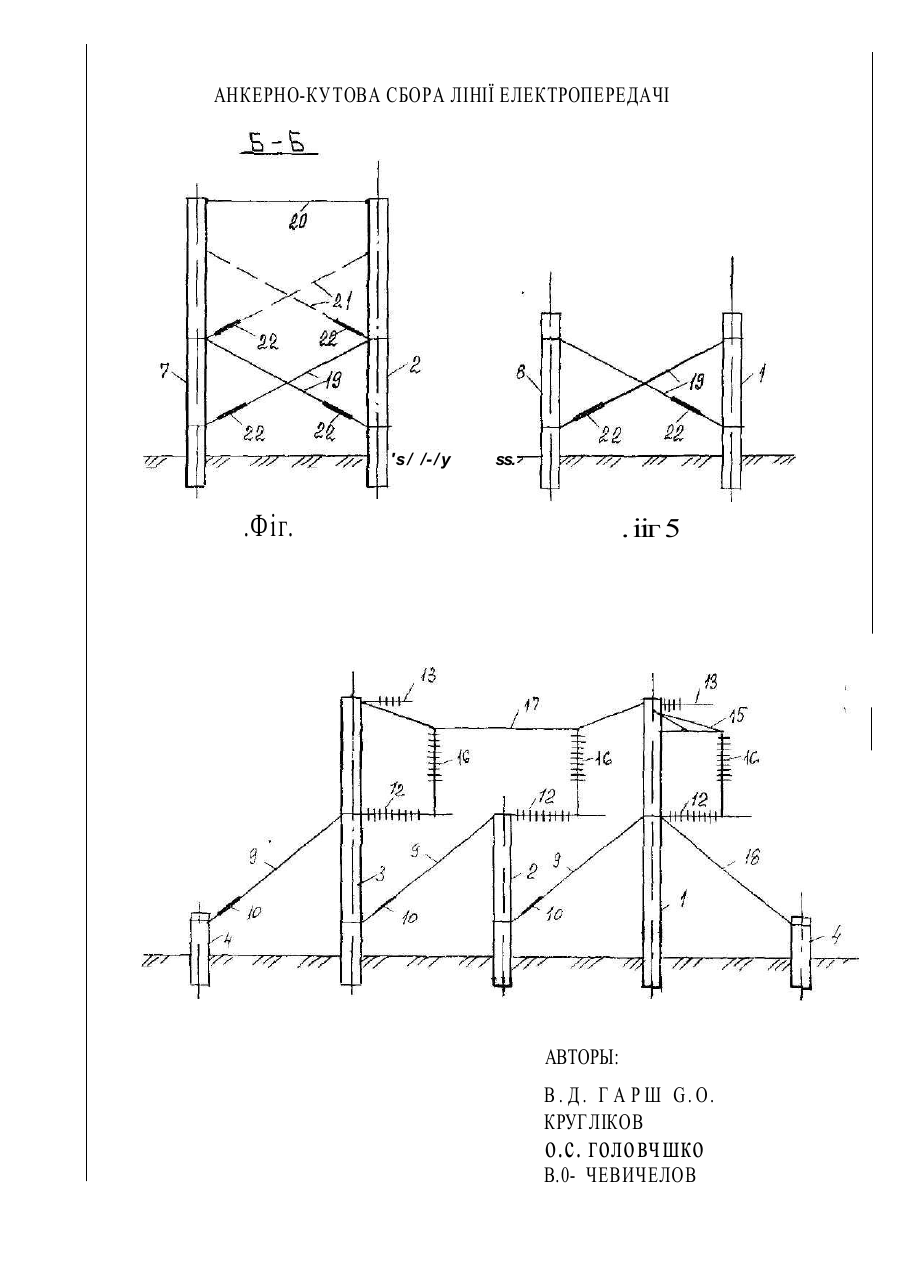

АНКЕРНО-КУТОВА ОПОРА ЛІНІЇ ЕЛЕКТРОПЕРЕДАЧІ ' Е 04 Н 12/00 Припускаємий винахід відноситься до будівництва ліній електро передачі високої напруги • '< * Відома анкерно-кутова опора по свідоцтву Державного комітету по винаходам і відкриттям при ДШТ СРСР № І5І6594 АІ Е 04 Н 12/00, Яка включає основні і додаткові стояки , установлені в площинах паралельних площині бісектриси кута повороту лінії електропередачі , розташовані симетрично відносно бісектриси кута повороа £ лінії і з"е#нані між собою системою гнучких скісних зв"язків та горизонталь них стякок, дроти і блискавказахистні троси» які прикріплюються до основних стояків, при цьому додаткові стояки розташовані з боку ; [ зовнішнього кута повороту лінії електропередачі . До недоліків згаданної опори слід віднести нерівномірне навантаж зкення стояків, до яких прикріплюються дроти , в аварійному режимі роботи опори. Так» навантаження від обриву дроту на перші з боку внутрішнього кута повороту лінії стояки передаються на сусідні стояки трьома гнучкими зв**язками, а навантаження на всі інші стояки передаються на сусідні стояки чотирма гнучкими зв"язками . Таким чинш перші з боку внутрішнього кута повороту лінії стояки перевантажені в порівнянні із іншими стояками, що зменшув несучу здібність опори » В основу винаходу поставлено задачу збільшення несучої здібності опорі за рахунок рівномірного навантаження всіх стояків , до яких прикриплюються дроти і троси, шляхом установки додаткової пари стояків з боку внутрішнього кута повороту лінії і передачею на них додатковою парою гнучких елементів навантаження від обриву дротів , прикріпленнях до перлих з боку внутрішнього кута повороту лінії s стояків, що дозволяє розширита область застосування опорі та знизити вартість будівництва. 2. На фіг.І показана анкерно-кутова опора /вид збоку/; на фіг.2-вид опори в плані; на фіг.З - розріз А-А фіг.2; на фіг.4 - розріз Б-Б фіг.2; на фіг.5 - розріз В-В фіг.2; на фіг.6 - варіант прикріплення гірлянд для відводу шлейфів дротів до тросової підвіски . Стояки /переважно залізобетонні/ 1 * 8 установлюються в площинах паралельних вертикальній площині бісектриси кута повороту лінії. , Стояки 1 * 8 з'єднуються між собою елементами 9, 18 і 19, а додатково установлені з боку внутрішнього кута повороту лінії стояки 4 і 5 з'єднуються із стояками І і 8 скісними гнучкими елементами 18, Стояки І 4- 8 з'єднуються між собою у ірх площинах гнучкими елементами 9 з натяжними устроями для створення попередаього напруження 10. Дроти II з допомогою натяжних гірлянд 12 прик'риплені до стояків 1,2,3 і 6,7,8 в місцях кріплення верхніх кінців гнучких елементів 9, або беспосередньо біля місця кріплення верхніх кінців цих елементів . ^ Кріплення блискавкозахисних тросів ІЗ учиняється до стояків 1,3,6 і 8 більшої, чим остальні стояки, висоти. . Для відводу шлейфів дротів 14 передбачені консольні траверзи 15 та підвісні гірлянди ізоляторів 16. Можливе кріплення підвісних гірлянд 16 для відводу шлейфів середньої і лівої фаз 3 допомогою гнучкої підвіски 17 /фиг.6/. Між стояками І і 7, 2 і 6, 3 і 5, 4 і 6, Зі 7, 2 і 8, І і 5 т а 8 і передбачені .гнучкі елементи 18 /фіг.З/. На фіг. 2 ці 4 елементи умовно показано пунктиром . Гнучкі хрестоподібні елементи 19 установлюються між стояками Іі 8, 2 і 7 , 3і 6 /фіг.4 та фіг. 5/, а між високими стояками І і 8 та З і 6 установлюється гнучка стяжка 20, яка прикріплюється до стояків на .рівні кріплення блискавкозахисних тросів /фіг.4/. При більшій висоті стояків І , 3, 6 і 8 може бути установлений другий ярус хрестоподібних елементів 21. При необхідності, для спрощення монтажу, в елементах 18, 19 і 21 можливе передбачення натяжних пристроїв 22. На фіг. 2 елементи 18 і 19 умовно показані пунктиром і штрихпунктиром . При малих кутах повороту лінії близьких до 0°, гнучкі скісні елементи 9 можуть не установлюватись . Конструкція працює слідуючим чином:горизонтальне навантаження від дротів сприймається стояком до якого прикріплюється фаза і з допомого » * скісних гнучких елементів передається на сусідні стояки в місцях кріплення нижніх кінців елементів » з якими цей стояк зв иязаний. Оскільки плече прикладання навантаження зменщуеться - сутьево знижується діючий на стояк вигинаючий момент, . , / Горизонтальні навантаження від блискавко^захисних тросів сприймаються стояками аналогічним способом, змінюється лиш плече прикладання навантаження. При необхідності для зменшення плеча прикладення навантажень , від тросів» можливе виконання другого ярусу зв иязків /елемента , 21/. Наприклад» навантаження від дротів» прикладене до стояка І системою зв"язків 9, 18 і 19, буде передана на стояки 2,7,8 і 5» У або навантаження від тросу прикладена до стояка 3 системою звиязків v буде передане на стояки 4, 5, 6 f 7. . , Для погашення складових горизонтального навантаження від тросу , направленого перпендикулярно бісектрисі кута повороту в режимі коли ч обидва троси не обірвані передбачена затяжка 20. Запропоноване конструктивне рішення дозволяє відмовитись в разі випадків від важких багатодільних і дорогах металевих опор на лініяхвисокої та зверквисокої напруги 330, 500 і 750 кВ. Іїримінення опори дасть можливість одержати значку економію профільної конструктивної сталі, знизити трудозатраты на збірну і установку опори , скоротити терміни спорудаення ліній еле#«£!3?ївйедач. , і АНКЕРНО-КУТО ВА ОПОРА ЛІ НІЇ ЕЛЕК ТРШЕ РЩЧІ t i l l ,і ї A It Фиі k-k /з АВТОРИ: В.Д. ГАРЯЖА e.o. КРЛ ^Т К О В O.C. ГОЛОЗЧЕНКО B.O. ЧЕВИЧЙ10В 3 if АНКЕРНО-КУТОВА СБОРА ЛІНІЇ ЕЛЕКТРОПЕРЕДАЧІ 's / /- / у ss. .Фіг. . ііг 5 АВТОРЫ: В . Д . Г А Р Ш G. O. КРУГЛІКОВ о.с. головчшко В.0- ЧЕВИЧЕЛОВ

Дивитися

Додаткова інформація

Назва патенту англійською

Anchor-angle support of electric transmission line

Автори англійською

Gariazha Vasyl Dmytrovych, Kruglikov Yevhen Oleksandrovych, Golovchenko Oleksii Semenovych, Chevichelov Valerii Oleksiiovych

Назва патенту російською

Анкерно-угловая опора линии электропередачи

Автори російською

Гаряжа Василий Дмитриевич, Кругликов Евгений Александрович, Головченко Алексей Семенович, Чевичелов Валерий Алексеевич

МПК / Мітки

МПК: E04H 12/00

Мітки: електропередачі, опора, лінії, анкерно-кутова
