З’єднувальний пристрій з глушником для стрілецької зброї

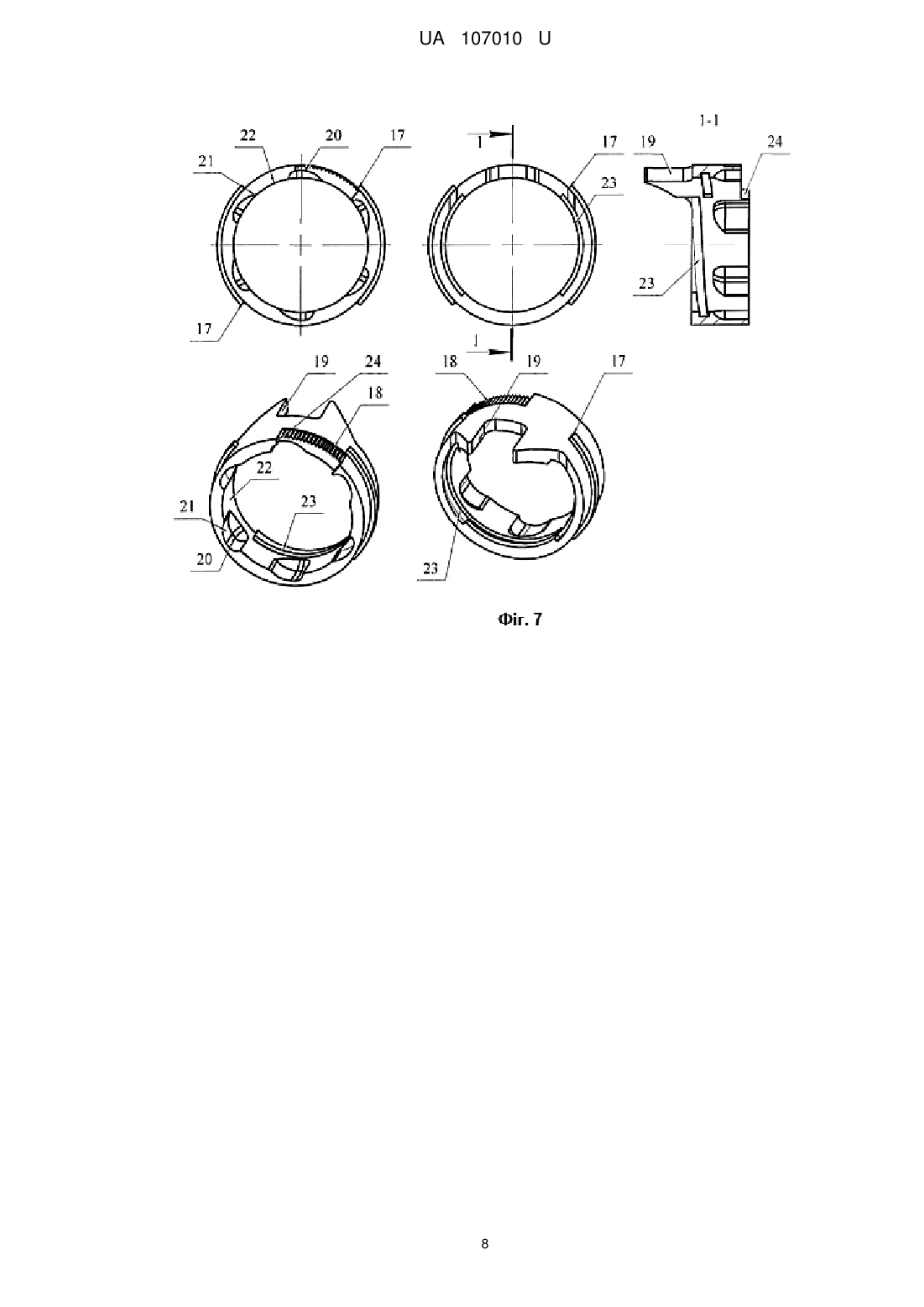

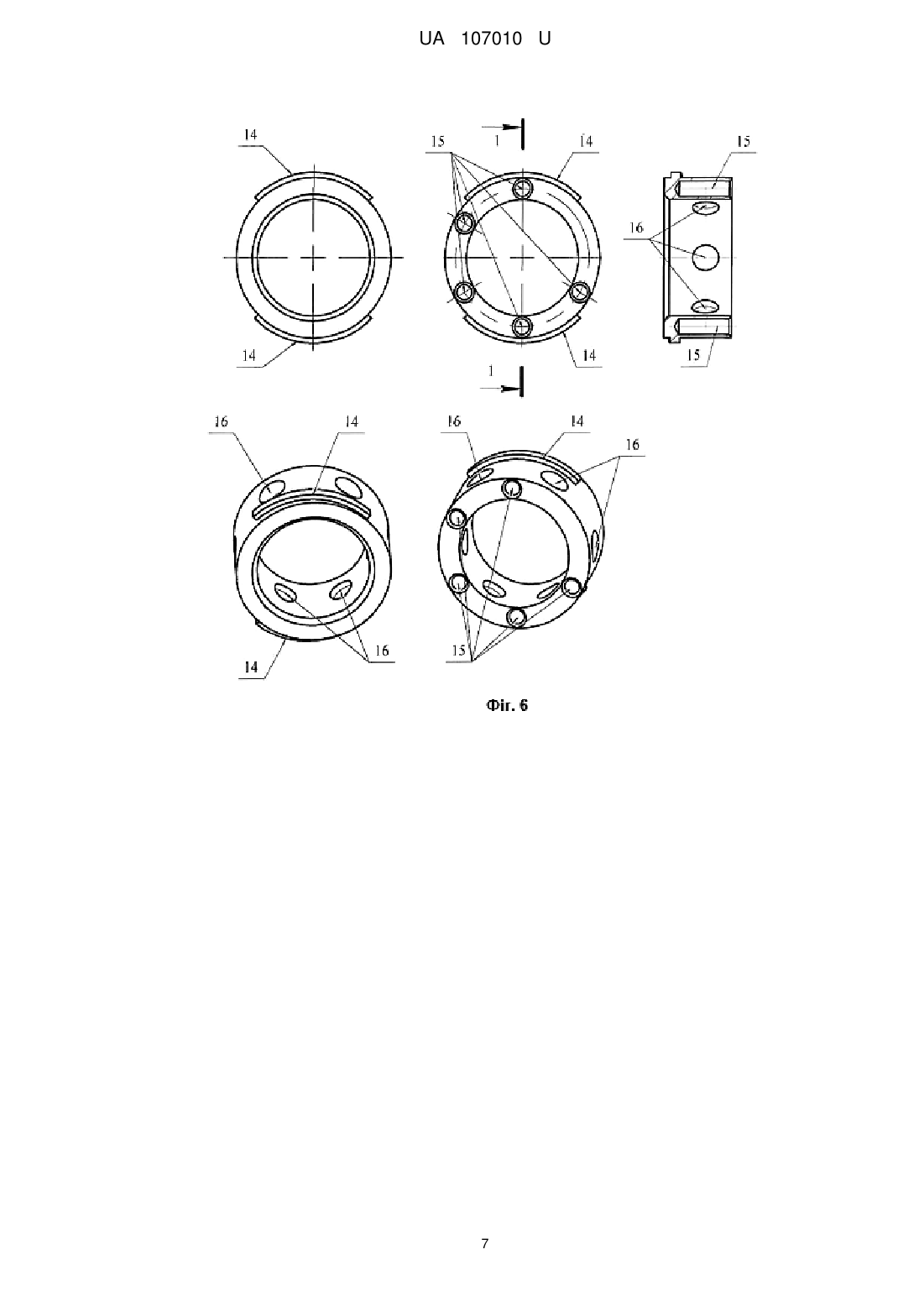

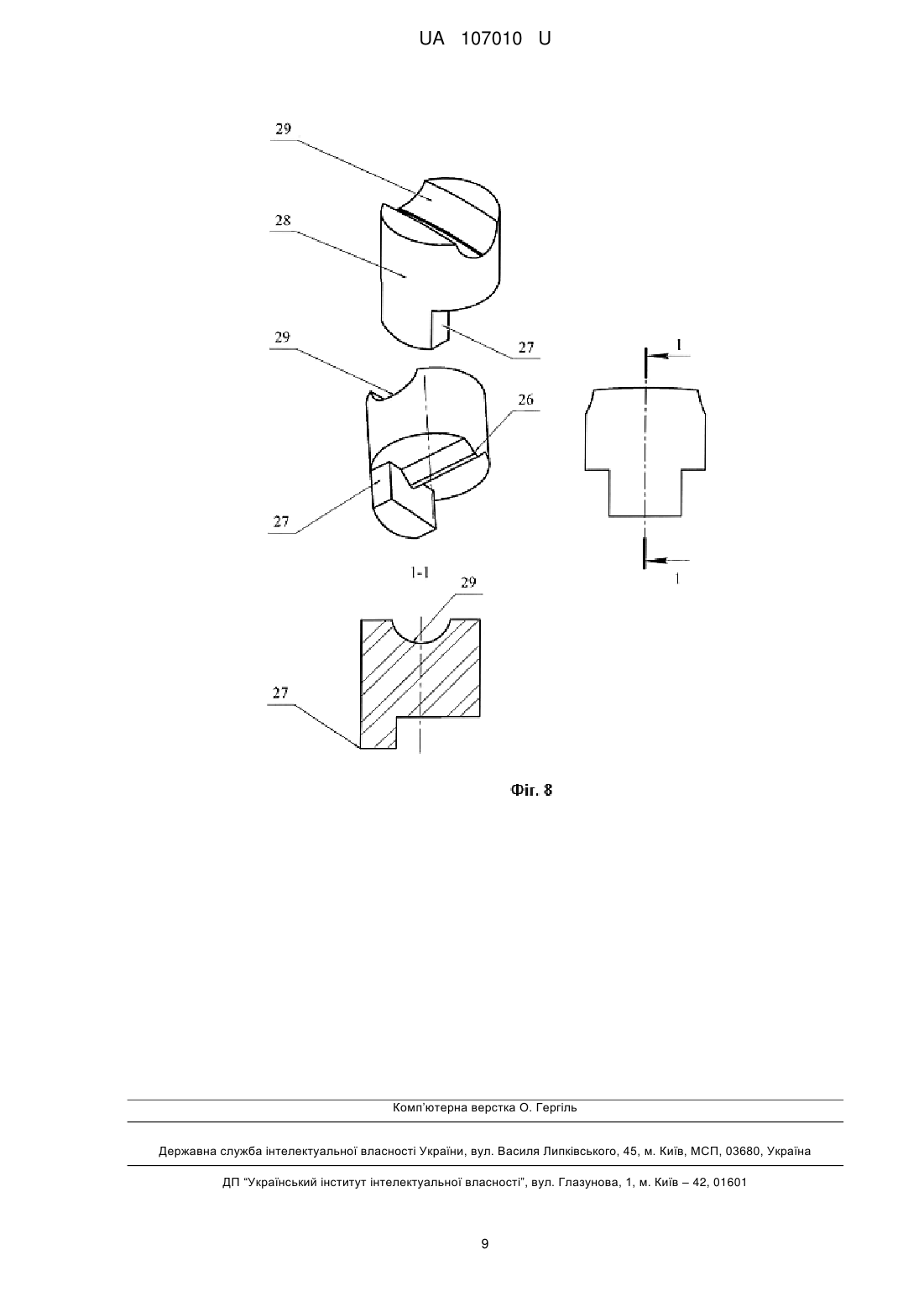

Реферат: З'єднувальний пристрій з глушником для стрілецької зброї містить корпус, сепаратор, фіксатор, глушник і фіксуючі елементи, які виконані з можливістю обертання. Глушник виконаний у вигляді котушок різної конфігурації, які утворюють камери глушника, що сполучені через корпус у вигляді порожнистого циліндра з корпусом фіксатора, який оснащений шипами, прямим пазом, кільцевою канавкою, отвором в корпусі фіксатора для шплінта з радіусною канавкою, циліндровим і зубчастим шипами. Фіксатор виконаний з прямими шипами, спіралеподібними пазами з сегментними вирізами, п-подібним пазом і зубчастою поверхнею та однією стороною за допомогою кульок спіралеподібного паза сполучений з сепаратором, оснащеним спіралеподібними шипами з сегментними вирізами і отворами для розміщення кульок і шипів, а іншою стороною - крізь прямі шипи сполучений з корпусом фіксатора, на якому розташована муфта та стопорне кільце. Фіксатор обладнаний п-подібним пазом для з'єднання із стійкою мушки стрілецької зброї, яке не має різьблення на кінці ствола. UA 107010 U (54) З'ЄДНУВАЛЬНИЙ ПРИСТРІЙ З ГЛУШНИКОМ ДЛЯ СТРІЛЕЦЬКОЇ ЗБРОЇ UA 107010 U UA 107010 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до стрілецької зброї і призначена для швидкої фіксації глушника звуку пострілу на стрілецькій зброї, яка не має різьблення на кінці ствола. Відомий глушник звуку пострілу, що містить різьбову частину для приєднання до ствола зброї, кожух, сепаратор з конічними перегородками і центральним отвором для прольоту кулі, при цьому корпус глушника виконаний з двостінного кожуха, між стінками якого створений вакуум (див. патент RU № 2437048, МПК F41А21/30, опубл. 20.12.2011). Проте відомий глушник звуку пострілу не має кріплення для установки на стрілецькій зброї, яка не має різьблення на кінці ствола. Відомий вихровий глушник пострілу, що містить корпус-сепаратор, виконаний у вигляді порожнистого циліндра з жорстко закріпленими на внутрішній стінці діаметральними пелюстковими перегородками - лопатями, що не пересікають траєкторію проходження кулі, перпендикулярними центральній осі глушника і що розбивають об'єм на відсіки, розширювальні камери, закритого з обох боків кришками з центральними отворами, з різьбовим елементом кріплення до зброї, при цьому пелюстки виконані у вигляді лопатей, що частково перекриваються, не скручених посередині, розташованих під кутами від 10 до 30° і від 170 до 150° відносно осі корпусу-сепаратора, що створюють ряди розширювальних камер і завихорювачів, радіально зміщених на кут від 30 до 45°, сформованих з бічної поверхні корпусусепаратора до утворення осьового каналу для прольоту кулі та отворів великого розміру в його бічній поверхні, що має подовжній розріз із замками та прямокутні вікна на вхідному кінці для стягуючих гвинтів, виконаних у вигляді скоб, якими глушник стягується гайками між кришками з опорою на торці трубчастого кожуха, виконаного з пористого металу з відкритими порами, що надягає на корпус-сепаратор, причому частка кожуха, прилеглого до вхідної кришки, виконана непористою, а в передостанній розширювальній камері встановлено гумове кільце з центральним отвором, рівним калібру зброї, що спирається на шайбу, розташовану за виступами для стягуючих гвинтів, і на внутрішню поверхню корпусу-сепаратора (див. пaт. RU 2397422, МПК F41 А21/30 опубл. 20.08.2010). Проте відомий вихровий глушник пострілу з різьбовим елементом кріплення до зброї не може використовуватися на зброї, яка не має різьблення на кінці ствола. Відома система глушення звуку для вогнепальної зброї, що включає циліндровий корпус, що складається з 4-х частин, сепаратор, фіксатор, глушник звуку, кулачки, полум'ягасник, при цьому всі елементи розташовані на одній осі, а елементи механізму фіксації виконані з можливістю обертання (див. патент US № 8714301, МПК Р41А21/30, опубл. 06.05.2014). Відома система глушіння звуку для вогнепальної зброї вибрана як прототип. Прототип і пристрій, що заявляється, мають наступні спільні ознаки: - циліндровий корпус - сепаратор - фіксатор - глушник звуку пострілу. Проте відома система не може використовуватися на зброї, яка не має різьблення на кінці ствола. В основу корисної моделі поставлена задача створення швидкорознімного з'єднувального пристрою з глушником для стрілецької зброї, яка не має різьблення на кінці ствола. Поставлена задача вирішується тим,що в з'єднувальному пристрої з глушником для стрілецької зброї, що містить корпус, сепаратор, фіксатор, глушник і фіксуючі елементи, які виконані з можливістю обертання тим, що глушник виконаний у вигляді котушок різної конфігурації, які утворюють камери глушника, що сполучені через корпус у вигляді порожнистого циліндра з корпусом фіксатора, який забезпечений шипами, прямим пазом, кільцевою канавкою, отвором в корпусі фіксатора для шплінта з радіусною канавкою, циліндровим і зубчастим шипами, а фіксатор виконаний з прямими шипами, спіралеподібними пазами з сегментними вирізами, п-подібним пазом і зубчастою поверхнею та однією стороною за допомогою кульок і спіралеподібного паза сполучений з сепаратором, забезпеченим спіралеподібними шипами з сегментними вирізами і отворами для розміщення кульок і шипів, а іншою стороною - крізь прямі шипи сполучений з корпусом фіксатора, на якому розташована муфта та стопорне кільце, при цьому фіксатор обладнаний п-подібним пазом для з'єднання із стійкої мушки стрілецької зброї, яка не має різьблення на кінці ствола. Новим у корисній моделі, що заявляється, є те, що глушник виконаний у вигляді котушок різної конфігурації, які утворюють камери глушника, що сполучені через корпус у вигляді порожнистого циліндра з корпусом фіксатора, який забезпечений шипами, прямим пазом, кільцевою канавкою, отвором в корпусі фіксатора для шплінта з радіусною канавкою, циліндровим і зубчастим шипами, а фіксатор виконаний з прямими шипами, спіралеподібними 1 UA 107010 U 5 10 15 20 25 30 35 40 45 50 55 пазами з сегментними вирізами, п-подібним пазом і зубчастою поверхнею та однією стороною за допомогою кульок і спіралеподібного паза сполучений з сепаратором, забезпеченим спіралеподібними шипами з сегментними вирізами і отворами для розміщення кульок і шипів, а іншою стороною - крізь прямі шипи сполучений з корпусом фіксатора, на якому розташована муфта та стопорне кільце, при цьому фіксатор обладнаний п-подібним пазом для з'єднання із стійкої мушки стрілецької зброї, яка не має різьблення на кінці ствола. З'єднувальний пристрій з глушником для стрілецької зброї приведений на фіг. 1-8: 1 - З'єднувальний пристрій з глушником для стрілецької зброї 2 - Сепаратор 3 - Кульки 4 - Фіксатор 5 - Корпус фіксатора 6 - Шплінт 7 - Стопорне кільце 8 - Муфта 9 - Корпус 10 - Котушки 11 - Шип 12 - Прямий паз 13 - Отвір у корпусі фіксатора 14 - Спіралеподібний шип з сегментними вирізами 15 - отвір для шипа 16 - отвір для кульки 17 - Прямий шип 18 - Зубчаста поверхня 19 - П-подібний паз 20 - Поверхня паза 1 21 - Поверхня паза 2 22 - Поверхня паза 3 23 - Спіралеподібний паз з сегментними вирізами 24 - Паз 25 - Поверхня корпусу фіксатора 26 - Зубчастий шип 27 - Циліндровий шип 28 - Циліндрова поверхня 29 - Канавка радіусна 30 - Стойка мушки 31 - Кільцева канавка 32 - Камери глушника 33 - Поверхня гасника полум'я 34 - Притискна поверхня гасника полум'я З'єднувальний пристрій з глушником для стрілецької зброї 1, містить корпус 9, сепаратор 2, кульки 3, фіксатор 4, корпус фіксатора 5, при цьому глушник виконаний у вигляді котушок 10 різної конфігурації, які утворюють камери глушника 32, що сполучені через корпус 9 у вигляді порожнистого циліндра, з корпусом фіксатора 5, який забезпечений шипами 11, прямим пазом 12, кільцевою канавкою 31, отвором в корпусі фіксатора 13 для шплінта 6 з радіусною канавкою 29, циліндровим 27 і зубчастим 26 шипами, а фіксатор 4 виконаний з прямими шипами 17, спіралеподібними пазами з сегментними вирізами 23, п-подібним пазом 19 із зубчастою поверхнею 18 та однією стороною за допомогою кульок 3 і спіралеподібного паза 23 сполучений з сепаратором 2, забезпеченим спіралеподібними шипами з сегментними вирізами 14 і отворами для розміщення кульок 16 і шипів 15, а іншою стороною - крізь прямі шипи 17 сполучений з корпусом фіксатора 5, на якому розташована муфта 8 і стопорне кільце 7, при цьому фіксатор 4 обладнаний п-подібним пазом 19 для з'єднання із стійкої мушки 30 стрілецької зброї, яка не має різьблення на кінці ствола. Пристрій, що заявляється, має три стадії збірки: І стадія збірки - це таке розташування коли фіксатор 4, корпус фіксатора 5, кульки 3 та сепаратор 2 вільно зчленовуються і при привороті вступають у взаємодію своїми спіралеподібними пазами та шипами з сегментними вирізами і прямими пазами та шипами до того моменту, поки не досягнуть II стадії збірки. 2 UA 107010 U 5 10 15 ІІ стадія збірки - це таке взаємне розташування деталей коли в паз можливо встановити шплінт 6, закріпити його стопорним кільцем 7, при цьому кульки 3 знаходяться у вільному стані. Проворот фіксатора 4 приводить до початку примусового руху кульок 3. ІІІ стадія збірки - це таке розташування деталей коли при прокручуванні фіксатору 4 крізь спіралеподібний паз з сегментними вирізами 23 кульки 3 знаходяться в зафіксованому положенні, а сепаратор 2 продовжує рух у бік корпусу фіксатора 5 і шипи 11 не дозволяють йому провертатися довкола осі. Закінчення цієї стадії настає у ту мить, коли кульки 3 торкнутися поверхні гасника полум'я 33 і будуть вибрані всі люфти в пристрої, що заявляється. При цьому шплінт 6 зафіксується на зубчастій поверхні 18 своїм зубчастим шипом 26 і буде утримуватиметься в такому положенні стопорним кільцем 7. У цьому положенні всі деталі пристрою жорстко утримуються стопорним кільцем 7 від обертального руху. Для фіксації пристрою 1, що заявляється, на стрілецькій зброї кульки 3, що знаходяться на стадії збірки II переміщаються в положення стадії збірки III, при цьому здійснюється відцентровування пристрою, що заявляється, щодо каналу ствола стрілецької зброї, по конічної поверхні гасника полум'я 33 та конічної притискної поверхні гасника полум'я 34. Кульки 3 знаходяться в зафіксованому положенні та утримують гасник полум'я 34. Розбирання пристрою відбувається в зворотному порядку. Пристрій, що заявляється, дозволяє отримати наступний технічний результат - забезпечити глушником стрілецьку зброю, яка не має різьблення на кінці ствола. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 З'єднувальний пристрій з глушником для стрілецької зброї, що містить корпус, сепаратор, фіксатор, глушник і фіксуючі елементи, які виконані з можливістю обертання, який відрізняється тим, що глушник виконаний у вигляді котушок різної конфігурації, які утворюють камери глушника, що сполучені через корпус у вигляді порожнистого циліндра з корпусом фіксатора, який оснащений шипами, прямим пазом, кільцевою канавкою, отвором в корпусі фіксатора для шплінта з радіусною канавкою, циліндровим і зубчастим шипами, а фіксатор виконаний з прямими шипами, спіралеподібними пазами з сегментними вирізами, п-подібним пазом і зубчастою поверхнею та однією стороною за допомогою кульок спіралеподібного паза сполучений з сепаратором, оснащеним спіралеподібними шипами з сегментними вирізами і отворами для розміщення кульок і шипів, а іншою стороною - крізь прямі шипи сполучений з корпусом фіксатора, на якому розташована муфта та стопорне кільце, при цьому фіксатор обладнаний п-подібним пазом для з'єднання із стійкою мушки стрілецької зброї, яке не має різьблення на кінці ствола. 3 UA 107010 U 4 UA 107010 U 5 UA 107010 U 6 UA 107010 U 7 UA 107010 U 8 UA 107010 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
