Зубна щітка з насадкою

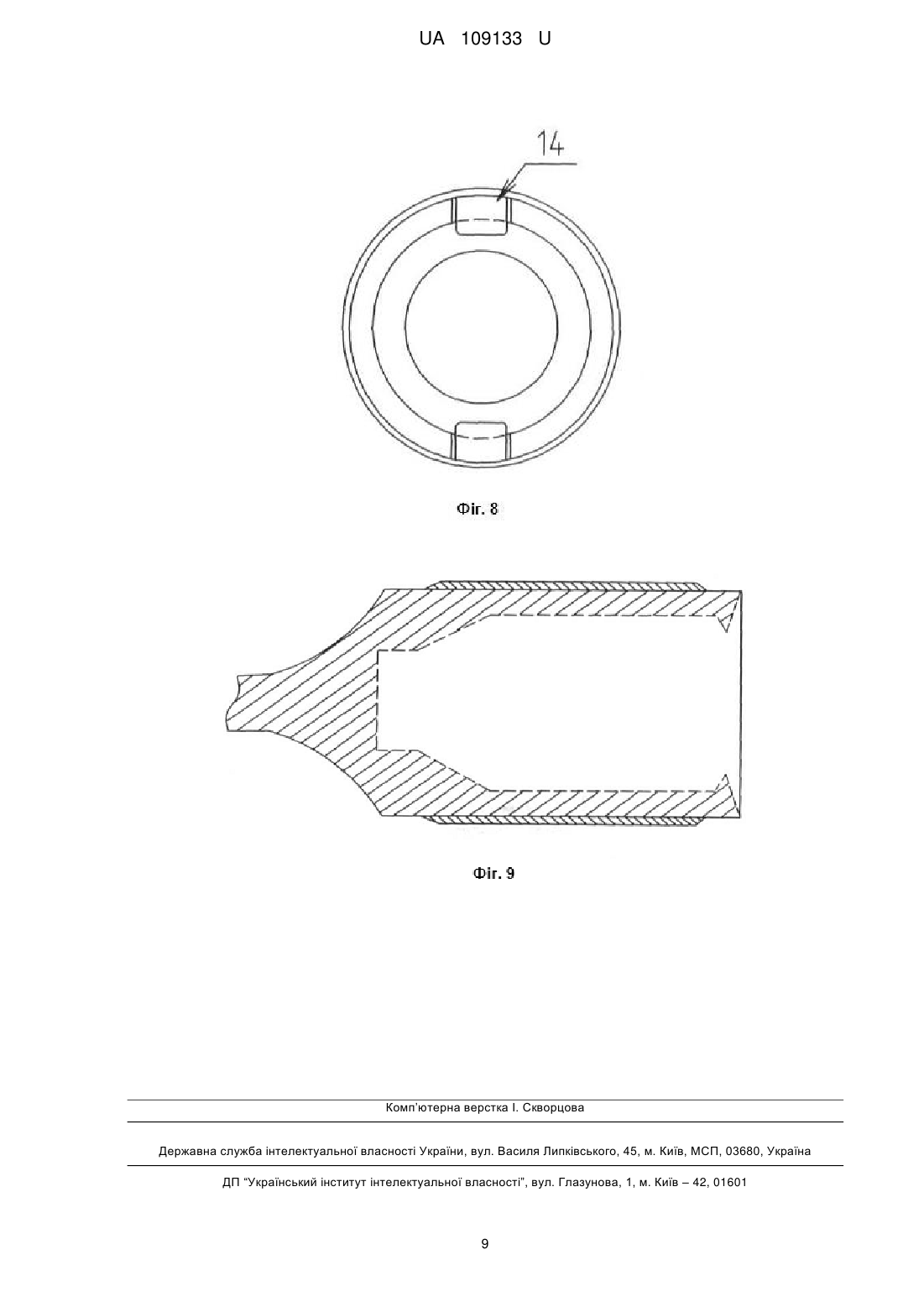

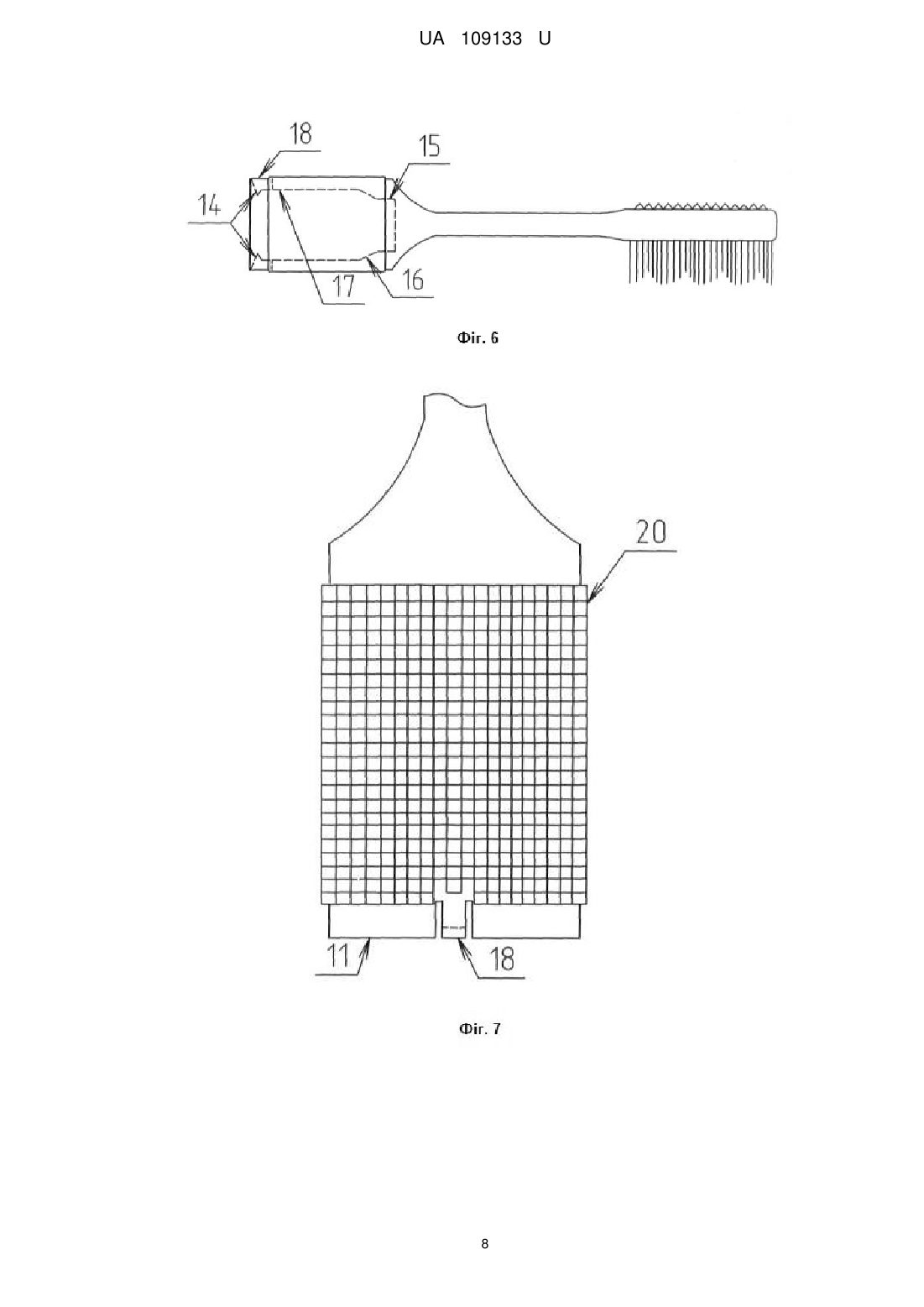

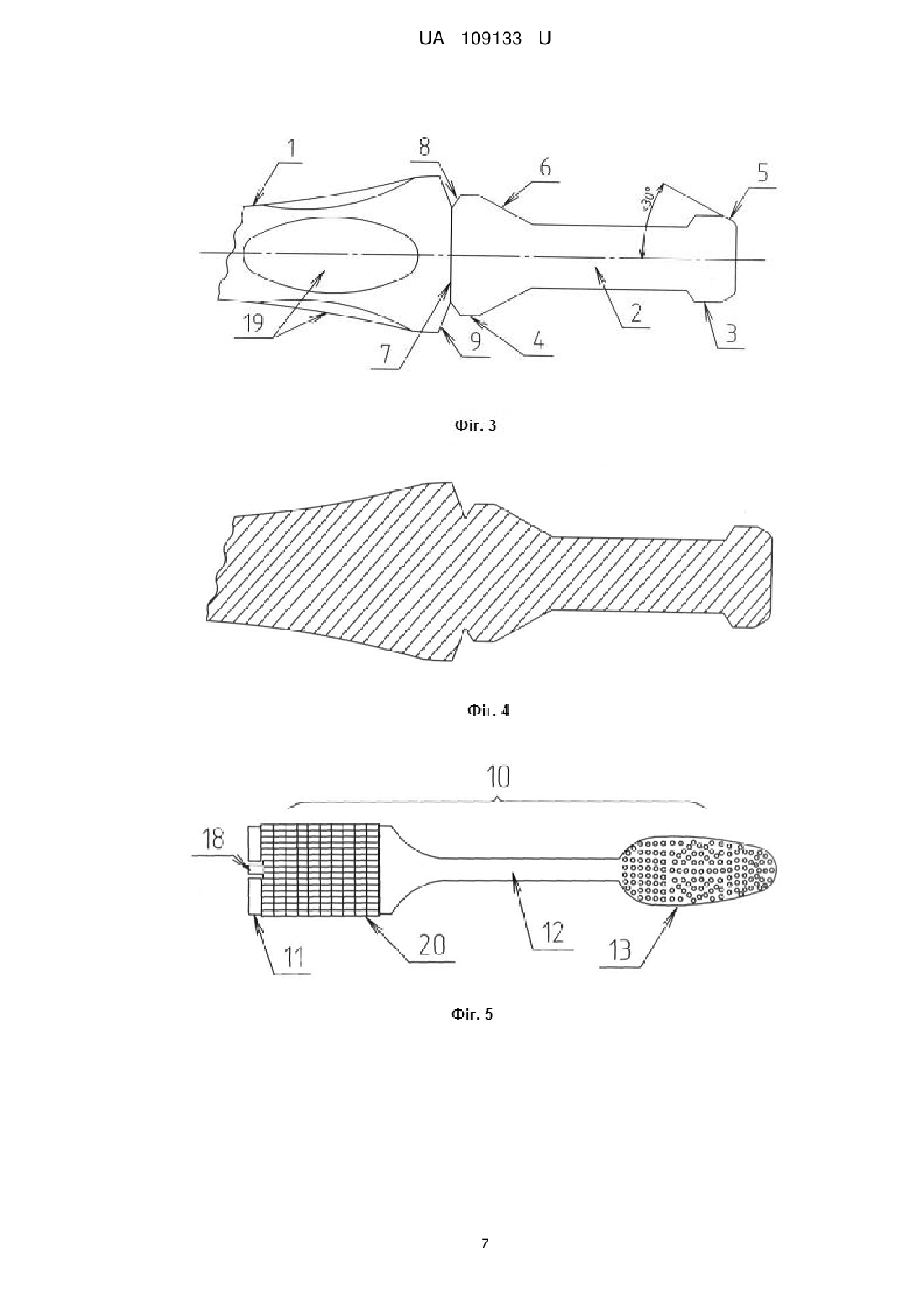

Реферат: Зубна щітка з насадкою, що складається з прямої ручки і рухомої насадки, яка обертається пальцями руки довкола повздовжньої осі ручки для зменшення навантаження на кисть. Ручка з боку насадки закінчується цапфою з кільцевою канавкою, насадка з одного боку має шийку з головкою з щетиною, з іншого боку має отвір, який слугує стаканом, який одягають на цапфу. При цьому в стінці стакана виконують щонайменше два пружні язички з клиновидними защіпками, які входять у клиновидну кільцеву канавку цапфи для утримання насадки на ручці в статичному положенні та при обертанні. UA 109133 U (54) ЗУБНА ЩІТКА З НАСАДКОЮ UA 109133 U UA 109133 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зубних щіток з спеціальною насадкою, яка підвищує зручність користування щіткою та поліпшує якість очищення зубів, міжзубних проміжків та місць прилягання ясен до поверхні зуба (гінгівальних областей). Зубні щітки є незамінним засобом гігієни ротової порожнини. Умовно їх можна поділити на традиційні, або ручні, та електричні, які використовують електродвигун або п'єзоелемент для створення механічних коливань головки з щетиною. Традиційні зубні щітки включають в себе головку, поєднану зазвичай через шийку з ручкою для утримання щітки в руці. Головка може виготовлятись суцільно з шийкою та ручкою або бути змінною, у вигляді змінного елемента (щіткової колодки з щетиною), який кріпиться до шийки. На одній стороні головки закріплені щетинки, зібрані в пучки, які формують деякий визначений варіант розташування (шаблон), обумовлений місцем розташування пучків. В багатьох випадках на протилежній стороні головки розташовують шкребки для очищення поверхні язика. Відомі конструкції щіток, в яких для підвищення якості чищення частина щетини зібрана у пучки, які закріплені під нахилом до основи, інша частина закріплена перпендикулярно основі, при цьому вільні кінці щетинок обрізані під деяким кутом до передньої та задньої частини головки і утворюють нерівну профільовану поверхню, що має сприяти підвищенню якості чищення. Як правило, використовуються також різноманітні варіанти розташування пучків щетинок: рядами, кругами, ромбами, квадратами тощо. Приклад: Патент US 5392483 А, МПК А46В 9/04, дата публікації 28.02.1995 p., Патент РФ 2523250, МПК А46В 3/22, дата публікації 20.07.2014 р. Недоліком такого типу зубних щіток є те, що на практиці різноманітність профілів і варіантів розташування щетини не гарантує максимального очищення міжзубних проміжків і особливо гінгівальних ділянок. Причина полягає в тому, що чищення проводиться користувачем переважно за допомогою лише горизонтальних рухів щітки вздовж зубного ряду, хоча правильна чистка повинна включати в себе також чистку зовнішніх та внутрішніх поверхонь зубів за допомогою вертикальних обертальних рухів, що нагадують вимітання, у напрямку від ясен до жувального або ріжучого краю зуба. Такі рухи дозволяють позбавлятись зубного нальоту в місцях контакту ясен з зубами та в міжзубних проміжках. Ігнорування згаданих вертикальних обертальних рухів пов'язане з тим, що відомі конструкції щіток спричиняють стомлення кисті чи зап'ястя руки при виконанні таких рухів і змушують користувача до постійного перекладання щітки безпосередньо в долоні та з руки в руку у найбільш зручну для чищення позицію, що зазвичай само по собі є незручним. Іншим недоліком зазначених зубних щіток можна вважати також підвищену матеріалоємність та надмірне забруднення довкілля пластиком, оскільки при черговій заміні зубної щітки, яка в принципі має за мету заміну перш за все головки, на смітник викидається цілком придатна для подальшого використання ручка щітки. Відома конструкція щітки (патент US 4683604 A, МПК А46В 7/04, А46В 9/04, дата публікації 04.08.1987 р.) з насадкою у вигляді змінної головки. Згідно з патентом, сторона ручки з боку головки закінчується стрілоподібним шипом з пласким виступом, розташованим перпендикулярно площині шипа. Шип входить в спеціальне гніздо, розташоване всередині змінної головки. Всередині гнізда головки передбачені заглиблення, в які входять плаский виступ та краї стрілоподібного шипа, які таким чином направляють та фіксують змінну головку на ручці щітки. Заміна головки проводиться методом одягання та знімання головки на ручку щітки при докладанні до неї деякого зусилля, достатнього для подолання сили тертя між деталями вузла з'єднання. Недоліком такої конструкціє є неможливість забезпечити комфортне чищення зубів з використанням вертикальних обертальних рухів через швидку втомлюваність кисті чи зап'ястя. Іншим недоліком є можливість попадання вологи і органічних речовин в вузол з'єднання ручки та головки, оскільки він під час чищення потрапляє в ротову порожнину. Неякісне очищення вузла з'єднання може призвести до розвитку в ньому патогенної мікрофлори, включно з грибками, які можуть заноситись в ротову порожнину. В основу заявленої корисної моделі поставлена задача створити зубну щітку, яка за рахунок конструкції розвантажує кисть руки, полегшує чищення зубів за допомогою як вертикальних обертальних рухів так і горизонтальних, забезпечує гігієнічність процедури, мас простий та економічний у виготовленні вузол з'єднання, що дозволяє за потреби використовувати змінні насадки з головками різного розміру, форми і ступеня жорсткості щетини. Поставлена задача вирішується тим, що запропонована зубна щітка, яка складається з прямої ручки і рухомої насадки з головкою. Передня частина ручки з боку рухомої насадки закінчується цапфою. Цапфа має дві опорні шийки, направляючий конус, кільцеву канавку і фаску. На цапфу одягнута рухома насадка, яка має можливість вільного обертання на ручці по її повздовжній осі. Рухома насадка складається з стакана, який слугує також корпусом насадки, 1 UA 109133 U 5 10 15 20 25 30 35 40 45 50 55 60 пружних язичків з защіпкою (фіксатором), переважно клиновидної або сферичної у перерізі форми, шийки, головки з щетиною. Внутрішня поверхня стакана рухомої насадки взаємодіє з опорними шийками цапфи за принципом підшипника ковзання. Стакан з защіпками і цапфа з кільцевою канавкою разом складають вузол з'єднання запропонованої щітки. Корисна модель пояснюється кресленнями, на яких зображені: на фіг. 1 щітка в зборі, вид зверху, на фіг. 2 щітка в зборі, вид збоку, на фіг. 3 цапфа ручки, на фіг. 4 цапфа ручки у перерізі, на фіг. 5 рухома насадка в зборі, вид зверху, на фіг. 6 рухома насадка в зборі, вид збоку, на фіг. 7 стакан рухомої насадки, вид зверху, на фіг. 8 стакан рухомої насадки, вид з боку відкритої частини, на фіг. 9 стакан рухомої насадки у перерізі. Запропонована щітка (фіг. 1, фіг. 2) складається з прямої ручки 1 і одягненої на неї рухомої насадки 10. Сторона ручки 1, звернена до рухомої насадки 10, закінчується цапфою 2 (фіг. 3, фіг. 4), яка включає в себе передню опорну шийку 3, задню опорну шийку 4, фаску 5, направляючий конус 6, кільцеву канавку 7, передню стінку 8 кільцевої канавки 7, задню стінку 9 кільцевої канавки 7. Для зменшення сили тертя поверхня цапфи виконується профільною так, щоб виникали опорні шийки 3 та 4 мінімальної ширини. У переважному варіанті реалізації корисної моделі для зручності збирання щітки діаметр передньої опорної шийки 3 вибирається меншим, ніж діаметр задньої опорної шийки 4. Фаска 5 має округлені краї і при проходженні цапфи 2 вглиб стакана 11 (фіг. 5, фіг. 6) рухається по направляючому конусу 16, що забезпечує центрування цапфи 2 і розміщення передньої шийки 3 на опорній поверхні 15. Для забезпечення плавного руху фаски 5 по направляючому конусу 16 поверхні цих деталей виконуються під кутом до повздовжньої осі цапфи 2, який оптимально не повинен перевищувати 30°. Діаметр опорної шийки 3 вибирається дещо меншим, ніж внутрішній діаметр закритої частини стакана 11, яка служить опорною поверхнею 15. Діаметр опорної шийки 4 підбирається дещо меншим, ніж внутрішній діаметр відкритої частини стакана 11, яка служить опорною поверхнею 17. Направляючий конус 6 забезпечує центрування відкритої частини стакана 11 на цапфі 2 і розміщення задньої опорної шийки 4 на опорній поверхні 17. Центрування відбувається при проходженні вершин защіпок 14 по поверхні направляючого конусу 6 під час руху цапфи 2 вглиб стакана 11. Кут нахилу поверхні направляючого конусу 6 до повздовжньої осі цапфи 2 вибирається переважно меншим 45°. Нахил задньої стінки 9 кільцевої канавки 7 в бік ручки 1 дозволяє воді, в разі її попадання в стакан 11, безперешкодно стікати назовні. Нахил передньої стінки 8 дозволяє за потреби зняти та замінити рухому насадку 10. Ручка 1 з цапфою 2 виконується з пластику методом лиття переважно в вигляді одної цільної деталі. Зовнішня поверхня ручки 1 має елементи покриття 19 з термопластичого еластомеру, який виключає ковзання щітки в руці (на кресленнях показане умовно). Під терміном "термопластичний еластомер" мається на увазі полімерний матеріал, який при нормальних умовах і температурі має властивості гуми. Рухома насадка 10 (фіг. 5 - фіг. 9) в переважному варіанті реалізації включає в себе стакан 11 з двома защіпками 14, пружні язички 18, опорну поверхню 15, направляючий конус 16, опорну поверхню 17, шийку 12, головку 13, протиковзаюче покриття 20 (на кресленнях показане умовно). Внутрішня поверхня закритої частини стакана 11 служить опорною поверхнею 15 для передньої опорної шийки 3. Внутрішня поверхня відкритої частини стакана 11 служить опорною поверхнею 17 для задньої опорної шийки 4. Зазор між опорною поверхнею 15 і передньою шийкою 3 та зазор між опорною поверхнею 17 і задньою шийкою 4 вибирається мінімальним і забезпечує вільне, без відчутного люфту, обертання стакана 11 на цапфі 2. В стінці стакана 11 з боку його відкритої частини виконані два пружних язичка 18 з защіпками 14 (фіг. 7 - фіг. 9), які відхиляються назовні при прикладанні до них сили. Величина відхилення визначається висотою защіпок 14, які виконуються суцільно з язичками 18, мають у перерізі переважно клиновидну форму, наближену до латинської літери V і спрямовані вершиною до повздовжньої осі стакана 11. Кільцева канавка 7 у перерізі також має форму, наближену до латинської літери V і служить для безперешкодного входження в неї защіпок 14, що забезпечує зачеплення, утримання і обертання рухомої насадки 10 на цапфі 2 на 360°, а також можливість заміни її на іншу насадку. Застосування в запропонованій корисній моделі двох язичків з защіпками дозволяє практично виключити заклинювання насадки 10 і забезпечити її безперешкодне обертання на ручці запропонованої щітки. Стакан 11 переходить у шийку 12, яка закінчується головкою 13 з щетиною. Рухома насадка 10 виконується з пластику методом лиття переважно в вигляді одної цільної деталі з подальшим закріпленням на головці 13 пучків щетини. Зовнішня поверхня стакана 11 має 2 UA 109133 U 5 10 15 20 25 30 35 40 45 50 55 60 елементи протиковзаючого покриття 20 з термопластичого еластомеру, який виключає ковзання щітки в руці (на кресленнях показані умовно). Головка 13 має внутрішню та зовнішню поверхні. На внутрішній розташована щетина, зібрана в пучки. Висота окремих пучків та їх нахил до поверхні кріплення можуть різнитися між собою. На зовнішній поверхні можуть розташовуватись шкребки для чищення поверхні язика, виконані з еластомеру у вигляді прямих чи хвилястих реберець (на кресленнях не показані). Збирання щітки при виробництві та в разі використання змінних насадок. Стакан 11 рухомої насадки 10 (фіг. 6, фіг. 7) надівають на цапфу 2 ручки 1 (фіг. 1 - фіг. 3). При цьому защіпки 14 рухаються по конусу 6 до задньої опорної шийки 4. Конус 6 відхиляє язички 18 назовні. Одночасно фаска 5 рухається по направляючому конусу 16 і центрує передню частину цапфи 2 в стакані 11. При подальшому русі стакана 11 по цапфі 2 защіпки 14 проходять по поверхні шийки 4 і під дією пружних язичків 18 входять в кільцеву канавку 7. Одночасно опорна шийка 3 займає своє місце на передній опорній поверхні 15. Передня стінка 8 та задня стінка 9 кільцевої канавки 7 через защіпки 14 надійно утримують рухому насадку 10 на цапфі 2 ручки 1, при цьому рухома насадка 10 може вільно обертатись на цапфі 2 кругом повздовжньої осі ручки 1. Щітка готова до використання. Знімання насадки. Утримуючи ручку 1 одною рукою, іншою рукою беруться за рухому насадку 10, охоплюють її пальцями чи долонею і тягнуть ручку 1 і рухому насадку 10 у різні боки. Защіпки 14 починають розклинюватись передньою стінкою 8, язички 18 відхиляються назовні, защіпки 14 виходять з зачеплення з кільцевою канавкою 7 і рухаються по поверхні опорної шийки 4. Одночасно опорна шийка 3 відводиться від передньої опорної поверхні 15 стакана 11. Насадка 10 повністю знімається з ручки 1. Використання запропонованої щітки. Для використання запропонованої щітки потрібно: 1. Взятися великим та вказівним пальцями за зовнішню поверхню корпусу стакана 11. 2. Обхопити ручку 1 вільними пальцями, притиснувши її до долоні. 3. Почати процедуру чищення зубів, наприклад, з зовнішньої сторони правої або лівої сторони щелепи за допомогою загальновідомих горизонтальних рухів. 4. Для переходу на внутрішню сторону зубного ряду верхньої чи нижньої щелепи, утримуючи щітку рукою, великим і вказівним пальцями руки провернути рухому насадку 10 на ручці 1. При цьому головка щітки 13 плавно і без зусиль перейде на нову поверхню без переривання процесу чищення зубів. Перехід до чищення протилежної сторони щелепи може виконуватись поворотом кисті руки чи перекладанням щітки в іншу руку. Чищення за допомогою обертальних рухів 1. Чищення міжзубних проміжків та місць прилягання ясен до зубів найкраще проводити злегка рухаючи руку, зігнуту в лікті, або кисть руки вверх або вниз з одночасним прокручуванням рухомої насадки 10 за допомогою великого та вказівного пальців руки, які охоплюють стакан 11 ззовні. Головка щітки в цих умовах може повертатись більше ніж на 180° по повздовжній осі ручки 1. При цьому навантаження на кисть руки і її втомлюваність суттєво знижується. Застосування запропонованої зубної щітки забезпечує наступний результат: 1. Розвантаження кисті руки під час чищення зубів за допомогою як горизонтальних, так і вертикальних обертових рухів. 2. Збільшення ефективного часу чищення зубів за рахунок підвищення рівня комфортності користування щіткою. 3. Поліпшення якості очистки місць прилягання ясен до зубної поверхні з будь-якого боку зубного ряду. 4. Поліпшення якості очистки міжзубних проміжків та важкодоступних ділянок з обох сторін верхнього та нижнього зубного ряду. 5. Можливість використовувати змінні насадки, в тому числі з головками різної форми, розміру та щетиною різного ступеня жорсткості, завдяки простому вузлу з'єднання у вигляді стакану з защіпками і цапфи з кільцевою канавкою 6. Зменшення забруднення навколишнього середовища в разі використання ручки та змінних насадок. 7. Високий ступінь гігієнічності процедури чищення зубів. 8. Універсальність, оскільки щітка підходить для використання дорослими та дітьми. 9. Ідеально підходить як щітка з незмінною насадкою для людей з обмеженою функціональністю або відсутністю однієї з верхніх кінцівок. Запропонована конструкція дозволяє використовувати для виробництва широко відомі з рівня техніки сировину і матеріали та організувати процес виготовлення запропонованої щітки на нових та діючих виробничих потужностях з використанням вже існуючих технологій. 3 UA 109133 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Зубна щітка з насадкою, яка відрізняється тим, що складається з прямої ручки і рухомої насадки, яка обертається пальцями руки довкола повздовжньої осі ручки для зменшення навантаження на кисть; ручка з боку насадки закінчується цапфою з кільцевою канавкою, насадка з одного боку має шийку з головкою з щетиною, з іншого боку має отвір, який слугує стаканом, який одягають на цапфу, причому в стінці стакана виконують щонайменше два пружні язички з клиновидними защіпками, які входять у клиновидну кільцеву канавку цапфи для утримання насадки на ручці в статичному положенні та при обертанні. 2. Зубна щітка за п. 1, яка відрізняється тим, що пружні язички виконують з защіпками, які у перерізі мають форму півсфер, які входять у відповідного профілю кільцеву канавку. 3. Зубна щітка за п. 1 або п. 2, яка відрізняється тим, що насадку виконують змінною з головками різних розмірів. 4. Зубна щітка за одним з пп. 1-3, яка відрізняється тим, що насадку виконують змінною з щетиною різної жорсткості. 5. Зубна щітка за одним з пп. 1-4, яка відрізняється тим, що зовнішня поверхня стакана та ручки має елементи покриття з термопластичного еластомеру. 4 UA 109133 U 5 UA 109133 U 6 UA 109133 U 7 UA 109133 U 8 UA 109133 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
