Поворотний клиновий затвор дверей коксової печі

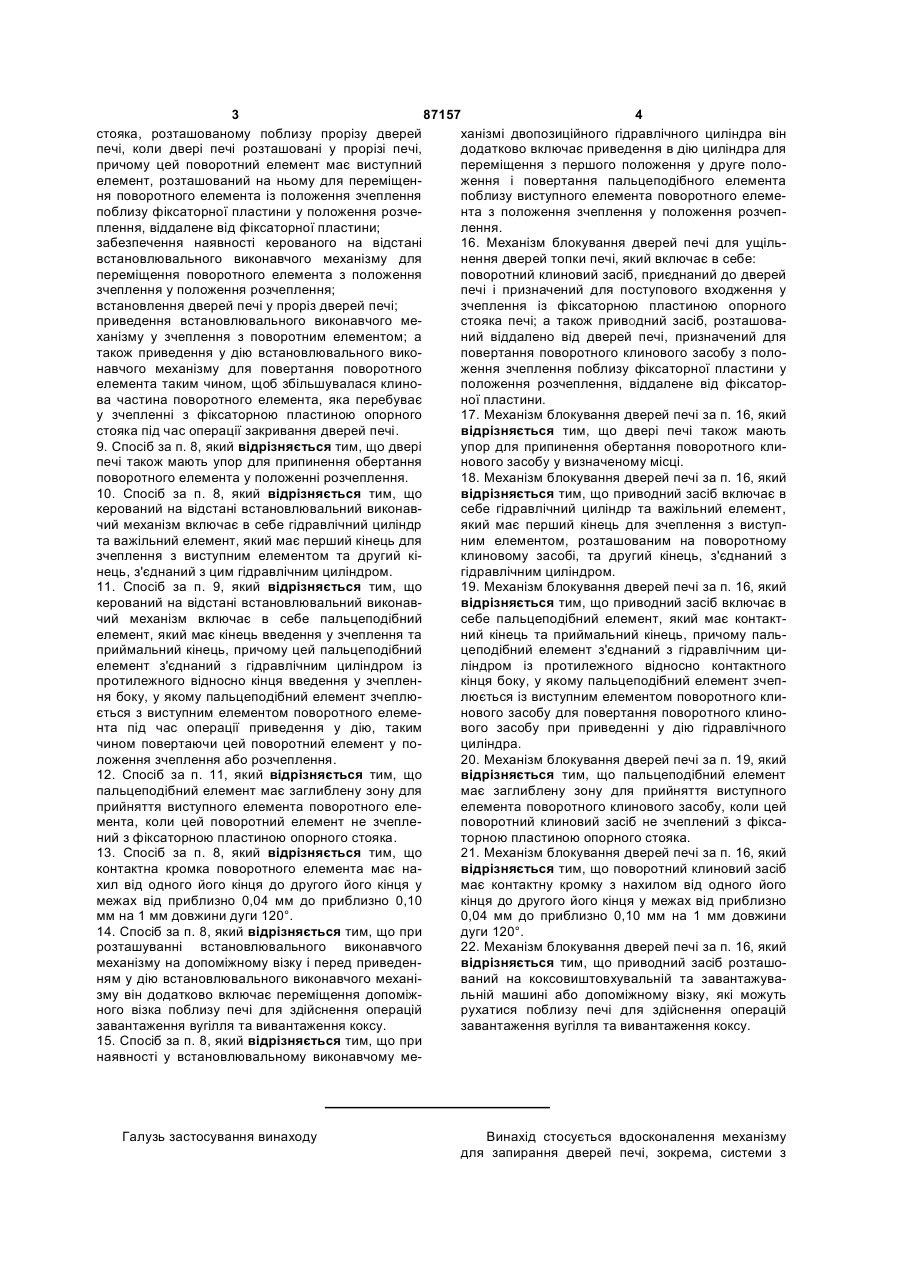

1. Система для запирання дверей коксової печі, виконаних із можливістю розташування у прорізі дверей печі, яка включає в себе: поворотний елемент, який прикріплений з можливістю повороту до дверей печі та який має клиноподібну дугову контактну кромку для поступового зчеплення з фіксаторною пластиною, встановленою на одному з елементів опорного стояка, розташованому поблизу прорізу для дверей печі, коли двері печі знаходяться у прорізі печі, причому цей поворотний елемент має виступний елемент, розташований на ньому; і керований на відстані встановлювальний виконавчий механізм для входження у зчеплення із виступним елементом і повертання поворотного елемента при здійсненні операції відчинення або зачинення дверей печі. 2. Система для запирання дверей печі за п. 1, яка відрізняється тим, що двері печі додатково мають упор для припинення обертання поворотного елемента у визначеному місці. 3. Система для запирання дверей печі за п. 1, яка відрізняється тим, що керований на відстані встановлювальний виконавчий механізм включає в себе гідравлічний циліндр та важільний елемент, який має перший кінець для зчеплення з виступ 2 (19) 1 3 87157 4 стояка, розташованому поблизу прорізу дверей ханізмі двопозиційного гідравлічного циліндра він печі, коли двері печі розташовані у прорізі печі, додатково включає приведення в дію циліндра для причому цей поворотний елемент має виступний переміщення з першого положення у друге полоелемент, розташований на ньому для переміщенження і повертання пальцеподібного елемента ня поворотного елемента із положення зчеплення поблизу виступного елемента поворотного елемепоблизу фіксаторної пластини у положення розчента з положення зчеплення у положення розчепплення, віддалене від фіксаторної пластини; лення. забезпечення наявності керованого на відстані 16. Механізм блокування дверей печі для ущільвстановлювального виконавчого механізму для нення дверей топки печі, який включає в себе: переміщення поворотного елемента з положення поворотний клиновий засіб, приєднаний до дверей зчеплення у положення розчеплення; печі і призначений для поступового входження у встановлення дверей печі у проріз дверей печі; зчеплення із фіксаторною пластиною опорного приведення встановлювального виконавчого местояка печі; а також приводний засіб, розташоваханізму у зчеплення з поворотним елементом; а ний віддалено від дверей печі, призначений для також приведення у дію встановлювального викоповертання поворотного клинового засобу з полонавчого механізму для повертання поворотного ження зчеплення поблизу фіксаторної пластини у елемента таким чином, щоб збільшувалася клиноположення розчеплення, віддалене від фіксаторва частина поворотного елемента, яка перебуває ної пластини. у зчепленні з фіксаторною пластиною опорного 17. Механізм блокування дверей печі за п. 16, який стояка під час операції закривання дверей печі. відрізняється тим, що двері печі також мають 9. Спосіб за п. 8, який відрізняється тим, що двері упор для припинення обертання поворотного клипечі також мають упор для припинення обертання нового засобу у визначеному місці. поворотного елемента у положенні розчеплення. 18. Механізм блокування дверей печі за п. 16, який 10. Спосіб за п. 8, який відрізняється тим, що відрізняється тим, що приводний засіб включає в керований на відстані встановлювальний виконавсебе гідравлічний циліндр та важільний елемент, чий механізм включає в себе гідравлічний циліндр який має перший кінець для зчеплення з виступта важільний елемент, який має перший кінець для ним елементом, розташованим на поворотному зчеплення з виступним елементом та другий кіклиновому засобі, та другий кінець, з'єднаний з нець, з'єднаний з цим гідравлічним циліндром. гідравлічним циліндром. 11. Спосіб за п. 9, який відрізняється тим, що 19. Механізм блокування дверей печі за п. 16, який керований на відстані встановлювальний виконаввідрізняється тим, що приводний засіб включає в чий механізм включає в себе пальцеподібний себе пальцеподібний елемент, який має контактелемент, який має кінець введення у зчеплення та ний кінець та приймальний кінець, причому пальприймальний кінець, причому цей пальцеподібний цеподібний елемент з'єднаний з гідравлічним циелемент з'єднаний з гідравлічним циліндром із ліндром із протилежного відносно контактного протилежного відносно кінця введення у зчепленкінця боку, у якому пальцеподібний елемент зчепня боку, у якому пальцеподібний елемент зчеплюлюється із виступним елементом поворотного клиється з виступним елементом поворотного елеменового засобу для повертання поворотного клинонта під час операції приведення у дію, таким вого засобу при приведенні у дію гідравлічного чином повертаючи цей поворотний елемент у поциліндра. ложення зчеплення або розчеплення. 20. Механізм блокування дверей печі за п. 19, який 12. Спосіб за п. 11, який відрізняється тим, що відрізняється тим, що пальцеподібний елемент пальцеподібний елемент має заглиблену зону для має заглиблену зону для прийняття виступного прийняття виступного елемента поворотного елеелемента поворотного клинового засобу, коли цей мента, коли цей поворотний елемент не зчеплеповоротний клиновий засіб не зчеплений з фіксаний з фіксаторною пластиною опорного стояка. торною пластиною опорного стояка. 13. Спосіб за п. 8, який відрізняється тим, що 21. Механізм блокування дверей печі за п. 16, який контактна кромка поворотного елемента має навідрізняється тим, що поворотний клиновий засіб хил від одного його кінця до другого його кінця у має контактну кромку з нахилом від одного його межах від приблизно 0,04 мм до приблизно 0,10 кінця до другого його кінця у межах від приблизно мм на 1 мм довжини дуги 120°. 0,04 мм до приблизно 0,10 мм на 1 мм довжини 14. Спосіб за п. 8, який відрізняється тим, що при дуги 120°. розташуванні встановлювального виконавчого 22. Механізм блокування дверей печі за п. 16, який механізму на допоміжному візку і перед приведенвідрізняється тим, що приводний засіб розташоням у дію встановлювального виконавчого механіваний на коксовиштовхувальній та завантажувазму він додатково включає переміщення допоміжльній машині або допоміжному візку, які можуть ного візка поблизу печі для здійснення операцій рухатися поблизу печі для здійснення операцій завантаження вугілля та вивантаження коксу. завантаження вугілля та вивантаження коксу. 15. Спосіб за п. 8, який відрізняється тим, що при наявності у встановлювальному виконавчому ме Галузь застосування винаходу Винахід стосується вдосконалення механізму для запирання дверей печі, зокрема, системи з 5 87157 6 поворотним клиновим затвором для ущільнення Відповідно існує потреба у таких системах задверей печі під час операції коксування. творів для дверей, які менше піддаються переміДвері коксової печі для горизонтальних коксощенню або ослабленню, а також які можуть бути вих печей являли собою джерело просмоктування встановлені у задане положення автоматично, а повітря під час циклу коксування. Кожна горизонне вручну під час операції закривання дверей печі. тальна коксова піч має двоє дверей. Одні двері З урахуванням вищезгаданих та інших потреб розташовані з боку завантаження вугілля у піч, а та цілей у одному з варіантів здійснення передбадругі двері розташовані з боку вивантаження коксу чена система для запирання дверей коксової печі, з печі. Ці двері виконані зі сполучення вогнетриву виконана з можливістю розташування у прорізі та металу, і є дуже великими та важкими. Двері дверей печі, а також спосіб ущільнення коксової необхідні для закривання печі та утримання тепла печі. Ця система для запирання дверей включає в всередині коксових печей за температур, діапазон себе поворотний елемент, прикріплений з можлияких може становити від приблизно 1000° до привістю обертання до дверей печі. Поворотний елеблизно 1500°С, а також для підтримання розрімент має клиноподібну дугову контактну кромку, дження всередині печі. Розрідження необхідне для призначену для поступового входження у зчепвидалення димових газів та продуктів згоряння із лення із фіксаторною пластиною на одному з елешару коксу у печі. ментів опорного стояка, розташованому поблизу Оскільки такі печі працюють при розрідженні, прорізу дверей печі, коли двері печі знаходяться у то важливо, щоб і двері завантаження, і двері випрорізі печі. На поворотному елементі також розвантаження коксу залишалися б закритими якомоташований виступний елемент. Передбачений га щільніше, а також щоб ці двері залишалися б також керований на відстані встановлювальний щільно закритими впродовж циклу коксування. виконавчий механізм, призначений для входження Щільно закриті двері означають, що ці двері щільу контакт із виступним елементом і повертання но прилягають до косяка, перемички та порога поворотного елемента для здійснення операції прорізу цих дверей. Двері, що нещільно прилягавідчинення або зачинення дверей печі. Ця система ють, уможливлюють надмірне просочування повітз поворотним клиновим затвором забезпечує поря, що може спричинити низьку якість продукту ліпшення ущільнення дверей печі. або низький вихід продукту. Надлишок повітря, що За іншим варіантом здійснення передбачений потрапляє до печі, може вступити в контакт із дуже спосіб зменшення просмоктування повітря через гарячим коксом (більше за 1000°С). Повітря при проріз для дверей коксової печі, коли двері коксоконтакті випалює продукт коксування, знижуючи вої печі розташовані у прорізі дверей, для закритаким чином його цінність та спричинюючи втрати вання прорізу дверей. Спосіб включає забезпевихідного продукту. чення наявності системи для запирання дверей Звичайні затвори дверей, що застосовуються коксової печі. Система для запирання дверей для утримання дверей коксових печей у закритому включає в себе поворотний елемент, прикріплений стані, являють собою кулачкові затвори, що регуз можливістю обертання до дверей печі. Поворотлюються вручну. Ці кулачкові затвори контактують ний елемент має клиноподібну дугову контактну із задньою поверхнею передньої полки балки, що кромку для поступового введення у зчеплення з проходить з усіх боків дверей печі. Звичайно зафіксаторною пластиною на одному з елементів стосовують чотири кулачкові затвори на одні двеопорного стояка, розташованому поблизу прорізу рі. для дверей печі, коли двері печі знаходяться у Для закривання кулачкового затвора робітнипрорізі печі. Цей поворотний елемент має виступкові необхідно прикласти зусилля до важеля клюний елемент, розташований на ньому для переміча, який призначений для повертання та затягущення поворотного елемента з положення зчепвання кулачкових затворів. Таке зусилля може лення поблизу фіксаторної пластини у положення спричинити розтягнення м'язів спини та інші траврозчеплення, віддалене від фіксаторної пластини. ми. Крім того, робітник може прикласти зусилля Передбачений керований з на відстані встановлютільки приблизно 600 кг до кожного кулачкових вальний виконавчий механізм, призначений для затвора. Цього зусилля може виявитись недостатпереміщення поворотного елемента з положення ньо для подолання незначних перешкод, таких як зчеплення у положення розчеплення. Під час опежолоблення, вигини, а також тверді напливи корорації зачинення дверей їх встановлюють у проріз бки дверей або косяка дверей. Відповідно двері дверей. Встановлювальний виконавчий механізм можуть виявитися закритими не так щільно, як це входить у контакт із поворотним елементом. Коли необхідно для того, щоб зменшити або виключити встановлювальний виконавчий механізм привонадмірне просочування повітря у піч. дять у дію, він повертає поворотний елемент так, Протягом 48-годинного циклу коксування мащо клинова частина поворотного елемента збільють місце невеликі переміщення печі відносно шується і входить у зчеплення із фіксаторною пладверей. Ці переміщення є результатом різниці у стиною опорного стояка, розташованої поблизу тепловому розширенні. Такі переміщення мають дверей печі. тенденцію спричиняти незначні повороти кулачкоЗа іншим варіантом здійснення передбачений вих затворів і їх ослаблення. Звичайно приблизно механізм блокування дверей печі для ущільнення 25-50% кулачкових затворів ослабляються протядверей печі. Цей механізм включає в себе поворогом циклу коксування. Відповідно потрібні значні тний клиновий засіб, приєднаний до дверей печі і трудовитрати для здійснення контролювання та призначений для поступового входження у зчепрегулювання кулачкових затворів для забезпеченлення із фіксаторною пластиною, встановленою ня ефективного функціонування печі. на одному з елементів опорного стояка печі. Також 7 87157 8 він включає в себе привідний засіб, віддалений від Фіг.11 являє собою виконаний не у масштабі дверей печі і призначений для повертання поворовигляд частини привідного механізму затвора відтного клинового засобу з положення зчеплення повідно до винаходу; поблизу фіксаторної пластини у положення розчеФіг.12 являє собою виконаний не у масштабі плення, віддалене від фіксаторної пластини. вигляд привідного механізму затвора відповідно Важливою перевагою описаних механізму та до винаходу; способу є те, що цей поворотний клиновий елеФіг.13 та Фіг.14 являють собою виконані не у мент є по суті самоустановним, коли він перебуває масштабі види, що ілюструють функціонування у зчепленні з фіксаторною пластиною опорного затвора і привідного механізму відповідно до вистояка печі. Властивість самоустановлення систенаходу; і ми для запирання означає, що затвори не послабФіг.15 та Фіг.16 являють собою виконані не у люються протягом циклів нагрівання печі, завдяки масштабі види спереду та зверху альтернативного чому зменшується просмоктування повітря у піч. варіанта привідного механізму для затвора відпоФактично рух затворів, якщо він має місце, сприяє відно до винаходу. поліпшенню ущільнення дверей. Детальний опис варіантів здійснення, яким Іншою перевагою системи є те, що затвори віддається перевага дверей можуть бути встановлені у потрібне полоКоксові печі, зокрема, коксові печі без уловлюження для ущільнення дверей печі із застосуванвання хімічних продуктів, звичайно об'єднані у баням відносно простого встановлювального викотареї печей, що утворюють коксувальну установку навчого механізму, а не вручну. Таким чином, або цех. Цикл коксування для кожної з таких печей система дозволяє знизити ймовірність травм, постановить приблизно 48 год залежно від розміру в'язаних із розтягненням м'язів спини, а також печі. Відповідно здійснюють періодичне вивантасприяє зниженню трудовитрат, необхідних при ження коксу з печі та завантаження вугілля у піч. експлуатації печей. Крім того, кожний з поворотних Для завантаження вугілля та вивантаження коксу з клинових елементів, розташованих на дверях печі, печей застосовуються призначені для цього мехазабезпечує незалежні від утворення окалини зунічні пристрої. Ці пристрої включають в себе месилля для ущільнення дверей печі, навіть якщо ханізми для знімання та встановлення на місце двері печі забруднені коксом. дверей горизонтальної коксової печі під час опеКороткий опис креслень рацій завантаження та вивантаження. Загальний Додаткові переваги описаних варіантів здійсопис таких пристроїв та функціонування коксової нення стануть зрозумілими з посиланням на допечі наведені у патенті США № 5,447,606, виданокладний опис варіантів здійснення винаходу, яким му на ім'я Прюїт (Pruitt), зміст якого включено в віддається перевага, при вивченні разом із прицей опис шляхом посилання. кладеними кресленнями, які ілюструють один або Як зазначено вище, двері печі знімають під час більше необмежувальних аспектів цих варіантів операцій завантаження вугілля та вивантаження здійснення та на яких аналогічні номери позицій коксу. Типові двері печі мають множину затворів означають однакові або подібні елементи на кільдля ущільнення дверей печі. Однак звичайні закох кресленнях, на яких: твори не є самоустановними, а у багатьох випадФіг.1 являє собою виконаний не у масштабі ках вимагають постійного регулювання внаслідок вигляд спереду дверей печі, що мають затвор відослаблення. Виходячи з цього пропонується вдосповідно до винаходу; коналена система для запирання дверей печі. Фіг.2 являє собою виконаний не у масштабі Як показано на Фіг.1 та Фіг.2, двері 10 печі відвигляд збоку дверей печі, що мають затвор відпоповідно до описаних варіантів здійснення включавідно до винаходу; ють в себе множину поворотних затворів 12, розФіг.З являє собою виконаний не у масштабі ташованих поблизу периферії 14 дверей 10. На вигляд зверху затвора для дверей печі відповідно Фіг.1 показані чотири затвори 12. Однак двері печі до винаходу; можуть мати більше або менше затворів 12 залеФіг.4 являє собою виконаний не у масштабі жно від розміру дверей, розміру затворів 12 та розріз затвора, зображеного на Фіг.3; інших конструктивних критеріїв для конкретної Фіг.5 являє собою виконаний не у масштабі коксової печі. Як показано на Фіг.1, затвори 12 вигляд збоку затвора для дверей печі відповідно розташовані у положенні, зручному для знімання до винаходу; та встановлення дверей 10 на місце у проріз кокФіг.6 являє собою виконану не у масштабі ілюсової печі. У цьому описі двері 10 можуть являти страцію прикладу застосування затвора відповідно собою як двері з боку завантаження вугілля, так і до винаходу; двері з боку вивантаження коксу. Фіг.7 являє собою виконаний не у масштабі Двері 10 печі за варіантом, якому віддається розріз фіксатора затвора відповідно до винаходу; перевага, являють собою двері, які виготовлені зі Фіг.8 являє собою виконаний не у масштабі сталі та мають вогнетривкий матеріал 16, нанесевигляд спереду частини дверей печі із затвором ний із внутрішнього боку дверей. Під час операцій відповідно до винаходу у першому положенні; знімання та встановлення на місце дверей печі Фіг.9 являє собою виконаний не у масштабі поблизу цих дверей 10 встановлюють допоміжний вигляд спереду частини дверей печі, із затвором візок для піднімання дверей 10 ззовні прорізу печі відповідно до винаходу у другому положенні; за зачепи 18. До дверей 10 печі жорстко прикріпФіг.10 являє собою виконаний не у масштабі лені упори 22, наприклад, шляхом зварювання, збільшений вигляд затвора відповідно до винаходля запобігання обертання затворів 12 та чіпляння ду у другому положенні; ними за елементи конструкції печі, такі як опорні 9 87157 10 стояки. Відповідно для кожного затвора 12 передричної трубки 46 за допомогою різьбового бачений відповідний упор 22. з'єднання або може бути вставлений через втулку Поворотний клиновий затвор 12, якому відда56 та зафіксований всередині неї за допомогою ється перевага відповідно до варіантів здійснення, знімного кріпильного елемента, такого як шплінт описаних тут, більш докладно показаний на Фіг.358. Утримувальний штифт 50 є трохи меншим у 5. діаметрі за ширину W канавки 44, так що шарнірЗатвор 12 має клиноподібну дугову кромку 24 ний палець 40 може вільно обертатися всередині для поступового зчеплення з фіксаторною пластициліндричної трубки 46. ною 26, жорстко прикріпленою до опорного стояка Як послідовно показано на Фіг.8 та Фіг.9, під 28 печі, як показано на Фіг.6. Затвор 12 має нахичас операції відчинення дверей затвор 12 поверлену або скошену кромку ЗО для забезпечення тають із першого положення (Фіг.8), у якому кромпочаткового контакту з фіксаторною пластиною 26 ка 24 затвора не зчеплена із фіксаторною пластита забезпечення відносно плавного переходу до ною 26 опорного стояка 28, до другого положення клинової кромки 24 затвора 12. Протилежний край (Фіг.9), у якому кромка 24 затвора 12 входить у дугової кромки 24 має стопорну пластину 32, яка зчеплення з фіксаторною пластиною опорного входить у контакт із упором 22 дверей 10 печі. Застояка 28. Як показано на Фіг.10, коли затвор 12 твор 12 може бути виготовлений з будь-якого приповертається по траєкторії, показаній стрілкою 60, датного пружного металу або сплаву, включаючи, то скошена кромка 30 входить у контакт або підхоале не обмежуючись загартованою сталлю, яка дить у безпосередню близькість до фіксаторної має достатню товщину, щоб витримувати тиски, пластини 26, таким чином спрямовуючи фіксаторщо діють на затвор 12 та спричинені розширенням ну пластину 26 по кромці 24 затвора 12. Надмірта стягуванням при нагріванні та охолодженні печі ний або надлишковий поворот затвора запобігата дверей 10 печі. ється впиранням стопорної пластини 32 у Дугова кромка 24 має довжину, достатню для фіксаторну пластину 26 або кромку 62 опорного поступового введення у зчеплення фіксаторної стояка 28, якщо стопорна пластина 32 наблизитьпластини 26 при переміщенні дверей 10 печі під ся до фіксаторної пластини 26 під час операції час їх розширення та стягування внаслідок змін закривання дверей печі. атмосферних умов та температури печі. ВідповідПривідний механізм 64, призначений для поно кромка 24 за варіантом, якому віддається перевертання затвора 12, показаний на Фіг.11. Цей вага, може мати довжину дуги у межах від приблипривідний механізм 64 розташований віддалено зно 80° до приблизно 180°, а за варіантом, якому від дверей 10 печі та може бути встановленим на віддається найбільша перевага, приблизно 120°, допоміжний візок або інший переносний пристрій забезпечуючи кромці 24 нахил у межах від придля руху поблизу дверей 10 печі під час операцій близно 0,04 мм до приблизно 0,10 мм на 1 мм дозавантаження та/або вивантаження. У варіанті вжини дуги. Загальна довжина дугової кромки 24 здійснення, показаному на Фіг.11, привідний мехаможе за варіантом, якому віддається перевага, нізм 64 включає в себе циліндри 66 подвійної дії, бути у межах від приблизно 40 см до приблизно з'єднані з важільними елементами 68. Ці циліндри 100 см або більше. 66 подвійної дії можуть являти собою гідравлічні Також затвор 12 має виступний елемент 34, або пневматичні циліндри, які переміщають важіякий застосовують для повертання затвора 12 із льні елементи 68 з першого положення, показаноположення, показаного на Фіг.1, у положення, пого на Фіг.11 праворуч, до другого положення, покаказане на Фіг.6, коли кромка 24 входить у зчеплензаного на Фіг.11 ліворуч. ня з фіксаторною пластиною 26. Як показано на Важільний елемент 68 окремо показаний на Фіг.4-6, виступний елемент 34 простягається по Фіг.12. Важільний елемент 68 має видовжене плесуті перпендикулярно першій поверхні 36 затвора че 70 з отвором 72 для осі шарніра, розташованим 12 з боку, де розташована кромка 24. Виступний між кінцем 74, з'єднаним із приводом, та контактелемент 34 також розташований між віссю 38 поним кінцем 76. Як більш докладно описано нижче, вороту затвора 12 та кромкою 24. Вісь 38 повороту важільний елемент 68 маєперший пальцеподібзатвора 12 передбачена у вигляді шарнірного паний елемент 78 для зчеплення з виступним елельця 40, що виступає з другої поверхні 42 затвора ментом 34 затвора 12 тоді, коли привідний меха12. Шарнірний палець 40 має кільцеву канавку 44 нізм 64 застосовують для повороту затвора 12 з для утримання шарнірного пальця 40 у циліндричдругого положення, показаного на Фіг.9, у перше ній трубці 46 (Фіг.6), для його обертання. положення, показане на Фіг.8, під час операції відНа Фіг.6 частина дверей 10 показана разом з чинення дверей. Коли важільний елемент 68 поодним із затворів 12, прикріпленим до дверей 10. вертається навколо осі, що проходить крізь отвір Двері 10 включають в себе пластину 48, прикріп72 для осі шарніра, то виступний елемент 34 підлену до них за допомогою болтового або зварного штовхується у бік заглибленої зони 80 між першим з'єднання. Циліндрична трубка 46 прикріплена до пальцеподібним елементом 78 та другим пальцепластини 48. Затвор 12 прикріплений до дверей 10 подібним елементом 82, як показано на Фіг.13 та шляхом вставляння шарнірного пальця 40 у циліФіг.14. ндричну трубку 46. Після цього утримувальний Під час операції завантаження коксової печі штифт 50 вставляють у отвір 52, наявний у цилінкоксовиштовхувальна та завантажувальна машина дричній трубці 46 так, щоб щонайменше кінцева розташована поблизу дверей завантаження, а частина 54 утримувального штифта 50 знаходиладопоміжний візок розташований поблизу дверей ся у канавці 44, як показано на Фіг.7. Утримувальвивантаження коксу цієї печі. Обоє дверей зняті з ний штифт 50 може бути прикріпленим до циліндпечі, і кокс виштовхується з печі назовні за допо 11 87157 12 могою коксовиштовхувача цієї коксовиштовхува26 на кромки 24 затворів 12. Як і у попередньому льної та завантажувальної машини. Після видавипадку, для повертання затворів 12 потрібно дулення коксу з печі двері вивантаження коксу закріже незначне зусилля з боку привідного механізму пляють із боку вивантаження коксу з печі. Після 64, коли двері 10 притиснуті до дверного косяка цього вугілля завантажують у піч з боку завантапечі. ження. Після завантаження печі вугіллям двері Інший привідний механізм 90, що може бути завантаження закріпляють на печі. Після заверзастосований для зчеплення з виступним елеменшення циклу коксування процес вивантаження та том 34 і повертання затвора 12, показаний на завантаження повторюється. Фіг.15 та Фіг.16. У цьому варіанті здійснення привіКоли допоміжний візок або коксовиштовхувадний механізм 90 включає в себе обертовий вал льну та завантажувальну машину, що включає в 92 та лопатевий елемент 94, прикріплений до цьосебе привідний механізм 64, розташовують поблиго вала 92. Під час обертання лопатевого елемензу дверей 10 печі для встановлення або "посадки" та 94 він чіпляє виступний елемент 34 затвора, дверей у дверний косяк печі, то механізм підніспричинюючи повертання затвора 12, як описано мання дверей здійснює натискання на двері 10, вище. У цьому випадку вал 92 може обертатися таким чином незначно деформуючи проріз печі. приблизно на 360° протягом операції зачеплення. Коли цей проріз печі деформується, привідний Вал 92 може обертатися за допомогою електричмеханізм 64 приводиться у дію для повертання ного двигуна 96, гідравлічного двигуна, пневматизатворів 12 у друге положення, показане на Фіг.9. чного двигуна або іншого пристрою, придатного Для повертання затворів 12 потрібні незначні зудля обертання вала 92 та прикладення придатного силля, оскільки затвори 12 вільно повертаються зусилля до виступного елемента 34 для повертандоти, доки кромка 24 перебуває у контакті з фіксаня затвора 12. торною пластиною 26. Будь-яка дальша деформаПередбачається, та для фахівців у цій галузі ція дверей 10 печі досередини печі буде уможливтехніки з попереднього опису та супровідних креслювати поворот затворів 12 під дією тяжіння, і лень є очевидним, що у описаних варіантах здійсбільш щільне введення у зчеплення із фіксаторнення можуть бути зроблені зміни та вдосконаною пластиною 26 тоді, коли натиснення на двері лення. Відповідно також прямо вважається, що 10 знято. попередній опис та прикладені креслення наведені Подібним чином під час знімання дверей 10 з лише з метою ілюстрування варіантів здійснення, прорізу печі до дверей 10 прикладають зусилля за яким віддається перевага, і не являє собою обмедопомогою коксовиштовхувальної та завантажуження обсягу винаходу, а зміст та обсяг цього вивальної машини або допоміжного візка, таким чинаходу визначений формулою винаходу. ном зменшуючи натиснення фіксаторної пластини 1387157 14 15 87157 16 17 87157 18 19 87157 20 21 Комп’ютерна верстка Г. Паяльніков 87157 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
