Пристрій для кріплення рейки на залізобетонній підрейковій основі

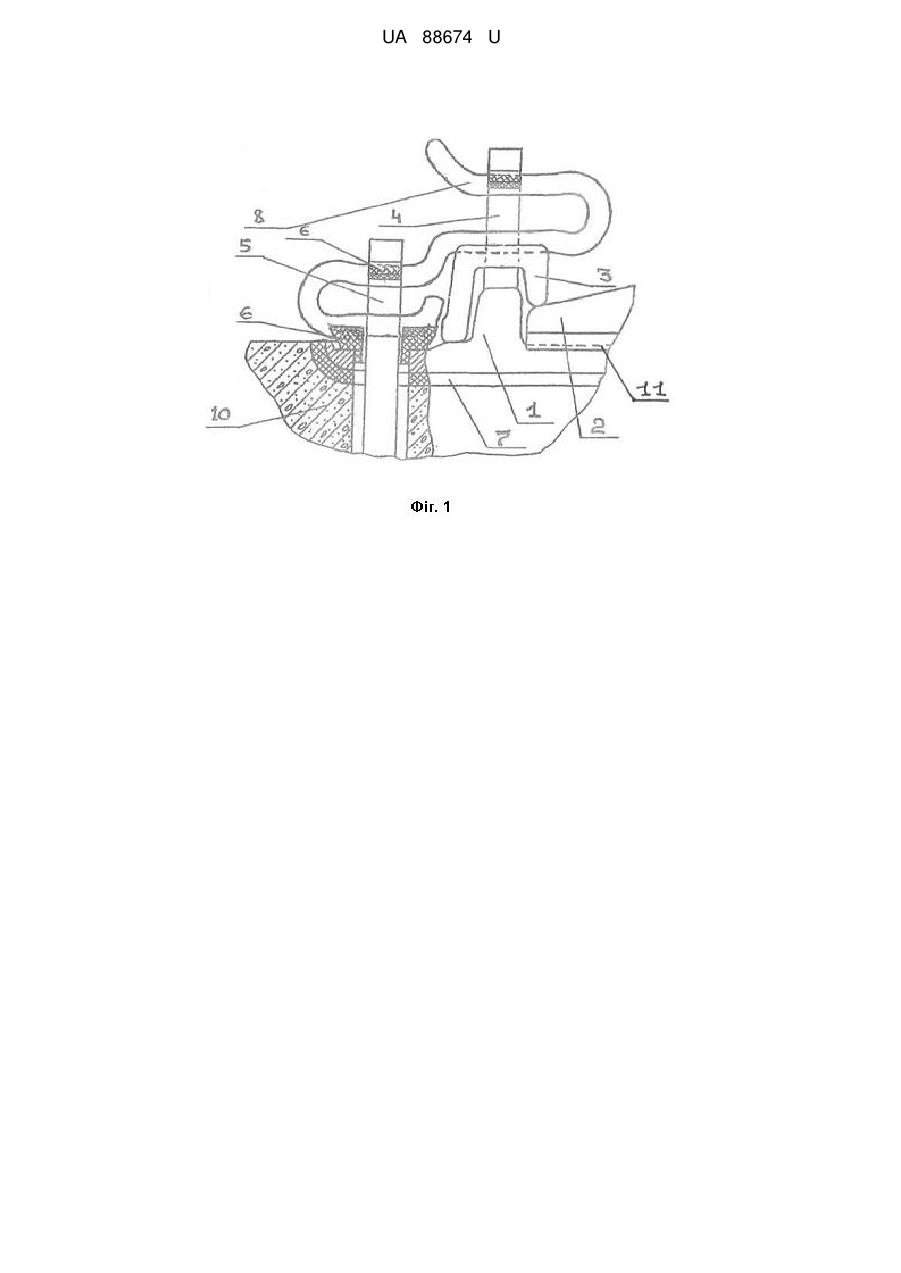

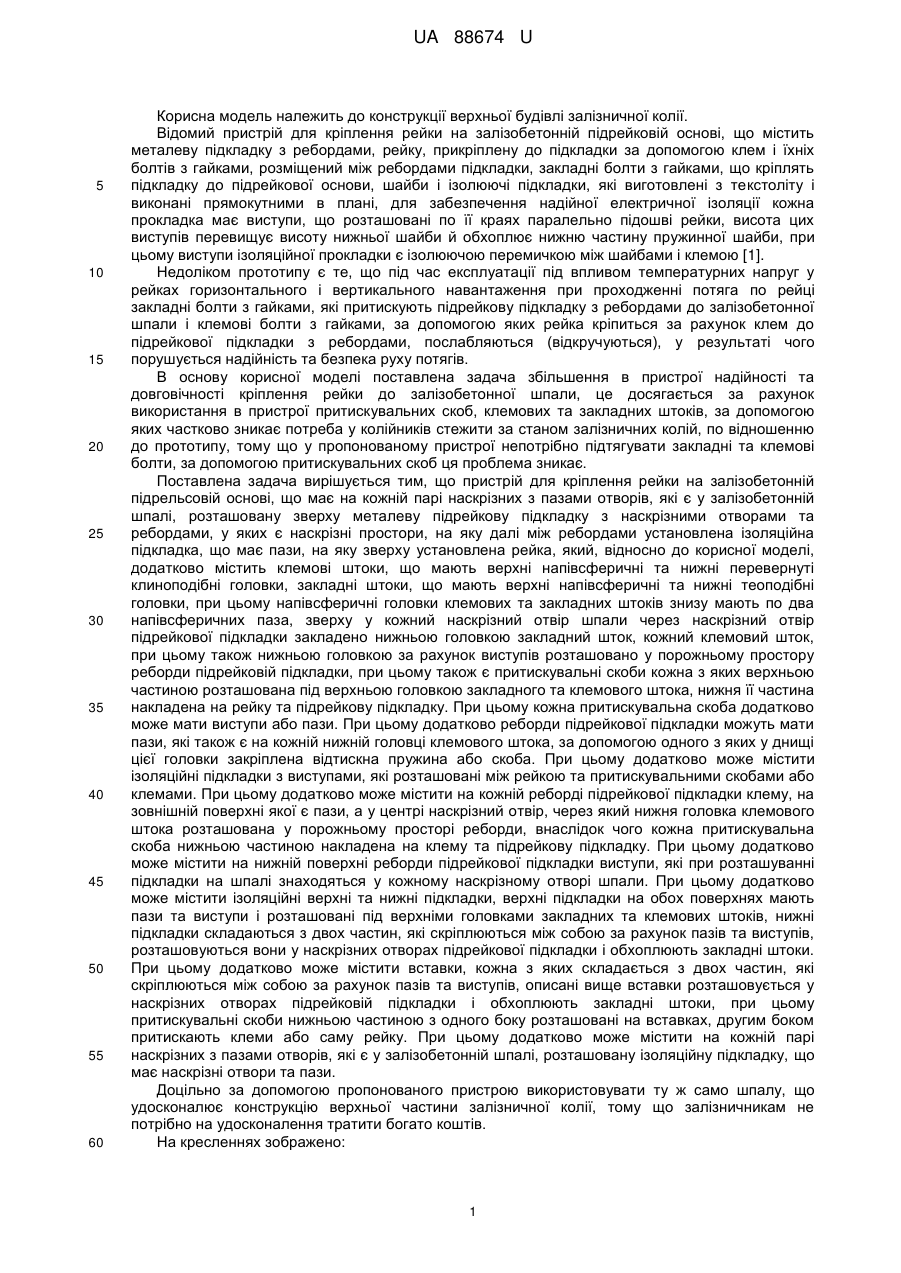

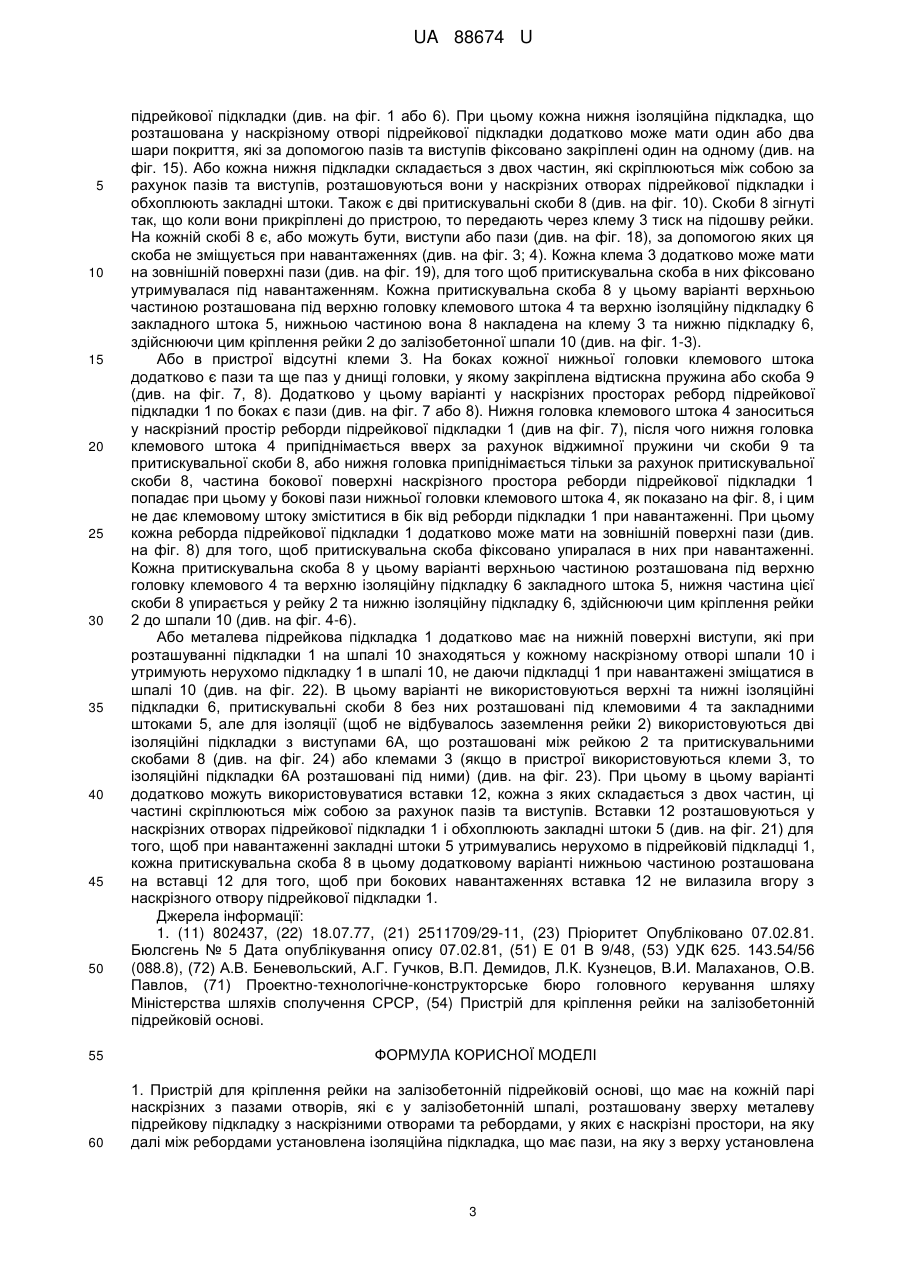

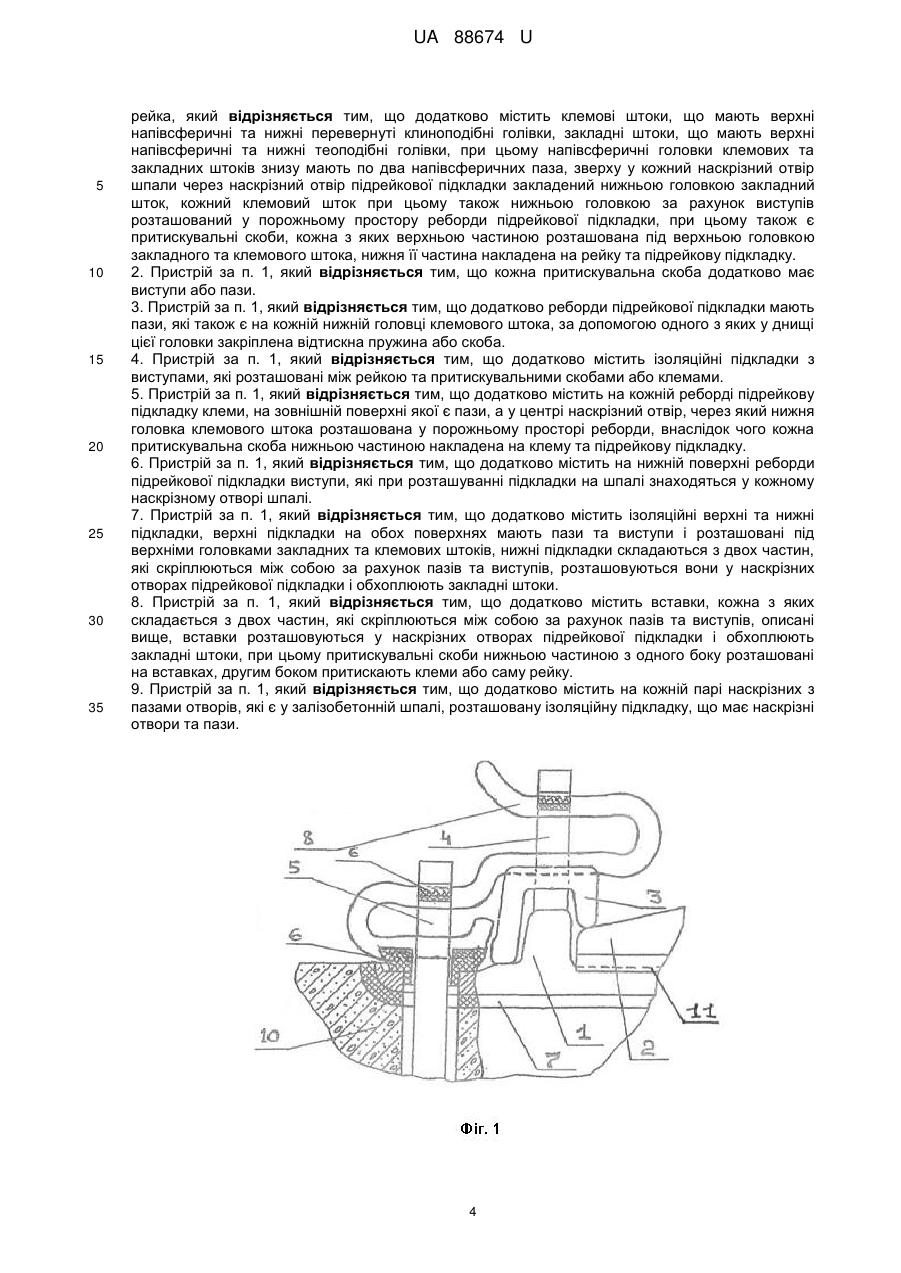

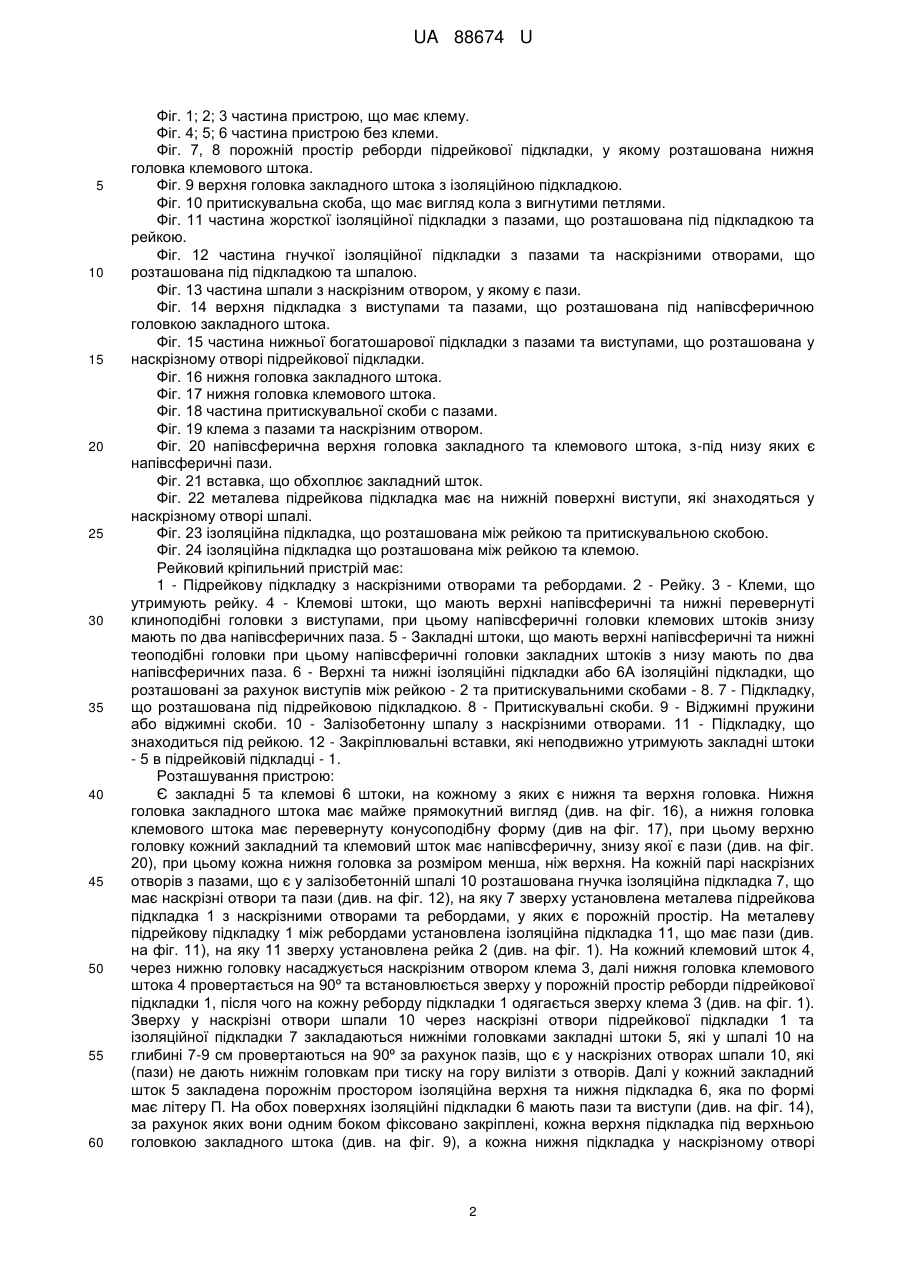

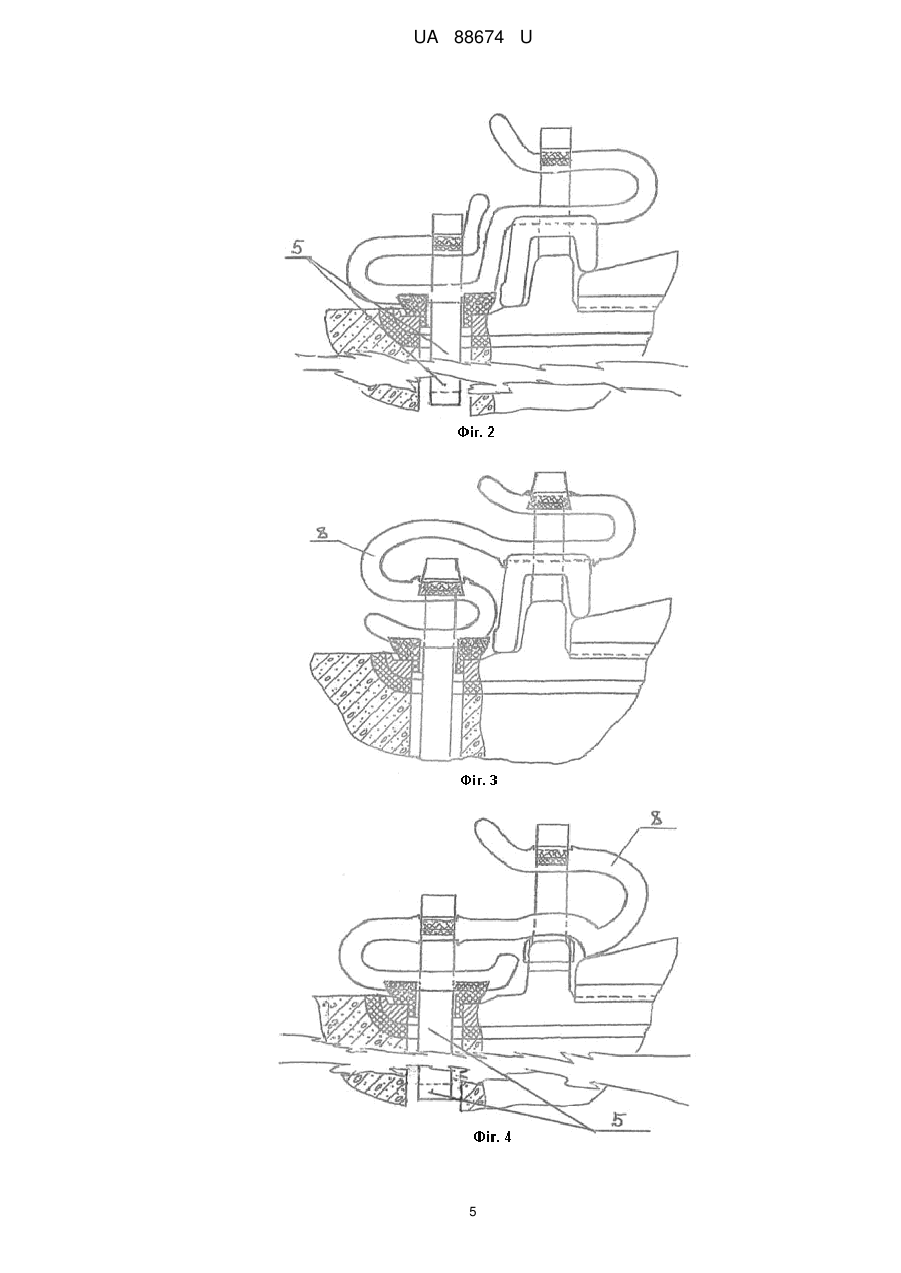

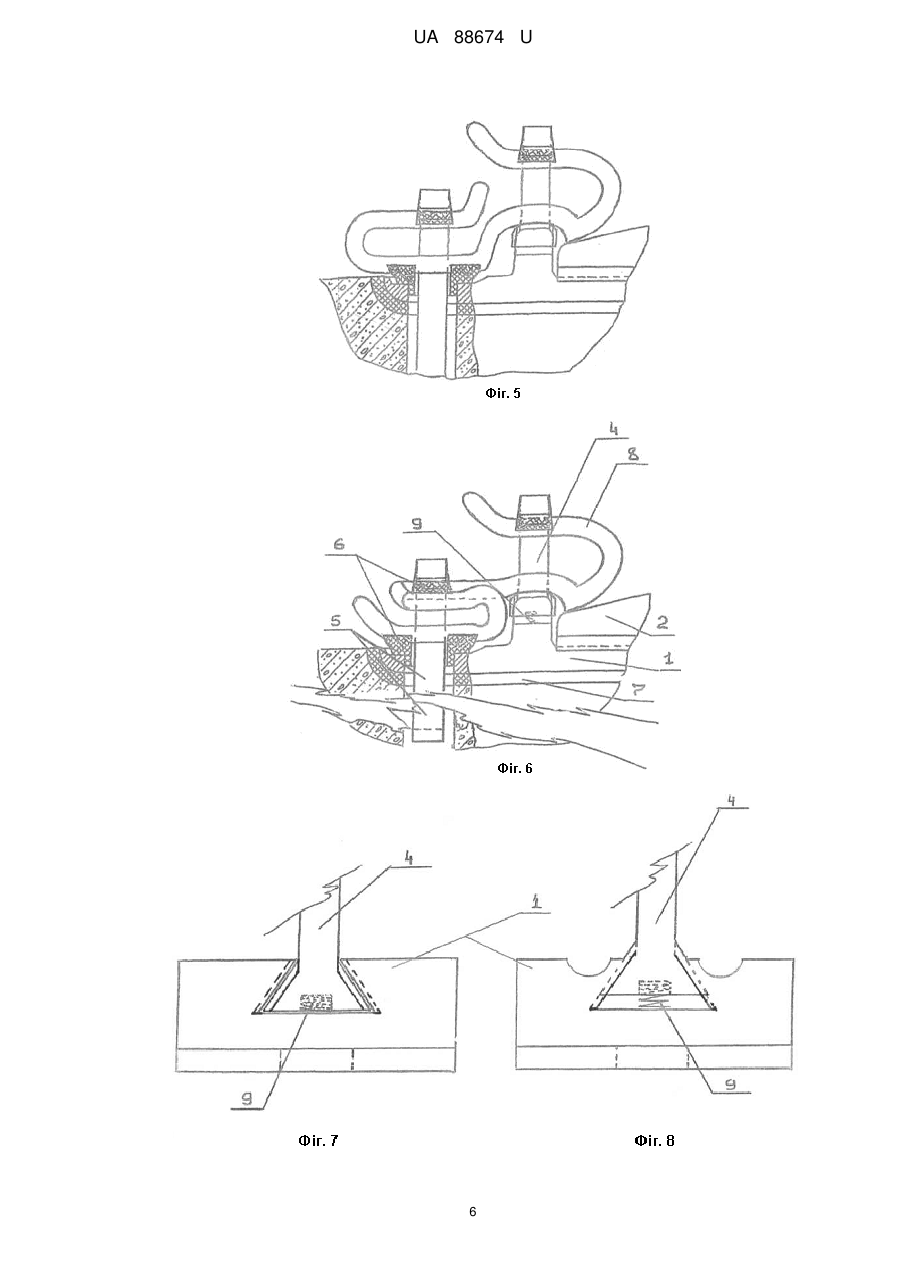

Реферат: UA 88674 U UA 88674 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції верхньої будівлі залізничної колії. Відомий пристрій для кріплення рейки на залізобетонній підрейковій основі, що містить металеву підкладку з ребордами, рейку, прикріплену до підкладки за допомогою клем і їхніх болтів з гайками, розміщений між ребордами підкладки, закладні болти з гайками, що кріплять підкладку до підрейкової основи, шайби і ізолюючі підкладки, які виготовлені з текстоліту і виконані прямокутними в плані, для забезпечення надійної електричної ізоляції кожна прокладка має виступи, що розташовані по її краях паралельно підошві рейки, висота цих виступів перевищує висоту нижньої шайби й обхоплює нижню частину пружинної шайби, при цьому виступи ізоляційної прокладки є ізолюючою перемичкою між шайбами і клемою [1]. Недоліком прототипу є те, що під час експлуатації під впливом температурних напруг у рейках горизонтального і вертикального навантаження при проходженні потяга по рейці закладні болти з гайками, які притискують підрейкову підкладку з ребордами до залізобетонної шпали і клемові болти з гайками, за допомогою яких рейка кріпиться за рахунок клем до підрейкової підкладки з ребордами, послабляються (відкручуються), у результаті чого порушується надійність та безпека руху потягів. В основу корисної моделі поставлена задача збільшення в пристрої надійності та довговічності кріплення рейки до залізобетонної шпали, це досягається за рахунок використання в пристрої притискувальних скоб, клемових та закладних штоків, за допомогою яких частково зникає потреба у колійників стежити за станом залізничних колій, по відношенню до прототипу, тому що у пропонованому пристрої непотрібно підтягувати закладні та клемові болти, за допомогою притискувальних скоб ця проблема зникає. Поставлена задача вирішується тим, що пристрій для кріплення рейки на залізобетонній підрельсовій основі, що має на кожній парі наскрізних з пазами отворів, які є у залізобетонній шпалі, розташовану зверху металеву підрейкову підкладку з наскрізними отворами та ребордами, у яких є наскрізні простори, на яку далі між ребордами установлена ізоляційна підкладка, що має пази, на яку зверху установлена рейка, який, відносно до корисної моделі, додатково містить клемові штоки, що мають верхні напівсферичні та нижні перевернуті клиноподібні головки, закладні штоки, що мають верхні напівсферичні та нижні теоподібні головки, при цьому напівсферичні головки клемових та закладних штоків знизу мають по два напівсферичних паза, зверху у кожний наскрізний отвір шпали через наскрізний отвір підрейкової підкладки закладено нижньою головкою закладний шток, кожний клемовий шток, при цьому також нижньою головкою за рахунок виступів розташовано у порожньому простору реборди підрейковій підкладки, при цьому також є притискувальні скоби кожна з яких верхньою частиною розташована під верхньою головкою закладного та клемового штока, нижня її частина накладена на рейку та підрейкову підкладку. При цьому кожна притискувальна скоба додатково може мати виступи або пази. При цьому додатково реборди підрейкової підкладки можуть мати пази, які також є на кожній нижній головці клемового штока, за допомогою одного з яких у днищі цієї головки закріплена відтискна пружина або скоба. При цьому додатково може містити ізоляційні підкладки з виступами, які розташовані між рейкою та притискувальними скобами або клемами. При цьому додатково може містити на кожній реборді підрейкової підкладки клему, на зовнішній поверхні якої є пази, а у центрі наскрізний отвір, через який нижня головка клемового штока розташована у порожньому просторі реборди, внаслідок чого кожна притискувальна скоба нижньою частиною накладена на клему та підрейкову підкладку. При цьому додатково може містити на нижній поверхні реборди підрейкової підкладки виступи, які при розташуванні підкладки на шпалі знаходяться у кожному наскрізному отворі шпали. При цьому додатково може містити ізоляційні верхні та нижні підкладки, верхні підкладки на обох поверхнях мають пази та виступи і розташовані під верхніми головками закладних та клемових штоків, нижні підкладки складаються з двох частин, які скріплюються між собою за рахунок пазів та виступів, розташовуються вони у наскрізних отворах підрейкової підкладки і обхоплюють закладні штоки. При цьому додатково може містити вставки, кожна з яких складається з двох частин, які скріплюються між собою за рахунок пазів та виступів, описані вище вставки розташовується у наскрізних отворах підрейковій підкладки і обхоплюють закладні штоки, при цьому притискувальні скоби нижньою частиною з одного боку розташовані на вставках, другим боком притискають клеми або саму рейку. При цьому додатково може містити на кожній парі наскрізних з пазами отворів, які є у залізобетонній шпалі, розташовану ізоляційну підкладку, що має наскрізні отвори та пази. Доцільно за допомогою пропонованого пристрою використовувати ту ж само шпалу, що удосконалює конструкцію верхньої частини залізничної колії, тому що залізничникам не потрібно на удосконалення тратити богато коштів. На кресленнях зображено: 1 UA 88674 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1; 2; 3 частина пристрою, що має клему. Фіг. 4; 5; 6 частина пристрою без клеми. Фіг. 7, 8 порожній простір реборди підрейкової підкладки, у якому розташована нижня головка клемового штока. Фіг. 9 верхня головка закладного штока з ізоляційною підкладкою. Фіг. 10 притискувальна скоба, що має вигляд кола з вигнутими петлями. Фіг. 11 частина жорсткої ізоляційної підкладки з пазами, що розташована під підкладкою та рейкою. Фіг. 12 частина гнучкої ізоляційної підкладки з пазами та наскрізними отворами, що розташована під підкладкою та шпалою. Фіг. 13 частина шпали з наскрізним отвором, у якому є пази. Фіг. 14 верхня підкладка з виступами та пазами, що розташована під напівсферичною головкою закладного штока. Фіг. 15 частина нижньої богатошарової підкладки з пазами та виступами, що розташована у наскрізному отворі підрейкової підкладки. Фіг. 16 нижня головка закладного штока. Фіг. 17 нижня головка клемового штока. Фіг. 18 частина притискувальної скоби с пазами. Фіг. 19 клема з пазами та наскрізним отвором. Фіг. 20 напівсферична верхня головка закладного та клемового штока, з-під низу яких є напівсферичні пази. Фіг. 21 вставка, що обхоплює закладний шток. Фіг. 22 металева підрейкова підкладка має на нижній поверхні виступи, які знаходяться у наскрізному отворі шпалі. Фіг. 23 ізоляційна підкладка, що розташована між рейкою та притискувальною скобою. Фіг. 24 ізоляційна підкладка що розташована між рейкою та клемою. Рейковий кріпильний пристрій має: 1 - Підрейкову підкладку з наскрізними отворами та ребордами. 2 - Рейку. 3 - Клеми, що утримують рейку. 4 - Клемові штоки, що мають верхні напівсферичні та нижні перевернуті клиноподібні головки з виступами, при цьому напівсферичні головки клемових штоків знизу мають по два напівсферичних паза. 5 - Закладні штоки, що мають верхні напівсферичні та нижні теоподібні головки при цьому напівсферичні головки закладних штоків з низу мають по два напівсферичних паза. 6 - Верхні та нижні ізоляційні підкладки або 6А ізоляційні підкладки, що розташовані за рахунок виступів між рейкою - 2 та притискувальними скобами - 8. 7 - Підкладку, що розташована під підрейковою підкладкою. 8 - Притискувальні скоби. 9 - Віджимні пружини або віджимні скоби. 10 - Залізобетонну шпалу з наскрізними отворами. 11 - Підкладку, що знаходиться під рейкою. 12 - Закріплювальні вставки, які неподвижно утримують закладні штоки - 5 в підрейковій підкладці - 1. Розташування пристрою: Є закладні 5 та клемові 6 штоки, на кожному з яких є нижня та верхня головка. Нижня головка закладного штока має майже прямокутний вигляд (див. на фіг. 16), а нижня головка клемового штока має перевернуту конусоподібну форму (див на фіг. 17), при цьому верхню головку кожний закладний та клемовий шток має напівсферичну, знизу якої є пази (див. на фіг. 20), при цьому кожна нижня головка за розміром менша, ніж верхня. На кожній парі наскрізних отворів з пазами, що є у залізобетонній шпалі 10 розташована гнучка ізоляційна підкладка 7, що має наскрізні отвори та пази (див. на фіг. 12), на яку 7 зверху установлена металева підрейкова підкладка 1 з наскрізними отворами та ребордами, у яких є порожній простір. На металеву підрейкову підкладку 1 між ребордами установлена ізоляційна підкладка 11, що має пази (див. на фіг. 11), на яку 11 зверху установлена рейка 2 (див. на фіг. 1). На кожний клемовий шток 4, через нижню головку насаджується наскрізним отвором клема 3, далі нижня головка клемового штока 4 провертається на 90º та встановлюється зверху у порожній простір реборди підрейкової підкладки 1, після чого на кожну реборду підкладки 1 одягається зверху клема 3 (див. на фіг. 1). Зверху у наскрізні отвори шпали 10 через наскрізні отвори підрейкової підкладки 1 та ізоляційної підкладки 7 закладаються нижніми головками закладні штоки 5, які у шпалі 10 на глибині 7-9 см провертаються на 90º за рахунок пазів, що є у наскрізних отворах шпали 10, які (пази) не дають нижнім головкам при тиску на гору вилізти з отворів. Далі у кожний закладний шток 5 закладена порожнім простором ізоляційна верхня та нижня підкладка 6, яка по формі має літеру П. На обох поверхнях ізоляційні підкладки 6 мають пази та виступи (див. на фіг. 14), за рахунок яких вони одним боком фіксовано закріплені, кожна верхня підкладка під верхньою головкою закладного штока (див. на фіг. 9), а кожна нижня підкладка у наскрізному отворі 2 UA 88674 U 5 10 15 20 25 30 35 40 45 50 55 60 підрейкової підкладки (див. на фіг. 1 або 6). При цьому кожна нижня ізоляційна підкладка, що розташована у наскрізному отворі підрейкової підкладки додатково може мати один або два шари покриття, які за допомогою пазів та виступів фіксовано закріплені один на одному (див. на фіг. 15). Або кожна нижня підкладки складається з двох частин, які скріплюються між собою за рахунок пазів та виступів, розташовуються вони у наскрізних отворах підрейкової підкладки і обхоплюють закладні штоки. Також є дві притискувальні скоби 8 (див. на фіг. 10). Скоби 8 зігнуті так, що коли вони прикріплені до пристрою, то передають через клему 3 тиск на підошву рейки. На кожній скобі 8 є, або можуть бути, виступи або пази (див. на фіг. 18), за допомогою яких ця скоба не зміщується при навантаженнях (див. на фіг. 3; 4). Кожна клема 3 додатково може мати на зовнішній поверхні пази (див. на фіг. 19), для того щоб притискувальна скоба в них фіксовано утримувалася під навантаженням. Кожна притискувальна скоба 8 у цьому варіанті верхньою частиною розташована під верхню головку клемового штока 4 та верхню ізоляційну підкладку 6 закладного штока 5, нижньою частиною вона 8 накладена на клему 3 та нижню підкладку 6, здійснюючи цим кріплення рейки 2 до залізобетонної шпали 10 (див. на фіг. 1-3). Або в пристрої відсутні клеми 3. На боках кожної нижньої головки клемового штока додатково є пази та ще паз у днищі головки, у якому закріплена відтискна пружина або скоба 9 (див. на фіг. 7, 8). Додатково у цьому варіанті у наскрізних просторах реборд підрейкової підкладки 1 по боках є пази (див. на фіг. 7 або 8). Нижня головка клемового штока 4 заноситься у наскрізний простір реборди підрейкової підкладки 1 (див на фіг. 7), після чого нижня головка клемового штока 4 припіднімається вверх за рахунок віджимної пружини чи скоби 9 та притискувальної скоби 8, або нижня головка припіднімається тільки за рахунок притискувальної скоби 8, частина бокової поверхні наскрізного простора реборди підрейкової підкладки 1 попадає при цьому у бокові пази нижньої головки клемового штока 4, як показано на фіг. 8, і цим не дає клемовому штоку зміститися в бік від реборди підкладки 1 при навантаженні. При цьому кожна реборда підрейкової підкладки 1 додатково може мати на зовнішній поверхні пази (див. на фіг. 8) для того, щоб притискувальна скоба фіксовано упиралася в них при навантаженні. Кожна притискувальна скоба 8 у цьому варіанті верхньою частиною розташована під верхню головку клемового 4 та верхню ізоляційну підкладку 6 закладного штока 5, нижня частина цієї скоби 8 упирається у рейку 2 та нижню ізоляційну підкладку 6, здійснюючи цим кріплення рейки 2 до шпали 10 (див. на фіг. 4-6). Або металева підрейкова підкладка 1 додатково має на нижній поверхні виступи, які при розташуванні підкладки 1 на шпалі 10 знаходяться у кожному наскрізному отворі шпали 10 і утримують нерухомо підкладку 1 в шпалі 10, не даючи підкладці 1 при навантажені зміщатися в шпалі 10 (див. на фіг. 22). В цьому варіанті не використовуються верхні та нижні ізоляційні підкладки 6, притискувальні скоби 8 без них розташовані під клемовими 4 та закладними штоками 5, але для ізоляції (щоб не відбувалось заземлення рейки 2) використовуються дві ізоляційні підкладки з виступами 6А, що розташовані між рейкою 2 та притискувальними скобами 8 (див. на фіг. 24) або клемами 3 (якщо в пристрої використовуються клеми 3, то ізоляційні підкладки 6А розташовані під ними) (див. на фіг. 23). При цьому в цьому варіанті додатково можуть використовуватися вставки 12, кожна з яких складається з двох частин, ці частині скріплюються між собою за рахунок пазів та виступів. Вставки 12 розташовуються у наскрізних отворах підрейкової підкладки 1 і обхоплюють закладні штоки 5 (див. на фіг. 21) для того, щоб при навантаженні закладні штоки 5 утримувались нерухомо в підрейковій підкладці 1, кожна притискувальна скоба 8 в цьому додатковому варіанті нижньою частиною розташована на вставці 12 для того, щоб при бокових навантаженнях вставка 12 не вилазила вгору з наскрізного отвору підрейкової підкладки 1. Джерела інформації: 1. (11) 802437, (22) 18.07.77, (21) 2511709/29-11, (23) Пріоритет Опубліковано 07.02.81. Бюлсгень № 5 Дата опублікування опису 07.02.81, (51) Е 01 В 9/48, (53) УДК 625. 143.54/56 (088.8), (72) А.В. Беневольский, А.Г. Гучков, В.П. Демидов, Л.К. Кузнецов, В.И. Малаханов, О.В. Павлов, (71) Проектно-технологічне-конструкторське бюро головного керування шляху Міністерства шляхів сполучення СРСР, (54) Пристрій для кріплення рейки на залізобетонній підрейковій основі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для кріплення рейки на залізобетонній підрейковій основі, що має на кожній парі наскрізних з пазами отворів, які є у залізобетонній шпалі, розташовану зверху металеву підрейкову підкладку з наскрізними отворами та ребордами, у яких є наскрізні простори, на яку далі між ребордами установлена ізоляційна підкладка, що має пази, на яку з верху установлена 3 UA 88674 U 5 10 15 20 25 30 35 рейка, який відрізняється тим, що додатково містить клемові штоки, що мають верхні напівсферичні та нижні перевернуті клиноподібні голівки, закладні штоки, що мають верхні напівсферичні та нижні теоподібні голівки, при цьому напівсферичні головки клемових та закладних штоків знизу мають по два напівсферичних паза, зверху у кожний наскрізний отвір шпали через наскрізний отвір підрейкової підкладки закладений нижньою головкою закладний шток, кожний клемовий шток при цьому також нижньою головкою за рахунок виступів розташований у порожньому простору реборди підрейкової підкладки, при цьому також є притискувальні скоби, кожна з яких верхньою частиною розташована під верхньою головкою закладного та клемового штока, нижня її частина накладена на рейку та підрейкову підкладку. 2. Пристрій за п. 1, який відрізняється тим, що кожна притискувальна скоба додатково має виступи або пази. 3. Пристрій за п. 1, який відрізняється тим, що додатково реборди підрейкової підкладки мають пази, які також є на кожній нижній головці клемового штока, за допомогою одного з яких у днищі цієї головки закріплена відтискна пружина або скоба. 4. Пристрій за п. 1, який відрізняється тим, що додатково містить ізоляційні підкладки з виступами, які розташовані між рейкою та притискувальними скобами або клемами. 5. Пристрій за п. 1, який відрізняється тим, що додатково містить на кожній реборді підрейкову підкладку клеми, на зовнішній поверхні якої є пази, а у центрі наскрізний отвір, через який нижня головка клемового штока розташована у порожньому просторі реборди, внаслідок чого кожна притискувальна скоба нижньою частиною накладена на клему та підрейкову підкладку. 6. Пристрій за п. 1, який відрізняється тим, що додатково містить на нижній поверхні реборди підрейкової підкладки виступи, які при розташуванні підкладки на шпалі знаходяться у кожному наскрізному отворі шпалі. 7. Пристрій за п. 1, який відрізняється тим, що додатково містить ізоляційні верхні та нижні підкладки, верхні підкладки на обох поверхнях мають пази та виступи і розташовані під верхніми головками закладних та клемових штоків, нижні підкладки складаються з двох частин, які скріплюються між собою за рахунок пазів та виступів, розташовуються вони у наскрізних отворах підрейкової підкладки і обхоплюють закладні штоки. 8. Пристрій за п. 1, який відрізняється тим, що додатково містить вставки, кожна з яких складається з двох частин, які скріплюються між собою за рахунок пазів та виступів, описані вище, вставки розташовуються у наскрізних отворах підрейкової підкладки і обхоплюють закладні штоки, при цьому притискувальні скоби нижньою частиною з одного боку розташовані на вставках, другим боком притискають клеми або саму рейку. 9. Пристрій за п. 1, який відрізняється тим, що додатково містить на кожній парі наскрізних з пазами отворів, які є у залізобетонній шпалі, розташовану ізоляційну підкладку, що має наскрізні отвори та пази. 4 UA 88674 U 5 UA 88674 U 6 UA 88674 U 7 UA 88674 U 8 UA 88674 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
