Анкерне стяжне кріплення

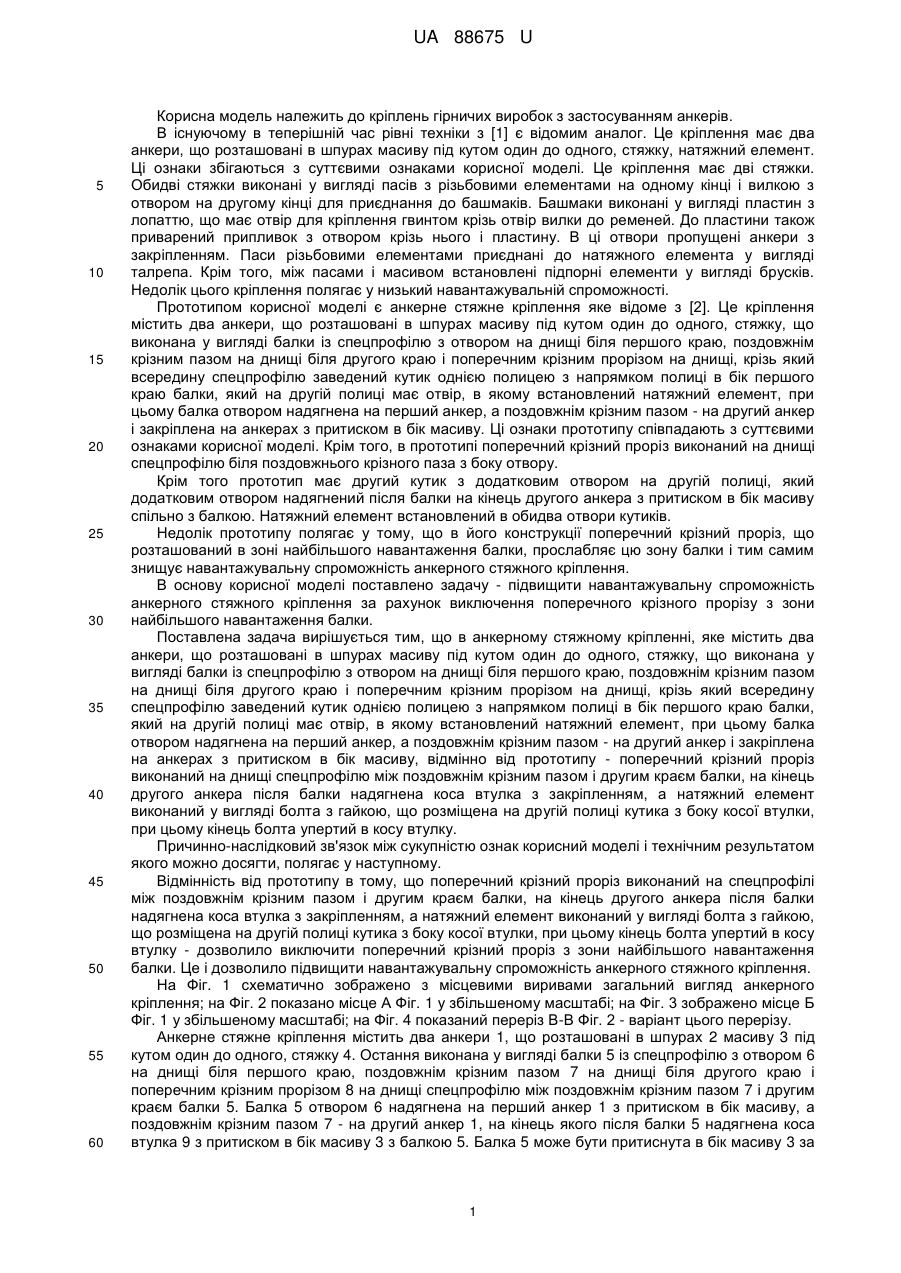

Реферат: Анкерне стяжне кріплення, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки із спецпрофілю з отвором на днищі біля першого краю, поздовжнім крізним пазом на днищі біля другого краю і поперечним крізним прорізом на днищі, крізь який всередину спецпрофілю заведений кутик однією полицею з напрямком полиці в бік першого краю балки, який на другій полиці має отвір, в якому встановлений натяжний елемент, при цьому балка отвором надягнена на перший анкер, а поздовжнім крізним пазом - на другий анкер і закріплена на анкерах з притиском в бік масиву. Поперечний крізний проріз виконаний на днищі спецпрофілю між поздовжнім крізним пазом і другим краєм балки, на кінець другого анкера після балки надягнена коса втулка з закріпленням, а натяжний елемент виконаний у вигляді болта з гайкою, що розміщена на другій полиці кутика з боку косої втулки, при цьому кінець болта упертий в косу втулку. UA 88675 U (12) UA 88675 U UA 88675 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Це кріплення має два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, натяжний елемент. Ці ознаки збігаються з суттєвими ознаками корисної моделі. Це кріплення має дві стяжки. Обидві стяжки виконані у вигляді пасів з різьбовими елементами на одному кінці і вилкою з отвором на другому кінці для приєднання до башмаків. Башмаки виконані у вигляді пластин з лопаттю, що має отвір для кріплення гвинтом крізь отвір вилки до ременей. До пластини також приварений припливок з отвором крізь нього і пластину. В ці отвори пропущені анкери з закріпленням. Паси різьбовими елементами приєднані до натяжного елемента у вигляді талрепа. Крім того, між пасами і масивом встановлені підпорні елементи у вигляді брусків. Недолік цього кріплення полягає у низький навантажувальній спроможності. Прототипом корисної моделі є анкерне стяжне кріплення яке відоме з [2]. Це кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки із спецпрофілю з отвором на днищі біля першого краю, поздовжнім крізним пазом на днищі біля другого краю і поперечним крізним прорізом на днищі, крізь який всередину спецпрофілю заведений кутик однією полицею з напрямком полиці в бік першого краю балки, який на другій полиці має отвір, в якому встановлений натяжний елемент, при цьому балка отвором надягнена на перший анкер, а поздовжнім крізним пазом - на другий анкер і закріплена на анкерах з притиском в бік масиву. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі поперечний крізний проріз виконаний на днищі спецпрофілю біля поздовжнього крізного паза з боку отвору. Крім того прототип має другий кутик з додатковим отвором на другій полиці, який додатковим отвором надягнений після балки на кінець другого анкера з притиском в бік масиву спільно з балкою. Натяжний елемент встановлений в обидва отвори кутиків. Недолік прототипу полягає у тому, що в його конструкції поперечний крізний проріз, що розташований в зоні найбільшого навантаження балки, прослабляє цю зону балки і тим самим знищує навантажувальну спроможність анкерного стяжного кріплення. В основу корисної моделі поставлено задачу - підвищити навантажувальну спроможність анкерного стяжного кріплення за рахунок виключення поперечного крізного прорізу з зони найбільшого навантаження балки. Поставлена задача вирішується тим, що в анкерному стяжному кріпленні, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки із спецпрофілю з отвором на днищі біля першого краю, поздовжнім крізним пазом на днищі біля другого краю і поперечним крізним прорізом на днищі, крізь який всередину спецпрофілю заведений кутик однією полицею з напрямком полиці в бік першого краю балки, який на другій полиці має отвір, в якому встановлений натяжний елемент, при цьому балка отвором надягнена на перший анкер, а поздовжнім крізним пазом - на другий анкер і закріплена на анкерах з притиском в бік масиву, відмінно від прототипу - поперечний крізний проріз виконаний на днищі спецпрофілю між поздовжнім крізним пазом і другим краєм балки, на кінець другого анкера після балки надягнена коса втулка з закріпленням, а натяжний елемент виконаний у вигляді болта з гайкою, що розміщена надругій полиці кутика з боку косої втулки, при цьому кінець болта упертий в косу втулку. Причинно-наслідковий зв'язок між сукупністю ознак корисний моделі і технічним результатом якого можно досягти, полягає у наступному. Відмінність від прототипу в тому, що поперечний крізний проріз виконаний на спецпрофілі між поздовжнім крізним пазом і другим краєм балки, на кінець другого анкера після балки надягнена коса втулка з закріпленням, а натяжний елемент виконаний у вигляді болта з гайкою, що розміщена на другій полиці кутика з боку косої втулки, при цьому кінець болта упертий в косу втулку - дозволило виключити поперечний крізний проріз з зони найбільшого навантаження балки. Це і дозволило підвищити навантажувальну спроможність анкерного стяжного кріплення. На Фіг. 1 схематично зображено з місцевими виривами загальний вигляд анкерного кріплення; на Фіг. 2 показано місце А Фіг. 1 у збільшеному масштабі; на Фіг. 3 зображено місце Б Фіг. 1 у збільшеному масштабі; на Фіг. 4 показаний переріз В-В Фіг. 2 - варіант цього перерізу. Анкерне стяжне кріплення містить два анкери 1, що розташовані в шпурах 2 масиву 3 під кутом один до одного, стяжку 4. Остання виконана у вигляді балки 5 із спецпрофілю з отвором 6 на днищі біля першого краю, поздовжнім крізним пазом 7 на днищі біля другого краю і поперечним крізним прорізом 8 на днищі спецпрофілю між поздовжнім крізним пазом 7 і другим краєм балки 5. Балка 5 отвором 6 надягнена на перший анкер 1 з притиском в бік масиву, а поздовжнім крізним пазом 7 - на другий анкер 1, на кінець якого після балки 5 надягнена коса втулка 9 з притиском в бік масиву 3 з балкою 5. Балка 5 може бути притиснута в бік масиву 3 за 1 UA 88675 U 5 10 15 20 допомогою гайок 10, кутика 11 з отвором, або іншими відомими елементами. Крізь поперечний крізний проріз 8 всередину спецпрофілю балки 5 заведений кутик 12 однією полицею 13 з напрямком в бік першого краю балки 5, який на другій полиці 14 має отвір 15. В ньому встановлений натяжний елемент 16 у вигляді болта 17 з гайкою 18, що розміщена на другій полиці 14 кутика 12 з боку косої втулки 9. Болт 17 своїм кінцем упертий в косу втулку 9. Натягнення анкерного стяжного кріплення здійснюють натяжним елементом 16 при прослаблених гайках 10. При цьому болт 17 вгвинчують в гайку 18. Кінець болта 17 крізь косу втулку 9 натискує на кінець другого анкера 1. При цьому натяжний елемент 16 своєю гайкою 18 крізь кутик 12, балку 5 з отвором 6 натискує на кінець першого анкера 1. При цьому анкери 1 натягуються назустріч один до одного. В процесі натягнення анкерів 1 балка 5 своїм поздовжнім крізним пазом 7 проковзує відносно другого анкера 1. Після натягнення кріплення гайки 10 затягують. В процесі роботи кріплення зусилля від анкерів 1, які спрямовані усередину масиву 3 під кутом одне до одного, сприяють утриманню масиву від розшарування. При цьому балка 5 підпирає масив 3 ділянкою, де в зоні найбільшого навантаження між анкерами 1, - відсутній поперечний крізний проріз. Це підвищує навантажувальну спроможність анкерного стяжного кріплення. Джерела інформації: 1. Патент США № 3,427,811; E21d 11/00; Е04с 5/08; 3/26; опубл. 18.02.1969 р. 2. Завка України на корисну модель № u 2013 05578 від 29.04.2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Анкерне стяжне кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки із спецпрофілю з отвором на днищі біля першого краю, поздовжнім крізним пазом на днищі біля другого краю і поперечним крізним прорізом на днищі, крізь який всередину спецпрофілю заведений кутик однією полицею з напрямком полиці в бік першого краю балки, який на другій полиці має отвір, в якому встановлений натяжний елемент, при цьому балка отвором надягнена на перший анкер, а поздовжнім крізним пазом - на другий анкер і закріплена на анкерах з притиском в бік масиву, яке відрізняється тим, що поперечний крізний проріз виконаний на днищі спецпрофілю між поздовжнім крізним пазом і другим краєм балки, на кінець другого анкера після балки надягнена коса втулка з закріпленням, а натяжний елемент виконаний у вигляді болта з гайкою, що розміщена на другій полиці кутика з боку косої втулки, при цьому кінець болта упертий в косу втулку. 2 UA 88675 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
