Пилка для розпилювання каменю, мармуру, дерева та інших матеріалів, типу стрічкової пилки або подібного типу, з можливістю встановлення ріжучого полотна в різні положення

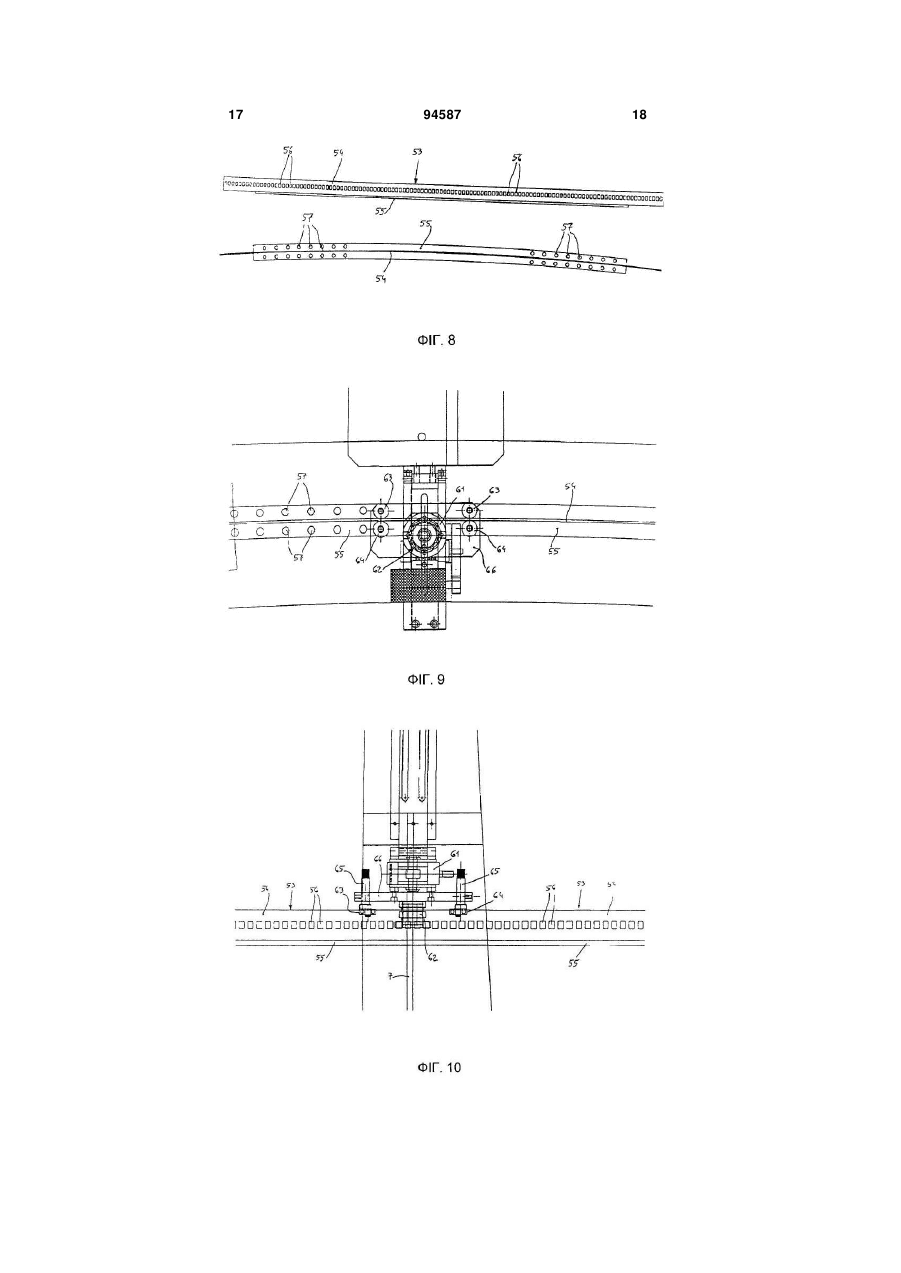

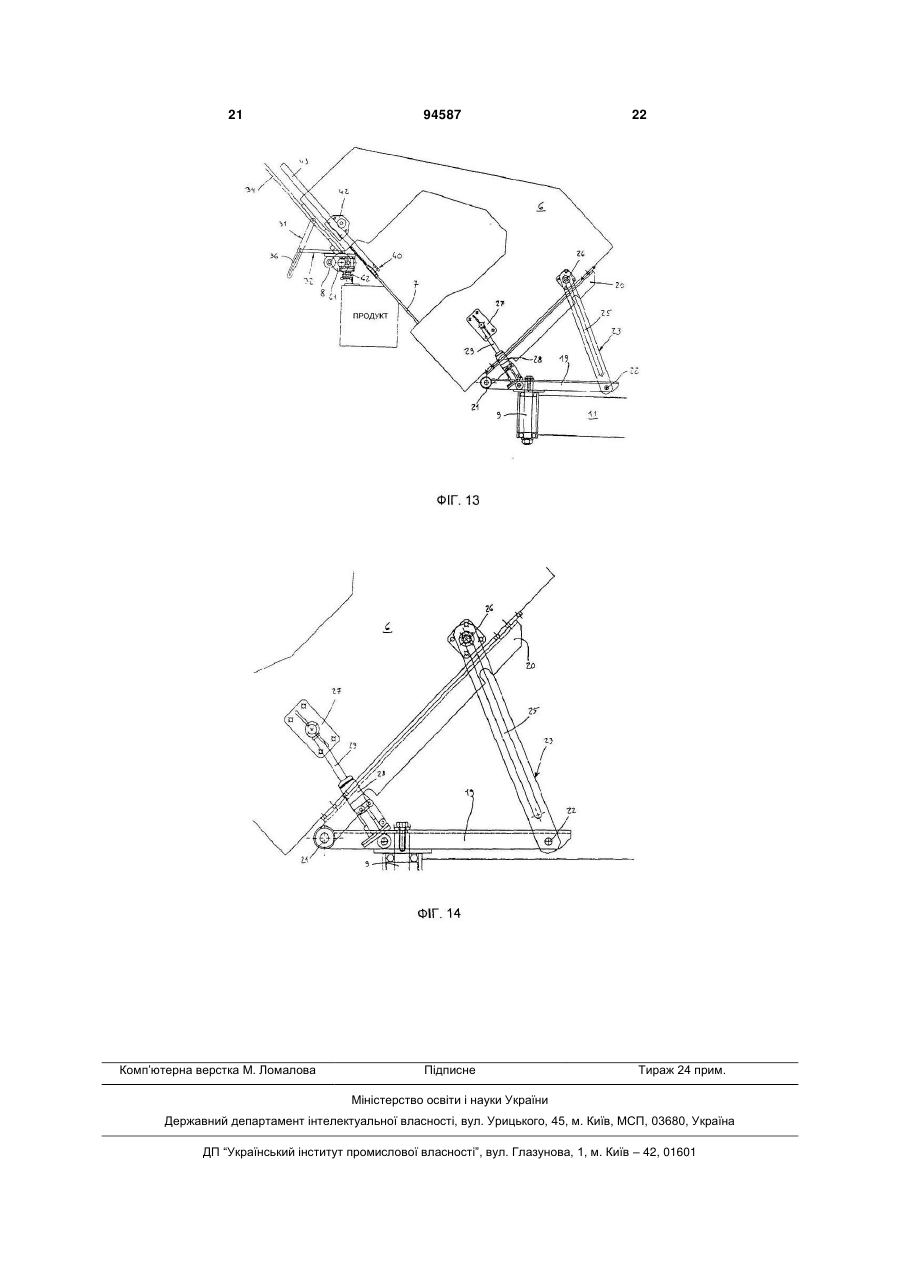

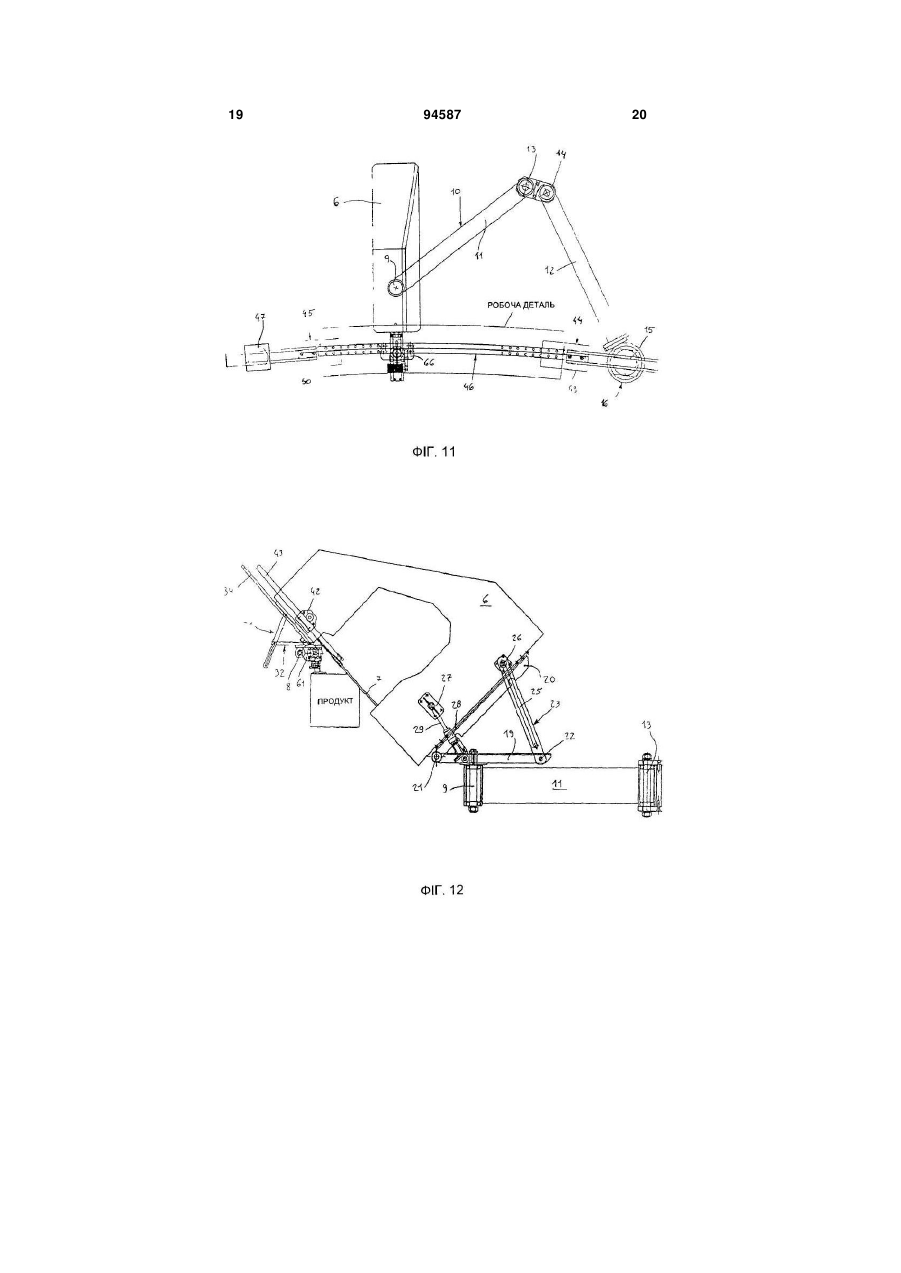

, в які вставляються засоби кріплення (з'єднувальні тяги 58) для кріплення до відповідних пластин (49, 50) в таких положеннях, які фіксують ту частину шаблона (46), яка дає можливість вищезгаданому ріжучому полотну (7) рухатись по всій довжині оброблюваної заготовки. 5. Пилка за п. 4, яка відрізняється тим, що розташування двигуна (8) і засобу зменшення швидкості ( редуктора 61) дозволяє регулювати швидкість просування ріжучого полотна (7) обернено пропорційно до значення вхідної потужності двигуна (8). 6. Пилка за п. 4, яка відрізняється тим, що до її складу також входять напрямні деталі (ролики 63, 64) для точного відслідковування контуру шаблона (46), розміщені один напроти одного по обох боках цього ж шаблона (46), при цьому опорою напрямних деталей (63,64) є вертикальні шпильки (65), вільно вставлені у відповідні отвори плити (66), розміщеної під двигуном (8) і редуктором (61), висоту напрямних деталей можна регулювати, встановлюючи їх у різні положення відносно шаблона (46), піднімаючи або опускаючи їх відносно вищезгаданої плити (66), а напрямні деталі знаходяться постійно в контакті з обома сторонами вищезгаданого вертикального крила (54) шаблона (46) по всій довжині оброблюваного виробу. Об'єктом даного винаходу є пиляльні верстати, зокрема, стрічкова пилка, або подібна до неї, для розпилювання каменю, мармуру, дерева, скла та інших матеріалів, ріжуче полотно якої може встановлюватись в різні положення, даючи можливість розпилювати вищезгадані матеріали по прямолінійних горизонтальних, вертикальних та нахилених під різними кутами контурах різних напрямків. Широко відомими в даній галузі є такі пиляльні верстати, зокрема стрічкові пилки або їм подібні, для розпилювання каменю, мармуру, дерева, скла та інших видів матеріалів, які, головним чином, складаються з металевої станини приблизно трикутної форми (або, за потреби, іншої форми), на якій змонтоване рухоме ріжуче полотно, виготовлене з часточок алмазу, яке здійснює рух по замкненій кривій в вертикальному напрямі під дією приводу від щонайменше одного гідравлічного двигуна традиційного типу, причому вищезгадана станина в свою чергу спирається на горизонтальну опорну поверхню, або стіл, що прикріплюється за допомогою вертикальної шпильки до одного кінця шарнірної руки, складеної з передплічної частини і головної частини, скріплених між собою шпилькою, утворюючи шарнірне з'єднання, в той же час інший кінець такої шарнірної руки прикріплений рухомим осьовим з'єднанням до плити, що встановлюється на стіні, або на стійці, або кріпиться до вертикальної стійки, надійно зафіксованої на підлозі, причому висота точки цього кріплення може регулюватись і бути фіксованою або змінною, в залежності від розмірів відповідних заготовок, що підлягають обробці, і виду такої обробки, при цьому вищезгадані заготовки утримуються відповідними стаціонарними опорами. Таким чином, така стрічкова пилка має можливість переміщуватись в горизонтальній площині в різноманітні регульовані положення, що відповідають кожному виробу, який підлягає обробці, з метою сформувати обриси такого виробу як горизонтальними так і вертикальними прямолінійними контурами згідно з бажаними формою і розміром, за допомогою управління шарнірною рукою таким чином, щоб кожного разу встановлювати ріжуче полотно у відповідне бажане робоче положення. Головно метою даного винаходу є створення такої моделі пилки для обробки матеріалів вищезгаданого типу, в якій ріжуче полотно може встановлюватись в різні регульовані положення, таким чином даючи можливість виконувати розпилювання у відповідності не лише до горизонтальних та 5 вертикальних контурів, а й до контурів, що мають різноманітні кути нахилу, а також змінну форму. Згідно з даним винаходом вказані цілі досягнуті в розробці моделі пилки, що має вищезгадані характеристики і відповідає приведеним нижче визначенням, особливо в відповідності з пунктами формули даного винаходу. Сутність даного винаходу буде зрозумілою з поданого нижче опису на прикладі (що не є обмежуючим) у відповідності з супроводжуючими фігурами, де: - На Фігурі 1 зображено вигляд збоку моделі пилки згідно з даним винаходом, яка знаходиться в першому робочому положенні; - На Фігурі 2 зображено збільшений вигляд збоку нижньої частини моделі пилки, показаної на фіг.1, ілюструючи окрему деталь конструкції (що служить для регулювання кута нахилу) цієї пилки; - На Фігурах 3-5 зображено збільшений вигляд збоку верхньої частини моделі пилки, показаної на фіг.1, ілюструючи інші деталі конструкції цієї пилки; - На Фігурі 6 зображено збільшений вигляд спереду однієї з частин моделі пилки, показаної на фіг.1; - На Фігурі 7 зображено повний вигляд спереду моделі пилки, показаної на фіг.1; - На фігурі 8 представлено вигляд зверху схеми деяких інших деталей конструкції моделі пилки згідно з даним винаходом; - На фігурі 9 представлено збільшений вигляд спереду моделі пилки, показаної на фіг.1, який ілюструє деякі інші деталі її конструкції; - На Фігурі 10 зображено вигляд зверху деталей конструкції, зображених на фіг.9; - Фігура 11 є виглядом зверху моделі пилки, показаної на фіг.1; - Фігура 12 є виглядом збоку моделі пилки, показаної на фіг.1, приведеної в друге робоче положення; - На фігурі 13 представлено збільшений вигляд збоку моделі пилки, показаної на фіг.12; - На фігурі 14 представлено збільшений вигляд збоку однієї з деталей конструкції моделі пилки, показаної на фіг.12. На зазначених вище фігурах схематично зображена модель стрічкової пилки (позначена на фігурах цифрою 5), або їй подібна у відповідності до даного винаходу, призначена для розпилювання каменю, мармуру, дерева, скла та інших видів матеріалів, ріжуче полотно якої може встановлюватись в різні положення, даючи можливість розпилювати вище згадані матеріали по прямолінійних горизонтальних, вертикальних та нахилених під різними кутами контурах різних напрямків. Як видно, зокрема з фігур від 1 до 7, модель пилки 5 головним чином складається з вертикально розташованої металевої станини 6 приблизно трикутної форми (або, при необхідності, якої завгодно іншої відповідної форми) на передній частині якої укріплено рухоме ріжуче полотно (стрічка) 7, виготовлене з частинок алмазу, яке приводиться в рух у вертикальній площині за допомогою щонайменше одного гідравлічного двигуна 8, який також відповідним чином закріплений на передній 94587 6 частині пилки, в той же час вищезгадана станина має своєю опорою горизонтальну поверхню, прикріплену за допомогою вертикальною шпильки 9 до одного кінця повздовжньої шарнірної руки 10, яка складається з передплічної частини 11, в яку встановлено вертикальну шпильку 9, і головної частини 12, скріпленої одним кінцем з вище згаданою передплічною частиною 11 шарнірним з'єднанням за допомогою шпильок 13 і 14, а другим кінцем прикріпленої до вертикальної стійки 16 за допомогою шпильки 15, в той же час вищезгадана стійка укріплена в масивній опорній плиті 17, встановленій на підлозі, що забезпечує надійне кріплення стійки до підлоги. Звичайно, кріплення вищезгаданої головної частини руки 12 може виконуватись іншим чином, наприклад, за допомогою плити, що кріпиться до стійки, колони або подібного, з можливістю регулювання висоти точки цього кріплення, яка може бути як фіксованою, так і змінною в залежності від розміру заготовок, що підлягають обробці, а також бажаного вигляду обробки; що не перевищує обсягу даного винаходу. Цілком очевидно, що пилка 5 може також кріпитись до шарнірної руки 10 за допомогою різноманітних видів механізмів рухомого з'єднання, які широко використовуються в даній галузі, дозволяючи також здійснювати рух шарнірної руки і пилки 5 одна відносно одної, що полегшує управління пилкою і дозволяє виконувати переміщення її в різні робочі положення; такі варіанти кріплення не виходять за межі даного винаходу. За умови такої конструкції пилка 5 має можливість повороту в різні регульовані положення в горизонтальній площині навколо вертикальної шпильки 9 з метою виконання випилювання виробів в різних положеннях вздовж прямолінійних напрямків як горизонтальних, так і вертикальних. З цією метою заготовки, що підлягають обробці, розміщуються як на опорній системі (яку буде більш детально описано далі), так і на горизонтальному столі 18, що є частиною конструкції пилки. В альтернативному варіанті вони можуть розміщуватись на спеціальних рухомих опорах (не зображених на рисунках), що встановлюються в передній частині пилки в такому положенні, яке дозволяє підводити ріжуче полотно 7 до даних заготовок в бажаній позиції для різання. Модель пилки 5 згідно з даним винаходом включає також пристрій для регулювання кута нахилу пилки у вертикальній площині, при чому конструкція цього пристрою дозволяє встановлювати різні значення кута нахилу пилки в заданих межах, що визначає виконання прямолінійних розпилювань оброблюваних виробів з різними кутами нахилу і контурами. Цей регулювальний пристрій складається з пари взаємозв'язаних штанг, закріплених в нижній частині станини 6 пилки, як показано на фігурах 1 і 2, з горизонтальної стаціонарної штанги 19, прикріпленої до вертикальної шпильки 9 шарнірної руки 10, а також рухомої штанги 20, прикріпленої знизу до станини 6 - причому ці штанги з'єднані своїми кінцями за допомогою шарнірного з'єднання шпилькою 21 таким чином, що рухома штанга 20 має можливість повороту вгору по відношенню 7 до стаціонарної штанги 19, в результаті чого рама 6 зміщується в різні регульовані положення, встановлюючи пилку 5 і ріжуче полотно 7 під потрібним кутом нахилу відносно горизонтальної площини. Крім того, іншим своїм кінцем стаціонарна штанга 19 за допомогою відповідної шпильки 22 зв'язана з вертикальним видовженим стрижнем 23, який має вільний кінець 24 і поздовжній паз 25, в якому ковзає виступаюча шпилька 26, прикріплена до нижньої частини станини 6 пилки. Стаціонарна штанга 19 також зв'язана з станиною 6 за допомогою активатора 27, широко відомого в даній галузі типу, наприклад, ручного гідравлічного домкрата, корпус 28 якого прикріплено до вищезгаданої стаціонарної штанги, а рухомий шток 29 своїм вільним кінцем прикріплений до виступаючої шпильки 30, що міститься на станині 6. В передній частині пилки 5 згідно з даним винаходом розміщена подальша система стрижнів для регулювання положення пилки, утворена парою верхніх стрижнів 31, розміщених паралельно на деякій відстані один від одного, і парою нижніх стрижнів 32, які в свою чергу розміщені паралельно на деякій відстані один від іншого, причому верхні стрижні 31, шарнірно з'єднані своїми верхніми кінцями 33 з видовженим повзуном 34, який має можливість вертикально зсуватись в різноманітні регульовані положення вздовж відповідних напрямних (не зображено), прикріплених до передньої частини станини 6 пилки, а також мають відповідно вільний нижній кінець 35 і поздовжній паз 36, в якому може ковзати щонайменше одна відповідна шпилька 37, прикріплена до кінця нижнього стрижня 32, а інший кінець 38 якого шарнірно зв'язаний з видовженим повзуном 34 в положенні, розміщеному під одним з верхніх стрижнів 31. Завдяки наявності штанг 19 і 20, вертикального видовженого стрижня 23 і вищезгаданої системи регулюючих стрижнів, пилка 5 має можливість переміщуватись разом з ріжучим полотном 7 (за допомогою гідравлічного домкрата 27) в різноманітні регульовані положення - від горизонтального положення, зображеного на фігурах 1-5 до положень з різним кутом нахилу вперед по відношенню до вище згаданого горизонтального положення, як показано на фігурах 12, 13 і 14, відповідно до бажаних кутів нахилу розпилювань, що мають бути виконані на кожній з оброблюваних заготовок, що таким чином дозволяє виконувати розпилювання цих заготовок по прямолінійних горизонтальних і вертикальних напрямах і під різними і змінними кутами шляхом нахилу вперед передньої частини пилки 5 по відношенню до горизонтальної площини, що визначається пересуванням виступаючої шпильки 26 у поздовжньому пазу 25 і шпильки 37 у поздовжньому пазу 36. Крім того, як найкраще видно з фігури 3, регулюючі стрижні також можуть зміщуватись по висоті в різні регульовані положення вздовж видовженого повзуна 34 при горизонтальному положенні самої пилки і, звичайно, вони також можуть зміщуватись таким же чином під час повороту пилки в положення нахилу під кутом до горизонтальної площини (фігура 4), з метою регулювання по висоті положення компоне 94587 8 нтів пилки (що буде описано нижче) у відповідності з розмірами оброблюваних заготовок. Крім того пилка, про яку йде мова, оснащена пристосуванням, що направляє ріжуче полотно 7 і утримує його в потрібному положенні незалежно від дійсної висоти оброблюваних заготовок (тобто, при будь-якій їх висоті). З цією метою пилка оснащена напрямними роликами або шківами (не зображено на фігурах), між якими має можливість рухатись ріжуче полотно. Ці ролики прикріплені до опорного пристрою 40 (див. фігури 1-5) з регульованою висотою, який пересувається по вертикалі, займаючи різні регульовані положення за допомогою регулюючого механізму в формі маховичка 41 (встановленого на пластині 42, закріпленій на станині 6), оснащеного зубчастою передачею (не зображена на фігурах), що діє на вертикальну зубчасту рейку 43, пристосовану для переміщення по вертикалі вздовж напрямної деталі (не показано на фігурах), розміщеної на пластині 42, причому нижнім кінцем рейка прикріплена до опорного механізму 40. Модель пилки згідно з даним винаходом розроблена також таким чином, щоб мати можливість розпилювати вироби в вертикальній і похилій площинах вздовж напрямів з різними контурами, досягаючи яких завгодно форм і обрисів, наприклад, криволінійних, хвилястих, рифлених, напівкруглих, і тому подібних. З цією метою модель пилки згідно винаходу оснащена системою для кріплення і опори шаблонів, виконаних у формі, що відповідає бажаному контуру конкретного виробу. Ця система кріплення і опори, спосіб роботи якої в даній моделі пилки буде детально описано нижче, в основному складається з двох прямолінійних видовжених жорстких упорів 44 і 45, що мають велику опорну поверхню (див. фігури 7 і 11), здатну підтримувати будь-які оброблювані заготовки і металевий шаблон, що має той же самий контур, що і бажаний виріб; причому вищезгаданий шаблон спирається на упори 44 і 45 у спосіб, який буде детально описано далі, причому перший з цих упорів 44 відповідним чином прикріплений до верхньої частини стійки 16, а другий з вище згаданих упорів 45 відповідним чином закріплений на верхній частині іншої стійки 47, з'єднаної з масивною нижньою плитою 48, зафіксованою на підлозі на визначеній відстані від першої стійки, що дозволяє мати опору для оброблюваного виробу і шаблона 46. Видовжені упори 44 і 45 мають відповідну форму, яка дає можливість підтримувати відповідні пластини 49 і 50, які мають можливість ковзати по цих упорах, займаючи різні регульовані положення і фіксуючись час від часу у відповідних бажаних положеннях за допомогою болтів або інших подібних засобів 51 і 52. Кожна з цих пластин 49 і 50 є достатньо великою, щоб оброблювана заготовка могла лежати на них і мати опору вздовж своєї зовнішньої межі, в той час, як інша зовнішня межа цієї ж заготовки розміщена і опирається на опорну плиту 18 конструкції пилки, причому ці пластини також пристосовані для підтримки країв шаблона 46 у спосіб, який буде детально описаний нижче. 9 Бажано, щоб кожний з шаблонів 46, що використовується в роботі пилки, мав вигляд металевої деталі з профілем у формі літери L 53 (див. фігури 7-11), яка має тонке і нешироке верхнє вертикальне крило 54, з'єднане перпендикулярно з нешироким нижнім горизонтальним крилом 55, причому вертикальне крило 54 має форму по всій своїй довжині ідентичну контуру виробу, який має бути отримано в результаті розпилювання, і має (знову ж таки по всій своїй довжині) велику кількість однакових перфорованих прямокутних отворів 56, що утворюють систему зубців, призначену для виконання поступального руху ріжучого полотна (що буде детально описано далі), даючи можливість випиляти виріб з цим же самим контуром або обрисом, який має шаблон 46. Горизонтальне крило 55 в свою чергу має перфорацію по всій своїй довжині, утворену множиною розділених відповідними проміжками круглих отворів 57, в кожен з котрих може вставлятись з'єднувальна тяга 58, яка вставляється другим своїм кінцем у відповідний отвір 59 пластин 49 і 50, при цьому кінці цих тяг фіксують положення шаблона 46 відносно відповідної пластини. Таким же чином, у відповідності або в залежності від довжини оброблюваної заготовки з'єднувальні тяги для кріплення до пластин 49 і 50 вставляються в отвори 57, розміщені на позиціях, що обмежують частину шаблона, яка має дозволяти ріжучому полотну 7 рухатись вздовж її довжини. З метою змусити ріжуче полотно 7 зміщуватись, тобто пиляючи просуватись вздовж шаблона 46 по всій довжині оброблюваної заготовки модель пилки згідно з даним винаходом оснащена механізмом приводу, встановленим під вищеописаною системою регулюючих стрижнів і складеним з гідравлічного двигуна 8, відповідним чином підключеного до гідравлічної системи пилки, а також ме 94587 10 ханічного редуктора 61 для зменшення швидкості переміщення ріжучого полотна 7 у прямому напрямку, причому цей редуктор зв'язаний з двигуном 8 і з'єднаний з шестерною 62, зубці якої, зчіплюючись з перфорацією 56 вертикального крила 54 шаблона 46, так що при такому зчепленні з перфорацією 56 така шестерня 62 (за рахунок роботи вище згаданого механізму приводу в складі двигуна 8 і редуктора 61) змушує пилку 5 повертатись навколо вертикальної шпильки 9 в тому ж напрямі, що і сама шестерня, в результаті чого ріжуче полотно 7 автоматично просувається вперед в тому ж напрямку по всій довжині шаблона 46, випилюючи виріб по всій його довжині з таким же контуром, як у вище згаданого шаблона, при орієнтації пилки як в горизонтальному положенні, так і з нахилом. Перевагою є те, що механізм приводу двигунредуктор розташований таким чином, що дозволяє регулювати швидкість пересування вперед ріжучого полотна 7 обернено пропорційно вхідній потужності гідравлічного двигуна 8. Для того, щоб мати можливість точно відслідковувати контур шаблона 46, модель пилки 5 оснащена щонайменше однією парою напрямних роликів або шківів 63 і 64, розміщених один напроти іншого по обидва боки шаблона 46 на вертикальних шпильках 65, вільно вставлених у відповідні отвори (не зображені на фігурах) в плиті 66, розміщеній під механізмом приводу двигун-редуктор, причому положення вищезгаданих напрямних роликів може регулюватись по висоті відносно шаблона 46, шляхом піднімання або опускання їх відносно вищезгаданої плити 66, і вони постійно знаходяться в контакті з двома краями вертикального крила 54 шаблона 46, що дає можливість точно і надійно повторювати контур даного шаблона по всій довжині оброблюваного виробу. 11 94587 12 13 94587 14 15 94587 16 17 94587 18 19 94587 20 21 Комп’ютерна верстка М. Ломалова 94587 Підписне 22 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
