Пістолет тт

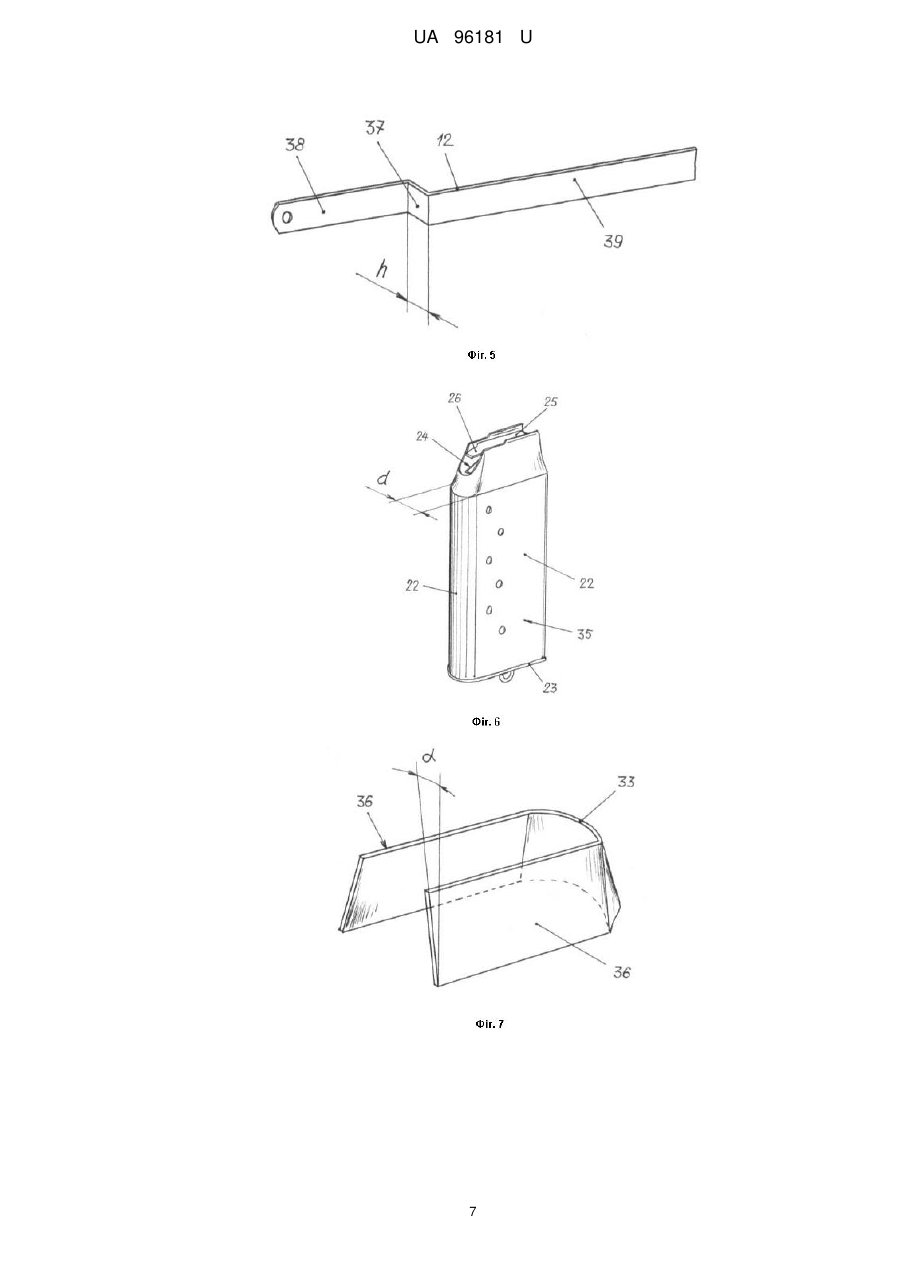

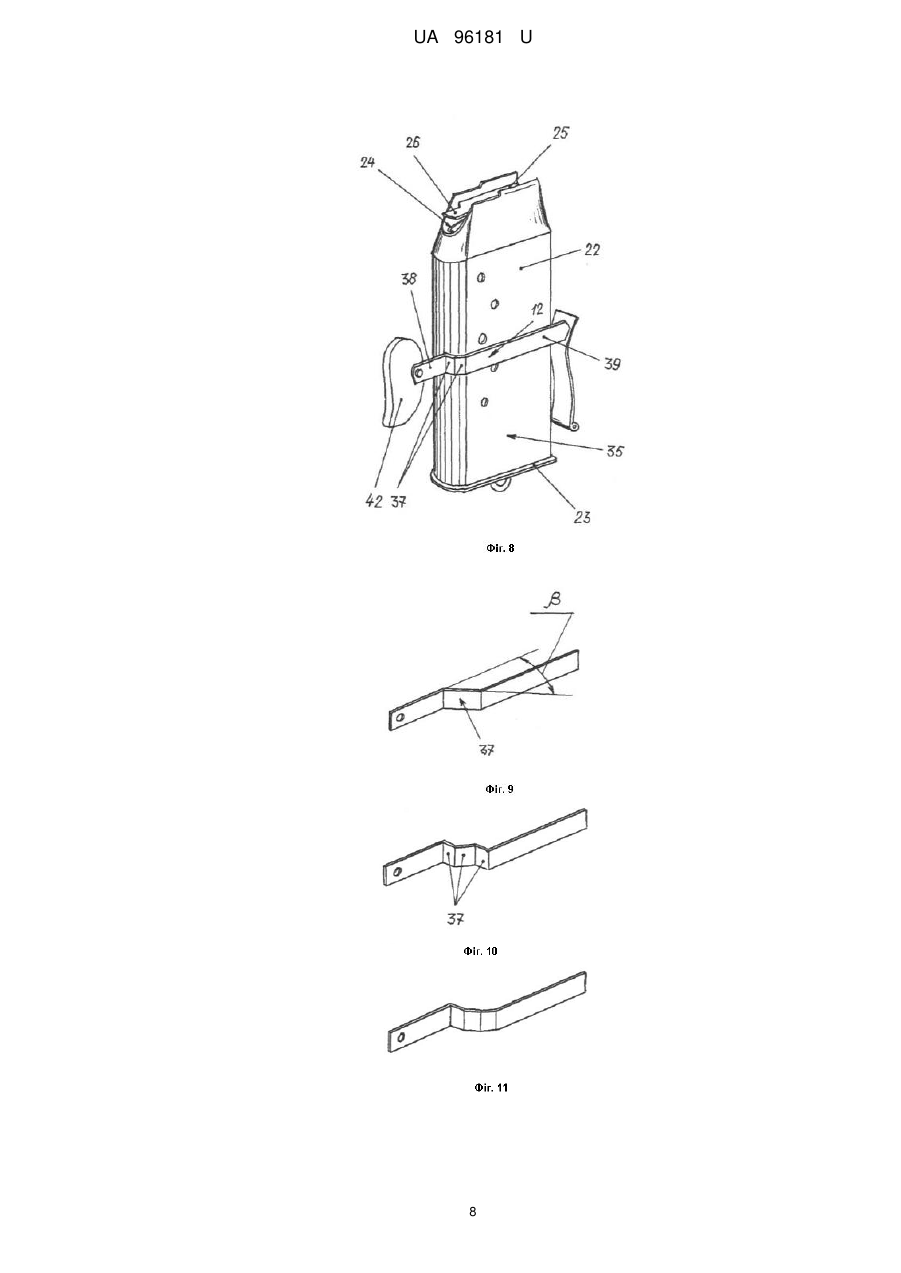

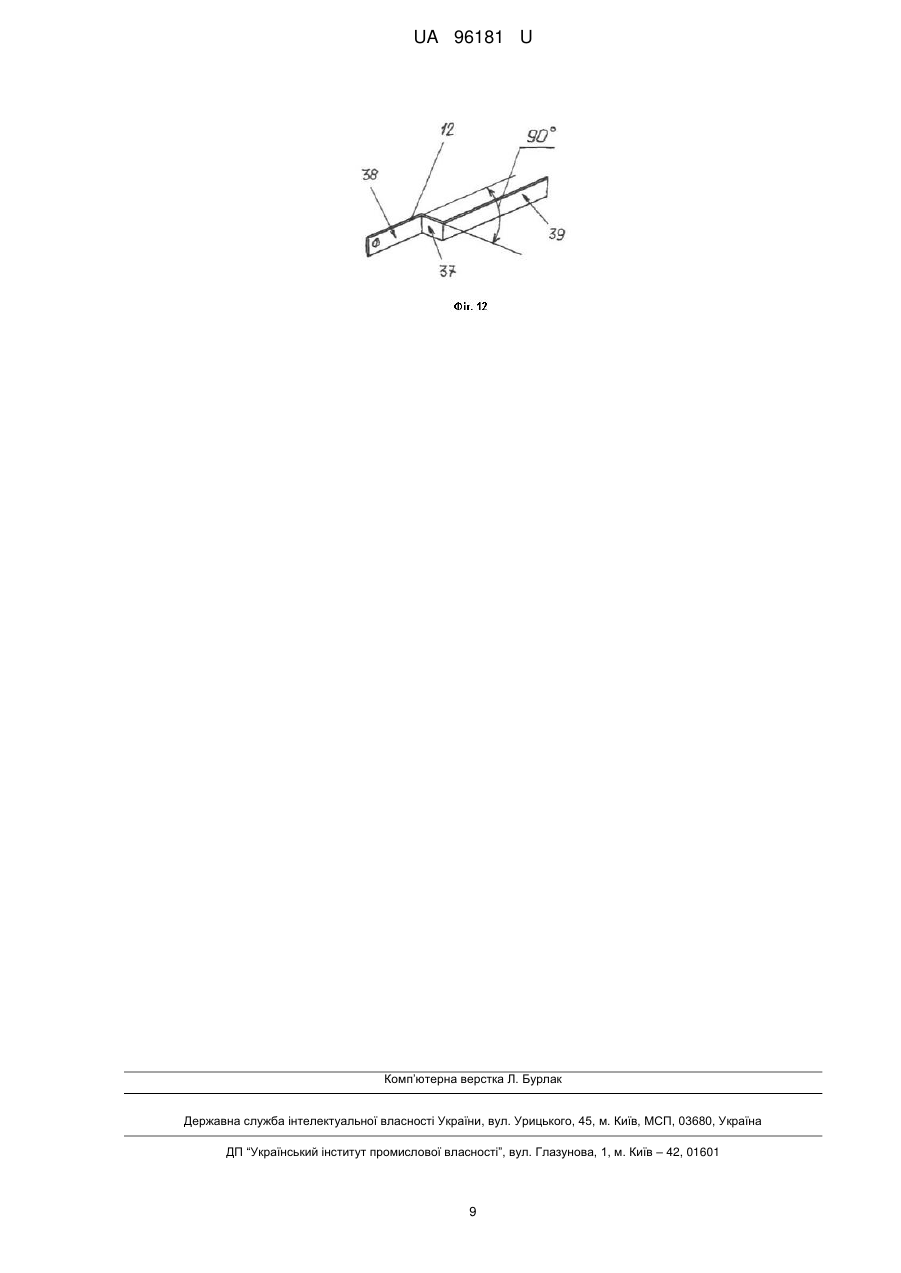

Реферат: Пістолет ТТ містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулку, мушку і цілик. Він додатково містить проміжну вставку, розміщену між рамкою ствольної коробки і рамкою рукоятки для утримання зброї, відстань між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї виконано збільшеною не менше ніж на 1/3, магазин виконаний збільшеним по ширині не менше ніж на 1/3, при цьому бічні стінки проміжної вставки виконані під кутом до площини рамки рукоятки для утримання зброї, спускова тяга виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом з утворенням у місці вигину площадки/площадок, і з подовженими конструктивними елементами, вигин спускової тяги виконаний розташованим у районі передньої стінки рамки рукоятки для утримання зброї, передній конструктивний елемент спускової тяги виконаний по довжині меншим, ніж задній, котрий знаходиться в районі магазина, передній і задній конструктивні елементи спускової тяги виконані розташованими паралельно один одному. UA 96181 U (54) ПІСТОЛЕТ ТТ UA 96181 U UA 96181 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до короткоствольної стрілецької зброї, а саме до пістолетів. Відомий пістолет, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, викидач із зачепом і пружиною, кришку рукоятки, магазин, засувку магазина, зворотну пружину, затворну затримку, напрямну втулку, мушку і цілик [1]. До недоліків відомого пістолета належить те, що габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити тільки магазин з однорядним розміщенням патронів. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є пістолет ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, напрямну втулку, мушку і цілик [2]. До недоліків відомого пістолета ТТ, який вибрано за найближчий аналог (прототип), належить те, що габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити магазин тільки з однорядним розміщенням патронів ємністю вісім штук. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити розміщення магазина зі збільшеною кількістю патронів. Суть корисної моделі в пістолеті ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулку, мушку і шлик, полягає в тому, що він додатково містить проміжну вставку, розміщену між рамкою ствольної коробки і рамкою рукоятки для утримання зброї, відстань між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї виконано збільшеною не менше ніж на 1/3, магазин виконаний збільшеним по ширині не менше ніж на 1/3. Суть корисної моделі полягає і в тому, що бічні стінки проміжної вставки виконані під кутом до площини рамки рукоятки для утримання зброї, спускова тяга виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом з утворенням у місці вигину площадки/площадок, і з подовженими конструктивними елементами, вигин спускової тяги виконаний розташованим у районі передньої стінки рамки рукоятки для утримання зброї, передній конструктивний елемент спускової тяги виконаний по довжині меншим, ніж задній, котрий знаходиться в районі магазина, передній і задній конструктивні елементи спускової тяги виконані розташованими паралельно один одному. Суть корисної моделі полягає також і в тому, що ширина площадки в місці вигину спускової тяги не перевищує відстані між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї, а кожна з площадок, що утворена в місці вигину спускової тяги, може бути розташованою або перпендикулярно до площини конструктивного елемента згаданої спускової тяги, або під кутом до неї, або в різному сполученні при трьох і більше вигинах. Порівняльний аналіз технічного рішення з прототипом показує, що пістолет ТТ, який заявляється, відрізняється тим, що він додатково містить проміжну вставку, розміщену між рамкою ствольної коробки і рамкою рукоятки для утримання зброї, відстань між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї виконано збільшеною не менше ніж на 1/3, магазин виконаний збільшеним по ширині не менше ніж на 1/3, при цьому бічні стінки проміжної вставки виконані під кутом до площини рамки рукоятки для утримання зброї, спускова тяга виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом з утворенням у місці вигину площадки/площадок, і з подовженими конструктивними елементами, вигин спускової тяги виконаний розташованим у районі передньої стінки рамки рукоятки для утримання зброї, передній конструктивний елемент спускової тяги виконаний по довжині меншим, ніж задній, котрий знаходиться в районі магазина, передній і задній конструктивні елементи спускової тяги виконані розташованими паралельно один одному, ширина площадки в місці вигину спускової тяги не перевищує відстані між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї, а кожна з площадок, що утворена в місці вигину спускової тяги, може бути розташованою або перпендикулярно до площини конструктивного елемента 1 UA 96181 U 5 10 15 20 25 30 35 40 45 50 55 згаданої спускової тяги, або під кутом до неї, або в різному сполученні при трьох і більше вигинах. Рішення технічної задачі в пістолеті ТТ, що заявляється, дійсно можливе тому, що: - внесення змін у конструкцію пістолетної рукоятки шляхом встановлення проміжної вставки, забезпечує можливість використання нового магазина (Фіг. 6) у якому розташування набоїв відбувається не в один ряд (як у прототипу), а у два ряди з їх зміщенням по висоті на пів діаметру набоїв, що дозволяє при незначному стовщені рукоятки збільшити кількість набоїв у магазині; - з метою спрямування подачі набоїв до приймального вікна пістолету з магазина що має дворядне розташування патронів, у конструкцію прототипу вноситься наступна зміна: за профілем верхньої частини нового магазина виконується конічна поверхня бокових частин проміжної вставки (Фіг. 7); - шляхом виконання спускової тяги у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом з утворенням у місці вигину площадки/площадок, і з подовженими конструктивними елементами, забезпечується охоплення корпусу магазина; - шляхом виконання вигину спускової тяги розташованим у районі передньої стінки рамки рукоятки для утримання зброї, забезпечується охоплення корпусу магазина. Таким чином, пістолет ТТ, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд пістолета ТТ, що заявляється, у ракурсі 3/4 на виді спереду, на Фіг. 2 показано конструктивно-компонувальну схему пістолета ТТ, що заявляється, на Фіг. 3 показано пістолет ТТ на виді збоку, на Фіг. 4 показано пістолет ТТ, що заявляється, на виді ззаду, на Фіг. 5 показано спускову тягу у ракурсі 3/4 на виді спереду, на Фіг. 6 показано схему магазина для патронів (як варіант конструктивного виконання) у ракурсі 3/4 на виді спереду, на Фіг. 7 показано загальний вид проміжної вставки у ракурсі 3/4 на виді спереду, на Фіг. 8 показано розміщення спускової тяги відносно магазина, на Фіг. 9-12 показано варіанти вигину спускової тяги. Пістолет ТТ, що заявляється, конструктивно містить (як варіант конструктивного виконання див. схему на Фіг. 2) затвор-кожух 1 з бічними стінками 2, ствол 3, рамку 4 ствольної коробки, рамку 5 рукоятки для утримання зброї, сергу 6, коробку 7 ударно-спускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спускову тягу 12, спускову пружину 13, ударник 14 з бойком 15, пружиною 16 ударника 14 і затримкою 17 ударника 14, викидач 18 із зачепом 19 і пружиною 20 зазначеного викидача 18, кришку 21 рукоятки для утримання зброї, магазин 22 із кришкою 23 магазина, пружиною 24, подавачем 25 і зачепом 26 подавача 25, засувку 27 магазина 22, зворотну пружину 28, затворну затримку 29, направляючу втулку 30, мушку 31 і цілик 32. Пістолет ТТ, який заявляється, додатково містить (див. схему на Фіг. 2) проміжну вставку 33, розміщену між рамкою 4 ствольної коробки і рамкою 5 рукоятки для утримання зброї. Конструктивно відстань D між внутрішніми площинами бічних стінок 34 рамки 5 рукоятки для утримання зброї виконано збільшеною не менше, ніж на 1/3. Магазин 22 виконаний збільшеним по ширині d між бічними стінками 35 не менше ніж на 1/3. Конструктивно бічні стінки 36 проміжної вставки 33 виконані під кутом α до площини рамки 5 рукоятки для утримання зброї. Спускова тяга 12 виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом β з утворенням у місці вигину площадки/площадок 37, і з подовженими конструктивними елементами 38 та 39. Вигин спускової тяги 12 виконаний розташованим у районі передньої стінки рамки 5 рукоятки для утримання зброї. Конструктивно передній конструктивний елемент 38 спускової тяги 12 виконаний по довжині меншим, ніж задній (позиція 39), котрий знаходиться в районі магазина 22. Передній (позиція 38) і задній (позиція 39) конструктивні елементи спускової тяги 12 виконані розташованими паралельно один одному (див. Фіг. 5). Конструктивно ширина h площадки 37 в місці вигину спускової тяги 12 не перевищує відстані D між внутрішніми площинами бічних стінок 34 рамки 5 рукоятки для утримання зброї, а кожна з площадок 37, що утворена в місці вигину спускової тяги 12, може бути розташованою або перпендикулярно до площини конструктивного елемента (позиції 38 та 39)(див. Фіг. 9) згаданої спускової тяги 12, або під кутом φ до неї (див. Фіг. 10), або в різному сполученні при трьох і більше вигинах) (див. Фіг. 11-12). Магазин 22 споряджений патронами 40, наприклад, калібру 7,62-мм. На бічних стінках 2 затвора-кожуха 1 виконують насічки 41. Передній (позиція 38) конструктивний елемент спускової тяги 12 з'єднують зі спусковим гачком 42. В задній частині ствола 3 виконують патронник 43, а на внутрішній поверхні ствола 3 виконують нарізи 44. Пістолет ТТ, що заявляється, експлуатується таким чином. 2 UA 96181 U 5 10 15 20 25 30 35 40 45 50 55 60 Попередньо в умовах виробництва виготовляють конструктивні елементи пістолета ТТ і збирають пістолет. По-перше виготовляють рамку 5 рукоятки для утримання зброї з бічними стінками 34, проміжну вставку 33 з бічними стінками 36 (які закріплюють між собою під кутом α у відповідності до площини рамки 5 рукоятки для утримання зброї), та спускову тягу 12. Технологічно спускову тягу 12 виготовляють у вигляді пластини, яку вигинають під кутом з отриманням двох конструктивних елементів - переднього (позиція 38) і заднього (позиція 39), між якими знаходиться площадка/площадки 37 вигину. Кожна з площадок 37, що утворена в місці вигину спускової тяги 12, може бути розташованою або перпендикулярно до площини конструктивного елемента (позиції 38 та 39)(див. Фіг. 9) згаданої спускової тяги 12, або під кутом φ до неї (див. Фіг. 10), або в різному сполученні при трьох і більше вигинах) (див. Фіг. 11-12). До переднього (позиція 38) конструктивного елемента спускової тяги 12 закріплюють спусковий гачок 42. По-друге виготовляють магазин 22, який містить бічні стінки 35. У середину корпуса магазина 22 встановлюють пружину 24, подавач 25 і зачеп 26 подавача 25. Фіксують зазначені конструктивні елементи магазина 22 від випадання за допомогою кришки 23. Водночас в стволі 3 виконують патронник 43 і нарізи 44. Далі, згідно з технологією зборки, з'єднують між собою рамку 4 ствольної коробки, проміжну вставку 33 і рамку 5 рукоятки для утримання зброї. Далі на рамці 4 ствольної коробки закріплюють ствол 3, сергу 6, коробку 7 ударно-спускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спускову тягу 12, спускову пружину 13, засувку 26 магазина 22, зворотну пружину 28, затворну затримку 29, направляючу втулку 30. Встановлюють ударник 14 з бойком 15, пружиною 16 ударника 14 і затримкою 17 ударника 14. На затвор-кожух 1 встановлюють викидач 18 з зачепом 19 і пружиною 20. Також на затворі-кожусі 1 жорстко закріплюють мушку 31 і цілик 32. На бічних стінках 2 затвора-кожуха 1 виконують насічки 41. На останньому етапі збірки до рамки 4 ствольної коробки кріплять кришку 21 рукоятки для утримання зброї. Магазин 22 вставляють в приймальник магазина, що утворений передньою, задньою та бічними 34 стінками рамки 5 рукоятки для утримання зброї, при цьому магазин 22 фіксується за допомогою засувки 27 магазина. Бойове застосування пістолета ТТ, що заявляється, здійснюється таким чином. Магазин 22 (з патронами 40) вставляють в приймач магазина, що утворений передньою, задньою та бічними 34 стінками рамки 5 рукоятки для утримання зброї. Після того, як магазин 22 повністю увійшов в приймач магазина, він фіксується в зазначеному приймачі магазина за допомогою засувки 27 магазина. Далі стрілець (утримуючи затвор-кожух 1 пальцями рук за насічки 41) відводить зазначений затвор-кожух 1 назад до упора по направляючій втулці 30 (при цьому стискується зворотна пружина 28). В цей час верхній патрон 41, що знаходиться в магазині 22, під дією пружини 24 та подавача 25 підіймається вверх (утримуючись в магазині 22 за допомогою спеціальних вигинів, виконаних на верхній частині корпуса зазначеного магазина 22). Відтягнувши затвор-кожух 1 назад до упора, стрілець відпускає його і зазначений затворкожух 1 переміщується в крайнє переднє положення під дією зворотної пружини 28 по направляючій втулці 30. При цьому він захоплює верхній патрон 41 (що знаходиться в магазині 22) і досилає його в патронник 43. Пістолет готовий для виконання пострілу. Для виконання прицільного пострілу стрілець наводить пістолет на ціль за допомогою цілика 32 і мушки 31 (поєднуючи їх з ціллю), і натискає на спусковий гачок 42. Переміщуючись назад (під тиском пальця руки стрільця) спусковий гачок 42 (долаючи тиск спускової пружини 13) за допомогою спускової тяги 12 приводить в дію ударно-спусковий механізм. При цьому шептало 9 під тиском бойової пружини 10 приводить в дію курок 8, який б'є по ударнику 14 з бойком 15. Переміщуючись в сторону направлення дії удара курка 8, бойок 15 вдаряє по капсулю патрона 40 і розбиває його. Відбувається постріл. Куля (позиція 45) входить в нарізи 44 ствола 3 і виштовхується з великою швидкістю зі ствола 3 за допомогою порохових газів. При цьому куля 45 одержує обертання за допомогою нарізів 44. Під дією енергії порохових газів гільза патрона 40 виштовхується із патронника 43 і своєю донною частиною впливає на затвор-кожух 1, переміщуючи його в крайнє заднє положення. При цьому гільза патрона 40 утримується у викидачі 18 за допомогою зачепа 19 і пружини 20. При відході назад затвора-кожуха 1 гільза патрона 40 вдаряється в спеціальний виступ і екстрактується крізь вікно, яке виконано на правій стороні зазначеного затвора-кожуха 1. В задньому крайнему положенні затвора-кожуха 1 взводиться ударно-спусковий механізм і пістолет знову є готовим для виробництва пострілу за операціями, що показані вище. 3 UA 96181 U 5 10 Підвищення ефективності застосування пістолета ТТ, у порівнянні з прототипом, досягається за рахунок збільшення габаритів рамки рукоятки для утримання зброї і магазина нової конструкції, у якому патрони розташовуються в шаховому порядку (і за кількістю перевищують кількість патронів в магазині-прототипі). Джерела інформації: 1. Благовестов А.И. "То, из чего стреляют в СНГ", Справочник стрелкового оружия. Под общей редакцией А.Е. Тараса. Минск, ХАРВЕСТ, 1999, Раздел 13. Токарев обр. 1930/33 г. (ТТ), стр. 46-51 - аналог. 2. Руководство по ремонту 7,62-мм револьверов обр. 1895 г. и 7,62-мм самозарядных пистолетов обр. 1933 г. Издание второе. Дополненное и исправленное. Военное издательство Министерства обороны Союза ССР, М., 1955, стр. 40-61, Фіг. 3 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Пістолет ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулку, мушку і цілик, який відрізняється тим, що він додатково містить проміжну вставку, розміщену між рамкою ствольної коробки і рамкою рукоятки для утримання зброї, відстань між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї виконано збільшеною не менше ніж на 1/3, магазин виконаний збільшеним по ширині не менше ніж на 1/3, при цьому бічні стінки проміжної вставки виконані під кутом до площини рамки рукоятки для утримання зброї, спускова тяга виконана у вигляді пластини, вигнутої не менше, ніж у двох місцях під кутом з утворенням у місці вигину площадки/площадок, і з подовженими конструктивними елементами, вигин спускової тяги виконаний розташованим у районі передньої стінки рамки рукоятки для утримання зброї, передній конструктивний елемент спускової тяги виконаний по довжині меншим, ніж задній, котрий знаходиться в районі магазина, передній і задній конструктивні елементи спускової тяги виконані розташованими паралельно один одному. 2. Пістолет ТТ за п. 1, який відрізняється тим, що ширина площадки в місці вигину спускової тяги не перевищує відстані між внутрішніми площинами бічних стінок рамки рукоятки для утримання зброї. 3. Пістолет ТТ за п. 1, який відрізняється тим, що кожна з площадок, що утворена в місці вигину спускової тяги, може бути розташованою або перпендикулярна до площини конструктивного елемента згаданої спускової тяги, або під кутом до неї, або в різному сполученні при трьох і більше вигинах. 4 UA 96181 U 5 UA 96181 U 6 UA 96181 U 7 UA 96181 U 8 UA 96181 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
