Панель теплоенергозберігаюча облицювальна фактурна

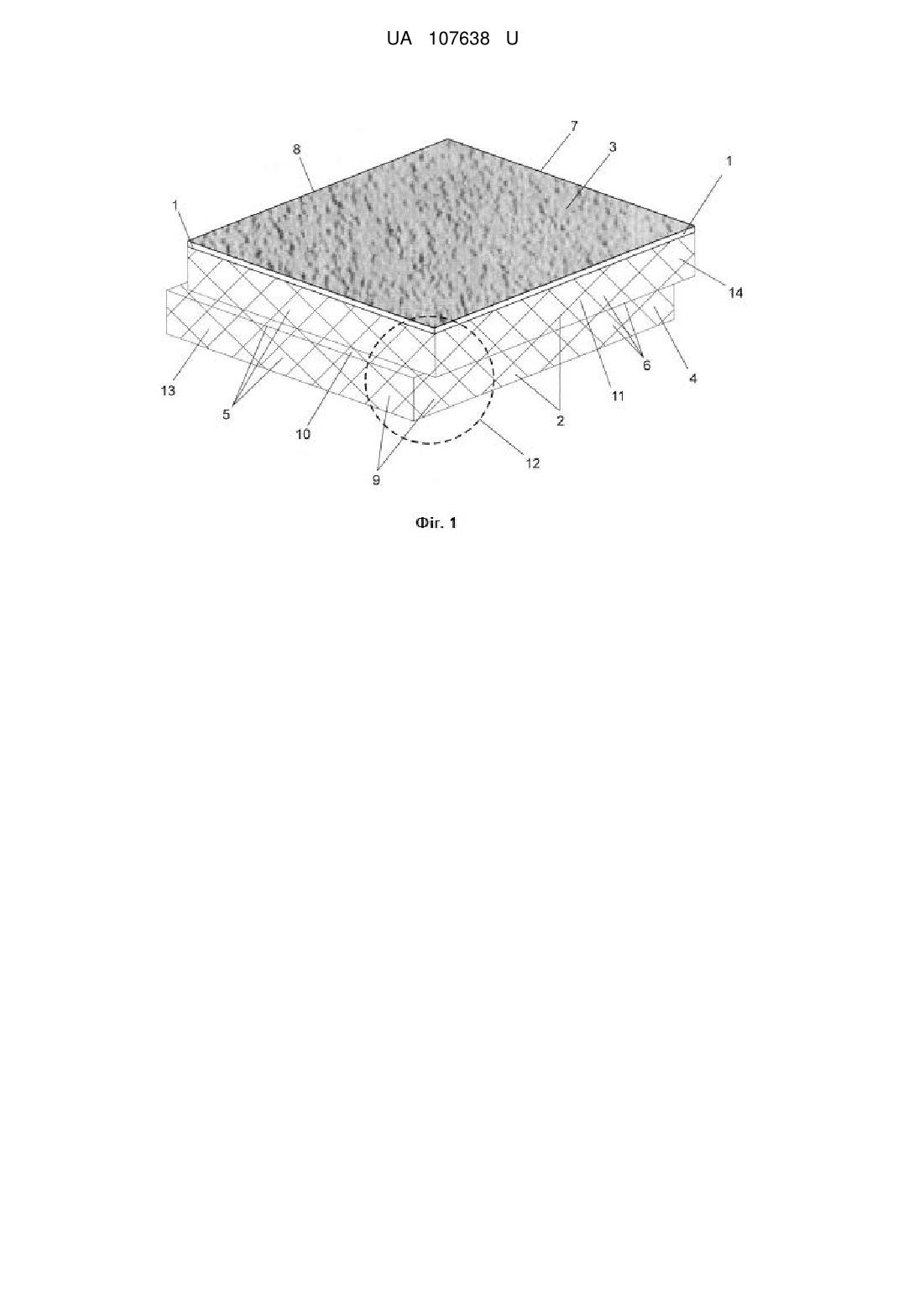

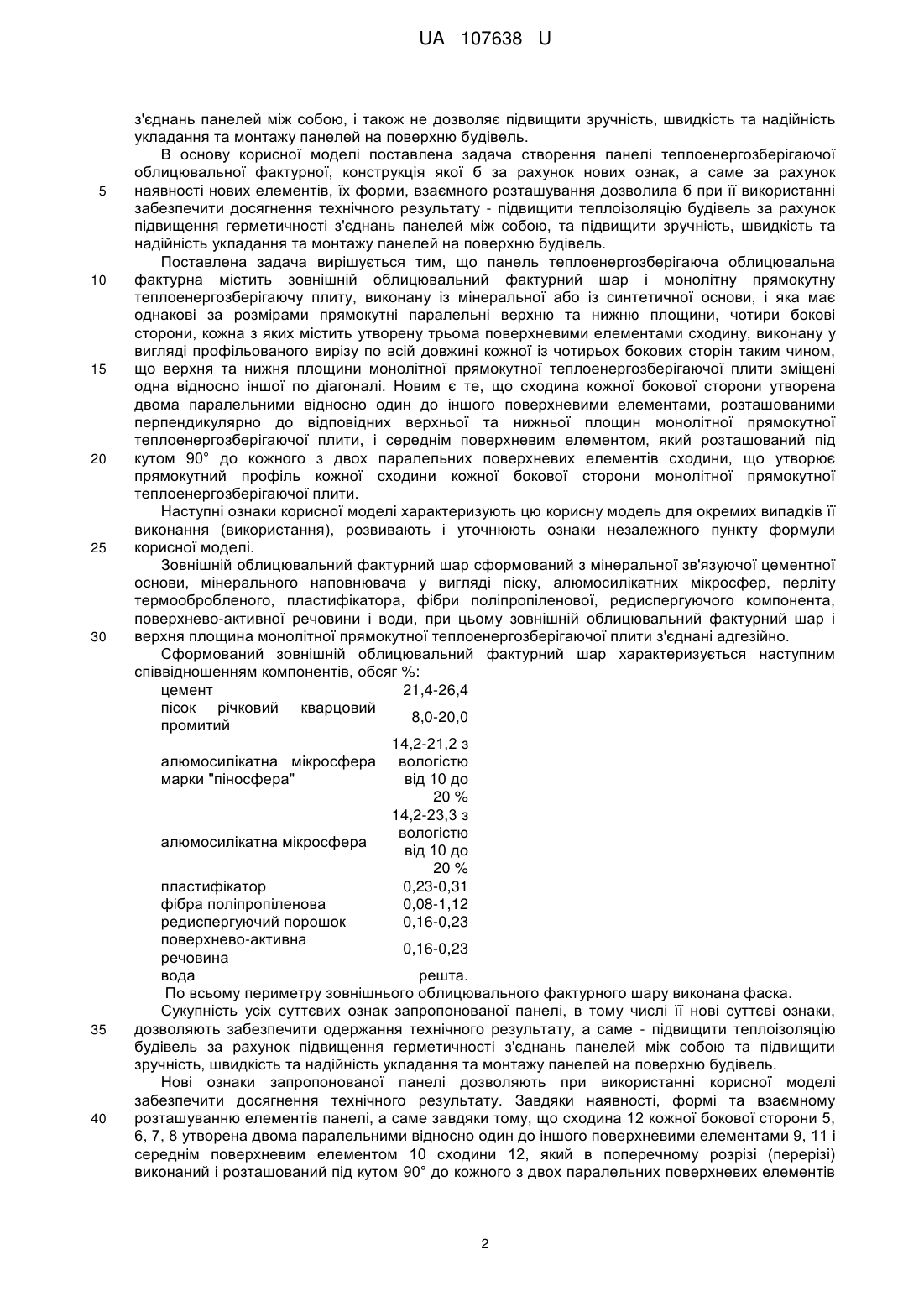

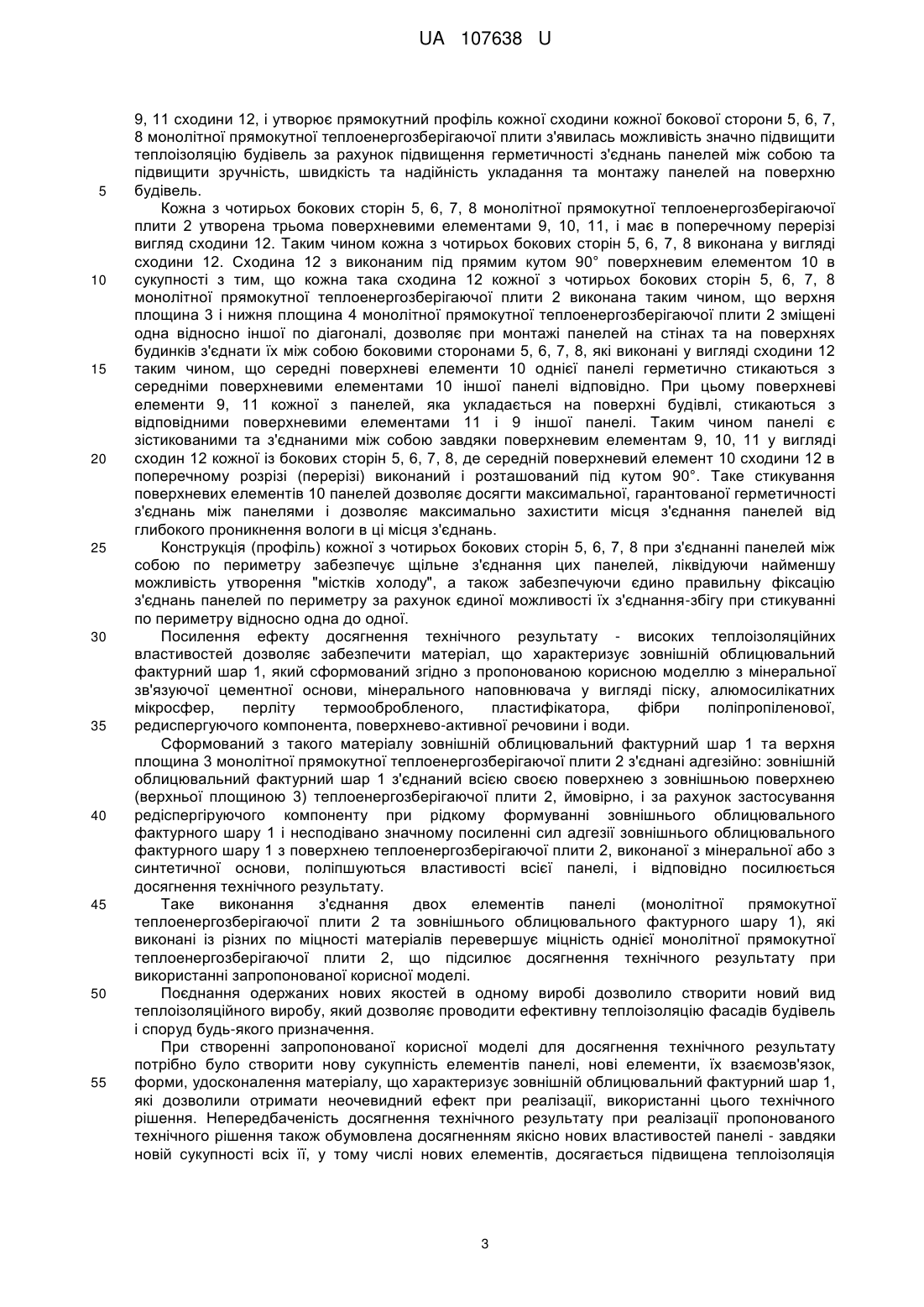

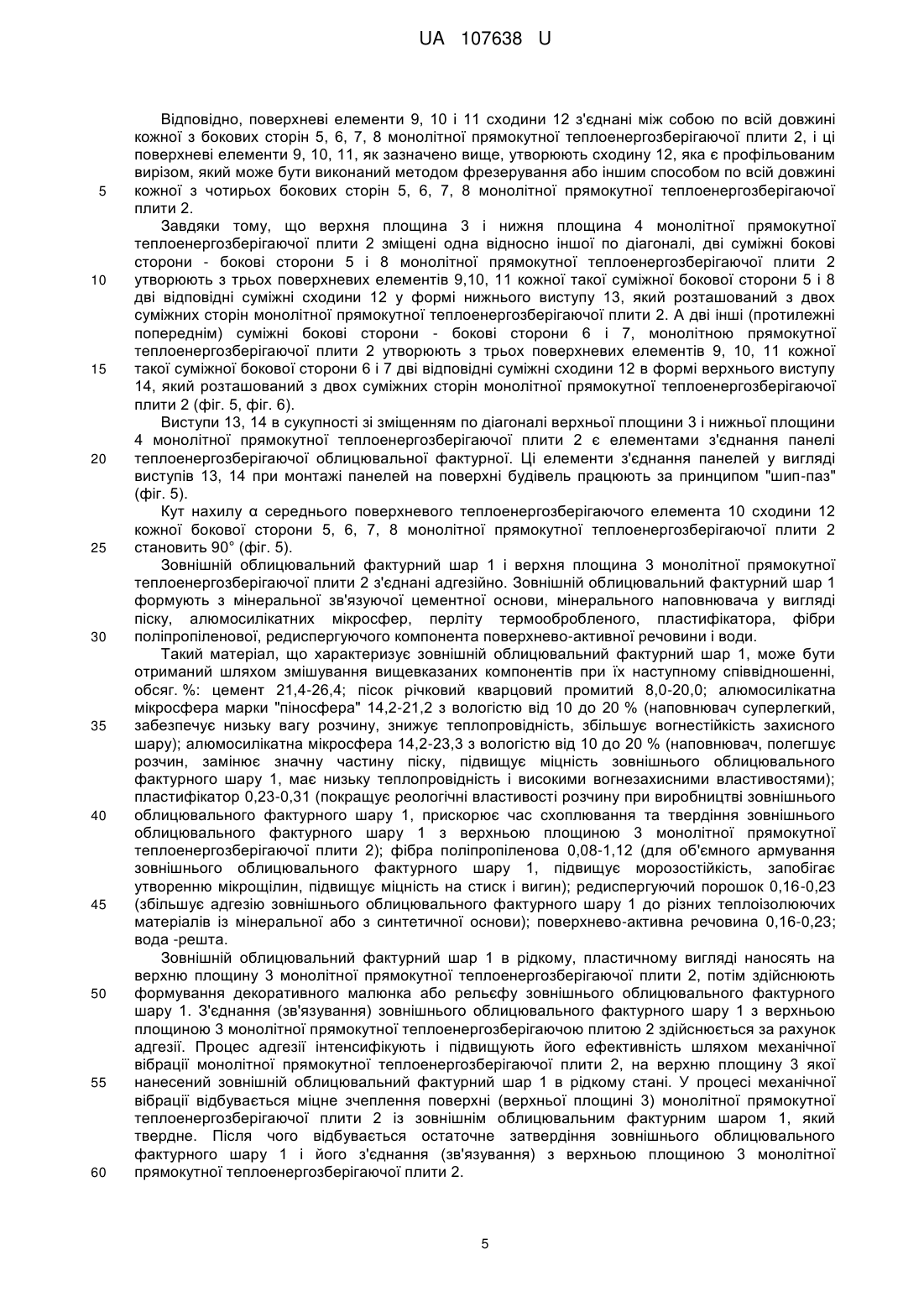

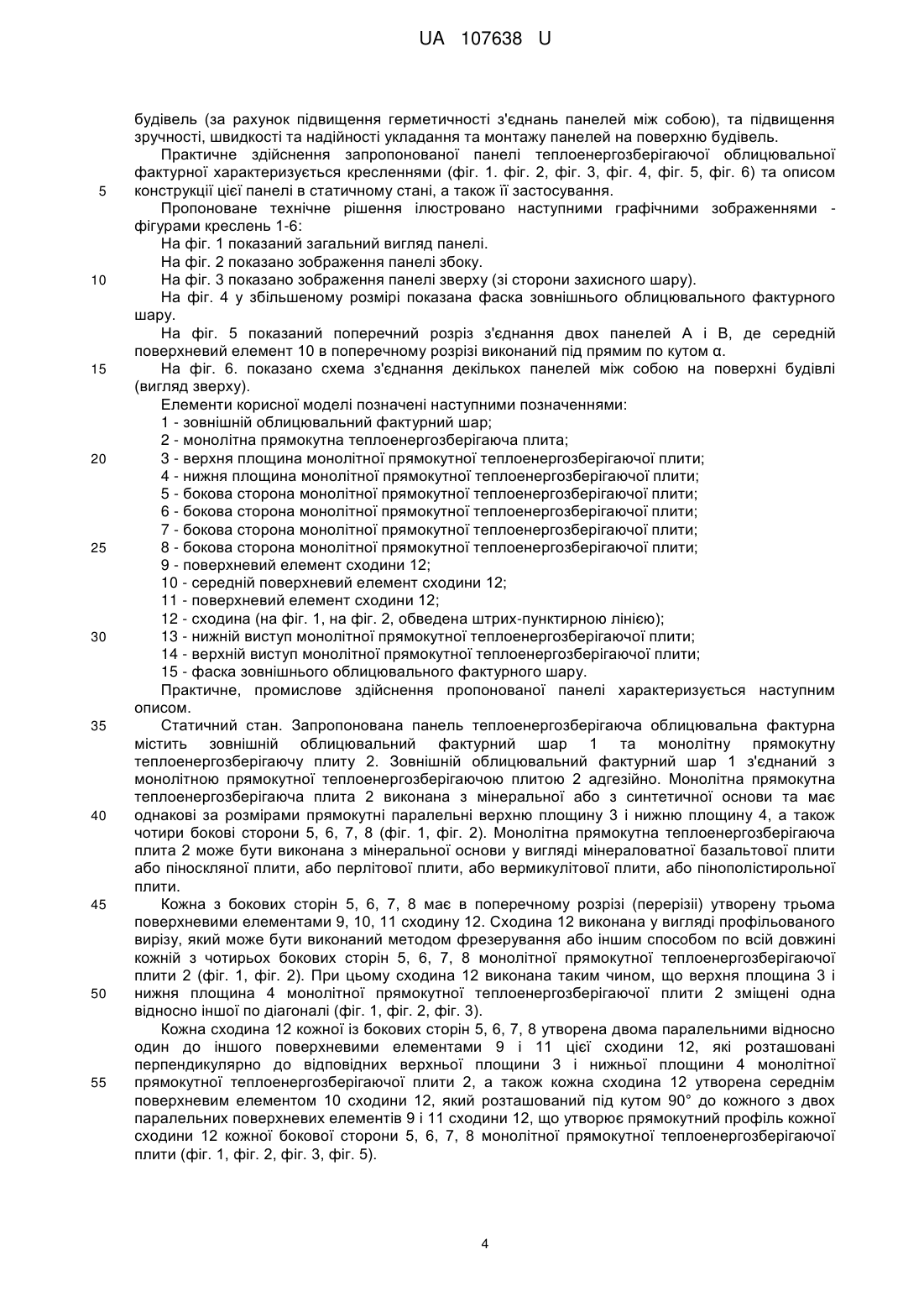

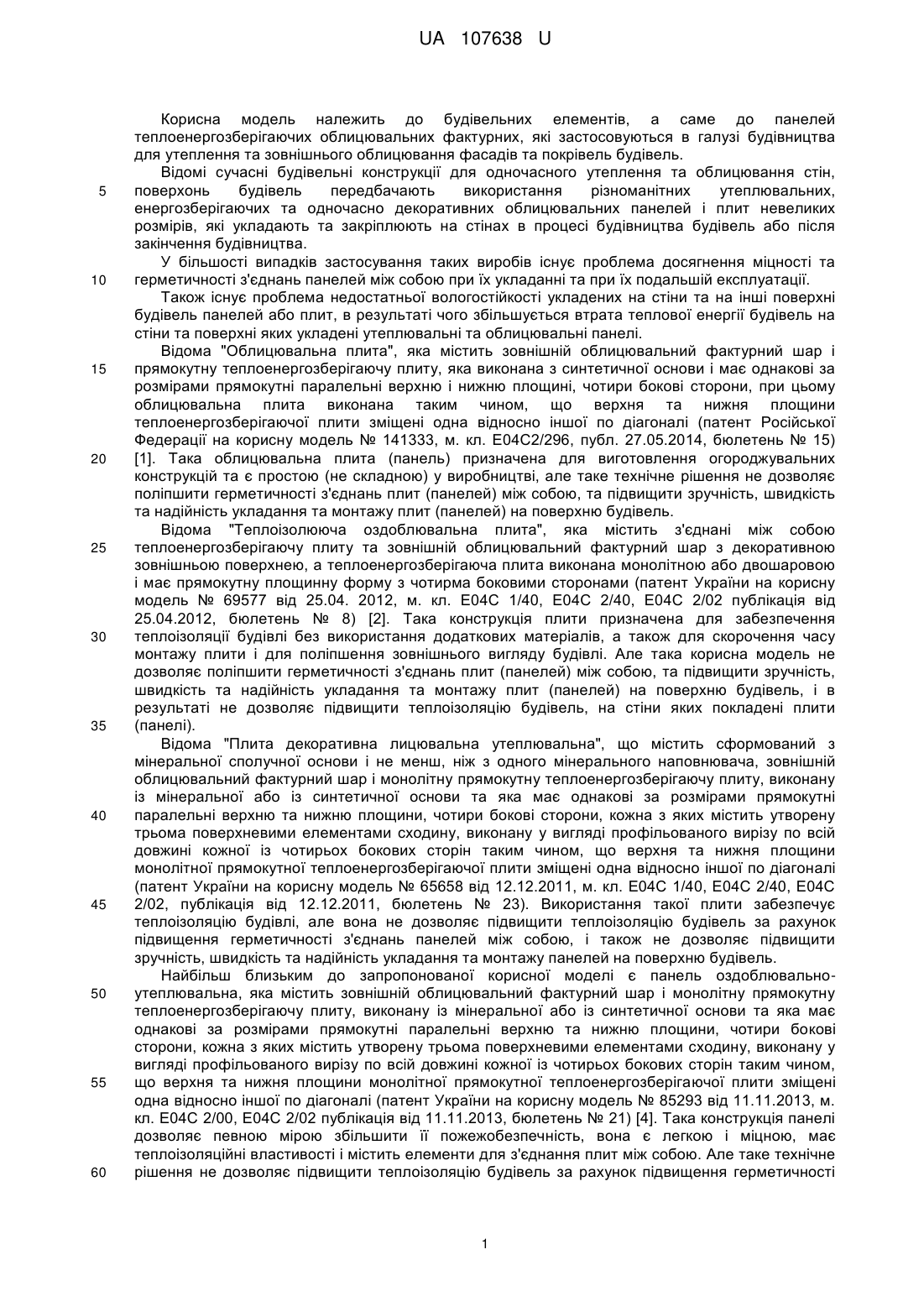

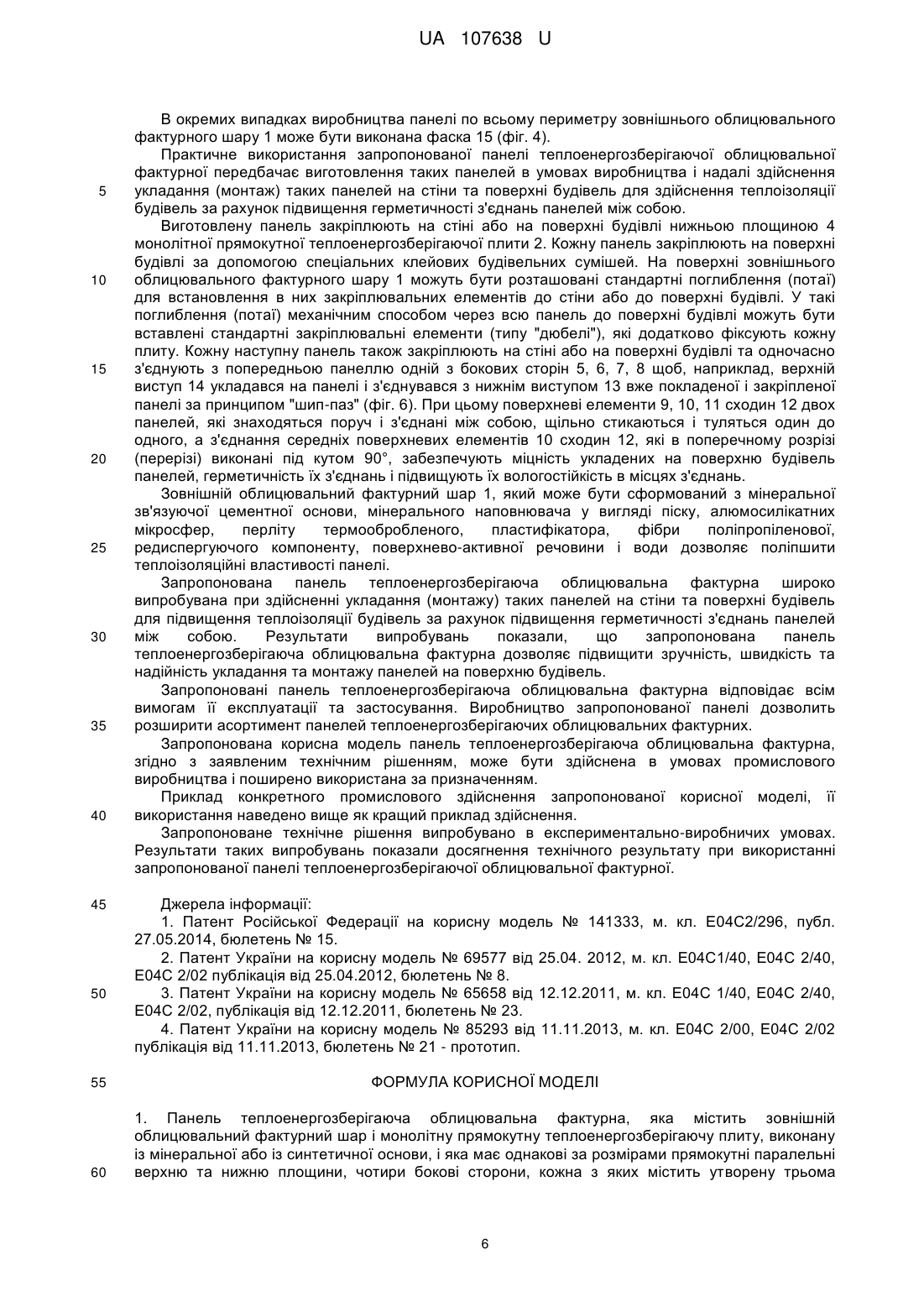

Реферат: Панель теплоенергозберігаюча облицювальна фактурна містить зовнішній облицювальний фактурний шар і монолітну прямокутну теплоенергозберігаючу плиту, виконану із мінеральної або із синтетичної основи, і яка має однакові за розмірами прямокутні паралельні верхню та нижню площини, чотири бокові сторони, кожна з яких містить утворену трьома поверхневими елементами сходину, виконану у вигляді профільованого вирізу по всій довжині кожної із чотирьох бокових сторін таким чином, що верхня та нижня площини монолітної прямокутної теплоенергозберігаючої плити зміщені одна відносно іншої по діагоналі. Сходина кожної бокової сторони утворена двома паралельними відносно один до іншого поверхневими елементами, розташованими перпендикулярно до відповідних верхньої та нижньої площин монолітної прямокутної теплоенергозберігаючої плити, і середнім поверхневим елементом, який розташований під кутом 90° до кожного з двох паралельних поверхневих елементів сходини, що утворює прямокутний профіль кожної сходини кожної бокової сторони монолітної прямокутної теплоенергозберігаючої плити. UA 107638 U (54) ПАНЕЛЬ ТЕПЛОЕНЕРГОЗБЕРІГАЮЧА ОБЛИЦЮВАЛЬНА ФАКТУРНА UA 107638 U UA 107638 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних елементів, а саме до панелей теплоенергозберігаючих облицювальних фактурних, які застосовуються в галузі будівництва для утеплення та зовнішнього облицювання фасадів та покрівель будівель. Відомі сучасні будівельні конструкції для одночасного утеплення та облицювання стін, поверхонь будівель передбачають використання різноманітних утеплювальних, енергозберігаючих та одночасно декоративних облицювальних панелей і плит невеликих розмірів, які укладають та закріплюють на стінах в процесі будівництва будівель або після закінчення будівництва. У більшості випадків застосування таких виробів існує проблема досягнення міцності та герметичності з'єднань панелей між собою при їх укладанні та при їх подальшій експлуатації. Також існує проблема недостатньої вологостійкості укладених на стіни та на інші поверхні будівель панелей або плит, в результаті чого збільшується втрата теплової енергії будівель на стіни та поверхні яких укладені утеплювальні та облицювальні панелі. Відома "Облицювальна плита", яка містить зовнішній облицювальний фактурний шар і прямокутну теплоенергозберігаючу плиту, яка виконана з синтетичної основи і має однакові за розмірами прямокутні паралельні верхню і нижню площині, чотири бокові сторони, при цьому облицювальна плита виконана таким чином, що верхня та нижня площини теплоенергозберігаючої плити зміщені одна відносно іншої по діагоналі (патент Російської Федерації на корисну модель № 141333, м. кл. Е04С2/296, публ. 27.05.2014, бюлетень № 15) [1]. Така облицювальна плита (панель) призначена для виготовлення огороджувальних конструкцій та є простою (не складною) у виробництві, але таке технічне рішення не дозволяє поліпшити герметичності з'єднань плит (панелей) між собою, та підвищити зручність, швидкість та надійність укладання та монтажу плит (панелей) на поверхню будівель. Відома "Теплоізолююча оздоблювальна плита", яка містить з'єднані між собою теплоенергозберігаючу плиту та зовнішній облицювальний фактурний шар з декоративною зовнішньою поверхнею, а теплоенергозберігаюча плита виконана монолітною або двошаровою і має прямокутну площинну форму з чотирма боковими сторонами (патент України на корисну модель № 69577 від 25.04. 2012, м. кл. Е04С 1/40, Е04С 2/40, Е04С 2/02 публікація від 25.04.2012, бюлетень № 8) [2]. Така конструкція плити призначена для забезпечення теплоізоляції будівлі без використання додаткових матеріалів, а також для скорочення часу монтажу плити і для поліпшення зовнішнього вигляду будівлі. Але така корисна модель не дозволяє поліпшити герметичності з'єднань плит (панелей) між собою, та підвищити зручність, швидкість та надійність укладання та монтажу плит (панелей) на поверхню будівель, і в результаті не дозволяє підвищити теплоізоляцію будівель, на стіни яких покладені плити (панелі). Відома "Плита декоративна лицювальна утеплювальна", що містить сформований з мінеральної сполучної основи і не менш, ніж з одного мінерального наповнювача, зовнішній облицювальний фактурний шар і монолітну прямокутну теплоенергозберігаючу плиту, виконану із мінеральної або із синтетичної основи та яка має однакові за розмірами прямокутні паралельні верхню та нижню площини, чотири бокові сторони, кожна з яких містить утворену трьома поверхневими елементами сходину, виконану у вигляді профільованого вирізу по всій довжині кожної із чотирьох бокових сторін таким чином, що верхня та нижня площини монолітної прямокутної теплоенергозберігаючої плити зміщені одна відносно іншої по діагоналі (патент України на корисну модель № 65658 від 12.12.2011, м. кл. Е04С 1/40, Е04С 2/40, Е04С 2/02, публікація від 12.12.2011, бюлетень № 23). Використання такої плити забезпечує теплоізоляцію будівлі, але вона не дозволяє підвищити теплоізоляцію будівель за рахунок підвищення герметичності з'єднань панелей між собою, і також не дозволяє підвищити зручність, швидкість та надійність укладання та монтажу панелей на поверхню будівель. Найбільш близьким до запропонованої корисної моделі є панель оздоблювальноутеплювальна, яка містить зовнішній облицювальний фактурний шар і монолітну прямокутну теплоенергозберігаючу плиту, виконану із мінеральної або із синтетичної основи та яка має однакові за розмірами прямокутні паралельні верхню та нижню площини, чотири бокові сторони, кожна з яких містить утворену трьома поверхневими елементами сходину, виконану у вигляді профільованого вирізу по всій довжині кожної із чотирьох бокових сторін таким чином, що верхня та нижня площини монолітної прямокутної теплоенергозберігаючої плити зміщені одна відносно іншої по діагоналі (патент України на корисну модель № 85293 від 11.11.2013, м. кл. Е04С 2/00, Е04С 2/02 публікація від 11.11.2013, бюлетень № 21) [4]. Така конструкція панелі дозволяє певною мірою збільшити її пожежобезпечність, вона є легкою і міцною, має теплоізоляційні властивості і містить елементи для з'єднання плит між собою. Але таке технічне рішення не дозволяє підвищити теплоізоляцію будівель за рахунок підвищення герметичності 1 UA 107638 U 5 10 15 20 25 30 35 40 з'єднань панелей між собою, і також не дозволяє підвищити зручність, швидкість та надійність укладання та монтажу панелей на поверхню будівель. В основу корисної моделі поставлена задача створення панелі теплоенергозберігаючої облицювальної фактурної, конструкція якої б за рахунок нових ознак, а саме за рахунок наявності нових елементів, їх форми, взаємного розташування дозволила б при її використанні забезпечити досягнення технічного результату - підвищити теплоізоляцію будівель за рахунок підвищення герметичності з'єднань панелей між собою, та підвищити зручність, швидкість та надійність укладання та монтажу панелей на поверхню будівель. Поставлена задача вирішується тим, що панель теплоенергозберігаюча облицювальна фактурна містить зовнішній облицювальний фактурний шар і монолітну прямокутну теплоенергозберігаючу плиту, виконану із мінеральної або із синтетичної основи, і яка має однакові за розмірами прямокутні паралельні верхню та нижню площини, чотири бокові сторони, кожна з яких містить утворену трьома поверхневими елементами сходину, виконану у вигляді профільованого вирізу по всій довжині кожної із чотирьох бокових сторін таким чином, що верхня та нижня площини монолітної прямокутної теплоенергозберігаючої плити зміщені одна відносно іншої по діагоналі. Новим є те, що сходина кожної бокової сторони утворена двома паралельними відносно один до іншого поверхневими елементами, розташованими перпендикулярно до відповідних верхньої та нижньої площин монолітної прямокутної теплоенергозберігаючої плити, і середнім поверхневим елементом, який розташований під кутом 90° до кожного з двох паралельних поверхневих елементів сходини, що утворює прямокутний профіль кожної сходини кожної бокової сторони монолітної прямокутної теплоенергозберігаючої плити. Наступні ознаки корисної моделі характеризують цю корисну модель для окремих випадків її виконання (використання), розвивають і уточнюють ознаки незалежного пункту формули корисної моделі. Зовнішній облицювальний фактурний шар сформований з мінеральної зв'язуючої цементної основи, мінерального наповнювача у вигляді піску, алюмосилікатних мікросфер, перліту термообробленого, пластифікатора, фібри поліпропіленової, редиспергуючого компонента, поверхнево-активної речовини і води, при цьому зовнішній облицювальний фактурний шар і верхня площина монолітної прямокутної теплоенергозберігаючої плити з'єднані адгезійно. Сформований зовнішній облицювальний фактурний шар характеризується наступним співвідношенням компонентів, обсяг %: цемент 21,4-26,4 пісок річковий кварцовий 8,0-20,0 промитий 14,2-21,2 з алюмосилікатна мікросфера вологістю марки "піносфера" від 10 до 20 % 14,2-23,3 з вологістю алюмосилікатна мікросфера від 10 до 20 % пластифікатор 0,23-0,31 фібра поліпропіленова 0,08-1,12 редиспергуючий порошок 0,16-0,23 поверхнево-активна 0,16-0,23 речовина вода решта. По всьому периметру зовнішнього облицювального фактурного шару виконана фаска. Сукупність усіх суттєвих ознак запропонованої панелі, в тому числі її нові суттєві ознаки, дозволяють забезпечити одержання технічного результату, а саме - підвищити теплоізоляцію будівель за рахунок підвищення герметичності з'єднань панелей між собою та підвищити зручність, швидкість та надійність укладання та монтажу панелей на поверхню будівель. Нові ознаки запропонованої панелі дозволяють при використанні корисної моделі забезпечити досягнення технічного результату. Завдяки наявності, формі та взаємному розташуванню елементів панелі, а саме завдяки тому, що сходина 12 кожної бокової сторони 5, 6, 7, 8 утворена двома паралельними відносно один до іншого поверхневими елементами 9, 11 і середнім поверхневим елементом 10 сходини 12, який в поперечному розрізі (перерізі) виконаний і розташований під кутом 90° до кожного з двох паралельних поверхневих елементів 2 UA 107638 U 5 10 15 20 25 30 35 40 45 50 55 9, 11 сходини 12, і утворює прямокутний профіль кожної сходини кожної бокової сторони 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити з'явилась можливість значно підвищити теплоізоляцію будівель за рахунок підвищення герметичності з'єднань панелей між собою та підвищити зручність, швидкість та надійність укладання та монтажу панелей на поверхню будівель. Кожна з чотирьох бокових сторін 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити 2 утворена трьома поверхневими елементами 9, 10, 11, і має в поперечному перерізі вигляд сходини 12. Таким чином кожна з чотирьох бокових сторін 5, 6, 7, 8 виконана у вигляді сходини 12. Сходина 12 з виконаним під прямим кутом 90° поверхневим елементом 10 в сукупності з тим, що кожна така сходина 12 кожної з чотирьох бокових сторін 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити 2 виконана таким чином, що верхня площина 3 і нижня площина 4 монолітної прямокутної теплоенергозберігаючої плити 2 зміщені одна відносно іншої по діагоналі, дозволяє при монтажі панелей на стінах та на поверхнях будинків з'єднати їх між собою боковими сторонами 5, 6, 7, 8, які виконані у вигляді сходини 12 таким чином, що середні поверхневі елементи 10 однієї панелі герметично стикаються з середніми поверхневими елементами 10 іншої панелі відповідно. При цьому поверхневі елементи 9, 11 кожної з панелей, яка укладається на поверхні будівлі, стикаються з відповідними поверхневими елементами 11 і 9 іншої панелі. Таким чином панелі є зістикованими та з'єднаними між собою завдяки поверхневим елементам 9, 10, 11 у вигляді сходин 12 кожної із бокових сторін 5, 6, 7, 8, де середній поверхневий елемент 10 сходини 12 в поперечному розрізі (перерізі) виконаний і розташований під кутом 90°. Таке стикування поверхневих елементів 10 панелей дозволяє досягти максимальної, гарантованої герметичності з'єднань між панелями і дозволяє максимально захистити місця з'єднання панелей від глибокого проникнення вологи в ці місця з'єднань. Конструкція (профіль) кожної з чотирьох бокових сторін 5, 6, 7, 8 при з'єднанні панелей між собою по периметру забезпечує щільне з'єднання цих панелей, ліквідуючи найменшу можливість утворення "містків холоду", а також забезпечуючи єдино правильну фіксацію з'єднань панелей по периметру за рахунок єдиної можливості їх з'єднання-збігу при стикуванні по периметру відносно одна до одної. Посилення ефекту досягнення технічного результату - високих теплоізоляційних властивостей дозволяє забезпечити матеріал, що характеризує зовнішній облицювальний фактурний шар 1, який сформований згідно з пропонованою корисною моделлю з мінеральної зв'язуючої цементної основи, мінерального наповнювача у вигляді піску, алюмосилікатних мікросфер, перліту термообробленого, пластифікатора, фібри поліпропіленової, редиспергуючого компонента, поверхнево-активної речовини і води. Сформований з такого матеріалу зовнішній облицювальний фактурний шар 1 та верхня площина 3 монолітної прямокутної теплоенергозберігаючої плити 2 з'єднані адгезійно: зовнішній облицювальний фактурний шар 1 з'єднаний всією своєю поверхнею з зовнішньою поверхнею (верхньої площиною 3) теплоенергозберігаючої плити 2, ймовірно, і за рахунок застосування редіспергіруючого компоненту при рідкому формуванні зовнішнього облицювального фактурного шару 1 і несподівано значному посиленні сил адгезії зовнішнього облицювального фактурного шару 1 з поверхнею теплоенергозберігаючої плити 2, виконаної з мінеральної або з синтетичної основи, поліпшуються властивості всієї панелі, і відповідно посилюється досягнення технічного результату. Таке виконання з'єднання двох елементів панелі (монолітної прямокутної теплоенергозберігаючої плити 2 та зовнішнього облицювального фактурного шару 1), які виконані із різних по міцності матеріалів перевершує міцність однієї монолітної прямокутної теплоенергозберігаючої плити 2, що підсилює досягнення технічного результату при використанні запропонованої корисної моделі. Поєднання одержаних нових якостей в одному виробі дозволило створити новий вид теплоізоляційного виробу, який дозволяє проводити ефективну теплоізоляцію фасадів будівель і споруд будь-якого призначення. При створенні запропонованої корисної моделі для досягнення технічного результату потрібно було створити нову сукупність елементів панелі, нові елементи, їх взаємозв'язок, форми, удосконалення матеріалу, що характеризує зовнішній облицювальний фактурний шар 1, які дозволили отримати неочевидний ефект при реалізації, використанні цього технічного рішення. Непередбаченість досягнення технічного результату при реалізації пропонованого технічного рішення також обумовлена досягненням якісно нових властивостей панелі - завдяки новій сукупності всіх її, у тому числі нових елементів, досягається підвищена теплоізоляція 3 UA 107638 U 5 10 15 20 25 30 35 40 45 50 55 будівель (за рахунок підвищення герметичності з'єднань панелей між собою), та підвищення зручності, швидкості та надійності укладання та монтажу панелей на поверхню будівель. Практичне здійснення запропонованої панелі теплоенергозберігаючої облицювальної фактурної характеризується кресленнями (фіг. 1. фіг. 2, фіг. 3, фіг. 4, фіг. 5, фіг. 6) та описом конструкції цієї панелі в статичному стані, а також її застосування. Пропоноване технічне рішення ілюстровано наступними графічними зображеннями фігурами креслень 1-6: На фіг. 1 показаний загальний вигляд панелі. На фіг. 2 показано зображення панелі збоку. На фіг. 3 показано зображення панелі зверху (зі сторони захисного шару). На фіг. 4 у збільшеному розмірі показана фаска зовнішнього облицювального фактурного шару. На фіг. 5 показаний поперечний розріз з'єднання двох панелей А і В, де середній поверхневий елемент 10 в поперечному розрізі виконаний під прямим по кутом α. На фіг. 6. показано схема з'єднання декількох панелей між собою на поверхні будівлі (вигляд зверху). Елементи корисної моделі позначені наступними позначеннями: 1 - зовнішній облицювальний фактурний шар; 2 - монолітна прямокутна теплоенергозберігаюча плита; 3 - верхня площина монолітної прямокутної теплоенергозберігаючої плити; 4 - нижня площина монолітної прямокутної теплоенергозберігаючої плити; 5 - бокова сторона монолітної прямокутної теплоенергозберігаючої плити; 6 - бокова сторона монолітної прямокутної теплоенергозберігаючої плити; 7 - бокова сторона монолітної прямокутної теплоенергозберігаючої плити; 8 - бокова сторона монолітної прямокутної теплоенергозберігаючої плити; 9 - поверхневий елемент сходини 12; 10 - середній поверхневий елемент сходини 12; 11 - поверхневий елемент сходини 12; 12 - сходина (на фіг. 1, на фіг. 2, обведена штрих-пунктирною лінією); 13 - нижній виступ монолітної прямокутної теплоенергозберігаючої плити; 14 - верхній виступ монолітної прямокутної теплоенергозберігаючої плити; 15 - фаска зовнішнього облицювального фактурного шару. Практичне, промислове здійснення пропонованої панелі характеризується наступним описом. Статичний стан. Запропонована панель теплоенергозберігаюча облицювальна фактурна містить зовнішній облицювальний фактурний шар 1 та монолітну прямокутну теплоенергозберігаючу плиту 2. Зовнішній облицювальний фактурний шар 1 з'єднаний з монолітною прямокутної теплоенергозберігаючою плитою 2 адгезійно. Монолітна прямокутна теплоенергозберігаюча плита 2 виконана з мінеральної або з синтетичної основи та має однакові за розмірами прямокутні паралельні верхню площину 3 і нижню площину 4, а також чотири бокові сторони 5, 6, 7, 8 (фіг. 1, фіг. 2). Монолітна прямокутна теплоенергозберігаюча плита 2 може бути виконана з мінеральної основи у вигляді мінераловатної базальтової плити або піноскляної плити, або перлітової плити, або вермикулітової плити, або пінополістирольної плити. Кожна з бокових сторін 5, 6, 7, 8 має в поперечному розрізі (перерізіі) утворену трьома поверхневими елементами 9, 10, 11 сходину 12. Сходина 12 виконана у вигляді профільованого вирізу, який може бути виконаний методом фрезерування або іншим способом по всій довжині кожній з чотирьох бокових сторін 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити 2 (фіг. 1, фіг. 2). При цьому сходина 12 виконана таким чином, що верхня площина 3 і нижня площина 4 монолітної прямокутної теплоенергозберігаючої плити 2 зміщені одна відносно іншої по діагоналі (фіг. 1, фіг. 2, фіг. 3). Кожна сходина 12 кожної із бокових сторін 5, 6, 7, 8 утворена двома паралельними відносно один до іншого поверхневими елементами 9 і 11 цієї сходини 12, які розташовані перпендикулярно до відповідних верхньої площини 3 і нижньої площини 4 монолітної прямокутної теплоенергозберігаючої плити 2, а також кожна сходина 12 утворена середнім поверхневим елементом 10 сходини 12, який розташований під кутом 90° до кожного з двох паралельних поверхневих елементів 9 і 11 сходини 12, що утворює прямокутний профіль кожної сходини 12 кожної бокової сторони 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити (фіг. 1, фіг. 2, фіг. 3, фіг. 5). 4 UA 107638 U 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно, поверхневі елементи 9, 10 і 11 сходини 12 з'єднані між собою по всій довжині кожної з бокових сторін 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити 2, і ці поверхневі елементи 9, 10, 11, як зазначено вище, утворюють сходину 12, яка є профільованим вирізом, який може бути виконаний методом фрезерування або іншим способом по всій довжині кожної з чотирьох бокових сторін 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити 2. Завдяки тому, що верхня площина 3 і нижня площина 4 монолітної прямокутної теплоенергозберігаючої плити 2 зміщені одна відносно іншої по діагоналі, дві суміжні бокові сторони - бокові сторони 5 і 8 монолітної прямокутної теплоенергозберігаючої плити 2 утворюють з трьох поверхневих елементів 9,10, 11 кожної такої суміжної бокової сторони 5 і 8 дві відповідні суміжні сходини 12 у формі нижнього виступу 13, який розташований з двох суміжних сторін монолітної прямокутної теплоенергозберігаючої плити 2. А дві інші (протилежні попереднім) суміжні бокові сторони - бокові сторони 6 і 7, монолітною прямокутної теплоенергозберігаючої плити 2 утворюють з трьох поверхневих елементів 9, 10, 11 кожної такої суміжної бокової сторони 6 і 7 дві відповідні суміжні сходини 12 в формі верхнього виступу 14, який розташований з двох суміжних сторін монолітної прямокутної теплоенергозберігаючої плити 2 (фіг. 5, фіг. 6). Виступи 13, 14 в сукупності зі зміщенням по діагоналі верхньої площини 3 і нижньої площини 4 монолітної прямокутної теплоенергозберігаючої плити 2 є елементами з'єднання панелі теплоенергозберігаючої облицювальної фактурної. Ці елементи з'єднання панелей у вигляді виступів 13, 14 при монтажі панелей на поверхні будівель працюють за принципом "шип-паз" (фіг. 5). Кут нахилу α середнього поверхневого теплоенергозберігаючого елемента 10 сходини 12 кожної бокової сторони 5, 6, 7, 8 монолітної прямокутної теплоенергозберігаючої плити 2 становить 90° (фіг. 5). Зовнішній облицювальний фактурний шар 1 і верхня площина 3 монолітної прямокутної теплоенергозберігаючої плити 2 з'єднані адгезійно. Зовнішній облицювальний фактурний шар 1 формують з мінеральної зв'язуючої цементної основи, мінерального наповнювача у вигляді піску, алюмосилікатних мікросфер, перліту термообробленого, пластифікатора, фібри поліпропіленової, редиспергуючого компонента поверхнево-активної речовини і води. Такий матеріал, що характеризує зовнішній облицювальний фактурний шар 1, може бути отриманий шляхом змішування вищевказаних компонентів при їх наступному співвідношенні, обсяг. %: цемент 21,4-26,4; пісок річковий кварцовий промитий 8,0-20,0; алюмосилікатна мікросфера марки "піносфера" 14,2-21,2 з вологістю від 10 до 20 % (наповнювач суперлегкий, забезпечує низьку вагу розчину, знижує теплопровідність, збільшує вогнестійкість захисного шару); алюмосилікатна мікросфера 14,2-23,3 з вологістю від 10 до 20 % (наповнювач, полегшує розчин, замінює значну частину піску, підвищує міцність зовнішнього облицювального фактурного шару 1, має низьку теплопровідність і високими вогнезахисними властивостями); пластифікатор 0,23-0,31 (покращує реологічні властивості розчину при виробництві зовнішнього облицювального фактурного шару 1, прискорює час схоплювання та твердіння зовнішнього облицювального фактурного шару 1 з верхньою площиною 3 монолітної прямокутної теплоенергозберігаючої плити 2); фібра поліпропіленова 0,08-1,12 (для об'ємного армування зовнішнього облицювального фактурного шару 1, підвищує морозостійкість, запобігає утворенню мікрощілин, підвищує міцність на стиск і вигин); редиспергуючий порошок 0,16-0,23 (збільшує адгезію зовнішнього облицювального фактурного шару 1 до різних теплоізолюючих матеріалів із мінеральної або з синтетичної основи); поверхнево-активна речовина 0,16-0,23; вода -решта. Зовнішній облицювальний фактурний шар 1 в рідкому, пластичному вигляді наносять на верхню площину 3 монолітної прямокутної теплоенергозберігаючої плити 2, потім здійснюють формування декоративного малюнка або рельєфу зовнішнього облицювального фактурного шару 1. З'єднання (зв'язування) зовнішнього облицювального фактурного шару 1 з верхньою площиною 3 монолітної прямокутної теплоенергозберігаючою плитою 2 здійснюється за рахунок адгезії. Процес адгезії інтенсифікують і підвищують його ефективність шляхом механічної вібрації монолітної прямокутної теплоенергозберігаючої плити 2, на верхню площину 3 якої нанесений зовнішній облицювальний фактурний шар 1 в рідкому стані. У процесі механічної вібрації відбувається міцне зчеплення поверхні (верхньої площині 3) монолітної прямокутної теплоенергозберігаючої плити 2 із зовнішнім облицювальним фактурним шаром 1, який твердне. Після чого відбувається остаточне затвердіння зовнішнього облицювального фактурного шару 1 і його з'єднання (зв'язування) з верхньою площиною 3 монолітної прямокутної теплоенергозберігаючої плити 2. 5 UA 107638 U 5 10 15 20 25 30 35 40 45 50 В окремих випадках виробництва панелі по всьому периметру зовнішнього облицювального фактурного шару 1 може бути виконана фаска 15 (фіг. 4). Практичне використання запропонованої панелі теплоенергозберігаючої облицювальної фактурної передбачає виготовлення таких панелей в умовах виробництва і надалі здійснення укладання (монтаж) таких панелей на стіни та поверхні будівель для здійснення теплоізоляції будівель за рахунок підвищення герметичності з'єднань панелей між собою. Виготовлену панель закріплюють на стіні або на поверхні будівлі нижньою площиною 4 монолітної прямокутної теплоенергозберігаючої плити 2. Кожну панель закріплюють на поверхні будівлі за допомогою спеціальних клейових будівельних сумішей. На поверхні зовнішнього облицювального фактурного шару 1 можуть бути розташовані стандартні поглиблення (потаї) для встановлення в них закріплювальних елементів до стіни або до поверхні будівлі. У такі поглиблення (потаї) механічним способом через всю панель до поверхні будівлі можуть бути вставлені стандартні закріплювальні елементи (типу "дюбелі"), які додатково фіксують кожну плиту. Кожну наступну панель також закріплюють на стіні або на поверхні будівлі та одночасно з'єднують з попередньою панеллю одній з бокових сторін 5, 6, 7, 8 щоб, наприклад, верхній виступ 14 укладався на панелі і з'єднувався з нижнім виступом 13 вже покладеної і закріпленої панелі за принципом "шип-паз" (фіг. 6). При цьому поверхневі елементи 9, 10, 11 сходин 12 двох панелей, які знаходяться поруч і з'єднані між собою, щільно стикаються і туляться один до одного, а з'єднання середніх поверхневих елементів 10 сходин 12, які в поперечному розрізі (перерізі) виконані під кутом 90°, забезпечують міцність укладених на поверхню будівель панелей, герметичність їх з'єднань і підвищують їх вологостійкість в місцях з'єднань. Зовнішній облицювальний фактурний шар 1, який може бути сформований з мінеральної зв'язуючої цементної основи, мінерального наповнювача у вигляді піску, алюмосилікатних мікросфер, перліту термообробленого, пластифікатора, фібри поліпропіленової, редиспергуючого компоненту, поверхнево-активної речовини і води дозволяє поліпшити теплоізоляційні властивості панелі. Запропонована панель теплоенергозберігаюча облицювальна фактурна широко випробувана при здійсненні укладання (монтажу) таких панелей на стіни та поверхні будівель для підвищення теплоізоляції будівель за рахунок підвищення герметичності з'єднань панелей між собою. Результати випробувань показали, що запропонована панель теплоенергозберігаюча облицювальна фактурна дозволяє підвищити зручність, швидкість та надійність укладання та монтажу панелей на поверхню будівель. Запропоновані панель теплоенергозберігаюча облицювальна фактурна відповідає всім вимогам її експлуатації та застосування. Виробництво запропонованої панелі дозволить розширити асортимент панелей теплоенергозберігаючих облицювальних фактурних. Запропонована корисна модель панель теплоенергозберігаюча облицювальна фактурна, згідно з заявленим технічним рішенням, може бути здійснена в умовах промислового виробництва і поширено використана за призначенням. Приклад конкретного промислового здійснення запропонованої корисної моделі, її використання наведено вище як кращий приклад здійснення. Запропоноване технічне рішення випробувано в експериментально-виробничих умовах. Результати таких випробувань показали досягнення технічного результату при використанні запропонованої панелі теплоенергозберігаючої облицювальної фактурної. Джерела інформації: 1. Патент Російської Федерації на корисну модель № 141333, м. кл. Е04С2/296, публ. 27.05.2014, бюлетень № 15. 2. Патент України на корисну модель № 69577 від 25.04. 2012, м. кл. Е04С1/40, Е04С 2/40, Е04С 2/02 публікація від 25.04.2012, бюлетень № 8. 3. Патент України на корисну модель № 65658 від 12.12.2011, м. кл. Е04С 1/40, Е04С 2/40, Е04С 2/02, публікація від 12.12.2011, бюлетень № 23. 4. Патент України на корисну модель № 85293 від 11.11.2013, м. кл. Е04С 2/00, Е04С 2/02 публікація від 11.11.2013, бюлетень № 21 - прототип. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Панель теплоенергозберігаюча облицювальна фактурна, яка містить зовнішній облицювальний фактурний шар і монолітну прямокутну теплоенергозберігаючу плиту, виконану із мінеральної або із синтетичної основи, і яка має однакові за розмірами прямокутні паралельні верхню та нижню площини, чотири бокові сторони, кожна з яких містить утворену трьома 6 UA 107638 U 5 10 15 поверхневими елементами сходину, виконану у вигляді профільованого вирізу по всій довжині кожної із чотирьох бокових сторін таким чином, що верхня та нижня площини монолітної прямокутної теплоенергозберігаючої плити зміщені одна відносно іншої по діагоналі, яка відрізняється тим, що сходина кожної бокової сторони утворена двома паралельними відносно один до іншого поверхневими елементами, розташованими перпендикулярно до відповідних верхньої та нижньої площин монолітної прямокутної теплоенергозберігаючої плити, і середнім поверхневим елементом, який розташований під кутом 90° до кожного з двох паралельних поверхневих елементів сходини, що утворює прямокутний профіль кожної сходини кожної бокової сторони монолітної прямокутної теплоенергозберігаючої плити. 2. Панель за п. 1, яка відрізняється тим, що зовнішній облицювальний фактурний шар сформований з мінеральної зв'язуючої цементної основи, мінерального наповнювача у вигляді піску, алюмосилікатних мікросфер, перліту термообробленого, пластифікатора, фібри поліпропіленової, редиспергуючого компонента, поверхнево-активної речовини і води, при цьому зовнішній облицювальний фактурний шар і верхня площина монолітної прямокутної теплоенергозберігаючої плити з'єднані адгезійно. 3. Панель за п. 1, яка відрізняється тим, що сформований зовнішній облицювальний фактурний шар характеризується наступним співвідношенням компонентів, обсяг. %: цемент 21,4-26,4 пісок річковий кварцовий 8,0-20,0 промитий алюмосилікатна 14,2-21,2 з мікросфера маркивологістю від 10 до "пеносфера" 20 % 14,2-23,3 з алюмосилікатна вологістю від 10 до мікросфера 20 % пластифікатор 0,23-0,31 фібра поліпропіленова 0,08-1,12 редиспергуючий порошок 0,16-0,23 поверхнево-активна 0,16-0,23 речовина вода решта. 4. Панель за п. 1, яка відрізняється тим, що по всьому периметру зовнішнього облицювального фактурного шару виконана фаска. 7 UA 107638 U 8 UA 107638 U 9 UA 107638 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
