Смуго-пропускний фільтр
Номер патенту: 109490
Опубліковано: 25.08.2015
Автори: Юй-Шен Хе, Гламаздін Володимир Володимирович, Скресанов Валерій Миколайович, Натаров Михайло Петрович, Лян Сунь, Юнь Ву, Цзя Ван, Черпак Микола Тимофійович, Шубний Олександр Іванович, Сюй Ван, Баранник Олександр Анатолійович, Золотарьов Володимир Олександрович
Формула / Реферат

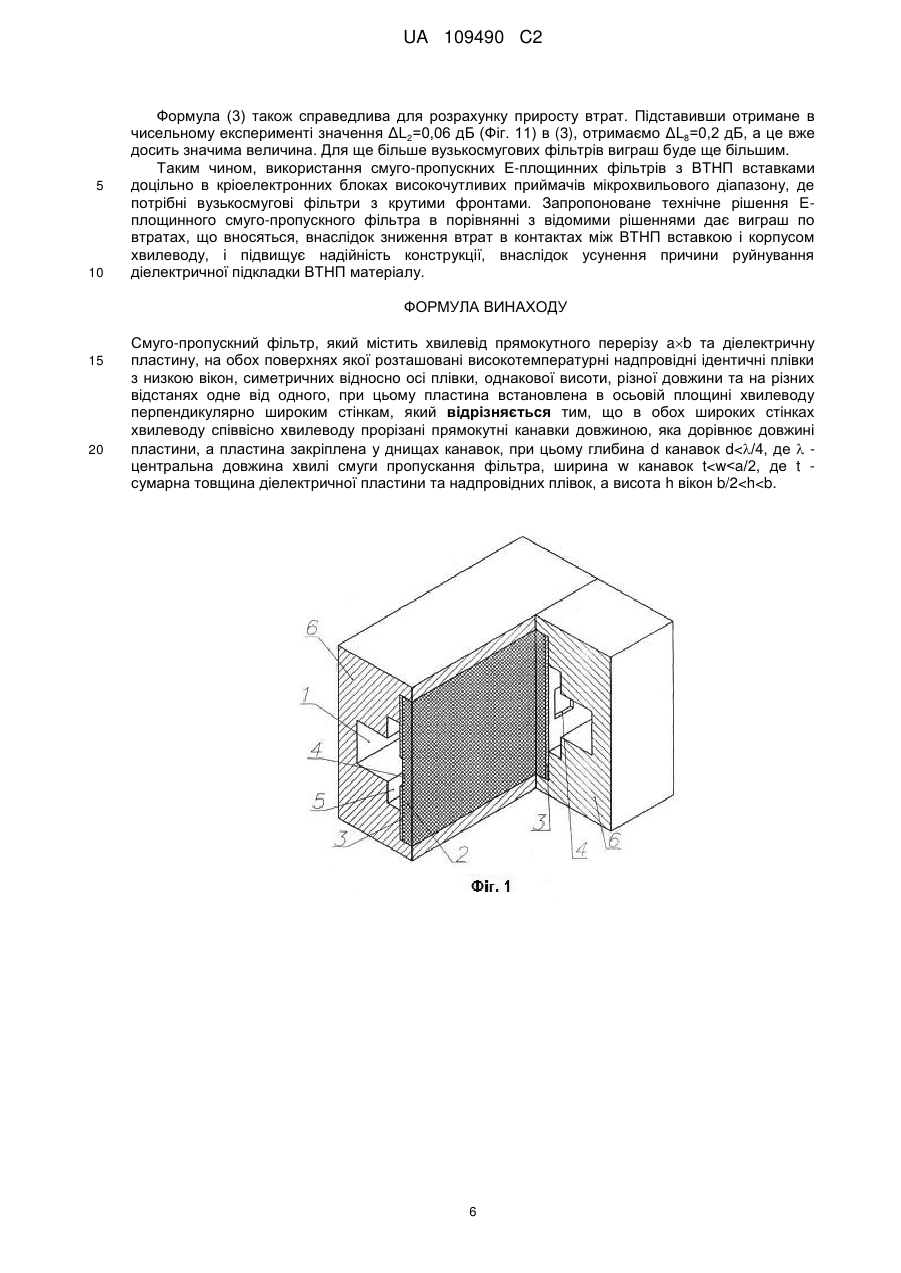

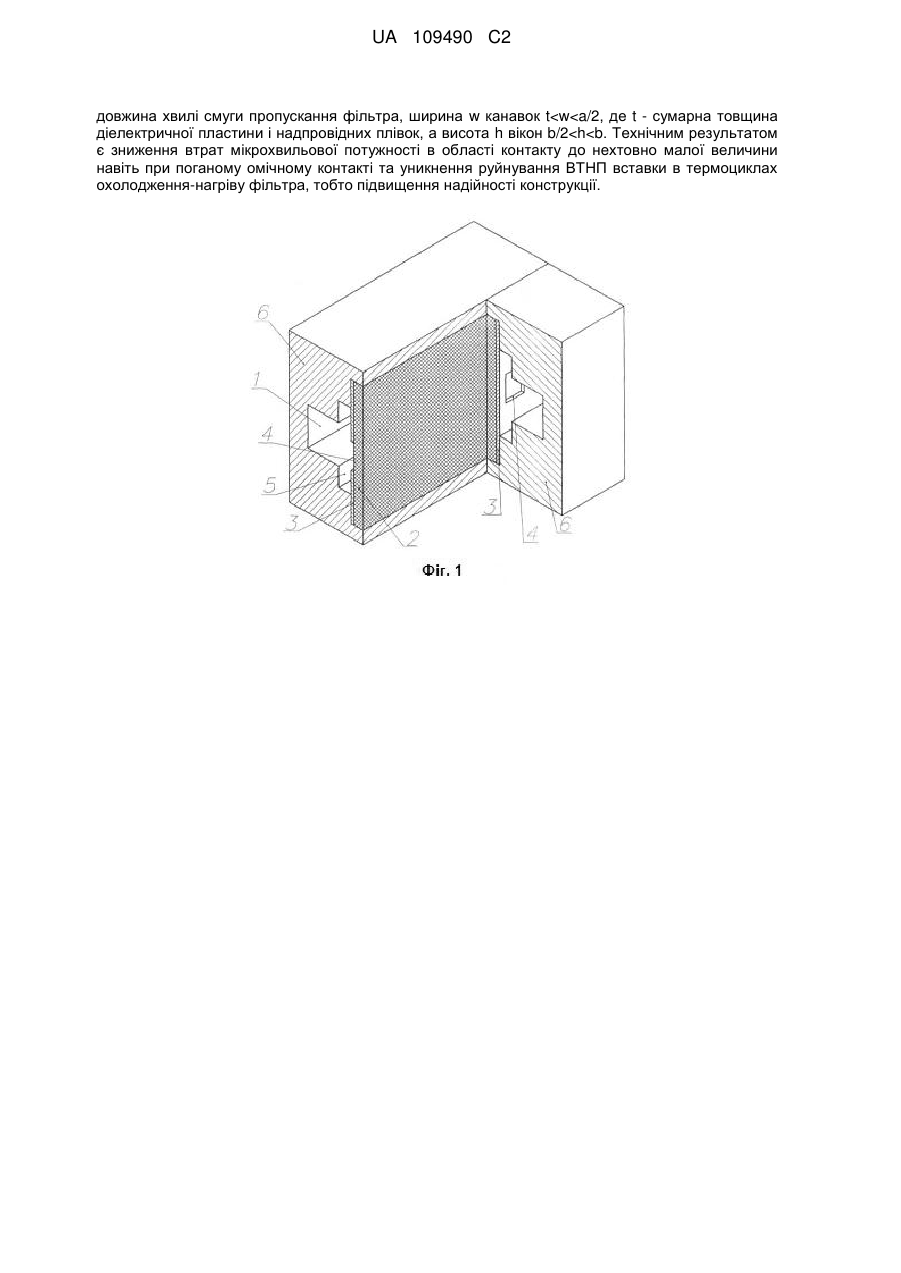

Смуго-пропускний фільтр, який містить хвилевід прямокутного перерізу a´b та діелектричну пластину, на обох поверхнях якої розташовані високотемпературні надпровідні ідентичні плівки з низкою вікон, симетричних відносно осі плівки, однакової висоти, різної довжини та на різних відстанях одне від одного, при цьому пластина встановлена в осьовій площині хвилеводу перпендикулярно широким стінкам, який відрізняється тим, що в обох широких стінках хвилеводу співвісно хвилеводу прорізані прямокутні канавки довжиною, яка дорівнює довжині пластини, а пластина закріплена у днищах канавок, при цьому глибина d канавок d<l/4, де l - центральна довжина хвилі смуги пропускання фільтра, ширина w канавок t<w<а/2, де t - сумарна товщина діелектричної пластини та надпровідних плівок, а висота h вікон b/2<h<b.
Текст
Реферат: Смуго-пропускний фільтр належить до радіоелектроніки і може бути використаний у мікрохвильовій техніці, зокрема кріоелектронні блоки вхідних кіл приймачів радіотелескопів і приймачів супутникових ліній зв'язку. Смуго-пропускний фільтр є хвилеводом прямокутного перерізу ab, в осьовій площині якого перпендикулярно широким стінкам встановлена діелектрична пластина, на обох поверхнях якої розташовані ідентичні високотемпературні надпровідні плівки з низкою вікон, симетричних відносно осі плівки, однакової висоти, різної довжини та на різних відстанях одне від одного, при цьому пластина встановлена в осьовій площині хвилеводу перпендикулярно широким стінкам. У обох широких стінках хвилеводу співвісно хвилеводу прорізані прямокутні канавки довжиною, що дорівнює довжині пластини, пластина закріплена в днищах канавок, при цьому глибина d канавок d
ДивитисяДодаткова інформація
Автори англійськоюSkresanov Valerii Mykolaiovych, Barannyk Oleksandr Anatoliiovych, Nazarov Mykhailo Petrovych, Cherpak Mykola Tymofiiovych, Shubnyi Oleksandr Ivanovych, Yusheng He, Liang Sun, Jia Wang, Xu Wang, Yun Wu
Автори російськоюСкресанов Валерий Николаевич, Баранник Александр Анатольевич, Натаров Михаил Петрович, Черпак Николай Тимофеевич, Шубний Александр Иванович
МПК / Мітки
МПК: H01P 1/20
Мітки: смуго-пропускний, фільтр
