Паропроникне взуття з водонепроникною та паропроникною підошвою

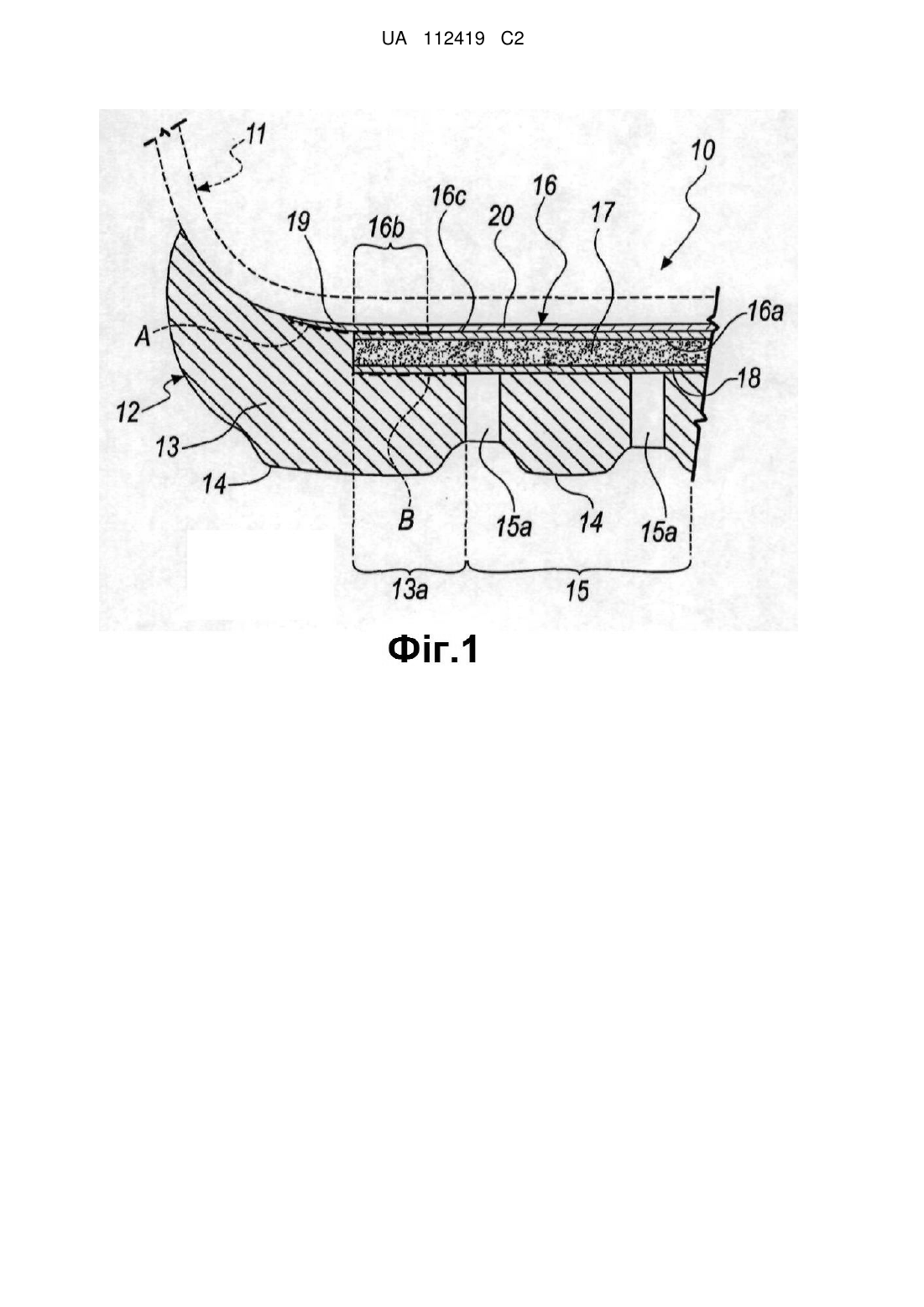

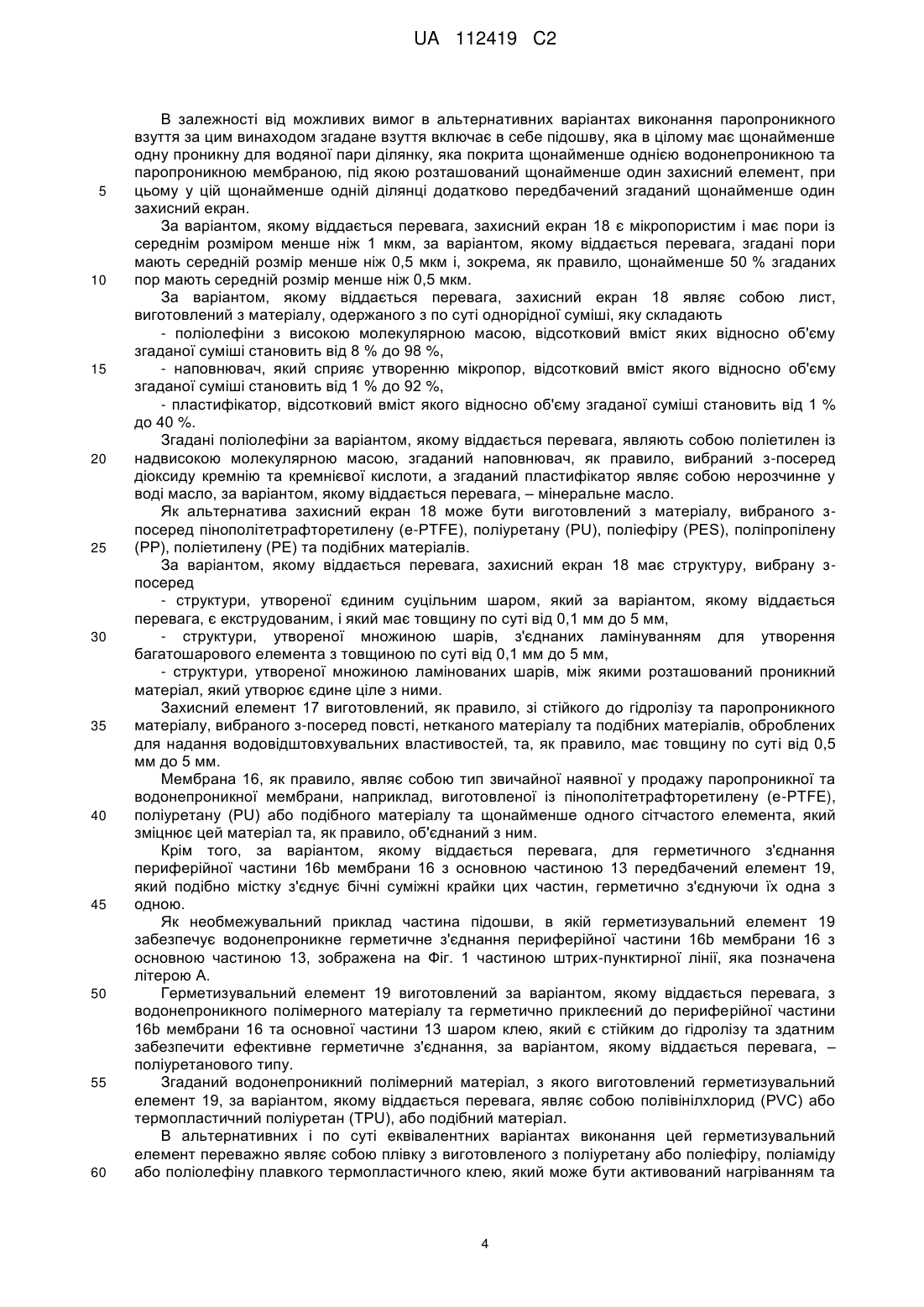

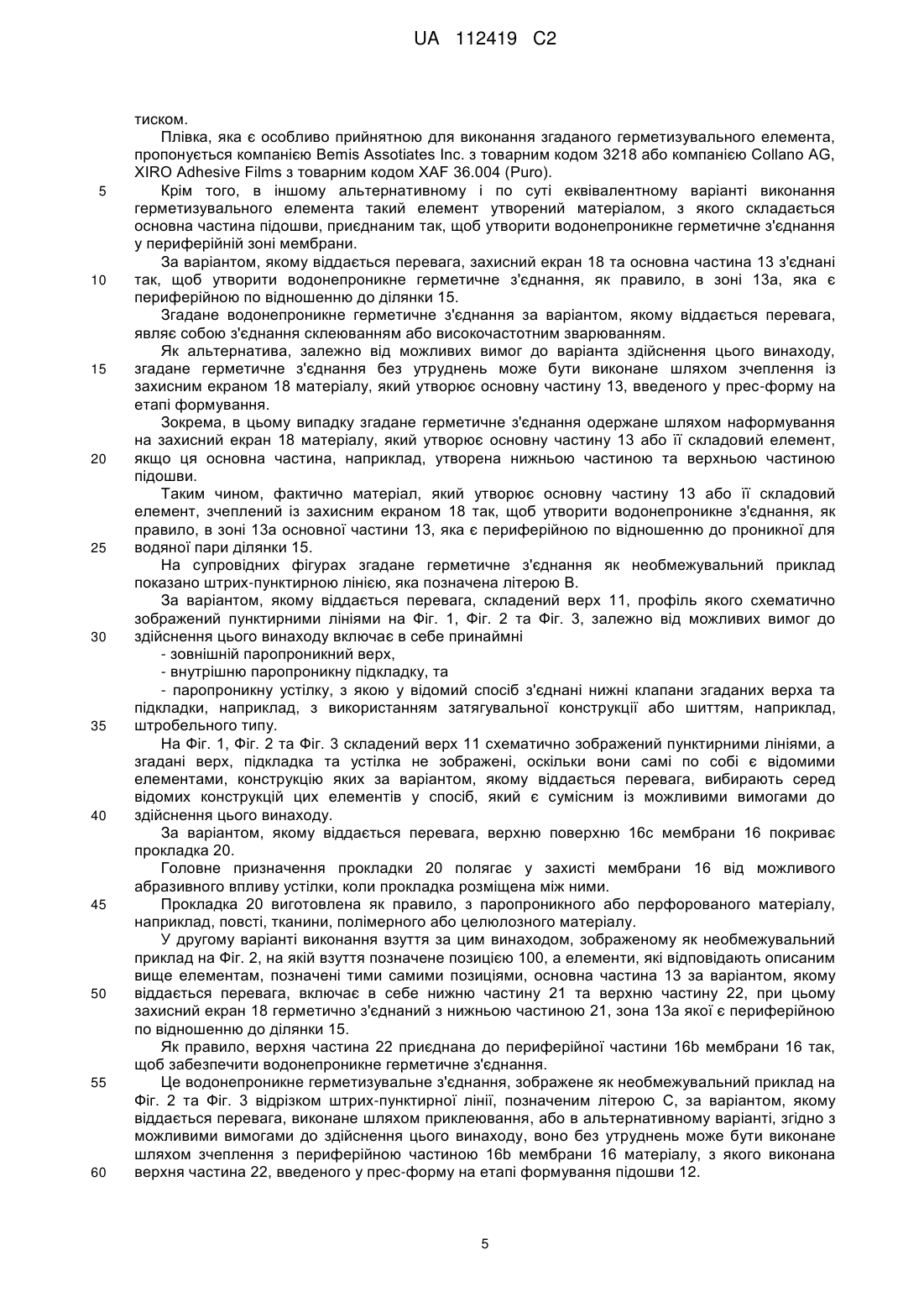

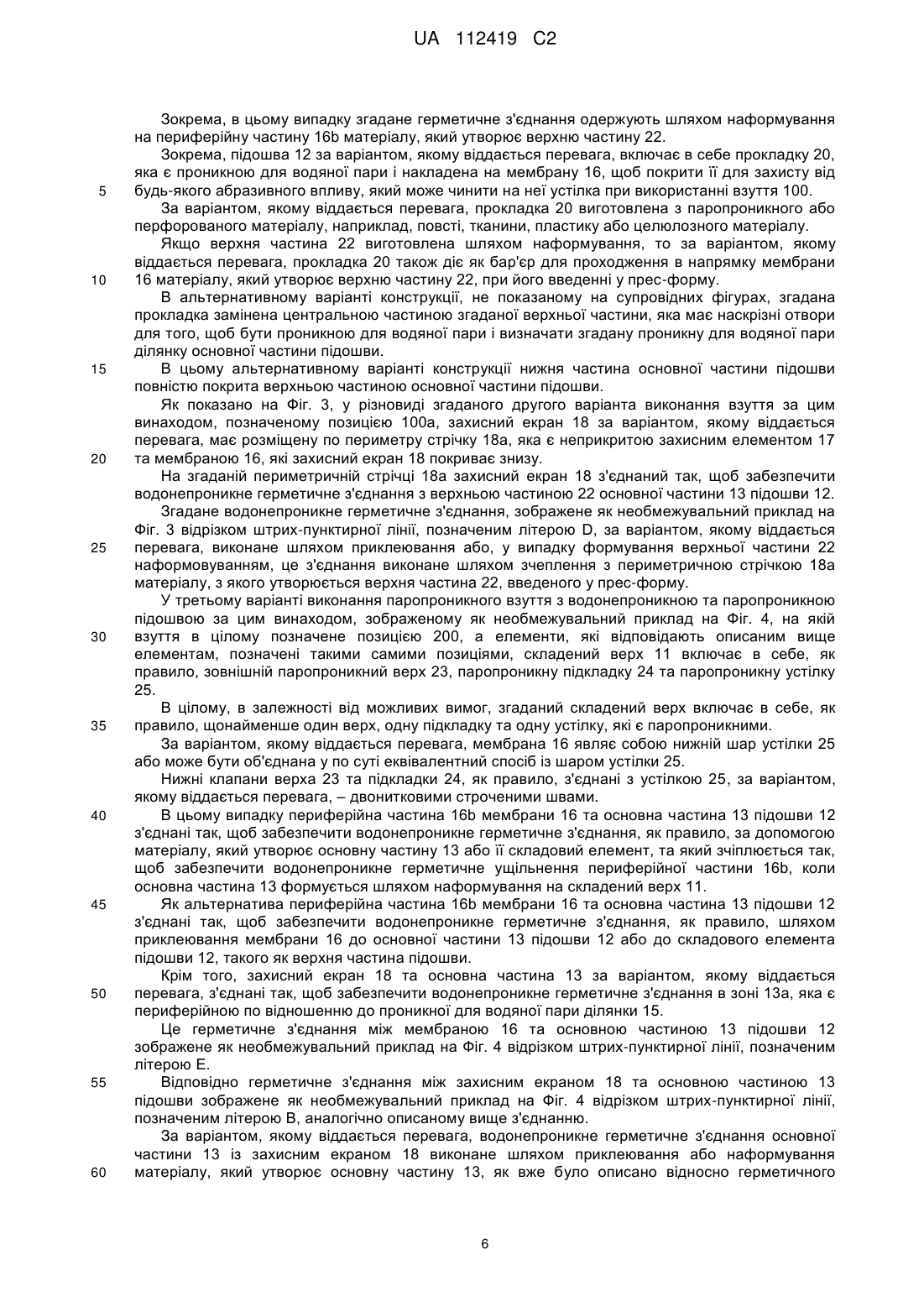

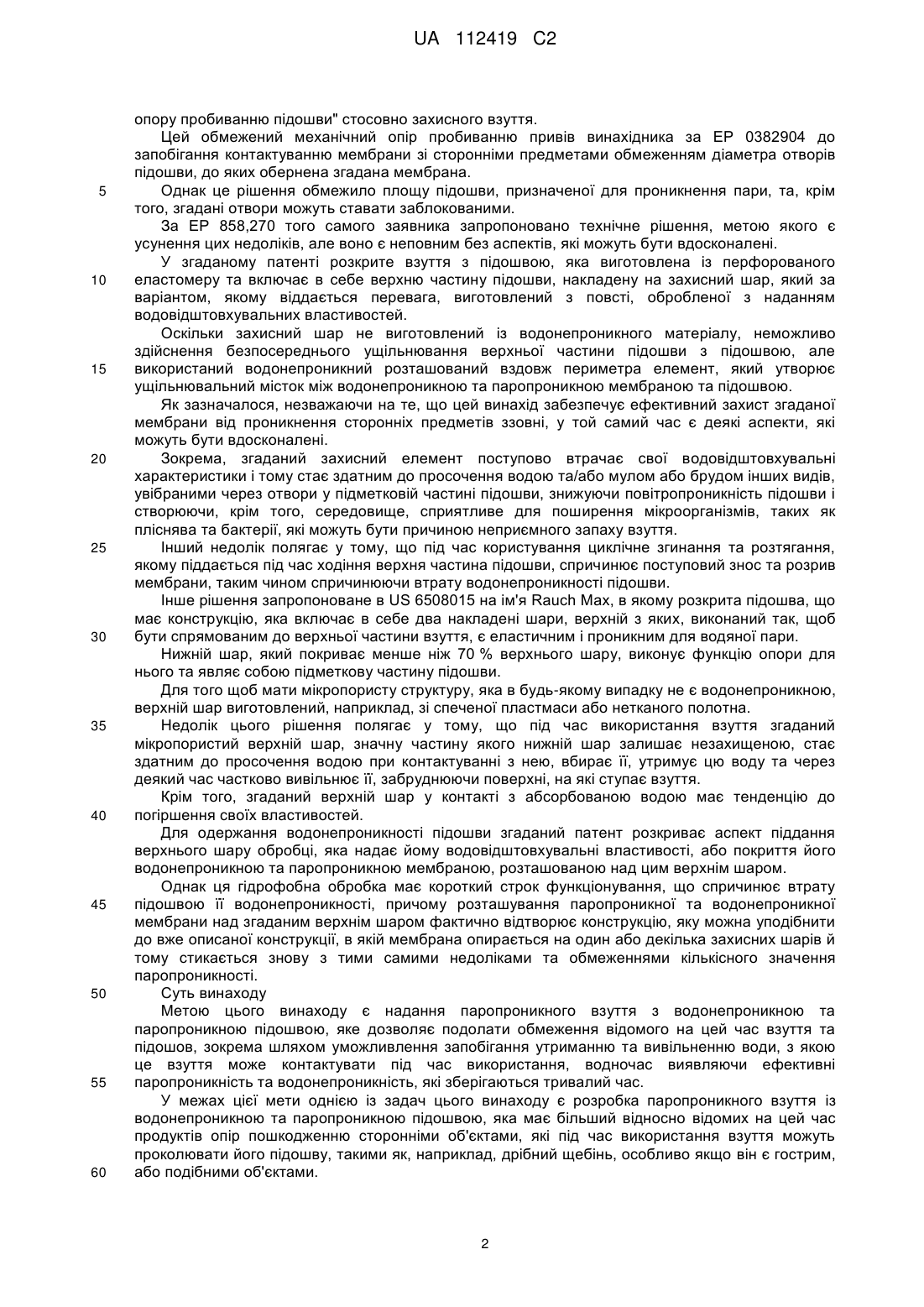

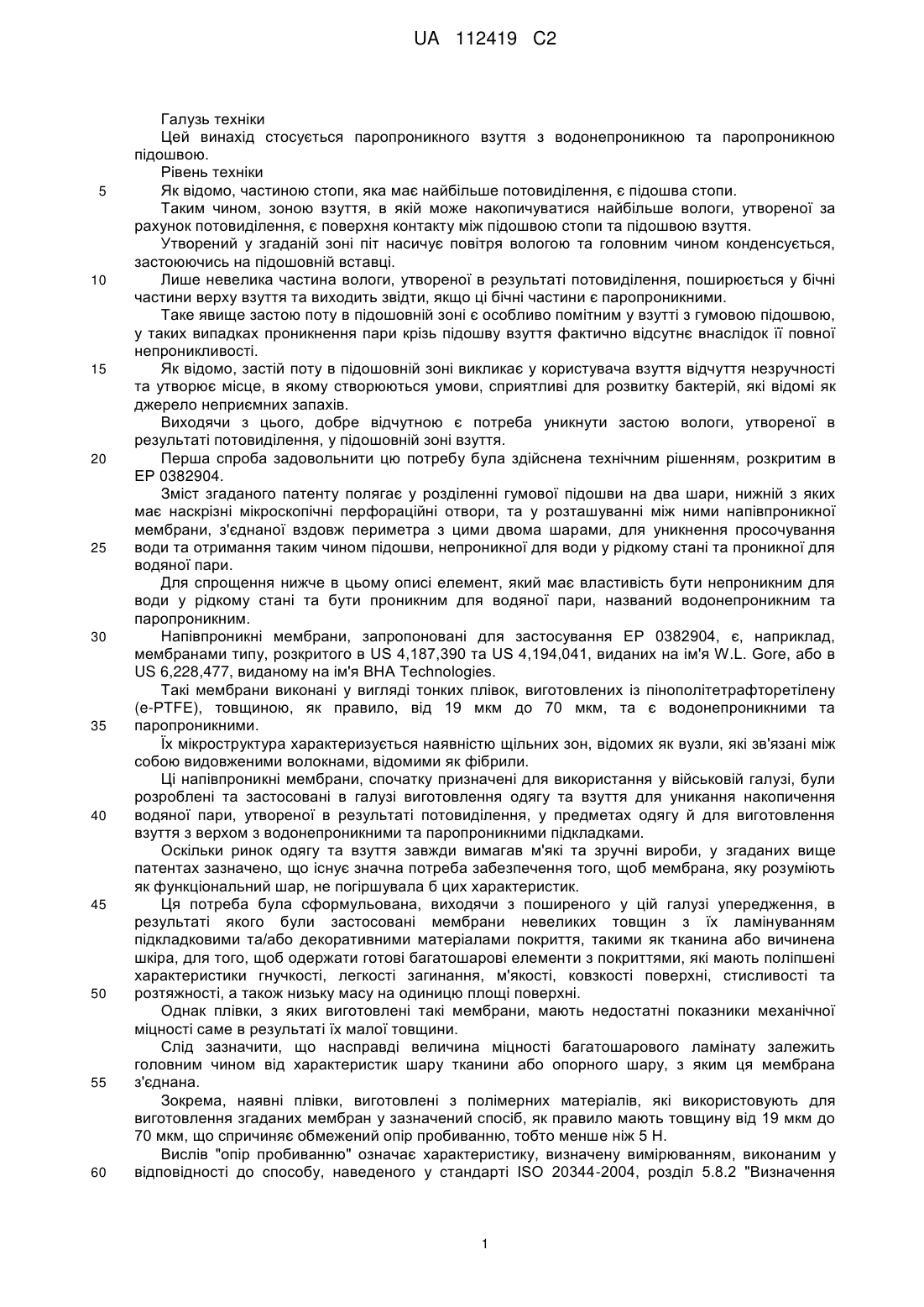

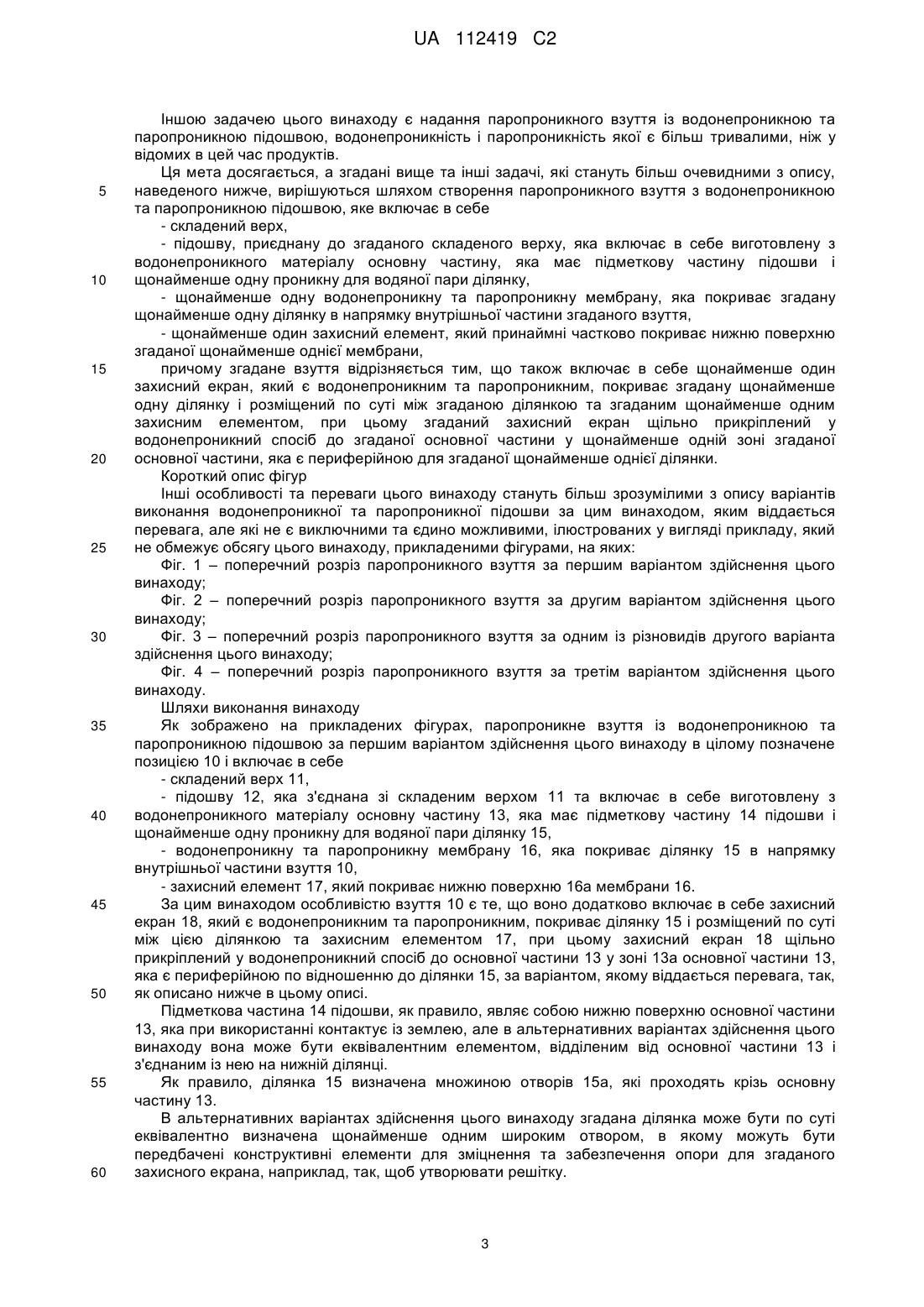

Реферат: Паропроникне взуття (10) із водонепроникною та паропроникною підошвою, яке включає в себе складений верх (11), підошву (12), яка приєднана до згаданого складеного верху (11) та включає в себе виготовлену з водонепроникного матеріалу основну частину (13), яка має підметкову частину (14) підошви і щонайменше одну проникну для водяної пари ділянку (15), щонайменше одну водонепроникну та паропроникну мембрану (16), яка покриває ділянку (15) в напрямку внутрішньої частини взуття (10), щонайменше один захисний елемент (17), який принаймні частково покриває нижню поверхню (16а) мембрани (16), щонайменше один захисний екран (18), який є водонепроникним та паропроникним, покриває ділянку (15) і розміщується по суті між цією ділянкою та захисним елементом (17), при цьому захисний екран (18) щільно прикріплений у водонепроникний спосіб до основної частини (13) у щонайменше одній зоні (13а) цієї основної частини (13), яка є периферійною відносно до ділянки (15). UA 112419 C2 (12) UA 112419 C2 UA 112419 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Цей винахід стосується паропроникного взуття з водонепроникною та паропроникною підошвою. Рівень техніки Як відомо, частиною стопи, яка має найбільше потовиділення, є підошва стопи. Таким чином, зоною взуття, в якій може накопичуватися найбільше вологи, утвореної за рахунок потовиділення, є поверхня контакту між підошвою стопи та підошвою взуття. Утворений у згаданій зоні піт насичує повітря вологою та головним чином конденсується, застоюючись на підошовній вставці. Лише невелика частина вологи, утвореної в результаті потовиділення, поширюється у бічні частини верху взуття та виходить звідти, якщо ці бічні частини є паропроникними. Таке явище застою поту в підошовній зоні є особливо помітним у взутті з гумовою підошвою, у таких випадках проникнення пари крізь підошву взуття фактично відсутнє внаслідок її повної непроникливості. Як відомо, застій поту в підошовній зоні викликає у користувача взуття відчуття незручності та утворює місце, в якому створюються умови, сприятливі для розвитку бактерій, які відомі як джерело неприємних запахів. Виходячи з цього, добре відчутною є потреба уникнути застою вологи, утвореної в результаті потовиділення, у підошовній зоні взуття. Перша спроба задовольнити цю потребу була здійснена технічним рішенням, розкритим в ЕР 0382904. Зміст згаданого патенту полягає у розділенні гумової підошви на два шари, нижній з яких має наскрізні мікроскопічні перфораційні отвори, та у розташуванні між ними напівпроникної мембрани, з'єднаної вздовж периметра з цими двома шарами, для уникнення просочування води та отримання таким чином підошви, непроникної для води у рідкому стані та проникної для водяної пари. Для спрощення нижче в цьому описі елемент, який має властивість бути непроникним для води у рідкому стані та бути проникним для водяної пари, названий водонепроникним та паропроникним. Напівпроникні мембрани, запропоновані для застосування ЕР 0382904, є, наприклад, мембранами типу, розкритого в US 4,187,390 та US 4,194,041, виданих на ім'я W.L. Gore, або в US 6,228,477, виданому на ім'я BHA Technologies. Такі мембрани виконані у вигляді тонких плівок, виготовлених із пінополітетрафторетілену (e-PTFE), товщиною, як правило, від 19 мкм до 70 мкм, та є водонепроникними та паропроникними. Їх мікроструктура характеризується наявністю щільних зон, відомих як вузли, які зв'язані між собою видовженими волокнами, відомими як фібрили. Ці напівпроникні мембрани, спочатку призначені для використання у військовій галузі, були розроблені та застосовані в галузі виготовлення одягу та взуття для уникання накопичення водяної пари, утвореної в результаті потовиділення, у предметах одягу й для виготовлення взуття з верхом з водонепроникними та паропроникними підкладками. Оскільки ринок одягу та взуття завжди вимагав м'які та зручні вироби, у згаданих вище патентах зазначено, що існує значна потреба забезпечення того, щоб мембрана, яку розуміють як функціональний шар, не погіршувала б цих характеристик. Ця потреба була сформульована, виходячи з поширеного у цій галузі упередження, в результаті якого були застосовані мембрани невеликих товщин з їх ламінуванням підкладковими та/або декоративними матеріалами покриття, такими як тканина або вичинена шкіра, для того, щоб одержати готові багатошарові елементи з покриттями, які мають поліпшені характеристики гнучкості, легкості загинання, м'якості, ковзкості поверхні, стисливості та розтяжності, а також низьку масу на одиницю площі поверхні. Однак плівки, з яких виготовлені такі мембрани, мають недостатні показники механічної міцності саме в результаті їх малої товщини. Слід зазначити, що насправді величина міцності багатошарового ламінату залежить головним чином від характеристик шару тканини або опорного шару, з яким ця мембрана з'єднана. Зокрема, наявні плівки, виготовлені з полімерних матеріалів, які використовують для виготовлення згаданих мембран у зазначений спосіб, як правило мають товщину від 19 мкм до 70 мкм, що спричиняє обмежений опір пробиванню, тобто менше ніж 5 Н. Вислів "опір пробиванню" означає характеристику, визначену вимірюванням, виконаним у відповідності до способу, наведеного у стандарті ISO 20344-2004, розділ 5.8.2 "Визначення 1 UA 112419 C2 5 10 15 20 25 30 35 40 45 50 55 60 опору пробиванню підошви" стосовно захисного взуття. Цей обмежений механічний опір пробиванню привів винахідника за ЕР 0382904 до запобігання контактуванню мембрани зі сторонніми предметами обмеженням діаметра отворів підошви, до яких обернена згадана мембрана. Однак це рішення обмежило площу підошви, призначеної для проникнення пари, та, крім того, згадані отвори можуть ставати заблокованими. За ЕР 858,270 того самого заявника запропоновано технічне рішення, метою якого є усунення цих недоліків, але воно є неповним без аспектів, які можуть бути вдосконалені. У згаданому патенті розкрите взуття з підошвою, яка виготовлена із перфорованого еластомеру та включає в себе верхню частину підошви, накладену на захисний шар, який за варіантом, якому віддається перевага, виготовлений з повсті, обробленої з наданням водовідштовхувальних властивостей. Оскільки захисний шар не виготовлений із водонепроникного матеріалу, неможливо здійснення безпосереднього ущільнювання верхньої частини підошви з підошвою, але використаний водонепроникний розташований вздовж периметра елемент, який утворює ущільнювальний місток між водонепроникною та паропроникною мембраною та підошвою. Як зазначалося, незважаючи на те, що цей винахід забезпечує ефективний захист згаданої мембрани від проникнення сторонніх предметів ззовні, у той самий час є деякі аспекти, які можуть бути вдосконалені. Зокрема, згаданий захисний елемент поступово втрачає свої водовідштовхувальні характеристики і тому стає здатним до просочення водою та/або мулом або брудом інших видів, увібраними через отвори у підметковій частині підошви, знижуючи повітропроникність підошви і створюючи, крім того, середовище, сприятливе для поширення мікроорганізмів, таких як пліснява та бактерії, які можуть бути причиною неприємного запаху взуття. Інший недолік полягає у тому, що під час користування циклічне згинання та розтягання, якому піддається під час ходіння верхня частина підошви, спричинює поступовий знос та розрив мембрани, таким чином спричинюючи втрату водонепроникності підошви. Інше рішення запропоноване в US 6508015 на ім'я Rauch Max, в якому розкрита підошва, що має конструкцію, яка включає в себе два накладені шари, верхній з яких, виконаний так, щоб бути спрямованим до верхньої частини взуття, є еластичним і проникним для водяної пари. Нижній шар, який покриває менше ніж 70 % верхнього шару, виконує функцію опори для нього та являє собою підметкову частину підошви. Для того щоб мати мікропористу структуру, яка в будь-якому випадку не є водонепроникною, верхній шар виготовлений, наприклад, зі спеченої пластмаси або нетканого полотна. Недолік цього рішення полягає у тому, що під час використання взуття згаданий мікропористий верхній шар, значну частину якого нижній шар залишає незахищеною, стає здатним до просочення водою при контактуванні з нею, вбирає її, утримує цю воду та через деякий час частково вивільнює її, забруднюючи поверхні, на які ступає взуття. Крім того, згаданий верхній шар у контакті з абсорбованою водою має тенденцію до погіршення своїх властивостей. Для одержання водонепроникності підошви згаданий патент розкриває аспект піддання верхнього шару обробці, яка надає йому водовідштовхувальні властивості, або покриття його водонепроникною та паропроникною мембраною, розташованою над цим верхнім шаром. Однак ця гідрофобна обробка має короткий строк функціонування, що спричинює втрату підошвою її водонепроникності, причому розташування паропроникної та водонепроникної мембрани над згаданим верхнім шаром фактично відтворює конструкцію, яку можна уподібнити до вже описаної конструкції, в якій мембрана опирається на один або декілька захисних шарів й тому стикається знову з тими самими недоліками та обмеженнями кількісного значення паропроникності. Суть винаходу Метою цього винаходу є надання паропроникного взуття з водонепроникною та паропроникною підошвою, яке дозволяє подолати обмеження відомого на цей час взуття та підошов, зокрема шляхом уможливлення запобігання утриманню та вивільненню води, з якою це взуття може контактувати під час використання, водночас виявляючи ефективні паропроникність та водонепроникність, які зберігаються тривалий час. У межах цієї мети однією із задач цього винаходу є розробка паропроникного взуття із водонепроникною та паропроникною підошвою, яка має більший відносно відомих на цей час продуктів опір пошкодженню сторонніми об'єктами, які під час використання взуття можуть проколювати його підошву, такими як, наприклад, дрібний щебінь, особливо якщо він є гострим, або подібними об'єктами. 2 UA 112419 C2 5 10 15 20 25 30 35 40 45 50 55 60 Іншою задачею цього винаходу є надання паропроникного взуття із водонепроникною та паропроникною підошвою, водонепроникність і паропроникність якої є більш тривалими, ніж у відомих в цей час продуктів. Ця мета досягається, а згадані вище та інші задачі, які стануть більш очевидними з опису, наведеного нижче, вирішуються шляхом створення паропроникного взуття з водонепроникною та паропроникною підошвою, яке включає в себе - складений верх, - підошву, приєднану до згаданого складеного верху, яка включає в себе виготовлену з водонепроникного матеріалу основну частину, яка має підметкову частину підошви і щонайменше одну проникну для водяної пари ділянку, - щонайменше одну водонепроникну та паропроникну мембрану, яка покриває згадану щонайменше одну ділянку в напрямку внутрішньої частини згаданого взуття, - щонайменше один захисний елемент, який принаймні частково покриває нижню поверхню згаданої щонайменше однієї мембрани, причому згадане взуття відрізняється тим, що також включає в себе щонайменше один захисний екран, який є водонепроникним та паропроникним, покриває згадану щонайменше одну ділянку і розміщений по суті між згаданою ділянкою та згаданим щонайменше одним захисним елементом, при цьому згаданий захисний екран щільно прикріплений у водонепроникний спосіб до згаданої основної частини у щонайменше одній зоні згаданої основної частини, яка є периферійною для згаданої щонайменше однієї ділянки. Короткий опис фігур Інші особливості та переваги цього винаходу стануть більш зрозумілими з опису варіантів виконання водонепроникної та паропроникної підошви за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладу, який не обмежує обсягу цього винаходу, прикладеними фігурами, на яких: Фіг. 1 – поперечний розріз паропроникного взуття за першим варіантом здійснення цього винаходу; Фіг. 2 – поперечний розріз паропроникного взуття за другим варіантом здійснення цього винаходу; Фіг. 3 – поперечний розріз паропроникного взуття за одним із різновидів другого варіанта здійснення цього винаходу; Фіг. 4 – поперечний розріз паропроникного взуття за третім варіантом здійснення цього винаходу. Шляхи виконання винаходу Як зображено на прикладених фігурах, паропроникне взуття із водонепроникною та паропроникною підошвою за першим варіантом здійснення цього винаходу в цілому позначене позицією 10 і включає в себе - складений верх 11, - підошву 12, яка з'єднана зі складеним верхом 11 та включає в себе виготовлену з водонепроникного матеріалу основну частину 13, яка має підметкову частину 14 підошви і щонайменше одну проникну для водяної пари ділянку 15, - водонепроникну та паропроникну мембрану 16, яка покриває ділянку 15 в напрямку внутрішньої частини взуття 10, - захисний елемент 17, який покриває нижню поверхню 16а мембрани 16. За цим винаходом особливістю взуття 10 є те, що воно додатково включає в себе захисний екран 18, який є водонепроникним та паропроникним, покриває ділянку 15 і розміщений по суті між цією ділянкою та захисним елементом 17, при цьому захисний екран 18 щільно прикріплений у водонепроникний спосіб до основної частини 13 у зоні 13а основної частини 13, яка є периферійною по відношенню до ділянки 15, за варіантом, якому віддається перевага, так, як описано нижче в цьому описі. Підметкова частина 14 підошви, як правило, являє собою нижню поверхню основної частини 13, яка при використанні контактує із землею, але в альтернативних варіантах здійснення цього винаходу вона може бути еквівалентним елементом, відділеним від основної частини 13 і з'єднаним із нею на нижній ділянці. Як правило, ділянка 15 визначена множиною отворів 15а, які проходять крізь основну частину 13. В альтернативних варіантах здійснення цього винаходу згадана ділянка може бути по суті еквівалентно визначена щонайменше одним широким отвором, в якому можуть бути передбачені конструктивні елементи для зміцнення та забезпечення опори для згаданого захисного екрана, наприклад, так, щоб утворювати решітку. 3 UA 112419 C2 5 10 15 20 25 30 35 40 45 50 55 60 В залежності від можливих вимог в альтернативних варіантах виконання паропроникного взуття за цим винаходом згадане взуття включає в себе підошву, яка в цілому має щонайменше одну проникну для водяної пари ділянку, яка покрита щонайменше однією водонепроникною та паропроникною мембраною, під якою розташований щонайменше один захисний елемент, при цьому у цій щонайменше одній ділянці додатково передбачений згаданий щонайменше один захисний екран. За варіантом, якому віддається перевага, захисний екран 18 є мікропористим і має пори із середнім розміром менше ніж 1 мкм, за варіантом, якому віддається перевага, згадані пори мають середній розмір менше ніж 0,5 мкм і, зокрема, як правило, щонайменше 50 % згаданих пор мають середній розмір менше ніж 0,5 мкм. За варіантом, якому віддається перевага, захисний екран 18 являє собою лист, виготовлений з матеріалу, одержаного з по суті однорідної суміші, яку складають - поліолефіни з високою молекулярною масою, відсотковий вміст яких відносно об'єму згаданої суміші становить від 8 % до 98 %, - наповнювач, який сприяє утворенню мікропор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 92 %, - пластифікатор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 40 %. Згадані поліолефіни за варіантом, якому віддається перевага, являють собою поліетилен із надвисокою молекулярною масою, згаданий наповнювач, як правило, вибраний з-посеред діоксиду кремнію та кремнієвої кислоти, а згаданий пластифікатор являє собою нерозчинне у воді масло, за варіантом, якому віддається перевага, – мінеральне масло. Як альтернатива захисний екран 18 може бути виготовлений з матеріалу, вибраного зпосеред пінополітетрафторетилену (e-PTFE), поліуретану (PU), поліефіру (PES), поліпропілену (PP), поліетилену (PE) та подібних матеріалів. За варіантом, якому віддається перевага, захисний екран 18 має структуру, вибрану зпосеред - структури, утвореної єдиним суцільним шаром, який за варіантом, якому віддається перевага, є екструдованим, і який має товщину по суті від 0,1 мм до 5 мм, - структури, утвореної множиною шарів, з'єднаних ламінуванням для утворення багатошарового елемента з товщиною по суті від 0,1 мм до 5 мм, - структури, утвореної множиною ламінованих шарів, між якими розташований проникний матеріал, який утворює єдине ціле з ними. Захисний елемент 17 виготовлений, як правило, зі стійкого до гідролізу та паропроникного матеріалу, вибраного з-посеред повсті, нетканого матеріалу та подібних матеріалів, оброблених для надання водовідштовхувальних властивостей, та, як правило, має товщину по суті від 0,5 мм до 5 мм. Мембрана 16, як правило, являє собою тип звичайної наявної у продажу паропроникної та водонепроникної мембрани, наприклад, виготовленої із пінополітетрафторетилену (e-PTFE), поліуретану (PU) або подібного матеріалу та щонайменше одного сітчастого елемента, який зміцнює цей матеріал та, як правило, об'єднаний з ним. Крім того, за варіантом, якому віддається перевага, для герметичного з'єднання периферійної частини 16b мембрани 16 з основною частиною 13 передбачений елемент 19, який подібно містку з'єднує бічні суміжні крайки цих частин, герметично з'єднуючи їх одна з одною. Як необмежувальний приклад частина підошви, в якій герметизувальний елемент 19 забезпечує водонепроникне герметичне з'єднання периферійної частини 16b мембрани 16 з основною частиною 13, зображена на Фіг. 1 частиною штрих-пунктирної лінії, яка позначена літерою А. Герметизувальний елемент 19 виготовлений за варіантом, якому віддається перевага, з водонепроникного полімерного матеріалу та герметично приклеєний до периферійної частини 16b мембрани 16 та основної частини 13 шаром клею, який є стійким до гідролізу та здатним забезпечити ефективне герметичне з'єднання, за варіантом, якому віддається перевага, – поліуретанового типу. Згаданий водонепроникний полімерний матеріал, з якого виготовлений герметизувальний елемент 19, за варіантом, якому віддається перевага, являє собою полівінілхлорид (PVC) або термопластичний поліуретан (TPU), або подібний матеріал. В альтернативних і по суті еквівалентних варіантах виконання цей герметизувальний елемент переважно являє собою плівку з виготовленого з поліуретану або поліефіру, поліаміду або поліолефіну плавкого термопластичного клею, який може бути активований нагріванням та 4 UA 112419 C2 5 10 15 20 25 30 35 40 45 50 55 60 тиском. Плівка, яка є особливо прийнятною для виконання згаданого герметизувального елемента, пропонується компанією Bemis Assotiates Inc. з товарним кодом 3218 або компанією Collano AG, XIRO Adhesive Films з товарним кодом XAF 36.004 (Puro). Крім того, в іншому альтернативному і по суті еквівалентному варіанті виконання герметизувального елемента такий елемент утворений матеріалом, з якого складається основна частина підошви, приєднаним так, щоб утворити водонепроникне герметичне з'єднання у периферійній зоні мембрани. За варіантом, якому віддається перевага, захисний екран 18 та основна частина 13 з'єднані так, щоб утворити водонепроникне герметичне з'єднання, як правило, в зоні 13а, яка є периферійною по відношенню до ділянки 15. Згадане водонепроникне герметичне з'єднання за варіантом, якому віддається перевага, являє собою з'єднання склеюванням або високочастотним зварюванням. Як альтернатива, залежно від можливих вимог до варіанта здійснення цього винаходу, згадане герметичне з'єднання без утруднень може бути виконане шляхом зчеплення із захисним екраном 18 матеріалу, який утворює основну частину 13, введеного у прес-форму на етапі формування. Зокрема, в цьому випадку згадане герметичне з'єднання одержане шляхом наформування на захисний екран 18 матеріалу, який утворює основну частину 13 або її складовий елемент, якщо ця основна частина, наприклад, утворена нижньою частиною та верхньою частиною підошви. Таким чином, фактично матеріал, який утворює основну частину 13 або її складовий елемент, зчеплений із захисним екраном 18 так, щоб утворити водонепроникне з'єднання, як правило, в зоні 13а основної частини 13, яка є периферійною по відношенню до проникної для водяної пари ділянки 15. На супровідних фігурах згадане герметичне з'єднання як необмежувальний приклад показано штрих-пунктирною лінією, яка позначена літерою В. За варіантом, якому віддається перевага, складений верх 11, профіль якого схематично зображений пунктирними лініями на Фіг. 1, Фіг. 2 та Фіг. 3, залежно від можливих вимог до здійснення цього винаходу включає в себе принаймні - зовнішній паропроникний верх, - внутрішню паропроникну підкладку, та - паропроникну устілку, з якою у відомий спосіб з'єднані нижні клапани згаданих верха та підкладки, наприклад, з використанням затягувальної конструкції або шиттям, наприклад, штробельного типу. На Фіг. 1, Фіг. 2 та Фіг. 3 складений верх 11 схематично зображений пунктирними лініями, а згадані верх, підкладка та устілка не зображені, оскільки вони самі по собі є відомими елементами, конструкцію яких за варіантом, якому віддається перевага, вибирають серед відомих конструкцій цих елементів у спосіб, який є сумісним із можливими вимогами до здійснення цього винаходу. За варіантом, якому віддається перевага, верхню поверхню 16с мембрани 16 покриває прокладка 20. Головне призначення прокладки 20 полягає у захисті мембрани 16 від можливого абразивного впливу устілки, коли прокладка розміщена між ними. Прокладка 20 виготовлена як правило, з паропроникного або перфорованого матеріалу, наприклад, повсті, тканини, полімерного або целюлозного матеріалу. У другому варіанті виконання взуття за цим винаходом, зображеному як необмежувальний приклад на Фіг. 2, на якій взуття позначене позицією 100, а елементи, які відповідають описаним вище елементам, позначені тими самими позиціями, основна частина 13 за варіантом, якому віддається перевага, включає в себе нижню частину 21 та верхню частину 22, при цьому захисний екран 18 герметично з'єднаний з нижньою частиною 21, зона 13а якої є периферійною по відношенню до ділянки 15. Як правило, верхня частина 22 приєднана до периферійної частини 16b мембрани 16 так, щоб забезпечити водонепроникне герметичне з'єднання. Це водонепроникне герметизувальне з'єднання, зображене як необмежувальний приклад на Фіг. 2 та Фіг. 3 відрізком штрих-пунктирної лінії, позначеним літерою С, за варіантом, якому віддається перевага, виконане шляхом приклеювання, або в альтернативному варіанті, згідно з можливими вимогами до здійснення цього винаходу, воно без утруднень може бути виконане шляхом зчеплення з периферійною частиною 16b мембрани 16 матеріалу, з якого виконана верхня частина 22, введеного у прес-форму на етапі формування підошви 12. 5 UA 112419 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, в цьому випадку згадане герметичне з'єднання одержують шляхом наформування на периферійну частину 16b матеріалу, який утворює верхню частину 22. Зокрема, підошва 12 за варіантом, якому віддається перевага, включає в себе прокладку 20, яка є проникною для водяної пари і накладена на мембрану 16, щоб покрити її для захисту від будь-якого абразивного впливу, який може чинити на неї устілка при використанні взуття 100. За варіантом, якому віддається перевага, прокладка 20 виготовлена з паропроникного або перфорованого матеріалу, наприклад, повсті, тканини, пластику або целюлозного матеріалу. Якщо верхня частина 22 виготовлена шляхом наформування, то за варіантом, якому віддається перевага, прокладка 20 також діє як бар'єр для проходження в напрямку мембрани 16 матеріалу, який утворює верхню частину 22, при його введенні у прес-форму. В альтернативному варіанті конструкції, не показаному на супровідних фігурах, згадана прокладка замінена центральною частиною згаданої верхньої частини, яка має наскрізні отвори для того, щоб бути проникною для водяної пари і визначати згадану проникну для водяної пари ділянку основної частини підошви. В цьому альтернативному варіанті конструкції нижня частина основної частини підошви повністю покрита верхньою частиною основної частини підошви. Як показано на Фіг. 3, у різновиді згаданого другого варіанта виконання взуття за цим винаходом, позначеному позицією 100а, захисний екран 18 за варіантом, якому віддається перевага, має розміщену по периметру стрічку 18а, яка є неприкритою захисним елементом 17 та мембраною 16, які захисний екран 18 покриває знизу. На згаданій периметричній стрічці 18а захисний екран 18 з'єднаний так, щоб забезпечити водонепроникне герметичне з'єднання з верхньою частиною 22 основної частини 13 підошви 12. Згадане водонепроникне герметичне з'єднання, зображене як необмежувальний приклад на Фіг. 3 відрізком штрих-пунктирної лінії, позначеним літерою D, за варіантом, якому віддається перевага, виконане шляхом приклеювання або, у випадку формування верхньої частини 22 наформовуванням, це з'єднання виконане шляхом зчеплення з периметричною стрічкою 18а матеріалу, з якого утворюється верхня частина 22, введеного у прес-форму. У третьому варіанті виконання паропроникного взуття з водонепроникною та паропроникною підошвою за цим винаходом, зображеному як необмежувальний приклад на Фіг. 4, на якій взуття в цілому позначене позицією 200, а елементи, які відповідають описаним вище елементам, позначені такими самими позиціями, складений верх 11 включає в себе, як правило, зовнішній паропроникний верх 23, паропроникну підкладку 24 та паропроникну устілку 25. В цілому, в залежності від можливих вимог, згаданий складений верх включає в себе, як правило, щонайменше один верх, одну підкладку та одну устілку, які є паропроникними. За варіантом, якому віддається перевага, мембрана 16 являє собою нижній шар устілки 25 або може бути об'єднана у по суті еквівалентний спосіб із шаром устілки 25. Нижні клапани верха 23 та підкладки 24, як правило, з'єднані з устілкою 25, за варіантом, якому віддається перевага, – двонитковими строченими швами. В цьому випадку периферійна частина 16b мембрани 16 та основна частина 13 підошви 12 з'єднані так, щоб забезпечити водонепроникне герметичне з'єднання, як правило, за допомогою матеріалу, який утворює основну частину 13 або її складовий елемент, та який зчіплюється так, щоб забезпечити водонепроникне герметичне ущільнення периферійної частини 16b, коли основна частина 13 формується шляхом наформування на складений верх 11. Як альтернатива периферійна частина 16b мембрани 16 та основна частина 13 підошви 12 з'єднані так, щоб забезпечити водонепроникне герметичне з'єднання, як правило, шляхом приклеювання мембрани 16 до основної частини 13 підошви 12 або до складового елемента підошви 12, такого як верхня частина підошви. Крім того, захисний екран 18 та основна частина 13 за варіантом, якому віддається перевага, з'єднані так, щоб забезпечити водонепроникне герметичне з'єднання в зоні 13а, яка є периферійною по відношенню до проникної для водяної пари ділянки 15. Це герметичне з'єднання між мембраною 16 та основною частиною 13 підошви 12 зображене як необмежувальний приклад на Фіг. 4 відрізком штрих-пунктирної лінії, позначеним літерою Е. Відповідно герметичне з'єднання між захисним екраном 18 та основною частиною 13 підошви зображене як необмежувальний приклад на Фіг. 4 відрізком штрих-пунктирної лінії, позначеним літерою В, аналогічно описаному вище з'єднанню. За варіантом, якому віддається перевага, водонепроникне герметичне з'єднання основної частини 13 із захисним екраном 18 виконане шляхом приклеювання або наформування матеріалу, який утворює основну частину 13, як вже було описано відносно герметичного 6 UA 112419 C2 5 10 15 20 25 30 з'єднання основної частини 13 з мембраною 16. На практиці встановлено, що цей винахід повністю досягає поставленої мети та вирішує поставлені задачі шляхом створення паропроникного взуття з водонепроникною та паропроникною підошвою, яке дозволяє подолати згадані обмеження відомого в цей час взуття та підошов, зокрема, дозволяючи запобігти затримці та вивільненню води, з якою підошва може увійти у контакт при використанні, завдяки наявності захисного екрана, який через свою непроникність для води і щільне з'єднання з основною частиною підошви запобігає досяганню водою захисного елемента мембрани, будучи разом із тим паропроникним. Крім того, паропроникне взуття з водонепроникною та паропроникною підошвою за цим винаходом має більший по відношенню до відомих в цей час продуктів опір пошкодженням, які можуть спричинятися сторонніми об'єктами, які при використанні взуття можуть пробивати його підошву, такими як, наприклад, дрібний щебінь, особливо якщо він є гострим, та подібними об'єктами, фактично, навіть у випадку пробивання захисного екрана, мембрана, захищена захисним елементом, зберігає водонепроникність і паропроникність підошви. Взуття з водонепроникною та паропроникною підошвою за цим винаходом також має більш надійні по відношенню до відомих в цей час продуктів водонепроникність та паропроникність завдяки поєднанню згаданих мембрани та захисного екрана, які взаємодіють для захисту водонепроникності підошви та є, крім того, паропроникними. Цей винахід, виконаний таким чином, надає можливість виконання численних модифікацій та варіантів, які не виходять за межі обсягу наведеної формули винаходу, усі його елементи також можуть бути замінені іншими технічно еквівалентними елементами. На практиці застосовані матеріали, за умови, що вони відповідають конкретному призначенню, а також можливі форми та розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Зміст заявки на патент Італії PD2010A000286, за якою ця заявка претендує на пріоритет, включений в цей опис шляхом посилання. Там, де технічні ознаки, вказані у будь-якому з пунктів формули цього винаходу, позначені позиціями, ці позиції наведені виключно з метою поліпшення зрозумілості цих пунктів формули винаходу, і, відповідно, такі номери позицій не мають будь-якої обмежувальної дії щодо тлумачення кожного елемента, ідентифікованого для прикладу такими позиціями. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Паропроникне взуття (10, 100, 100а, 200) із водонепроникною та паропроникною підошвою, яке включає в себе: складений верх (11), підошву (12), приєднану до згаданого складеного верху (11), яка включає в себе виготовлену з водонепроникного матеріалу основну частину (13), яка має підметкову частину (14) підошви і щонайменше одну проникну для водяної пари ділянку (15), щонайменше одну водонепроникну та паропроникну мембрану (16), яка покриває згадану щонайменше одну ділянку (15) в напрямку внутрішньої частини згаданого взуття (10, 100, 100а, 200), щонайменше один захисний елемент (17), який принаймні частково покриває нижню поверхню (16а) згаданої щонайменше однієї мембрани (16), причому згадане взуття (10, 100, 100а, 200 відрізняється тим, що воно також включає в себе щонайменше один захисний екран (18), який є водонепроникним та паропроникним, покриває згадану щонайменше одну ділянку (15) і розміщений по суті між згаданою ділянкою та згаданим щонайменше одним захисним елементом (17), при цьому згаданий захисний екран (18) щільно прикріплений у водонепроникний спосіб до згаданої основної частини (13) у щонайменше одній зоні (13а) згаданої основної частини (13), яка є периферійною відносно до згаданої щонайменше однієї ділянки (15), причому до згаданої основної частини (13) приєднана з утворенням непроникного ущільнення периферійна частина (16b) згаданої щонайменше однієї мембрани (16). 2. Взуття за п. 1, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) є мікропористим і має пори із середнім розміром менше ніж 1 мкм. 3. Взуття за п. 1 або п. 2, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) включає в себе лист, виготовлений з матеріалу, одержаного з по суті однорідної суміші, яку складають: поліолефін з високою молекулярною масою, відсотковий вміст якого відносно об'єму згаданої суміші становить від 8 % до 98 %, 7 UA 112419 C2 5 10 15 20 25 30 35 40 45 50 наповнювач, який сприяє утворенню мікропор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 92 %, пластифікатор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 40 %. 4. Взуття за п. 3, яке відрізняється тим, що згаданий поліолефін являє собою поліетилен із надвисокою молекулярною масою. 5. Взуття за п. 3 або п. 4, яке відрізняється тим, що згаданий наповнювач вибраний з-посеред діоксиду кремнію та кремнієвої кислоти, а згаданий пластифікатор являє собою нерозчинне у воді масло. 6. Взуття за п. 1, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) виготовлений з матеріалу, вибраного з-посеред політетрафторетилену, поліуретану, поліефіру, поліпропілену, поліетилену та подібних матеріалів. 7. Взуття за п. 6, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) має структуру, вибрану з-посеред: структури, утвореної єдиним суцільним шаром, який має товщину по суті від 0,1 мм до 5 мм, структури, утвореної множиною шарів, з'єднаних ламінуванням для утворення багатошарового елемента з товщиною по суті від 0,1 мм до 5 мм, структури, утвореної множиною ламінованих шарів, між якими розташований проникний матеріал, який утворює єдине ціле з ними. 8. Взуття за будь-яким з попередніх пунктів, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) приєднаний з утворенням непроникного ущільнення до згаданої основної частини (13) у згаданій щонайменше одній зоні (13а) згаданої основної частини (13), яка є периферійною відносно до згаданої щонайменше однієї ділянки (15), шляхом з'єднання склеюванням. 9. Взуття за будь-яким з пунктів 1-7, яке відрізняється тим, що матеріал, який утворює щонайменше один складовий елемент згаданої основної частини (13), наформований на згаданий щонайменше один захисний екран (18) так, щоб охопити його та утворити водонепроникне ущільнення у згаданій щонайменше одній зоні (13а) згаданої основної частини (13), яка є периферійною відносно до згаданої щонайменше однієї ділянки (15). 10. Взуття за будь-яким з попередніх пунктів, яке відрізняється тим, що воно включає в себе проникну прокладку (20), яка принаймні частково накладена на згадану мембрану (16) для того, щоб захистити її. 11. Взуття за будь-яким з попередніх пунктів, яке відрізняється тим, що воно включає в себе нижню частину (21) та верхню частину (22) основної частини (13), при цьому згаданий щонайменше один захисний екран (18) приєднаний з утворенням ущільнення до згаданої нижньої частини (21), яка має згадану щонайменше одну зону (13а), яка є периферійною відносно до згаданої щонайменше однієї ділянки (15). 12. Взуття за п. 11, яке відрізняється тим, що згаданий захисний екран (18) має розміщену по периметру стрічку (18а), яка є неприкритою згаданим захисним елементом (17) та згаданою мембраною (16), при цьому згаданий захисний екран (18) на згаданій периметричній стрічці (18а) приєднаний так, щоб забезпечувати утворення водонепроникного ущільнення зі згаданою верхньою частиною (22). 13. Взуття за п. 11 або п. 12, яке відрізняється тим, що згадана верхня частина (22) має центральну частину з наскрізними отворами, які утворюють частину згаданої ділянки (15). 14. Взуття за будь-яким з попередніх пунктів, яке відрізняється тим, що складений верх (11) включає в себе щонайменше один зовнішній паропроникний верх (23), паропроникну підкладку (24) та паропроникну устілку (25), яка включає в себе згадану мембрану (16), при цьому нижні клапани згаданого щонайменше одного верху (23) та згаданої щонайменше однієї підкладки (24) з'єднані зі згаданою устілкою (25), згадана основна частина (13) додатково приєднана, так щоб забезпечувати утворення водонепроникного ущільнення, - знизу до згаданої периферійної частини (16b) згаданої щонайменше однієї мембрани (16), та - до згаданого щонайменше одного захисного екрана (18) у згаданій зоні (13а), периферійної відносно до згаданої ділянки (15), яка є проникною для водяної пари. 8 UA 112419 C2 9 UA 112419 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
