Цифровий блок для імітатора учбово-тренувальної ракети р-27ут-рт

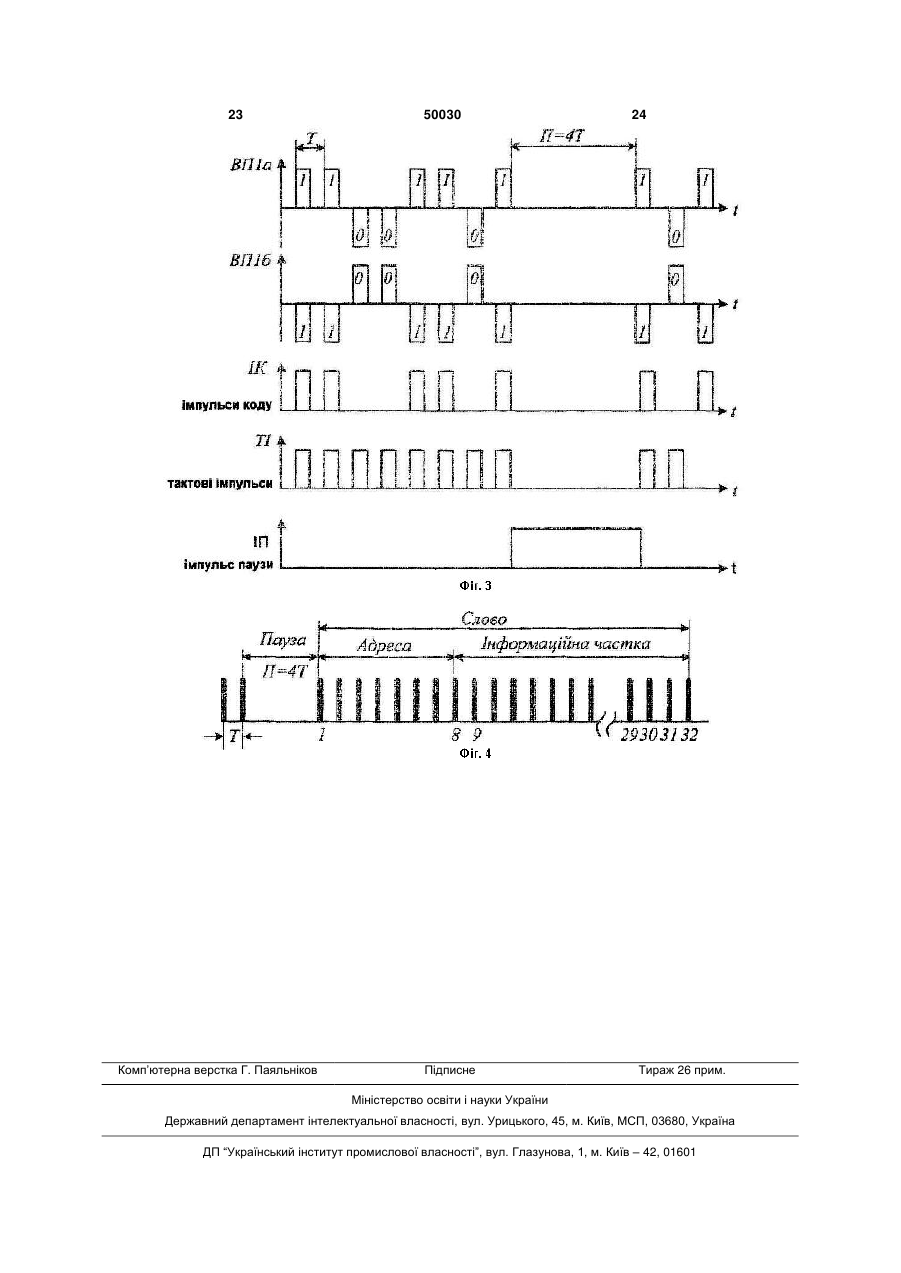

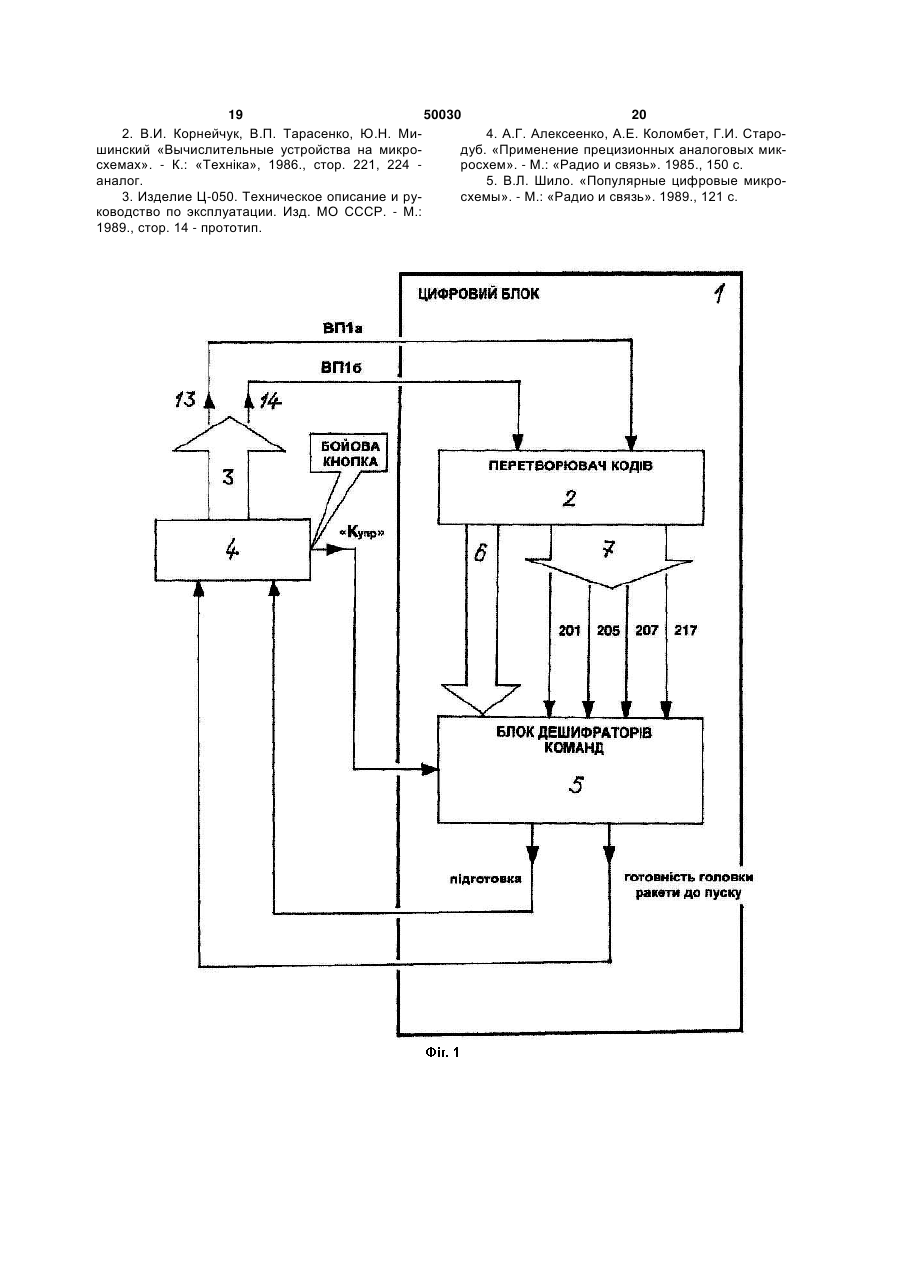

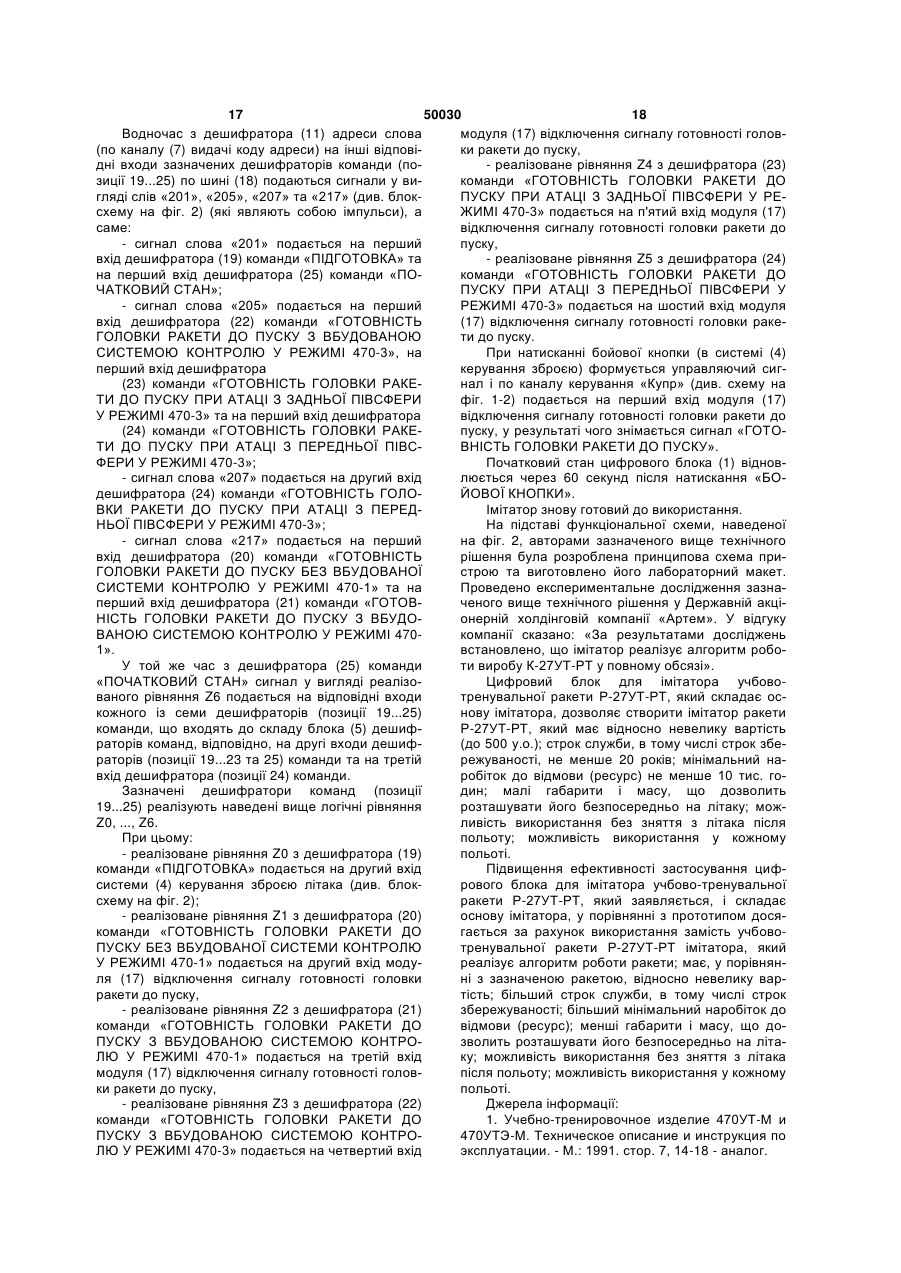

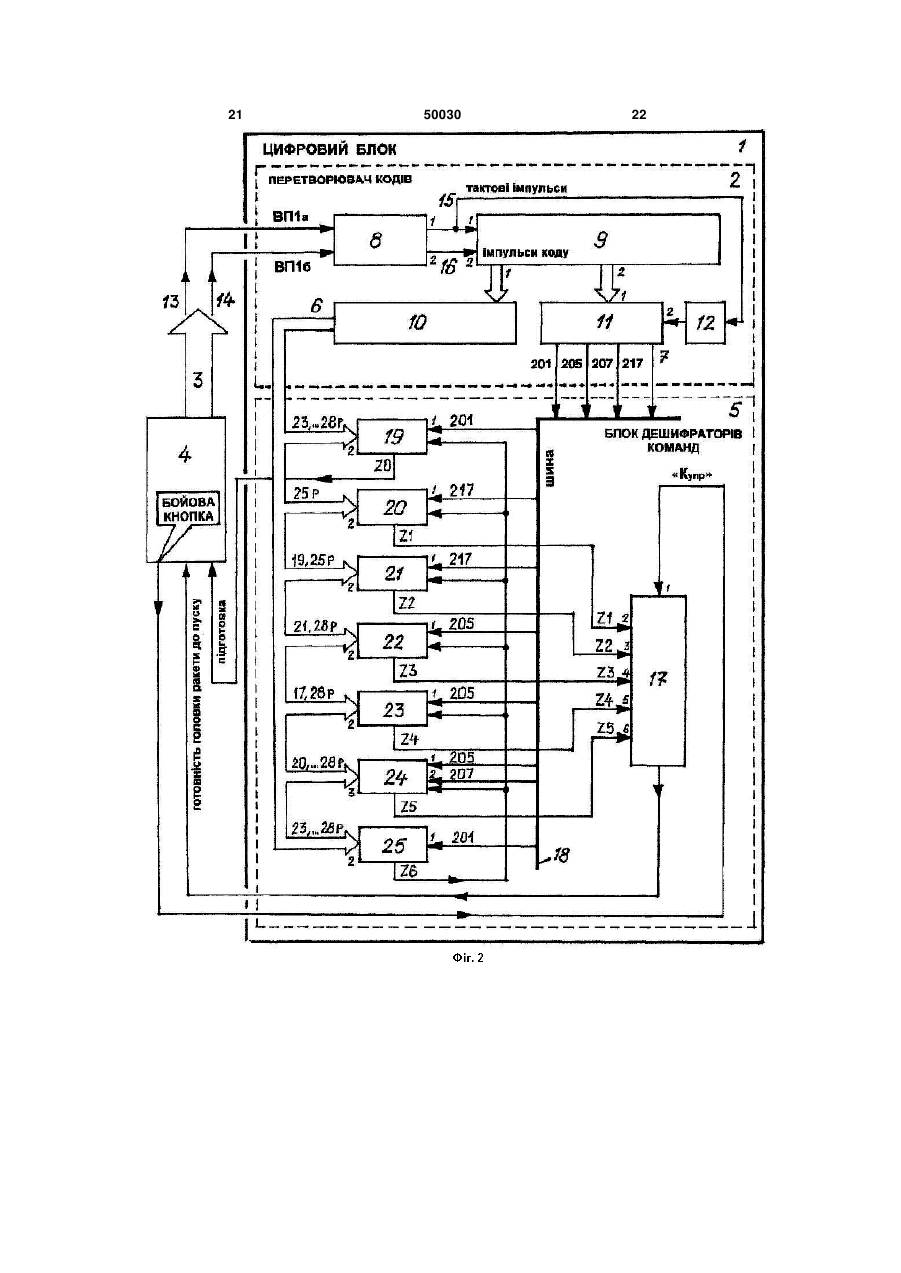

1. Цифровий блок для імітатора учбовотренувальної ракети Р-27УТ-РТ, що містить перетворювач коду, канал системи керування зброєю літака, блок дешифраторів команд, канал видачі інформаційних розрядів коду та канал видачі коду адреси, при цьому до складу перетворювача коду входять узгоджувальний пристрій, зсувний регістр, модуль вибору інформаційних розрядів коду, дешифратор адреси слова та схема виділення паузи, зазначений канал системи керування зброєю літака містить лінію зв'язку "ВП1а" та лінію зв'язку "ВП1б", канал видачі коду адреси містить чотири лінії зв'язку - лінію "201", лінію "205", лінію "207" та лінію "217", причому блок дешифраторів команд розміщений в каналах видачі інформаційних розрядів коду та видачі коду адреси так, що вихід каналу видачі інформаційних розрядів коду та вихід каналу видачі коду адреси з'єднані з відповідними входами блока дешифраторів команд, а перший та другий виходи зазначеного блока дешифраторів команд з'єднані відповідно з першим та другим входами системи керування зброєю літака, система керування зброєю літака з'єднана за допомогою каналу системи керування зброєю літака з перетворювачем коду, а саме з лінією зв'язку "ВП1а" та лінією зв'язку "ВП1б" відповідно, з першим та другим входами узгоджувального пристрою, що входить до складу зазначеного перетворювача коду, перший вихід узгоджувального пристрою з'єднаний з першим входом зсувного регістра та входом схеми виділення паузи за допомогою каналу передачі тактових імпульсів, другий вихід узгоджувального пристрою з'єднаний з другим входом зсувного регістра за допомогою каналу передачі імпульсів коду, перший вихід зсувного регістра з'єднаний з входом модуля вибору 2 (19) 1 3 50030 4 "ПОЧАТКОВИЙ СТАН", лінія зв'язку "205" з'єднана вхід дешифратора команди "ГОТОВНІСТЬ ГОЛОчерез шину з першим входом дешифратора коВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ манди "ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСПІВСФЕРИ У РЕЖИМІ 470-3", розрядів № № КУ З ВБУДОВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У 20...28 коду - на третій вхід дешифратора команди РЕЖИМІ 470-3", з першим входом дешифратора "ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ команди "ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕ3", вихід Z0 дешифратора команди "ПІДГОТОВКА" ЖИМІ 470-3" та з першим входом дешифратора з'єднаний з другим входом системи керування команди "ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО зброєю літака, вихід Z1 дешифратора команди ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У "ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ РЕЖИМІ 470-3", лінія зв'язку "207" з'єднана через ВБУДОВАНОЇ СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ шину з другим входом дешифратора команди 470-1" з'єднаний з другим входом модуля відклю"ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ чення сигналу готовності головки ракети до пуску, АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470вихід Z2 дешифратора команди "ГОТОВНІСТЬ 3", лінія зв'язку "217" з'єднана через шину з перГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ шим входом дешифратора команди "ГОТОВНІСТЬ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-1" з'єдГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ наний з третім входом модуля відключення сигнаСИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470-1" та з пелу готовності головки ракети до пуску, вихід Z3 ршим входом дешифратора команди "ГОТОВдешифратора команди "ГОТОВНІСТЬ ГОЛОВКИ НІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОРАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470МОЮ КОНТРОЛЮ У РЕЖИМІ 470-3" з'єднаний з 1", вихід модуля вибору інформаційних розрядів четвертим входом модуля відключення сигналу коду за допомогою каналу видачі інформаційних готовності головки ракети до пуску, вихід Z4 дерозрядів коду з'єднаний з кожним із семи дешифшифратора команди "ГОТОВНІСТЬ ГОЛОВКИ РАраторами команди блока дешифраторів команд КЕТИ ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕвідповідно з подачею по зазначеному каналу виРИ У РЕЖИМІ 470-3" з'єднаний з п'ятим входом дачі інформаційних розрядів коду розрядів №№ модуля відключення сигналу готовності головки 23...28 коду на другий вхід дешифратора команди ракети до пуску, вихід Z5 дешифратора команди "ПІДГОТОВКА" та на другий вхід дешифратора "ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ команди "ПОЧАТКОВИЙ СТАН", розряду № 25 АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3" коду - на другий вхід дешифратора команди "ГОз'єднаний з шостим входом модуля відключення ТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ сигналу готовності головки ракети до пуску, а вихід ВБУДОВАНОЇ СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ Z6 дешифратора команди "ПОЧАТКОВИЙ СТАН" 470-1", розряду № 19 коду та розряду № 25 коду з'єднаний з відповідними входами кожного із семи на другий вхід дешифратора команди "ГОТОВдешифраторів команди, що входять до складу НІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОблока дешифраторів команд. 2. Цифровий блок за п. 1, який відрізняється тим, ВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 4701", розряду № 21 коду та розряду № 28 коду - на що узгоджувальний пристрій виконаний як формудругий вхід дешифратора команди "ГОТОВНІСТЬ вач імпульсів кодів команд та тактових імпульсів, а ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ зсувний регістр виконаний як перетворювач 32СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-3", розрозрядного послідовного коду в паралельний. ряду № 17 коду та розряду № 28 коду - на другий Корисна модель відноситься до галузі озброєння, зокрема, до авіаційного озброєння, а саме, до учбово-тренувальних авіаційних ракет та їх імітаторів. У теперішній час на озброєнні Повітряних Сил України знаходяться учбово-тренувальні ракети типу Р-27УТ-РТ, виготовлені у 70-х, 80-х роках минулого століття, які вичерпали призначений строк служби. Закупка нових зразків вказаних ракет практично не відбувається у зв'язку з обмеженим фінансуванням Повітряних Сил України. Відома авіаційна учбово-тренувальна ракета Р-27УТ-РТ, що містить корпус, який за габаритами, розмірами та по масі аналогічний конструкції бойових авіаційних ракет Р-27-Р та Р-27Т, апаратурний/цифровий блок та вузол підвіски виробу [1]. Зазначена авіаційна учбово-тренувальна ракета Р-27УТ-РТ є учбово-тренувальним варіантом бойових авіаційних ракет Р-27-Р та Р-27Т і призна чена для навчання льотного складу Повітряних Сил Збройних Сил України операціям з застосування вказаних бойових ракет без їх фактичного пуску. Недоліком учбово-тренувальної ракети Р27УТ-РТ, що обрана за аналог, є її велика вартість (приблизно 120 тис. у. о.), малий призначений строк служби - 10 років, малий призначений ресурс - 500 годин, вичерпання ресурсу у процесі використання, великі витрати матеріальнотехнічних засобів під час її експлуатації. Відомий цифровий блок, до складу якого входить перетворювач 32-х розрядних кодів, комутатор та блок дешифраторів команд [2]. До недоліків відомого цифрового блока відноситься те, що він здійснює тільки перетворення послідовного 32-х розрядного коду в паралельний код і не має модулів, які реалізують алгоритм ро 5 50030 6 боти цифрового блока, що притаманний учбовоті типу Р-27УТ-РТ, забезпечити навчання льотного тренувальній ракеті. складу Повітряних Сил операціям застосування Найбільш близьким технічним рішенням, як по авіаційних ракет типу Р-27УТ-РТ за допомогою суті, так і за задачею, що вирішується, яке обрано імітатора. за найближчий аналог (прототип), є цифровий Суть корисної моделі в цифровому блоці для блок авіаційної курсо-вертикалі Ц-050, що містить імітатора учбово-тренувальної ракети Р-27УТ-РТ, перетворювач коду, канал системи керування що містить перетворювач коду, канал системи зброєю літака, блок дешифраторів команд, канал керування зброєю літака, блок дешифраторів ковидачі інформаційних розрядів коду та канал виманд, канал видачі інформаційних розрядів коду дачі коду адреси, при цьому до складу перетворюта канал видачі коду адреси, при цьому до складу вача коду входять узгоджувальний пристрій, зсуперетворювача коду входять узгоджувальний привовий регістр, модуль вибору інформаційних стрій, зсувовий регістр, модуль вибору інформарозрядів коду, дешифратор адреси слова та схема ційних розрядів коду, дешифратор адреси слова виділення паузи, зазначений канал системи керута схема виділення паузи, зазначений канал сисвання зброєю літака містить лінію зв'язку «ВП1а» теми керування зброєю літака містить лінію зв'язку та лінію зв'язку «ВП1б», канал видачі коду адреси «ВП1а» та лінію зв'язку «ВП1б», канал видачі коду містить чотири лінії зв'язку, відповідно, лінію адреси містить чотири лінії зв'язку, відповідно, «201», лінію «205», лінію «207» та лінію «217», лінію «201», лінію «205», лінію «207» та лінію причому блок дешифраторів команд розміщений в «217», причому блок дешифраторів команд розканалах видачі інформаційних розрядів коду та міщений в каналах видачі інформаційних розрядів видачі коду адреси так, що вихід каналу видачі коду та видачі коду адреси так, що вихід каналу інформаційних розрядів коду та вихід каналу вивидачі інформаційних розрядів коду та вихід канадачі коду адреси з'єднано з відповідними входами лу видачі коду адреси з'єднано з відповідними блока дешифраторів команд, а перший та другий входами блока дешифраторів команд, а перший та виходи зазначеного блока дешифраторів команд другий виходи зазначеного блока дешифраторів з'єднано, відповідно, з першим та другим входами команд з'єднано, відповідно, з першим та другим системи керування зброєю літака, система керувходами системи керування зброєю літака, систевання зброєю літака з'єднана за допомогою каналу ма керування зброєю літака з'єднана за допомосистеми керування зброєю літака з перетворювагою каналу системи керування зброєю літака з чем коду, а саме, лінією зв'язку «ВП1а» та лінією перетворювачем коду, а саме, лінією зв'язку зв'язку «ВП1б» відповідно, з першим та другим «ВП1а» та лінією зв'язку «ВП1б» відповідно, з певходами узгоджувального пристрою, що входить ршим та другим входами узгоджувального придо складу зазначеного перетворювача коду, перстрою, що входить до складу зазначеного перетший вихід узгоджувального пристрою з'єднано з ворювача коду, перший вихід узгоджувального першим входом зсувового регістра та входом схепристрою з'єднано з першим входом зсувового ми виділення паузи за допомогою каналу передачі регістра та входом схеми виділення паузи за дотактових імпульсів, другий вихід узгоджувального помогою каналу передачі тактових імпульсів, друпристрою з'єднано з другим входом зсувового регий вихід узгоджувального пристрою з'єднано з гістра за допомогою каналу передачі імпульсів другим входом зсувового регістра за допомогою коду, перший вихід зсувового регістра з'єднано з каналу передачі імпульсів коду, перший вихід зсувходом модуля вибору інформаційних розрядів вового регістра з'єднано з входом модуля вибору коду, другий вихід зсувового регістра з'єднано з інформаційних розрядів коду, другий вихід зсувопершим входом дешифратора адреси слова, вихід вого регістра з'єднано з першим входом дешифрасхеми виділення паузи з'єднано з другим входом тора адреси слова, вихід схеми виділення паузи дешифратора адреси слова, виходи зазначеного з'єднано з другим входом дешифратора адреси дешифратора адреси слова з'єднано лініями зв'яслова, виходи зазначеного дешифратора адреси зку «201», «205», «207» та «217», що створюють слова з'єднано лініями зв'язку «201», «205», «207» канал видачі коду адреси, з системою керування та «217», що створюють канал видачі коду адреси, зброєю літака через блок дешифраторів команд, а з системою керування зброєю літака через блок саме, з її першим входом, вихід модуля вибору дешифраторів команд, а саме, з її першим входом, інформаційних розрядів коду з'єднано із зазначевихід модуля вибору інформаційних розрядів коду ною системою керування зброєю літака через блок з'єднано із зазначеною системою керування збродешифраторів команд за допомогою каналу видачі єю літака через блок дешифраторів команд за інформаційних розрядів коду, а саме, з її другим допомогою каналу видачі інформаційних розрядів входом [3]. коду, а саме, з її другим входом, полягає в тому, До недоліків відомого технічного рішення, яке що до складу блока дешифраторів команд входять обрано за найближчий аналог (прототип), відномодуль відключення сигналу готовності головки ситься те, що цифровий блок здійснює тільки перакети до пуску, шина та сім дешифраторів коретворення послідовного 32-х розрядного коду в манд, а саме, дешифратор команди «ПІДГОТОВпаралельний код і не має модулів, які реалізують КА», дешифратор команди «ГОТОВНІСТЬ ГОЛОалгоритм роботи цифрового блока, що притаманВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ ний учбово-тренувальній ракеті типу Р-27УТ-РТ. СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470-1», дешиВ основу корисної моделі поставлено задачу фратор команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕшляхом введення до складу цифрового блока моТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕМОЮ КОдулів, які реалізують алгоритм роботи цифрового НТРОЛЮ У РЕЖИМІ 470-1», дешифратор команди блока, що притаманний учбово-тренувальній раке«ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З 7 50030 8 ВБУДОВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ЖИМІ 470-3», дешифратор команди «ГОТОВПІВСФЕРИ У РЕЖИМІ 470-3», розрядів № № НІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ 20...28 коду на третій вхід дешифратора команди З ЗАДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3», дешиф«ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ ратор команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470ДО ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ 3», вихід Z0 дешифратора команди «ПІДГОТОВУ РЕЖИМІ 470-3» та дешифратор команди «ПОКА» з'єднано з другим входом системи керування ЧАТКОВИЙ СТАН», які реалізують, відповідно, зброєю літака, вихід Z1 дешифратора команди логічні рівняння Z0...Z6. Суть корисної моделі по«ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ лягає і в тому, що перший вхід модуля відключенВБУДОВАНОЇ СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ ня сигналу готовності головки ракети до пуску 470-і» з'єднано з другим входом модуля відклюз'єднано за допомогою каналу керування з відпочення сигналу готовності головки ракети до пуску, відним виходом «БОЙОВА КНОПКА» системи кевихід Z2 дешифратора команди «ГОТОВНІСТЬ рування зброєю літака, вихід «ГОТОВНІСТЬ ГОГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ ЛОВКИ РАКЕТИ ДО ПУСКУ» зазначеного модуля СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-1» з'єдвідключення сигналу готовності головки ракети до нано з третім входом модуля відключення сигналу пуску блока дешифраторів команд з'єднано з перготовності головки ракети до пуску, вихід Z3 дешим входом системи керування зброєю літака, шифратора команди «ГОТОВНІСТЬ ГОЛОВКИ безпосередньо в блоці дешифраторів команд лінія РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕзв'язку «201» дешифратора адреси слова перетМОЮ КОНТРОЛЮ У РЕЖИМІ 470-3» з'єднано з ворювача коду з'єднана через шину з першим вхочетвертим входом модуля відключення сигналу дом дешифратора команди «ПІДГОТОВКА» та готовності головки ракети до пуску, вихід Z4 депершим входом дешифратора команди «ПОЧАТшифратора команди «ГОТОВНІСТЬ ГОЛОВКИ КОВИЙ СТАН», лінія зв'язку «205» з'єднана через РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСшину з першим входом дешифратора команди ФЕРИ У РЕЖИМІ 470-3» з'єднано з п'ятим входом «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З модуля відключення сигналу готовності головки ВБУДОВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕракети до пуску, вихід Z5 дешифратора команди ЖИМІ 470-3», з першим входом дешифратора «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕ3» з'єднано з шостим входом модуля відключення ЖИМІ 470-3» та з першим входом дешифратора сигналу готовності головки ракети до пуску, а вихід команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО Z6 дешифратора команди «ПОЧАТКОВИЙ СТАН» ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У з'єднано з відповідними входами кожного із семи РЕЖИМІ 470-3», лінія зв'язку «207» з'єднана через дешифраторів команди, що входять до складу шину з другим входом дешифратора команди блока дешифраторів команд. Суть корисної моделі «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ полягає також і в тому, що узгоджувальний приАТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470стрій виконано як формувач імпульсів кодів ко3», лінія зв'язку «217» з'єднана через шину з перманд та тактових імпульсів, а зсувовий регістр шим входом дешифратора команди «ГОТОВвиконано як перетворювач 32-х розрядного посліНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУдовного коду в паралельний. ДОВАНОЇ СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470Порівняльний аналіз технічного рішення з про1» та з першим входом дешифратора команди тотипом показує, що цифровий блок для імітатора «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З учбово-тренувальної ракети Р-27УТ-РТ, який заяВБУДОВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕвляється, відрізняється тим, що до складу блока ЖИМІ 470-1», вихід модуля вибору інформаційних дешифраторів команд входять модуль відключенрозрядів коду за допомогою каналу видачі інфорня сигналу готовності головки ракети до пуску, маційних розрядів коду з'єднано з кожним із семи шина та сім дешифраторів команд, а саме, дешидешифраторами команди блока дешифраторів фратор команди «ПІДГОТОВКА», дешифратор команд, відповідно, з подачею по зазначеному команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО каналу видачі інформаційних розрядів коду розряПУСКУ БЕЗ ВБУДОВАНОЇ СИСТЕМИ КОНТРОЛЮ дів № № 23...28 коду на другий вхід дешифратора У РЕЖИМІ 470-1», дешифратор команди «ГОТОкоманди «ПІДГОТОВКА» та на другий вхід дешиВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОфратора команди «ПОЧАТКОВИЙ СТАН», розряду ВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470№ 25 коду на другий вхід дешифратора команди 1», дешифратор команди «ГОТОВНІСТЬ ГОЛОВ«ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ КИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕВБУДОВАНОЇ СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ МОЮ КОНТРОЛЮ У РЕЖИМІ 470-3», дешифра470-1», розряду № 19 коду та розряду № 25 коду тор команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО на другий вхід дешифратора команди «ГОТОВПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОЖИМІ 470-3», дешифратор команди «ГОТОВВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470НІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ 1», розряду № 21 коду та розряду № 28 коду на З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3» та другий вхід дешифратора команди «ГОТОВНІСТЬ дешифратор команди «ПОЧАТКОВИЙ СТАН», які ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ реалізують, відповідно, логічні рівняння Z0...Z6, СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-3», розпри цьому перший вхід модуля відключення сигряду № 17 коду та розряду № 28 коду на другий налу готовності головки ракети до пуску з'єднано вхід дешифратора команди «ГОТОВНІСТЬ ГОЛОза допомогою каналу керування з відповідним ви 9 50030 10 ходом «БОЙОВА КНОПКА» системи керування Z2 дешифратора команди «ГОТОВНІСТЬ ГОЛОВзброєю літака, вихід «ГОТОВНІСТЬ ГОЛОВКИ РАКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕКЕТИ ДО ПУСКУ» зазначеного модуля відключенМОЮ КОНТРОЛЮ У РЕЖИМІ 470-1» з'єднано з ня сигналу готовності головки ракети до пуску блотретім входом модуля відключення сигналу готовка дешифраторів команд з'єднано з першим ності головки ракети до пуску, вихід Z3 дешифравходом системи керування зброєю літака, безпотора команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ середньо в блоці дешифраторів команд лінія зв'яДО ПУСКУ З ВБУДОВАНОЮ СИСТЕМОЮ КОНТзку «201» дешифратора адреси слова перетворюРОЛЮ У РЕЖИМІ 470-3» з'єднано з четвертим вача коду з'єднана через шину з першим входом входом модуля відключення сигналу готовності дешифратора команди «ПІДГОТОВКА» та першим головки ракети до пуску, вихід Z4 дешифратора входом дешифратора команди «ПОЧАТКОВИЙ команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО СТАН», лінія зв'язку «205» з'єднана через шину з ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕпершим входом дешифратора команди «ГОТОВЖИМІ 470-3» з'єднано з п'ятим входом модуля НІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОвідключення сигналу готовності головки ракети до ВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470пуску, вихід Z5 дешифратора команди «ГОТОВ3», з першим входом дешифратора команди «ГОНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ ТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3» з'єдАТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3» нано з шостим входом модуля відключення сигната з першим входом дешифратора команди «ГОлу готовності головки ракети до пуску, вихід Z6 ТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ дешифратора команди «ПОЧАТКОВИЙ СТАН» АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470з'єднано з відповідними входами кожного із семи 3», лінія зв'язку «207» з'єднана через шину з друдешифраторів команди, що входять до складу гим входом дешифратора команди «ГОТОВНІСТЬ блока дешифраторів команд, причому узгоджуваГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ПЕльний пристрій виконано як формувач імпульсів РЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3», лінія зв'якодів команд та тактових імпульсів, а зсувовий зку «217» з'єднана через шину з першим входом регістр виконано як перетворювач 32-х розрядного дешифратора команди «ГОТОВНІСТЬ ГОЛОВКИ послідовного коду в паралельний. РАКЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ СИСТЕМИ Таким чином цифровий блок для імітатора учКОНТРОЛЮ У РЕЖИМІ 470-1» та з першим вхобово-тренувальної ракети Р-27УТ-РТ, який заявдом дешифратора команди «ГОТОВНІСТЬ ГОЛОляється, відповідає критерію корисної моделі «ноВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСвизна». ТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-1», вихід Суть корисної моделі пояснюється за допомомодуля вибору інформаційних розрядів коду за гою ілюстрацій, де на фіг. 1 представлено структудопомогою каналу видачі інформаційних розрядів рну блок-схему цифрового блока для імітатора коду з'єднано з кожним із семи дешифраторами учбово-тренувальної ракети Р-27УТ-РТ, який заякоманди блока дешифраторів команд, відповідно, вляється, на фіг. 2 представлено функціональну з подачею по зазначеному каналу видачі інформаблок-схему цифрового блока для імітатора учбоційних розрядів коду розрядів № № 23...28 коду на во-тренувальної ракети Р-27УТ-РТ, який заявлядругий вхід дешифратора команди «ПІДГОТОВється, на фіг. 3 показаний процес формування КА» та на другий вхід дешифратора команди імпульсів коду (ІК), тактових імпульсів (ТІ) та імпу«ПОЧАТКОВИЙ СТАН», розряду № 25 коду на льсів паузи (ІП) при використанні алгоритму рободругий вхід дешифратора команди «ГОТОВНІСТЬ ти цифрового блока ракети Р-27УТ-РТ, на фіг. 4 ГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ показана структура цифрової інформації при викоСИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470-1», розряристанні алгоритму роботи цифрового блока ракеду № 19 коду та розряду № 25 коду на другий вхід ти Р-27УТ-РТ. дешифратора команди «ГОТОВНІСТЬ ГОЛОВКИ Цифровий блок (позиція 1) для імітатора учбоРАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕво-тренувальної ракети Р-27УТ-РТ містить (як ваМОЮ КОНТРОЛЮ У РЕЖИМІ 470-1», розряду № ріант конструктивного виконання - див. блок-схеми 21 коду та розряду № 28 коду на другий вхід дена фіг. 1-2) перетворювач коду (2), канал (3) сисшифратора команди «ГОТОВНІСТЬ ГОЛОВКИ теми (4) керування зброєю літака, блок (5) дешиРАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕфраторів команд, канал (6) видачі інформаційних МОЮ КОНТРОЛЮ У РЕЖИМІ 470-3», розряду № розрядів коду та канал (7) видачі коду адреси. 17 коду та розряду № 28 коду на другий вхід деКонструктивно до складу перетворювача коду (2) шифратора команди «ГОТОВНІСТЬ ГОЛОВКИ входять узгоджувальний пристрій (8), зсувовий РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСрегістр (9), модуль (10) вибору інформаційних розФЕРИ У РЕЖИМІ 470-3», розрядів № № 20...28 рядів коду, дешифратор (11) адреси слова та схекоду на третій вхід дешифратора команди «ГОТОма (12) виділення паузи. Зазначений канал (3) сиВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ стеми (4) керування зброєю літака містить лінію З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3», вихід зв'язку «ВП1а» (позиція 13) та лінію зв'язку Z0 дешифратора команди «ПІДГОТОВКА» з'єдна«ВП16» (позиція 14) (див. блок-схему на фіг. 2). но з другим входом системи керування зброєю Конструктивно канал (7) видачі коду адреси міслітака, вихід Z1 дешифратора команди «ГОТОВтить чотири лінії зв'язку, відповідно, лінію «201», НІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУлінію «205», лінію «207» та лінію «217» (див. блокДОВАНОЇ СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470схему на фіг. 2). Блок (5) дешифраторів команд 1» з'єднано з другим входом модуля відключення розміщений в каналах видачі інформаційних розсигналу готовності головки ракети до пуску, вихід рядів коду (позиція 6) та видачі коду адреси (пози 11 50030 12 ція 7) так, що вихід каналу (6) видачі інформаційГОЛОВКИ РАКЕТИ ДО ПУСКУ» зазначеного модуних розрядів коду та вихід каналу (7) видачі коду ля (17) відключення сигналу готовності головки адреси з'єднано з відповідними входами блока (5) ракети до пуску блока (5) дешифраторів команд дешифраторів команд, а перший та другий виходи з'єднано з першим входом системи (4) керування зазначеного блока (5) дешифраторів команд з'єдзброєю літака. Безпосередньо в блоці (5) дешифнано, відповідно, з першим та другим входами раторів команд лінія зв'язку «201» дешифратора системи (4) керування зброєю літака. Система (4) (11) адреси слова перетворювача коду (2) з'єднакерування зброєю літака з'єднана за допомогою на через шину (18) з першим входом дешифратоканалу (3) системи керування зброєю літака з пера (19) команди «ПІДГОТОВКА» та першим вхоретворювачем коду (2), а саме, лінією зв'язку дом дешифратора (25) команди «ПОЧАТКОВИЙ «ВП1а» (позиція 13) та лінією зв'язку «ВП1б» (поСТАН», лінія зв'язку «205» з'єднана через шину зиція 14) відповідно, з першим та другим входами (18) з першим входом дешифратора (22) команди узгоджувального пристрою (8), що входить до «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З складу зазначеного перетворювача коду (2). ПерВБУДОВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕший вихід узгоджувального пристрою (8) з'єднано ЖИМІ 470-3», з першим входом дешифратора (23) з першим входом зсувового регістра (9) та входом команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО схеми (12) виділення паузи за допомогою каналу ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕ(15) передачі тактових імпульсів. Конструктивно та ЖИМІ 470-3» та з першим входом дешифратора технологічно другий вихід узгоджувального при(24) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ строю (8) з'єднано з другим входом зсувового регіДО ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ стра (9) за допомогою каналу (16) передачі імпуУ РЕЖИМІ 470-3», лінія зв'язку «207» з'єднана льсів коду. Перший вихід зсувового регістра (9) через шину (18) з другим входом дешифратора з'єднано з входом модуля (10) вибору інформацій(24) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ них розрядів коду, другий вихід зсувового регістра ДО ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ (9) з'єднано з першим входом дешифратора (11) У РЕЖИМІ 470-3», лінія зв'язку «217» з'єднана адреси слова (див. блок-схему на фіг. 2). Вихід через шину (18) з першим входом дешифратора схеми (12) виділення паузи з'єднано з другим вхо(20) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ дом дешифратора (11) адреси слова, виходи заДО ПУСКУ БЕЗ ВБУДОВАНОЇ СИСТЕМИ КОНТзначеного дешифратора (11) адреси слова з'єднаРОЛЮ У РЕЖИМІ 470-1» та з першим входом дено лініями зв'язку «201», «205», «207» та «217», шифратора (21) команди «ГОТОВНІСТЬ ГОЛОВКИ що створюють канал (7) видачі коду адреси, з сисРАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕтемою (4) керування зброєю літака через блок (5) МОЮ КОНТРОЛЮ У РЕЖИМІ 470-1», вихід модудешифраторів команд, а саме, з її першим входом ля (10) вибору інформаційних розрядів коду за (див. блок-схему на фіг. 2). Вихід модуля (10) видопомогою каналу (6) видачі інформаційних розбору інформаційних розрядів коду з'єднано із зарядів коду з'єднано з кожним із семи дешифратозначеною системою (4) керування зброєю літака рами (позиції 19...25) команди блока (5) дешифрачерез блок (5) дешифраторів команд за допомоторів команд, відповідно, з подачею по гою каналу (6) видачі інформаційних розрядів козазначеному каналу (6) видачі інформаційних розду, а саме, з її другим входом (див. блок-схему на рядів коду розрядів №№ 23...28 коду на другий фіг. 2). Конструктивно і технологічно до складу вхід дешифратора (19) команди «ПІДГОТОВКА» та блока (5) дешифраторів команд входять модуль на другий вхід дешифратора (25) команди «ПО(17) відключення сигналу готовності головки ракеЧАТКОВИЙ СТАН», розряду № 25 коду на другий ти до пуску, шина (18) та сім дешифраторів ковхід дешифратора (20) команди «ГОТОВНІСТЬ манд, а саме, дешифратор (19) команди «ПІДГОГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ ТОВКА», дешифратор (20) команди «ГОТОВНІСТЬ СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470-1», розряГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ ду № 19 коду та розряду № 25 коду на другий вхід СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470-1», дешидешифратора (21) команди «ГОТОВНІСТЬ ГОЛОфратор (21) команди «ГОТОВНІСТЬ ГОЛОВКИ ВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСРАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-1», розряду МОЮ КОНТРОЛЮ У РЕЖИМІ 470-1», дешифра№ 21 коду та розряду № 28 коду на другий вхід тор (22) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕдешифратора (22) команди «ГОТОВНІСТЬ ГОЛОТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСТЕМОЮ ВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ СИСКОНТРОЛЮ У РЕЖИМІ 470-3», дешифратор (23) ТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-3», розряду команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО № 17 коду та розряду № 28 коду на другий вхід ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕдешифратора (23) команди «ГОТОВНІСТЬ ГОЛОЖИМІ 470-3», дешифратор (24) команди «ГОТОВВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ НІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ ПІВСФЕРИ У РЕЖИМІ 470-3», розрядів № № З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3» та 20...28 коду на третій вхід дешифратора (24) кодешифратор (25) команди «ПОЧАТКОВИЙ СТАН», манди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУякі реалізують, відповідно, логічні рівняння Z0...Z6 СКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕ(див. блок-схему на фіг. 2). Конструктивно і техноЖИМІ 470-3», вихід Z0 дешифратора (19) команди логічно перший вхід модуля (17) відключення сиг«ПІДГОТОВКА» з'єднано з другим входом системи налу готовності головки ракети до пуску з'єднано (4) керування зброєю літака, вихід Z1 дешифратоза допомогою каналу керування (позиція «Купр») з ра (20) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ відповідним виходом «БОЙОВА КНОПКА» системи ДО ПУСКУ БЕЗ ВБУДОВАНОЇ СИСТЕМИ КОНТ(4) керування зброєю літака, вихід «ГОТОВНІСТЬ РОЛЮ У РЕЖИМІ 470-1» з'єднано з другим вхо 13 50030 14 дом модуля (17) відключення сигналу готовності - режим 470-1 - імітація ракети К-27Р з радіоголовки ракети до пуску, вихід Z2 дешифратора локаційною головкою наведення; (21) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ - режим 470-3 - імітація ракети К-27Т з теплоДО ПУСКУ З ВБУДОВАНОЮ СИСТЕМОЮ КОНТвою головкою наведення. РОЛЮ У РЕЖИМІ 470-1» з'єднано з третім входом Формування сигналу «ГОТОВНІСТЬ ГОЛОВКИ модуля (17) відключення сигналу готовності головРАКЕТИ ДО ПУСКУ» у режимі 470-1. Після видачі ки ракети до пуску, вихід Z3 дешифратора (22) від системи (4) керування зброєю до цифрового команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО блока (1) сигналу «ПІДГОТОВКА» по цифровому ПУСКУ З ВБУДОВАНОЮ СИСТЕМОЮ КОНТРОканалу (3) до апаратури цифрового блока (1) поЛЮ У РЕЖИМІ 470-3» з'єднано з четвертим вхочинає надходити цифрова інформація у вигляді дом модуля (17) відключення сигналу готовності 32-х розрядного послідовного коду. При появі логіголовки ракети до пуску, вихід Z4 дешифратора чної одиниці у 25-му розряді 217-го слова (коман(23) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ да «ПІДГОТОВКА») цифровий блок (1) формує ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У команду «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО РЕЖИМІ 470-3» з'єднано з п'ятим входом модуля ПУСКУ». (17) відключення сигналу готовності головки ракеЛогічне рівняння для цього режиму має вити до пуску, вихід Z5 дешифратора (24) команди гляд: «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ Z1=X217 x25, АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470де: Х217 - двійково-вісімковий код 217-го слова. 3» з'єднано з шостим входом модуля (17) відклюПри появі логічних одиниць у 25-му та 19-му чення сигналу готовності головки ракети до пуску, розрядах 217-го слова, що свідчить про перехід а вихід Z6 дешифратора (25) команди «ПОЧАТсистеми (4) керування зброєю сумісно з ракетою у КОВИЙ СТАН» з'єднано з відповідними входами режим самоконтролю, цифровий блок (1) видає кожного із семи дешифраторів (позиції 19...25) сигнал «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУкоманди, що входять до складу блока (5) дешифСКУ» при наявності сигналу «ПІДГОТОВКА» через раторів команд. Технологічно та конструктивно 15 секунд. узгоджувальний пристрій (8) виконано як формуЛогічне рівняння для цього режиму має вивач імпульсів кодів команд та тактових імпульсів, а гляд: зсувовий регістр (9) виконано як перетворювач 32Z2=Х217 x25 x19. х розрядного послідовного коду в паралельний. Формування сигналу «ГОТОВНІСТЬ ГОЛОВКИ Зазначений цифровий блок для імітатора учРАКЕТИ ДО ПУСКУ» у режимі 470-3. У цьому ребово-тренувальної ракети Р-27УТ-РТ реалізує алжимі команда «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ горитм роботи цифрового блока ракети Р-27УТДО ПУСКУ» формується за трьома можливими РТ, який наведений у [1]. варіантами: Алгоритм роботи цифрового блока складаєть- самоконтроль; ся з чотирьох циклів: - атака цілі з задньої півсфери; 1) початковий стан; - атака цілі з передньої півсфери. 2) формування команди «ГОТОВНІСТЬ ГОПри самоконтролі з системи (4) керування ЛОВКИ РАКЕТИ ДО ПУСКУ»; зброєю до цифрового блока (1) надходять коман3) імітація сходу ракети; ди «ПІДГОТОВКА», у вигляді логічної одиниці у 284) відновлення початкового стану електросхему розряді, та команда «САМОКОНТРОЛЬ» (на ми. фіг. 1-4 не показано), у вигляді логічної одиниці у Цикл 1. Початковий стан. 21-му розряді 205-го слова. Після отримання цих При включенні на літаку-носії режиму «НАкоманд цифровий блок (І) видає команду «ГОТОКАЛ» (на фіг. 1-4 - не показано) на цифровий блок ВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ». (позиція 1) подається напруга 27В, яка необхідна Логічне рівняння для цього варіанту має видля живлення зазначеного цифрового блока (1). гляд: Електрична схема цифрового блока (1) підгоZ3=Х205 x21 x28, товлюється до роботи. де: Х205 - двійково-вісімковий код 205-го слова. Цифрова інформація у вигляді 32-х розрядноПри атаці цілі з боку задньої півсфери команда го послідовного коду подається з системи (4) керу«ПІДГОТОВКА» передається логічною одиницею у вання зброєю у цифровий блок (1). При появі логі28-му розряді, а ознака «ЗАДНЯ ПІВСФЕРА» чної одиниці в одному із розрядів з 23-го по 28-й логічною одиницею у 17-му розряді 205-го слова. 201-го слова цифровий блок (1) формує сигнал, Після отримання цих команд зазначений вище який приводить схему у початковий стан. цифровий блок (1) видає команду «ГОТОВНІСТЬ Логічне рівняння для цього циклу роботи цифГОЛОВКИ РАКЕТИ ДО ПУСКУ». рового блока можна записати наступним чином: Логічне рівняння для цього режиму має виZ0=Х201 (х23 v х24 ...v х28), гляд: де: Х201 - двійково-вісімковий код 201-го слова. Z4=X205 x17 x28. 2. Формування команди «ГОТОВНІСТЬ ГОЛОПри атаці цілі з боку передньої півсфери цифВКИ РАКЕТИ ДО ПУСКУ». ровий блок формує команду «ГОТОВНІСТЬ ГОКоманда «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ЛОВКИ РАКЕТИ ДО ПУСКУ», якщо у 17-му розряді ДО ПУСКУ» формується за різними алгоритмами в 205-го слова знаходиться логічний нуль, у 28-му залежності від режиму роботи цифрового блока розряді 205-го слова - логічна одиниця, а з 20-го (1), який може працювати в одному із двох режирозряду по 29-й розряд у 207-му слові - десятиромів: зрядний двійковий код дальності до цілі. 15 50030 16 Логічне рівняння для цього варіанту має визазначеного зсувового регістра (9), а по каналу гляд (16) передачі імпульсів коду (ІК) - на другий вхід зазначеного зсувового регістра (9) (див. блокZ5 X205 x17 x 28 ,( X207 YД ) , схему на фіг. 2 та схему на фіг. 3). Водночас з фоде: Х207 - двійково-вісімковий код 207-го слова, рмувача (позиція 8) імпульсів кодів команд та такYД - десятирозрядний двійковий код дальності до тових імпульсів відповідний сигнал (а саме, тактові цілі. імпульси) подається по каналу (15) передачі такМолодший розряд цього коду - 20-й розряд тових імпульсів - на вхід схеми (12) виділення паумає вагу 0,1 км, 21-й розряд має вагу 0,2 км, 22-й зи (див. схему на фіг. 3), який, у свою чергу, форрозряд має вагу 0,4 км і так далі, 29-й розряд має мує імпульс паузи (ІП). вагу 51,2 км. Команда «ГОТОВНІСТЬ ГОЛОВКИ Перетворювач 32-х розрядного послідовного РАКЕТИ ДО ПУСКУ» формується при дальності до коду в паралельний 32-х розрядний код (зсувовий цілі у межах від 2 км до 15 км. регістр - позиція 9) здійснює перетворення кодів 3. Імітація сходу ракети. (структура 32-х розрядного слова показана на фіг. При надходженні команди («БОЙОВА КНОП4), а схема (12) виділення паузи здійснює формуКА») з системи (4) керування зброєю через 1 секування імпульсу паузи (ІП). нду відміняється команда «ГОТОВНІСТЬ». Після формування відповідних сигналів, з 4. Відновлення початкового стану електросхепершого виходу перетворювача 32-х розрядного ми послідовного коду в паралельний 32-х розрядний Цифровий блок (1) імітатора переходить у покод (позиція 9) сигнал у вигляді 24-розрядного початковий стан при появі логічних нулів з 23-го розслідовного коду подається на вхід модуля (10) ряду по 28-й розряд у 201-му слові. При наявності вибору інформаційних розрядів коду, а з другого вказаного коду цифровий блок (1) переходить у виходу (у вигляді 8-розрядного паралельного коду) початковий стан через 60 секунд. - на перший вхід дешифратора (11) адреси слова. Логічне рівняння для цього циклу має вигляд: Водночас з виходу схеми (12) виділення паузи сигнал в вигляді імпульсу паузи (ІП) (див. схему на Z6 X201 x 23 x 24 ... x 28 . фіг. 3) подається на другий вхід дешифратора (11) Згідно з наведеним вище алгоритмом цифроадреси слова (див. блок-схему на фіг. 2). вий блок для імітатора учбово-тренувальної ракеАдреса слова представляється розрядами з 1ти Р-27УТ-РТ працює таким чином (функціональна го по 8-й і є двійково-вісімковим кодом адреси. В блок-схема цифрового блока імітатора ракети Рперетворювачі коду (2), а саме, в дешифраторі 27УТ-РТ, що реалізує наведений вище алгоритм, (11) адреси слова, використовується чотири слопредставлена на фіг. 2). ва: «201», «205», «207» та «217». Інформаційна Функціональна схема цифрового блока (1) імічастина слова представлена розрядами з 9-го по татора доповнена (по відношенні до прототипу) 32-й. дешифраторами команд (позиції 19...25), які реаліДалі з виходу модуля (10) вибору інформаційзують логічні рівняння Z0, ..., Z6 притаманні тільки них розрядів коду сигнал у вигляді імпульсів розалгоритму роботи учбово-тренувальної ракети Ррядів коду подається на входи дешифраторів ко27УТ-РТ. манди (позиції 19...25), а саме, з подачею по При розробці функціональної схеми цифровоканалу (6) видачі інформаційних розрядів кодів: го блока (1) імітатора використані додатково техні- розрядів №№ 23...28 коду на другий вхід дечні розробки з джерел інформації [3], [4], [5]. шифратора (19) команди «ПІДГОТОВКА»; Робота схеми, що покладена в основу конс- розряду № 25 коду на другий вхід дешифратрукції цифрового блока імітатора ракети Р-27УТтора (20) команди «ГОТОВНІСТЬ ГОЛОВКИ РАРТ (який заявляється), полягає у наступному. КЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ СИСТЕМИ Цифрова інформація у вигляді послідовного КОНТРОЛЮ У РЕЖИМІ 470-1»; 32-х розрядного коду (див. схему на фіг. 4) пода- розряду № 19 коду та розряду № 25 коду на сться від системи (4) керування зброєю літака по другий вхід дешифратора (21) команди «ГОТОВканалу (3), а саме, по лініях зв'язку «ВП1а» (позиНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОція 13) та «ВП1б» (позиція 14) (див. схему на фіг. ВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 4703) на входи формувача імпульсів кодів команд та 1»; тактових імпульсів - на узгоджувальний пристрій - розряду № 21 коду та розряду № 28 коду на (8) (див. блок-схему на фіг. 2 та схему на фіг. 3). другий вхід дешифратора (22) команди «ГОТОВПри надходженні зазначеної цифрової інфорНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОмації у вигляді послідовного 32-х розрядного коду ВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470до формувача імпульсів кодів команд та тактових 3»; імпульсів (узгоджувальний пристрій - позиція 8), - розряду № 17 коду та розряду № 28 коду на зазначений формувач (позиція 8) імпульсів кодів другий вхід дешифратора (23) команди «ГОТОВкоманд та тактових імпульсів здійснює формуванНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ ня імпульсів коду та тактових імпульсів (див. схему З ЗАДНЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3»; на фіг. 3) і по каналах (15) та (16) передає зазна- розрядів №№ 20...28 коду на третій вхід дечену інформацію на вхід перетворювача 32-х розшифратора (24) команди «ГОТОВНІСТЬ ГОЛОВКИ рядного послідовного коду в паралельний 32-х РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ розрядний код (зсувовий регістр - позиція 9, див. ПІВСФЕРИ У РЕЖИМІ 470-3»; блок-схему на фіг. 2), відповідно, по каналу (15) - розрядів №№ 23...28 коду на другий вхід депередачі тактових імпульсів (ТІ) - на перший вхід шифратора команди «ПОЧАТКОВИЙ СТАН». 17 50030 18 Водночас з дешифратора (11) адреси слова модуля (17) відключення сигналу готовності голов(по каналу (7) видачі коду адреси) на інші відповіки ракети до пуску, дні входи зазначених дешифраторів команди (по- реалізоване рівняння Z4 з дешифратора (23) зиції 19...25) по шині (18) подаються сигнали у викоманди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО гляді слів «201», «205», «207» та «217» (див. блокПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ У РЕсхему на фіг. 2) (які являють собою імпульси), а ЖИМІ 470-3» подається на п'ятий вхід модуля (17) саме: відключення сигналу готовності головки ракети до - сигнал слова «201» подається на перший пуску, вхід дешифратора (19) команди «ПІДГОТОВКА» та - реалізоване рівняння Z5 з дешифратора (24) на перший вхід дешифратора (25) команди «ПОкоманди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ЧАТКОВИЙ СТАН»; ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСФЕРИ У - сигнал слова «205» подається на перший РЕЖИМІ 470-3» подається на шостий вхід модуля вхід дешифратора (22) команди «ГОТОВНІСТЬ (17) відключення сигналу готовності головки ракеГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОВАНОЮ ти до пуску. СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470-3», на При натисканні бойової кнопки (в системі (4) перший вхід дешифратора керування зброєю) формується управляючий сиг(23) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕнал і по каналу керування «Купр» (див. схему на ТИ ДО ПУСКУ ПРИ АТАЦІ З ЗАДНЬОЇ ПІВСФЕРИ фіг. 1-2) подається на перший вхід модуля (17) У РЕЖИМІ 470-3» та на перший вхід дешифратора відключення сигналу готовності головки ракети до (24) команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕпуску, у результаті чого знімається сигнал «ГОТОТИ ДО ПУСКУ ПРИ АТАЦІ З ПЕРЕДНЬОЇ ПІВСВНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ». ФЕРИ У РЕЖИМІ 470-3»; Початковий стан цифрового блока (1) віднов- сигнал слова «207» подається на другий вхід люється через 60 секунд після натискання «БОдешифратора (24) команди «ГОТОВНІСТЬ ГОЛОЙОВОЇ КНОПКИ». ВКИ РАКЕТИ ДО ПУСКУ ПРИ АТАЦІ З ПЕРЕДІмітатор знову готовий до використання. НЬОЇ ПІВСФЕРИ У РЕЖИМІ 470-3»; На підставі функціональної схеми, наведеної - сигнал слова «217» подається на перший на фіг. 2, авторами зазначеного вище технічного вхід дешифратора (20) команди «ГОТОВНІСТЬ рішення була розроблена принципова схема приГОЛОВКИ РАКЕТИ ДО ПУСКУ БЕЗ ВБУДОВАНОЇ строю та виготовлено його лабораторний макет. СИСТЕМИ КОНТРОЛЮ У РЕЖИМІ 470-1» та на Проведено експериментальне дослідження зазнаперший вхід дешифратора (21) команди «ГОТОВченого вище технічного рішення у Державній акціНІСТЬ ГОЛОВКИ РАКЕТИ ДО ПУСКУ З ВБУДОонерній холдінговій компанії «Артем». У відгуку ВАНОЮ СИСТЕМОЮ КОНТРОЛЮ У РЕЖИМІ 470компанії сказано: «За результатами досліджень 1». встановлено, що імітатор реалізує алгоритм робоУ той же час з дешифратора (25) команди ти виробу К-27УТ-РТ у повному обсязі». «ПОЧАТКОВИЙ СТАН» сигнал у вигляді реалізоЦифровий блок для імітатора учбовованого рівняння Z6 подається на відповідні входи тренувальної ракети Р-27УТ-РТ, який складає оскожного із семи дешифраторів (позиції 19...25) нову імітатора, дозволяє створити імітатор ракети команди, що входять до складу блока (5) дешифР-27УТ-РТ, який має відносно невелику вартість раторів команд, відповідно, на другі входи дешиф(до 500 у.о.); строк служби, в тому числі строк збераторів (позиції 19...23 та 25) команди та на третій режуваності, не менше 20 років; мінімальний навхід дешифратора (позиції 24) команди. робіток до відмови (ресурс) не менше 10 тис. гоЗазначені дешифратори команд (позиції дин; малі габарити і масу, що дозволить 19...25) реалізують наведені вище логічні рівняння розташувати його безпосередньо на літаку; можZ0, ..., Z6. ливість використання без зняття з літака після При цьому: польоту; можливість використання у кожному - реалізоване рівняння Z0 з дешифратора (19) польоті. команди «ПІДГОТОВКА» подається на другий вхід Підвищення ефективності застосування цифсистеми (4) керування зброєю літака (див. блокрового блока для імітатора учбово-тренувальної схему на фіг. 2); ракети Р-27УТ-РТ, який заявляється, і складає - реалізоване рівняння Z1 з дешифратора (20) основу імітатора, у порівнянні з прототипом досякоманди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО гається за рахунок використання замість учбовоПУСКУ БЕЗ ВБУДОВАНОЇ СИСТЕМИ КОНТРОЛЮ тренувальної ракети Р-27УТ-РТ імітатора, який У РЕЖИМІ 470-1» подається на другий вхід модуреалізує алгоритм роботи ракети; має, у порівнянля (17) відключення сигналу готовності головки ні з зазначеною ракетою, відносно невелику варракети до пуску, тість; більший строк служби, в тому числі строк - реалізоване рівняння Z2 з дешифратора (21) збережуваності; більший мінімальний наробіток до команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО відмови (ресурс); менші габарити і масу, що доПУСКУ З ВБУДОВАНОЮ СИСТЕМОЮ КОНТРОзволить розташувати його безпосередньо на літаЛЮ У РЕЖИМІ 470-1» подається на третій вхід ку; можливість використання без зняття з літака модуля (17) відключення сигналу готовності головпісля польоту; можливість використання у кожному ки ракети до пуску, польоті. - реалізоване рівняння Z3 з дешифратора (22) Джерела інформації: команди «ГОТОВНІСТЬ ГОЛОВКИ РАКЕТИ ДО 1. Учебно-тренировочное изделие 470УТ-М и ПУСКУ З ВБУДОВАНОЮ СИСТЕМОЮ КОНТРО470УТЭ-М. Техническое описание и инструкция по ЛЮ У РЕЖИМІ 470-3» подається на четвертий вхід эксплуатации. - М.: 1991. стор. 7, 14-18 - аналог. 19 50030 20 2. В.И. Корнейчук, В.П. Тарасенко, Ю.Н. Ми4. А.Г. Алексеенко, А.Е. Коломбет, Г.И. Старошинский «Вычислительные устройства на микродуб. «Применение прецизионных аналоговых миксхемах». - К.: «Техніка», 1986., стор. 221, 224 росхем». - М.: «Радио и связь». 1985., 150 с. аналог. 5. В.Л. Шило. «Популярные цифровые микро3. Изделие Ц-050. Техническое описание и русхемы». - М.: «Радио и связь». 1989., 121 с. ководство по эксплуатации. Изд. МО СССР. - М.: 1989., стор. 14 - прототип. 21 50030 22 23 Комп’ютерна верстка Г. Паяльніков 50030 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
