Ниткоподавальний пристрій для текстильних машин (варіанти)

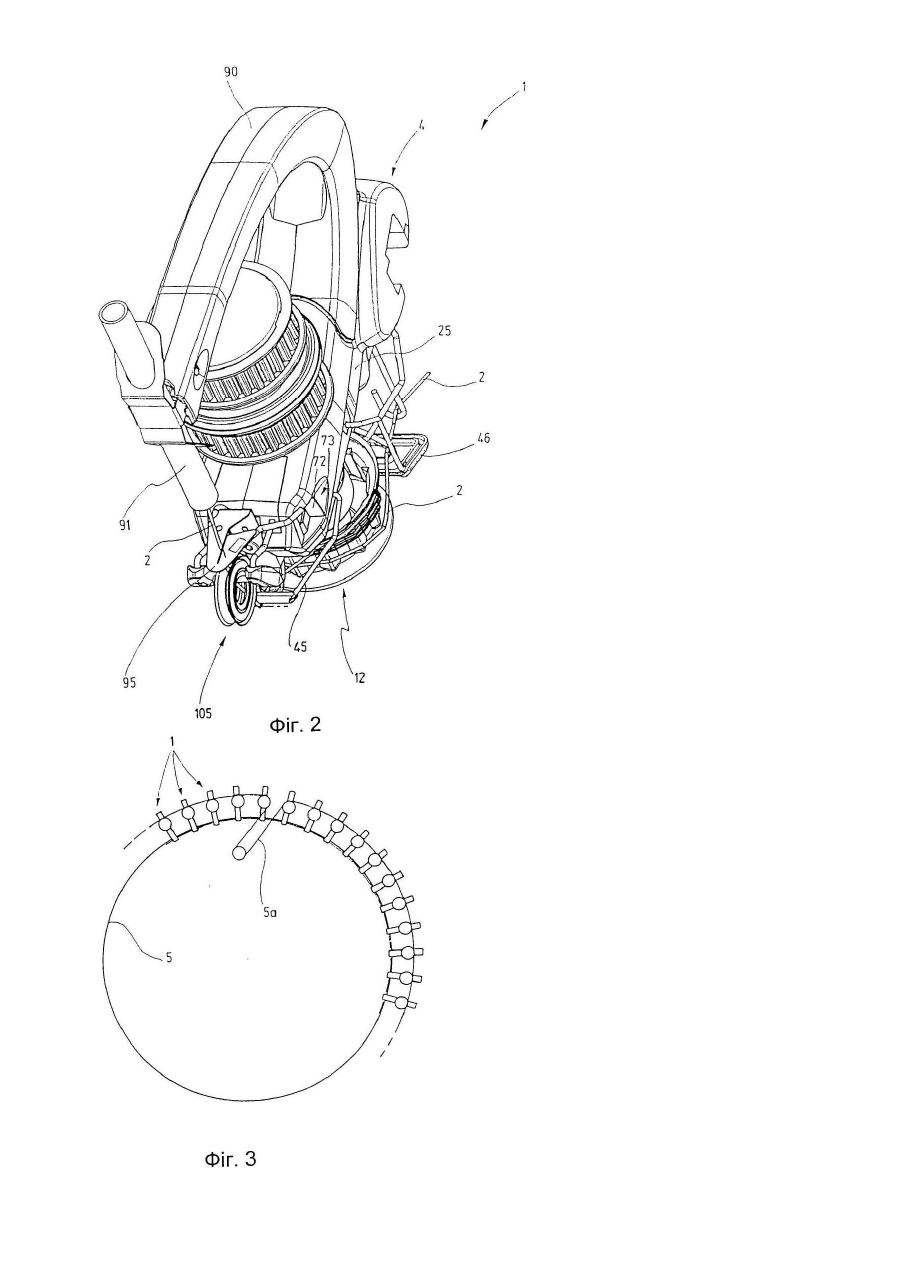

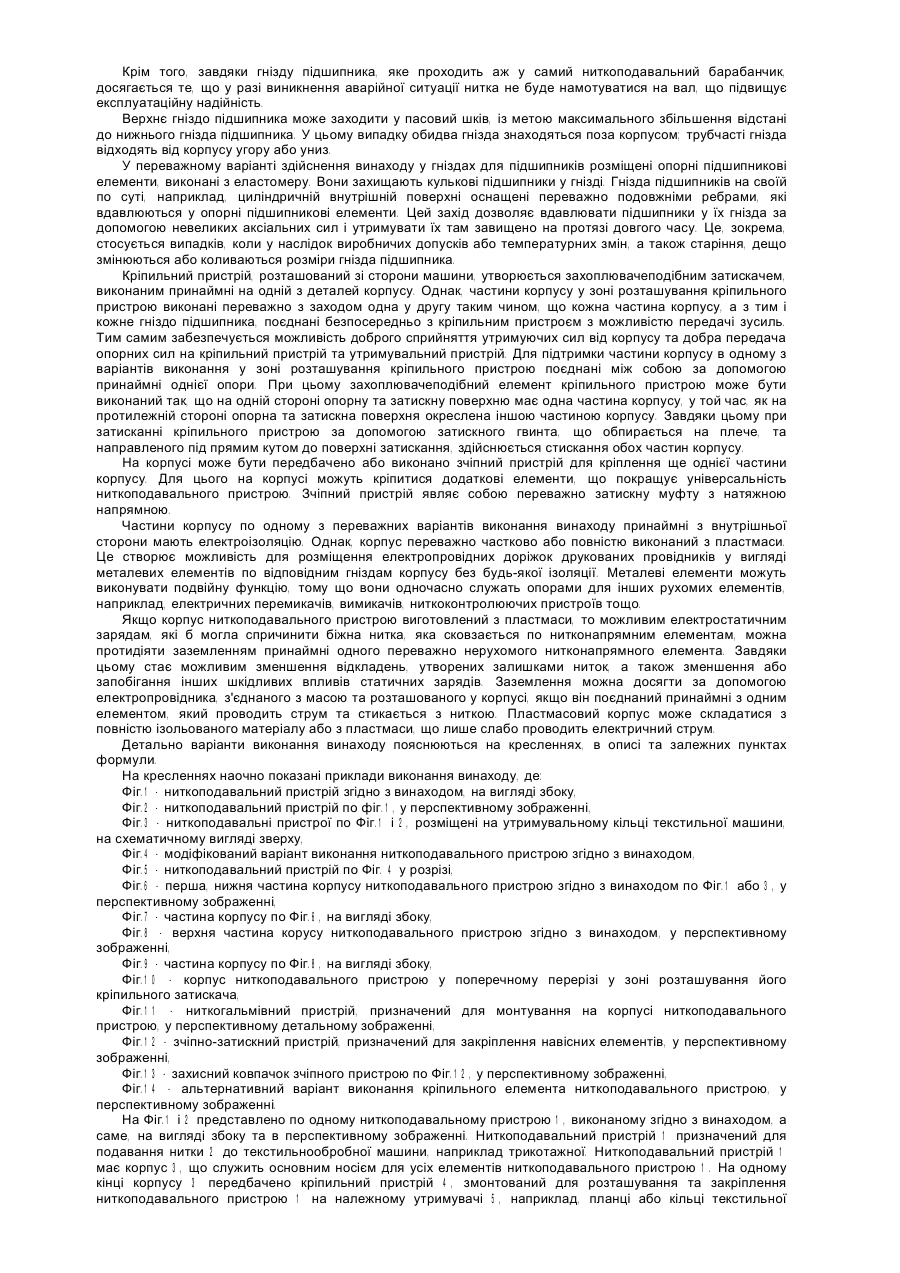

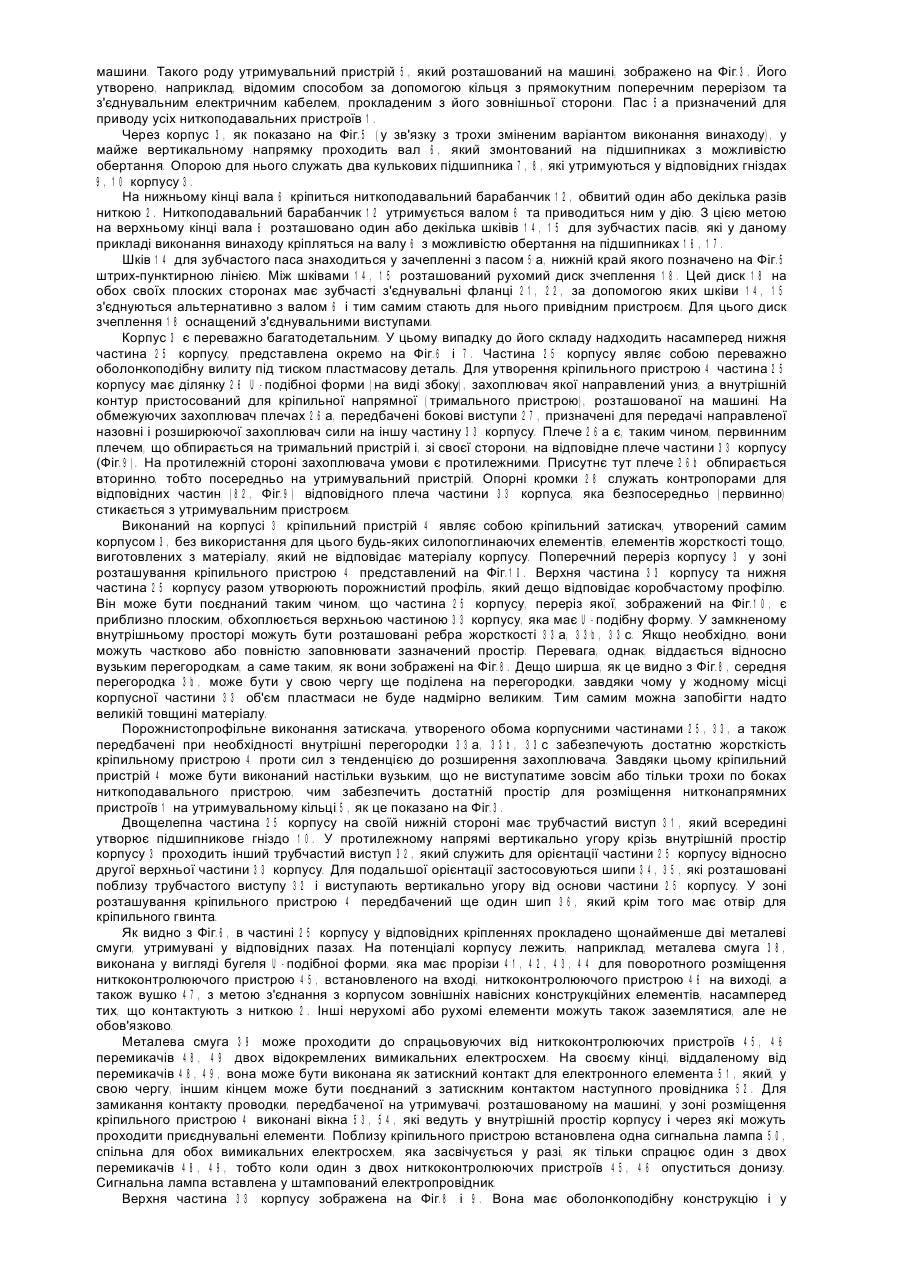

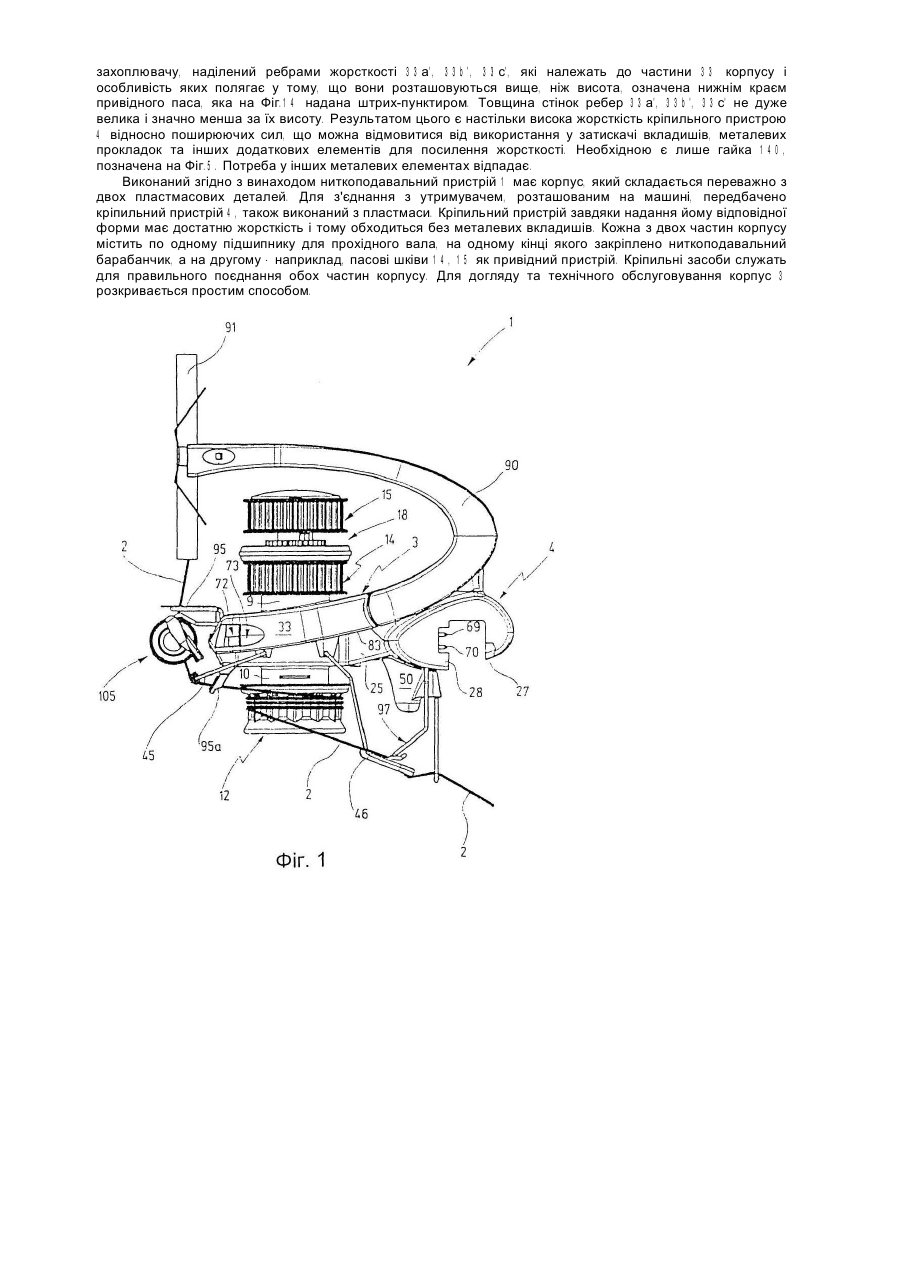

1. Ниткоподавальний пристрій (1), зокрема для текстильних машин, що має корпус (3), який містить закріпляючий затискач (4) для закріплення до утримувального пристрою на текстильній машині, який відрізняється тим, що корпус (3) виготовлений з пластмаси, а закріпляючий затискач (4) має поперечний переріз подібний до коробчастого профілю, частини якого, що сприймають зусилля затиску, повністю виконані з матеріалу корпусу.

2. Ниткоподавальний пристрій (1), зокрема для текстильних машин, що має корпус (3), який містить закріпляючий затискач (4) для закріплення до утримувального пристрою на текстильній машині, вал (6), який проходить через корпус (3) і на одному кінці якого встановлений ниткоподавальний барабанчик (12), а на його другому кінці встановлений щонайменше один пасовий шків (14) для приведення у дію ниткоподавального барабанчика (12) за допомогою привідного паса, передбаченого на текстильній машині, який відрізняється тим, що корпус (3), який включає закріпляючий затискач (4), виготовлений із пластмаси, а на закріпляючому затискачі (4) виконані частини (33а', 33b’, 33с’), які проходять на відстані до площини, яка визначена краєм привідного паса, у напрямку до ниткоподавального барабанчика (12).

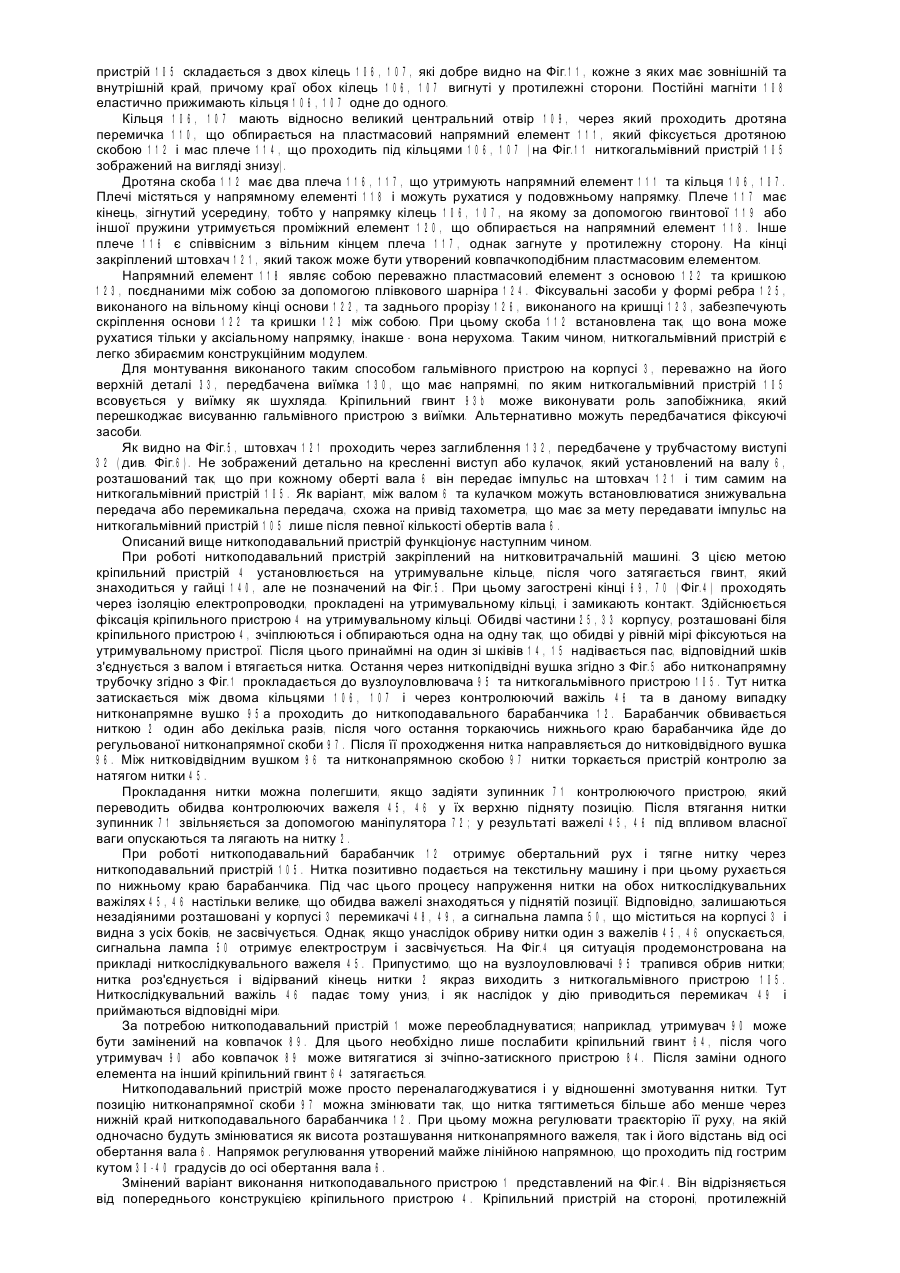

3. Ниткоподавальний пристрій (1), зокрема для текстильних машин, що має корпус (3), який містить закріпляючий затискач (4) для закріплення до утримувального пристрою на текстильній машині, вал (6), який проходить через корпус (3) і на одному кінці якого встановлений ниткоподавальний барабанчик (12), а другий кінець якого з'єднаний з привідним пристроєм (14), нитконапрямні елементи (95а, 97), які визначають траєкторію руху нитки до ниткоподавального барабанчика (12) і далі від ниткоподавального барабанчика (12), щонайменше два підшипники (7, 8) для утримання вала (6), які розміщені в корпусі (3), який відрізняється тим, що корпус (3) має щонайменше одну першу корпусну частину (25), яка розташована з боку ниткоподавального барабанчика (12) та оснащена підшипниковим гніздом (10) для одного з підшипників (8), при цьому корпус (3) також має щонайменше другу корпусну частину (33), яка розташована з боку привідного пристрою (14) та оснащена другим підшипником (7), а також містить щонайменше один з’єднувальний елемент (64), призначений для правильного сполучання корпусних частин (25, 33) між собою.

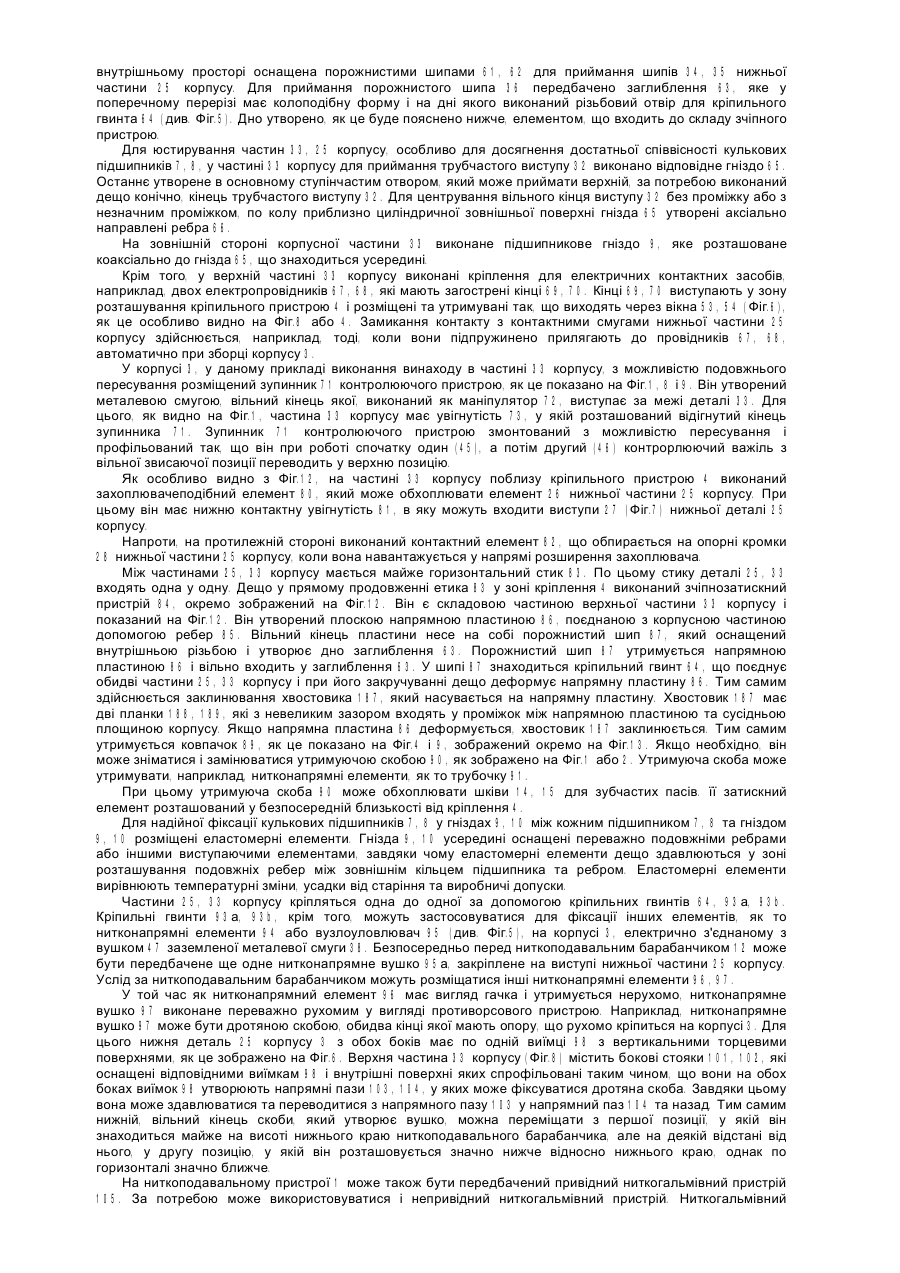

4. Ниткоподавальний пристрій за п. 3, який відрізняється тим, що корпус (3) має по суті горизонтальний стик (83), причому корпусні частини (25, 33) переважно оснащені центруючими елементами (32, 44, 35), які з'єднують корпусні частини (25, 33) позиційно правильно між собою, при цьому обидва підшипники є кульковими підшипниками (7, 8), і кожна з корпусних частин (25, 33) має по одному підшипниковому гнізду (9, 10) для одного з кулькових підшипників (7, 8), а підшипникові гнізда (9, 10) переважно утворені направленими в протилежні сторони трубчастими виступами, виконаними на корпусних частинах (25, 33).

5. Ниткоподавальний пристрій за п. 4, який відрізняється тим, що трубчастий виступ, орієнтований до ниткоподавального барабанчика (12), заходить усередину ниткоподавального барабанчика (12).

6. Ниткоподавальний пристрій за п. 4, який відрізняється тим, що між підшипниковими гніздами (9, 10) та кульковими підшипниками (7, 8) містяться опорні підшипникові елементи, виготовлені з еластомеру, а на підшипникових гніздах (9, 10) виконані переривчасті опорні поверхні, які виступають радіально усередину у напрямку кулькових підшипників (7, 8).

7. Ниткоподавальний пристрій за пп. 1, 2 або 3, який відрізняється тим, що закріпляючий затискач або пристрій (4) має захоплювач для приймання утримувального пристрою машини і, якщо корпус (3) складається з двох частин, захоплювач виконаний щонайменше на одній з цих корпусних частин (25, 33).

8. Ниткоподавальний пристрій за п. 7, який відрізняється тим, що корпусні частини (25, 33) у зоні розташування вказаного кріпильного пристрою (4) з'єднані між собою за допомогою щонайменше одного опорного елемента (27, 28).

9. Ниткоподавальний пристрій за пп. 1, 2 або 3, який відрізняється тим, що на корпусі передбачено зчіпний пристрій (86) для приєднання принаймні однієї корпусної деталі (89) або нерухомо закріпленої деталі (90).

10. Ниткоподавальний пристрій за п. 9, який відрізняється тим, що зчіпний пристрій (86) розташований зверху закріпляючого затискача або пристрою (4).

11. Ниткоподавальний пристрій за п. 3, який відрізняється тим, що корпус (3) виготовлений з пластмаси.

12. Ниткоподавальний пристрій за пп. 1, 2 або 11, який відрізняється тим, що у корпусі (3) передбачені кріплення, у які вкладаються металеві елементи (38, 39), що служать провідниками, наприклад, для електричних перемикачів, вимикачів, контрольних ламп або інших електричних конструктивних елементів.

13. Ниткоподавальний пристрій за пп. 1, 2 або 11, який відрізняється тим, що у корпусі (3) розташований електричний, з'єднаний з масою провідник, який з'єднаний принаймні з одним елементом (95), який контактує з ниткою.

14. Ниткоподавальний пристрій за п. 13, який відрізняється тим, що на металеві елементи обперті рухомо змонтовані чутливі елементи, такі як ниткоконтролюючий пристрій (45) або вимикальний пристрій.

15. Ниткоподавальний пристрій за п. 1, який відрізняється тим, що порожнина закріпляючого затискача (4), яка обкреслена поперечним перерізом, подібним до коробчастого профілю, має ребра (33а', 33b', 33с'), які проходять паралельно одне одному.
