Вузол кріплення

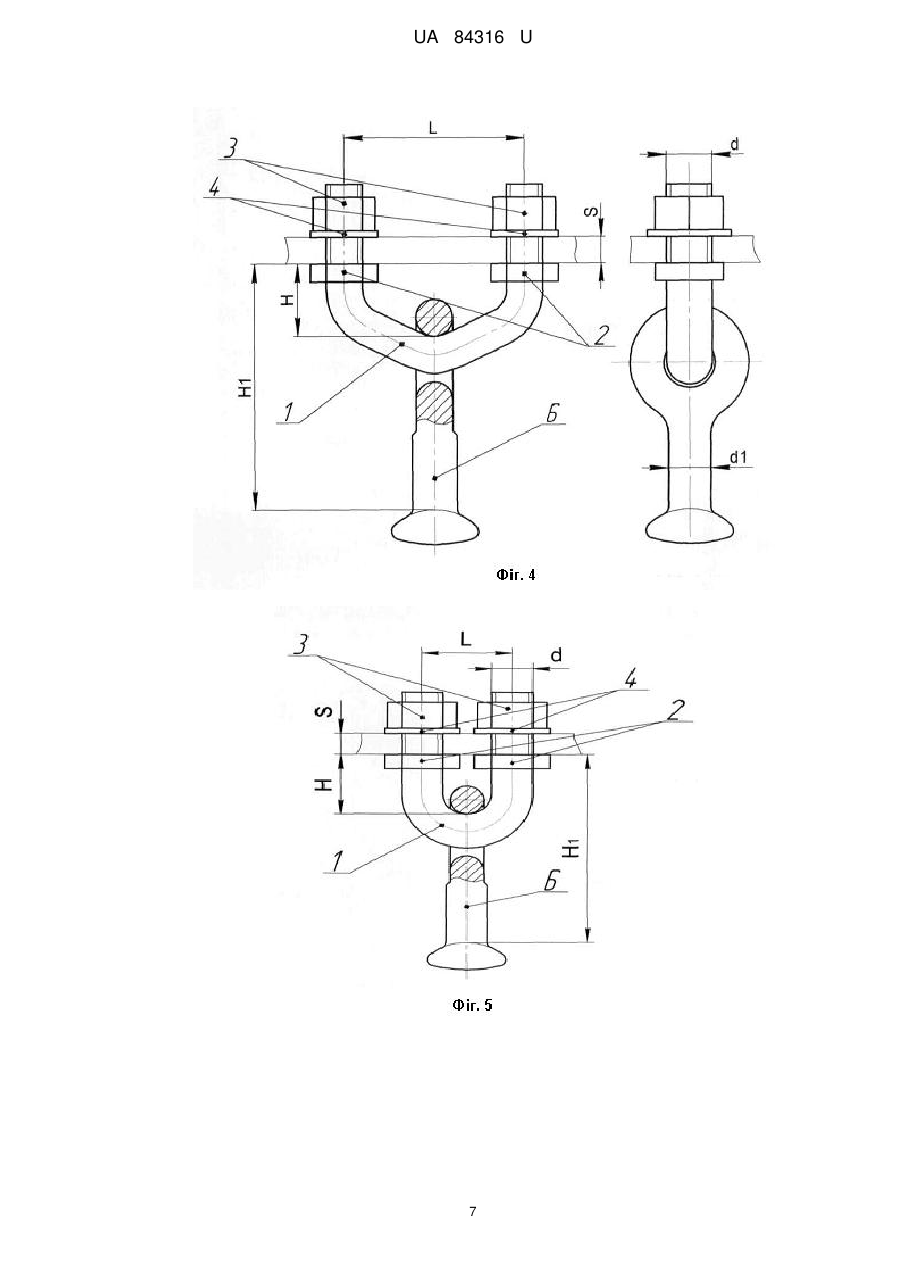

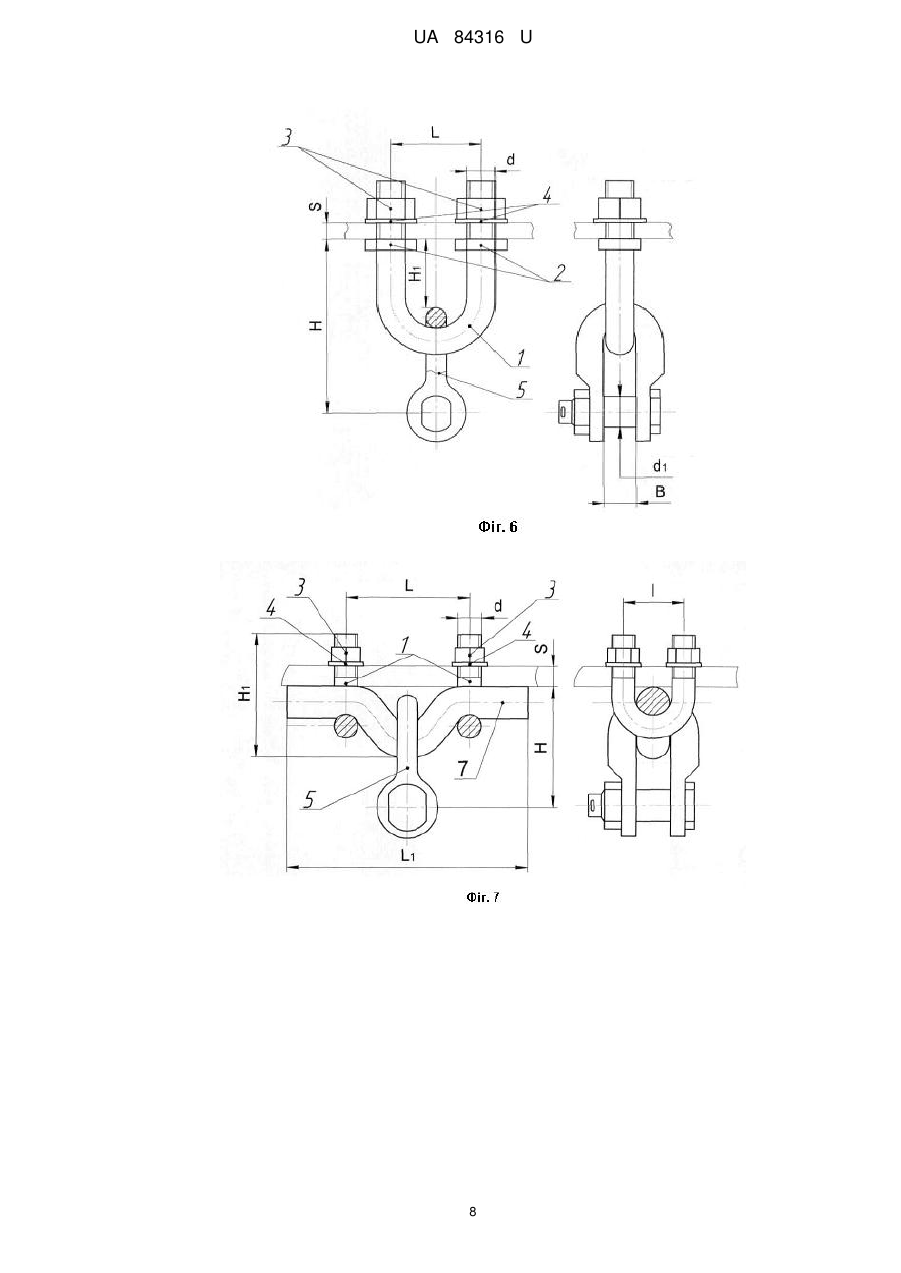

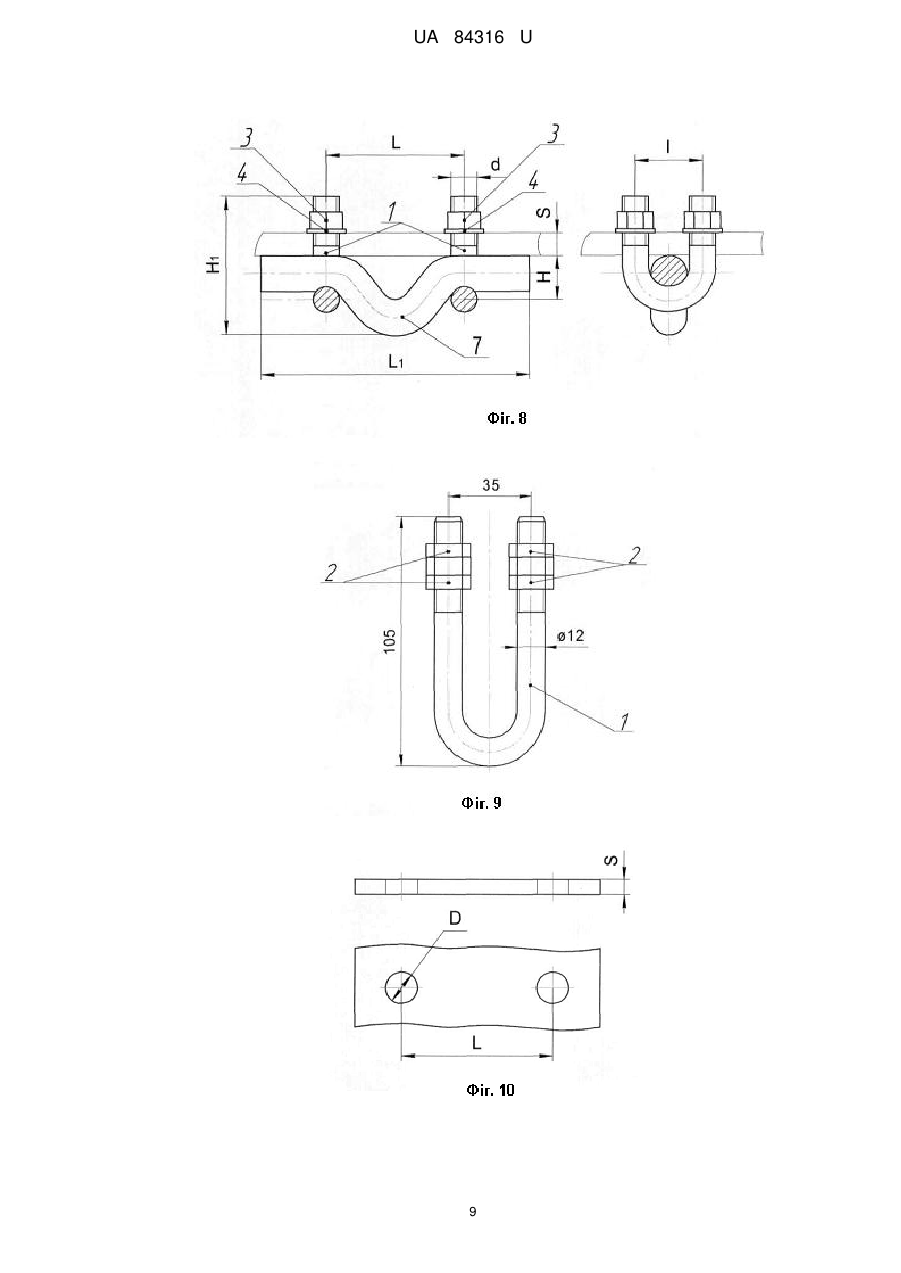

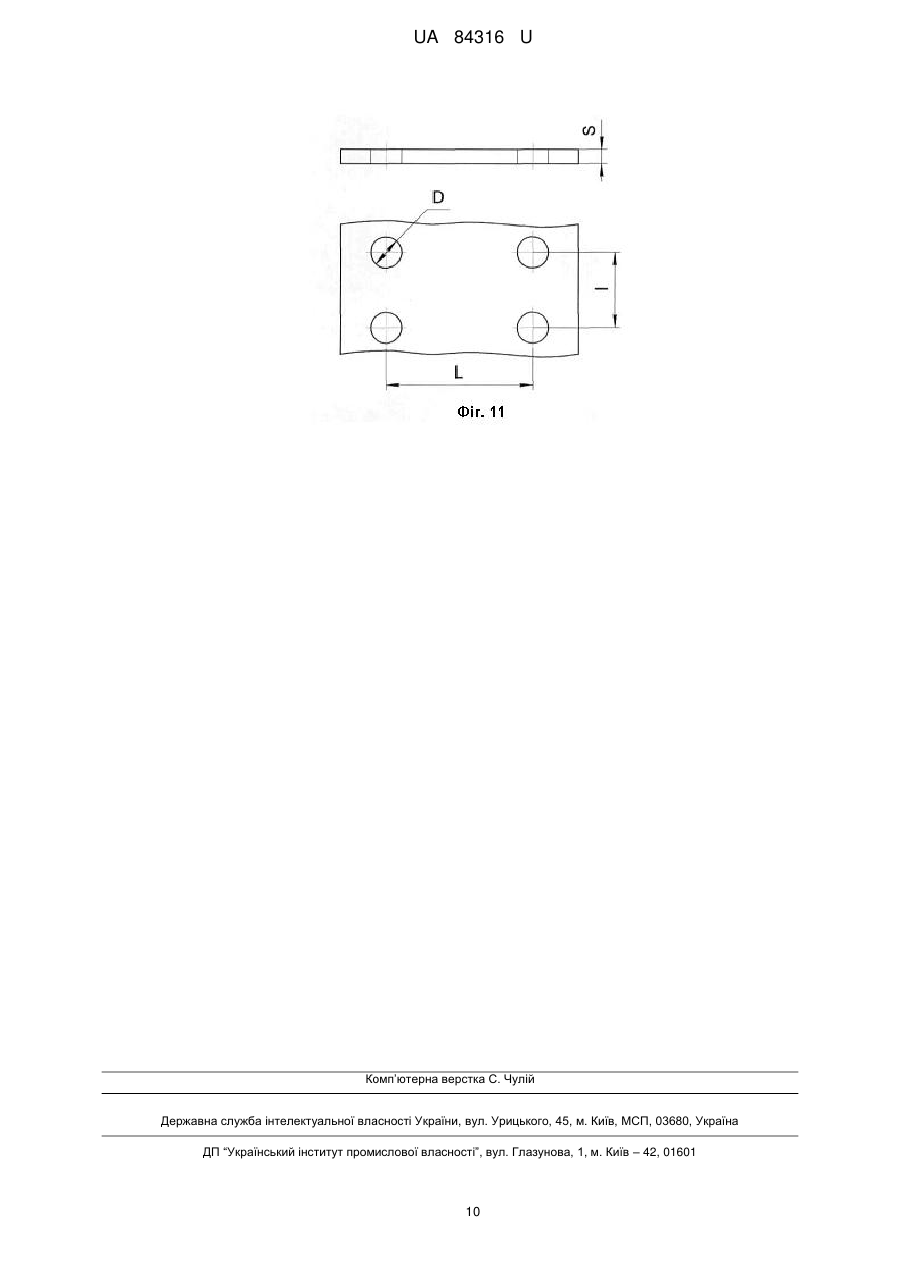

Реферат: UA 84316 U UA 84316 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до зчіпної лінійної арматури повітряних ліній електропередач, більш конкретно - до вузлів кріплення, що призначені для кріплення ізолюючих підвісок до опор повітряних ліній електропередач. Найближчим аналогом корисної моделі є вузол кріплення типу КГТ, що призначений для кріплення натяжних та підтримуючих підвісок блискавкозахисних тросів до дерев'яних опор повітряних ліній електропередач. Вузол кріплення типу КГТ складається з корпусу, на якому за допомогою пальця та кріпильних деталей закріплено підвіс у вигляді вертлюга, та двох шпильок, на кінцях яких нанесена різьба та розміщені кріпильні деталі. (Вузол кріплення типу КГТ, "Лінійна арматура для високовольтних ліній електропередач", Галузевий каталог (Випуск 1), 2012, 218 стор., стор. 18). Вузол кріплення типу КГТ виготовляється в одному типорозмірі для руйнівного навантаження не менш 70 кН. Вузол кріплення типу КГТ має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність у вузлі кріплення частини, що призначена для з'єднання з іншою арматурою, а також частини, що призначена для з'єднання з опорою, та кріпильних деталей. Технічним результатом корисної моделі є можливість використання її для кріплення натяжних та підтримуючих підвісок до металевих траверс опор повітряних ліній електропередач з подальшим шарнірним з'єднанням корисної моделі з іншою арматурою. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналогу, є такі його недоліки: неможливість використання вузла кріплення типу КГТ для кріплення на металевих траверсах; неможливість використання вузла кріплення типу КГТ при великих навантаженнях через недостатню величину руйнівного навантаження; неможливість забезпечити шарнірне з'єднання через наявність як з'єднуючого елемента однолапчатого вушка. В основу корисної моделі поставлені наступні технічні задачі: - забезпечити можливість застосовування вузла кріплення для шарнірного з'єднання з рухомістю в двох взаємно перпендикулярних плоскостях ізолюючої підвіски елементів кріплення блискавкозахисного троса до опори та забезпечити при цьому міцність кріплення при кутах відхилення гірлянд до 45 градусів як впродовж, так і поперек напрямку осі траверси лінії електропередач не менш необхідного руйнівного навантаження, а також забезпечити при цьому можливість подальшого з'єднання вузла кріплення зі скобою (Скоба типу СК, ТУ У 31.230255335-002:2006, 217 стор., стор. 84) або сергою (Серга типу СРС, ТУ У 31.2-30255335002:2006, 217 стор., стор. 75); - забезпечити можливість кріплення вузла до опори при збереженні високої надійності при роботі в умовах динамічних і пульсуючих горизонтальних і вертикальних навантаженнях, а також можливість подальшого з'єднання вузла кріплення зі скобою; - забезпечити можливість використання вузла кріплення, що має руйнівне навантаження не менш 40 кН. Поставлені технічні задачі вирішуються тим, що вузол кріплення ізолюючих підвісок до опор повітряних ліній електропередач складається з елементів, що призначені для з'єднання з іншою арматурою і опорою, та кріпильних деталей. Як елемент, що призначений для з'єднання з траверсою опори та іншою арматурою, що утворює підвіску, використовується U-подібний болт, що забезпечує шарнірне з'єднання ланцюгового типу та моє можливість для подальшого з'єднання зі сергою або скобою. Вузол кріплення може мати елемент, який призначений для з'єднання з траверсою опори, має додатковий U-подібний болт, а як елемент, що призначений для з'єднання з іншою арматурою, - поперечину, що має вигин посередині для забезпечення шарнірного з'єднання ланцюгового типу та яка закріплюється між двома U-подібними болтами. Також U-подібний болт може мати зменшені розміри та масу, та використовується при руйнівних навантаженнях, що не перевищують 40 кН. Корисна модель вузла кріплення може виконуватися у 9-ти виконаннях, що проілюстровані на фіг. 1 - вузол кріплення зі зменшеною відстанню між кінцями U-подібного болта, фіг. 2 - вузол кріплення зі збільшеною відстанню між кінцями U-подібного болта, фіг. 3 - вузол кріплення зі збільшеною відстанню між кінцями U-подібного болта та скобою, фіг. 4 - вузол кріплення зі збільшеною відстанню між кінцями U-подібного болта та сергою, фіг. 5 - вузол кріплення зі зменшеною відстанню між кінцями U-подібного болта та сергою, фіг. 6 - вузол кріплення зі зменшеною відстанню між кінцями U-подібного болта та скобою, фіг. 7 - вузол кріплення з двома U-подібними болтами, поперечиною та скобою, фіг. 8 - вузол кріплення з двома Uподібними болтами та поперечиною, фіг. 9 - вузол кріплення зі зменшеним U-подібним болтом, фіг. 10, 11 - кріпильна пластина вузлів кріплення типу КГ та КГ-1 відповідно. Вузли кріплення, що проілюстровані на фіг. 1-6, складаються з U-подібного болта 1, двох гайок спеціальних 2, двох гайок 3 та двох шайб 4. Вузли кріплення на фіг. 3 та фіг. 6 також містять скобу 5, а вузли 1 UA 84316 U 5 10 15 20 кріплення на фіг. 4 та фіг. 5 містять сергу 6. Монтаж вузлів кріплення, що проілюстровані на фіг. 1-6, здійснюють наступним чином: спочатку на різьбову частину U-подібного болта одягаються спеціальні гайки 2, що закручуються до кінця різьби. Потім U-подібний болт зі встановленими спеціальними гайками вставляється в спеціально призначені отвори на траверсі опори. На різьбову частину болта з протилежної сторони отворів на траверсі одягаються шайби 4, поверх яких закручуються гайки 3. В разі необхідності, на U-подібний болт 1 встановлюється скоба 5 (на фіг. 3 та 6) або серга 6 (на фіг. 4 та 5). Вузли кріплення, що проілюстровані на фіг. 7 та 8, складаються з двох U-подібних болтів 1, поперечини 7, чотирьох шайб 4 та чотирьох гайок 3. Вузол кріплення на фіг. 7 також містить скобу 5. Монтаж вузлів кріплення, що проілюстровані на фіг. 7 та 8, здійснюють наступним чином: спочатку з обох сторін від вигину поперечини 7 встановлюються U-подібні болти 1, що обтискають поперечину, та які вставляються в спеціально призначені отвори на траверсі опори. Далі на різьбову частину U-подібних болтів з протилежної сторони отворів на траверсі одягаються шайби 4, поверх яких закручується гайка 3. В разі необхідності в місці вигину поперечини 7 встановлюється скоба 5 (на фіг. 7). Вузол кріплення, що проілюстрований на фіг. 9, складається з U-подібного болта 1 та чотирьох спеціальних гайок 2. Монтаж вузла кріплення проводять наступним чином: спочатку на різьбову частину U-подібного болта одягаються дві спеціальні гайки 2, що закручуються до кінця різьби. Потім U-подібний болт зі встановленими гайками вставляється в спеціально призначені отвори на траверсі опори. На різьбову частину болта з протилежної сторони отворів на траверсі закручується ще дві спеціальні гайки 2. Технічні характеристики вузла кріплення наведені у табл. 1 - табл. 10. Таблиця 1 Технічні характеристики вузла кріплення типу КГП Марка вузла кріплення КГП-7-3 КГП-9/12-3 КГП-16-3 КГП-21-3 Розміри, мм Фіг. d Н1 S L L1 16 20 20 24 2 1 2 2 Н 32 30 39 38 80 95 103 111 6-8 12-18 12-16 12-16 80 44 80 100 112 81 117 144 Руйнівне Маса, навантаження, кг кН, не менш 0,44 70 0,70 90/120* 0,81 160 1,22 210 * 90 кH - для натяжних підвісок; 120 кН - для підтримуючих підвісок. Таблиця 2 Прив'язочні розміри вузлів кріплення типу КГП (фіг. 10) Марка вузла кріплення КГП-7-3 КГП-16-3 КГП-21-3 КГП-9/12-3 Розміри, мм L 80 80 100 44 D S +0,5 max 8 16 16 18 17,0 21,5 25,0 21,5 25 2 min 6 12 12 12 UA 84316 U Таблиця 3 Технічні характеристики вузла кріплення типу КГП (зі скобою) Марка вузла кріплення КГП-7-1 Розміри, мм d Н1 S L d1 В Н 16 82 80 16 17 32 КГП-12-1 20 104 80 22 23 39 СК-12-1А 1,72 120 КГП-16-1 24 108 100 25 26 38 СК-16-1А 2,43 160 КГП-16-2 20 109 80 25 26 39 СК-16-1А 2,03 160 КГП-21-1 27 113 100 28 29 38 СК-21-1А 3,55 210 КГП-21-2 24 118 100 28 29 38 СК-21-1А 3,04 210 КГП-30-1 27 140 6-8 1216 1216 1216 1216 1216 1216 Руйнівне Комплектується Маса, навантаження, скобою кг кН, не менш СК-7-1А 0,82 70 100 36 38 38 СК-30-1А 4,69 300 Таблиця 4 При'вязочні розміри вузлів кріплення типу КГП (фіг. 10) Розміри, мм Марка вузла кріплення L КГП-7-1 КГП-12-1 КГП-16-1 КГП-16-2 КГП-21-1 КГП-21-2 D 80 80 100 80 100 100 S +0,5 max 8 16 16 16 16 16 17,0 21,5 25,0 21,5 28,5 25,0 min 6 12 12 12 12 12 Таблиця 5 Технічні характеристики вузла кріплення типу КГП (зі сергою) Розміри, мм Марка вузла Фіг. кріплення d d1 Н1 Н L КГП-7-2Б КГП-7-2В КГП-7-2Г КГП-7-2Д КГП-7-1Е 20 16 16 16 16 17 17 17 17 17 116 96 315 325 224 39 32 238 248 147 80 80 50 50 80 4 4 5 5 5 5 3 Руйнівне Комплектується Маса, навантаження, сергою кг S кН, не менш 12-16 СРС-7-16 1,12 70 6-8 СРС-7-16А 0,70 70 6-8 СРС-7-16 1,26 70 6-8 СРС-7-16 1,28 70 6-8 CPG-7-16 10,97 70 UA 84316 U Таблиця 6 Технічні характеристики вузла кріплення типу КГП (зі скобою) Марка вузла кріплення Розміри, мм d d1 Н Н1 Комплектується скобою Руйнівне Маса, навантаження, кг кН, не менш 1,02 70 1,10 70 І S В 6-8 6-8 1216 1218 17 17 СК-7-1А СК-7-1А 23 СК-12-1А 2,56 120 23 СК-12-1А 1,70 120 КГП-7-1А КГП-7-1Б 16 16 194 130 16 16 229 165 60 50 КГП-12-1А 20 22 266 183 55 КГП-9/12-2C 20 22 95 44 12 Таблиця 7 Технічні характеристики вузла кріплення типу КГ (зі скобою) Марка вузла кріплення КГ-12-1 КГ-16-1 КГ-21-1 КГ-25-1 КГ-30-1 КГ-40-1 Розміри, мм d M16 М20 М20 М24 М24 М30 Н1 H S L1 92 90 7-20 85 99 97 16-26 95 104 108 16-26 95 125 117 16-20 100 140 13 16-30 118 215 148 16-30 138 І 158 170 170 175 200 240 L 41 48 48 55 60 70 Руйнівне Комплектується Маса, кг навантаження, скобою кН, не менш СК-12-1А 2,05 120 СК-16-1А 3,06 160 СК-21-1А 3,66 210 СК-25-1А 5,50 250 СК-30-1А 6,84 300 СКД-45-1Д 12,8 400 Таблиця 8 Технічні характеристики вузла кріплення типу КГ Марка вузла кріплення КГ-12-3 КГ-21-3 КГ-25-3 КГ-30-3 КГ-40-3 Розміри, мм d H Н1 S L L1 І M16 М20 М24 М24 М30 27 29 35 40 46 90 108 117 135 148 7-20 16-26 16-20 16-30 16-30 85 95 100 118 138 158 170 175 200 240 Руйнівне Маса, навантаження, кг (кН, не менш 1,14 120 1,84 210 2,90 250 3,60 300 6,47 400 41 48 55 60 70 Таблиця 9 При'вязочні розміри вузлів кріплення типу КГ (фіг. 11) Марка вузла кріплення КГ-12-3 КГ-21-3 КГ-25-3 КГ-30-3 КГ-40-3 Розміри, мм L ±0,5 85 95 100 118 138 ±0,5 D 41 48 55 60 70 17,0 21,5 25,0 25,0 32,0 5 4 S +0,5 I max 20 26 20 30 30 min 7 16 16 16 16 UA 84316 U Таблиця 10 Технічні характеристики вузла кріплення типу КГ-1 Марка вузла кріплення КГ-1 5 10 Маса, кг 0,26 Руйнівне навантаження, кН, не менш 40 Дана корисна модель дає можливість застосовування вузла кріплення для шарнірного з'єднання з рухомістю в двох взаємно перпендикулярних плоскостях ізолюючої підвіски елементів кріплення блискавкозахистного троса до опори та забезпечити при цьому міцність кріплення при кутах відхилення гірлянд до 45 градусів як впродовж, так і поперек напрямку осі траверси лінії електропередач не менш необхідного руйнівного навантаження, а також забезпечити при цьому можливість подальшого з'єднання вузла кріплення зі скобою або сергою; дає можливість кріплення вузла до опори при збереженні високої надійності при роботі в умовах динамічних і пульсуючих горизонтальних і вертикальних навантаженнях, а також можливість подальшого з'єднання вузла кріплення зі скобою; дає можливість використання вузла кріплення, що має руйнівне навантаження не менш 40 кН. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Вузол кріплення ізолюючих підвісок до опор повітряних ліній електропередач, що складається з елементів, що призначені для з'єднання з іншою арматурою і опорою, та кріпильних деталей, який відрізняється тим, що як елемент, що призначений для з'єднання з траверсою опори та іншою арматурою, що утворює підвіску, використовується U-подібний болт, що забезпечує шарнірне з'єднання ланцюгового типу та має можливість для подальшого з'єднання зі сергою або скобою. 2. Вузол кріплення за п. 1, який відрізняється тим, що елемент, який призначений для з'єднання з траверсою опори, має додатковий U-подібний болт, а як елемент, що призначений для з'єднання з іншою арматурою - поперечину, що має вигин посередині для забезпечення шарнірного з'єднання ланцюгового типу та яка закріплюється між двома U-подібними болтами. 3. Вузол кріплення за п. 1, який відрізняється тим, що U-подібний болт має зменшені розміри та масу та використовується при руйнівних навантаженнях, що не перевищують 40 кН. 5 UA 84316 U 6 UA 84316 U 7 UA 84316 U 8 UA 84316 U 9 UA 84316 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
