Вузол кріплення

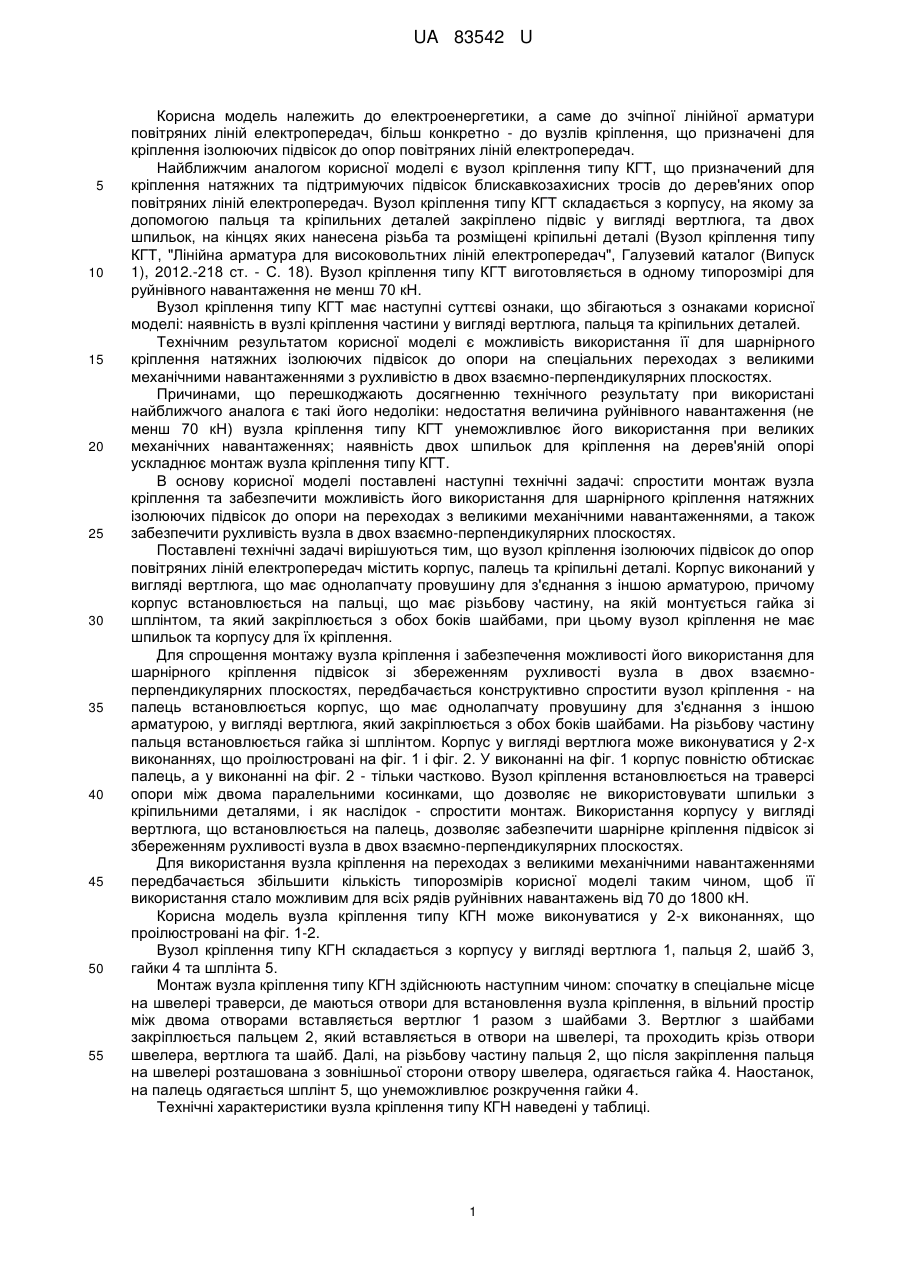

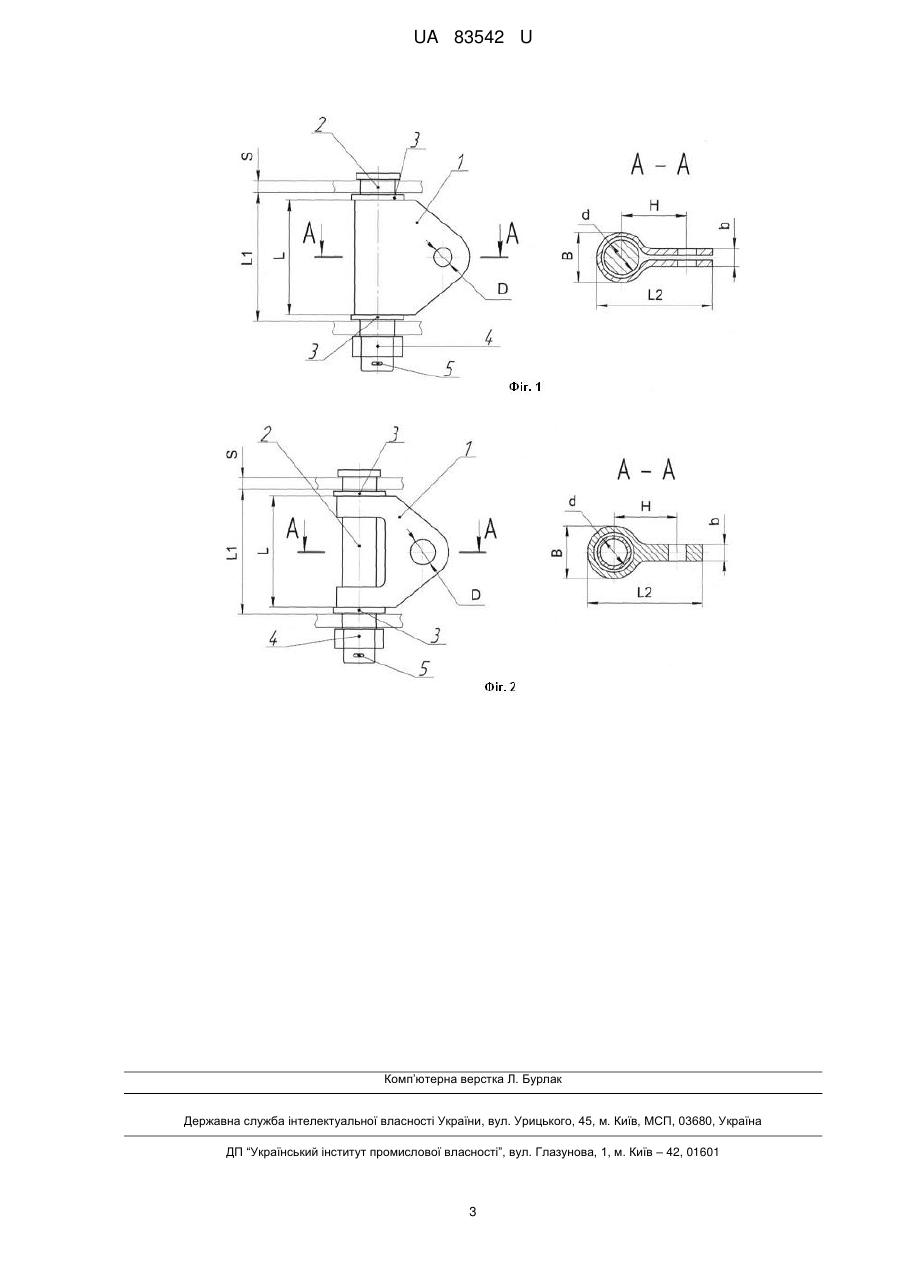

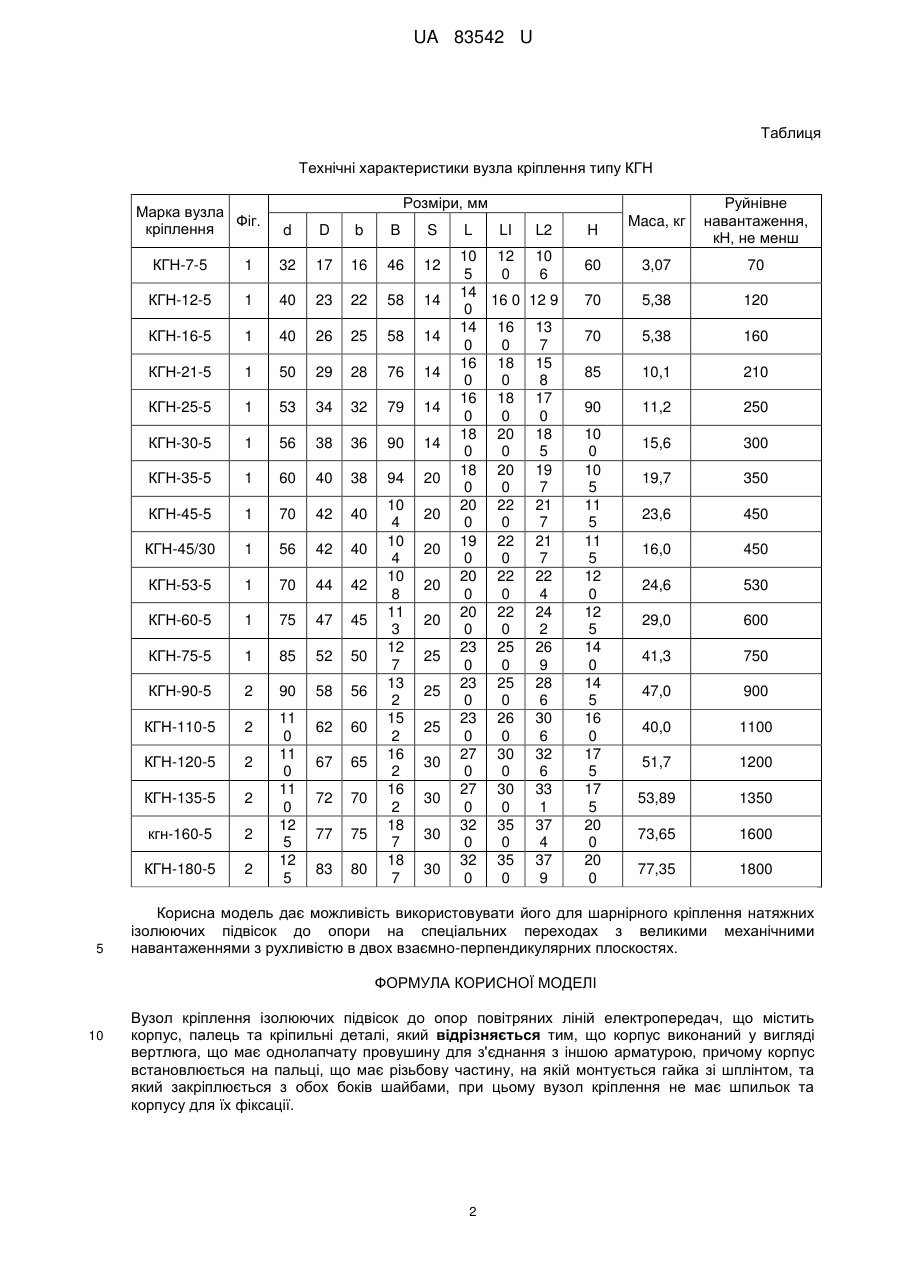

Реферат: UA 83542 U UA 83542 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетики, а саме до зчіпної лінійної арматури повітряних ліній електропередач, більш конкретно - до вузлів кріплення, що призначені для кріплення ізолюючих підвісок до опор повітряних ліній електропередач. Найближчим аналогом корисної моделі є вузол кріплення типу КГТ, що призначений для кріплення натяжних та підтримуючих підвісок блискавкозахисних тросів до дерев'яних опор повітряних ліній електропередач. Вузол кріплення типу КГТ складається з корпусу, на якому за допомогою пальця та кріпильних деталей закріплено підвіс у вигляді вертлюга, та двох шпильок, на кінцях яких нанесена різьба та розміщені кріпильні деталі (Вузол кріплення типу КГТ, "Лінійна арматура для високовольтних ліній електропередач", Галузевий каталог (Випуск 1), 2012.-218 ст. - С. 18). Вузол кріплення типу КГТ виготовляється в одному типорозмірі для руйнівного навантаження не менш 70 кН. Вузол кріплення типу КГТ має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в вузлі кріплення частини у вигляді вертлюга, пальця та кріпильних деталей. Технічним результатом корисної моделі є можливість використання її для шарнірного кріплення натяжних ізолюючих підвісок до опори на спеціальних переходах з великими механічними навантаженнями з рухливістю в двох взаємно-перпендикулярних плоскостях. Причинами, що перешкоджають досягненню технічного результату при використані найближчого аналога є такі його недоліки: недостатня величина руйнівного навантаження (не менш 70 кН) вузла кріплення типу КГТ унеможливлює його використання при великих механічних навантаженнях; наявність двох шпильок для кріплення на дерев'яній опорі ускладнює монтаж вузла кріплення типу КГТ. В основу корисної моделі поставлені наступні технічні задачі: спростити монтаж вузла кріплення та забезпечити можливість його використання для шарнірного кріплення натяжних ізолюючих підвісок до опори на переходах з великими механічними навантаженнями, а також забезпечити рухливість вузла в двох взаємно-перпендикулярних плоскостях. Поставлені технічні задачі вирішуються тим, що вузол кріплення ізолюючих підвісок до опор повітряних ліній електропередач містить корпус, палець та кріпильні деталі. Корпус виконаний у вигляді вертлюга, що має однолапчату провушину для з'єднання з іншою арматурою, причому корпус встановлюється на пальці, що має різьбову частину, на якій монтується гайка зі шплінтом, та який закріплюється з обох боків шайбами, при цьому вузол кріплення не має шпильок та корпусу для їх кріплення. Для спрощення монтажу вузла кріплення і забезпечення можливості його використання для шарнірного кріплення підвісок зі збереженням рухливості вузла в двох взаємноперпендикулярних плоскостях, передбачається конструктивно спростити вузол кріплення - на палець встановлюється корпус, що має однолапчату провушину для з'єднання з іншою арматурою, у вигляді вертлюга, який закріплюється з обох боків шайбами. На різьбову частину пальця встановлюється гайка зі шплінтом. Корпус у вигляді вертлюга може виконуватися у 2-х виконаннях, що проілюстровані на фіг. 1 і фіг. 2. У виконанні на фіг. 1 корпус повністю обтискає палець, а у виконанні на фіг. 2 - тільки частково. Вузол кріплення встановлюється на траверсі опори між двома паралельними косинками, що дозволяє не використовувати шпильки з кріпильними деталями, і як наслідок - спростити монтаж. Використання корпусу у вигляді вертлюга, що встановлюється на палець, дозволяє забезпечити шарнірне кріплення підвісок зі збереженням рухливості вузла в двох взаємно-перпендикулярних плоскостях. Для використання вузла кріплення на переходах з великими механічними навантаженнями передбачається збільшити кількість типорозмірів корисної моделі таким чином, щоб її використання стало можливим для всіх рядів руйнівних навантажень від 70 до 1800 кН. Корисна модель вузла кріплення типу КГН може виконуватися у 2-х виконаннях, що проілюстровані на фіг. 1-2. Вузол кріплення типу КГН складається з корпусу у вигляді вертлюга 1, пальця 2, шайб 3, гайки 4 та шплінта 5. Монтаж вузла кріплення типу КГН здійснюють наступним чином: спочатку в спеціальне місце на швелері траверси, де маються отвори для встановлення вузла кріплення, в вільний простір між двома отворами вставляється вертлюг 1 разом з шайбами 3. Вертлюг з шайбами закріплюється пальцем 2, який вставляється в отвори на швелері, та проходить крізь отвори швелера, вертлюга та шайб. Далі, на різьбову частину пальця 2, що після закріплення пальця на швелері розташована з зовнішньої сторони отвору швелера, одягається гайка 4. Наостанок, на палець одягається шплінт 5, що унеможливлює розкручення гайки 4. Технічні характеристики вузла кріплення типу КГН наведені у таблиці. 1 UA 83542 U Таблиця Технічні характеристики вузла кріплення типу КГН Марка вузла Фіг. кріплення Розміри, мм d D b В S КГН-7-5 32 17 16 46 12 КГН-12-5 1 40 23 22 58 14 КГН-16-5 1 40 26 25 58 14 КГН-21-5 1 50 29 28 76 14 КГН-25-5 1 53 34 32 79 14 КГН-30-5 1 56 38 36 90 14 КГН-35-5 1 60 40 38 94 20 КГН-45-5 1 70 42 40 КГН-45/30 1 56 42 40 КГН-53-5 1 70 44 42 КГН-60-5 1 75 47 45 КГН-75-5 1 85 52 50 КГН-90-5 2 90 58 56 КГН-110-5 2 62 60 КГН-120-5 2 67 65 КГН-135-5 2 72 70 кгн-160-5 2 77 75 КГН-180-5 5 1 2 83 80 11 0 11 0 11 0 12 5 12 5 10 4 10 4 10 8 11 3 12 7 13 2 15 2 16 2 16 2 18 7 18 7 20 20 20 20 25 25 25 30 30 30 30 L LI L2 10 12 10 5 0 6 14 16 0 12 9 0 14 16 13 0 0 7 16 18 15 0 0 8 16 18 17 0 0 0 18 20 18 0 0 5 18 20 19 0 0 7 20 22 21 0 0 7 19 22 21 0 0 7 20 22 22 0 0 4 20 22 24 0 0 2 23 25 26 0 0 9 23 25 28 0 0 6 23 26 30 0 0 6 27 30 32 0 0 6 27 30 33 0 0 1 32 35 37 0 0 4 32 35 37 0 0 9 Maca, кг Руйнівне навантаження, кН, не менш 60 3,07 70 70 5,38 120 70 5,38 160 85 10,1 210 90 11,2 250 15,6 300 19,7 350 23,6 450 16,0 450 24,6 530 29,0 600 41,3 750 47,0 900 40,0 1100 51,7 1200 53,89 1350 73,65 1600 77,35 1800 H 10 0 10 5 11 5 11 5 12 0 12 5 14 0 14 5 16 0 17 5 17 5 20 0 20 0 Корисна модель дає можливість використовувати його для шарнірного кріплення натяжних ізолюючих підвісок до опори на спеціальних переходах з великими механічними навантаженнями з рухливістю в двох взаємно-перпендикулярних плоскостях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Вузол кріплення ізолюючих підвісок до опор повітряних ліній електропередач, що містить корпус, палець та кріпильні деталі, який відрізняється тим, що корпус виконаний у вигляді вертлюга, що має однолапчату провушину для з'єднання з іншою арматурою, причому корпус встановлюється на пальці, що має різьбову частину, на якій монтується гайка зі шплінтом, та який закріплюється з обох боків шайбами, при цьому вузол кріплення не має шпильок та корпусу для їх фіксації. 2 UA 83542 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
