Затиск натяжний пресований

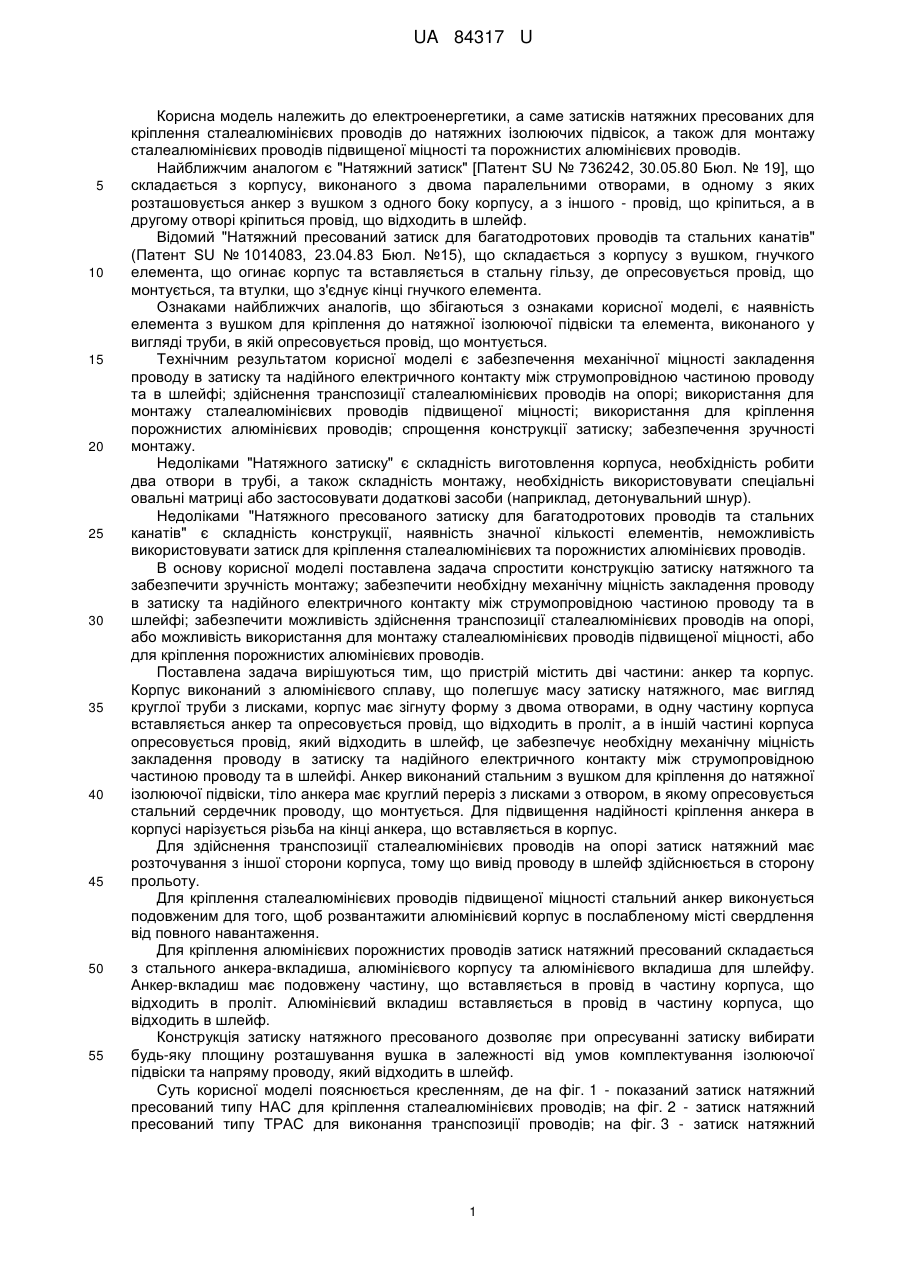

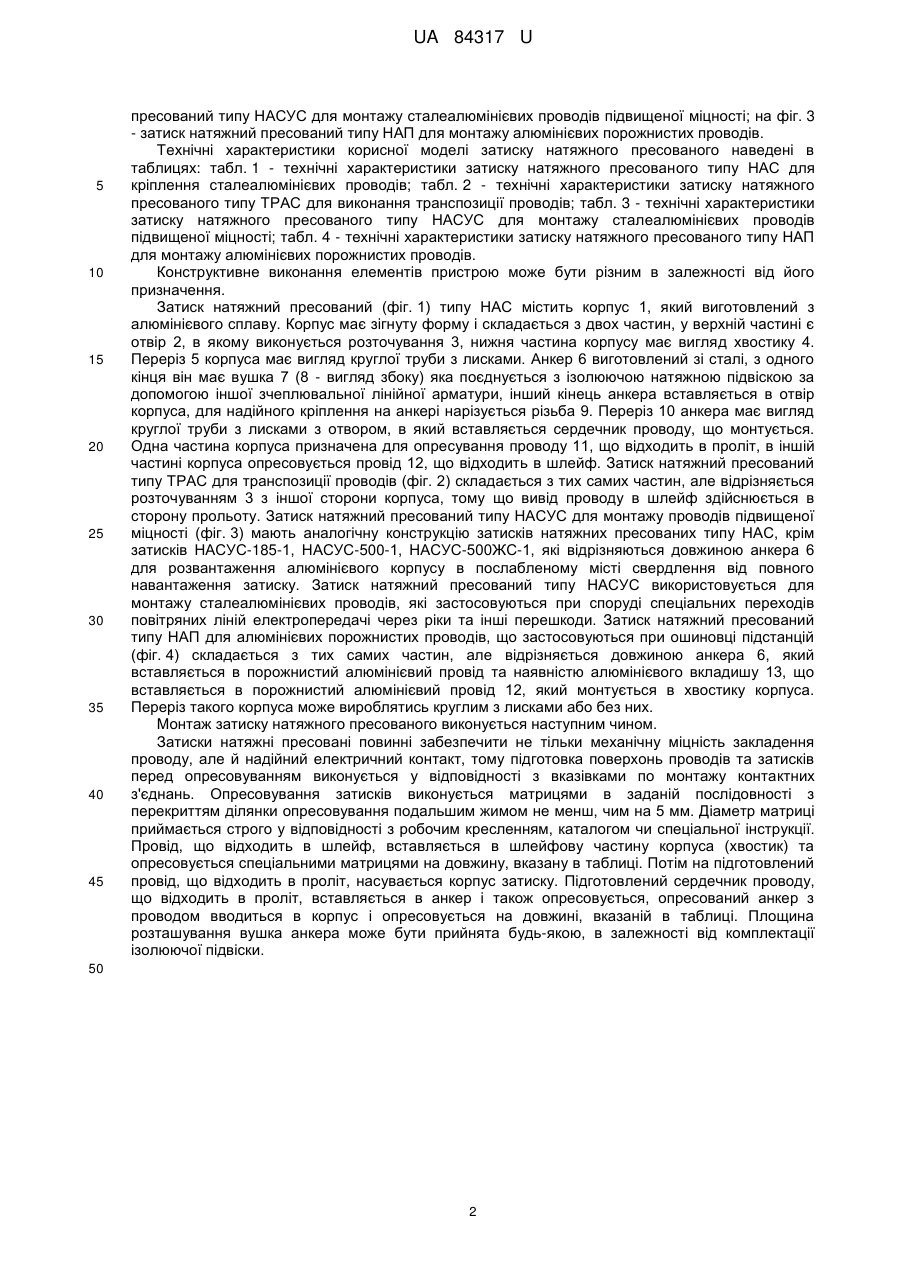

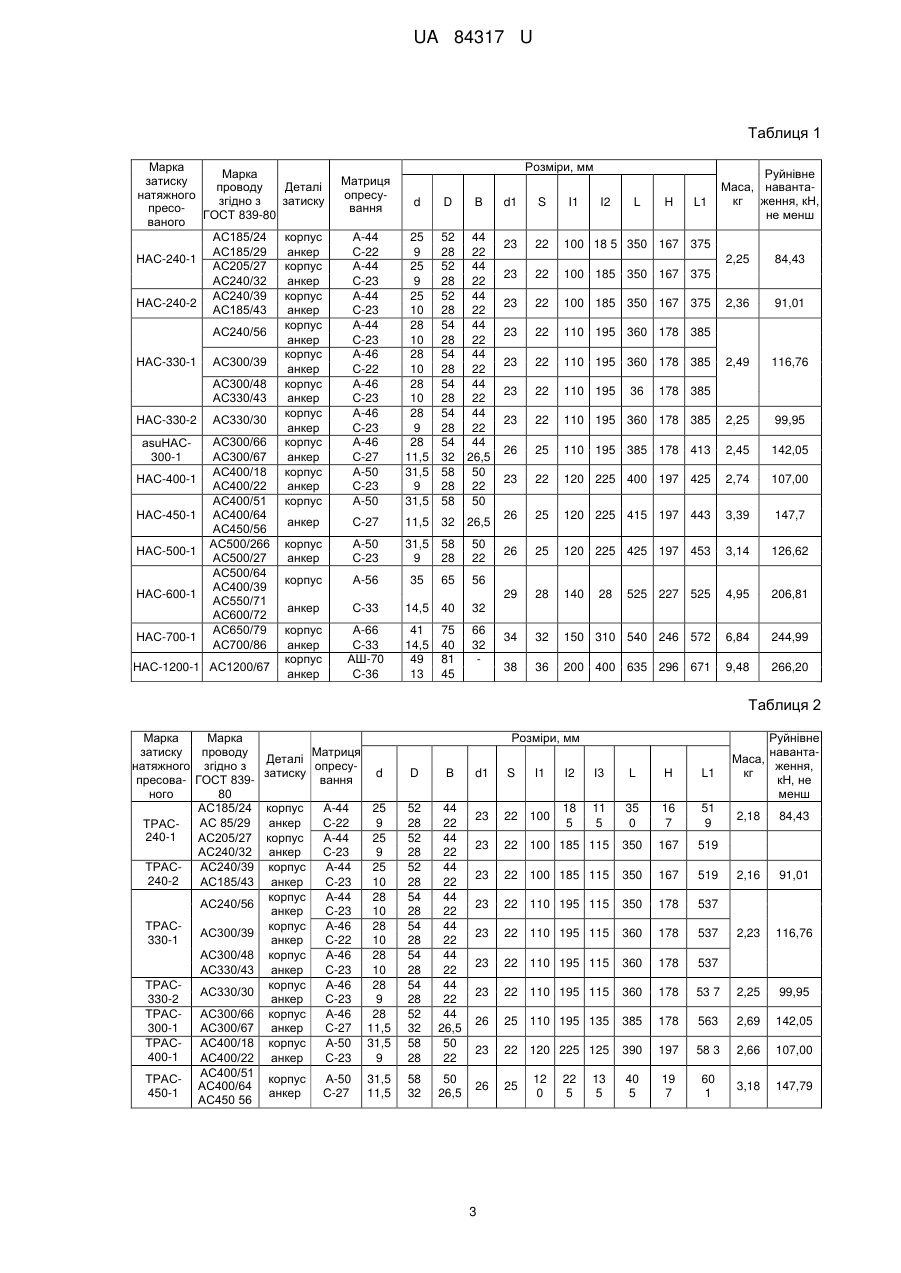

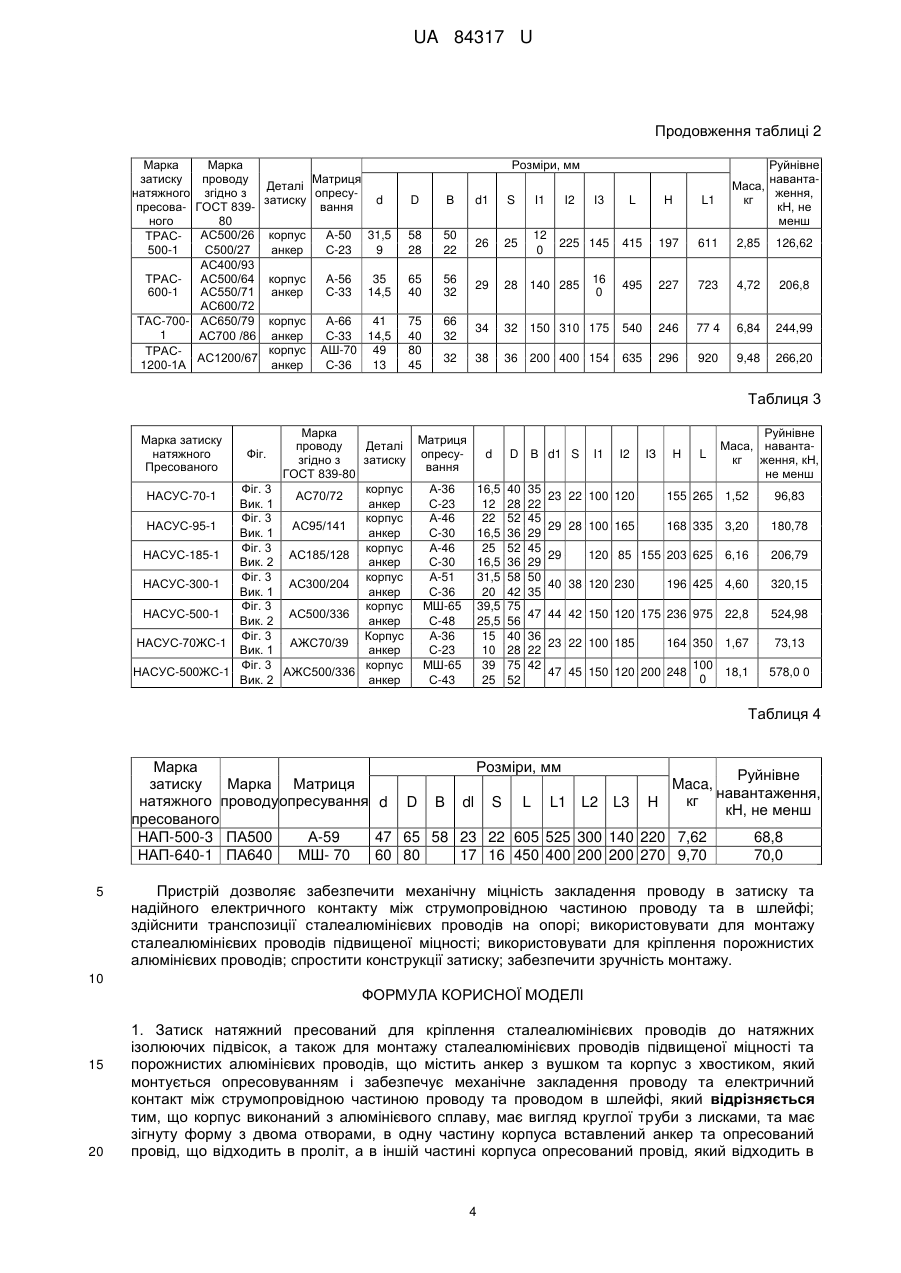

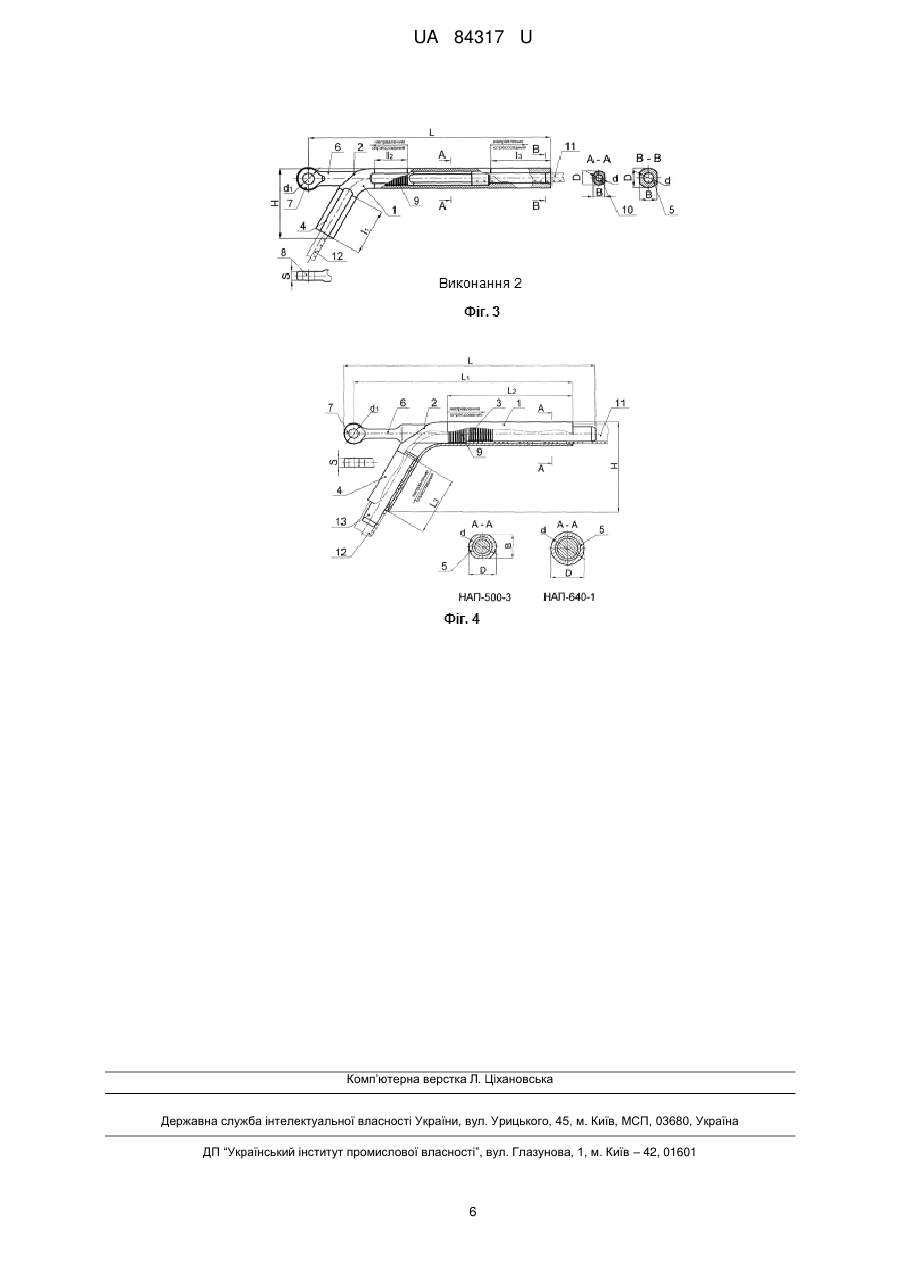

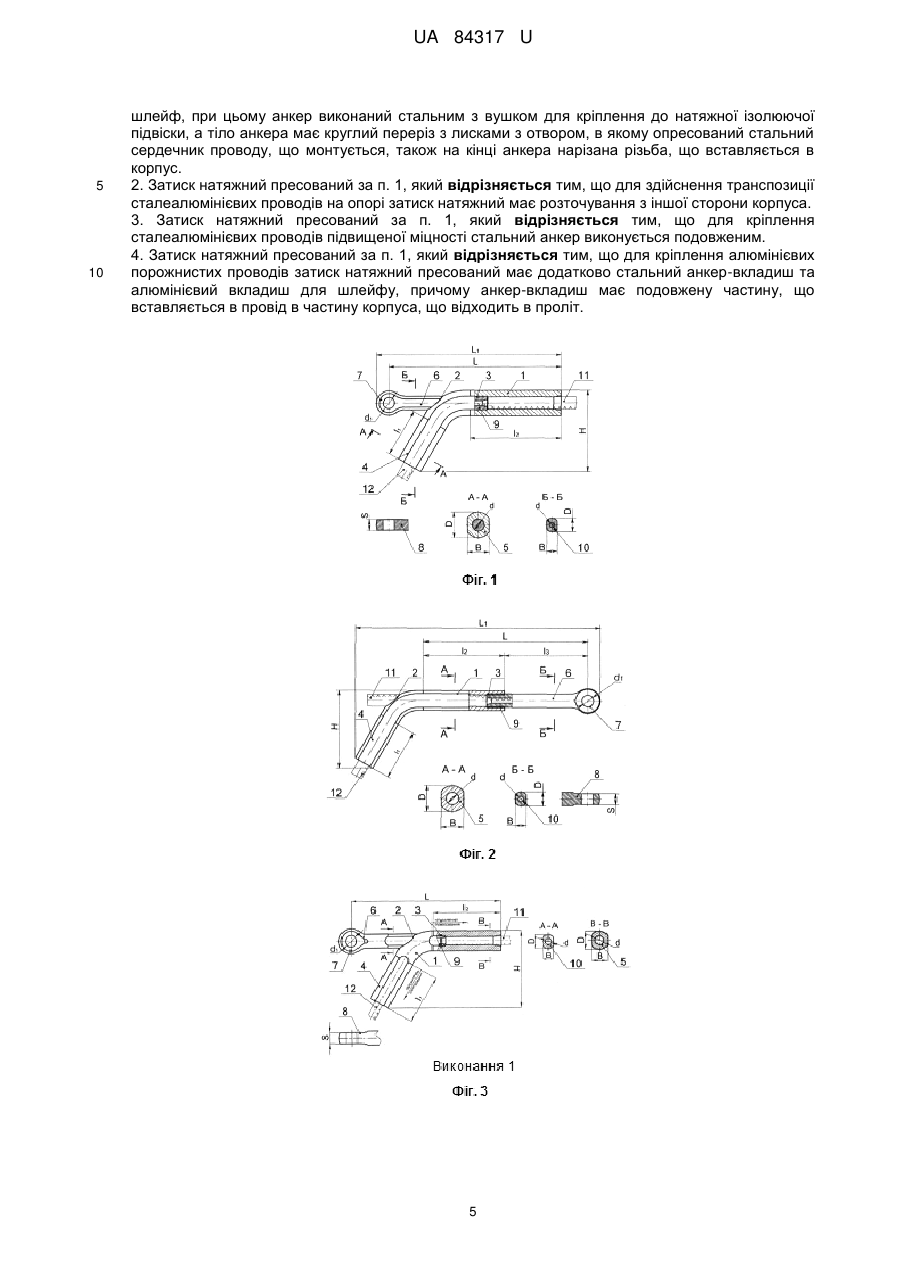

Реферат: UA 84317 U UA 84317 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетики, а саме затисків натяжних пресованих для кріплення сталеалюмінієвих проводів до натяжних ізолюючих підвісок, а також для монтажу сталеалюмінієвих проводів підвищеної міцності та порожнистих алюмінієвих проводів. Найближчим аналогом є "Натяжний затиск" [Патент SU № 736242, 30.05.80 Бюл. № 19], що складається з корпусу, виконаного з двома паралельними отворами, в одному з яких розташовується анкер з вушком з одного боку корпусу, а з іншого - провід, що кріпиться, а в другому отворі кріпиться провід, що відходить в шлейф. Відомий "Натяжний пресований затиск для багатодротових проводів та стальних канатів" (Патент SU № 1014083, 23.04.83 Бюл. №15), що складається з корпусу з вушком, гнучкого елемента, що огинає корпус та вставляється в стальну гільзу, де опресовується провід, що монтується, та втулки, що з'єднує кінці гнучкого елемента. Ознаками найближчих аналогів, що збігаються з ознаками корисної моделі, є наявність елемента з вушком для кріплення до натяжної ізолюючої підвіски та елемента, виконаного у вигляді труби, в якій опресовується провід, що монтується. Технічним результатом корисної моделі є забезпечення механічної міцності закладення проводу в затиску та надійного електричного контакту між струмопровідною частиною проводу та в шлейфі; здійснення транспозиції сталеалюмінієвих проводів на опорі; використання для монтажу сталеалюмінієвих проводів підвищеної міцності; використання для кріплення порожнистих алюмінієвих проводів; спрощення конструкції затиску; забезпечення зручності монтажу. Недоліками "Натяжного затиску" є складність виготовлення корпуса, необхідність робити два отвори в трубі, а також складність монтажу, необхідність використовувати спеціальні овальні матриці або застосовувати додаткові засоби (наприклад, детонувальний шнур). Недоліками "Натяжного пресованого затиску для багатодротових проводів та стальних канатів" є складність конструкції, наявність значної кількості елементів, неможливість використовувати затиск для кріплення сталеалюмінієвих та порожнистих алюмінієвих проводів. В основу корисної моделі поставлена задача спростити конструкцію затиску натяжного та забезпечити зручність монтажу; забезпечити необхідну механічну міцність закладення проводу в затиску та надійного електричного контакту між струмопровідною частиною проводу та в шлейфі; забезпечити можливість здійснення транспозиції сталеалюмінієвих проводів на опорі, або можливість використання для монтажу сталеалюмінієвих проводів підвищеної міцності, або для кріплення порожнистих алюмінієвих проводів. Поставлена задача вирішуються тим, що пристрій містить дві частини: анкер та корпус. Корпус виконаний з алюмінієвого сплаву, що полегшує масу затиску натяжного, має вигляд круглої труби з лисками, корпус має зігнуту форму з двома отворами, в одну частину корпуса вставляється анкер та опресовується провід, що відходить в проліт, а в іншій частині корпуса опресовується провід, який відходить в шлейф, це забезпечує необхідну механічну міцність закладення проводу в затиску та надійного електричного контакту між струмопровідною частиною проводу та в шлейфі. Анкер виконаний стальним з вушком для кріплення до натяжної ізолюючої підвіски, тіло анкера має круглий переріз з лисками з отвором, в якому опресовується стальний сердечник проводу, що монтується. Для підвищення надійності кріплення анкера в корпусі нарізується різьба на кінці анкера, що вставляється в корпус. Для здійснення транспозиції сталеалюмінієвих проводів на опорі затиск натяжний має розточування з іншої сторони корпуса, тому що вивід проводу в шлейф здійснюється в сторону прольоту. Для кріплення сталеалюмінієвих проводів підвищеної міцності стальний анкер виконується подовженим для того, щоб розвантажити алюмінієвий корпус в послабленому місті свердлення від повного навантаження. Для кріплення алюмінієвих порожнистих проводів затиск натяжний пресований складається з стального анкера-вкладиша, алюмінієвого корпусу та алюмінієвого вкладиша для шлейфу. Анкер-вкладиш має подовжену частину, що вставляється в провід в частину корпуса, що відходить в проліт. Алюмінієвий вкладиш вставляється в провід в частину корпуса, що відходить в шлейф. Конструкція затиску натяжного пресованого дозволяє при опресуванні затиску вибирати будь-яку площину розташування вушка в залежності від умов комплектування ізолюючої підвіски та напрямупроводу, який відходить в шлейф. Суть корисної моделі пояснюється кресленням, де на фіг. 1 - показаний затиск натяжний пресований типу НАС для кріплення сталеалюмінієвих проводів; на фіг. 2 - затиск натяжний пресований типу ТРАС для виконання транспозиції проводів; на фіг. 3 - затиск натяжний 1 UA 84317 U 5 10 15 20 25 30 35 40 45 пресований типу НАСУС для монтажу сталеалюмінієвих проводів підвищеної міцності; на фіг. 3 - затиск натяжний пресований типу НАП для монтажу алюмінієвих порожнистих проводів. Технічні характеристики корисної моделі затиску натяжного пресованого наведені в таблицях: табл. 1 - технічні характеристики затиску натяжного пресованого типу НАС для кріплення сталеалюмінієвих проводів; табл. 2 - технічні характеристики затиску натяжного пресованого типу ТРАС для виконання транспозиції проводів; табл. 3 - технічні характеристики затиску натяжного пресованого типу НАСУС для монтажу сталеалюмінієвих проводів підвищеної міцності; табл. 4 - технічні характеристики затиску натяжного пресованого типу НАП для монтажу алюмінієвих порожнистих проводів. Конструктивне виконання елементів пристрою може бути різним в залежності від його призначення. Затиск натяжний пресований (фіг. 1) типу НАС містить корпус 1, який виготовлений з алюмінієвого сплаву. Корпус має зігнуту форму і складається з двох частин, у верхній частині є отвір 2, в якому виконується розточування 3, нижня частина корпусу має вигляд хвостику 4. Переріз 5 корпуса має вигляд круглої труби з лисками. Анкер 6 виготовлений зі сталі, з одного кінця він має вушка 7 (8 - вигляд збоку) яка поєднується з ізолюючою натяжною підвіскою за допомогою іншої зчеплювальної лінійної арматури, інший кінець анкера вставляється в отвір корпуса, для надійного кріплення на анкері нарізується різьба 9. Переріз 10 анкера має вигляд круглої труби з лисками з отвором, в який вставляється сердечник проводу, що монтується. Одна частина корпуса призначена для опресування проводу 11, що відходить в проліт, в іншій частині корпуса опресовується провід 12, що відходить в шлейф. Затиск натяжний пресований типу ТРАС для транспозиції проводів (фіг. 2) складається з тих самих частин, але відрізняється розточуванням 3 з іншої сторони корпуса, тому що вивід проводу в шлейф здійснюється в сторону прольоту. Затиск натяжний пресований типу НАСУС для монтажу проводів підвищеної міцності (фіг. 3) мають аналогічну конструкцію затисків натяжних пресованих типу НАС, крім затисків НАСУС-185-1, НАСУС-500-1, НАСУС-500ЖС-1, які відрізняються довжиною анкера 6 для розвантаження алюмінієвого корпусу в послабленому місті свердлення від повного навантаження затиску. Затиск натяжний пресований типу НАСУС використовується для монтажу сталеалюмінієвих проводів, які застосовуються при споруді спеціальних переходів повітряних ліній електропередачі через ріки та інші перешкоди. Затиск натяжний пресований типу НАП для алюмінієвих порожнистих проводів, що застосовуються при ошиновці підстанцій (фіг. 4) складається з тих самих частин, але відрізняється довжиною анкера 6, який вставляється в порожнистий алюмінієвий провід та наявністю алюмінієвого вкладишу 13, що вставляється в порожнистий алюмінієвий провід 12, який монтується в хвостику корпуса. Переріз такого корпуса може вироблятись круглим з лисками або без них. Монтаж затиску натяжного пресованого виконується наступним чином. Затиски натяжні пресовані повинні забезпечити не тільки механічну міцність закладення проводу, але й надійний електричний контакт, тому підготовка поверхонь проводів та затисків перед опресовуванням виконується у відповідності з вказівками по монтажу контактних з'єднань. Опресовування затисків виконується матрицями в заданій послідовності з перекриттям ділянки опресовування подальшим жимом не менш, чим на 5 мм. Діаметр матриці приймається строго у відповідності з робочим кресленням, каталогом чи спеціальної інструкції. Провід, що відходить в шлейф, вставляється в шлейфову частину корпуса (хвостик) та опресовується спеціальними матрицями на довжину, вказану в таблиці. Потім на підготовлений провід, що відходить в проліт, насувається корпус затиску. Підготовлений сердечник проводу, що відходить в проліт, вставляється в анкер і також опресовується, опресований анкер з проводом вводиться в корпус і опресовується на довжині, вказаній в таблиці. Площина розташування вушка анкера може бути прийнята будь-якою, в залежності від комплектації ізолюючої підвіски. 50 2 UA 84317 U Таблиця 1 Марка Марка затиску проводу натяжного згідно зпресоГОСТ 839-80 ваного АС185/24 АС185/29 НАС-240-1 АС205/27 АС240/32 АС240/39 НАС-240-2 АС185/43 АС240/56 НАС-330-1 АС300/39 АС300/48 АС330/43 НАС-330-2 АС330/30 asuНАС300-1 АС300/66 АС300/67 АС400/18 АС400/22 АС400/51 АС400/64 АС450/56 АС500/266 АС500/27 АС500/64 АС400/39 АС550/71 АС600/72 АС650/79 АС700/86 НАС-400-1 НАС-450-1 НАС-500-1 НАС-600-1 НАС-700-1 НАС-1200-1 АС1200/67 Розміри, мм Деталі затиску Матриця опресування корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус d D В А-44 С-22 А-44 С-23 А-44 С-23 А-44 С-23 А-46 С-22 А-46 С-23 А-46 С-23 А-46 С-27 А-50 С-23 А-50 25 9 25 9 25 10 28 10 28 10 28 10 28 9 28 11,5 31,5 9 31,5 52 28 52 28 52 28 54 28 54 28 54 28 54 28 54 32 58 28 58 44 22 44 22 44 22 44 22 44 22 44 22 44 22 44 26,5 50 22 50 анкер С-27 11,5 32 26,5 корпус анкер А-50 С-23 31,5 9 58 28 50 22 корпус А-56 35 65 56 анкер С-33 14,5 40 32 корпус анкер корпус анкер А-66 С-33 АШ-70 С-36 41 14,5 49 13 75 40 81 45 66 32 Руйнівне Маса, навантакг ження, кН, не менш d1 S I1 I2 L H L1 23 22 100 18 5 350 167 375 23 22 100 185 350 167 375 23 22 100 185 350 167 375 23 22 110 195 360 178 385 23 22 110 195 360 178 385 23 22 110 195 23 22 26 2,25 84,43 2,36 91,01 2,49 116,76 110 195 360 178 385 2,25 99,95 25 110 195 385 178 413 2,45 142,05 23 22 120 225 400 197 425 2,74 107,00 26 25 120 225 415 197 443 3,39 147,7 26 25 120 225 425 197 453 3,14 126,62 29 28 140 525 227 525 4,95 206,81 34 32 150 310 540 246 572 6,84 244,99 38 36 200 400 635 296 671 9,48 266,20 28 36 178 385 Таблиця 2 Марка Марка затиску проводу натяжного згідно з пресова- ГОСТ 839ного 80 АС185/24 АС 85/29 ТРАС240-1 АС205/27 АС240/32 АС240/39 ТРАС240-2 АС185/43 АС240/56 ТРАС330-1 АС300/39 АС300/48 АС330/43 ТРАС330-2 ТРАС300-1 ТРАС400-1 ТРАС450-1 АС330/30 АС300/66 АС300/67 АС400/18 АС400/22 АС400/51 АС400/64 АС450 56 Розміри, мм Матриця Деталі опресузатиску вання d D В корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер корпус анкер А-44 С-22 А-44 С-23 А-44 С-23 А-44 С-23 А-46 С-22 А-46 С-23 А-46 С-23 А-46 С-27 А-50 С-23 25 9 25 9 25 10 28 10 28 10 28 10 28 9 28 11,5 31,5 9 52 28 52 28 52 28 54 28 54 28 54 28 54 28 52 32 58 28 44 22 44 22 44 22 44 22 44 22 44 22 44 22 44 26,5 50 22 корпус анкер А-50 С-27 31,5 11,5 58 32 50 26,5 I2 І3 L Н L1 18 5 11 5 35 0 16 7 51 9 23 22 100 185 115 350 167 519 23 22 100 185 115 350 167 519 23 22 110 195 115 350 178 537 23 22 110 195 115 360 178 537 23 22 110 195 115 360 178 537 23 22 110 195 115 360 178 26 25 110 195 135 385 23 22 120 225 125 26 25 Руйнівне навантаМаса, ження, кг кН, не менш d1 S 23 22 100 3 I1 12 0 22 5 13 5 2,18 84,43 2,16 91,01 2,23 116,76 53 7 2,25 99,95 178 563 2,69 142,05 390 197 58 3 2,66 107,00 40 5 19 7 60 1 3,18 147,79 UA 84317 U Продовження таблиці 2 Марка Марка затиску проводу натяжного згідно з пресова- ГОСТ 839ного 80 АС500/26 ТРАС500-1 С500/27 АС400/93 ТРАСАС500/64 600-1 АС550/71 АС600/72 ТАС-700- АС650/79 1 АС700 /86 ТРАСАС1200/67 1200-1А Розміри, мм Матриця Деталі опресузатиску вання d D В d1 S I1 12 0 L Н L1 225 145 415 197 611 2,85 126,62 I2 І3 Руйнівне навантаМаса, ження, кг кН, не менш корпус анкер А-50 С-23 31,5 9 58 28 50 22 26 25 корпус анкер А-56 С-33 35 14,5 65 40 56 32 29 28 140 285 16 0 495 227 723 4,72 206,8 А-66 41 С-33 14,5 АШ-70 49 С-36 13 75 40 80 45 66 32 34 32 150 310 175 540 246 77 4 6,84 244,99 32 38 36 200 400 154 635 296 920 9,48 266,20 корпус анкер корпус анкер Таблиця 3 Марка затиску натяжного Пресованого Фіг. Фіг. 3 Вик. 1 Фіг. 3 НАСУС-95-1 Вик. 1 Фіг. 3 НАСУС-185-1 Вик. 2 Фіг. 3 НАСУС-300-1 Вик. 1 Фіг. 3 НАСУС-500-1 Вик. 2 Фіг. 3 НАСУС-70ЖС-1 Вик. 1 Фіг. 3 НАСУС-500ЖС-1 Вик. 2 НАСУС-70-1 Марка Матриця проводу Деталі опресуd D В d1 S I1 I2 ІЗ згідно з затиску вання ГОСТ 839-80 корпус А-36 16,5 40 35 АС70/72 23 22 100 120 анкер С-23 12 28 22 корпус А-46 22 52 45 АС95/141 29 28 100 165 анкер С-30 16,5 36 29 корпус А-46 25 52 45 АС185/128 29 120 85 155 анкер С-30 16,5 36 29 корпус А-51 31,5 58 50 АС300/204 40 38 120 230 анкер С-36 20 42 35 корпус МШ-65 39,5 75 АС500/336 47 44 42 150 120 175 анкер С-48 25,5 56 Корпус А-36 15 40 36 АЖС70/39 23 22 100 185 анкер С-23 10 28 22 корпус МШ-65 39 75 42 АЖС500/336 47 45 150 120 200 анкер С-43 25 52 Н L Руйнівне Маса, навантакг ження, кН, не менш 155 265 1,52 96,83 168 335 3,20 180,78 203 625 6,16 206,79 196 425 4,60 320,15 236 975 22,8 524,98 164 350 1,67 73,13 100 248 18,1 0 578,0 0 Таблиця 4 Марка Розміри, мм Руйнівне затиску Марка Матриця Maca, навантаження, натяжного проводу опресування d D В dl S L L1 L2 L3 H кг кН, не менш пресованого НАП-500-3 ПА500 А-59 47 65 58 23 22 605 525 300 140 220 7,62 68,8 НАП-640-1 ПА640 МШ- 70 60 80 17 16 450 400 200 200 270 9,70 70,0 5 Пристрій дозволяє забезпечити механічну міцність закладення проводу в затиску та надійного електричного контакту між струмопровідною частиною проводу та в шлейфі; здійснити транспозиції сталеалюмінієвих проводів на опорі; використовувати для монтажу сталеалюмінієвих проводів підвищеної міцності; використовувати для кріплення порожнистих алюмінієвих проводів; спростити конструкції затиску; забезпечити зручність монтажу. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Затиск натяжний пресований для кріплення сталеалюмінієвих проводів до натяжних ізолюючих підвісок, а також для монтажу сталеалюмінієвих проводів підвищеної міцності та порожнистих алюмінієвих проводів, що містить анкер з вушком та корпус з хвостиком, який монтується опресовуванням і забезпечує механічне закладення проводу та електричний контакт між струмопровідною частиною проводу та проводом в шлейфі, який відрізняється тим, що корпус виконаний з алюмінієвого сплаву, має вигляд круглої труби з лисками, та має зігнуту форму з двома отворами, в одну частину корпуса вставлений анкер та опресований провід, що відходить в проліт, а в іншій частині корпуса опресований провід, який відходить в 4 UA 84317 U 5 10 шлейф, при цьому анкер виконаний стальним з вушком для кріплення до натяжної ізолюючої підвіски, а тіло анкера має круглий переріз з лисками з отвором, в якому опресований стальний сердечник проводу, що монтується, також на кінці анкера нарізана різьба, що вставляється в корпус. 2. Затиск натяжний пресований за п. 1, який відрізняється тим, що для здійснення транспозиції сталеалюмінієвих проводів на опорі затиск натяжний має розточування з іншої сторони корпуса. 3. Затиск натяжний пресований за п. 1, який відрізняється тим, що для кріплення сталеалюмінієвих проводів підвищеної міцності стальний анкер виконується подовженим. 4. Затиск натяжний пресований за п. 1, який відрізняється тим, що для кріплення алюмінієвих порожнистих проводів затиск натяжний пресований має додатково стальний анкер-вкладиш та алюмінієвий вкладиш для шлейфу, причому анкер-вкладиш має подовжену частину, що вставляється в провід в частину корпуса, що відходить в проліт. 5 UA 84317 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
