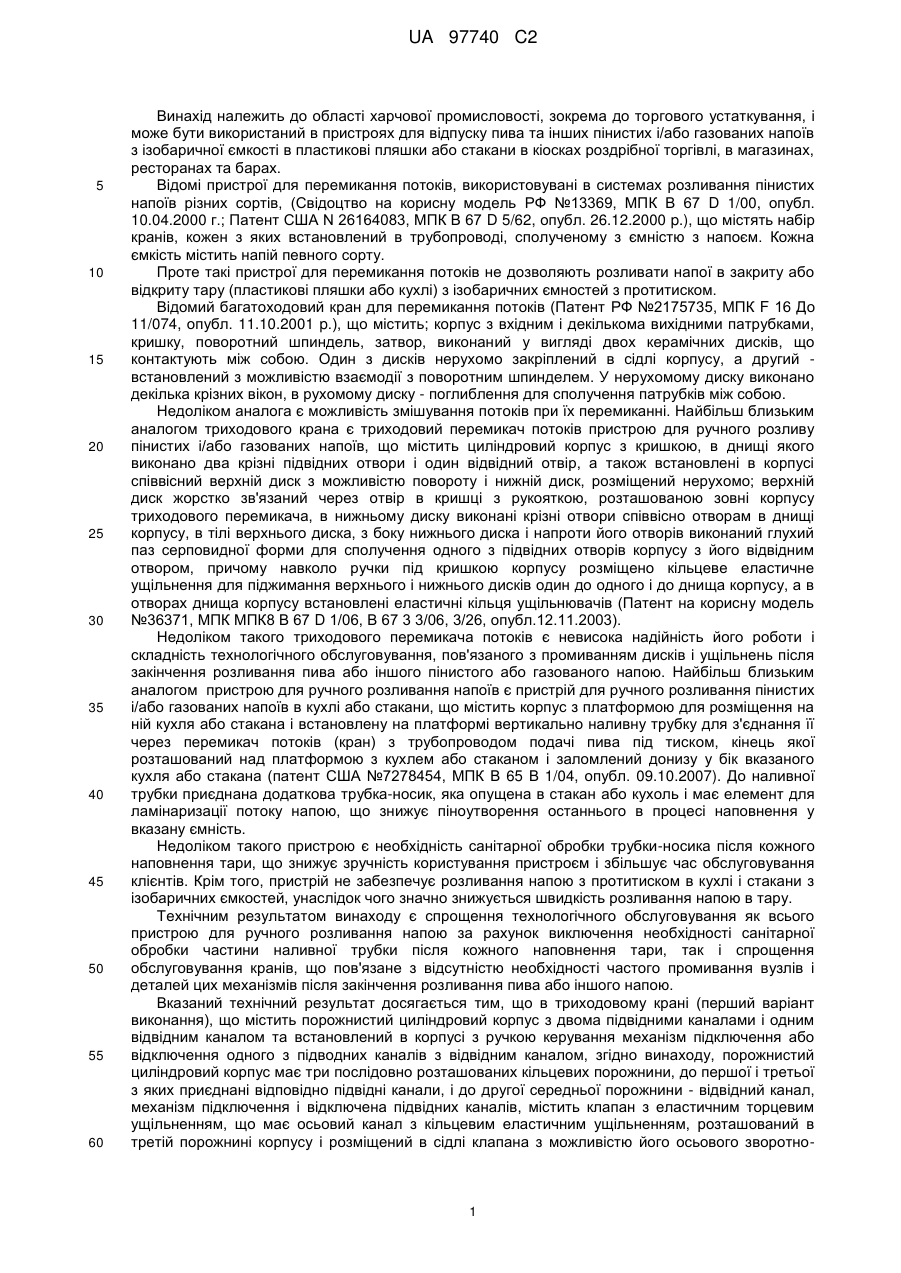

Пристрій для розливання газованих напоїв та триходовий кран (варіанти)

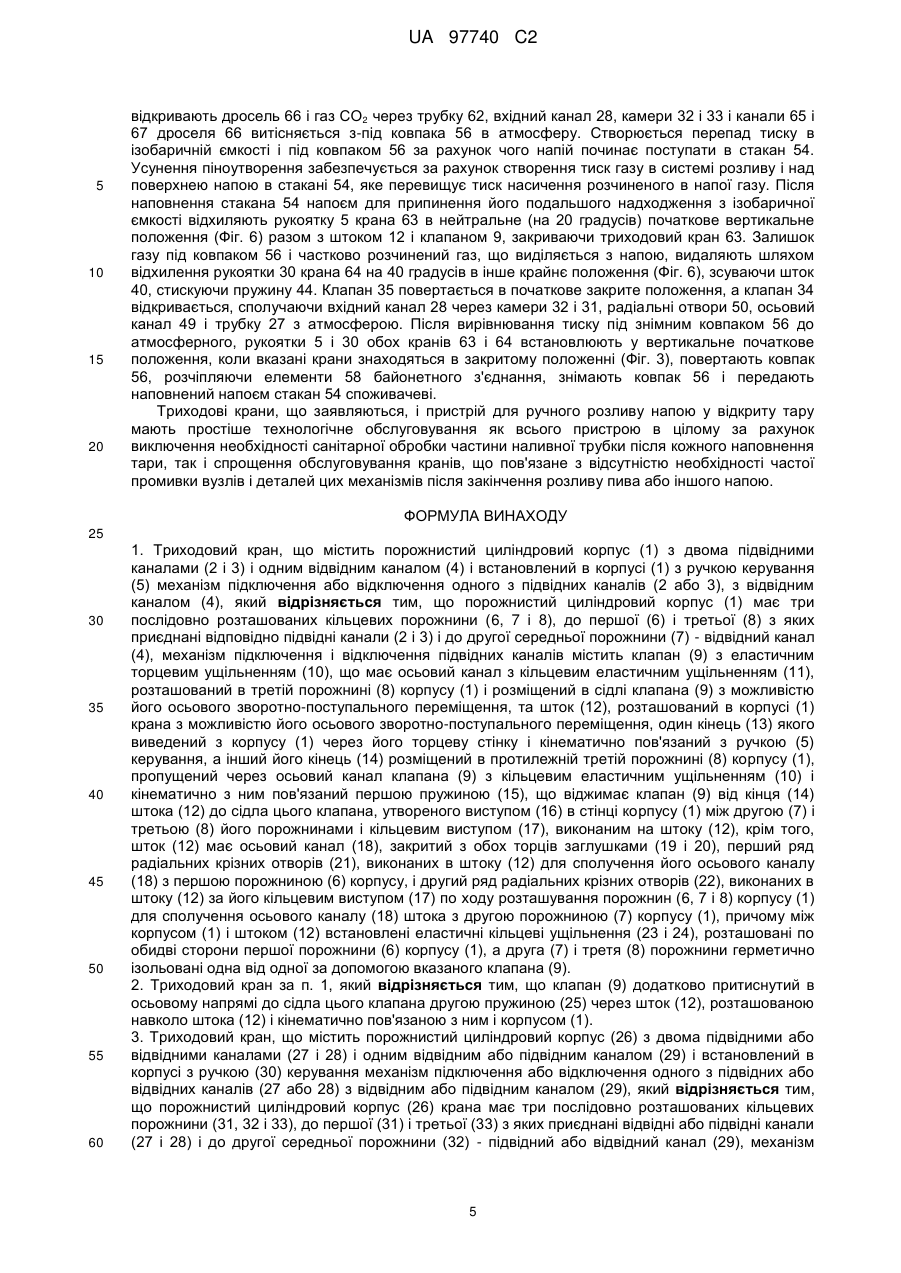

1. Триходовий кран, що містить порожнистий циліндровий корпус (1) з двома підвідними каналами (2 і 3) і одним відвідним каналом (4) і встановлений в корпусі (1) з ручкою керування (5) механізм підключення або відключення одного з підвідних каналів (2 або 3), з відвідним каналом (4), який відрізняється тим, що порожнистий циліндровий корпус (1) має три послідовно розташованих кільцевих порожнини (6, 7 і 8), до першої (6) і третьої (8) з яких приєднані відповідно підвідні канали (2 і 3) і до другої середньої порожнини (7) - відвідний канал (4), механізм підключення і відключення підвідних каналів містить клапан (9) з еластичним торцевим ущільненням (10), що має осьовий канал з кільцевим еластичним ущільненням (11), розташований в третій порожнині (8) корпусу (1) і розміщений в сідлі клапана (9) з можливістю його осьового зворотно-поступального переміщення, та шток (12), розташований в корпусі (1) крана з можливістю його осьового зворотно-поступального переміщення, один кінець (13) якого виведений з корпусу (1) через його торцеву стінку і кінематично пов'язаний з ручкою (5) керування, а інший його кінець (14) розміщений в протилежній третій порожнині (8) корпусу (1), пропущений через осьовий канал клапана (9) з кільцевим еластичним ущільненням (10) і кінематично з ним пов'язаний першою пружиною (15), що віджимає клапан (9) від кінця (14) штока (12) до сідла цього клапана, утвореного виступом (16) в стінці корпусу (1) між другою (7) і третьою (8) його порожнинами і кільцевим виступом (17), виконаним на штоку (12), крім того, шток (12) має осьовий канал (18), закритий з обох торців заглушками (19 і 20), перший ряд радіальних крізних отворів (21), виконаних в штоку (12) для сполучення його осьового каналу (18) з першою порожниною (6) корпусу, і другий ряд радіальних крізних отворів (22), виконаних в штоку (12) за його кільцевим виступом (17) по ходу розташування порожнин (6, 7 і 8) корпусу (1) для сполучення осьового каналу (18) штока з другою порожниною (7) корпусу (1), причому між корпусом (1) і штоком (12) встановлені еластичні кільцеві ущільнення (23 і 24), розташовані по обидві сторони першої порожнини (6) корпусу (1), а друга (7) і третя (8) порожнини герметично ізольовані одна від одної за допомогою вказаного клапана (9).

2. Триходовий кран за п. 1, який відрізняється тим, що клапан (9) додатково притиснутий в осьовому напрямі до сідла цього клапана другою пружиною (25) через шток (12), розташованою навколо штока (12) і кінематично пов'язаною з ним і корпусом (1).

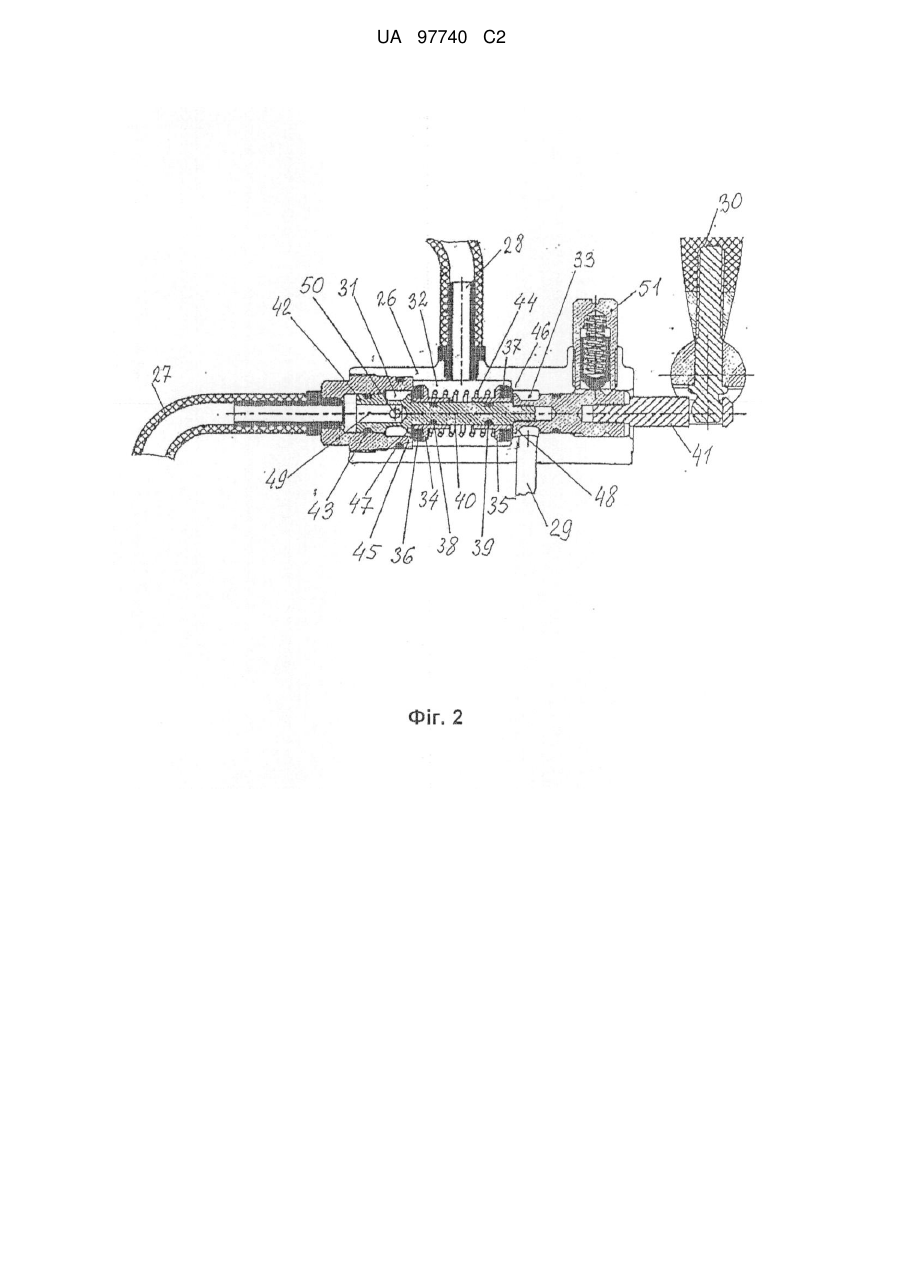

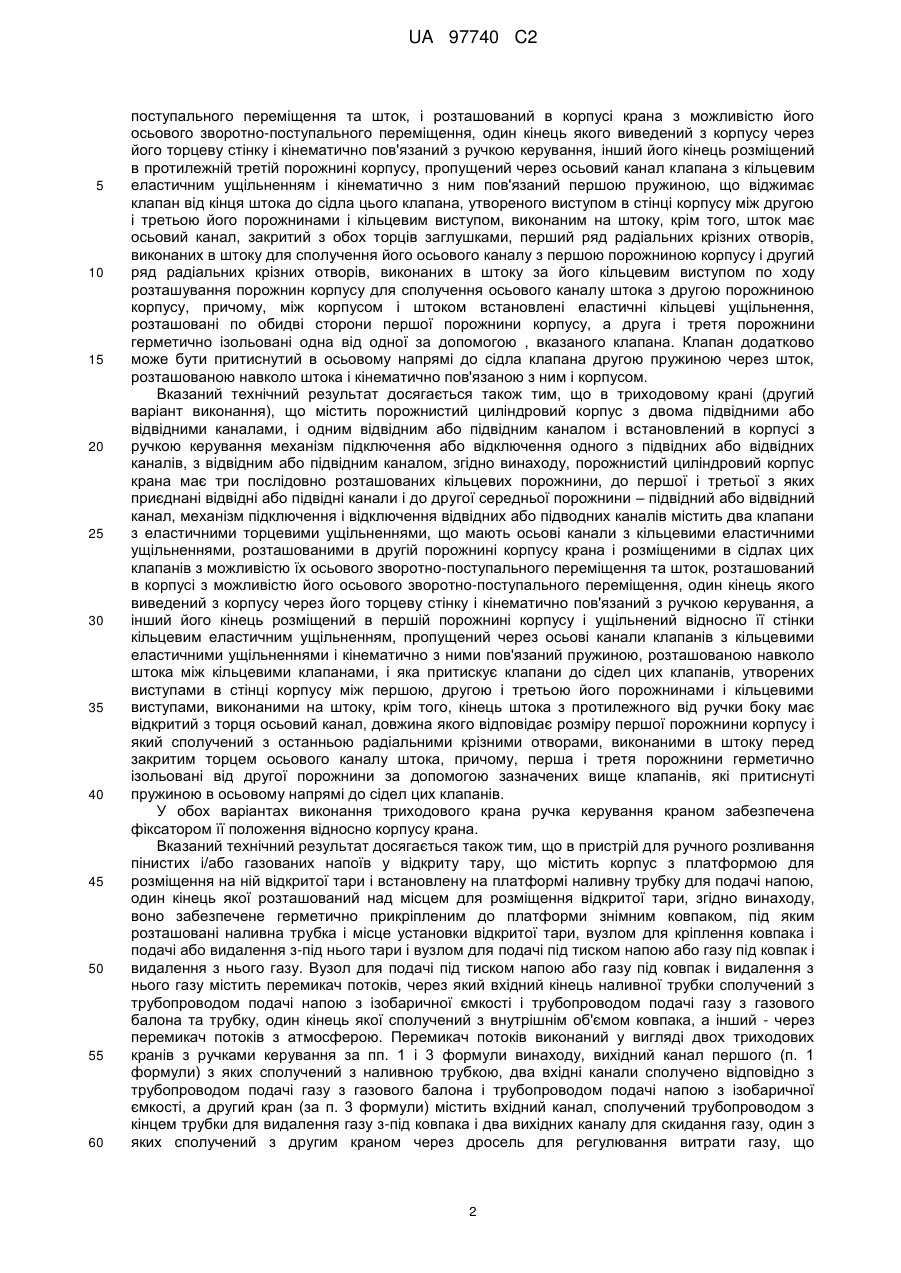

3. Триходовий кран, що містить порожнистий циліндровий корпус (26) з двома підвідними або відвідними каналами (27 і 28) і одним відвідним або підвідним каналом (29) і встановлений в корпусі з ручкою (30) керування механізм підключення або відключення одного з підвідних або відвідних каналів (27 або 28) з відвідним або підвідним каналом (29), який відрізняється тим, що порожнистий циліндровий корпус (26) крана має три послідовно розташованих кільцевих порожнини (31, 32 і 33), до першої (31) і третьої (33) з яких приєднані відвідні або підвідні канали (27 і 28) і до другої середньої порожнини (32) - підвідний або відвідний канал (29), механізм підключення і відключення відвідних або підвідних каналів (26 і 27) містить два клапани (34 і 35) з еластичними торцевими ущільненнями (36 і 37), що мають осьові канали з кільцевими еластичними ущільненнями (38 і 39), розташованими в другій порожнині (32) корпусу (26) крана і розміщеними в сідлах цих клапанів (34 і 35) з можливістю їх осьового зворотно-поступального переміщення, і шток (40), розташований в корпусі (26) з можливістю його осьового зворотно-поступального переміщення, один кінець (41) якого виведений з корпусу (26) через його торцеву стінку і кінематично пов'язаний з ручкою (30) керування, а інший його кінець (42) розміщений в першій порожнині (31) корпусу і ущільнений відносно її стінки кільцевим еластичним ущільненням 43, пропущений через осьові канали клапанів (34 і 35) з кільцевими еластичними ущільненнями і кінематично з ними пов'язаний пружиною (44), що розташована навколо штока (40) між кільцевими клапанами (34 і 35) і притискує клапани до сідел цих клапанів, утворених виступами (45 і 46) в стінці корпусу (26) між першою, другою і третьою його порожнинами (31, 32 і 33) і кільцевими виступами (47 і 48), виконаними на штоку (40), крім того, кінець (42) штока з протилежного від ручки (30) боку має відкритий з торця осьовий канал (49), довжина якого відповідає розміру першої порожнини (31) корпусу і який сполучений з останньою радіальними крізними отворами (50), виконаними в штоку (40) перед закритим торцем осьового каналу (49) штока, причому перша (31) і третя (33) порожнини герметично ізольовані від другої порожнини (32) за допомогою вказаних вище клапанів (34 і 35), які притиснуті пружиною (44) в осьовому напрямі до сідел цих клапанів.

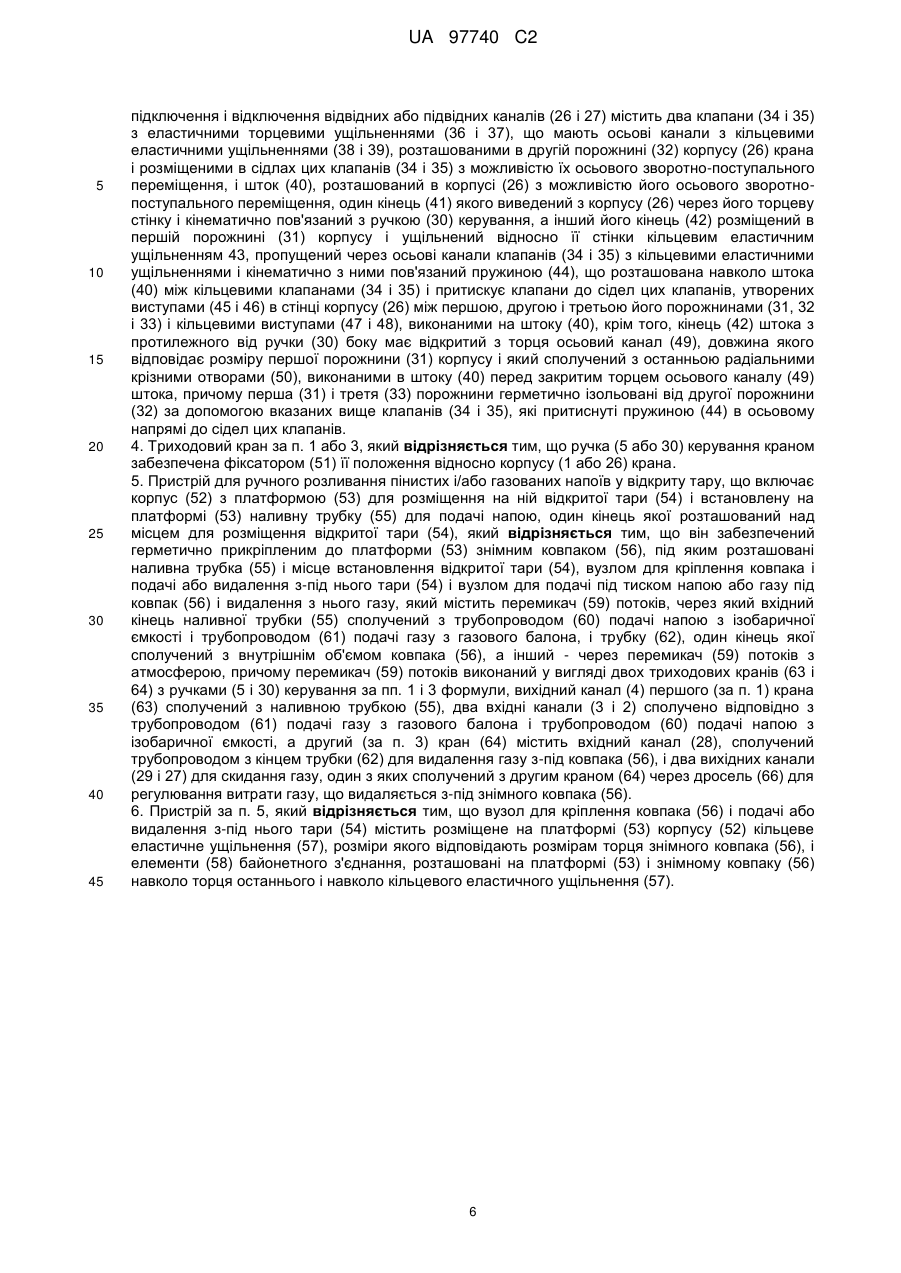

4. Триходовий кран за п. 1 або 3, який відрізняється тим, що ручка (5 або 30) керування краном забезпечена фіксатором (51) її положення відносно корпусу (1 або 26) крана.

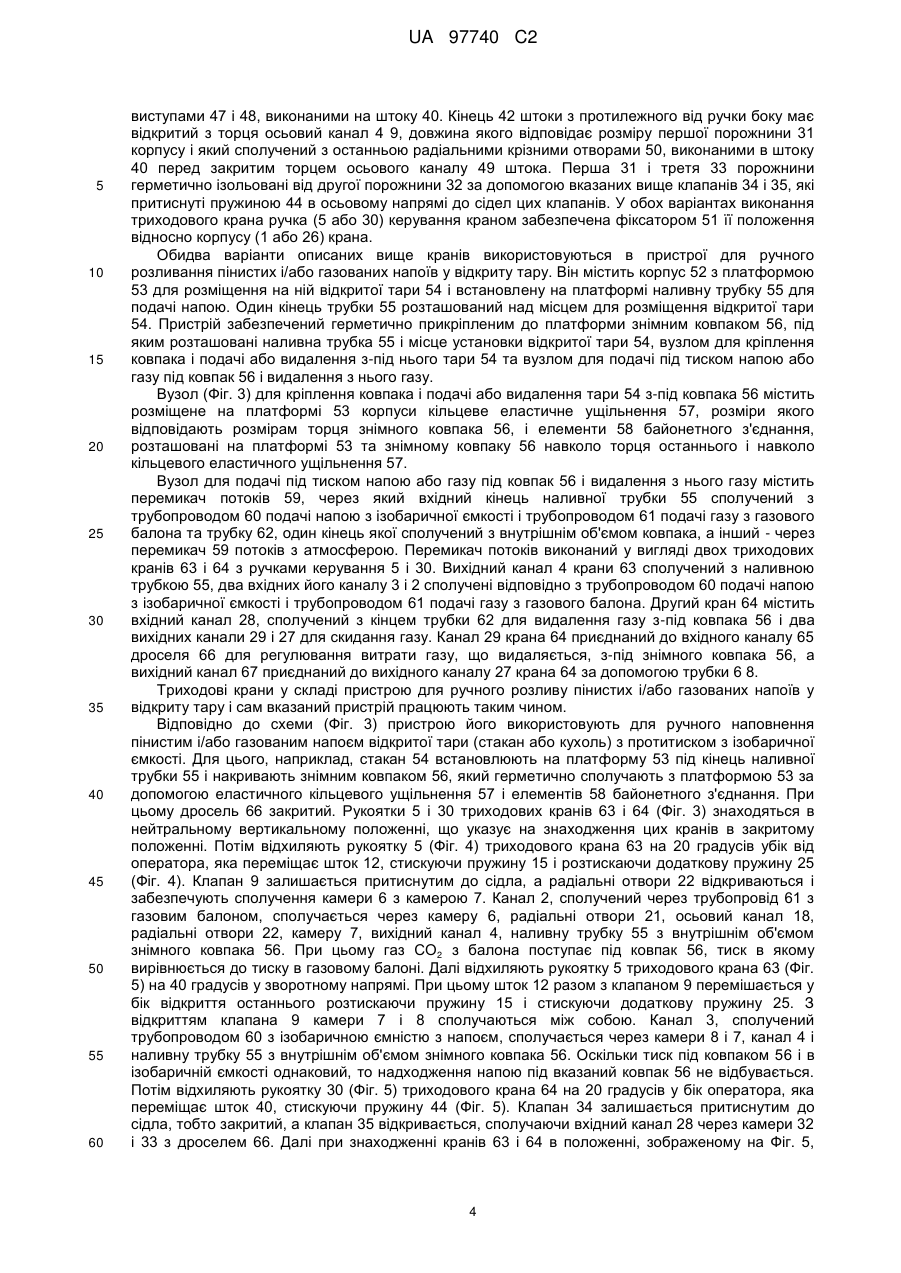

5. Пристрій для ручного розливання пінистих і/або газованих напоїв у відкриту тару, що включає корпус (52) з платформою (53) для розміщення на ній відкритої тари (54) і встановлену на платформі (53) наливну трубку (55) для подачі напою, один кінець якої розташований над місцем для розміщення відкритої тари (54), який відрізняється тим, що він забезпечений герметично прикріпленим до платформи (53) знімним ковпаком (56), під яким розташовані наливна трубка (55) і місце встановлення відкритої тари (54), вузлом для кріплення ковпака і подачі або видалення з-під нього тари (54) і вузлом для подачі під тиском напою або газу під ковпак (56) і видалення з нього газу, який містить перемикач (59) потоків, через який вхідний кінець наливної трубки (55) сполучений з трубопроводом (60) подачі напою з ізобаричної ємкості і трубопроводом (61) подачі газу з газового балона, і трубку (62), один кінець якої сполучений з внутрішнім об'ємом ковпака (56), а інший - через перемикач (59) потоків з атмосферою, причому перемикач (59) потоків виконаний у вигляді двох триходових кранів (63 і 64) з ручками (5 і 30) керування за пп. 1 і 3 формули, вихідний канал (4) першого (за п. 1) крана (63) сполучений з наливною трубкою (55), два вхідні канали (3 і 2) сполучено відповідно з трубопроводом (61) подачі газу з газового балона і трубопроводом (60) подачі напою з ізобаричної ємкості, а другий (за п. 3) кран (64) містить вхідний канал (28), сполучений трубопроводом з кінцем трубки (62) для видалення газу з-під ковпака (56), і два вихідних канали (29 і 27) для скидання газу, один з яких сполучений з другим краном (64) через дросель (66) для регулювання витрати газу, що видаляється з-під знімного ковпака (56).

6. Пристрій за п. 5, який відрізняється тим, що вузол для кріплення ковпака (56) і подачі або видалення з-під нього тари (54) містить розміщене на платформі (53) корпусу (52) кільцеве еластичне ущільнення (57), розміри якого відповідають розмірам торця знімного ковпака (56), і елементи (58) байонетного з'єднання, розташовані на платформі (53) і знімному ковпаку (56) навколо торця останнього і навколо кільцевого еластичного ущільнення (57).
