Пристрій для заміни розливної труби з заглушкою в установці лиття для виготовлення металургійної продукції
Формула / Реферат

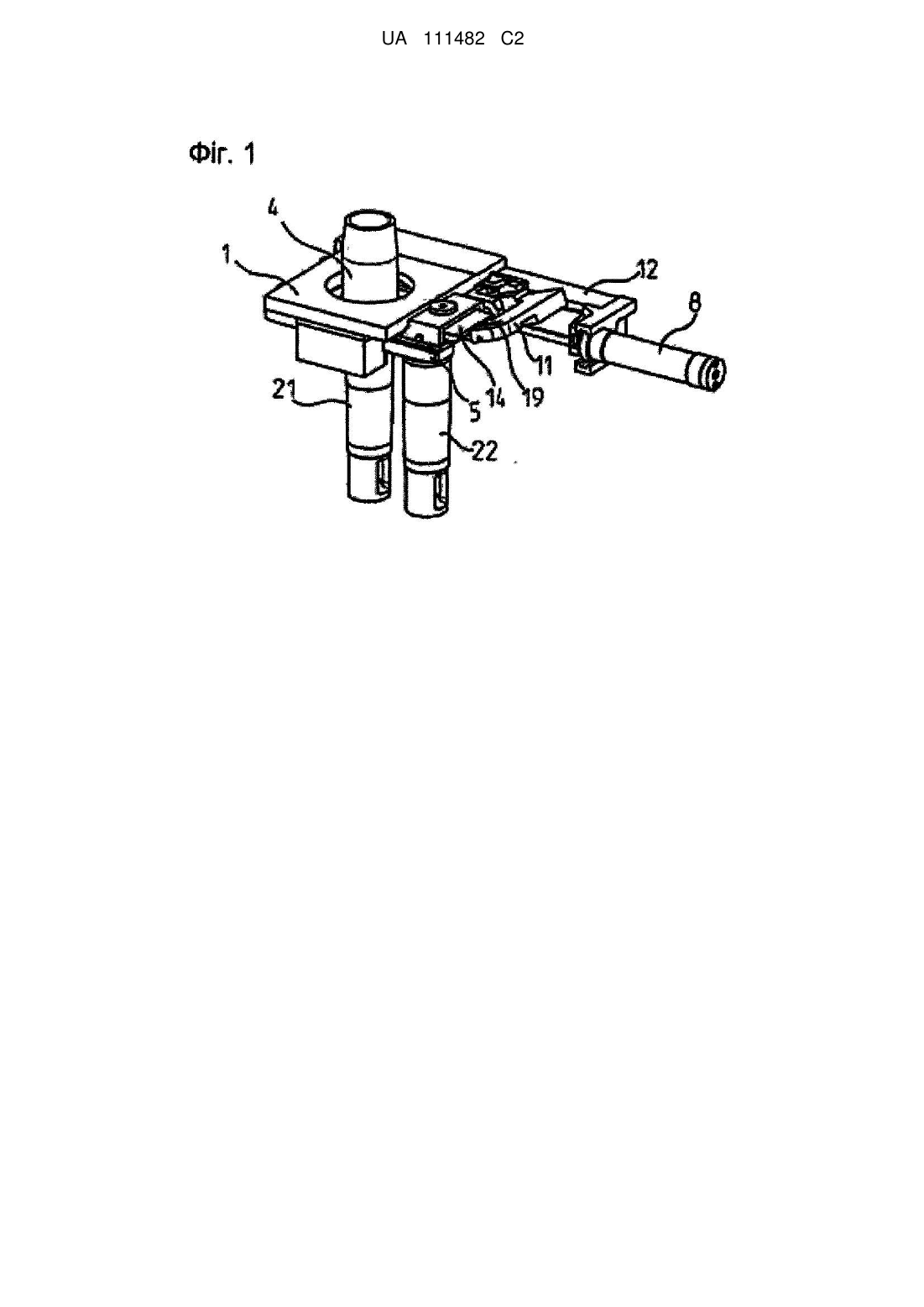

1. Пристрій для заміни розливних труб в установці лиття для виготовлення металургійної продукції, що включає приводний елемент (9) для переміщення розливної труби (22) з положення очікування у положення лиття, в якому розливна труба притиснена до вихідного каналу (4) або аналогічного компонента ливарного пристрою, утворюючи з ним виливний канал, який відрізняється тим, що пристрій для заміни розливних труб має заглушку (14), що служить для закриття виливного каналу і під час нормальної роботи знаходиться в положенні очікування над площиною руху розливної труби (22) і може автоматично опускатися приводним елементом (9) у площину руху розливної труби, усуваючи її у разі надзвичайної ситуації, а також може переміщатися у положення під виливним каналом, утвореним вихідним каналом (4).

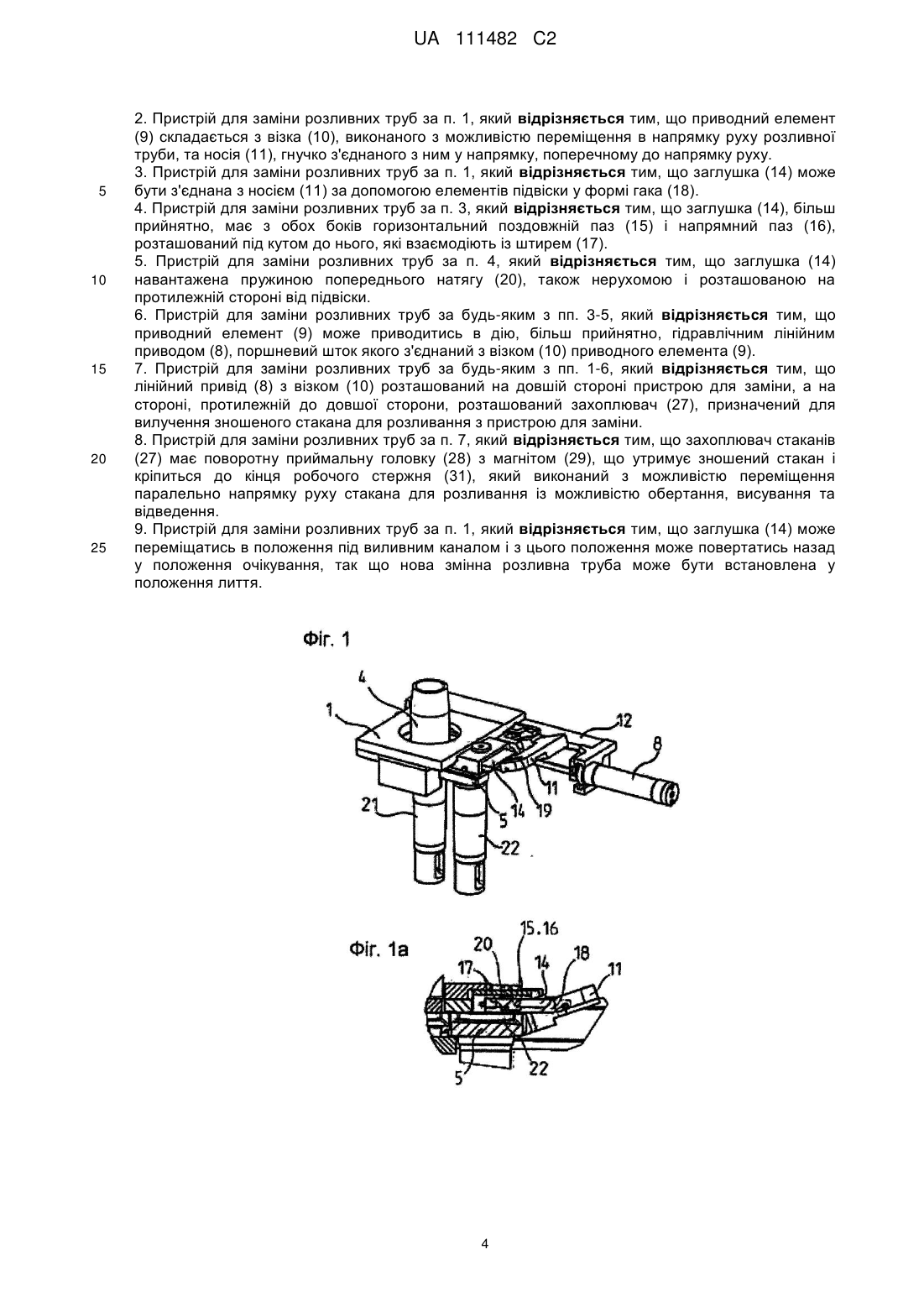

2. Пристрій для заміни розливних труб за п. 1, який відрізняється тим, що приводний елемент (9) складається з візка (10), виконаного з можливістю переміщення в напрямку руху розливної труби, та носія (11), гнучко з'єднаного з ним у напрямку, поперечному до напрямку руху.
3. Пристрій для заміни розливних труб за п. 1, який відрізняється тим, що заглушка (14) може бути з'єднана з носієм (11) за допомогою елементів підвіски у формі гака (18).
4. Пристрій для заміни розливних труб за п. 3, який відрізняється тим, що заглушка (14), більш прийнятно, має з обох боків горизонтальний поздовжній паз (15) і напрямний паз (16), розташований під кутом до нього, які взаємодіють із штирем (17).
5. Пристрій для заміни розливних труб за п. 4, який відрізняється тим, що заглушка (14) навантажена пружиною попереднього натягу (20), також нерухомою і розташованою на протилежній стороні від підвіски.
6. Пристрій для заміни розливних труб за будь-яким з пп. 3-5, який відрізняється тим, що приводний елемент (9) може приводитись в дію, більш прийнятно, гідравлічним лінійним приводом (8), поршневий шток якого з'єднаний з візком (10) приводного елемента (9).
7. Пристрій для заміни розливних труб за будь-яким з пп. 1-6, який відрізняється тим, що лінійний привід (8) з візком (10) розташований на довшій стороні пристрою для заміни, а на стороні, протилежній до довшої сторони, розташований захоплювач (27), призначений для вилучення зношеного стакана для розливання з пристрою для заміни.
8. Пристрій для заміни розливних труб за п. 7, який відрізняється тим, що захоплювач стаканів (27) має поворотну приймальну головку (28) з магнітом (29), що утримує зношений стакан і кріпиться до кінця робочого стержня (31), який виконаний з можливістю переміщення паралельно напрямку руху стакана для розливання із можливістю обертання, висування та відведення.
9. Пристрій для заміни розливних труб за п. 1, який відрізняється тим, що заглушка (14) може переміщатись в положення під виливним каналом і з цього положення може повертатись назад у положення очікування, так що нова змінна розливна труба може бути встановлена у положення лиття.
Текст

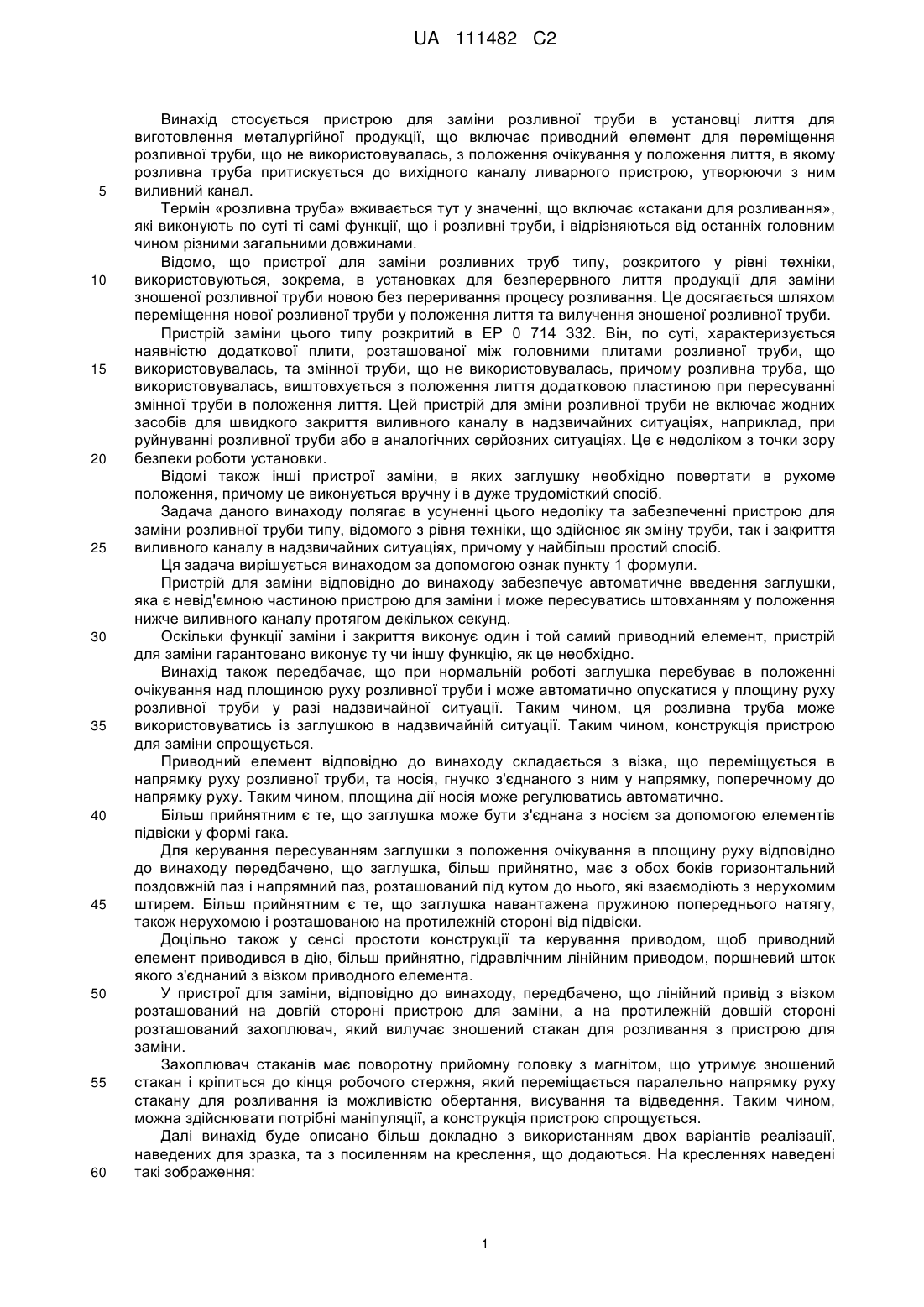

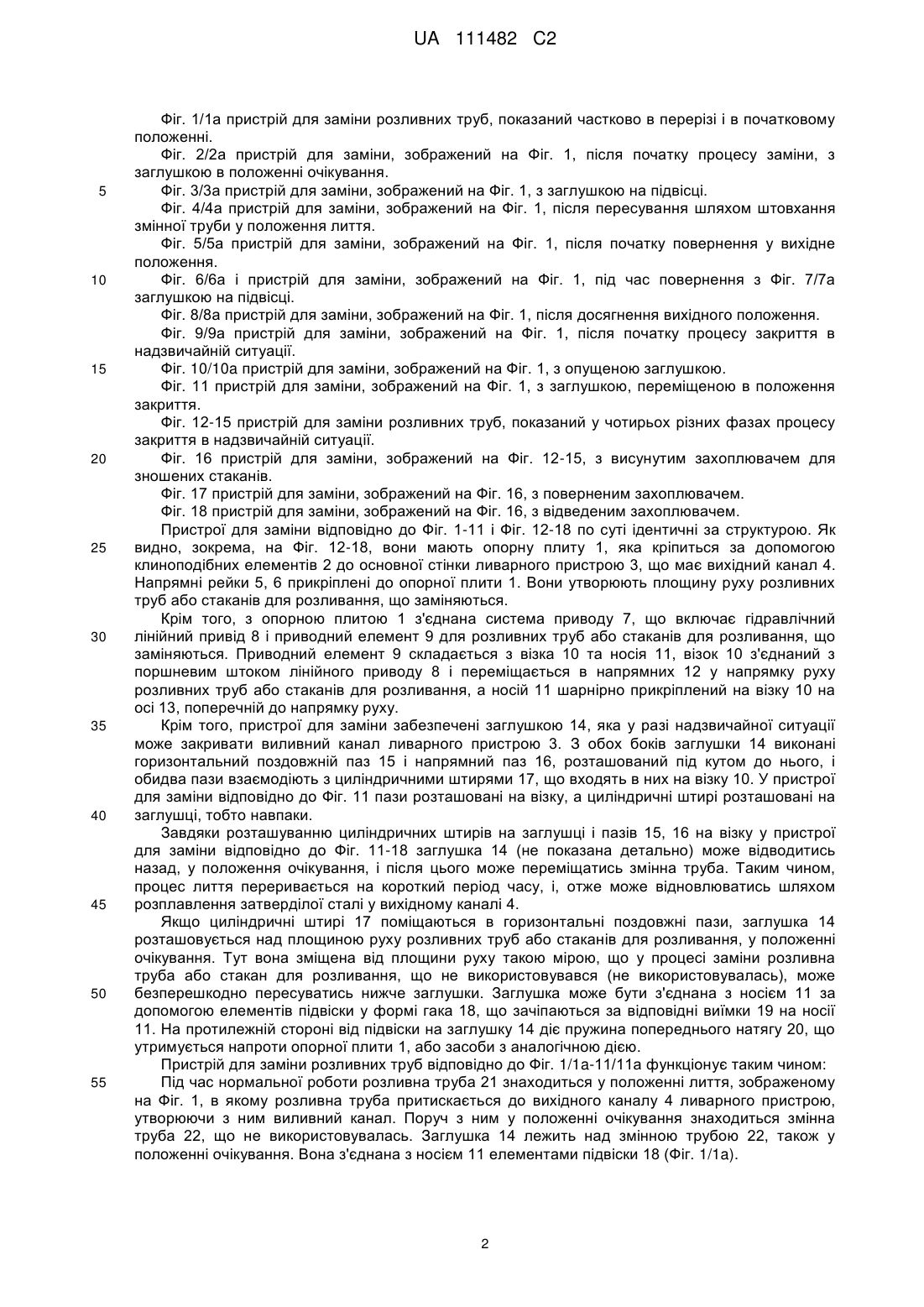

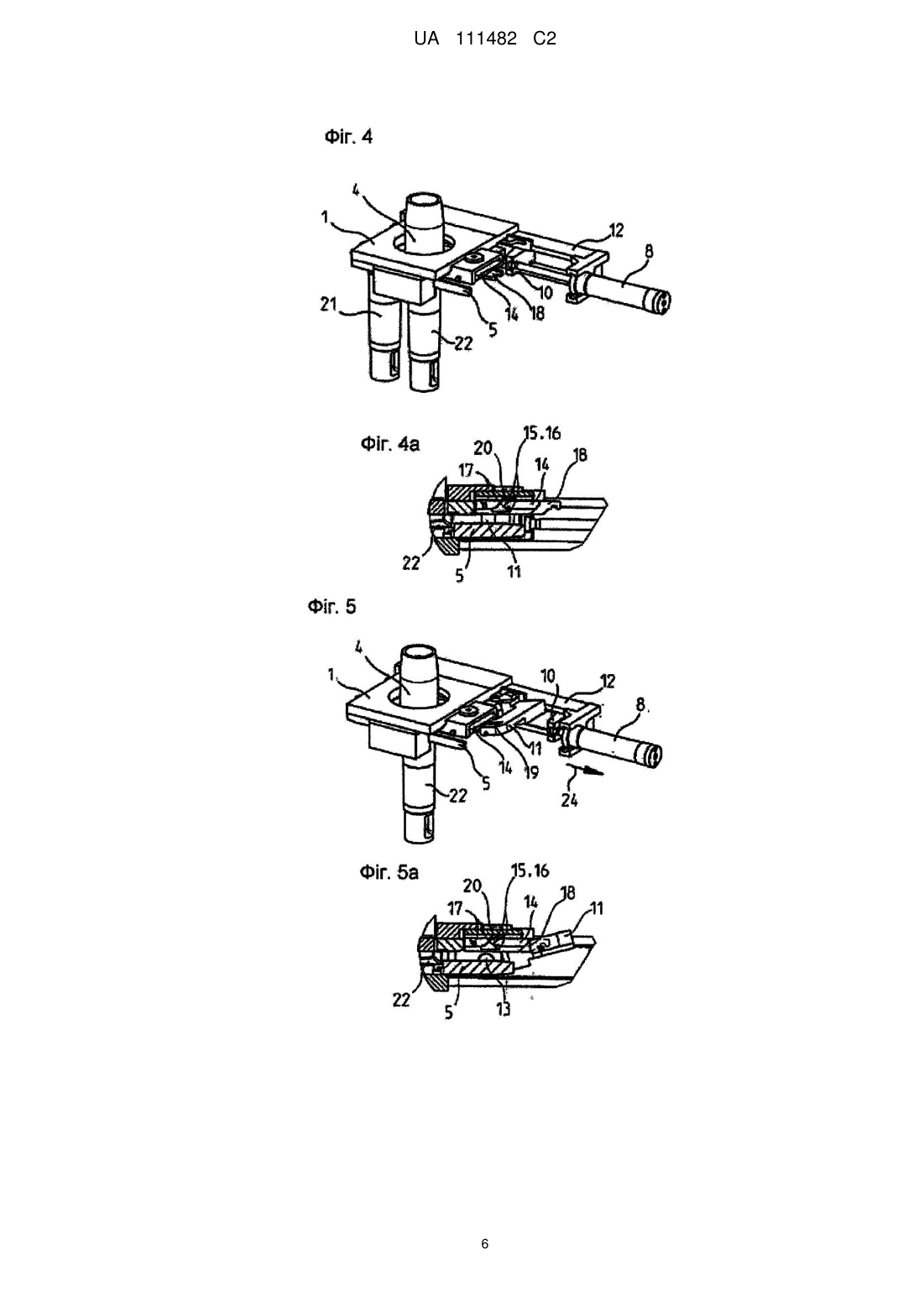

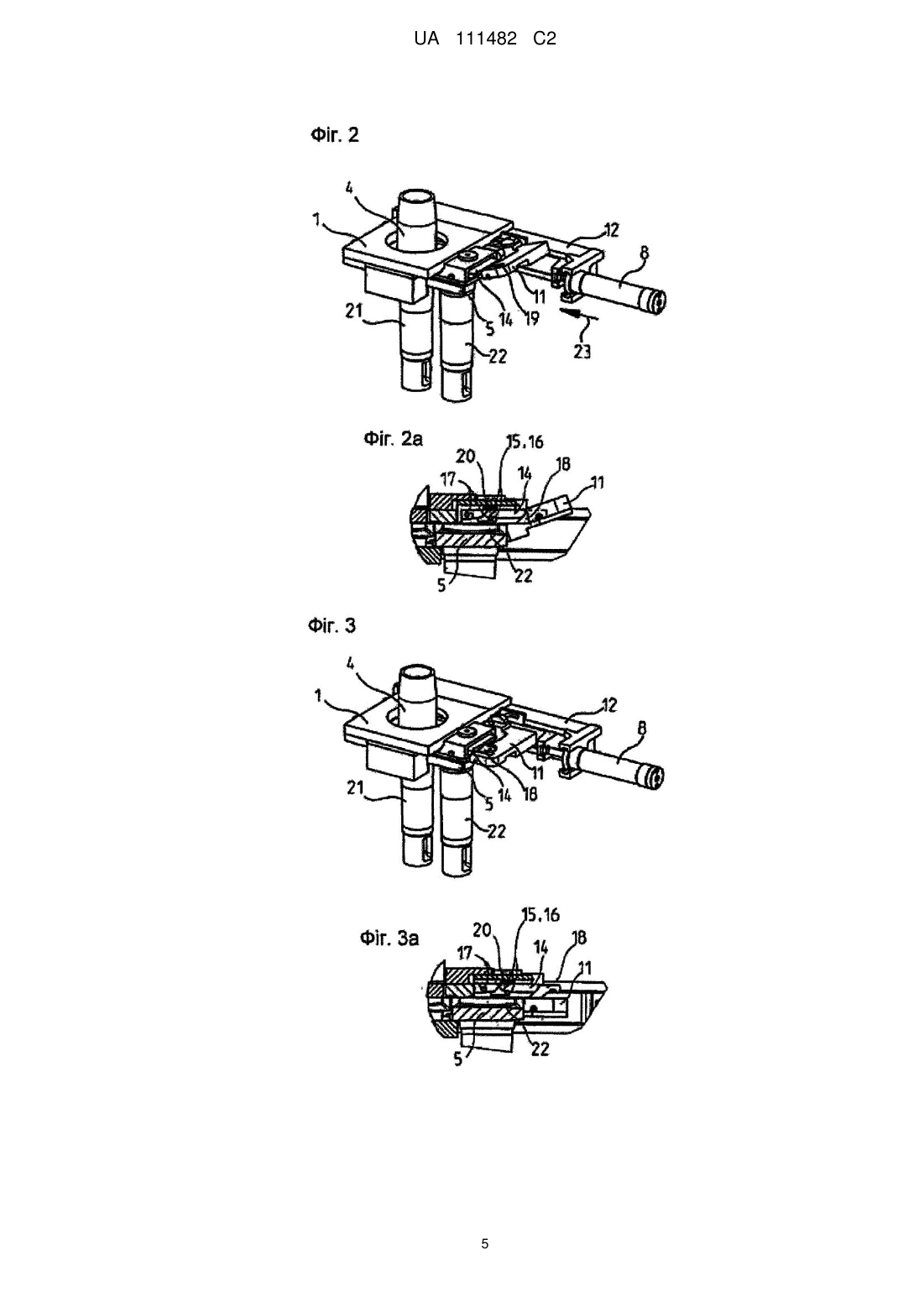

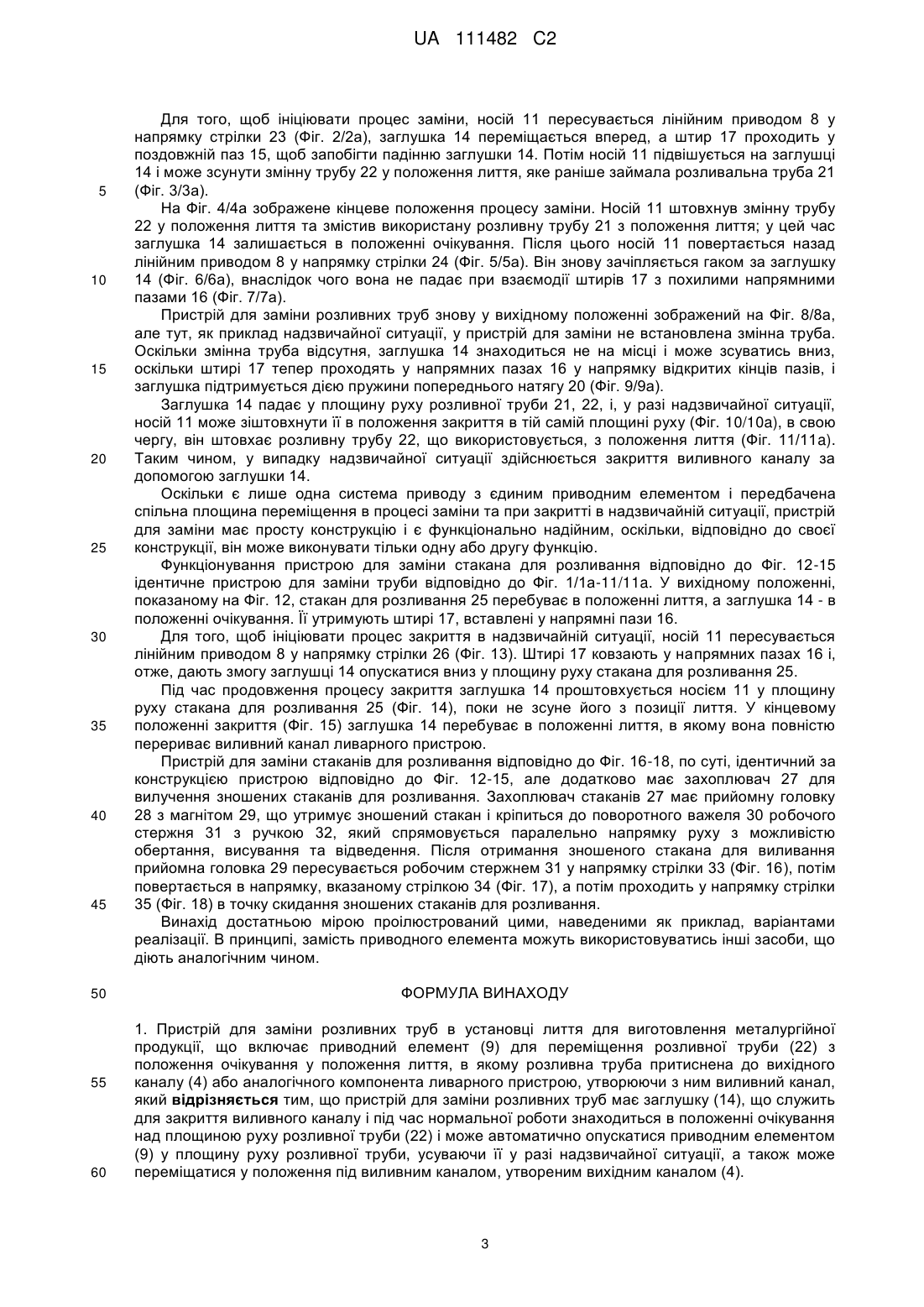

Реферат: Пристрій для заміни розливних труб, відповідно до винаходу, відрізняється тим, що він включає заглушку (14) для закриття виливного каналу ливарного пристрою в надзвичайній ситуації. Заглушка (14) може встановлюватись у положення закриття тим самим приводним елементом (11), який використовується для заміни зношеної розливної труби (21) новою розливною трубою жолобом (22) під час нормальної роботи. Пристрій для заміни також може використовуватись як пристрій для зміни стаканів для розливання, більш прийнятно, із застосуванням захоплювача стаканів для вилучення зношених стаканів. UA 111482 C2 (12) UA 111482 C2 UA 111482 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для заміни розливної труби в установці лиття для виготовлення металургійної продукції, що включає приводний елемент для переміщення розливної труби, що не використовувалась, з положення очікування у положення лиття, в якому розливна труба притискується до вихідного каналу ливарного пристрою, утворюючи з ним виливний канал. Термін «розливна труба» вживається тут у значенні, що включає «стакани для розливання», які виконують по суті ті самі функції, що і розливні труби, і відрізняються від останніх головним чином різними загальними довжинами. Відомо, що пристрої для заміни розливних труб типу, розкритого у рівні техніки, використовуються, зокрема, в установках для безперервного лиття продукції для заміни зношеної розливної труби новою без переривання процесу розливання. Це досягається шляхом переміщення нової розливної труби у положення лиття та вилучення зношеної розливної труби. Пристрій заміни цього типу розкритий в EP 0 714 332. Він, по суті, характеризується наявністю додаткової плити, розташованої між головними плитами розливної труби, що використовувалась, та змінної труби, що не використовувалась, причому розливна труба, що використовувалась, виштовхується з положення лиття додатковою пластиною при пересуванні змінної труби в положення лиття. Цей пристрій для зміни розливної труби не включає жодних засобів для швидкого закриття виливного каналу в надзвичайних ситуаціях, наприклад, при руйнуванні розливної труби або в аналогічних серйозних ситуаціях. Це є недоліком з точки зору безпеки роботи установки. Відомі також інші пристрої заміни, в яких заглушку необхідно повертати в рухоме положення, причому це виконується вручну і в дуже трудомісткий спосіб. Задача даного винаходу полягає в усуненні цього недоліку та забезпеченні пристрою для заміни розливної труби типу, відомого з рівня техніки, що здійснює як зміну труби, так і закриття виливного каналу в надзвичайних ситуаціях, причому у найбільш простий спосіб. Ця задача вирішується винаходом за допомогою ознак пункту 1 формули. Пристрій для заміни відповідно до винаходу забезпечує автоматичне введення заглушки, яка є невід'ємною частиною пристрою для заміни і може пересуватись штовханням у положення нижче виливного каналу протягом декількох секунд. Оскільки функції заміни і закриття виконує один і той самий приводний елемент, пристрій для заміни гарантовано виконує ту чи іншу функцію, як це необхідно. Винахід також передбачає, що при нормальній роботі заглушка перебуває в положенні очікування над площиною руху розливної труби і може автоматично опускатися у площину руху розливної труби у разі надзвичайної ситуації. Таким чином, ця розливна труба може використовуватись із заглушкою в надзвичайній ситуації. Таким чином, конструкція пристрою для заміни спрощується. Приводний елемент відповідно до винаходу складається з візка, що переміщується в напрямку руху розливної труби, та носія, гнучко з'єднаного з ним у напрямку, поперечному до напрямку руху. Таким чином, площина дії носія може регулюватись автоматично. Більш прийнятним є те, що заглушка може бути з'єднана з носієм за допомогою елементів підвіски у формі гака. Для керування пересуванням заглушки з положення очікування в площину руху відповідно до винаходу передбачено, що заглушка, більш прийнятно, має з обох боків горизонтальний поздовжній паз і напрямний паз, розташований під кутом до нього, які взаємодіють з нерухомим штирем. Більш прийнятним є те, що заглушка навантажена пружиною попереднього натягу, також нерухомою і розташованою на протилежній стороні від підвіски. Доцільно також у сенсі простоти конструкції та керування приводом, щоб приводний елемент приводився в дію, більш прийнятно, гідравлічним лінійним приводом, поршневий шток якого з'єднаний з візком приводного елемента. У пристрої для заміни, відповідно до винаходу, передбачено, що лінійний привід з візком розташований на довгій стороні пристрою для заміни, а на протилежній довшій стороні розташований захоплювач, який вилучає зношений стакан для розливання з пристрою для заміни. Захоплювач стаканів має поворотну прийомну головку з магнітом, що утримує зношений стакан і кріпиться до кінця робочого стержня, який переміщається паралельно напрямку руху стакану для розливання із можливістю обертання, висування та відведення. Таким чином, можна здійснювати потрібні маніпуляції, а конструкція пристрою спрощується. Далі винахід буде описано більш докладно з використанням двох варіантів реалізації, наведених для зразка, та з посиленням на креслення, що додаються. На кресленнях наведені такі зображення: 1 UA 111482 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 1/1а пристрій для заміни розливних труб, показаний частково в перерізі і в початковому положенні. Фіг. 2/2а пристрій для заміни, зображений на Фіг. 1, після початку процесу заміни, з заглушкою в положенні очікування. Фіг. 3/3а пристрій для заміни, зображений на Фіг. 1, з заглушкою на підвісці. Фіг. 4/4а пристрій для заміни, зображений на Фіг. 1, після пересування шляхом штовхання змінної труби у положення лиття. Фіг. 5/5а пристрій для заміни, зображений на Фіг. 1, після початку повернення у вихідне положення. Фіг. 6/6а і пристрій для заміни, зображений на Фіг. 1, під час повернення з Фіг. 7/7а заглушкою на підвісці. Фіг. 8/8а пристрій для заміни, зображений на Фіг. 1, після досягнення вихідного положення. Фіг. 9/9а пристрій для заміни, зображений на Фіг. 1, після початку процесу закриття в надзвичайній ситуації. Фіг. 10/10a пристрій для заміни, зображений на Фіг. 1, з опущеною заглушкою. Фіг. 11 пристрій для заміни, зображений на Фіг. 1, з заглушкою, переміщеною в положення закриття. Фіг. 12-15 пристрій для заміни розливних труб, показаний у чотирьох різних фазах процесу закриття в надзвичайній ситуації. Фіг. 16 пристрій для заміни, зображений на Фіг. 12-15, з висунутим захоплювачем для зношених стаканів. Фіг. 17 пристрій для заміни, зображений на Фіг. 16, з поверненим захоплювачем. Фіг. 18 пристрій для заміни, зображений на Фіг. 16, з відведеним захоплювачем. Пристрої для заміни відповідно до Фіг. 1-11 і Фіг. 12-18 по суті ідентичні за структурою. Як видно, зокрема, на Фіг. 12-18, вони мають опорну плиту 1, яка кріпиться за допомогою клиноподібних елементів 2 до основної стінки ливарного пристрою 3, що має вихідний канал 4. Напрямні рейки 5, 6 прикріплені до опорної плити 1. Вони утворюють площину руху розливних труб або стаканів для розливання, що заміняються. Крім того, з опорною плитою 1 з'єднана система приводу 7, що включає гідравлічний лінійний привід 8 і приводний елемент 9 для розливних труб або стаканів для розливання, що заміняються. Приводний елемент 9 складається з візка 10 та носія 11, візок 10 з'єднаний з поршневим штоком лінійного приводу 8 і переміщається в напрямних 12 у напрямку руху розливних труб або стаканів для розливання, а носій 11 шарнірно прикріплений на візку 10 на осі 13, поперечній до напрямку руху. Крім того, пристрої для заміни забезпечені заглушкою 14, яка у разі надзвичайної ситуації може закривати виливний канал ливарного пристрою 3. З обох боків заглушки 14 виконані горизонтальний поздовжній паз 15 і напрямний паз 16, розташований під кутом до нього, і обидва пази взаємодіють з циліндричними штирями 17, що входять в них на візку 10. У пристрої для заміни відповідно до Фіг. 11 пази розташовані на візку, а циліндричні штирі розташовані на заглушці, тобто навпаки. Завдяки розташуванню циліндричних штирів на заглушці і пазів 15, 16 на візку у пристрої для заміни відповідно до Фіг. 11-18 заглушка 14 (не показана детально) може відводитись назад, у положення очікування, і після цього може переміщатись змінна труба. Таким чином, процес лиття переривається на короткий період часу, і, отже може відновлюватись шляхом розплавлення затверділої сталі у вихідному каналі 4. Якщо циліндричні штирі 17 поміщаються в горизонтальні поздовжні пази, заглушка 14 розташовується над площиною руху розливних труб або стаканів для розливання, у положенні очікування. Тут вона зміщена від площини руху такою мірою, що у процесі заміни розливна труба або стакан для розливання, що не використовувався (не використовувалась), може безперешкодно пересуватись нижче заглушки. Заглушка може бути з'єднана з носієм 11 за допомогою елементів підвіски у формі гака 18, що зачіпаються за відповідні виїмки 19 на носії 11. На протилежній стороні від підвіски на заглушку 14 діє пружина попереднього натягу 20, що утримується напроти опорної плити 1, або засоби з аналогічною дією. Пристрій для заміни розливних труб відповідно до Фіг. 1/1a-11/11а функціонує таким чином: Під час нормальної роботи розливна труба 21 знаходиться у положенні лиття, зображеному на Фіг. 1, в якому розливна труба притискається до вихідного каналу 4 ливарного пристрою, утворюючи з ним виливний канал. Поруч з ним у положенні очікування знаходиться змінна труба 22, що не використовувалась. Заглушка 14 лежить над змінною трубою 22, також у положенні очікування. Вона з'єднана з носієм 11 елементами підвіски 18 (Фіг. 1/1a). 2 UA 111482 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для того, щоб ініціювати процес заміни, носій 11 пересувається лінійним приводом 8 у напрямку стрілки 23 (Фіг. 2/2а), заглушка 14 переміщається вперед, а штир 17 проходить у поздовжній паз 15, щоб запобігти падінню заглушки 14. Потім носій 11 підвішується на заглушці 14 і може зсунути змінну трубу 22 у положення лиття, яке раніше займала розливальна труба 21 (Фіг. 3/3а). На Фіг. 4/4а зображене кінцеве положення процесу заміни. Носій 11 штовхнув змінну трубу 22 у положення лиття та змістив використану розливну трубу 21 з положення лиття; у цей час заглушка 14 залишається в положенні очікування. Після цього носій 11 повертається назад лінійним приводом 8 у напрямку стрілки 24 (Фіг. 5/5а). Він знову зачіпляється гаком за заглушку 14 (Фіг. 6/6а), внаслідок чого вона не падає при взаємодії штирів 17 з похилими напрямними пазами 16 (Фіг. 7/7а). Пристрій для заміни розливних труб знову у вихідному положенні зображений на Фіг. 8/8а, але тут, як приклад надзвичайної ситуації, у пристрій для заміни не встановлена змінна труба. Оскільки змінна труба відсутня, заглушка 14 знаходиться не на місці і може зсуватись вниз, оскільки штирі 17 тепер проходять у напрямних пазах 16 у напрямку відкритих кінців пазів, і заглушка підтримується дією пружини попереднього натягу 20 (Фіг. 9/9а). Заглушка 14 падає у площину руху розливної труби 21, 22, і, у разі надзвичайної ситуації, носій 11 може зіштовхнути її в положення закриття в тій самій площині руху (Фіг. 10/10a), в свою чергу, він штовхає розливну трубу 22, що використовується, з положення лиття (Фіг. 11/11a). Таким чином, у випадку надзвичайної ситуації здійснюється закриття виливного каналу за допомогою заглушки 14. Оскільки є лише одна система приводу з єдиним приводним елементом і передбачена спільна площина переміщення в процесі заміни та при закритті в надзвичайній ситуації, пристрій для заміни має просту конструкцію і є функціонально надійним, оскільки, відповідно до своєї конструкції, він може виконувати тільки одну або другу функцію. Функціонування пристрою для заміни стакана для розливання відповідно до Фіг. 12-15 ідентичне пристрою для заміни труби відповідно до Фіг. 1/1а-11/11a. У вихідному положенні, показаному на Фіг. 12, стакан для розливання 25 перебуває в положенні лиття, а заглушка 14 - в положенні очікування. Її утримують штирі 17, вставлені у напрямні пази 16. Для того, щоб ініціювати процес закриття в надзвичайній ситуації, носій 11 пересувається лінійним приводом 8 у напрямку стрілки 26 (Фіг. 13). Штирі 17 ковзають у напрямних пазах 16 і, отже, дають змогу заглушці 14 опускатися вниз у площину руху стакана для розливання 25. Під час продовження процесу закриття заглушка 14 проштовхується носієм 11 у площину руху стакана для розливання 25 (Фіг. 14), поки не зсуне його з позиції лиття. У кінцевому положенні закриття (Фіг. 15) заглушка 14 перебуває в положенні лиття, в якому вона повністю перериває виливний канал ливарного пристрою. Пристрій для заміни стаканів для розливання відповідно до Фіг. 16-18, по суті, ідентичний за конструкцією пристрою відповідно до Фіг. 12-15, але додатково має захоплювач 27 для вилучення зношених стаканів для розливання. Захоплювач стаканів 27 має прийомну головку 28 з магнітом 29, що утримує зношений стакан і кріпиться до поворотного важеля 30 робочого стержня 31 з ручкою 32, який спрямовується паралельно напрямку руху з можливістю обертання, висування та відведення. Після отримання зношеного стакана для виливання прийомна головка 29 пересувається робочим стержнем 31 у напрямку стрілки 33 (Фіг. 16), потім повертається в напрямку, вказаному стрілкою 34 (Фіг. 17), а потім проходить у напрямку стрілки 35 (Фіг. 18) в точку скидання зношених стаканів для розливання. Винахід достатньою мірою проілюстрований цими, наведеними як приклад, варіантами реалізації. В принципі, замість приводного елемента можуть використовуватись інші засоби, що діють аналогічним чином. ФОРМУЛА ВИНАХОДУ 1. Пристрій для заміни розливних труб в установці лиття для виготовлення металургійної продукції, що включає приводний елемент (9) для переміщення розливної труби (22) з положення очікування у положення лиття, в якому розливна труба притиснена до вихідного каналу (4) або аналогічного компонента ливарного пристрою, утворюючи з ним виливний канал, який відрізняється тим, що пристрій для заміни розливних труб має заглушку (14), що служить для закриття виливного каналу і під час нормальної роботи знаходиться в положенні очікування над площиною руху розливної труби (22) і може автоматично опускатися приводним елементом (9) у площину руху розливної труби, усуваючи її у разі надзвичайної ситуації, а також може переміщатися у положення під виливним каналом, утвореним вихідним каналом (4). 3 UA 111482 C2 5 10 15 20 25 2. Пристрій для заміни розливних труб за п. 1, який відрізняється тим, що приводний елемент (9) складається з візка (10), виконаного з можливістю переміщення в напрямку руху розливної труби, та носія (11), гнучко з'єднаного з ним у напрямку, поперечному до напрямку руху. 3. Пристрій для заміни розливних труб за п. 1, який відрізняється тим, що заглушка (14) може бути з'єднана з носієм (11) за допомогою елементів підвіски у формі гака (18). 4. Пристрій для заміни розливних труб за п. 3, який відрізняється тим, що заглушка (14), більш прийнятно, має з обох боків горизонтальний поздовжній паз (15) і напрямний паз (16), розташований під кутом до нього, які взаємодіють із штирем (17). 5. Пристрій для заміни розливних труб за п. 4, який відрізняється тим, що заглушка (14) навантажена пружиною попереднього натягу (20), також нерухомою і розташованою на протилежній стороні від підвіски. 6. Пристрій для заміни розливних труб за будь-яким з пп. 3-5, який відрізняється тим, що приводний елемент (9) може приводитись в дію, більш прийнятно, гідравлічним лінійним приводом (8), поршневий шток якого з'єднаний з візком (10) приводного елемента (9). 7. Пристрій для заміни розливних труб за будь-яким з пп. 1-6, який відрізняється тим, що лінійний привід (8) з візком (10) розташований на довшій стороні пристрою для заміни, а на стороні, протилежній до довшої сторони, розташований захоплювач (27), призначений для вилучення зношеного стакана для розливання з пристрою для заміни. 8. Пристрій для заміни розливних труб за п. 7, який відрізняється тим, що захоплювач стаканів (27) має поворотну приймальну головку (28) з магнітом (29), що утримує зношений стакан і кріпиться до кінця робочого стержня (31), який виконаний з можливістю переміщення паралельно напрямку руху стакана для розливання із можливістю обертання, висування та відведення. 9. Пристрій для заміни розливних труб за п. 1, який відрізняється тим, що заглушка (14) може переміщатись в положення під виливним каналом і з цього положення може повертатись назад у положення очікування, так що нова змінна розливна труба може бути встановлена у положення лиття. 4 UA 111482 C2 5 UA 111482 C2 6 UA 111482 C2 7 UA 111482 C2 8 UA 111482 C2 9 UA 111482 C2 10 UA 111482 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
ДивитисяДодаткова інформація
Назва патенту англійськоюPouring spout changer having dummy plate for casting device for producing metallurgic products
Автори англійськоюHeller, Josef, Cousin, Jean-Daniel
Назва патенту російськоюУстройство для замены разливной трубы с заглушкой в установке литья для изготовления металлургической продукции
Автори російськоюГеллер Йозеф, Кузин Жан-Даниел
МПК / Мітки
МПК: B22D 41/08, B22D 11/103, B22D 41/56, F27D 3/15, B22D 41/24
Мітки: лиття, установці, заміни, пристрій, трубі, заглушкою, металургійної, розливної, продукції, виготовлення
