Пристрій, що забезпечує відкриття і фіксацію стулки вікна або дверей

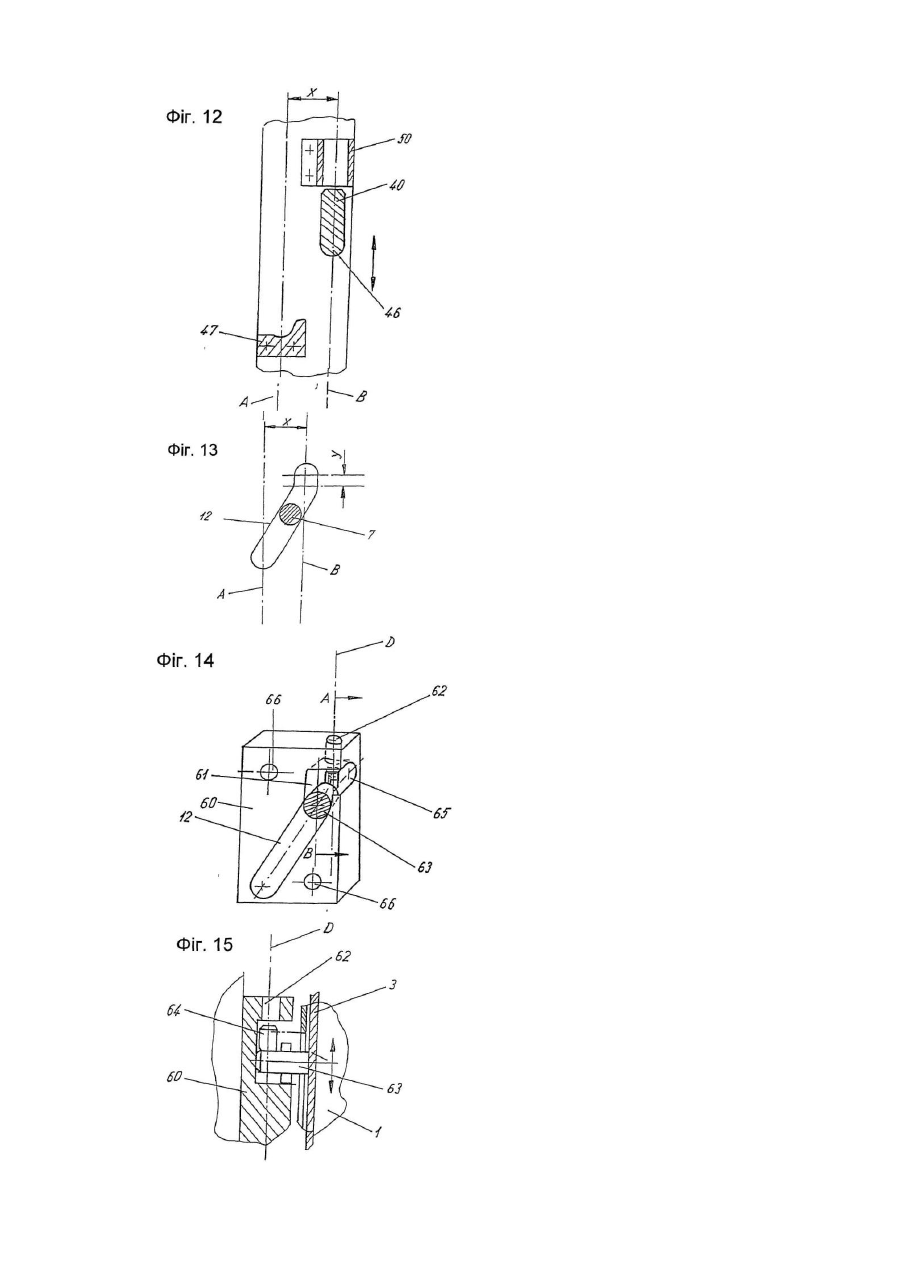

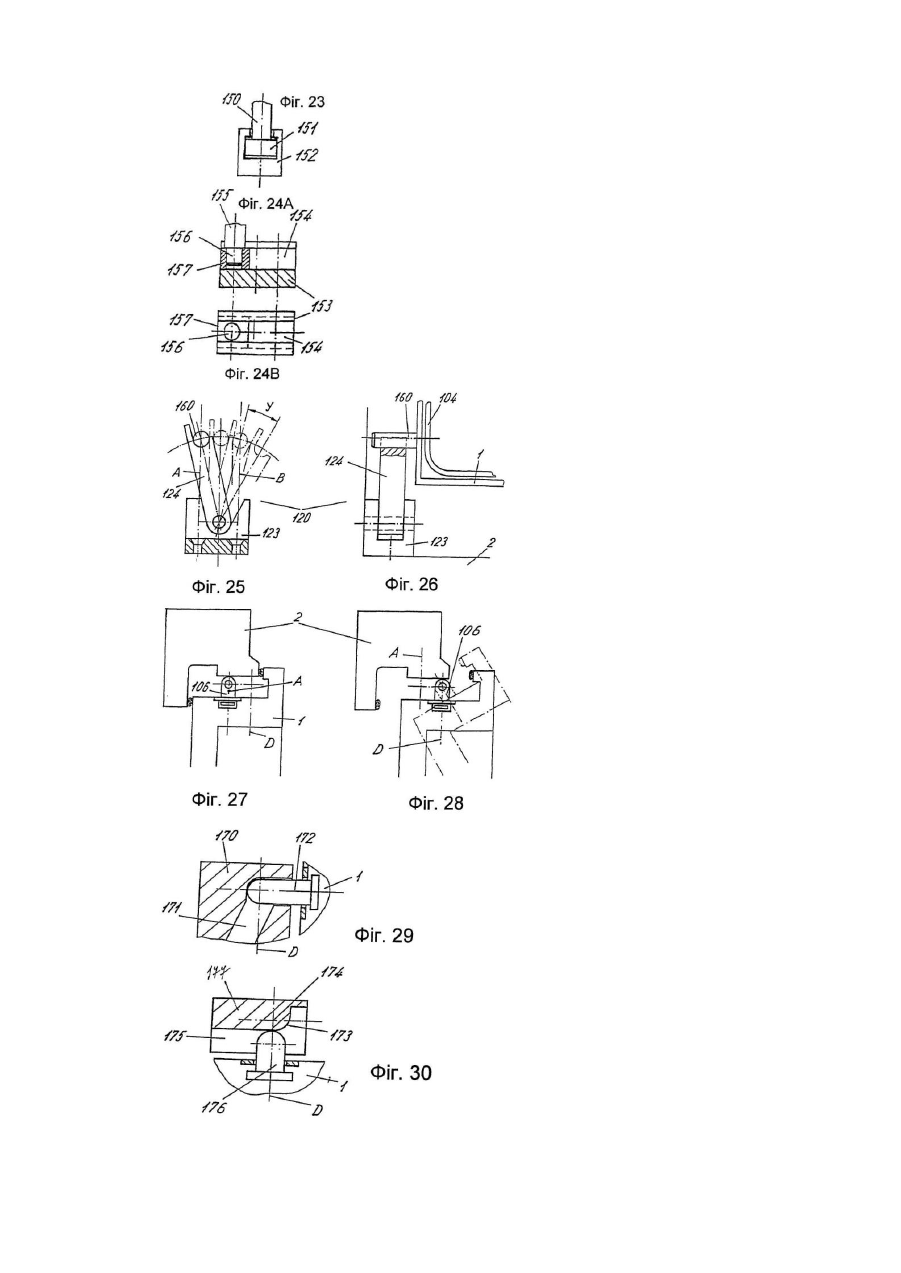

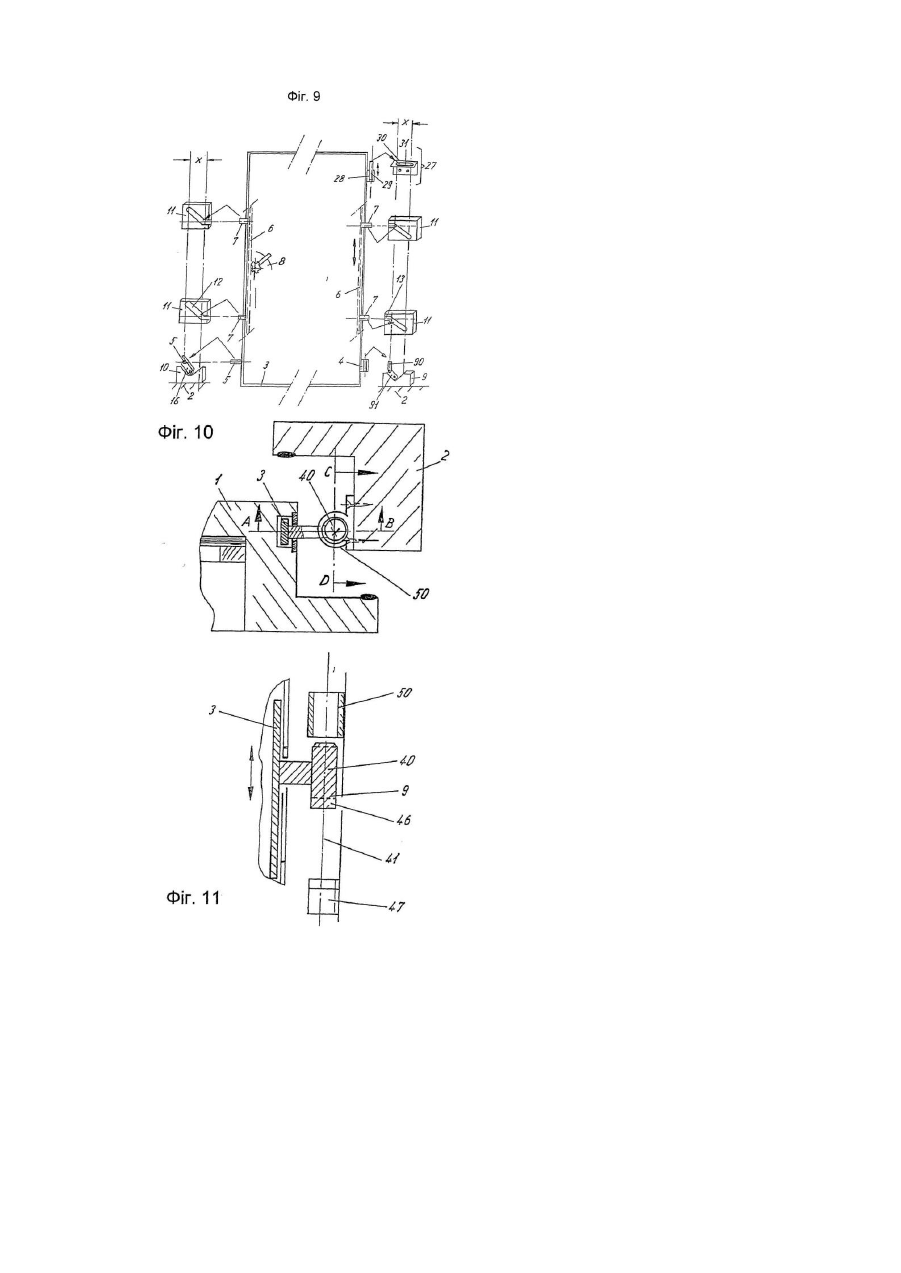

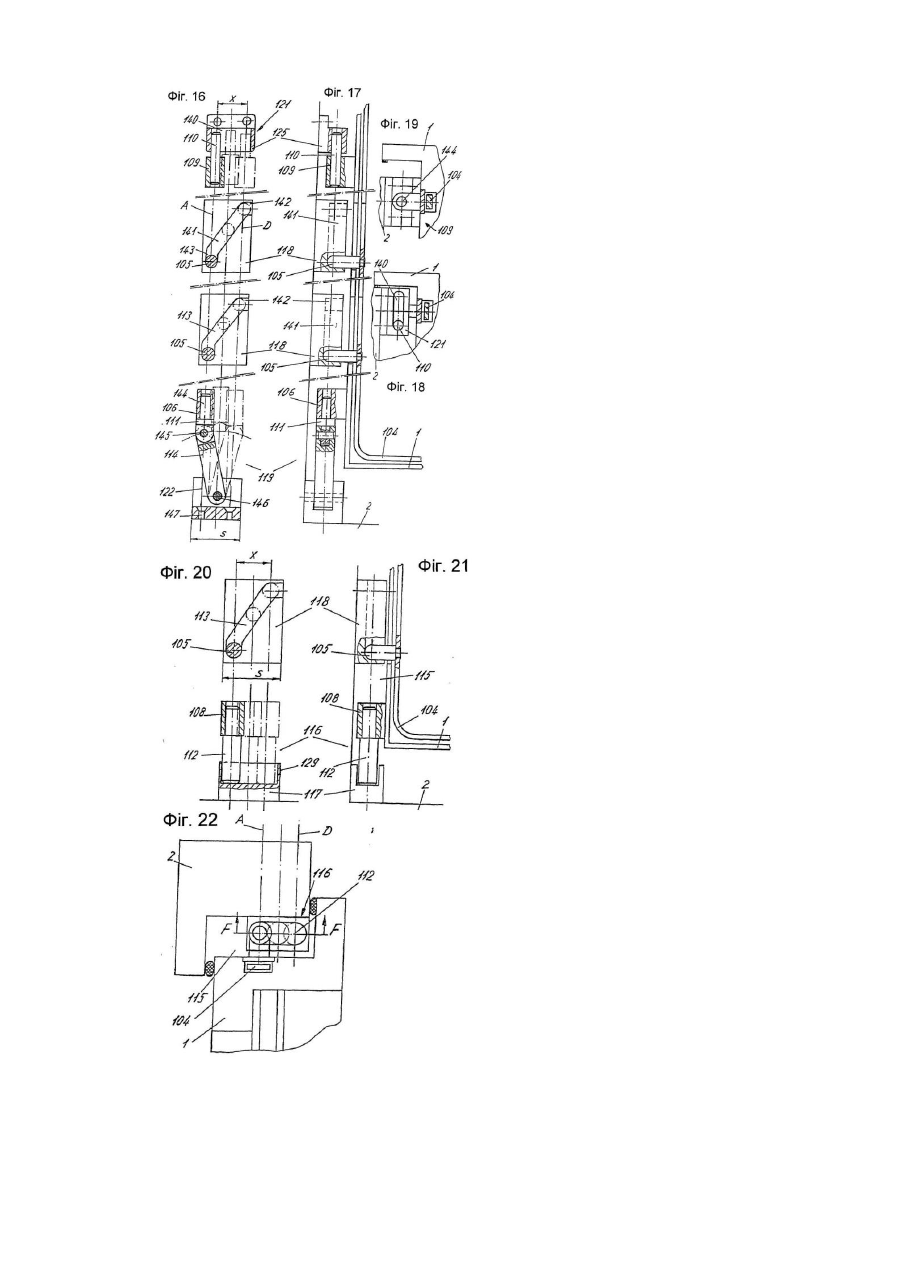

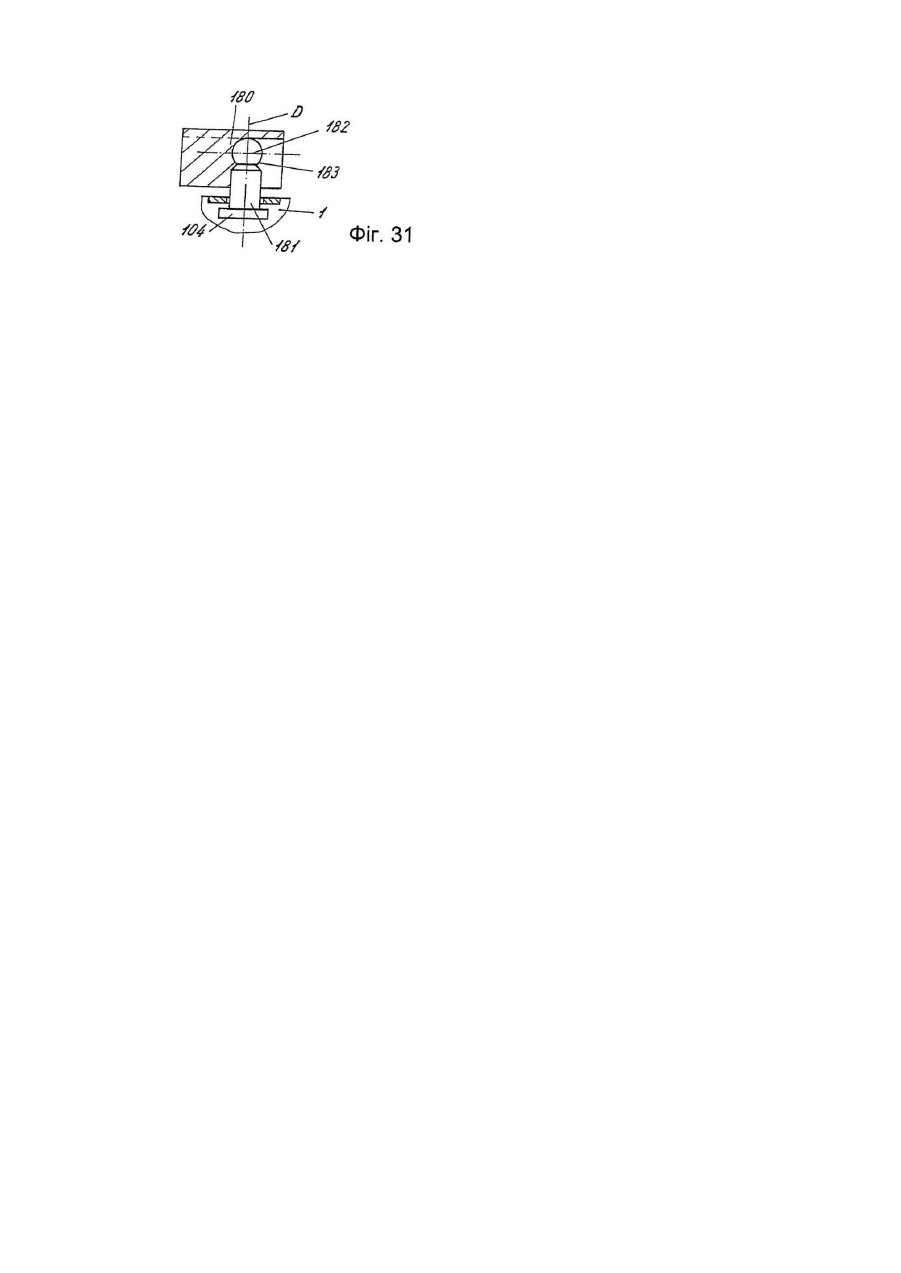

Запропонований винахід стосується пристрою, який забезпечує відкриття і фіксацію стулки вікна або дверей, яка переміщується відносно рами (зовнішньої коробки) вікна або дверей. За допомогою згаданого пристрою стулка може бути паралельно висунута і з паралельно висунутого положення повернена у відкрите положення за рахунок повороту навколо осі обертання. При цьому для рівнобіжного висування .стулки в зазорі між рамою і стулкою передбачена, принаймні, одна вигнута напрямна, по якій можливе переміщення напрямного пальця. Відомі вікна і двері з поворотно-відкидними пристроями, які для часткового провітрювання можуть бути відкинуті за рахунок повороту навколо горизонтальної осі, що знаходиться в площині стулки. У цьому випадку створюється клиноподібний щілинний отвір відкриття і зверху утворюється широкий зазор, що допускає максимальне провітрювання, у той час як знизу зазор взагалі відсутній. Можливість рівномірного й ефективного вентилювання і витяжки повітря через вікно відсутня. На максимальну кількість повітря, що відводиться, припадає мінімальна кількість припливного повітря. Недолік припливного повітря компенсується за рахунок його усмоктування із сусідніх приміщень. Таким чином виникають протяги. Такі вікна і двері в передбаченому для провітрювання положенні недостатньо захищені від злому. Стулка фіксується лише за рахунок одного нижнього аретира (фіксатора), встановленого з боку ручки. Крім того, через відносно широкий зазор між стулкою і рамою, існує можливість дотягтися· до ручки вікна. При відкриванні шляхом відкидання або повороту .виникає підвищений знос елементів фурнітури через конструктивні особливості (зазор 12мм) і здійснюваних заходів (фіксація, відкриття за рахунок відкидання або повороту на проміжок, який дорівнює приблизно 30мм ходу переміщення важільного механізму). Це приводить до утр уднень в обслуговуванні і проблем при закритті стулки. При різкому переміщенні стулки в положення відкидання виникають сили, що стають причиною зносу. Монтаж відкриваючих/фіксуючи х елементів фурнітури на стулці і рамі представляє собою процес, який вимагає достатньої кількості зусиль. Так, для встановлення опорного вузла необхідні фрезерні роботи, а монтаж опорних вузлів на рамі і стулці повинний бути здійснений дуже точно, щоб забезпечити функціонування стулки протягом тривалого часу. Тому що опорні вузли, які забезпечують поворот стулки, виносяться назовні за межи рами при відкритті стулки, вони виявляються недостатньо стабільними, крім того, з цих ділянок рами необхідно видаляти ущільнення, розміщені по всьому її периметрі. На звичайних поворотно-відкидних вікнах опорні вузли, що забезпечують поворот, закріплені таким чином, що їх видно зовні. Це в значній мірі погіршує зовнішній вигляд вікна. З DE 198 25 071 відомий поворотний механізм для вікон або дверей, при використанні якого існує можливість рівнобіжного висування стулки для провітрювання з утворенням по всьому периметру зазору а також повороту стулки вікна. Для висування стулки передбачені напрямні деталі з горизонтальною напрямною і вигнутою напрямною, в які входить рухомий палець. За рахунок переміщення пальця у вигнутій напрямній досягається рівнобіжне висування стулки відносно рами вікна або дверей. Коли палець досягає максимального положення висування, на стороні осі повороту стулки здійснюється зчеплення між стулкою і шарнірним елементом, а на протилежній стороні палець вивільняється з вигнутої напрямної для відкриття стулки за рахунок повороту. За рахунок цього механізму стулка може бути відкрита за допомогою шарнірного елемента, причому вісь обертання закріпленого на рамі вікна шарнірного елемента знаходиться за межами стулки. Недоліком даного поворотного механізму є те, що шарнірний елемент виступає над стулкою і тому його видно зовні. Крім того, при відкриванні стулки за рахунок повороту, через більш довгий важіль по відношенню до осі обертання створюються більш значні важільні зусилля, тому розміри шарнірного елемента для прийому великих з усиль також повинні бути більшими. Крім цього, монтаж шарнірного елемента з вигнутої напрямної і підданої тертю горизонтальної напрямної повинний здійснюватися з достатньою точністю, що пов'язано з витратою певних зусиль. Крім того, виступаючий шарнірний елемент є причиною підвищення теплообміну між внутрішнім приміщенням і зазором між стулкою і рамою, що також є недоліком цього відомого механізму. В основі винаходу лежить задача створення пристрою, який забезпечує відкриття і фіксацію стулки вікна або дверей, який допоміг б уникнути ви щезгаданих недоліків, і за рахунок використання простих засобів дозволив б домогтися можливості рівнобіжного висування стулки і її відкриття за рахунок повороту. При цьому необхідно домогтися такого розміщення елементів пристрою між стулкою і рамою, щоб їх не було видно зовні. Ця задача вирішена завдяки створенню пристрою, який характеризується тим, що на стороні осі обертання стулки між рамою і стулкою передбачений опорно-поворотний вузол, один елемент якого кріпиться на стулці, а другий елемент - на рамі, при цьому перший і другий елементи, взаємодіючи, забезпечують поворотний рух стулки. Таким чином, за рахунок першого і другого елемента опорно-поворотного вузла формується вісь обертання на ділянці вузла, розташованого між рамою і стулкою, так що коли вікно закрите, жоден з елементів пристрою не виступає над стулкою всередину, що негативно позначилося б на зовнішньому вигляді конструкції і на її теплопровідності. У даному випадку немає необхідності в перериванні ущільнення, яке проходить по всьому периметру між рамою і стулкою. Крім того, монтаж пристрою згідно з винаходом може бути легко здійснений з використанням незначної кількості деталей. При цьому рівнобіжне висування стулки означає рух, перпендикулярний поверхні стулки або ж розміщеній в стулці шибці. За рахунок цього по всьому периметру вікна для провітрювання створюється рівномірний прохід для руху повітря, що дозволяє домогтися однаково інтенсивної вентиляції і відводу повітря на кожній ділянці по всьому периметрі вікна. Таким чином, здійснюється ефективне провітрювання приміщення з інтенсивним повітрообміном. Запобігаються протяги з інших приміщень, оскільки приплив і відвід повітря відбуваються в однаковій мірі. Згідно з переважним утіленням винаходу вісь обертання стулки проходить через перший або другий елементи опорного вузла, причому вісь обертання стулки може перетинати вісь напрямного пальця у вигнутій напрямній. При цьому безпосереднє зняття зусиль за рахунок шарнірних елементів забезпечує наявність мінімально можливих важільних зусиль при відкритій стулці. Для рівнобіжного висування і відкриття стулки за рахунок невеликої кількості елементів пристрою у першому елементі опорного вузла, розташованому на стороні осі обертання стулки, є напрямні пальці, а другий його елемент має вигнуту напрямну для напрямного пальця, причому напрямний палець у вигнутій напрямній формує вісь обертання для стулки. Таким чином, напрямний палець служить як приводним механізмом для горизонтального висування стулки, так і фіксатором при її відкритті за рахунок повороту. Переважно, щоб для відкриття стулки за рахунок повороту на стороні осі обертання стулки була передбачена, принаймні, одна вигнута напрямна, яка у паралельно висунутому положенні стулки має паз, призначений для виводу напрямного пальця. Ефективність захисту від злому підвищується за рахунок того, що у фіксованому і закритому положенні, і в положеннях провітрювання стулка блокується і фіксується в опорно-поворотних вузла х і в усіх положеннях зсуву і фіксації напрямного пальця. Наявність вигнутої напрямної дає також і ту перевагу, що за рахунок повороту р учки (або відповідного руху) при рівнобіжному зсуві стулки по всій ділянці відкриття можливе безступінчасте лінійне встановлення різних положень провітрювання, що дозволяє в більшій або меншій мірі провітрювати приміщення без необхідності монтувати на вікні додаткові пристрої, які можна побачити за межами рами. Перевагою є можливість встановлення різних положень провітрювання за рахунок пазів на ручці. За рахунок рівномірної конструкції вигнутої напрямної з елементами зсуву і фіксації, при якій вихід для відкриття за рахунок повороту знаходиться на кінці вигнутої напрямної, забезпечується безупинний і плавний рух у напрямку від місця фіксації до положення, яке забезпечує максимальне провітрювання, або ж до відкритого положення за рахунок повороту (відсутність переключення). Згідно з кращим втіленням винаходу для забезпечення оптимального ходу напрямного пальця він може переміщатися по основі паза вигнутої напрямної, яка має форму півкруга, причому за рахунок додаткового бічного півкруга формується також і вісь обертання стулки. Для того щоб забезпечити переміщення напрямного пальця у вигнутій напрямній з незначним тертям, напрямні пальці з торцевої сторони мають форму півкулі, і вигнута напрямна в основі паза, відповідно, також має форму півкруга. Згідно з кращим втіленням винаходу напрямний палець має стовщену торцеву ділянку, що забезпечує неможливість його випадіння з вигнутої напрямної. Торцева частина напрямного пальця може мати форму півкулі з фаскою, або палець з боку основи може мати ділянку меншого діаметра. При цьому отвір паза вигнутої напрямної формує звужений профіль паза, так що напрямний палець, власне кажучи, може переміщатися тільки в заданому напрямку. Для того, щоб і у висун утому положенні захистити стулку від злому, вигнута напрямна в кінцевому положенні висування проходить вертикально і має вихідний паз для напрямного пальця, звернений до передньої сторони стулки. За рахунок цього користувач має можливість вибирати, чи хоче він розблокувати стулку для її відкриття за рахунок повороту, або ж має намір обмежитися лише максимальним, передбаченим для провітрювання зазором, який проходіть по всьому периметру. Краще, щоб вигн ута напрямна мала вертикальний осьовий отвір, а напрямний палець - спрямований вертикально нагору шарнірний палець, який може входити в зачеплення з осьовим отвором вигнутої напрямної, формуючи при, цьому вісь обертання для стулки. Згідно з переважним втіленням винаходу при поворотному відкритті стулки приведення в дію елементів пристрою блоковано за рахунок зачеплення напрямного пальця в пазі вигнутої напрямної. Згідно з іншим варіантом виконання винаходу на стороні осі обертання стулки передбачений палець, який може переміщатися в поздовжньому пазі фіксуючого елемента, і який у висун утому положенні стулки примикає до однієї сторони поздовжнього паза, формуючи опорно-поворотний вузол для стулки. Особливою перевагою є використання цього опорно-поворотного вузла на верхній поворотній стороні стулки, оскільки за рахунок ефекту важеля тут можуть виникнути особливо значні сили розтягання, зменшення яких може здійснюватися за допомогою цього опорно-поворотного вузла. Згідно з кращим втіленням винаходу для горизонтального напрямку стулки передбачений, принаймні, один опорний вузол з важелем, який шарнірно з'єднаний з рамою і може повертатися навколо осі відносно рами. Цей важіль може досить легко переносити вагові навантаження стулки на раму вікна, дозволяючи уникнути характерних для напрямних ковзання сил тертя. При цьому обумовлений важелем незначний коливальний рух стулки не є конструкційним недоліком. За рахунок спеціального переміщення стулки по дузі за допомогою опорно-поворотного важеля на ділянці паза, незважаючи на його незначну конструктивну ширину, може бути досягнута максимальна ширина відкриття стулки. Вагові навантаження на опорноповоротні вузли при рівнобіжному переміщенні менші, ніж при перекиданні поворотно-відкидного вікна. Опорно-поворотний вузол одночасно виконує роль підйомника стулки, який піднімає стулку до того, як її палець увійде у зачеплення з напрямною, елемента зсуву і фіксації. Вмонтований підйомник дозволяє домогтися переваг в обслуговуванні, зменшення зносу і спрощення в конструюванні опорно-поворотних вузлів. При цьому відпадає необхідність у фрезерних роботах, звичайно виконуваних для монтажу верхнього опорно-поворотного вузла, а на стулці і з зовнішньої сторони рами не потрібно пригвинчувати опорноповоротний вузол. Опорно-поворотний вузол і опорний штир (важіль) можуть бути попередньо жорстко змонтовані на планці або сталевій стрічці вже до поставки. При монтажі опорно-поворотних і опорних вузлів на кутах нижньої рами вага рами і створювані зусилля через закріплені на планці втулк у й опорний штир переносяться безпосередньо на нижню раму. Згідно з кращим втіленням винаходу передбачена наявність двох опорно-поворотних вузлів, що знаходяться на відстані один від одного, причому розташований на стороні осі обертання стулки опорноповоротний вузол має розміщене на важелі шарнірне зчленування, що служить для формування осі обертання стулки. При цьому може бути передбачений шарнірний палець, який входить у постійне зачеплення з закріпленим на стулці затиском, так що стулка на нижній ділянці підтримується шарнірним пальцем, зберігаючи при цьому здатність до обертання. Перевагою винаходу є те, що опорно-поворотний вузол для рівнобіжного висування стулки вікна, який знаходиться на стороні, протилежній стороні осі обертання стулки, підпружинений по відношенню до стулки, і при її висуванні вивільняє опорний штир стулки. Цей опорно-поворотний вузол сприяє зменшенню зносу і надійно підтримує стулку в кожному з положень її переміщення, а саме від положення фіксації до відкритого положення за рахунок повороту. Тут також гасяться і ті зусилля, які виникають при переміщенні стулки. Для того, щоб при горизонтальному русі стулки звести до мінімуму вертикальне переміщення, що проявляється за рахунок обертального руху важеля, важелі розташовані таким чином, що діапазон обертання лежить від закритого положення до максимально висунутого положення стулки, і вісь обертання важеля знаходиться приблизно посередині між цими двома положеннями. За рахунок цього стулка з закритого положення спочатку злегка піднімається до середини, а потім знову незначно опускається до максимально висун утого положення. Поряд з підтримкою стулки за рахунок важелів додатково або як альтернативне рішення, принаймні, на стороні осі обертання стулки може бути передбачений опорно-поворотний вузол з пальцем, який розміщується в горизонтальній напрямній, і може в ній переміщатися. Перевагою винаходу є наявність у передбаченій для пальця вигнутій напрямній паза, кінець якого, звернений до стулки, утворює стопор для пальця, а прилеглий до кінця паза палець формує вісь обертання для стулки. Цей простий спосіб поєднує підтримку стулки з формуванням осі обертання. Для того, щоб утр уднити зняття стулки у відкритому або закритому положенні, краще для прийому пальця виконувати паз, основа якого має форму торцевої ділянки пальця. Для зменшення тертя при висуванні стулки палець з торцевої сторони може мати кулю, оброблену обкатаним методом. Всі елементи пристрою можуть бути легко вирівняні між рамою і стулкою і з'єднані гвинтами. Особливо це стосується варіанта, при якому на рамі передбачена профільна окантовка. Велике значення має те, що всі елементи пристрою, зокрема, опорно-поворотні вузли, опорні штифти, елементи для зсуву і фіксації, верхній опорний вузол і, при необхідності, фіксуючі елементи розміщені в зазорі між стулкою і рамою, що дозволяє уникнути порушення оптичних властивостей вікна. Профільна окантовка на рамі закриває ділянку розташування елементів також і в різних, передбачених для провітрювання, положеннях стулки. Великою перевагою є використання в пристрої елементів, що складаються з елементів обертання, зсуву і фіксації. На кожне вікно потрібна лише незначна кількість таких пристроїв. Нижче описується винахід на декількох прикладах його кращого втілення, що ілюструються кресленнями. На кресленнях наведені: Фіг.1: Схематичне зображення першого прикладу виконання згідно з винаходом, що забезпечує відкриття і фіксацію стулки; Фіг.2: Об'ємне зображення вигнутої напрямної, приведеної на Фіг.1; Фіг.3: Вид зверху на розріз зображеної на Фіг.1 частини висунутої стулки; Фіг.4А: Об'ємне зображення опорно-поворотного вузла, розташованого на стороні осі обертання стулки, який входить у пристрій, зображений на Фіг.1 ; Фіг.4В: Об'ємне зображення опорно-поворотного вузла, розташованого на стороні, протилежній осі обертання стулки, який входить у пристрій, зображений на Фіг.1; Фіг.5: Вид спереду на комбінований опорно-поворотний вузол з вигнутою напрямною; Фіг.6А: Вид спереду на ручк у, призначену для керування пристроєм, зображеним на Фіг.1; Фіг.6В: Вид збоку на ручку згідно з Фіг.6А; Фіг.7: Вид зверху на частин у висунутої стулки з опорно-поворотним вузлом, який відповідає іншому варіанту виконання, у розрізі; Фіг.8: Вид зверху на інший варіант опорно-поворотного вузла згідно з Фіг.7; Фіг.9: Схематичне зображення другого варіанта виконання пристрою, який забезпечує відкриття і фіксацію стулки, згідно з винаходом; Фіг.10: Вид зверху на частину висунутої стулки з опорно-поворотним вузлом, який відповідає іншому варіанту виконання, у розрізі; Фіг.11: Вид опорно-поворотного вузла, зображеного на Фіг.10, у розрізі по лінії В, Фіг.12: Вид опорноповоротного вузла, зображеного на Фіг.10, у розрізі по лінії C-D; Фіг.13: Схематичне зображення вигнутої напрямної для пристрою згідно з винаходом; Фіг.14: Об'ємне зображення іншого варіанта виконання опорно-поворотного вузла для пристрою згідно з винаходом; Фіг.15: Вид опорно-поворотного вузла, представленого на Фіг.14, у розрізі по лінії В; Фіг.16: Схематично представлений вид збоку на розташовані на стороні осі обертання стулки опорноповоротні вузли, які відповідають третьому варіанту виконання пристрою згідно з винаходом; Фіг.17: Вид спереду на опорно-поворотні вузли, зображені на Фіг.16; Фіг.18: Вид зверху на опорноповоротний вузол, зображений на Фіг.16; Фіг.19: Вид зверху на опорно-поворотний вузол, зображений на Фіг.16; Фіг.20: Схематично представлений вид збоку на елементи розташованого на стороні осі обертання стулки опорно-поворотного вузла, який відповідає четвертому варіанту виконання пристрою згідно з винаходом; Фіг.21: Вид спереду на опорно-поворотний вузол, зображений на Фіг.20; Фіг.22: Вид зверху на опорноповоротний вузол, зображений на Фіг.20; Фіг.23: Вид спереду на модифікований згідно з Фіг.21 опорноповоротний вузол; Фіг.24А: Вид спереду на модифікований згідно з Фіг.21 опорно-поворотний вузол; Фіг.24В: Вид зверху на зображений на Фіг.24 опорно-поворотний вузол; Фіг.25: Вид збоку на опорно-поворотний вузол, розміщений на стороні, протилежній осі обертання стулки; Фіг.26: Вид спереду на зображений на Фіг.25 опорно-поворотний вузол; Фіг.27: Схематично представлений вид зверху на ділянку осі обертання стулки 1 з пристроєм згідно з винаходом, встановленим на стулці, яка знаходиться в закритому положенні; Фіг.28: Вид зверху на ділянку осі обертання стулки, представлену на Фіг.27, з відкритою стулкою; Фіг.29: Вид збоку на елемент опорного вузла з вигн утою напрямною; Фіг.30: Вид збоку на вигнуту напрямну згідно з модифікованим варіантом виконання і Фіг.31: Вид зверху на модифікований згідно з Фіг.30 опорний вузол з вигнутою напрямною, у розрізі. На Фіг.1 схематично представлений вид спереду стулки 1, яка фіксується на рамі 2 за допомогою пристрою згідно з винаходом. Закріплені на рамі 2 елементи пристрою для кращого розуміння представлені в об'ємному вигляді. Стулка 1 може представляти собою стулку вікна або дверей. На стулці 1 передбачена змонтована за рахунок гвинтового з'єднання сталева стрічка або планка 3, що проходить по всьому периметру. На ній для спрощення монтажу вже жорстко закріплені дві опорні втулки 4 і один опорний штифт 5. На зображеній пунктиром з'єднуючій планці 6 закріплені пальці 7. За рахунок переміщення ручки 8 пальці 7 здійснюють зворотно-поступальний рух у вертикальному напрямку, і згідно з вибраним варіантом здійснюють відкривання за рахунок повороту, фіксацію або переміщення стулки 1 у положення провітрювання або відкритого положення за рахунок повороту. На рамі 2 на стороні, протилежній стороні, де встановлена ручка 8, змонтовані два опорно-поворотних вузли 9. Вони забезпечують фіксацію і переміщення стулки 1, як у положення провітрювання, так і у відкрите положення за рахунок повороту. На опорно-поворотних вузлах 9 є виступаючий вертикально нагору осьовий палець 90, який може бути введений в одну з опорних втулок 4. Осьовий палець 90 повертається на осі 93 навколо важеля 91, який, у свою чергу, встановлений на корпусі 94 опорно-поворотного вузла й обертається навколо осі 92. Корпус 94 закріплений на рамі 2, яка тут не показана. При переміщенні стулки 1 у положення провітрювання і назад стулка 1 переміщується по дузі. При цьому стулка буде злегка підніматися й опускатися. На стороні рами 2, де встановлена ручка, передбачений опорно-поворотний вузол 10. Опорно-поворотний вузол 10 містить у собі важіль 16, який може повертатися навколо осі 95, і закріплений на корпусі 97, змонтованому на рамі 2. Зверху важеля передбачена прийомна ділянка 96 для прийому опорного штифта 5, що дозволяє стулці 1 з опорним шти фтом 5 повертатися. При необхідності можна використовувати кілька опорно-поворотних вузлів 10, розміщених на рамі 2. Вони представляють собою опору для стулки 1 і знімають навантаження з опорно-поворотних вузлів 9. Дуга, утворена важелем 16, дорівнює дузі, утвореній важелем 91. По обидва боки рами 2 передбачені елементи для зсуву і фіксації 11 з вигнутої напрямною. За рахунок переміщення пальців 7 у вигн ути х напрямних 12 стулка переміщується в потрібне положення, причому можливе переміщення стулки 1 як вручну, так і автоматично. Вигнута напрямна 12 може бути сконструйована і таким чином, щоб забезпечити відкидання стулки 1 вручну. Констр укція напрямної 12 передбачає підйом і опускання стулки, причому за допомогою (х) позначена максимальна відстань переміщення. На Фіг.2 зображений змонтований на рамі 2 елемент для зсуву і фіксації 11. Для відкриття стулки на вигнутій напрямній 12 є вихідний отвір 13, який дозволяє пальцю 7 вийти з неї. Виведений з вигнутої напрямної 12 палець 7 підтримується за рахунок паза 14, виконаного в елементі зсуву і фіксації 11, і підтримує у свою чергу стулку при її відкритті за рахунок повороту. На Фіг.3 приведений вид зверху на шарнірні елементи пристрою у висунутому положенні стулки 1. Тут видно профіль провітрювання, що проходить по всьому периметру між стулкою 1 і рамою 2 і ущільненнями 98. Рух повітря позначений стрільцями. На малюнку ділянка пристрою з елементом зсуву і фіксації 11 і опорноповоротний вузол 9 позначені пунктирною лінією. Всі елементи пристрою зображені в зазорі між рамою 2 і стулкою 1. Сталева стрічка 3 і з'єднувальна планка 6 з пальцем 7 змонтовані на стулці 1, а "х" означає максимальну відстань переміщення. На Фіг.4А представлене об'ємне зображення модифікованого опорно-поворотного вузла 15 на стороні осі обертання стулки 1. Опорно-поворотний вузол містить у собі поворотний важіль 24, який шарнірно з'єднаний з виступаючим нагору осьовим пальцем 26. Для обмеження обертального руху поворотного важеля 24 в опорно-поворотному вузлі виконані паз, стінки 25 якого виконують функцію обмежників. Для забезпечення вертикального переміщення стулки 1 по центру між обмежниками 25 розташовується вісь обертання 99 поворотного важеля 24. В опорно-поворотному вузлі 15 є вигн ута напрямна 12 з отвором 13, передбачена для стулки з лівосторонньою віссю обертання. Перевагою винаходу є те, що використання опорно-поворотного вузла 15 дозволяє замість двох елементів пристрою використовувати один. Це знижує витрати і спрощує процес монтажу. Для монтажу вікна необхідне використання двох опорно-поворотних вузлів 15. На Фіг.4В зображений описаний вище важіль 16, який може додатково монтуватися на рамі 2 для зняття навантаження при горизонтальному переміщенні. На Фіг.5 представлене зображення ще одного опорно-поворотного вузла 35, який може монтуватися на рамі 2 на стороні, протилежній осі обертання стулки 1. Опорно-поворотний вузол 35 містить у собі важіль 16 з фіксуючим елементом для опорного штифта 5. Крім того, в опорно-поворотному вузлі 35 передбачена вигнута напрямна 12, що служить для спрямування пальця 7. На кресленні важіль 16, палець 7 і опорний штифт 5 показані в положенні, яке відповідає закритому і заблокованому положенню стулки 1. За рахунок збільшення кута повороту (у) стулка 1 утримується за допомогою важеля 16 у висун утому вперед положенні і може вивільнятися лише при подальшому переміщенні в процесі розкривання за рахунок повороту. У цьому випадку опорно-поворотний вузол 35 додатково відіграє роль підйомника стулки, який, піднімаючи її, повертає стулку у відкрите положення за рахунок повороту і передає її на опорний важіль 16. Ділянка, яка піднімає стулку 1, позначена буквою z. Важіль 16 може бути підпружинений, що допоможе уникнути заклинювання стулки 1. Відповідні положення пальця 7, який переміщує і фіксує стулку, позначені буквами А, В, С і D. Позиція А відповідає закритому і блокованому положенню стулки, В - це положення, в якому стулка наполовину відкрита для провітрювання, а положення 3 - максимальне зафіксоване положення провітрювання. Буква D відповідає положенню, з якого стулка 1 може бути відкрита за рахунок повороту, причому палець 7 може бути виведений через отвір 13. Між позиціями А і С може бути встановлене будь-яке необхідне положення провітрювання. На Фіг.6А і В показана змонтована на стулці ручка 8. Ручка 8 може приймати положення, яке відповідають відображеним на Фіг.5 положенням А, В, С, D. На Фіг.7 відображений інший опорно-поворотний вузол 17 з фіксуючим елементом, який фіксує стулку під час відкриття за рахунок повороту. Вузол 17 встановлений у зазорі і включає напрямну смугу 18, змонтовану на рамі 2, і встановлений на стулці 1 фіксуючий елемент 19. Якщо стулка 1 приводиться в положення провітрювання, то кулачок 20 фіксується в поглибленні, яке знаходиться за смугою 18. Якщо здійснюється відкриття стулки за рахунок повороту, то кулачок 20 блокується за смугою 18 і підтримує стулку 1 при поворотному русі. Тут показані також вісь повороту D стулки (1) і напрямок її повороту. На рамі 2 передбачена профільна окантовка. У положенні провітрювання вона закриває частину елементів пристрою і допомагає при регулюванні елементів пристрою. На Фіг.8 представлений варіант опорно-поворотного вузла 17*, подібного до вузла 17, зображеного на Фіг.7. У цьому випадку напрямний елемент складається зі змонтованого на рамі 2 пальця з кільцевою напрямною 22 і з закріпленою на стулці 1 напрямною деталі 23. Розміщений на напрямній деталі 23 кулачок 20 при поворотному русі стулки проходить по внутрішній стороні напрямної 22, а напрямна деталь 23 - по зовнішній стороні напрямної 22. Таким чином, стулка 1 зафіксована в будь-якому положенні повороту. Перевагою є розміщення напрямної деталі 23 безпосередньо на втулці 4, змонтованій на сталевій стрічці. На Фіг.9 представлений інший варіант пристрою, зображеного на Фіг.1. Цей пристрій містить у собі верхній опорний вузол 27. Цей вузол складається із закріпленої на сталевій стрічці 3 втулки 28, в якій встановлений палець 29. Для здійснення монтажу палець можна пересунути, ввести в паз і закріпити. На рамі 2 змонтований напрямний і фіксуючий елемент ЗО з пазом 31. При переміщенні стулки 1 у положення для провітрювання і при її відкритті за рахунок повороту стулка утримується і направляється за рахунок верхнього опорного вузла 27. На Фіг.9 показана можлива комбінація елементів пристрою згідно з винаходом, які розміщені в зазорі між стулкою 1 і рамою 2. Тут на стороні, протилежній стороні, на якій встановлена ручка 8, змонтований опорноповоротний вузол 9, який розміщений у нижньому куті рами 2. У верхньому куті на цій же стороні змонтований опорний вузол 27. На стороні ручки в нижньому куті рами встановлений опорно-поворотний вузол 10. Стулка 1 може повертатися на опорно-поворотному вузлі 9 і опорно-поворотному вузлі 10, що відповідає описаним раніше варіантам виконання. Елементи для зсуву і фіксації 11, які змонтовані по обидва боки рами 2, мають вигнуту напрямну 12 з отвором 13 для відкриття за рахунок повороту і призначені для створення достатнього зазору для стулки 1, який дає можливість її відкрити за рахунок повороту. За рахунок похилої конструкції напрямної 12 досягається рівномірне рівнобіжне висування стулки 1. Констр укція елементів зсуву і фіксації 11 однакова для правої і лівої сторони рами 2. При монтажі вони, відповідно, розвертаються в потрібне положення. На Фіг.10 представлений інший варіант виконання опорно-поворотного вузла згідно з винаходом. На стулці 1 змонтований закріплений на сталевій стрічці палець 40. Палець 40 може бути введений у зачеплення із закріпленою на рамі 2 втулкою 50. На Фіг.10 стулка знаходиться в максимально висунутому положенні. З цього положення стулка 1 може бути повернена навколо осі 41 пальця 40. На Фіг.11 представлений розріз опорно-поворотного вузла, зображеного на Фіг.10, уздовж лінії А-В. Стрілкою позначені напрямки руху сталевої стрічки 3 і пальця 40. Показана також вісь обертання 41, навколо якої може бути повернена стулка 1. На нижній стороні пальця 40 передбачений фіксуючий елемент 46. На рамі 2 закріплений захоплювач 47, в якому в закритому положенні стулки 1 блокується фіксуючий елемент 46. На Фіг.12 представлений розріз опорно-поворотного вузла, зображеного на Фіг.10 по осі C-D. Тут показані палець 40 з фіксуючим елементом 46, втулка 50 і змонтований на рамі захоплювач 47. Вісь блокування або вісь пальця 41 у закритому положенні стулки 2 позначені буквою А, відкрите положення за рахунок повороту або вісь пальця у висун утому положенні стулки 1 позначені буквою В. Відстань переміщення стулки 1 позначена х. На Фіг.13 представлена вигнута напрямна 12 для рівнобіжного висування стулки 1, яка може бути використана як вставка у вузол, зображений на Фіг.10-12. По вигнутій напрямній 12 переміщується палець 7, який закріплений на з'єднуючій планці. За рахунок переміщення пальця стулка 1 буде власне кажучи паралельно висуватися вперед. Вигнута напрямна містить у собі вертикальну ділянку "у", так що на цій ділянці стулка 1 не буде висуватися далі по горизонталі, у результаті чого стане можливим сполучення (стикування) пальця 40 із. втулкою 50. Вісь блокування позначена буквою А, відкрите положення за рахунок повороту позначено буквою В, а відстань переміщення стулки - буквою х. На Фіг.14 і 15 зображений інший варіант опорно-поворотного вузла 60 згідно з винаходом. Опорноповоротний вузол 60 містить вигнуту напрямну 12, на якій є похила ділянка для рівнобіжного висування стулки 1, і вертикальна ділянка 61. По вигнутій напрямній 12 переміщується палець 63, який з'єднаний зі сталевою стрічкою 3 або планкою. За рахунок ручки 8 сталева стрічка 3 буде переміщатися вертикально разом з пальцем 63. Опорний вузол має верхній вертикальний осьовий отвір 62, який служить для прийому опорного шти фта 64. Опорний штифт 64 закріплений на пальці 63. Крім того, на опорному вузлі 60 є бічний отвір 65, в який може входити палець 63. Для рівнобіжного висування стулки 1 палець 63 спочатку переміщується до вертикальної ділянки 61. При подальшому переміщенні пальця вздовж ділянки 61, стулка 1 далі не висувається, а вивільняється для відкриття за рахунок повороту. При цьому опорний штифт 64 входить в осьовий отвір 62, а палець 63 переміщується на висоту отвору 65. У верхньому положенні стулка може бути повернена навколо опорного шти фта 64, а палець 63 може увійти в отвір 65. У відкритому положенні за рахунок повороту ручк у 8 неможливо буде використовувати, оскільки палець в отворі 65 зафіксований від зсуву. Крім того, для монтажу вузла 60 на рамі 2 передбачені отвори для гвинтів 66. На Фіг.16 схематично представлений вид збоку розташованих на осі обертання стулки 1 елементів, які входять у пристрій згідно з винаходом і які представляють собою третій варіант винаходу. У верхній частині знаходиться верхній опорно-поворотний вузол 121, посередині - два елементи для зсуву і фіксації 118 і внизу опорно-поворотний вузол 119. Зазначені елементи пристрою розміщені в зазорі між стулкою 1 і рамою 2. Опорно-поворотний вузол 121 містить у собі закріплений на рамі 2 опорно-напрямний елемент 125 з поздовжнім пазом 140 і палець 110, який переміщується в ньому. Елементи для зсуву і фіксації 118 мають вигнуту напрямну 113 з вертикальною ділянкою 143, похилою ділянкою 141 і пов'язаним з похилою ділянкою бічним отвором 142. У вигнутій напрямній 113 розміщується палець 105. Опорно-поворотний вузол 119 містить у собі закріплену на стулці 1 втулку 106, в якій розміщується палець 144. Палець 144 за допомогою осі 145 шарнірно з'єднаний з важелем 114. Важіль 114 може повертатися навколо осі 146, розташованої приблизно посередині відносно максимальної відстані переміщення "х". Для обмеження повороту важеля 114 в опорно-поворотному вузлі 119 є обмежники 122. Опорно-поворотний вузол 119 закріплюється гвинтами на рамі 2 через отвори 147. За рахунок переміщення пальців 105 за допомогою ручки 8 або рушійного імпульсу вісь пальця 144 у межах паза переміщується з блокуючого положення А до відкритого положення за рахунок повороту D. На Фіг.17 представлений вид спереду на зображені на Фіг.16 елементи пристрою. Палець 105 з торцевої сторони має форму півкулі, для того щоб у крайньому положенні разом з вигнутою напрямною 113 сформувати вісь обертання. При цьому палець 105 закріплений на сталевій стрічці 104, яка може переміщатися в межах стулки 1. На Фіг.18 представлений вид зверху на опорно-поворотний вузол 121 з пальцем 110 у пазі 140. На Фіг.19 показаний вид зверху на опорно-поворотний вузол 119 з пальцем 144 у середньому положенні. На Фіг.20 і 21 показані відповідні іншому варіанту винаходу елементи пристрою, встановлені на стулці 1 і рамі 2. Зображення частково відповідає варіанту, приведеному на Фіг.16 і 17. При цьому показана тут вигн ута напрямна 113 з пальцем 105 відповідає описаній раніше вигнутій напрямній 113. Однак у нижній частині стулки 1 передбачений модифікований опорно-поворотний вузол 116, зображений на Фіг.22 у розрізі по лінії F-F. Цей вузол містить у собі палець 112, розміщений у втулці 108, закріпленій на стулці 1. Палець 112 з боку основи спирається на напрямний елемент 117, що має бічні стінки 129 для бічного напрямку пальця 112. На Фіг.20 палець 112 показаний у різних положеннях. На Фіг.22 показаний вид зверху зображеного на Фіг.20 і 21 опорно-поворотного вузла 116, який дозволяє здійснювати висування стулки 1 на відстань х. Добре видно, що вісь обертання стулки 1 у всіх положеннях пальця 112 знаходиться в межах зазору 115 між стулкою 1 і рамою 2. На Фіг.23 представлене креслення іншого варіанта опорно-поворотного вузла. Цей опорно-поворотний вузол має Т-подібний паз, де розміщується палець 150 зі стовщеною торцевою ділянкою 151. За рахунок цього забезпечується неможливість випадання пальця 150 з опорного елемента 152. Стовщена ділянка може бути виготовлена з матеріалу, для якого втрати за рахунок тертя незначні, наприклад, металу. На Фіг.24А і 24В показаний інший варіант опорного елемента 153, в якому є паз 154, що виступає як опора для пальця 155. Палець 155 з боку основи має ділянку зменшеного діаметра 156, яка введена в опорний елемент 157, виготовлений з матеріалу, для якого втрати за рахунок тертя незначні. На Фіг.25 і 26 показаний розміщений на протилежній стороні осі обертання стулки 1 опорно-поворотний вузол 120 з опорним елементом 123 з важелем 124, який закріплюється на рамі 2, що частково відповідає прикладам виконання, які приводилися раніше. На верхній стороні важеля 124 передбачена прийомна ділянка для опорного штиря 160, яка жорстко з'єднана з рамою 1. Якщо важіль 124 з максимального положення висування В стулки 1 повертається ще навколо кута "у", то опорний штир 160 вивільнюється з прийомної ділянки важеля 124 для відкриття стулки 1. Щоб при закритті стулки 1 уникнути заклинювання, важіль 124 має попередній натяг по відношенню до позиції розблокування. На Фіг.27 представлений вид зверху на ділянку осі обертання стулки 1 у закритому положенні, встановленій з використанням пристрою згідно з винаходом. Вісь обертання розташована на лінії А. На Фіг.28 представлений вид зверху на ділянку осі обертання стулки у відкритому положенні, що відповідає Фіг.27, причому вісь обертання знаходиться на зміщеній лінії D. На Фіг.29 зображена частина опорно-поворотного вузла 170 з вигнутою напрямною 171. У вигнутій напрямній розміщується палець 172, який з торцевої сторони має форму півкулі, так що поверхня півкулі формує вісь обертання для стулки 1. На Фіг.29 зображена стулка 1 у відкритому положенні за рахунок повороту. На Фіг.30 представлений модифікований варіант опорно-поворотного вузла 177. Вузол 177 має вигнуту напрямну 175, в якій переміщується палець 176. У висунутому положенні стулки 1 при відкритті за рахунок повороту палець 176 переміщується по дузі 173, так що в межах опорно-поворотного вузла 177 формується вісь обертання 174 стулки 1. На Фіг.31 представлений інший варіант виконання вигнутої напрямної 180, в якій розміщується палець 181. Торцева ділянка пальця 181 має кулясту форму із звуженою ділянкою 183. За рахунок звуженої ділянки 183 при відповідній конструкції вигнутої напрямної 180 з пазом, основа якого має форму торцевої ділянки пальця, забезпечується неможливість випадання пальця 181, що дозволяє домогтися запобігання випадіння пальця. Винахід не обмежується представленими варіантами виконання. Показані тут вузли й елементи пристрою можна використовувати окремо для формування осі обертання стулки, а також довільно комбінувати один з одним. Фахівець має можливість вільного вибору розміщення елементів пристрою згідно з винаходом між стулкою і рамою. При цьому пристрій згідно з даним винаходом забезпечує оптимальний розподіл навантажень, які виникають при висуванні рами і її відкритті за рахунок повороту, а також надійну фіксацію стулки.
