Номер патенту: 92152

Опубліковано: 11.08.2014

Автор: Куперман Леонід Мойсейович

Є ще 5 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

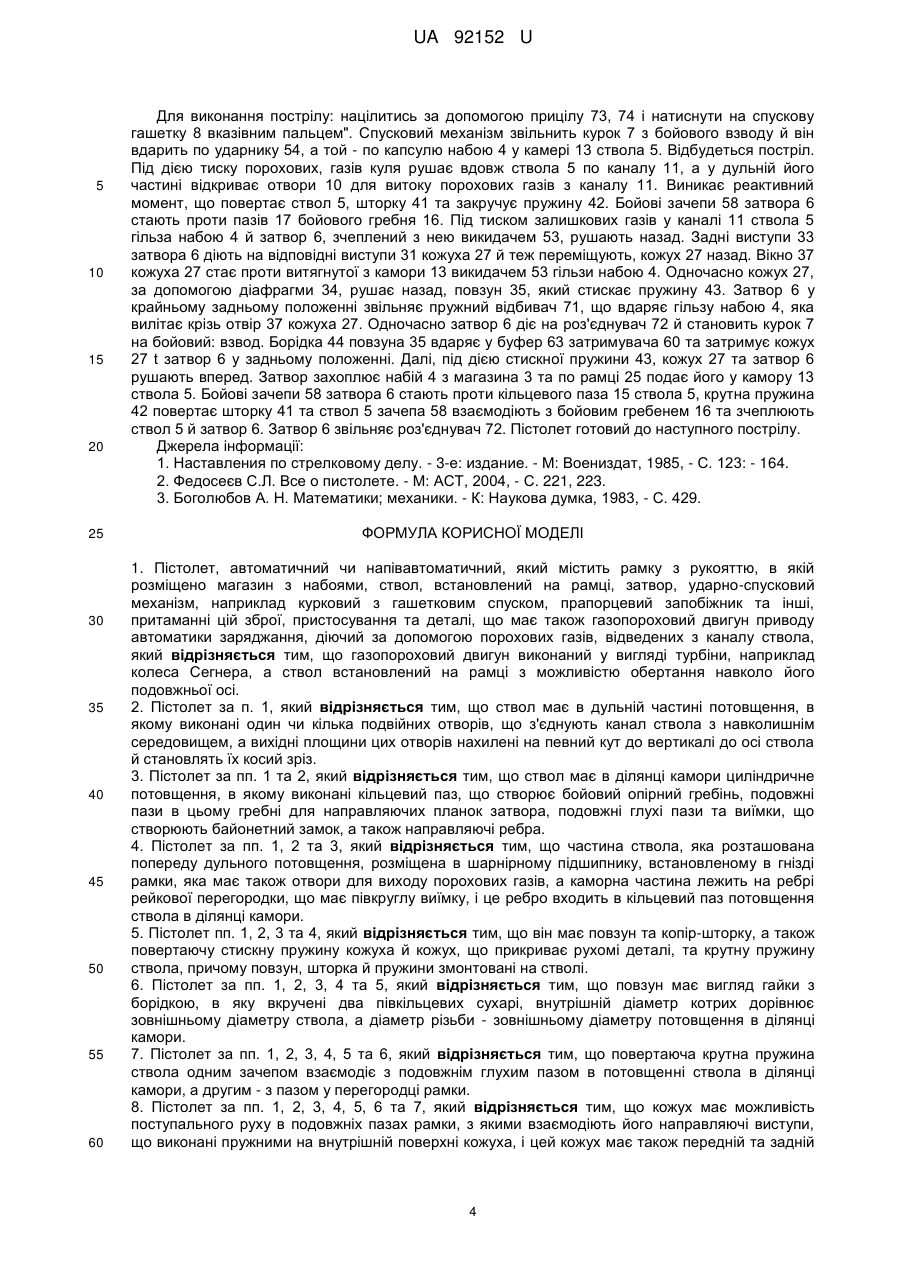

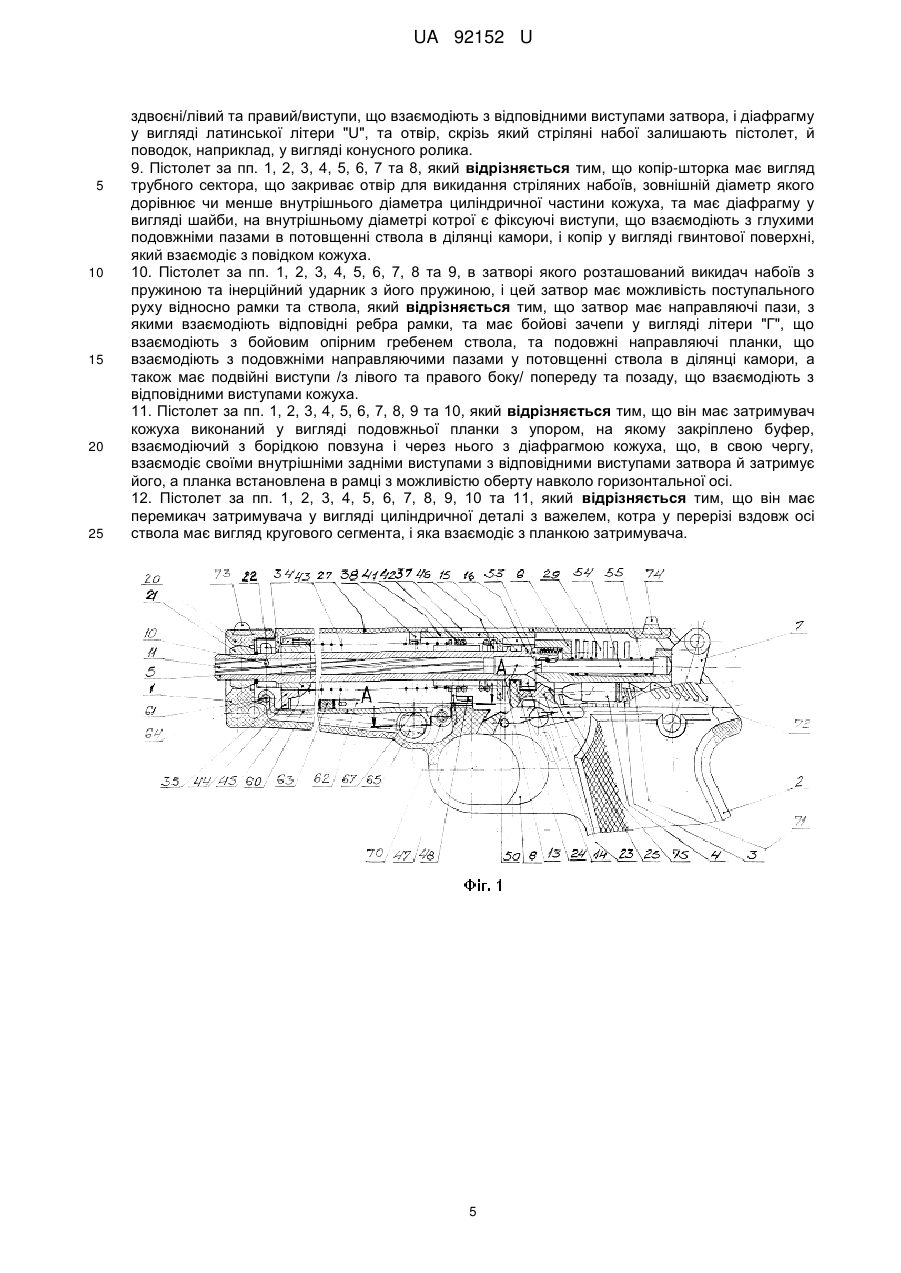

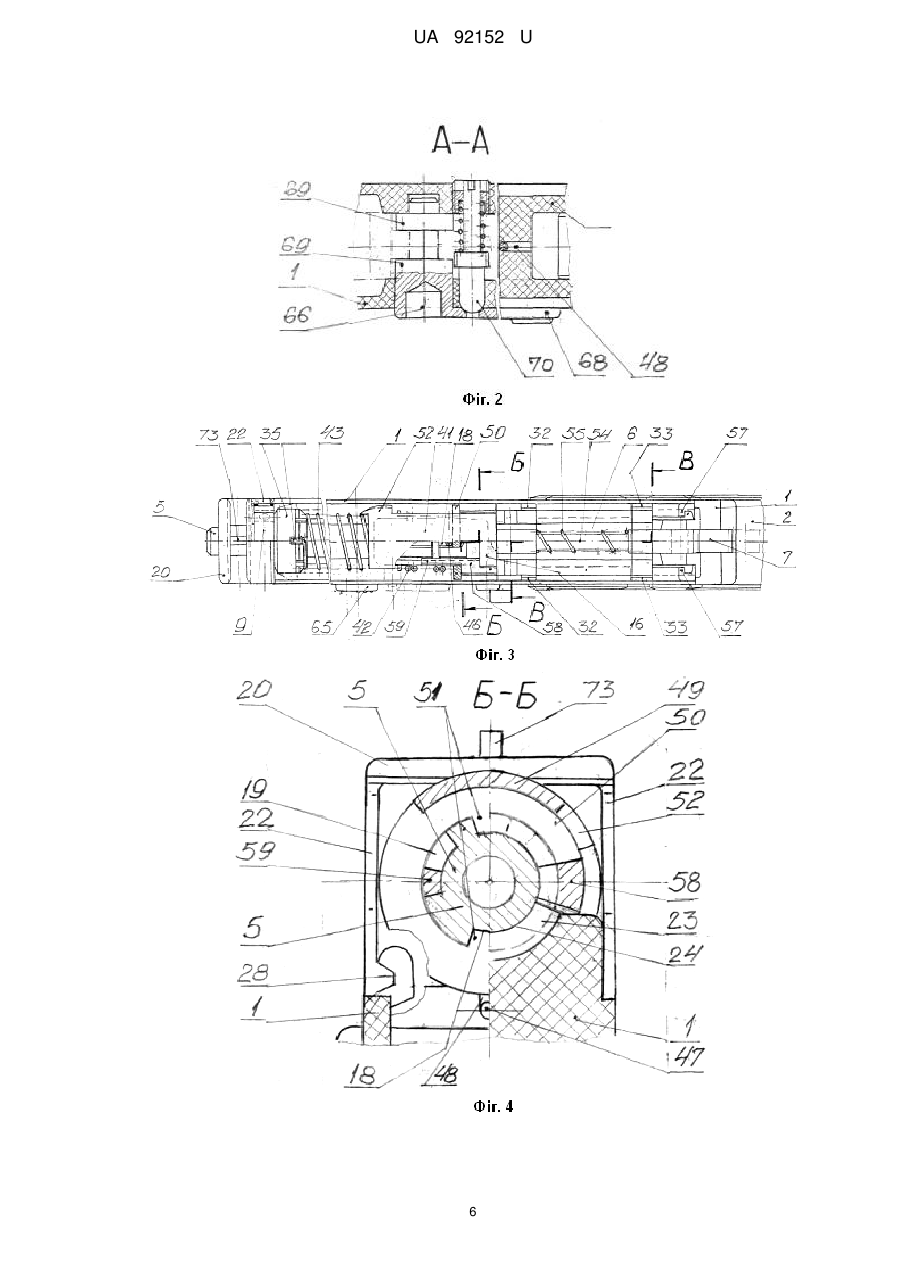

1. Пістолет, автоматичний чи напівавтоматичний, який містить рамку з рукояттю, в якій розміщено магазин з набоями, ствол, встановлений на рамці, затвор, ударно-спусковий механізм, наприклад курковий з гашетковим спуском, прапорцевий запобіжник та інші, притаманні цій зброї, пристосування та деталі, що має також газопороховий двигун приводу автоматики заряджання, діючий за допомогою порохових газів, відведених з каналу ствола, який відрізняється тим, що газопороховий двигун виконаний у вигляді турбіни, наприклад колеса Сегнера, а ствол встановлений на рамці з можливістю обертання навколо його подовжньої осі.

2. Пістолет за п. 1, який відрізняється тим, що ствол має в дульній частині потовщення, в якому виконані один чи кілька подвійних отворів, що з'єднують канал ствола з навколишнім середовищем, а вихідні площини цих отворів нахилені на певний кут до вертикалі до осі ствола й становлять їх косий зріз.

3. Пістолет за пп. 1 та 2, який відрізняється тим, що ствол має в ділянці камори циліндричне потовщення, в якому виконані кільцевий паз, що створює бойовий опірний гребінь, подовжні пази в цьому гребні для направляючих планок затвора, подовжні глухі пази та виїмки, що створюють байонетний замок, а також направляючі ребра.

4. Пістолет за пп. 1, 2 та 3, який відрізняється тим, що частина ствола, яка розташована попереду дульного потовщення, розміщена в шарнірному підшипнику, встановленому в гнізді рамки, яка має також отвори для виходу порохових газів, а каморна частина лежить на ребрі рейкової перегородки, що має півкруглу виїмку, і це ребро входить в кільцевий паз потовщення ствола в ділянці камори.

5. Пістолет пп. 1, 2, 3 та 4, який відрізняється тим, що він має повзун та копір-шторку, а також повертаючу стискну пружину кожуха й кожух, що прикриває рухомі деталі, та крутну пружину ствола, причому повзун, шторка й пружини змонтовані на стволі.

6. Пістолет за пп. 1, 2, 3, 4 та 5, який відрізняється тим, що повзун має вигляд гайки з борідкою, в яку вкручені два півкільцевих сухарі, внутрішній діаметр котрих дорівнює зовнішньому діаметру ствола, а діаметр різьби - зовнішньому діаметру потовщення в ділянці камори.

7. Пістолет за пп. 1, 2, 3, 4, 5 та 6, який відрізняється тим, що повертаюча крутна пружина ствола одним зачепом взаємодіє з подовжнім глухим пазом в потовщенні ствола в ділянці камори, а другим - з пазом у перегородці рамки.

8. Пістолет за пп. 1, 2, 3, 4, 5, 6 та 7, якій відрізняється тим, що кожух має можливість поступального руху в подовжніх пазах рамки, з якими взаємодіють його направляючі виступи, що виконані пружними на внутрішній поверхні кожуха, і цей кожух має також передній та задній здвоєні/лівий та правий/виступи, що взаємодіють з відповідними виступами затвора, і діафрагму у вигляді латинської літери "U", та отвір, скрізь який стріляні набої залишають пістолет, й поводок, наприклад, у вигляді конусного ролика.

9. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7 та 8, який відрізняється тим, що копір-шторка має вигляд трубного сектора, що закриває отвір для викидання стріляних набоїв, зовнішній діаметр якого дорівнює чи менше внутрішнього діаметра циліндричної частини кожуха, та має діафрагму у вигляді шайби, на внутрішньому діаметрі котрої є фіксуючі виступи, що взаємодіють з глухими подовжніми пазами в потовщенні ствола в ділянці камори, і копір у вигляді гвинтової поверхні, який взаємодіє з повідком кожуха.

10. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7, 8 та 9, в затворі якого розташований викидач набоїв з пружиною та інерційний ударник з його пружиною, і цей затвор має можливість поступального руху відносно рамки та ствола, який відрізняється тим, що затвор має направляючі пази, з якими взаємодіють відповідні ребра рамки, та має бойові зачепи у вигляді літери "Г", що взаємодіють з бойовим опірним гребенем ствола, та подовжні направляючі планки, що взаємодіють з подовжніми направляючими пазами у потовщенні ствола в ділянці камори, а також має подвійні виступи /з лівого та правого боку/ попереду та позаду, що взаємодіють з відповідними виступами кожуха.

11. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7, 8, 9 та 10, який відрізняється тим, що він має затримувач кожуха виконаний у вигляді подовжньої планки з упором, на якому закріплено буфер, взаємодіючий з борідкою повзуна і через нього з діафрагмою кожуха, що, в свою чергу, взаємодіє своїми внутрішніми задніми виступами з відповідними виступами затвора й затримує його, а планка встановлена в рамці з можливістю оберту навколо горизонтальної осі.

12. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 та 11, який відрізняється тим, що він має перемикач затримувача у вигляді циліндричної деталі з важелем, котра у перерізі вздовж осі ствола має вигляд кругового сегмента, і яка взаємодіє з планкою затримувача.

Текст

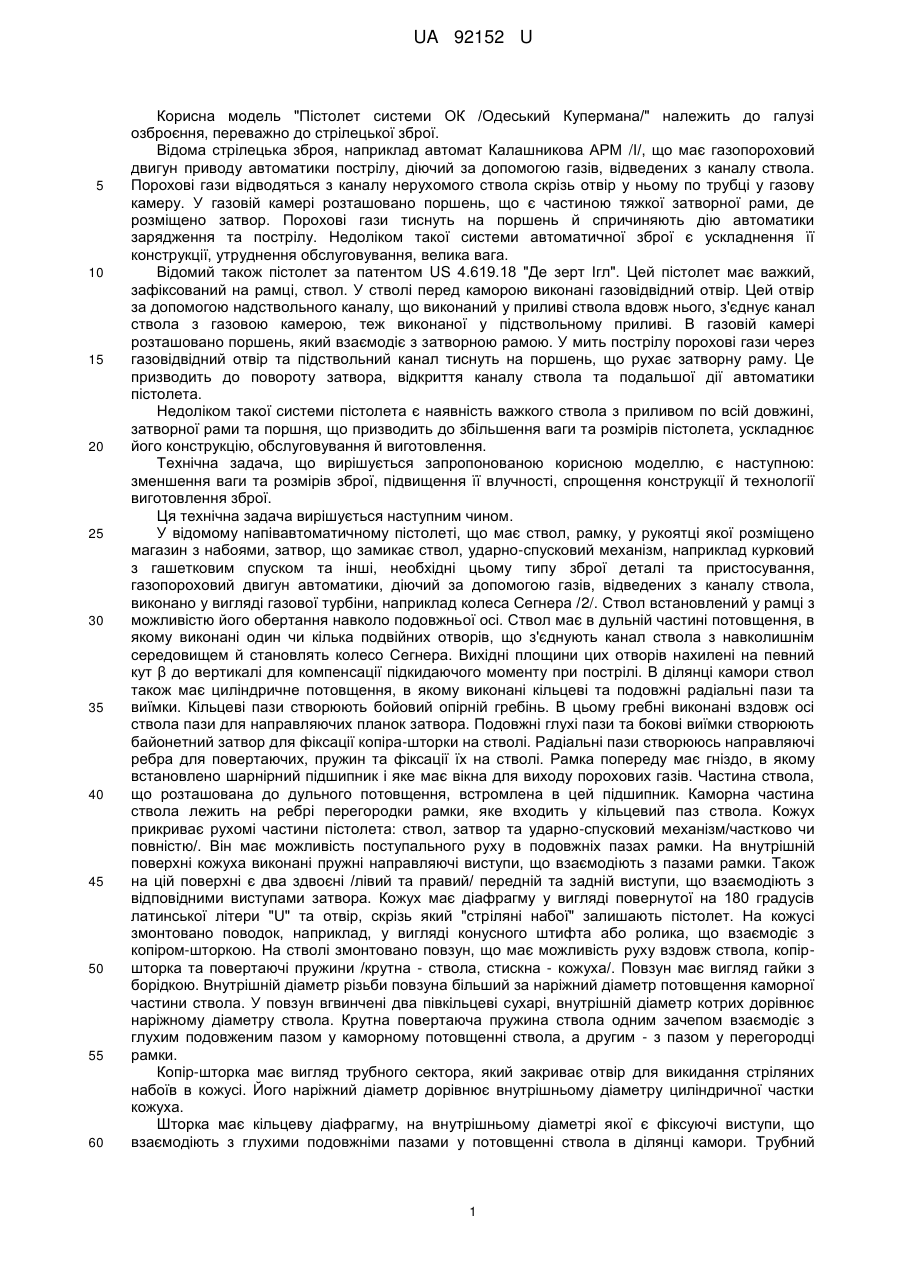

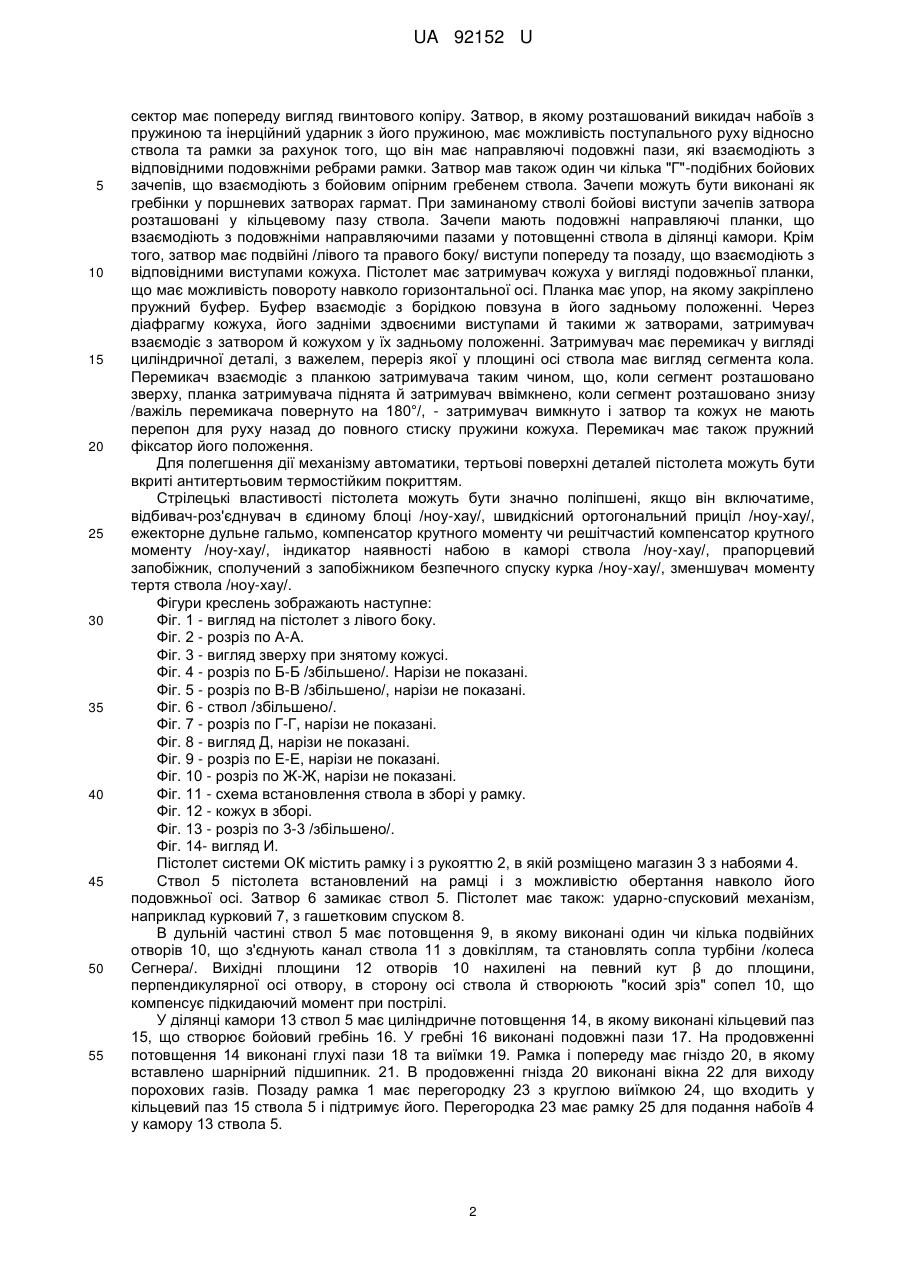

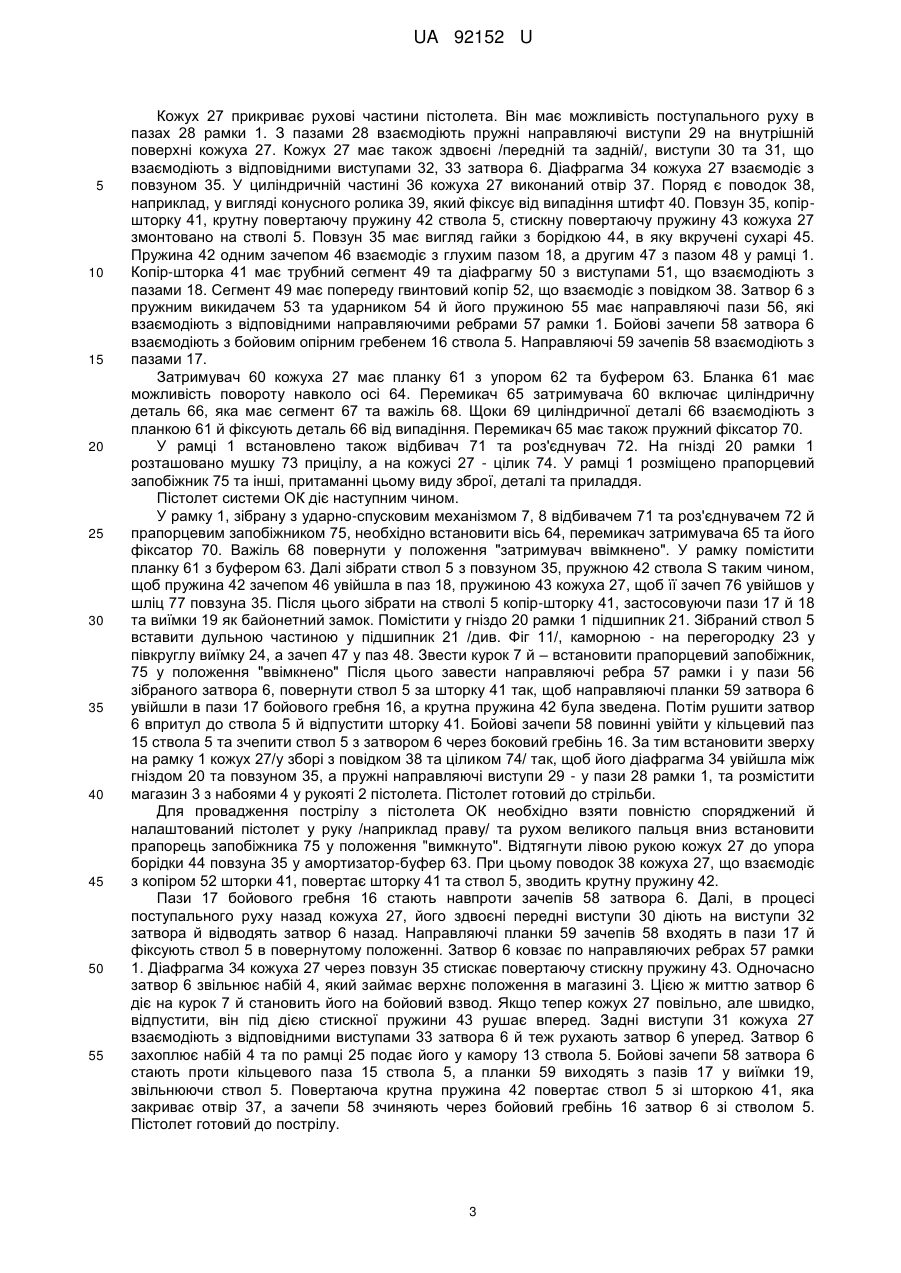

Реферат: UA 92152 U UA 92152 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель "Пістолет системи ОК /Одеський Купермана/" належить до галузі озброєння, переважно до стрілецької зброї. Відома стрілецька зброя, наприклад автомат Калашникова АРМ /І/, що має газопороховий двигун приводу автоматики пострілу, діючий за допомогою газів, відведених з каналу ствола. Порохові гази відводяться з каналу нерухомого ствола скрізь отвір у ньому по трубці у газову камеру. У газовій камері розташовано поршень, що є частиною тяжкої затворної рами, де розміщено затвор. Порохові гази тиснуть на поршень й спричиняють дію автоматики зарядження та пострілу. Недоліком такої системи автоматичної зброї є ускладнення її конструкції, утруднення обслуговування, велика вага. Відомий також пістолет за патентом US 4.619.18 "Де зерт Ігл". Цей пістолет має важкий, зафіксований на рамці, ствол. У стволі перед каморою виконані газовідвідний отвір. Цей отвір за допомогою надствольного каналу, що виконаний у приливі ствола вдовж нього, з'єднує канал ствола з газовою камерою, теж виконаної у підствольному приливі. В газовій камері розташовано поршень, який взаємодіє з затворною рамою. У мить пострілу порохові гази через газовідвідний отвір та підствольний канал тиснуть на поршень, що рухає затворну раму. Це призводить до повороту затвора, відкриття каналу ствола та подальшої дії автоматики пістолета. Недоліком такої системи пістолета є наявність важкого ствола з приливом по всій довжині, затворної рами та поршня, що призводить до збільшення ваги та розмірів пістолета, ускладнює його конструкцію, обслуговування й виготовлення. Технічна задача, що вирішується запропонованою корисною моделлю, є наступною: зменшення ваги та розмірів зброї, підвищення її влучності, спрощення конструкції й технології виготовлення зброї. Ця технічна задача вирішується наступним чином. У відомому напівавтоматичному пістолеті, що має ствол, рамку, у рукоятці якої розміщено магазин з набоями, затвор, що замикає ствол, ударно-спусковий механізм, наприклад курковий з гашетковим спуском та інші, необхідні цьому типу зброї деталі та пристосування, газопороховий двигун автоматики, діючий за допомогою газів, відведених з каналу ствола, виконано у вигляді газової турбіни, наприклад колеса Сегнеpa /2/. Ствол встановлений у рамці з можливістю його обертання навколо подовжньої осі. Ствол має в дульній частині потовщення, в якому виконані один чи кілька подвійних отворів, що з'єднують канал ствола з навколишнім середовищем й становлять колесо Сегнера. Вихідні площини цих отворів нахилені на певний кут β до вертикалі для компенсації підкидаючого моменту при пострілі. В ділянці камори ствол також має циліндричне потовщення, в якому виконані кільцеві та подовжні радіальні пази та виїмки. Кільцеві пази створюють бойовий опірній гребінь. В цьому гребні виконані вздовж осі ствола пази для направляючих планок затвора. Подовжні глухі пази та бокові виїмки створюють байонетний затвор для фіксації копіра-шторки на стволі. Радіальні пази створююсь направляючі ребра для повертаючих, пружин та фіксації їх на стволі. Рамка попереду має гніздо, в якому встановлено шарнірний підшипник і яке має вікна для виходу порохових газів. Частина ствола, що розташована до дульного потовщення, встромлена в цей підшипник. Каморна частина ствола лежить на ребрі перегородки рамки, яке входить у кільцевий паз ствола. Кожух прикриває рухомі частини пістолета: ствол, затвор та ударно-спусковий механізм/частково чи повністю/. Він має можливість поступального руху в подовжніх пазах рамки. На внутрішній поверхні кожуха виконані пружні направляючі виступи, що взаємодіють з пазами рамки. Також на цій поверхні є два здвоєні /лівий та правий/ передній та задній виступи, що взаємодіють з відповідними виступами затвора. Кожух має діафрагму у вигляді повернутої на 180 градусів латинської літери "U" та отвір, скрізь який "cтріляні набої" залишають пістолет. На кожусі змонтовано поводок, наприклад, у вигляді конусного штифта або ролика, що взаємодіє з копіром-шторкою. На стволі змонтовано повзун, що має можливість руху вздовж ствола, копіршторка та повертаючі пружини /крутна - ствола, стискна - кожуха/. Повзун має вигляд гайки з борідкою. Внутрішній діаметр різьби повзуна більший за наріжний діаметр потовщення каморної частини ствола. У повзун вгвинчені два півкільцеві сухарі, внутрішній діаметр котрих дорівнює наріжному діаметру ствола. Крутна повертаюча пружина ствола одним зачепом взаємодіє з глухим подовженим пазом у каморному потовщенні ствола, а другим - з пазом у перегородці рамки. Копір-шторка має вигляд трубного сектора, який закриває отвір для викидання стріляних набоїв в кожусі. Його наріжний діаметр дорівнює внутрішньому діаметру циліндричної частки кожуха. Шторка має кільцеву діафрагму, на внутрішньому діаметрі якої є фіксуючі виступи, що взаємодіють з глухими подовжніми пазами у потовщенні ствола в ділянці камори. Трубний 1 UA 92152 U 5 10 15 20 25 30 35 40 45 50 55 сектор має попереду вигляд гвинтового копіру. Затвор, в якому розташований викидач набоїв з пружиною та інерційний ударник з його пружиною, має можливість поступального руху відносно ствола та рамки за рахунок того, що він має направляючі подовжні пази, які взаємодіють з відповідними подовжніми ребрами рамки. Затвор мав також один чи кілька "Г"-подібних бойових зачепів, що взаємодіють з бойовим опірним гребенем ствола. Зачепи можуть бути виконані як гребінки у поршневих затворах гармат. При заминаному стволі бойові виступи зачепів затвора розташовані у кільцевому пазу ствола. Зачепи мають подовжні направляючі планки, що взаємодіють з подовжніми направляючими пазами у потовщенні ствола в ділянці камори. Крім того, затвор має подвійні /лівого та правого боку/ виступи попереду та позаду, що взаємодіють з відповідними виступами кожуха. Пістолет має затримувач кожуха у вигляді подовжньої планки, що має можливість повороту навколо горизонтальної осі. Планка має упор, на якому закріплено пружний буфер. Буфер взаємодіє з борідкою повзуна в його задньому положенні. Через діафрагму кожуха, його задніми здвоєними виступами й такими ж затворами, затримувач взаємодіє з затвором й кожухом у їх задньому положенні. Затримувач має перемикач у вигляді циліндричної деталі, з важелем, переріз якої у площині осі ствола має вигляд сегмента кола. Перемикач взаємодіє з планкою затримувача таким чином, що, коли сегмент розташовано зверху, планка затримувача піднята й затримувач ввімкнено, коли сегмент розташовано знизу /важіль перемикача повернуто на 180°/, - затримувач вимкнуто і затвор та кожух не мають перепон для руху назад до повного стиску пружини кожуха. Перемикач має також пружний фіксатор його положення. Для полегшення дії механізму автоматики, тертьові поверхні деталей пістолета можуть бути вкриті антитертьовим термостійким покриттям. Стрілецькі властивості пістолета можуть бути значно поліпшені, якщо він включатиме, відбивач-роз'єднувач в єдиному блоці /ноу-хау/, швидкісний ортогональний приціл /ноу-хау/, ежекторне дульне гальмо, компенсатор крутного моменту чи решітчастий компенсатор крутного моменту /ноу-хау/, індикатор наявності набою в каморі ствола /ноу-хау/, прапорцевий запобіжник, сполучений з запобіжником безпечного спуску курка /ноу-хау/, зменшувач моменту тертя ствола /ноу-хау/. Фігури креслень зображають наступне: Фіг. 1 - вигляд на пістолет з лівого боку. Фіг. 2 - розріз по А-А. Фіг. 3 - вигляд зверху при знятому кожусі. Фіг. 4 - розріз по Б-Б /збільшено/. Нарізи не показані. Фіг. 5 - розріз по В-В /збільшено/, нарізи не показані. Фіг. 6 - ствол /збільшено/. Фіг. 7 - розріз по Г-Г, нарізи не показані. Фіг. 8 - вигляд Д, нарізи не показані. Фіг. 9 - розріз по E-Е, нарізи не показані. Фіг. 10 - розріз по Ж-Ж, нарізи не показані. Фіг. 11 - схема встановлення ствола в зборі у рамку. Фіг. 12 - кожух в зборі. Фіг. 13 - розріз по 3-3 /збільшено/. Фіг. 14- вигляд И. Пістолет системи ОК містить рамку і з рукояттю 2, в якій розміщено магазин 3 з набоями 4. Ствол 5 пістолета встановлений на рамці і з можливістю обертання навколо його подовжньої осі. Затвор 6 замикає ствол 5. Пістолет має також: ударно-спусковий механізм, наприклад курковий 7, з гашетковим спуском 8. В дульній частині ствол 5 має потовщення 9, в якому виконані один чи кілька подвійних отворів 10, що з'єднують канал ствола 11 з довкіллям, та становлять сопла турбіни /колеса Сегнера/. Вихідні площини 12 отворів 10 нахилені на певний кут β до площини, перпендикулярної осі отвору, в сторону осі ствола й створюють "косий зріз" сопел 10, що компенсує підкидаючий момент при пострілі. У ділянці камори 13 ствол 5 має циліндричне потовщення 14, в якому виконані кільцевий паз 15, що створює бойовий гребінь 16. У гребні 16 виконані подовжні пази 17. На продовженні потовщення 14 виконані глухі пази 18 та виїмки 19. Рамка і попереду має гніздо 20, в якому вставлено шарнірний підшипник. 21. В продовженні гнізда 20 виконані вікна 22 для виходу порохових газів. Позаду рамка 1 має перегородку 23 з круглою виїмкою 24, що входить у кільцевий паз 15 ствола 5 і підтримує його. Перегородка 23 маєрамку 25 для подання набоїв 4 у камору 13 ствола 5. 2 UA 92152 U 5 10 15 20 25 30 35 40 45 50 55 Кожух 27 прикриває рухові частини пістолета. Він має можливість поступального руху в пазах 28 рамки 1. З пазами 28 взаємодіють пружні направляючі виступи 29 на внутрішній поверхні кожуха 27. Кожух 27 має також здвоєні /передній та задній/, виступи 30 та 31, що взаємодіють з відповідними виступами 32, 33 затвора 6. Діафрагма 34 кожуха 27 взаємодіє з повзуном 35. У циліндричній частині 36 кожуха 27 виконаний отвір 37. Поряд є поводок 38, наприклад, у вигляді конусного ролика 39, який фіксує від випадіння штифт 40. Повзун 35, копіршторку 41, крутну повертаючу пружину 42 ствола 5, стискну повертаючу пружину 43 кожуха 27 змонтовано на стволі 5. Повзун 35 має вигляд гайки з борідкою 44, в яку вкручені сухарі 45. Пружина 42 одним зачепом 46 взаємодіє з глухим пазом 18, а другим 47 з пазом 48 у рамці 1. Копір-шторка 41 має трубний сегмент 49 та діафрагму 50 з виступами 51, що взаємодіють з пазами 18. Сегмент 49 має попереду гвинтовий копір 52, що взаємодіє з повідком 38. Затвор 6 з пружним викидачем 53 та ударником 54 й його пружиною 55 має направляючі пази 56, які взаємодіють з відповідними направляючими ребрами 57 рамки 1. Бойові зачепи 58 затвора 6 взаємодіють з бойовим опірним гребенем 16 ствола 5. Направляючі 59 зачепів 58 взаємодіють з пазами 17. Затримувач 60 кожуха 27 має планку 61 з упором 62 та буфером 63. Бланка 61 має можливість повороту навколо осі 64. Перемикач 65 затримувача 60 включає циліндричну деталь 66, яка має сегмент 67 та важіль 68. Щоки 69 циліндричної деталі 66 взаємодіють з планкою 61 й фіксують деталь 66 від випадіння. Перемикач 65 має також пружний фіксатор 70. У рамці 1 встановлено також відбивач 71 та роз'єднувач 72. На гнізді 20 рамки 1 розташовано мушку 73 прицілу, а на кожусі 27 - цілик 74. У рамці 1 розміщено прапорцевий запобіжник 75 та інші, притаманні цьому виду зброї, деталі та приладдя. Пістолет системи ОК діє наступним чином. У рамку 1, зібрану з ударно-спусковим механізмом 7, 8 відбивачем 71 та роз'єднувачем 72 й прапорцевим запобіжником 75, необхідно встановити вісь 64, перемикач затримувача 65 та його фіксатор 70. Важіль 68 повернути у положення "затримувач ввімкнено". У рамку помістити планку 61 з буфером 63. Далі зібрати ствол 5 з повзуном 35, пружною 42 ствола S таким чином, щоб пружина 42 зачепом 46 увійшла в паз 18, пружиною 43 кожуха 27, щоб її зачеп 76 увійшов у шліц 77 повзуна 35. Після цього зібрати на стволі 5 копір-шторку 41, застосовуючи пази 17 й 18 та виїмки 19 як байонетний замок. Помістити у гніздо 20 рамки 1 підшипник 21. Зібраний ствол 5 вставити дульною частиною у підшипник 21 /див. Фіг 11/, каморною - на перегородку 23 у півкруглу виїмку 24, а зачеп 47 у паз 48. Звести курок 7 й – встановити прапорцевий запобіжник, 75 у положення "ввімкнено" Після цього завести направляючі ребра 57 рамки і у пази 56 зібраного затвора 6, повернути ствол 5 за шторку 41 так, щоб направляючі планки 59 затвора 6 увійшли в пази 17 бойового гребня 16, а крутна пружина 42 була зведена. Потім рушити затвор 6 впритул до ствола 5 й відпустити шторку 41. Бойові зачепи 58 повинні увійти у кільцевий паз 15 ствола 5 та зчепити ствол 5 з затвором 6 через боковий гребінь 16. За тим встановити зверху на рамку 1 кожух 27/у зборі з повідком 38 та ціликом 74/ так, щоб його діафрагма 34 увійшла між гніздом 20 та повзуном 35, а пружні направляючі виступи 29 - у пази 28 рамки 1, та розмістити магазин 3 з набоями 4 у рукояті 2 пістолета. Пістолет готовий до стрільби. Для провадження пострілу з пістолета ОК необхідно взяти повністю споряджений й налаштований пістолет у руку /наприклад праву/ та рухом великого пальця вниз встановити прапорець запобіжника 75 у положення "вимкнуто". Відтягнути лівою рукою кожух 27 до упора борідки 44 повзуна 35 у амортизатор-буфер 63. При цьому поводок 38 кожуха 27, що взаємодіє з копіром 52 шторки 41, повертає шторку 41 та ствол 5, зводить крутну пружину 42. Пази 17 бойового гребня 16 стають навпроти зачепів 58 затвора 6. Далі, в процесі поступального руху назад кожуха 27, його здвоєні передні виступи 30 діють на виступи 32 затвора й відводять затвор 6 назад. Направляючі планки 59 зачепів 58 входять в пази 17 й фіксують ствол 5 в повернутому положенні. Затвор 6 ковзає по направляючих ребрах 57 рамки 1. Діафрагма 34 кожуха 27 через повзун 35 стискає повертаючу стискну пружину 43. Одночасно затвор 6 звільнює набій 4, який займає верхнє положення в магазині 3. Цією ж миттю затвор 6 діє на курок 7 й становить його на бойовий взвод. Якщо тепер кожух 27 повільно, але швидко, відпустити, він під дією стискної пружини 43 рушає вперед. Задні виступи 31 кожуха 27 взаємодіють з відповідними виступами 33 затвора 6 й теж рухають затвор6 уперед. Затвор 6 захоплює набій 4 та по рамці 25 подає його у камору 13 ствола 5. Бойові зачепи 58 затвора 6 стають проти кільцевого паза 15 ствола 5, а планки 59 виходять з пазів 17 у виїмки 19, звільнюючи ствол 5. Повертаюча крутна пружина 42 повертає ствол 5 зі шторкою 41, яка закриває отвір 37, а зачепи 58 зчиняють через бойовий гребінь 16 затвор 6 зі стволом 5. Пістолет готовий до пострілу. 3 UA 92152 U 5 10 15 20 25 30 35 40 45 50 55 60 Для виконання пострілу: націлитись за допомогою прицілу 73, 74 і натиснути на спускову гашетку 8 вказівним пальцем". Спусковий механізм звільнить курок 7 з бойового взводу й він вдарить по ударнику 54, а той - по капсулю набою 4 у камері 13 ствола 5. Відбудеться постріл. Під дією тиску порохових, газів куля рушає вдовж ствола 5 по каналу 11, а у дульній його частині відкриває отвори 10 для витоку порохових газів з каналу 11. Виникає реактивний момент, що повертає ствол 5, шторку 41 та закручує пружину 42. Бойові зачепи 58 затвора 6 стають проти пазів 17 бойового гребня 16. Під тиском залишкових газів у каналі 11 ствола 5 гільза набою 4 й затвор 6, зчеплений з нею викидачем 53, рушають назад. Задні виступи 33 затвора 6 діють на відповідні виступи 31 кожуха 27 й теж переміщують, кожух 27 назад. Вікно 37 кожуха 27 стає проти витягнутої з камори 13 викидачем 53 гільзи набою 4. Одночасно кожух 27, за допомогою діафрагми 34, рушає назад, повзун 35, який стискає пружину 43. Затвор 6 у крайньому задньому положенні звільняє пружний відбивач 71, що вдаряє гільзу набою 4, яка вилітає крізь отвір 37 кожуха 27. Одночасно затвор 6 діє на роз'єднувач 72 й становить курок 7 на бойовий: взвод. Борідка 44 повзуна 35 вдаряє у буфер 63 затримувача 60 та затримує кожух 27 t затвор 6 у задньому положенні. Далі, під дією стискної пружини 43, кожух 27 та затвор 6 рушають вперед. Затвор захоплює набій 4 з магазина 3 та по рамці 25 подає його у камору 13 ствола 5. Бойові зачепи 58 затвора 6 стають проти кільцевого паза 15 ствола 5, крутна пружина 42 повертає шторку 41 та ствол 5 зачепа 58 взаємодіють з бойовим гребенем 16 та зчеплюють ствол 5 й затвор 6. Затвор 6 звільняє роз'єднувач 72. Пістолет готовий до наступного пострілу. Джерела інформації: 1. Наставления по стрелковому делу. - 3-е: издание. - М: Воениздат, 1985, - С. 123: - 164. 2. Федосеєв С.Л. Все о пистолете. - М: ACT, 2004, - С. 221, 223. 3. Боголюбов А. Н. Математики; механики. - К: Наукова думка, 1983, - С. 429. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пістолет, автоматичний чи напівавтоматичний, який містить рамку з рукояттю, в якій розміщено магазин з набоями, ствол, встановлений на рамці, затвор, ударно-спусковий механізм, наприклад курковий з гашетковим спуском, прапорцевий запобіжник та інші, притаманні цій зброї, пристосування та деталі, що має також газопороховий двигун приводу автоматики заряджання, діючий за допомогою порохових газів, відведених з каналу ствола, який відрізняється тим, що газопороховий двигун виконаний у вигляді турбіни, наприклад колеса Сегнера, а ствол встановлений на рамці з можливістю обертання навколо його подовжньої осі. 2. Пістолет за п. 1, який відрізняється тим, що ствол має в дульній частині потовщення, в якому виконані один чи кілька подвійних отворів, що з'єднують канал ствола з навколишнім середовищем, а вихідні площини цих отворів нахилені на певний кут до вертикалі до осі ствола й становлять їх косий зріз. 3. Пістолет за пп. 1 та 2, який відрізняється тим, що ствол має в ділянці камори циліндричне потовщення, в якому виконані кільцевий паз, що створює бойовий опірний гребінь, подовжні пази в цьому гребні для направляючих планок затвора, подовжні глухі пази та виїмки, що створюють байонетний замок, а також направляючі ребра. 4. Пістолет за пп. 1, 2 та 3, який відрізняється тим, що частина ствола, яка розташована попереду дульного потовщення, розміщена в шарнірному підшипнику, встановленому в гнізді рамки, яка має також отвори для виходу порохових газів, а каморна частина лежить на ребрі рейкової перегородки, що має півкруглу виїмку, і це ребро входить в кільцевий паз потовщення ствола в ділянці камори. 5. Пістолет пп. 1, 2, 3 та 4, який відрізняється тим, що він має повзун та копір-шторку, а також повертаючу стискну пружину кожуха й кожух, що прикриває рухомі деталі, та крутну пружину ствола, причому повзун, шторка й пружини змонтовані на стволі. 6. Пістолет за пп. 1, 2, 3, 4 та 5, який відрізняється тим, що повзун має вигляд гайки з борідкою, в яку вкручені два півкільцевих сухарі, внутрішній діаметр котрих дорівнює зовнішньому діаметру ствола, а діаметр різьби - зовнішньому діаметру потовщення в ділянці камори. 7. Пістолет за пп. 1, 2, 3, 4, 5 та 6, який відрізняється тим, що повертаюча крутна пружина ствола одним зачепом взаємодіє з подовжнім глухим пазом в потовщенні ствола в ділянці камори, а другим - з пазом у перегородці рамки. 8. Пістолет за пп. 1, 2, 3, 4, 5, 6 та 7, який відрізняється тим, що кожух має можливість поступального руху в подовжніх пазах рамки, з якими взаємодіють його направляючі виступи, що виконані пружними на внутрішній поверхні кожуха, і цей кожух має також передній та задній 4 UA 92152 U 5 10 15 20 25 здвоєні/лівий та правий/виступи, що взаємодіють з відповідними виступами затвора, і діафрагму у вигляді латинської літери "U", та отвір, скрізь який стріляні набої залишають пістолет, й поводок, наприклад, у вигляді конусного ролика. 9. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7 та 8, який відрізняється тим, що копір-шторка має вигляд трубного сектора, що закриває отвір для викидання стріляних набоїв, зовнішній діаметр якого дорівнює чи менше внутрішнього діаметра циліндричної частини кожуха, та має діафрагму у вигляді шайби, на внутрішньому діаметрі котрої є фіксуючі виступи, що взаємодіють з глухими подовжніми пазами в потовщенні ствола в ділянці камори, і копір у вигляді гвинтової поверхні, який взаємодіє з повідком кожуха. 10. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7, 8 та 9, в затворі якого розташований викидач набоїв з пружиною та інерційний ударник з його пружиною, і цей затвор має можливість поступального руху відносно рамки та ствола, який відрізняється тим, що затвор має направляючі пази, з якими взаємодіють відповідні ребра рамки, та має бойові зачепи у вигляді літери "Г", що взаємодіють з бойовим опірним гребенем ствола, та подовжні направляючі планки, що взаємодіють з подовжніми направляючими пазами у потовщенні ствола в ділянці камори, а також має подвійні виступи /з лівого та правого боку/ попереду та позаду, що взаємодіють з відповідними виступами кожуха. 11. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7, 8, 9 та 10, який відрізняється тим, що він має затримувач кожуха виконаний у вигляді подовжньої планки з упором, на якому закріплено буфер, взаємодіючий з борідкою повзуна і через нього з діафрагмою кожуха, що, в свою чергу, взаємодіє своїми внутрішніми задніми виступами з відповідними виступами затвора й затримує його, а планка встановлена в рамці з можливістю оберту навколо горизонтальної осі. 12. Пістолет за пп. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 та 11, який відрізняється тим, що він має перемикач затримувача у вигляді циліндричної деталі з важелем, котра у перерізі вздовж осі ствола має вигляд кругового сегмента, і яка взаємодіє з планкою затримувача. 5 UA 92152 U 6 UA 92152 U 7 UA 92152 U 8 UA 92152 U 9 UA 92152 U 10 UA 92152 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F41C 3/00

Мітки: системі, пістолет
