Ущільнюючий елемент

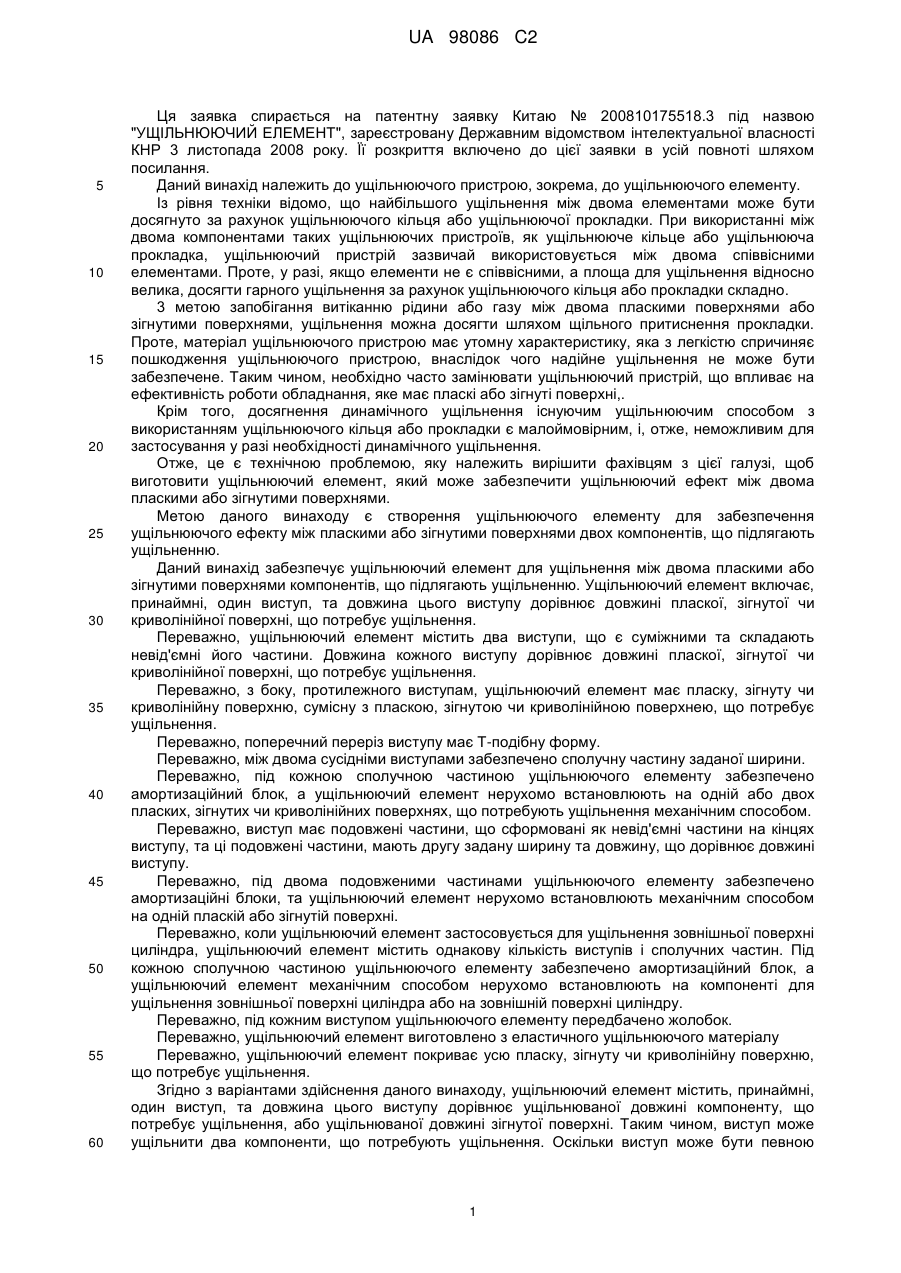

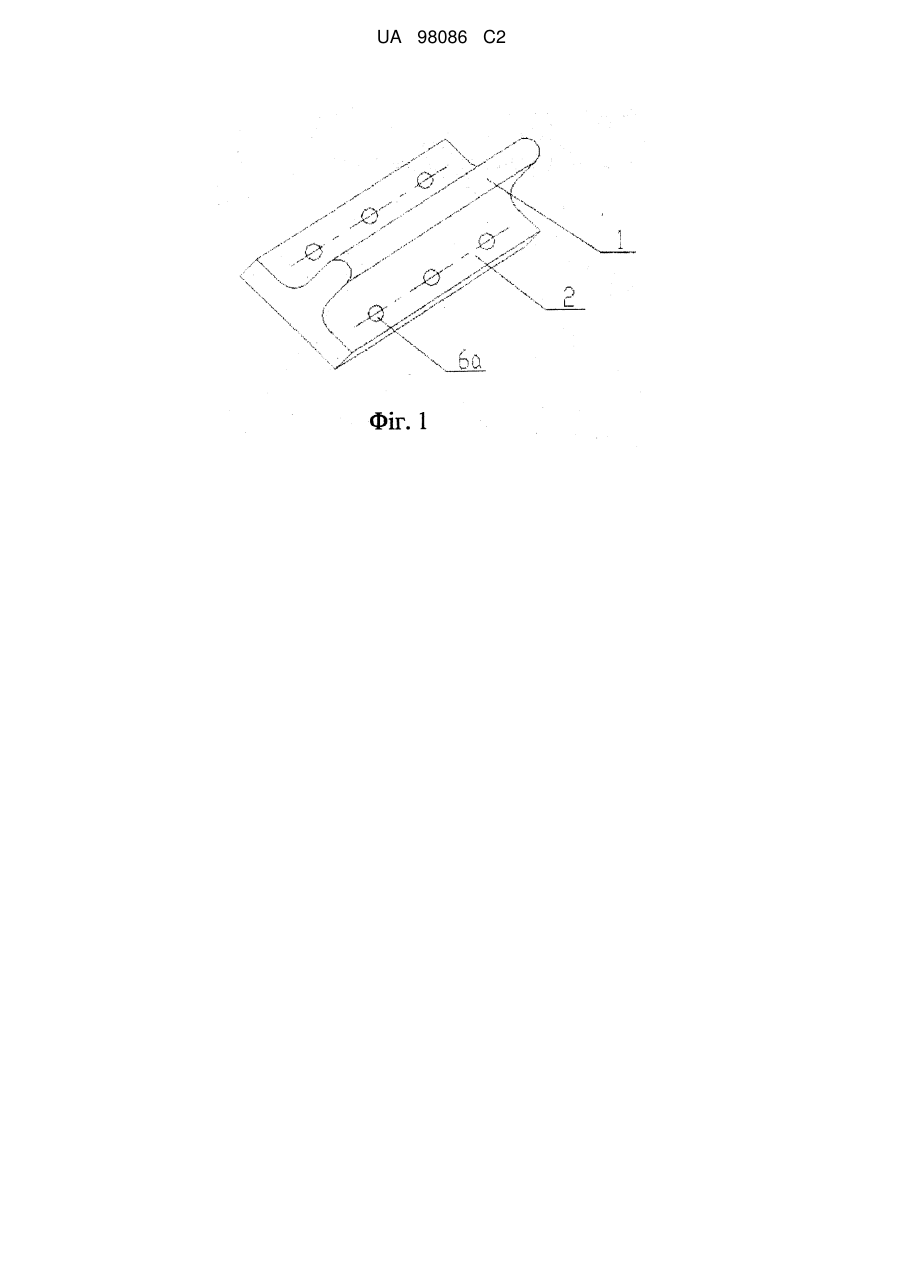

Реферат: Ущільнюючий елемент містить два виступи (1), що складають невід'ємну частину один одного, причому довжина кожного виступу дорівнює довжині пласкої, зігнутої або криволінійної поверхні компонента, що потребує ущільнення. Ущільнюючий елемент виготовлено з еластичного ущільнюючого матеріалу. Поперечний переріз кожного виступу має Т-подібну форму. Між двома суміжними виступами розташовано невід'ємну сполучну частину (3). Два крайні виступи відповідно пов'язані з невід'ємною подовженою частиною (2). Під сполучними частинами та/або подовженими частинами розташовано ростверк (4). Знизу навпроти виступів розміщено жолобок (5). Ущільнюючий елемент забезпечує ущільнюючий ефект між пласкими, зігнутими або криволінійними поверхнями компонента, що потребує ущільнення. UA 98086 C2 (12) UA 98086 C2 UA 98086 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця заявка спирається на патентну заявку Китаю № 200810175518.3 під назвою "УЩІЛЬНЮЮЧИЙ ЕЛЕМЕНТ", зареєстровану Державним відомством інтелектуальної власності КНР 3 листопада 2008 року. Її розкриття включено до цієї заявки в усій повноті шляхом посилання. Даний винахід належить до ущільнюючого пристрою, зокрема, до ущільнюючого елементу. Із рівня техніки відомо, що найбільшого ущільнення між двома елементами може бути досягнуто за рахунок ущільнюючого кільця або ущільнюючої прокладки. При використанні між двома компонентами таких ущільнюючих пристроїв, як ущільнююче кільце або ущільнююча прокладка, ущільнюючий пристрій зазвичай використовується між двома співвісними елементами. Проте, у разі, якщо елементи не є співвісними, а площа для ущільнення відносно велика, досягти гарного ущільнення за рахунок ущільнюючого кільця або прокладки складно. 3 метою запобігання витіканню рідини або газу між двома пласкими поверхнями або зігнутими поверхнями, ущільнення можна досягти шляхом щільного притиснення прокладки. Проте, матеріал ущільнюючого пристрою має утомну характеристику, яка з легкістю спричиняє пошкодження ущільнюючого пристрою, внаслідок чого надійне ущільнення не може бути забезпечене. Таким чином, необхідно часто замінювати ущільнюючий пристрій, що впливає на ефективність роботи обладнання, яке має пласкі або зігнуті поверхні,. Крім того, досягнення динамічного ущільнення існуючим ущільнюючим способом з використанням ущільнюючого кільця або прокладки є малоймовірним, і, отже, неможливим для застосування у разі необхідності динамічного ущільнення. Отже, це є технічною проблемою, яку належить вирішити фахівцям з цієї галузі, щоб виготовити ущільнюючий елемент, який може забезпечити ущільнюючий ефект між двома пласкими або зігнутими поверхнями. Метою даного винаходу є створення ущільнюючого елементу для забезпечення ущільнюючого ефекту між пласкими або зігнутими поверхнями двох компонентів, що підлягають ущільненню. Даний винахід забезпечує ущільнюючий елемент для ущільнення між двома пласкими або зігнутими поверхнями компонентів, що підлягають ущільненню. Ущільнюючий елемент включає, принаймні, один виступ, та довжина цього виступу дорівнює довжині пласкої, зігнутої чи криволінійної поверхні, що потребує ущільнення. Переважно, ущільнюючий елемент містить два виступи, що є суміжними та складають невід'ємні його частини. Довжина кожного виступу дорівнює довжині пласкої, зігнутої чи криволінійної поверхні, що потребує ущільнення. Переважно, з боку, протилежного виступам, ущільнюючий елемент має пласку, зігнуту чи криволінійну поверхню, сумісну з пласкою, зігнутою чи криволінійною поверхнею, що потребує ущільнення. Переважно, поперечний переріз виступу має Т-подібну форму. Переважно, між двома сусідніми виступами забезпечено сполучну частину заданої ширини. Переважно, під кожною сполучною частиною ущільнюючого елементу забезпечено амортизаційний блок, а ущільнюючий елемент нерухомо встановлюють на одній або двох пласких, зігнутих чи криволінійних поверхнях, що потребують ущільнення механічним способом. Переважно, виступ має подовжені частини, що сформовані як невід'ємні частини на кінцях виступу, та ці подовжені частини, мають другу задану ширину та довжину, що дорівнює довжині виступу. Переважно, під двома подовженими частинами ущільнюючого елементу забезпечено амортизаційні блоки, та ущільнюючий елемент нерухомо встановлюють механічним способом на одній пласкій або зігнутій поверхні. Переважно, коли ущільнюючий елемент застосовується для ущільнення зовнішньої поверхні циліндра, ущільнюючий елемент містить однакову кількість виступів і сполучних частин. Під кожною сполучною частиною ущільнюючого елементу забезпечено амортизаційний блок, а ущільнюючий елемент механічним способом нерухомо встановлюють на компоненті для ущільнення зовнішньої поверхні циліндра або на зовнішній поверхні циліндру. Переважно, під кожним виступом ущільнюючого елементу передбачено жолобок. Переважно, ущільнюючий елемент виготовлено з еластичного ущільнюючого матеріалу Переважно, ущільнюючий елемент покриває усю пласку, зігнуту чи криволінійну поверхню, що потребує ущільнення. Згідно з варіантами здійснення даного винаходу, ущільнюючий елемент містить, принаймні, один виступ, та довжина цього виступу дорівнює ущільнюваної довжині компоненту, що потребує ущільнення, або ущільнюваної довжині зігнутої поверхні. Таким чином, виступ може ущільнити два компоненти, що потребують ущільнення. Оскільки виступ може бути певною 1 UA 98086 C2 5 10 15 20 25 30 35 40 45 50 55 60 мірою зміщений в радіальному чи поперечному напрямку, можна досягти статичного і динамічного ущільнення між двома компонентами, таким чином, забезпечуючи ущільнюючий ефект. Крім того, у разі використання ущільнюючого елементу між двома компонентами у відносному русі можна домогтися динамічного ущільнення між двома компонентами, фіксуючи ущільнюючий елемент до одного з компонентів. Фіг. 1 являє собою аксонометричний вигляд ущільнюючого елементу згідно з першим варіантом здійснення даного винаходу; Фіг. 2 являє собою аксонометричний вигляд ущільнюючого елементу згідно з другим варіантом здійснення даного винаходу; Фіг. 3 являє собою аксонометричний вигляд ущільнюючого елементу згідно з третім варіантом здійснення даного винаходу; Фіг. 4 являє собою аксонометричний вигляд ущільнюючого елементу згідно з четвертим варіантом здійснення даного винаходу; Фіг. 5 - являє собою вигляд зверху ущільнюючого корпусу кінця кільцевого повітропроводу, де застосовується ущільнюючий елемент згідно з даним винаходом; Фіг. 6 - являє собою вигляд збоку ущільнюючого корпусу кінця кільцевого повітропроводу, де застосовується ущільнюючий елемент згідно з даним винаходом; Фіг. 7 - являє собою вигляд, показаний на фіг. 5, у перерізі уздовж лінії A-А; Фіг. 8 - являє собою вигляд, показаний на фіг. 7, у перерізі уздовж лінії D-D. Даний винахід відноситься до ущільнюючого елементу, який може забезпечити гарний ущільнюючий ефект між пласкими чи зігнутими поверхнями двох компонентів, що потребують ущільнення. Тут і далі, для легшого розуміння вищезгаданих об'єктів, особливостей і переваг винаходу, ущільнюючий елемент згідно з даним винаходом буде детально описано за допомогою графічних матеріалів конкретних варіантів здійснення. На фіг. 1, показано аксонометричний вигляд ущільнюючого елементу згідно з першим варіантом здійснення даного винаходу. Відповідно до варіантів здійснення даного винаходу ущільнюючий елемент може використовуватися для ущільнення пласких, зігнутих чи криволінійних поверхонь двох компонентів, що потребують ущільнення. Згідно з першим варіантом здійснення даного винаходу ущільнюючий елемент містить один виступ 1. Довжина виступу 1 дорівнює довжині ущільнюваної пласкої, зігнутої чи криволінійної поверхні. Для забезпечення кращого ущільнюючого ефекту, одна сторона ущільнюючого елементу протилежна виступу 1 може бути сформована у вигляді пласкої, зігнутої чи криволінійної поверхні, сумісної з пласкою, зігнутою чи криволінійною поверхнею, що потребую ущільнення. Переріз виступу 1 може мати Т-подібну форму. Також ущільнюючий елемент містить подовжену частину 2, що з'єднана з виступом 1 та складає його невід'ємну частину. Для забезпечення міцності з'єднання між ущільнюючим елементом і ущільнюваним компонентом подовжена частина 2 має другу задану ширину, достатню для встановлення компонентів механічного з'єднання, таких як болти. Подовжена частина 2 додатково може бути забезпечена монтажними отворами 6а. Крім того, для забезпечення міцності виступу 1, подовжена частина 2 може мати таку саму довжину, як і виступ 1. Ущільнюючий елемент може бути виготовлений з еластичного ущільнюючого матеріалу, і висота виступу 1 може відрізнятися залежно від різних умов ущільнення. Згідно з варіантом здійснення даного винаходу ущільнюючий елемент включає, принаймні, один виступ 1, та довжина цього виступу 1 дорівнює довжині компоненту, що потребує ущільнення або довжині зігнутої поверхні, що потребує ущільнення. Таким чином, виступ 1 може ущільнювати два компоненти, що потребують ущільнення. Виступ може бути зміщено в радіальному і поперечному напрямках, з метою відповідання вимогам статичного і динамічного ущільнення між двома компонентами, таким чином, забезпечуючи гарний ущільнюючий ефект. На фіг. 2 показаний аксонометричний вигляд ущільнюючого елементу згідно з другим варіантом здійснення даного винаходу. 3 метою подальшого вдосконалення ущільнюючого ефекту другий варіант здійснення згідно з даним винаходом відрізняється від першого варіанта тим, що ущільнюючий елемент містить два суміжні виступи 1, що складають невід'ємну частину один одного. Згідно з другим варіантом здійснення даного винаходу, довжина кожного виступу 1 ущільнюючого елементу дорівнює довжині пласкої, зігнутої чи криволінійної ущільнюваної 2 UA 98086 C2 5 10 15 20 25 30 35 40 45 50 55 60 поверхні. Сполучну частину 3, що має першу задану ширину, розташовано між двома суміжними виступами 1. Так само, для забезпечення міцності з'єднання між ущільнюючим елементом і ущільнюваним компонентом, сполучна частина 3 також може мати першу задану ширину, достатню для встановлення компонентів механічного з'єднання, таких як болти. Сполучна частина 3 також може бути забезпечена монтажними отворами 6а. Згідно з другим варіантом здійснення даного винаходу іншу частину ущільнюючого елементу може бути сформовано у будь-якій вищеописаній формі. Ущільнюючий елемент згідно з варіантами здійснення даного винаходу може додатково містити три або більше суміжні виступи 1, що складають невід'ємну частину один одного, і одна сполучна частина 3, що має першу задану ширину, може бути розташована між кожними двома суміжними виступами 1. На фіг. 3 показаний аксонометричний вигляд ущільнюючого елементу згідно з третім варіантом здійснення даного винаходу. Згідно з даним винаходом третій варіант здійснення ущільнюючого елементу відрізняється від другого варіанта тим, що амортизаційні блоки 4 розташовано під кожною сполучною частиною 3 ущільнюючого елементу. Якщо амортизаційні блоки 4 розташовано під кожною сполучною частиною 3, перша задана ширина повинна відповідати вимогам забезпечення простору, необхідного для амортизаційних блоків 4 і зміщення виступів 1 донизу (відносно амортизаційного блоку 4). Виступ 1, подовжена частина 2, сполучна частина 3 і амортизаційний блок 4 ущільнюючого елементу згідно з даним винаходом можуть бути сформовані як невід'ємні частини з того ж самого ущільнюючого матеріалу, наприклад, суцільно з гуми. Амортизаційний блок 4 також може бути виготовлено з інших матеріалів. Амортизаційний блок 4 може бути виготовлено з профільних матеріалів, таких як сталь П-подібного профілю та І-подібного профілю. Амортизаційний блок 4 може бути виготовлено з нарізними або наскрізними отворами в місцях, де встановлюють болти чи гвинти. Згідно з третім варіантом здійснення даного винаходу ущільнюючий елемент нерухомо встановлюють механічним способом на одну ущільнювану пласку чи зігнуту поверхню. Оскільки амортизаційний блок 4 розміщують під кожною сполучною частиною 3, та ущільнюючий елемент встановлюють механічним способом на ущільнюваний компонент (не показано на фіг. 5), для кожного виступу 1 забезпечено простір для зміщення донизу відносно амортизаційного блоку 4, що може додатково забезпечити ущільнюючий ефект. Кожна із сполучних частин 3 і подовжених частин 2 може мати монтажні отвори 6 в місцях, де розташовано амортизаційний блок 4. На фіг. 4 показаний аксонометричний вигляд ущільнюючого елементу згідно з четвертим варіантом здійснення даного винаходу. 3 метою подальшого збільшення ступеню зміщення виступу 1 для покращення ущільнюючого ефекту четвертий варіант здійснення ущільнюючого елементу згідно з даним винаходом відрізняється від другого варіанта тим, що під кожним виступом 1 ущільнюючого елементу передбачено жолобок 5. Ущільнюючий елемент згідно з варіантами здійснення даного винаходу також може покривати усю пласку або зігнуту ущільнювану поверхню. Ущільнюючий елемент згідно з варіантами здійснення даного винаходу можна застосовувати між пласкими, зігнутими або криволінійними поверхнями двох ущільнюваних компонентів, або також застосовувати між пласкими, зігнутими або криволінійними поверхнями двох компонентів, що перебувають у відносному русі та вимагають динамічного ущільнення. Також ущільнюючий елемент може бути використано для ущільнення усієї зовнішньої поверхні циліндра. В цьому випадку, ущільнюючий елемент містить рівну кількість виступів 1 і сполучних частин 3. Під кожною сполучною частиною ущільнюючого елементу може бути розташовано один амортизаційний блок 4. Ущільнюючий елемент нерухомо встановлюють механічним способом на компоненті для ущільнення зовнішньої поверхні циліндра або на зовнішній поверхні циліндра. Далі буде описано приклад ущільнюючого елементу, що застосовується на ущільнюючому корпусі кінця кільцевого повітропроводу. У кільцевому охолоджувачі матеріал у піддонах зазвичай охолоджується способом охолодження повітря. Проте, піддони не потребують охолодження у зоні виходу матеріалу з кільцевого охолоджувача, таким чином, ця зона іменується неохолоджуваною. Для запобігання витоку охолоджувального повітря в неохолоджувану зону і тощо, необхідно ущільнити обидва кінці кільцевого повітропроводу. Компонент для ущільнення двох кінців кільцевого 3 UA 98086 C2 5 10 15 20 25 30 35 40 45 50 55 60 повітропроводу іменується ущільнюючим корпусом кінця кільцевого повітропроводу. Що стосується фіг. 5-8, на фіг. 5 - вигляд зверху ущільнюючого корпусу кінця кільцевого повітропроводу, де застосовується ущільнюючий елемент згідно з даним винаходом; на фіг. 6 вигляд збоку ущільнюючого корпусу кінця кільцевого повітропроводу, де застосовується ущільнюючий елемент згідно з даним винаходом; на фіг. 7 - вигляд, показаний на фіг. 5, у перерізі уздовж лінії A-A; та на фіг. 8 - вигляд, показаний на фіг. 7, у перерізі уздовж лінії D-D. Ущільнюючий корпус кінця кільцевого повітропроводу згідно з першим варіантом здійснення даного винаходу, включає основну ущільнюючу частину 20, розташовану в нижній частині кільцевого рівчака 50, та ущільнюючі елементи 10, що з'єднані з основною ущільнюючою частиною 20 та мають таку ж саму висоту, як і основна ущільнююча частина 20. Основна ущільнююча частина 20, розташовано між внутрішньою ущільнюючою пластиною 41 двереподібного ущільнюючого пристрою і зовнішньої ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою. Основна ущільнююча частина 20 містить верхню пластину 211 основної ущільнюючої частини і чотири бічні пластини 212, 213. Для запобігання витоку охолоджувального повітря з кільцевого повітропроводу в неохолоджувану зону, розташовану на стороні ущільнюючого корпусу кінця кільцевого повітропроводу, коли двереподібний ущільнюючий пристрій проходить через ущільнюючий корпус кінця кільцевого повітропроводу, радіальний і поперечний розміри верхньої пластини 211 основної частини повинні бути більшими відповідно, за радіальний і поперечний розміри наскрізного отвору кришки (не показано) двереподібного ущільнюючого пристрою. Коли двереподібний ущільнюючий пристрій обертається навколо центру піддонів кільцевого охолоджувача (не показаний) за або проти годинникової стрілки, необхідно забезпечити гарне динамічне ущільнення між верхньою пластиною 211 основної частини та кришкою двереподібного ущільнюючого пристрою, щоб запобігти проникненню охолоджуючого повітря, що надходить до двереподібного ущільнюючого пристрою, у неохолоджувану зону з боку ущільнюючого корпусу кінця кільцевого повітропроводу крізь проміжок між кришкою двереподібного ущільнюючого пристрою і верхньою пластиною 211 основної частини. Таким чином, поверхня верхньої пластини 211 основної частини і нижня поверхня кришки двереподібного ущільнюючого пристрою повинні знаходитися в одній площині, і, отже, потрібно, щоб чотири бічні пластини 212, 213 мали однакову висоту. Коли кришка двереподібного ущільнюючого пристрою рухається у бік основної ущільнюючої частини 20, верхня пластина 211 основної частини рухається відносно кришки двереподібного ущільнюючого пристрою та контактує з нею, а ущільнюючі елементи 10 рухаються відносно внутрішньої ущільнюючої пластини 41 і зовнішньої ущільнюючої пластини 42 двереподібного ущільнюючого пристрою та контактує з ними. 3 метою забезпечення гарного динамічного ущільнення простору між ущільнюючим частиною та внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою таким, чином, запобігаючи витоку охолоджувального повітря з кільцевого повітропроводу в неохолоджувану зону крізь простір між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою, ущільнюючі елементи 10 складають, щонайменше, дві групи, відповідно розташовані на двох протилежних пластинах основної ущільнюючої частини 20, суміжних з внутрішньою ущільнюючою пластиною 41 та зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою. Поперечний переріз кожного ущільнюючого елементу 10, є виступом T-подібної форми. Довжина виступу 1 Т-подібної форми дорівнює висоті основної ущільнюючої частини 20. Виступ 1 може бути виступом Т-подібної форми уздовж всієї висоти основної ущільнюючої частини 20. Коли двереподібний ущільнюючий пристрій, рухаючись разом з піддонами, досягає ущільнюючого корпусу кінця кільцевого повітропроводу згідно з варіантами здійснення даного винаходу, Т-подібний виступ 1 може запобігти проникненню охолоджувального повітря з кільцевого повітропроводу до неохолоджувальної зони крізь простір між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою. Звичайно, якщо піддони кільцевого охолоджувача розташовані ексцентрично, наприклад, внаслідок неправильного встановлення кільцевого охолоджувача, можливий певний радіальний зсув (відносно центру зазначеного кільцевого охолоджувача) двереподібного ущільнюючого пристрою у місці розташування ущільнюючої частини. Переважно, Т-подібний виступ 1 може зазнати незначного зміщення у напрямку вісі цього виступу, тобто радіального зсуву відносно центру зазначеного кільцевого охолоджувача, забезпечуючи таким чином гарну динамічну герметизацію в цьому положенні. 4 UA 98086 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кожна група ущільнюючих елементів 10 може також містити, принаймні два виступи 1 Тподібної форми, що складають єдине ціле із зазначеним елементом, і кожен із Т-подібних виступів має таку ж саму висоту, як основна ущільнююча частина 20. Ущільнюючий елемент може додатково містити подовжену частину 2, на якій виконано виступи 1. Зрозуміло, що для кращого забезпечення динамічного ущільнення між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41, і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою, передбачено сполучну частину 3 заздалегідь визначеного розміру, що може бути розміщена між двома суміжними виступами 1, та під кожною зазначеною сполучною частиною 3 ущільнюючих елементів 10 передбачено амортизаційний блок 4. Ущільнюючі елементи 10 нерухомо встановлені механічним способом на основній ущільнюючій частині 20. Виступи 1, подовжені частини 2, сполучні частини 3 і амортизаційні блоки 4 ущільнюючих елементів 10 згідно з даним винаходом можуть бути сформовані як невід'ємні частини з того ж самого ущільнюючого матеріалу, наприклад, суцільно з гуми. Амортизаційний блок 4, також може бути виготовлено з інших матеріалів. Амортизаційний блок 4 може бути виготовлено з профільних матеріалів, таких як сталь П-подібного профілю та І-подібного профілю. Амортизаційний блок 4 може бути виготовлено з нарізними або наскрізними отворами в місцях, де встановлюють болти чи гвинти. Кожна зі сполучних частин 3 і подовжених частин 2 може мати монтажні отвори 6 в місцях, де розташовано амортизаційний блок 4. Кожну групу ущільнюючих елементів 10 об'єднано у єдину частину, тобто сполучна частина 3 між двома суміжними виступами 1 і суміжними виступами 21, складають невід'ємне ціле. Оскільки амортизаційний блок 4 розміщено під кожною сполучною частиною 3, ущільнюючі елементи 10 і основна ущільнююча частина 20 нерухомо сполучені один з одним, кожен виступ 1 має простір для радіального зміщення (відносно центру кільцевого охолоджувача). 3 метою забезпечення міцності з'єднання ущільнюючих елементів 10, під кожною сполучною частиною 3 і подовженою частиною 2 може бути встановлено притискну пластину 7. Ширина притискної пластини повинна відповідати вимогам міцності з'єднання. Притискна пластина 7 може простягатися по всій довжині ущільнюючого елементу 10, таким чином, додатково забезпечуючи міцність з'єднання ущільнюючого елементу 10. Притискна пластина 7 може бути виготовлена з металевої пластини, такої, як сталевий лист або з іншого матеріалу у формі пластини, що має достатню міцність. Притискну пластину 7 може бути виготовлено з нарізними або наскрізними отворами, що відповідають монтажним отворам 6а в місцях, де встановлені болти чи гвинти, тобто у місцях, де розміщено монтажні отвори 6а. У разі зміщення двереподібного ущільнюючого пристрою в радіальному напрямку (відносно центру кільцевого охолоджувача), кожен з виступів 1, може бути зміщено в радіальному напрямку (відносно центру кільцевого охолоджувача), що ефективно забезпечує динамічне ущільнення між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою. Розмір сполучної частини 3 між двома суміжними виступами 1 і товщина та міцність амортизаційного блоку 4, може бути встановлено згідно з розміром і точністю встановлення кільцевого охолоджувача, оскільки динамічне ущільнення між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою буде забезпечено у разі максимального радіального зміщення двереподібного ущільнюючого пристрою. 3 метою подальшого поліпшення динамічного ущільнюючого ефекту між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою та ущільнюючим корпусом кінця кільцевого повітропроводу згідно з переважним варіантом даного винаходу, ущільнюючі елементи 10 розміщені, відповідно, на лівому і правому кінцях двох бічних пластин 213 основної ущільнюючої частини 20, суміжної з внутрішньою ущільнюючою пластиною 41 і зовнішньої ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою. Кожна група ущільнюючих елементів 10 може також повністю покривати дві бічні пластини основної ущільнюючої частини 20, суміжної з внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою, таким чином підвищуючи ефект динамічного ущільнення між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41 і зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою. 5 UA 98086 C2 5 10 15 20 25 30 35 40 45 Ущільнюючі елементи 10 може бути виготовлено будь-якої з вищеперелічених форм. Поперечний розмір верхньої пластини 211 основної частини ущільнюючого корпусу кінця кільцевого повітропроводу, згідно з варіантом здійснення даного винаходу, тобто розмір уздовж периферичного напрямку кільцевого охолоджувача, більший, ніж відстань між двома бічними пластинами 212, розташованими в периферичному напрямку кільцевого охолоджувача. Бічний кінець верхньої пластини 211 основної частини може містити напрямний кут. За альтернативою, бічний кінець верхньої пластини 211 основної частини може бути нахилено відносно верхньої пластини 211 основної частини. Двереподібний ущільнюючий пристрій може бути зміщено в радіальному напрямку кільцевого охолоджувача внаслідок неправильного встановлення та збою у роботі кільцевого охолоджувача. Бічний кінець верхньої пластини 211 основної частини може містити напрямний кут, або бічний кінець верхньої пластини 211 основної частини може бути нахилено відносно верхньої пластини 211 основної частини, що може надати піддонам (не показано) можливість належним чином підтримувати двереподібний ущільнюючий пристрій, для його плавного проходження ущільнюючою частиною уздовж кільцевого рівчака для рідини 50. Оскільки увесь кільцевий охолоджувач має форму кільця, ущільнюючий корпус кінця кільцевого повітропроводу, згідно з варіантом здійснення даного винаходу, може набути форми кільцевого рівчака 50. Дві бічні пластини 213 основної ущільнюючої частини 20 є зігнутими пластинами, що співвісні з центром кільцевого охолоджувача, і, таким чином, вони називаються периферичними бічними пластинами. Дві бічні пластини 212 основної ущільнюючої частини 20 є пласкими пластинами, розташованими в радіальному напрямі кільцевого охолоджувача, і, таким чином, називаються радіальними бічними пластинами. Після того, як ущільнюючі елементи 10 встановлено на периферичній бічній пластині основної ущільнюючої частини 20, може бути забезпечене динамічне ущільнення між ущільнюючою частиною, внутрішньою ущільнюючою пластиною 41 та зовнішньою ущільнюючою пластиною 42 двереподібного ущільнюючого пристрою. Оскільки основна ущільнююча частина 20 є моноблочною або ж коробчатою деталлю, ця моноблочна або коробчата деталь може бути сформована відповідно до вищезгаданих бічних пластин, таким чином, щоб бокові поверхні основної ущільнюючої частини 20 було сформовано у вигляді криволінійних поверхонь, співвісних з центром кільцевого охолоджувача, а інші дві протилежні бічні поверхні сформовано у вигляді пласких поверхонь, подовжених у радіальному напрямі кільцевого охолоджувача. Таким чином, вся ущільнююча частина може бути розглянута як одна верхня пластина 211 основної ущільнюючої частини для того, щоб досягти динамічного ущільнення підчас відносного руху між ущільнюючою частиною та кришкою двереподібного ущільнюючого пристрою. 3 метою економії матеріалу та простору, основна ущільнююча частина 20 переважно сформована як коробчата деталь, що складається з двох периферійних бічних пластин, двох радіальних бічних пластин і однієї верхньої пластини 211 основної частини. Відповідно, поверхня ущільнюючого елементу 10 протилежна виступу 1 може бути криволінійною поверхнею, сумісною з периферійною бічною пластиною. Ущільнюючі елементи 10 можуть бути виготовлені з еластичного ущільнюючого матеріалу, такого як гума або піноматеріал. Вище було описано тільки переважні варіанти здійснення даного винаходу, які не призначені для обмеження сфери захисту даного винаходу. Будь-які зміни, еквіваленти і вдосконалення, зроблені згідно зі змістом і за принципом даного винаходу, слід вважати підпадаючими під сферу захисту, що визначається формулою даного винаходу. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Ущільнюючий елемент для ущільнення між двома пласкими або криволінійними поверхнями компонентів, що потребують ущільнення, який відрізняється тим, що містить принаймні один виступ та принаймні одну подовжену частину, що з'єднана з виступом, при цьому довжина виступу дорівнює довжині ущільнюваної ділянки пласкої поверхні, або довжині ущільнюваної ділянки зігнутої або криволінійної поверхні, та амортизаційний блок, встановлений під подовженою частиною. 2. Ущільнюючий елемент за п. 1, який відрізняється тим, що містить два виступи, що є суміжними та невід'ємно з'єднаними один з одним, і довжина кожного виступу дорівнює довжині ущільнюваної ділянки пласкої поверхні, або довжині ущільнюваної ділянки зігнутої або криволінійної поверхні. 6 UA 98086 C2 5 10 15 20 25 3. Ущільнюючий елемент за п. 2, який відрізняється тим, що містить пласку, зігнуту або криволінійну поверхню, сумісну з пласкою, зігнутою або криволінійною поверхнею, що потребує ущільнення, з боку, протилежного виступам. 4. Ущільнюючий елемент за будь-яким з пп. 1-3, в якому поперечний переріз виступу має Тподібну форму. 5. Ущільнюючий елемент за п. 4, в якому між двома суміжними виступами розташовано сполучну частину з першою заданою шириною. 6. Ущільнюючий елемент за п. 5, в якому під кожною сполучною частиною ущільнюючого елемента розташовано амортизаційний блок. 7. Ущільнюючий елемент за п. 4, в якому виступ містить подовжені частини, що становлять його невід'ємні частини, розташовані на кінцях виступів, та подовжені частини мають другу задану ширину і таку ж саму довжину, як і виступ. 8. Ущільнюючий елемент за п. 7, в якому під двома подовженими частинами ущільнюючого елемента розташовано амортизаційні блоки. 9. Ущільнюючий елемент за п. 4, який відрізняється тим, що містить однакову кількість виступів і сполучних частин, та під кожною сполучною частиною ущільнюючого елемента розміщений амортизаційний блок, у разі, якщо ущільнюючий елемент застосовується для герметизації зовнішньої поверхні циліндра. 10. Ущільнюючий елемент за будь-яким з пп. 1-3, в якому під кожним виступом ущільнюючого елемента розміщено жолобок. 11. Ущільнюючий елемент за будь-яким з пп. 1-3, який відрізняється тим, що виготовлений з еластичного ущільнюючого матеріалу. 12. Ущільнюючий елемент за п. 1, в якому амортизаційний блок виготовлений зі сталі Пподібного профілю або І-подібного профілю. 13. Ущільнюючий елемент за п. 1, в якому подовжена частина та амортизаційний блок відповідно забезпечені монтажними отворами для встановлення ущільнюючого елемента механічним з'єднанням. 7 UA 98086 C2 8 UA 98086 C2 9 UA 98086 C2 10 UA 98086 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
