Захисна система проти зламу для дверних та віконних рам

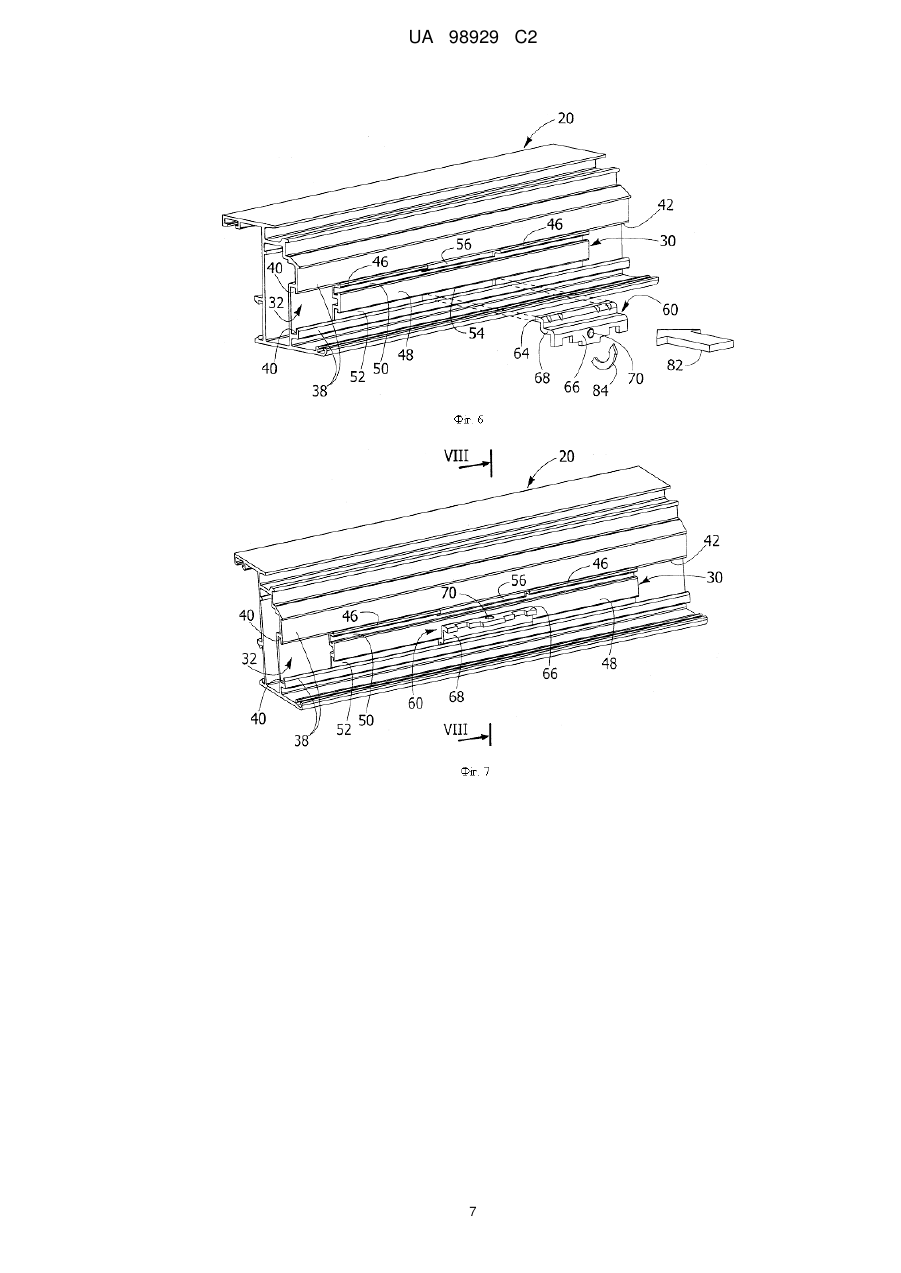

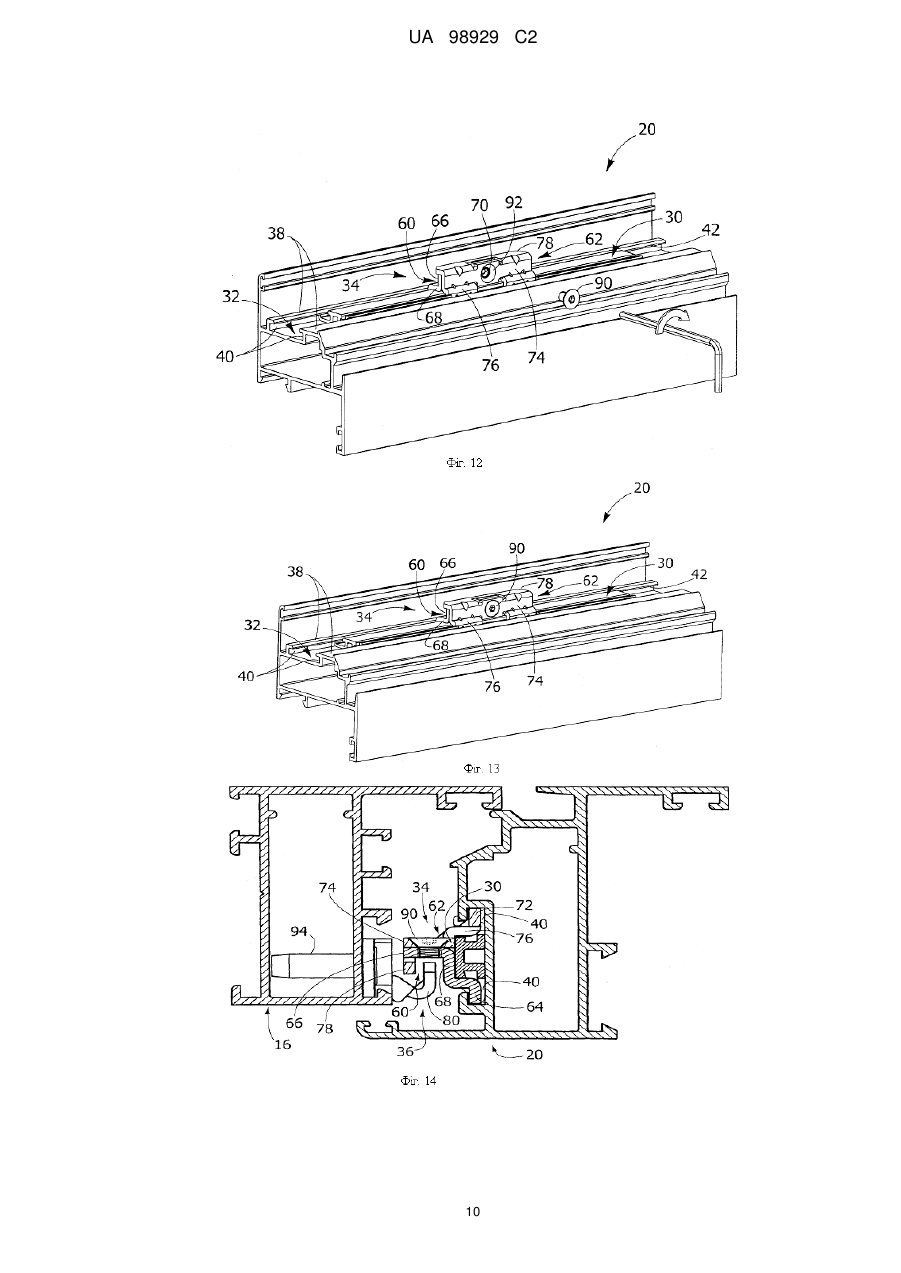

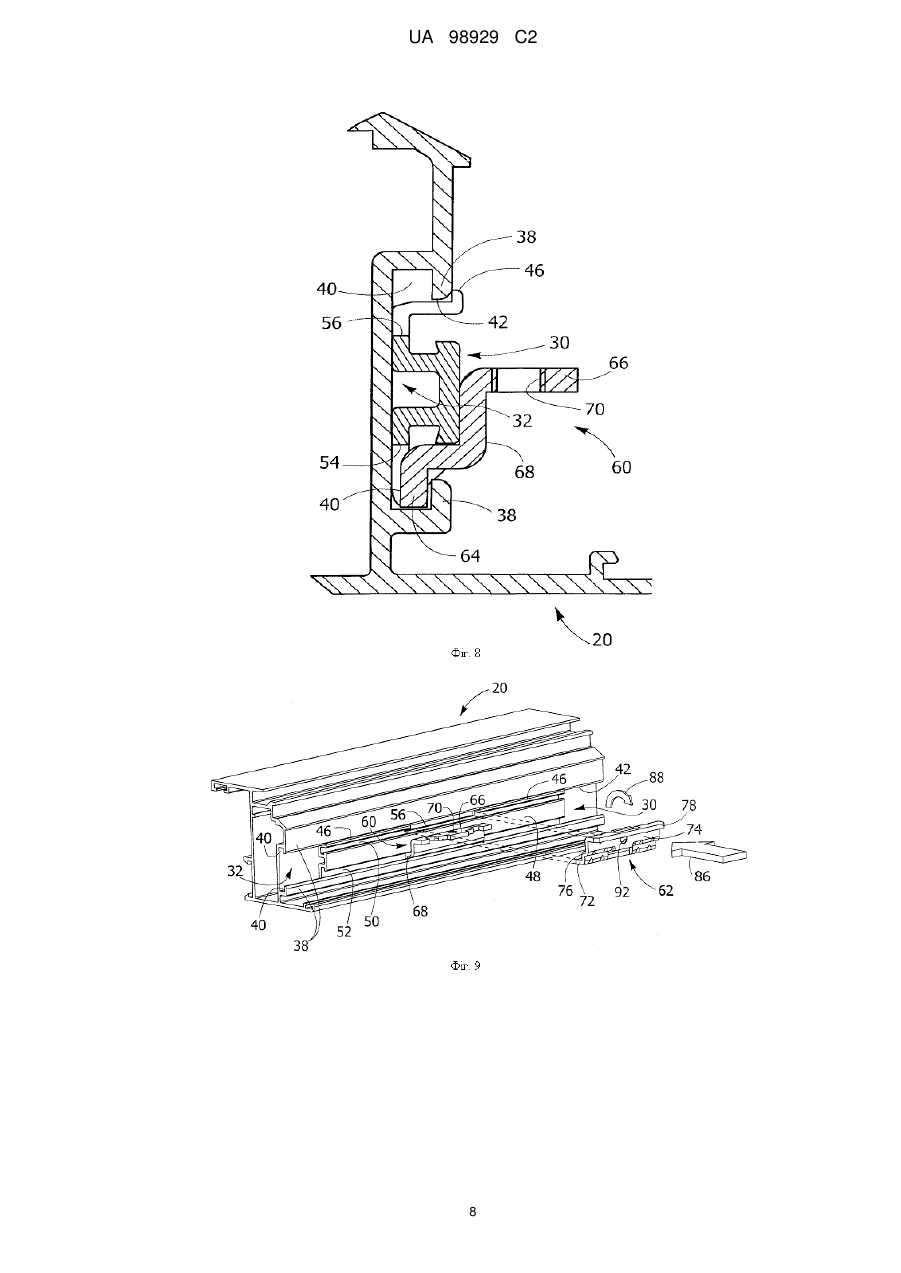

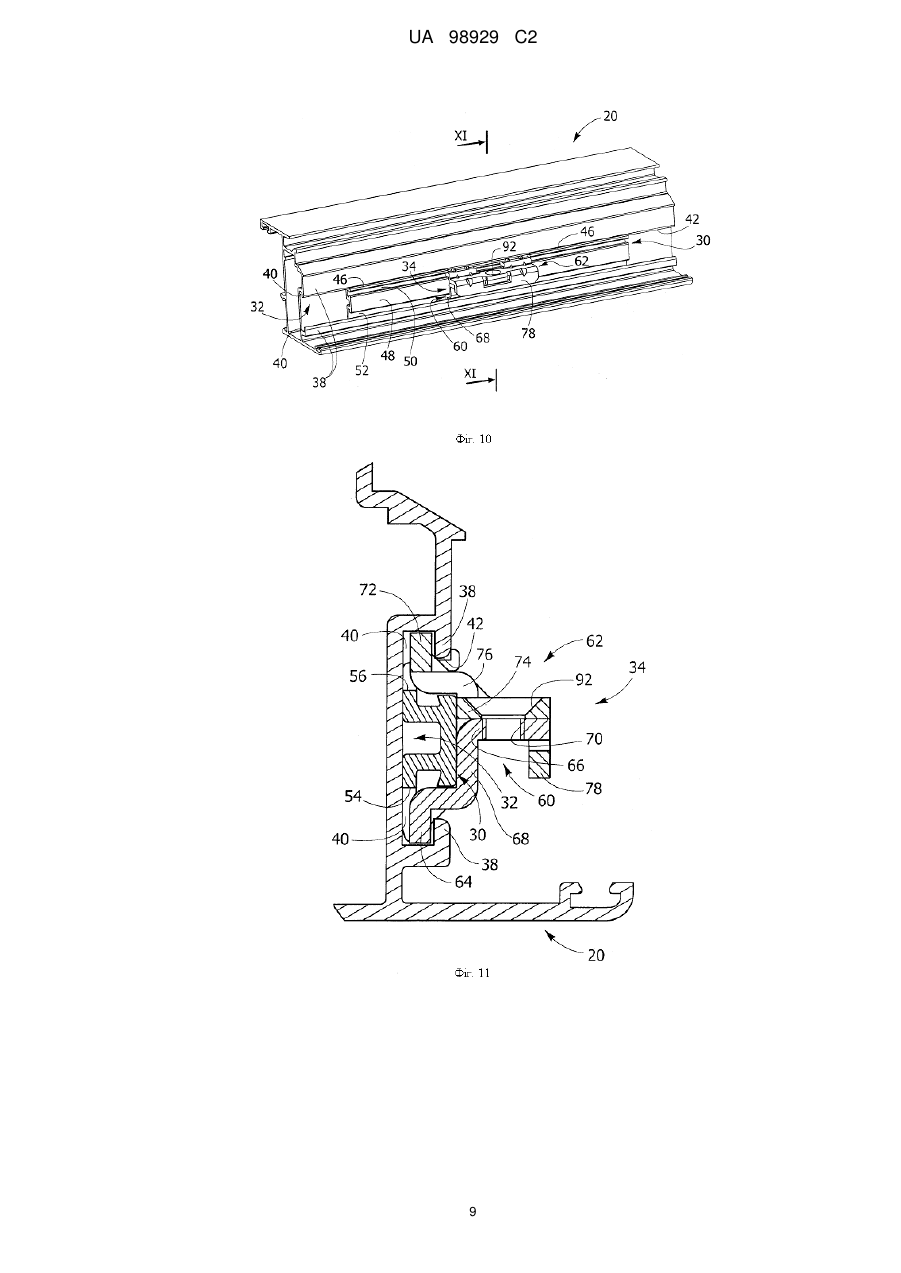

Реферат: Захисна система проти зламу для дверної або віконної рами (10), що включає стаціонарну раму (12) та рухому раму (14), в якій рухома рама (14) включає принаймні один секційний елемент (20) з поздовжнім пазом (32) з двома вирізаними частинами (40), запровадженими на протилежних боках поздовжнього центрального отвору (42), і в якій принаймні одна передаточна планка (30) входить у ковзне зачеплення із вищезазначеним пазом (32) і може зміщуватись у поздовжньому напрямку за допомогою контрольної рукоятки (26). До передаточної планки (30) приєднаний принаймні один запірний елемент (34), котрий взаємодіє з комплементарним фіксатором (36), що приєднаний до стаціонарної рами (12). Передаточна планка (30) має два наскрізних отвори (54, 56), котрі обидва відкриті на відповідних поздовжніх кромках рейки (30). Запірний елемент (34) включає дві окремі комплементарні деталі (60, 62), приєднані одна до одної, в яких кожна із вищезазначених окремих деталей (60, 62) входить у зачеплення з відповідним наскрізним отвором (54, 56) передаточної планки (30) і має відповідний шип (64, 72), котрий входить у ковзне зачеплення у поздовжньому напрямку з відповідною вирізаною частиною (40) паза (32). UA 98929 C2 (12) UA 98929 C2 UA 98929 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується захисної системи проти зламу для дверних та віконних рам. Даний винахід розроблений, зокрема, з метою його застосування до дверних та віконних рам, утворених стаціонарною рамою та рухомою рамою, які складаються із секційних елементів, виготовлених із легких сплавів, зазвичай алюмінію або його сплавів. У цьому типі дверних та віконних рам секційні елементи, що утворюють рухому раму, обладнані принаймні одним поздовжнім пазом з вирізаним профілем, в якому встановлені аксесуари, що дозволяють здійснювати контроль відкривання та закривання дверної або віконної рами згідно з положенням контрольної рукоятки. Вищезазначені аксесуари включають один або кілька запірних елементів, котрі взаємодіють із комплементарними запірними елементами, встановленими на стаціонарній рамі. Приклад дверних та віконних рам цього типу описаний у європейській патентній заявці за номером 07108493, що подана від імені автора даної заявки. Спроби зламу дверних та віконних рам цього типу зазвичай здійснюються шляхом спроби деформувати всередину стояк рухомої рами, протилежний завісам. Для здійснення спроби зламу такого типу інструмент зламу вганяється у простір між секційним елементом рухомої рами та відповідним секційним елементом стаціонарної рами. Потім даний інструмент повертають у такий спосіб, щоб деформувати секційний елемент рухомої рами всередину. Задачею нинішнього винаходу є забезпечення захисної системи, яка ефективно протидіятиме будь-яким спробам вторгнення такого типу і в той самий час дасть можливість її простого та швидкого встановлення. Згідно з даним винаходом вищезазначена задача вирішується за допомогою захисної системи проти зламу, яка має властивості, котрі складають предмет п. 1 формули винаходу. Властивості та переваги даного винаходу чітко з'ясуються в ході подальшого детального опису, який наводиться лише як приклад, що не вносить будь-яких обмежень, з посиланням на супровідні фігури, на яких: Фігура 1 являє собою вигляд у перспективі дверної або віконної рами, до якої може бути застосована захисна система згідно з даним винаходом; Фігура 2 являє собою вигляд у перспективі деталей захисної системи проти зламу згідно з зданим винаходом; Фігури 3-13 ілюструють послідовність встановлення захисної системи згідно з даним винаходом; та Фігура 14 являє собою вигляд у перерізі, котрий ілюструє захисну систему згідно з даним винаходом за умов застосування. З посиланням на Фіг. 1, позицією 10 позначена дверна або віконна рама, що включає стаціонарну раму 12 та рухому раму 14. Стаціонарна рама утворена двома стояками 16 та двома поперечними елементами 18. Рухома рама 14 включає два стояки 20, паралельні стоякам 16 стаціонарної рами 12, і два поперечні елементи 22, паралельні поперечним елементам 18 стаціонарної рами 12. У прикладі, що проілюстрований на кресленнях, рухома рама 14 з'єднана у шарнірний спосіб зі стаціонарною рамою 12 за допомогою пари завіс 24, котрі визначають вертикальну вісь обертання. Даний винахід може бути також застосований до дверних та віконних рам з іншим типом відкривання, наприклад, коли рама 18 може відкриватись з обертальним рухом навколо горизонтальної осі (відкривання вікна типу фрамуги), або також до дверної та віконної рам, що можуть відкриватись з обертанням як навколо вертикальної осі (відкривання стулки) так і навколо горизонтальної осі (відкривання вікна типу фрамуги). Рухома рама 14 споряджена контрольною рукояткою 26, що розташована на стояку 20, протилежному до стояка, який несе завіси 24. Рукоятка 26 контролює, у відомий спосіб, рух передаточних елементів, котрі надають можливість вибирати положення відкривання або закривання, або також відкривання стулки, фрамуги та їх закривання. Стояки та поперечні елементи 16, 18, 20, 22 стаціонарної рами 12 та рухомої рами 14 складаються із металевих секційних елементів, виготовлених зазвичай із алюмінію та його сплавів. З посиланням на Фіг. 2, позицією 28 позначена захисна система проти зламу згідно з даним винаходом. Система 28 включає передаточну планку 30, котра у ковзний спосіб входить у зачеплення з поздовжнім пазом 32, запровадженим на секційному елементі, що утворює один із стояків 20 або один із поперечних елементів 22 рухомої рами 14. Точніше, передаточна планка 30 розташована у пазу 32 секційного елемента 20, 22, на якому розміщена контрольна рукоятка 26. Система проти зламу 28 включає запірний елемент 34, котрий приєднаний до передаточної планки 30 у спосіб, який буде описаний нижче, та фіксатор 36, комплементарний щодо запірного елемента 34 та приєднаний до відповідного стояка 16 або поперечного елемента 18 стаціонарної рами 12. 1 UA 98929 C2 5 10 15 20 25 30 35 40 45 50 55 60 З посиланням, зокрема, на Фіг. 4, секційні елементи, що утворюють рухому раму 14, виготовлені у звичайний спосіб з використанням методів екструзії, волочіння або тому подібного. У звичайний спосіб, металеві секційні елементи для дверної та віконної рам оснащені принаймні одним пазом 32 з вирізаним профілем для встановлення аксесуарів дверної або віконної рами. Паз 32 має дві протилежно розташовані поздовжні кромки 38, що визначають відповідні вирізані частини 40. Ці дві протилежно розташовані кромки 38 визначають отвір 42, видовжений у поздовжньому напрямку. З посиланням на Фіг. 3-5, передаточна планка 30 має таку форму, щоб у ковзний спосіб входити у зачеплення у поздовжньому напрямку з пазом 32. В оптимальному варіанті передаточна планка 30 виконана, як описано у європейських патентних заявках за номерами 06425583 та 06425586, що подані від імені автора нинішньої заявки. Передаточна планка 30 включає поздовжній шип 44, котрий входить у зачеплення з однією з вирізаних частин 40 паза 42. На поздовжній кромці, протилежній шипу 44, передаточна планка 30 має поздовжню кромку 46, котра спирається на зовнішній бік відповідної кромки 38 паза 32. Передаточна планка 30 має поздовжню плоску поверхню 48 та два поздовжні пази 50, 52, котрі тягнуться на протилежних боках відносно плоскої поверхні 48. Функції плоскої поверхні 48 та поздовжніх пазів 50, 52 детально описані у європейській патентній заявці за номером 06425583, яка вже згадувалась вище. Передаточна планка 30 оснащена, крім того, двома протилежно розташованими наскрізними отворами 54, 56, котрі відкриті на відповідних поздовжніх кромках планки 30. Отвори 54, 56 розташовані на протилежних боках відносно поздовжньої плоскої поверхні 48. Передаточна планка 30 уведена в паз 32 секційного елемента 20 у напрямку, що зазначений стрілкою 58 на Фігурі 4, тобто в ортогональному напрямку відносно отвору 42. Фігура 5 зображує передаточну планку 30, що введена в паз 32. Як видно, у конфігурації, в якій передаточна планка 30 встановлена у поздовжньому пазу 32, між кромками 38 паза 32 та відповідними краями наскрізних отворів 54, 56 визначені два наскрізних отвори. З посиланням на Фіг. 2 та 6-13, запірний елемент 34 утворений із двох окремих та комплементарних деталей 60, 62, що з'єднані одна з одною у спосіб, котрий буде описаний нижче. Ці дві деталі 60, 62 виконані таким чином, щоб вони могли встановлюватись окремо у паз 32, коли передаточна планка 30 вже введена у паз 32. Кожна із двох деталей 60, 62 вставляється через відповідний наскрізний отвір 54, 56 і входить у зачеплення з відповідною вирізаною частиною 40 паза 32. Довжина двох деталей 60, 62 запірного елемента 34 є практично такою самою, як і довжина наскрізних отворів 54, 56 передаточної планки 30. Кожна із двох деталей 60, 62 запірного елемента 34 складається з монолітної частини металевої пластини, наприклад, сталевої, вигнутої або штампованої. Перша деталь 60 включає шип 64, фіксуючу частину 66 та проміжну з'єднувальну частину 68. Фіксуюча частина 66 оснащена нарізним отвором 70. Друга деталь 62 також включає шип 72, фіксуючу частину 74 та проміжну частину 76. Друга деталь 62 також включає кромку 78, котра зігнута під кутом 90° відносно фіксуючої частини 74 і утворює частину зчеплення з відповідною зчіплювальною частиною 80 фіксатора 36 (Фіг. 2). Встановлення запірного елемента 34 здійснюється згідно з послідовністю, що ілюструється на Фіг. 6-12. З посиланням на Фіг. 6, після введення передаточної планки 30 у паз 42, як описано вище, перша деталь 60 запірного елемента 34 встановлюється всередину паза 32 через отвір 54. Перша деталь 60 вставляється у напрямку, що показаний стрілкою 82 на Фігурі 6, з шипом 64, орієнтованим у напрямку отвору 42 і встановленим у положення, яке відповідає отвору 54 планки 30. Після встановлення шипа 64 у паз 32 перша деталь 60 обертається у напрямку, що показаний стрілкою 84 на Фіг. 6. Після вищезазначеного обертання перша деталь 60 займає положення, як показано на Фіг. 7 та 8. Потім, як показано на Фіг. 9, монтується друга деталь 62. Друга деталь 62 встановлюється у паз 32 у напрямку, що зазначений стрілкою 86, з шипом 72, оберненим до отвору 42 та встановленим у положення, яке відповідає отвору 56 планки 30. Далі, друга деталь 62 обертається у напрямку, що показаний стрілкою 88. У цей момент запірний елемент приймає конфігурацію, що зображена на Фіг. 10 та 11. З посиланням на Фіг. 12 та 13, встановлення завершується шляхом уведення гвинта 90 в отвір 92 другої деталі 62. Як видно із Фіг. 11, отвір 92 має форму зрізаного конуса і він суміщений з нарізним отвором 70 першої деталі 60. Гвинт 90 укручується в отвір 70 першої деталі 60. Як видно, зокрема, на Фіг. 11, у складеній конфігурації, елемент зчеплення має два шипи 72, 64, котрі входять у зачеплення з двома вирізаними частинами 40 поздовжнього паза 32 секційного елемента 20. Елемент зчеплення 34 може ковзати вздовж поздовжнього паза 32 2 UA 98929 C2 5 10 15 разом з передаточною планкою 30, до якої запірний елемент 34 приєднаний завдяки зчепленню з поперечними краями отворів 54, 56 передаточної планки 30. З посиланням на Фіг. 14, фіксатор 36 з'єднаний із секційним елементом 16 стаціонарної рами за допомогою гвинтів 94. Запірний елемент 34 рухається у поздовжньому напрямку сумісно з передаточною планкою 30 між положенням зчеплення та положенням розчеплення щодо фіксатора 36. У стані зчеплення зчіплювальна частина 78 запірного елемента 34 обернена, при цьому без контактування, до відповідної зчіплювальної частини 80 фіксатора 36. У цьому стані будь-яка спроба зламу, яка може призвести до деформування секційного елемента 20 рухомої рами всередину, спричинює входження частин 78, 80 запірного елемента 34 та фіксатора 36 у спільний контакт, що обмежує будь-яку подальшу деформацію всередину рухомого секційного елемента 20. Кожна дверна або віконна рама може бути оснащена множиною запірних систем проти зламу згідно з даним винаходом, що розподілені вздовж стояка 20, котрий відкривається, і, можливо, вздовж поперечних елементів 22. Встановлення запірної системи згідно з даним винаходом є особливо простим за умови, що запірний елемент 34 встановлюється у паз 32 у фронтальному напрямку. Отже, немає потреби в тому, щоб знімати аксесуари, які вже встановлені на дверну чи віконну раму. Ця властивість дозволяє встановлювати захисну систему проти зламу також на дверну або віконну раму, яка вже встановлена на місце, за умови, що передаточна планка 30 оснащена отворами 54, 56, як описано вище. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 1. Захисна система проти зламу для дверної або віконної рами (10), що включає стаціонарну раму (12) та рухому раму (14), в якій рухома рама (14) включає принаймні один секційний елемент (20) з поздовжнім пазом (32) з двома вирізаними частинами (40), запровадженими на протилежних боках поздовжнього центрального отвору (42), і в якій принаймні одна передаточна планка (30) входить у ковзне зачеплення із вищезазначеним пазом (32) і може зміщуватись у поздовжньому напрямку за допомогою контрольної рукоятки (26), і в якій до вищезазначеної передаточної планки (30) приєднаний принаймні один запірний елемент (34), котрий взаємодіє з комплементарним фіксатором (36), що приєднаний до вищезазначеної стаціонарної рами (12), яка відрізняється тим, що вищезазначена передаточна планка (30) має два наскрізних отвори (54, 56), котрі обидва відкриті на відповідних поздовжніх кромках рейки (30), та тим, що вищезазначений запірний елемент (34) включає дві окремі комплементарні деталі (60, 62), приєднані одна до одної, в яких кожна із вищезазначених окремих деталей (60, 62) входить у зачеплення з відповідним наскрізним отвором (54, 56) передаточної планки (30) і має відповідний шип (64, 72), котрий входить у ковзне зачеплення у поздовжньому напрямку з відповідною вирізаною частиною (40) паза (32). 2. Захисна система за п. 1, яка відрізняється тим, що кожна із вищезазначених деталей (60, 62) запірного елемента (34) включає відповідну фіксуючу частину (66, 74), котра приєднана до з'єднувальної частини комплементарної деталі за допомогою гвинта (90). 3. Захисна система за п. 1 або п. 2, яка відрізняється тим, що кожна із вищезазначених деталей (62, 60) запірного елемента (34) складається з монолітної частини штампованої або вигнутої металевої пластини. 4. Захисна система за будь-яким із попередніх пунктів, яка відрізняється тим, що принаймні одна із вищезазначених деталей (60, 62) має вигнуту кромку (78), яка утворює зчеплювальну частину. 5. Захисна система за будь-яким із попередніх пунктів, яка відрізняється тим, що зчеплювальний елемент (34) приєднаний до передаточної планки (30) в результаті зчеплення вищезазначених деталей (60, 62) запірного елемента (34) з краями вищезазначених наскрізних отворів (54, 56), що виконані на передаточній планці (30). 3 UA 98929 C2 4 UA 98929 C2 5 UA 98929 C2 6 UA 98929 C2 7 UA 98929 C2 8 UA 98929 C2 9 UA 98929 C2 10 UA 98929 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
