Плівка та спосіб її отримання

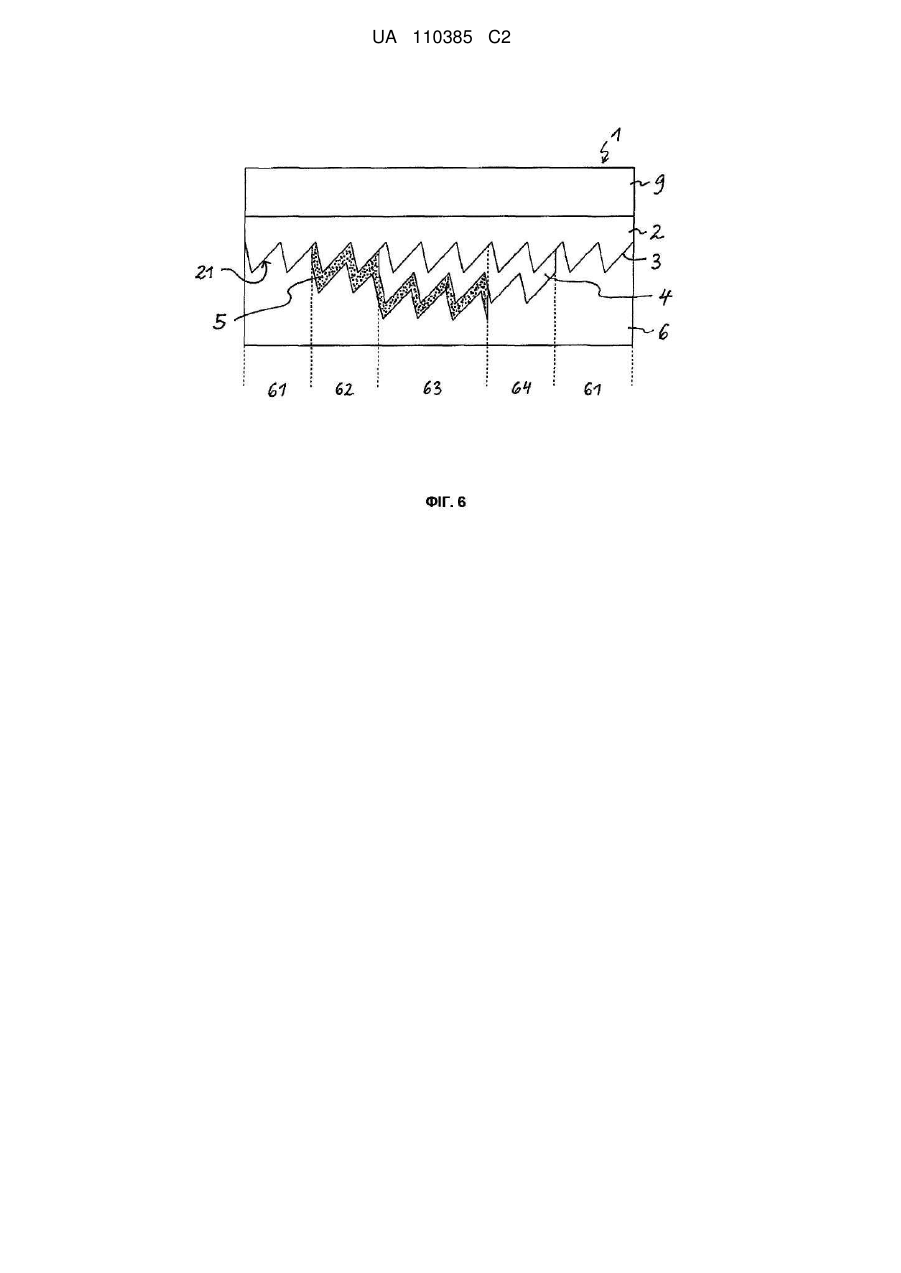

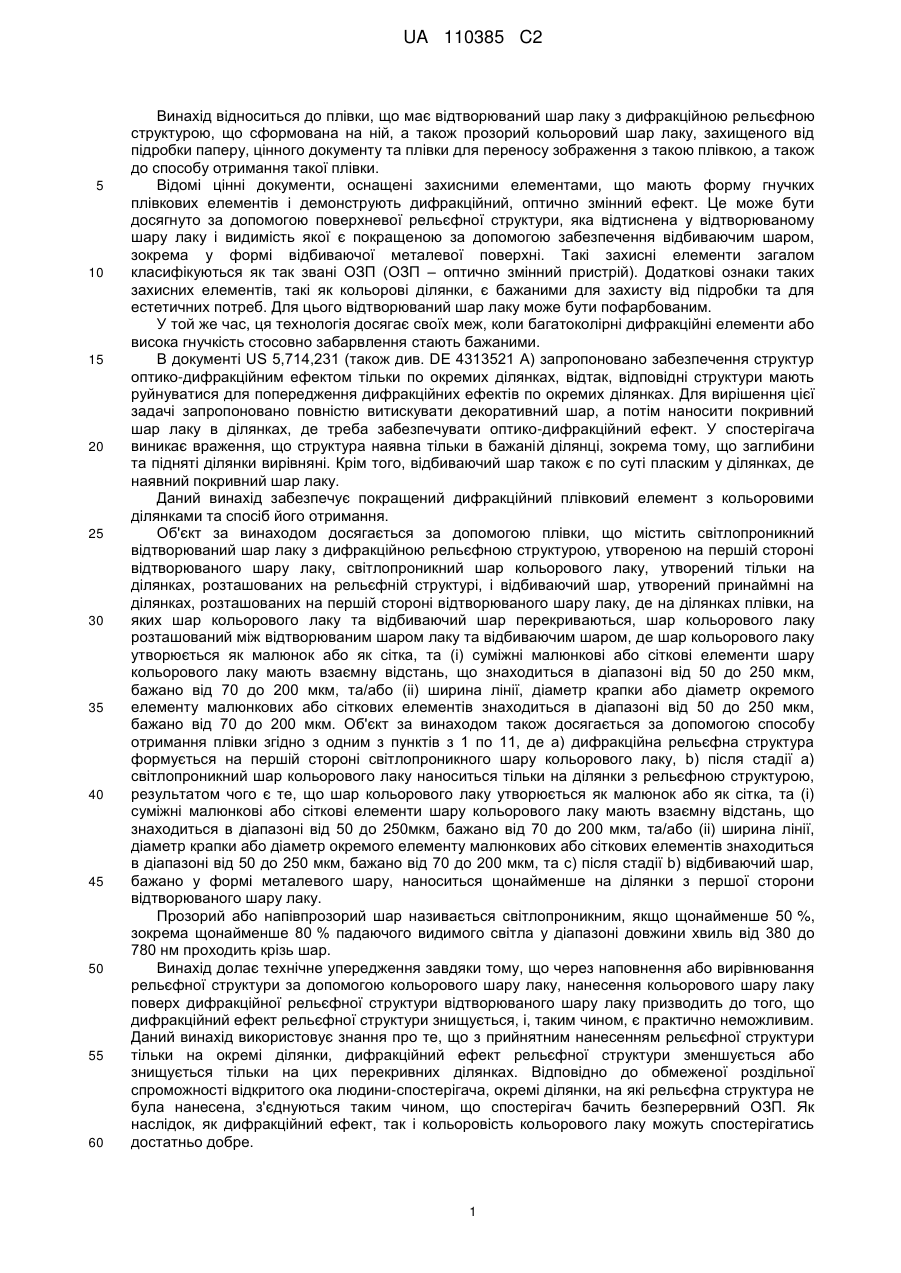

Реферат: Винахід належить до плівки (1) та способу її отримання. Плівка (1) містить світлопроникний відтворюваний шар лаку (2) з дифракційною рельєфною структурою (3), утвореною на першій стороні (21) відтворюваного шару лаку (2), світлопроникний шар кольорового лаку (4), утворений тільки на ділянках, розташованих на рельєфній структурі (3), і відбиваючий шар (5), утворений принаймні на ділянках, розташованих на першій стороні (21) відтворюваного шару лаку (2), де на ділянках (63) плівки (1), на яких шар кольорового лаку (4) та відбиваючий шар (5) перекриваються. Шар кольорового лаку (4) розташований між відтворюваним шаром лаку (2) та відбиваючим шаром (5). UA 110385 C2 (12) UA 110385 C2 UA 110385 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до плівки, що має відтворюваний шар лаку з дифракційною рельєфною структурою, що сформована на ній, а також прозорий кольоровий шар лаку, захищеного від підробки паперу, цінного документу та плівки для переносу зображення з такою плівкою, а також до способу отримання такої плівки. Відомі цінні документи, оснащені захисними елементами, що мають форму гнучких плівкових елементів і демонструють дифракційний, оптично змінний ефект. Це може бути досягнуто за допомогою поверхневої рельєфної структури, яка відтиснена у відтворюваному шару лаку і видимість якої є покращеною за допомогою забезпечення відбиваючим шаром, зокрема у формі відбиваючої металевої поверхні. Такі захисні елементи загалом класифікуються як так звані ОЗП (ОЗП – оптично змінний пристрій). Додаткові ознаки таких захисних елементів, такі як кольорові ділянки, є бажаними для захисту від підробки та для естетичних потреб. Для цього відтворюваний шар лаку може бути пофарбованим. У той же час, ця технологія досягає своїх меж, коли багатоколірні дифракційні елементи або висока гнучкість стосовно забарвлення стають бажаними. В документі US 5,714,231 (також див. DE 4313521 A) запропоновано забезпечення структур оптико-дифракційним ефектом тільки по окремих ділянках, відтак, відповідні структури мають руйнуватися для попередження дифракційних ефектів по окремих ділянках. Для вирішення цієї задачі запропоновано повністю витискувати декоративний шар, а потім наносити покривний шар лаку в ділянках, де треба забезпечувати оптико-дифракційний ефект. У спостерігача виникає враження, що структура наявна тільки в бажаній ділянці, зокрема тому, що заглибини та підняті ділянки вирівняні. Крім того, відбиваючий шар також є по суті пласким у ділянках, де наявний покривний шар лаку. Даний винахід забезпечує покращений дифракційний плівковий елемент з кольоровими ділянками та спосіб його отримання. Об'єкт за винаходом досягається за допомогою плівки, що містить світлопроникний відтворюваний шар лаку з дифракційною рельєфною структурою, утвореною на першій стороні відтворюваного шару лаку, світлопроникний шар кольорового лаку, утворений тільки на ділянках, розташованих на рельєфній структурі, і відбиваючий шар, утворений принаймні на ділянках, розташованих на першій стороні відтворюваного шару лаку, де на ділянках плівки, на яких шар кольорового лаку та відбиваючий шар перекриваються, шар кольорового лаку розташований між відтворюваним шаром лаку та відбиваючим шаром, де шар кольорового лаку утворюється як малюнок або як сітка, та (і) суміжні малюнкові або сіткові елементи шару кольорового лаку мають взаємну відстань, що знаходиться в діапазоні від 50 до 250 мкм, бажано від 70 до 200 мкм, та/або (іі) ширина лінії, діаметр крапки або діаметр окремого елементу малюнкових або сіткових елементів знаходиться в діапазоні від 50 до 250 мкм, бажано від 70 до 200 мкм. Об'єкт за винаходом також досягається за допомогою способу отримання плівки згідно з одним з пунктів з 1 по 11, де a) дифракційна рельєфна структура формується на першій стороні світлопроникного шару кольорового лаку, b) після стадії a) світлопроникний шар кольорового лаку наноситься тільки на ділянки з рельєфною структурою, результатом чого є те, що шар кольорового лаку утворюється як малюнок або як сітка, та (і) суміжні малюнкові або сіткові елементи шару кольорового лаку мають взаємну відстань, що знаходиться в діапазоні від 50 до 250мкм, бажано від 70 до 200 мкм, та/або (іі) ширина лінії, діаметр крапки або діаметр окремого елементу малюнкових або сіткових елементів знаходиться в діапазоні від 50 до 250 мкм, бажано від 70 до 200 мкм, та c) після стадії b) відбиваючий шар, бажано у формі металевого шару, наноситься щонайменше на ділянки з першої сторони відтворюваного шару лаку. Прозорий або напівпрозорий шар називається світлопроникним, якщо щонайменше 50 %, зокрема щонайменше 80 % падаючого видимого світла у діапазоні довжини хвиль від 380 до 780 нм проходить крізь шар. Винахід долає технічне упередження завдяки тому, що через наповнення або вирівнювання рельєфної структури за допомогою кольорового шару лаку, нанесення кольорового шару лаку поверх дифракційної рельєфної структури відтворюваного шару лаку призводить до того, що дифракційний ефект рельєфної структури знищується, і, таким чином, є практично неможливим. Даний винахід використовує знання про те, що з прийнятним нанесенням рельєфної структури тільки на окремі ділянки, дифракційний ефект рельєфної структури зменшується або знищується тільки на цих перекривних ділянках. Відповідно до обмеженої роздільної спроможності відкритого ока людини-спостерігача, окремі ділянки, на які рельєфна структура не була нанесена, з'єднуються таким чином, що спостерігач бачить безперервний ОЗП. Як наслідок, як дифракційний ефект, так і кольоровість кольорового лаку можуть спостерігатись достатньо добре. 1 UA 110385 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винахід надає перевагу високої гнучкості: разом зі звичайним прозорим відтворюваним фотолаком отримується дифракційна структура і, залежно від бажаного дизайну, кольоровість досягається на всіх ділянках дифракційної структури за допомогою імпринтингу дифракційної структури з прозорим шаром кольорового лаку, який є видимим через відтворюваний шар лаку та забезпечує кольоровість на дифракційній структурі. Бажані втілення винаходу описані у залежних пунктах формули. Є бажаним, якщо кольоровий шар лаку є нанесеним безпосередньо на рельєфну структуру. Бажано, щоб світлопроникний відтворюваний лак утворювався за допомогою прозорого відтворюваного лаку у формі термопластичного лаку або термоотвердженого лаку. Бажано лак із ПММА та целюлозних складних ефірів (ПММА = поліметил метакрилат) використовується як відтворюваний лак. Товщина шару відтворюваного лаку бажано складає від 0.5 до 10 мкм, надалі бажано від 0.5 до 5 мкм. Можливо використовувати безбарвний лак як відтворюваний лак. Альтернативно, у той же час, забарвлений лак може також бути використаний, який у комбінації з кольоровим шаром лаку призводить до комбінованих кольорових ефектів. Наприклад, на ділянках плівки, на яких є два забарвлених прозорих шари лаку, тобто відтворюваний шар лаку та шар кольорового лаку перекриваються, подальше кольорове враження може бути створене за допомогою субтрактивного кольорового змішування. Наприклад, шари зеленувато-блакитного та жовтого кольору, що перекриваються, створюють враження зеленого кольору, та шари жовтого та пурпурово-червоного кольору, що перекриваються, створюють враження помаранчевого кольору. Відтворюваний шар лаку, наприклад, був сформовний з наступної лакової композиції (у г): 12000 Метилетил кетон 1000 Діацетоновий спирт 1500 Акриловий полімер на основі метил метакрилату (Молекулярна маса приблизно 150,000-200,000 ао (= атомні одиниці)) 2750 Нітроцелюлоза, зволожена денатурованим етанолом, вміст етанолу 35 % 500 Поліізоціанат на основі ізофорон діізоціанату Відбиваючий шар бажано утворений як металевий шар, зокрема осаджений з парової фази або осаджений розпилюванням металевий шар, що складається з будь-якого металу, такого як алюміній, хром, нікель, мідь, срібло, золото, або з металевого сплаву. Також можливо заради ВПВ (Високий Показник Відбиття), щоб послідовність ВПВ шарів слугувала як відбиваючий шар. Також можливо, що відбиваючий шар буде утворено друкуванням на металічному барвнику. Товщина відбиваючого шару бажано становить від 5 до 100 нм, бажаніше від 10 до 50 нм. Відбиваючий шар може бути утворений над усією поверхнею, або частково. В останньому випадку відбиваючий шар може бути сконструйований у формі сітки або малюнку, наприклад, у формі малюнку, який збігається з малюнком або решіткою кольорового шару лаку та∕або рельєфної структури. Можливим є, щоб відбиваючий шар був частково утворений друкуванням на металічному барвнику на ділянках. Альтернативно на стадії c) відбиваючий шар, нанесений на всю поверхню, може бути знову частково видалений, бажано за допомогою способу деметалізації. Наприклад, для цього кислотостійкий копіювальний шар може бути нанесений на окремі ділянки, і відкриті металеві ділянки витравлюються. Після нанесення відбиваючого шару також можливо нанести відшаровуємий шар лаку на ділянки, який після нанесення відбиваючого шару змивається разом з перекритим відбиваючим шаром. Деметалізація з фотомаскою та фотолаком також є можливою. Надалі спосіб деметалізації включає шар металу різної товщини, що призводить протягом парофазового осадження до структур зі змінним співвідношенням глибина-ширина; з цієї точки зору посилання зроблене на опис до патенту DE-B4102005006231. Малюнок або сітка кольорового шару лаку може бути утворена, наприклад, як пряма, хвиляста або кругова сітка ліній, що складається з окремих лінійних елементів. Є можливим для кольорового лаку, щоб він був нанесений лінійно, причому лінії також можуть бути вигнутими. Прикладом цього є сітка з кругових ліній, де надруковані концентричні круги. Це є перевагою, що забарвлена ділянка чітко окреслена зовнішньою кромкою. Малюнок або сітка може, наприклад, бути утворена як малюнок, що складається з геометричних окремих елементів, таких як крапки, квадрати, прямокутники, ромби, фігури, логотипи або символи, сітковий малюнок, виконаний за допомогою автотипного або змінночастотного нанесення у сітку на півтонового зображення, окремих сіткових елементів, зокрема вузлів сітки, або подібних малюнків. Є можливим, щоб кольоровий шар лаку був утворений як крапкова сітка або кластерна сітка, причому кольоровий лак наноситься практично у формі "острівків кольору", розподіл яких може бути однорідним, або також випадковим, наприклад, за 2 UA 110385 C2 5 10 15 20 25 30 35 40 45 50 55 60 допомогою засобів так званої "дифузії помилок". Кольоровий шар лаку може також складатися з кількох кольорів, причому окремі кольори застосовуються у наступних стадіях друку. Є можливим застосовувати окремі кольори у кожному вищезгаданої сітки і, таким чином, отримувати багатокольорове сіткове зображення. Наприклад, зображення у природних кольорах може отримане з використанням кольорів ГПЖК (Г = блакитний, П = пурпуровий, Ж = жовтий, K (= ключ) = чорний) за допомогою відомого способу чотириколірної печаті. Тести показали, що для того, щоб отримати специфічні зображення у природних кольорах, також достатньо тільки трьох компонентів ГПЖ, або також тільки двох компонентів, наприклад ГП. Аналогічно, можливе використання більше ніж чотирьох кольорових компонентів, наприклад шести кольорових компонентів, як у системі Pantone Hexachrome® з блакитним, пурпуровим, жовтим, зеленим, помаранчевим, чорним. Альтернативно, можливе використання так званих змішаних кольорів або спеціальних кольорів, наприклад, від кольорових систем Pantone® або HKS, для отримання кольорових зображень. Бажано, якщо б, у порівнянні з дифракційною композицією нижньої рельєфної структури сітка з кольорового лаку наносилась би таким чином, щоб не виникало ефектів Муара. Це означає, наприклад, що сітка з кольорового лаку та рельєфна структура мають не ту саму композицію (дизайн), але різні. Якщо, наприклад, композиції будуть однаковими, то можуть виникнути небажані ефекти Муара через допуски на приводку та позиційне зміщення. Оскільки суміжний малюнок, або елементи сітки кольорового шару лаку мають взаємну відстань, що знаходиться нижче ніж приблизно від 250 до 300 мкм, бажано нижче розрізняльної здатності відкритого ока, людина-спостерігач бачить плівку як безперервну кольорову поверхню на ділянці сіткового або малюнкового шару кольорового лаку, попри його впорядкованість у сітку або малюнок. Нижча межа взаємної відстані суміжних малюнків або елементів сітки (у діапазоні від 50 до 250 мкм, бажаніше від 70 до 200 мкм) обмежується способом друкування, зокрема глибоким друкуванням, що використовується для нанесення кольорового лаку. Якщо ширина лінії, діаметр крапки, або діаметр окремого елементу малюнку, або елементів сітки складає нижче за близько 250-300 мкм, бажано нижче розрізняльної здатності відкритого ока, - дифракційний ефект рельєфної структури є видимим для людини-спостерігача безперервно попри те, що перекривне нанесення шару кольорового лаку послаблює або знищує дифракційний ефект. Бажано, щоб максимальний розмір елементів сітки перебував у діапазоні від 50 до 250 мкм, бажаніше від 70 до 200 мкм. У бажаному втіленні шар кольорового лаку має товщину у діапазоні від 0.1 до 6 мкм, бажано від 0.2 до 4 мкм. Бажано, якщо шар кольорового лаку нанесений, бажано з використанням гравюри, сіткового трафарету або флексографії. Чим меншою є товщина шару кольорового лаку, тим менша кількість кольорового лаку є доступною для заповнення рельєфних структур, і тим краще рельєфна структура залишається захищеною з боку, де шар кольорового лаку відгортається від рельєфної структури, і це, таким чином, є оптично ефективним. Кольоровий лак бажано складається з не менше ніж 25 мас. %, зокрема не менше ніж 20 мас. % барвників, тобто пігментів та/або барвників, та принаймні 75 мас. %, зокрема принаймні 80 мас. % зв'язуючих речовин, зокрема ароматичних зв'язуючих речовин. Композиція кольорового лаку з пігментами зокрема утворена таким чином, що вона не роз'їдає, не протравлює та не розчиняє відтворюваний шар лаку, в результаті чого рельєфна структура залишається незмінною. Композиція для утворення принаймні одного кольорового шару лаку може таким чином не руйнувати, не притупляти, та з іншого боку не погіршувати дифракційну рельєфну структуру, утворену у відтворюваному шару лаку. Форма профілю рельєфної структури залишається незмінною. Принаймні один шар кольорового лаку утворюється на застигаючому відтворюваному шару лаку, у який відлита дифракційна рельєфна структура. Бажано, якщо композиція для утворення кольорового шару лаку утворюється з пігментованого кольорового лаку наступної композиції: 0-50 мас. % вода 1-15 мас. % ізопропанол 1-25 мас. % кольоровий пігмент(и), зокрема дисперсія Mikrolith® WA 0.1-2 мас. % розчин амонію (25 %) 0.05-1 мас. % піногасник 25-90 мас. % дисперсія лужного акрилату (поліакриловий кислотний співполімер) 0.1-1 мас. % азиридиновий отверджувач Функції полімерної дисперсії та/або полімерної емульсії та/або полімерного розчину тут, зокрема, полягають у тому, що вони є плівкоутворюючою речовиною. Це доводить користь того, що емульсія акрилатного полімеру, емульсія акрилатного співполімеру або емульсія аніонного 3 UA 110385 C2 5 10 15 20 25 30 35 40 45 акрилатного полімеру використовується як полімерна емульсія. Надалі доведена користь використання поліакрилової кислоти як полімерної дисперсії. Бажано, якщо композиція для утворення кольорового шару лаку утворюється з кольорового лаку з барвниками наступної композиції (у г): Етанол 3500 Етилацетат 3500 n-бутанол 400 SMA смола (молекулярна маса приблизно 200,000 ао, кислотне 1000 число приблизно 250) Спирторозчинний нітрат целюлози 100 (стандарт 30 A) Комплексний барвник 95 помаранчевий Комплексний барвник жовтий 40 В'язкість кольорового лаку підбирається відповідно до товщини шару кольорового шару лаку та форми рельєфної структури таким чином, щоб не було виявлено небажаного заступання кольорового лаку за межі кольорового шару лаку, які попередньо визначені розташуванням у сітці. Кольоровий лак показує бажано тиксотропну поведінку, тобто він не тече або тече несуттєво після того, як нанесений на рельєфну структуру. Згідно з бажаним втіленням винаходу перекривання поверхні рельєфної структури з шаром кольорового лаку знаходиться у діапазоні від 5 до 95 %, бажано від 25 до 75 %, бажаніше від 45 до 55 % від всієї поверхні рельєфної структури, вкритої шаром кольорового лаку. Було доказано, що найкращі результати стосовно одночасної впізнаваності дифракційного ефекту та шару кольорового лаку досягаються перекриванням поверхні у розмірі 50 %. Послаблення кольорового відчуття, спричинене зменшенням перекривання поверхні з рельєфною структурою з шаром кольорового лаку, може бути компенсоване до деякої міри зміною у кольоровому тоні кольорового лаку, а саме за допомогою сильнішого барвника у лаку, тобто за допомогою більш високого насичення та/або темнішого кольору. Як результат цього, у бажаному втіленні способу отримання для утворення шару кольорового лаку використовується кольоровий лак, який є значно сильніше забарвлений, якщо перекривання поверхні з рельєфною структурою з шаром кольорового лаку є меншим. Будь-який дифракційний поверхневий рельєф може слугувати як рельєфна структура, наприклад асиметрична зубчата структура (відбивна структура), кіноформна структура, прямокутна сіткова структура, ізотропна або анізотропна матова структура, елементи довільної форми, KINEGRAM® або комбінації вищезгаданих рельєфних структурних форм. Форма профілю рельєфної структури може бути напівциліндричною, напівсферичною, трапецеїдальною або трикутною. У бажаному втіленні глибина рельєфної структури знаходиться у діапазоні від 50 до 2000 нм, бажано від 100 до 500 нм. Під глибиною розуміють максимальну різницю у висоту між "підйомами та спадами" рельєфної структури. У випадку лінійної зубчатої структури глибина є такою самою, як і висота зубців. У бажаному втіленні рельєфна структура є лінійною структурою з частотою ліній у діапазоні від 100 до 1000 ліній/мм, бажано від 100 до 500 ліній/мм. Чим меншою є постійна дифракційної решітки лінійної структури, тобто відстань між суміжними підйомами або суміжними спадами, тим скоріше рельєф такої лінійної структури заповнюється або перекривається шаром кольорового лаку, що наноситься поверх. Товщина шару кольорового лаку приводиться у відповідність з частотою ліній рельєфної структури таким чином, щоб бажаний результат був досягнутий. Зокрема, у випадку грубих структур, тобто структур з нижчою частотою ліній, може бути використаний товщий шар кольорового лаку. Тонший шар кольорового лаку може бути використаний, зокрема, з тоншими структурами, тобто структурами з вищою частотою ліній. Відповідно до бажаного втілення винаходу, відтворюваний шар лаку та шар кольорового лаку мають рефракційні індекси, значення яких відрізняються щонайменше на 0.1, зокрема щонайменше на 0.2. Це бажане втілення винаходу використовує знання про те, що дифракційний ефект рельєфної структури може бути знищений за допомогою зазвичай дуже схожих рефракційних індексів відтворюваного лаку та кольорового лаку, і може бути попереджений або принаймні зменшений за допомогою вибору відтворюваного лаку та кольорового лаку з максимально можливою різницею у рефракційних індексах. Через те, що більшість пігментів має рефракційний індекс, відмінний від зв'язуючого лаку, і, таким чином, пігментований лак має загальний рефракційний індекс, відмінний від непігментованого лаку, співвідношення пігментів у кольоровому лаку може встановити 4 UA 110385 C2 5 10 15 20 25 30 35 40 45 50 55 рефракційний індекс усього шару кольорового лаку, який буде відрізнятись від рефракційного індексу відтворюваного шару лаку на бажану різницю. Відповідно до бажаного втілення винаходу перекривання поверхні з рельєфною структурою з шаром кольорового лаку, товщина шару кольорового лаку, глибина та частота рельєфної структури та рефракційний індекс відтворюваного шару лаку та шару кольорового лаку приведені у відповідність один до одного і скомбіновані таким чином, щоб отримати бажаний оптичний ефект. Наступні емпіричні правила мають бути взяті до уваги: - чим меншим є перекривання поверхні шаром кольорового лаку, тим більшою є поверхня "незаповненої" рельєфної структури, і, таким чином, більш видимий дифракційний ефект. - чим меншою є товщина шару кольорового лаку, тим менш заповненою кольоровим лаком є рельєфна структура, і, таким чином, більш видимий дифракційний ефект. - чим більшою є глибина рельєфної структури і чим більшою є відстань між рельєфними елементами, тим менш заповненою кольоровим лаком є рельєфна структура, і, таким чином, більш видимим є оптичний ефект рельєфної структури. - чим більшою є різниця рефракційного індексу між відтворюваним шаром лаку та шаром кольорового лаку, там сильнішим є відбивання на кордоні відтворюваного шару лаку та шару кольорового лаку, і, таким чином, є більш видимий дифракційний ефект. Протилежні тенденції можуть бути використані для компенсації. Наприклад, видимість дифракційного ефекту на ділянках рельєфної структури, перекритих кольоровим лаком, збільшується відповідно до відносно великої різниці у рефракційних індексах, приблизно 0.2. Отже, напроти, перекривання поверхні кольоровим лаком може дещо збільшити без видимості дифракційний ефект, що страждає на суттєве загальне зниження. У бажаному втіленні винаходу, з другої сторони відтворюваного шару лаку плівка має захисний шар лаку, який захищає шари, нанесені нижче нього, такі як відтворюваний шар лаку, шар кольорового лаку та відбиваючий шар, від механічного ушкодження та хімічної дії. Це може бути одиничний шар лаку або кілька шарів лаку, нанесені один на інший. Бажано кожен захисний шар має товщину від 1 до 5 мкм. Такий захисний шар лаку може бути, наприклад, утворений з лаку з наступної композиції (у г): Метилетил кетон 4000 Бутанол 300 Акриловий полімер на базі метил метакрилату (Молекулярна маса 1500 приблизно 250,000-300,000 ао) У бажаному втіленні на першій стороні відтворюваного шару лаку плівка має адгезивний шар, який вкриває відтворюваний шар лаку, шар кольорового лаку та відбиваючий шар. Цей адгезивний шар може бути нанесений на першу сторону відтворюваного шару лаку у способі отримання після стадії c). За допомогою цього адгезивного шару загальна послідовність шарів плівки може бути надійно приєднана до підложки, наприклад, захищеного від підробки паперу, наприклад паперової банкноти, цінного документу, поверхні продукту або упаковки продукту, що призводить до того, що спроба відділити плівку веде до її руйнування. Адгезивний шар може мати товщину від 1 до 10 мкм. Якщо це є термоактивований адгезив, то плівковий елемент може бути прикріплений до підложки за допомогою способу гарячого штампування фольги. Альтернативно, плівка може бути частиною плівки для переносу зображення, що використовується в отриманні захисних елементів. Плівка для переносу зображення має плівкуносій та плівку, що може бути відділена від плівки-носія згідно одному з пунктів від 1 до 11 у формі перехідного шару. У цьому випадку структура шару перехідного шару готується на плівціносії і потім переводиться за допомогою способу гарячого штампування фольги на бажані обвідні контури на захищеному від підробки паперу або цінному документі, такому як банкнота, ідентифікаційна картка або подібні. Плівка-носій загалом вироблена з придатного для печатання матеріалу у формі волокон, наприклад, пластикова плівка вироблена з поліетилену, поліпропілену, полівінілацетату, поліаміду, поліестеру, поліетилен терфталату або подібних речовин. Товщина плівки-носія бажано складає від 6 до 250 мкм, бажаніше від 10 до 50 мкм. Відділяємість перехідного шару від плівки-носія може бути досягнута за допомогою відділяємого шару, розташованого між плівкою-носієм та перехідним шаром. Відділяємий шар є, наприклад, вісковим шаром і бажано має товщину від 0.01 до 0.5 мкм. Плівка також може мати інші захисні ознаки, такі як тонкошарова структура, друковане зображення або подібні. Якщо плівка нанесена у формі захисного елементу на поверхню захищеного від підробки паперу або цінного документу, вона може мати будь-які контурні 5 UA 110385 C2 5 10 15 20 25 30 35 40 45 50 55 60 структури, такі як, наприклад, круглі, овальні, зіркоподібні, прямокутні, трапецеїдальні або полосоподібні зовнішні контури. Відповідно до бажаного втілення захищений від підробки папір або цінний документ, на який наноситься плівка у формі захисного елементу, має безперервну відкриту або прозору ділянку. Захисний елемент тут наноситься на область відкритої або прозорої ділянки та виступає, зокрема з неї, на всі боки. У цьому випадку захисний елемент може бути перевірений спереду та ззаду. Зокрема, є прийнятним, якщо адгезивний шар є прозорим, наскільки це можливо, для того, щоб відбиваючий шар можна було побачити ззаду. Через можливість бачити захисний елемент з обох боків може бути виявлено, що захисний елемент має дизайн спереду, відмінний від того, що ззаду. Спереду відбиваючий шар покриває ділянки з шаром кольорового лаку, і, як результат, захисний елемент формується з двох кольорів. Ззаду шар кольорового лаку вкритий відбиваючим шаром на всій поверхні або на окремих ділянках, що в результаті викликає різні оптичні відчуття з заднього боку захисного елементу. Це представляє, зокрема, властивість захисного елементу привертати та утримувати увагу. Відповідно до бажаного втілення спосіб має місце "від рулону на рулон", тобто безперервний спосіб, бажано з використанням прес-циліндрів, під час якого окремі шари плівки або перехідної плівки послідовно наносяться на плівку-носій. Окремі шари плівки, зокрема шар кольорового лаку, можуть бути надруковані, використовуючи гравюру, сітковий трафарет або флексографію. У бажаному втіленні, по-перше, відтворюваний шар лаку наноситься на плівку-носій до того, як утвориться рельєфна структура на відтворюваному шарі лаку. Рельєфна структура може бути утворена способом термічного відтворення за допомогою нагрітого відтворюючого ролика, який витискає її рельєф на відтворюваному шарі лаку. Необов'язково, відділяємий шар може все ще бути нанесеним на плівку-носій до нанесення відтворюваного шару лаку. Хоча у способі згідно винаходу, наприклад, термічного відтворення дифракційної рельєфної структури, можуть бути виявлені нелінійні деформації плівки, це трапляється до того, як нанесений кольоровий лак. Таким чином, достатньо просто підтримувати вимагаємий допуск на приводку, тому що дуже мала кількість тепла діє на плівку під час нанесення кольорового лаку, зокрема гравюрою, сітковим трафаретом або флексографією. Нелінійні деформації плівки можуть бути виміряні або записані сенсорами до нанесення кольорового лаку, та необов'язково компенсовані за допомогою регулювання друкуючих роликів або інших елементів. Наприклад, кутова деформація плівки може бути компенсована у такий спосіб. У бажаному втіленні шар кольорового лаку наноситься фіксовано відносно рельєфної структури, бажано за допомогою способу друкування. Точність фіксації, що також називається допуском на приводку, бажано складає в діапазоні від 100 до 1000 мкм, бажано від 200 до 600 мкм. Допуск на приводку не більше ніж 1 мм є обов'язковим у прикладних системах безпеки в області цінних документів. Доведено, що бажаним є, якщо допуски на приводку регулюються за допомогою оптично виявляємих фіксованих позначень. На першій стадії ці фіксовані позначення можуть бути нанесені на плівку-носій розмотуванням з рулону лентоживильного пристрою, наприклад, за допомогою друкування або тиснення, і завжди слугують контрольними точками протягом наступних стадій отримання. Таким чином, деформація відтворюваного шару лаку, спричинена термічним відтворенням дифракційної рельєфної структури, може бути визначена за допомогою оптичного виявлення фіксованого позначення, нанесеного на плівку-носій, і компенсована за допомогою регулювання друкуючого ролику або елементу конвеєру. Бажано, щоб загальна прозорість шарів: захисного шару лаку + відтворюваного шару лаку + кольорового шару лаку, що лежать над відбиваючим шаром, складала 50 %, зокрема 80 %, у випадку видимого світла у діапазоні довжини хвиль від 380 до 780 нм. Винахід пояснюється нижче посиланням на кілька прикладів втілення за допомогою доданих фігур. Представлення є схематичними і не відповідають справжнім співвідношенням і пропорціям. Тут показані: Фіг. 1 - цінний документ згідно винаходу, Фіг. 2 - розріз через плівку згідно винаходу вздовж лінії II-II, Фіг. 3 - деталь структури шару плівки згідно винаходу з відносно тонким шаром кольорового лаку, Фіг. 4 - деталь структури шару плівки згідно винаходу з відносно тонким шаром кольорового лаку, Фіг. 5 - розріз через перехідну плівку згідно винаходу, Фіг. 6 - розріз через плівку згідно винаходу з чотирма різними ділянками, Фіг. 7 - вид зверху рельєфної структури з шаром кольорового лаку у формі лінійної сітки, та 6 UA 110385 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 8 - вид зверху рельєфної структури з шаром кольорового лаку у формі точкової сітки. Фіг. 1 показує вид зверху цінного документу згідно винаходу. Приклад показав банкноту 10 з цінним елементом, що надалі відтиснений спереду на банкноті 10. Нижче цінного елементу банкнота також має прямокутний захисний елемент 1, що прикріплений до поверхні паперу банкноти. Захисний елемент 1, представлений на Фіг. 1, є плівковим елементом, що має відтворюваний шар лаку з дифракційною рельєфною структурою, наприклад у формі поверхневої голограми, прозорого шару кольорового лаку та металічного відбиваючого шару. Фіг. 2 показує поперечний розріз через захисний елемент 1 вздовж лінії II-II на Фіг. 1. Відтворюваний шар лаку 2 може бути побачений з боку, де захисний шар банкнотного паперу 10 дифракційна рельєфна структура 3 є відтисненою. Це є лінійною структурою у формі асиметричної зубчатої структури. Бажана глибина, тобто різниця висоти між спадом та підйомом лінійної структури становить близько 300 нм. Прозорий шар кольорового лаку 4 розташований прямо на рельєфну структуру 3 тільки на окремих ділянках. Уся рельєфна структура 3 разом з шаром кольорового лаку 4 є вкритою відбиваючим металевим шаром 5, що нанесений за допомогою вакуумного осадження або осадження способом розпилювання. Наприклад, застосовується вакуумне осадження алюмінієвого шару товщиною 40 нм. Металевий шар 5 покриває шар кольорового лаку 4 та покращує видимість дифракційного оптичного ефекту плівкового елементу 1, як результат його відбиваючого ефекту. Тут з боку відтворюваного шару лаку 2 нанесений збоку від банкнотного паперу 10 прозорий або напівпрозорий захисний шар лаку 9, що захищає шари 2, 4, 5, нанесені під ним, від механічної та хімічної дії. Уся послідовність шарів 2, 4, 5, 9 приєднана за допомогою адгезивного шару 6 до банкнотного паперу 10, що спроба відділити плівковий елемент 1 призведе до його руйнування. Спостерігач бачить захисний елемент 1 у відбитому світлі, що прямує через захисний шар лаку 9, відтворюваний шар лаку 2 та ділянки шару кольорового лаку 4 до відбиваючого шару 5. Більша частина світла, що дістається до відбиваючого шару 5, відбивається від відбиваючого шару 5 згідно його відбиваючій здатності і прямує через шари 4, 2, 9 плівкового елементу 1 у зворотному напрямку. Світло, що досягає ока спостерігача, з одного боку складається з першої частини, що походить з ділянок з шаром кольорового лаку 4, і другої частини, що походить з ділянок без шару кольорового лаку 4. Перша частина світла містить кольоровий компонент відповідно до шару кольорового лаку 4. Друга частина світла містить кольорові компоненти відповідно до захисного шару лаку 9 та відтворюваного шару лаку 2, через які вона проходить, але не містить кольорових компонентів, що походять з шару кольорового лаку 4. На ділянці розрізу 11 плівки 1, уточненій на Фіг. 2, Фіг. 3 показує перше втілення прикладу прозорого шару кольорового лаку 4. Шар кольорового лаку 4 наноситься на дифракційну рельєфну структуру 3 так тонко, щоб спади рельєфної структури 3 були тільки частково заповнені. З боку шару кольорового лаку 4 у бік від рельєфної структури 3 шар кольорового лаку 4 має властивості рельєфної структури 3, такі як рельєфна частота 31, так само як також головним чином і рельєфна глибина 30. Для такого втілення шару кольорового лаку 4 глибина та частота 31 рельєфної структури 3 мають бути приведені у відповідність до товщини шару кольорового лаку 4. Наприклад, глибина рельєфу перебуває у межах близько 300 нм, у той час як шар кольорового лаку має товщину у межах близько 200 нм. Так само як і ділянка розрізу 11 плівки 1 уточнена на Фіг. 2, Фіг. 4 показує друге втілення прикладу прозорого шару кольорового лаку 4. Шар кольорового лаку 4 наноситься на дифракційну рельєфну структуру 3 з такою товщиною, щоб спади рельєфної структури 3 були повністю заповнені. З боку шару кольорового лаку 4 у бік від рельєфної структури 3 рельєфна частота 31 є тільки слабкою, і рельєфна глибина 30 не може бути більше побачена взагалі, тому що рельєфна структура 3 є повністю заповненою. Наприклад, рельєфна глибина 30 має значення близько 300 нм, у той час як шар кольорового лаку має товщину близько 3000 нм. Фіг. 5 показує розріз через перехідну плівку 50 згідно винаходу, що складається з несучого шару 7 та перехідного шару 1, між якими розташований відділяємий шар 8. Перехідний шар 1 утворений аналогічно плівці 1, показаній на Фіг. 2, і містить у цій послідовності захисний шар лаку 9, що безпосередньо прилягає до відділяємого шару 8, відтворюваного шару лаку 2, часткового шару кольорового лаку 4, відбиваючого шару 5, а також до адгезивного шару 6. Перехідна плівка 50 наноситься на підложку під дією тепла, що призводить до того, що адгезивний шар 6 активується та з'єднується з підложкою. Плівка-носій 7 потім відділяється від перехідного шару 1, що залишається на підложці як захисний елемент. 7 UA 110385 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 6 показує розріз через плівку 1 згідно винаходу, подібну до плівки, що показана на Фіг. 2. Фіг. 6 показує чотири різні можливості для утворення шару кольорового лаку 4 та відбиваючого шару 5. На першій ділянці 61 ні шар кольорового лаку 4, ні відбиваючий шар 5 не є присутні, що призводить до того, що адгезивний шар 6 безпосередньо прилягає до рельєфної структури 3. У багатьох випадках, звичайні адгезивні шари мають рефракційний індекс дуже подібний до звичайних відтворюваних шарів лаку, зокрема з різницею менше ніж 0.1. Як результат, на першій ділянці 61 оптичний ефект рельєфної структури 3 може бути знищений за допомогою безпосередньо суміжного адгезивного шару 6. На другій ділянці 62 утворюється тільки відбиваючий шар 5, що наноситься безпосередньо на рельєфну структуру 3. Адгезивний шар 6 наноситься на бік відбиваючого шару 5 у бік від відтворюваного шару лаку 2. Третя ділянка 63 показує втілення, у якому шар кольорового лаку 4 та відбиваючий шар 5 перекриваються. Як відбиваючий шар 5 нанесений тільки один раз, коли шар кольорового лаку 4 нанесений, у цьому випадку шар кольорового лаку 4 наноситься між відтворюваним шаром лаку 2 та відбиваючим шаром 5. Шар кольорового лаку 4, таким чином робить кольоровим відбиваючий шар 5 з боку відтворюваного шару лаку 2. Адгезивний шар 6 наноситься на стороні відбиваючого шару 5 збоку від шару кольорового лаку 4. Відбиваючий шар 5 таким чином не є забарвленим шаром кольорового лаку 4 на боці перед адгезиним шаром 6. Четверта ділянка 64 показує випадок, коли присутній тільки шар кольорового лаку 4, який безпосередньо прилягає до відтворюваного шару лаку 2. Адгезивний шар 6 нанесений на стороні шару кольорового лаку 4 збоку від відтворюваного шару лаку 2. У бажаних втіленнях, усі шари 9, 2, 4, 6, що накладаються на підложку, є прозорими на ділянці 64, забарвлений прозорий шар кольорового лаку 4 частково робить кольоровим адгезивний шар 6, що прилягає до підложки, або покриває існуючим кольором підложку. Фіг. 7 показує вид зверху дифракційної рельєфної структури 3, яка сконструйована у формі лінійної структури 71, наприклад, асиметричної зубчатої структури. Окремі лінійні елементи 71 розташовані на відстані 72 один від одного. Шар кольорового лаку зараз нанесений на цю рельєфну структуру 3, у формі полос 40 з шириною 73 та взаємною відстанню 74. Бажані значення для ширини 73 та відстані 74 лінійної структури 3 лежать у діапазоні від 150 до 200 мкм. У даному прикладі і ширина лінії 73, і відстань 74 елементів з кольорового лаку 40 встановлені таким чином, що кожна з них містить дванадцять лінійних елементів 71 рельєфної структури 3. За умови, що частота рельєфних структур, тобто відстань 72 між суміжними лінійними елементами 71 складає приблизно 10 мкм, і ширина 73, і відстань 74 складають приблизно 120 мкм кожна. Фіг. 8 показує вид зверху дифракційної рельєфної структури 3, подібної до тієї, що зображена на Фіг. 7. На противагу втіленню, представленому на Фіг. 7, шару кольорового лаку, показаного на Фіг. 8, має форму крапкової сітки 40. Також у цьому випадку ширина 73 окремих елементів 40 шару кольорового лаку, так само як і взаємна відстань 74 між окремими елементами шару кольорового лаку може бути визначена. Діаметр 73 та відстань 74 бажано вибираються такими, що вони лежать нижче розрізняльної здатності відкритого ока людини. Таким чином, шар кольорового лаку, утворений з окремих елементів 40, сприймається спостерігачем як безперервний кольоровий шар. Розрізняльна здатність відкритого ока людини залежить, серед інших речей, від контрасту між окремими елементами шару кольорового лаку 40 та відбиваючим шаром, що видиться проміжним. Чим меншим є контраст яскравості між окремим елементом шару кольорового лаку та суміжного видимого відбиваючого шару, тим більш складно стає для спостерігача розрізнити ці два різні шари як такі, тобто оптично їх розрізнити. Якщо шар кольорового лаку є, наприклад, забарвлений жовтим і відбиваючий шар утворений як алюмінієвий шар зі сріблястим виглядом, то контраст яскравості між цими двома шарами є відносно малим, що посилює відчуття безперервного шару кольорового лаку. При нанесенні шару кольорового лаку має бути прийняте до уваги те, що лінійна структура 71 може спричиняти капілярний ефект на кольоровий лак у напрямку ліній 71, що призводить до того, що вздовж ліній 71 елементи кольорового лаку піддаються розширенню відносно напрямку, перпендикулярного до ліній 71, що лежить у діапазоні від 15 до 35 %. Застосування до крапкових елементів 40 на Фіг. 8 еліптичних елементів 40, може, таким чином, спричиняти результат, як показано на Фіг. 8 за допомогою крапкової форми 80. Список позицій 1 Плівка 2 Відтворюваний шар лаку 8 UA 110385 C2 5 10 15 20 3 Рельєфна структура 4 Шар кольорового лаку 5 Відбиваючий шар 6 Адгезивний шар 7 Плівка-носій 8 Відділяємий шар 9 Захисний шар лаку 10 Цінний документ 11 Розріз 21 Перша сторона відтворюваного шару лаку 30 Глибина рельєфної структури 31 Частота рельєфної структури 40 Малюнок або сітковий елемент 50 Перехідна плівка 61 перша ділянка 62 друга ділянка 63 третя ділянка 64 четверта ділянка 71 лінійна структура 73 товщина лінії, діаметр точки або окремого елемента 74 відстань 80 еліптична форма ФОРМУЛА ВИНАХОДУ 1. Плівка (1), що містить світлопроникний відтворюваний шар лаку (2) з дифракційною рельєфною структурою (3), утвореною на першій стороні (21) відтворюваного шару лаку (2), світлопроникний шар кольорового лаку (4), утворений тільки на ділянках, розташованих на рельєфній структурі (3), і відбиваючий шар (5), утворений принаймні на ділянках, розташованих на першій стороні (21) відтворюваного шару лаку (2), де на ділянках (63) плівки (1), на яких шар кольорового лаку (4) та відбиваючий шар (5) перекриваються, шар кольорового лаку (4) розташований між відтворюваним шаром лаку (2) та відбиваючим шаром (5), яка відрізняється тим, що шар кольорового лаку (4) утворений як малюнок або як сітка, де (і) суміжні малюнкові або сіткові елементи (40) шару кольорового лаку (4) мають взаємну відстань (74), що знаходиться в діапазоні від 50 до 250 мкм, бажано від 70 до 200 мкм, та/або (іі) ширина лінії, діаметр крапки або діаметр окремого елемента (73) малюнкових або сіткових елементів (40) знаходиться в діапазоні від 50 до 250 мкм, бажано від 70 до 200 мкм. 2. Плівка (1) за п. 1, яка відрізняється тим, що шар кольорового лаку (4) має товщину в діапазоні від 0,1 до 6 мкм, бажано від 0,2 до 4 мкм. 3. Плівка (1) за будь-яким з пп. 1 або 2, яка відрізняється тим, що перекривання поверхні рельєфної структури (3) з шаром кольорового лаку (4) знаходиться в діапазоні від 5 до 95 %, бажано від 25 до 75 %, бажаніше від 45 до 55 % від усієї поверхні рельєфної структури (3). 4. Плівка (1) за будь-яким з попередніх пунктів, яка відрізняється тим, що глибина (30) рельєфної структури (3) знаходиться в діапазоні від 50 дo 1000 нм, бажано від 100 до 500 нм. 5. Плівка (1) за будь-яким з попередніх пунктів, яка відрізняється тим, що рельєфна структура (3) є лінійною структурою (71) з частотою ліній (31) у діапазоні від 100 до 1000 ліній/мм, бажано від 100 до 500 ліній/мм. 6. Плівка (1) за будь-яким з попередніх пунктів, яка відрізняється тим, що відтворюваний шар лаку (2) та шар кольорового лаку (4) мають рефракційні індекси, значення яких відрізняються щонайменше на 0,1. 7. Плівка (1) за будь-яким з попередніх пунктів, яка відрізняється тим, що з другої сторони відтворюваного шару лаку (2) плівка (1) має захисний шар лаку (9). 8. Плівка (1) за будь-яким з попередніх пунктів, яка відрізняється тим, що на першій стороні (21) відтворюваного шару лаку (2) плівка (1) має адгезивний шар (6), який вкриває відтворюваний шар лаку (2), шар кольорового лаку (4) та відбиваючий шар (5). 9. Захищений від підробки папір для отримання цінних документів (10), який має принаймні одну плівку (1) відповідно до будь-якого з пп. 1-8 у формі захисного елемента. 10. Цінний документ (10), як-от банкнота, ідентифікаційна картка або подібні, що має принаймні одну плівку (1) відповідно до будь-якого з пп. 1-8 у формі захисного елемента. 9 UA 110385 C2 11. Плівка для переносу зображення (50) для отримання захисних елементів, що має плівкуносій (7) та плівку (1) відповідно до будь-якого з пп. 1-8, що може бути відділена від плівки-носія (7) у формі перехідного шару. 12. Плівка для переносу зображення (50) за п. 11, яка відрізняється тим, що віддільний шар (8) розташований між плівкою-носієм (7) та перехідним шаром (1). 13. Спосіб отримання плівки (1) відповідно до будь-якого з пп. 1-8, де a) дифракційна рельєфна структура (3) утворюється на першій стороні (21) світлопроникного шару кольорового лаку (2), b) після стадії а) світлопроникний шар кольорового лаку (4) наносять тільки на ділянки з рельєфною структурою (3), внаслідок чого шар кольорового лаку (4) утворюється як малюнок або як сітка, де (і) суміжні малюнкові або сіткові елементи (40) шару кольорового лаку (4) мають взаємну відстань (74), що знаходиться в діапазоні від 50 до 250 мкм, бажано від 70 до 200 мкм, та/або (іі) ширина лінії, діаметр крапки або діаметр окремого елемента (73) малюнкових або сіткових елементів (40) знаходяться в діапазоні від 50 до 250 мкм, бажано від 70 до 200 мкм, та c) після стадії b) відбиваючий шар (5), бажано у формі металевого шару, наноситься щонайменше на ділянки з першої сторони (21) відтворюваного шару лаку (2). 14. Спосіб за п. 13, який відрізняється тим, що спосіб здійснюють способом "від рулону на рулон". 15. Спосіб за будь-яким з пп. 13 та 14, який відрізняється тим, що шар кольорового лаку (4) нанесений, бажано, з використанням гравюри, сіткового трафарету або флексографії. 16. Спосіб за будь-яким з пп. 13-15, який відрізняється тим, що шар кольорового лаку (4) наноситься фіксовано відносно рельєфної структури (3), з допуском на приводку в діапазоні від 100 до 1000 мкм, бажано від 200 до 600 мкм. 17. Спосіб за будь-яким з пп. 13-16, який відрізняється тим, що кольоровий лак, застосований для утворення шару кольорового лаку (4), є значно сильніше забарвлений, якщо перекривання поверхні рельєфної структури (3) шаром кольорового лаку (4) є меншим. 18. Спосіб за будь-яким з пп. 13-17, який відрізняється тим, що відтворюваний шару лаку (2) наносять на плівку-носій (7) перед стадією а). 19. Спосіб за п. 18, який відрізняється тим, що деформація відтворюваного шару лаку (2), спричинена термічним відтворенням дифракційної рельєфної структури (3), може бути визначена за допомогою оптичного виявлення фіксованого позначення, нанесеного на плівкуносій (7), і компенсована за допомогою регулювання друкуючого ролика або елемента конвеєра. 20. Спосіб за будь-яким з пп. 13-19, який відрізняється тим, що на стадії с) відбиваючий шар (5) частково видаляють, бажано за допомогою способу деметалізації. 10 UA 110385 C2 11 UA 110385 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
