Радіостанція

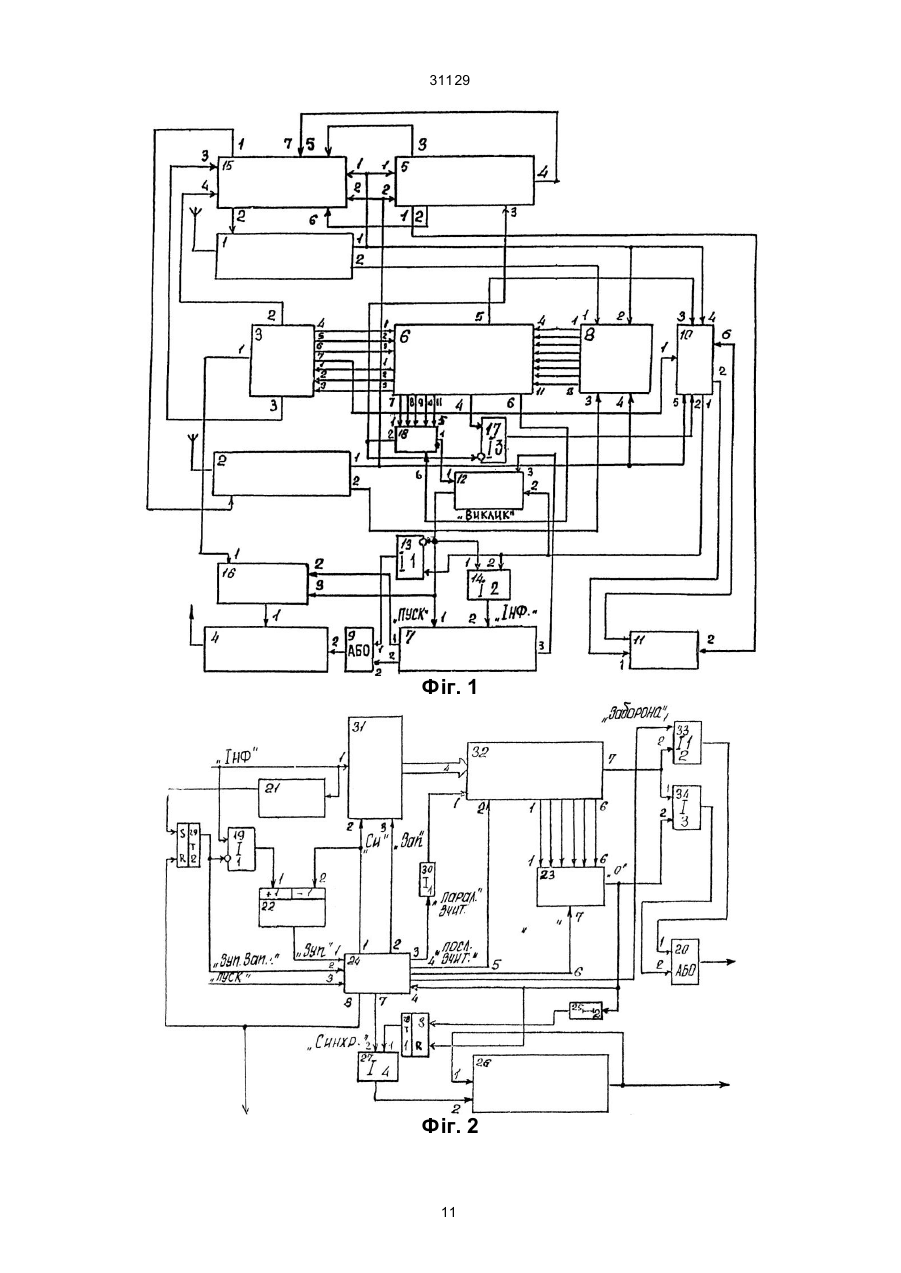

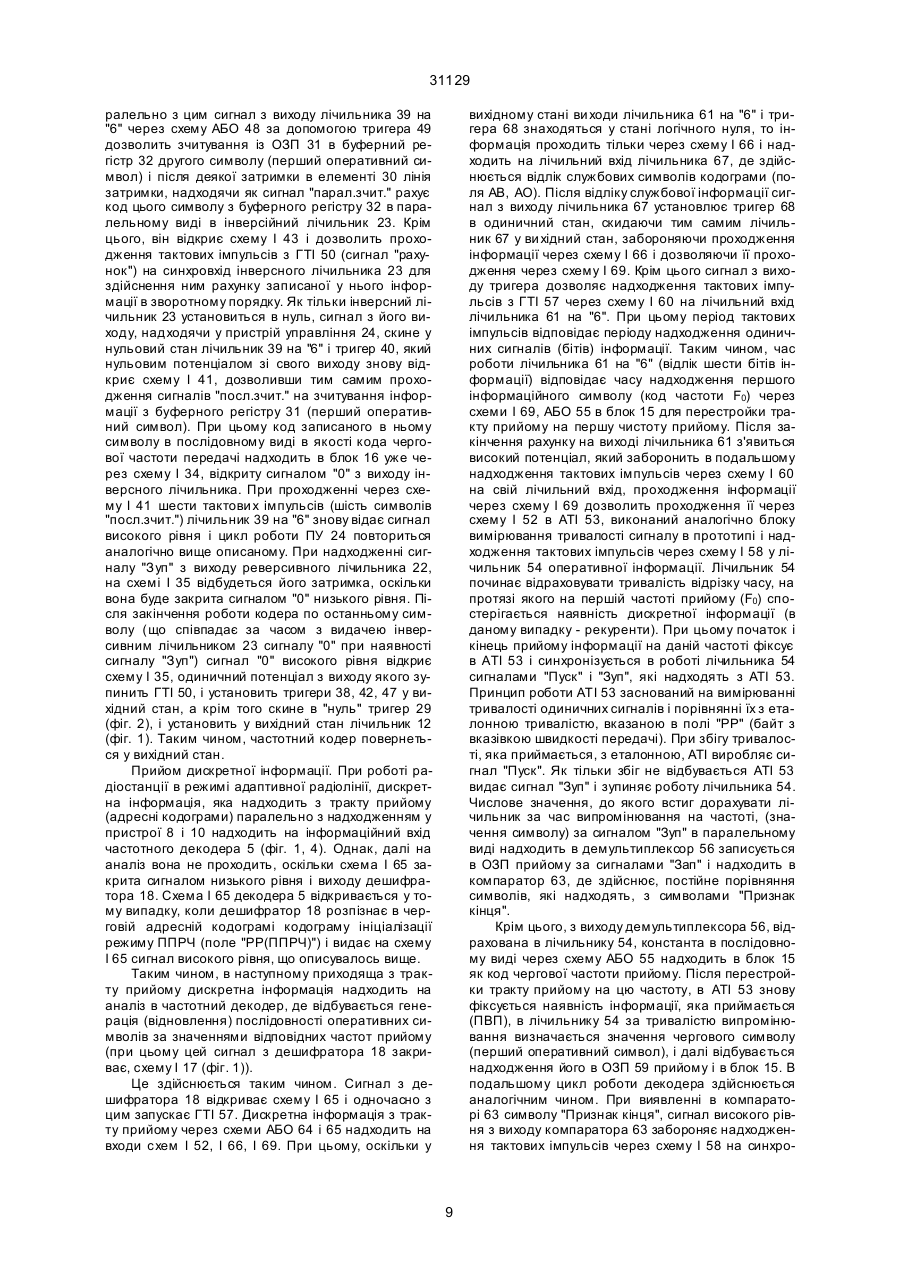

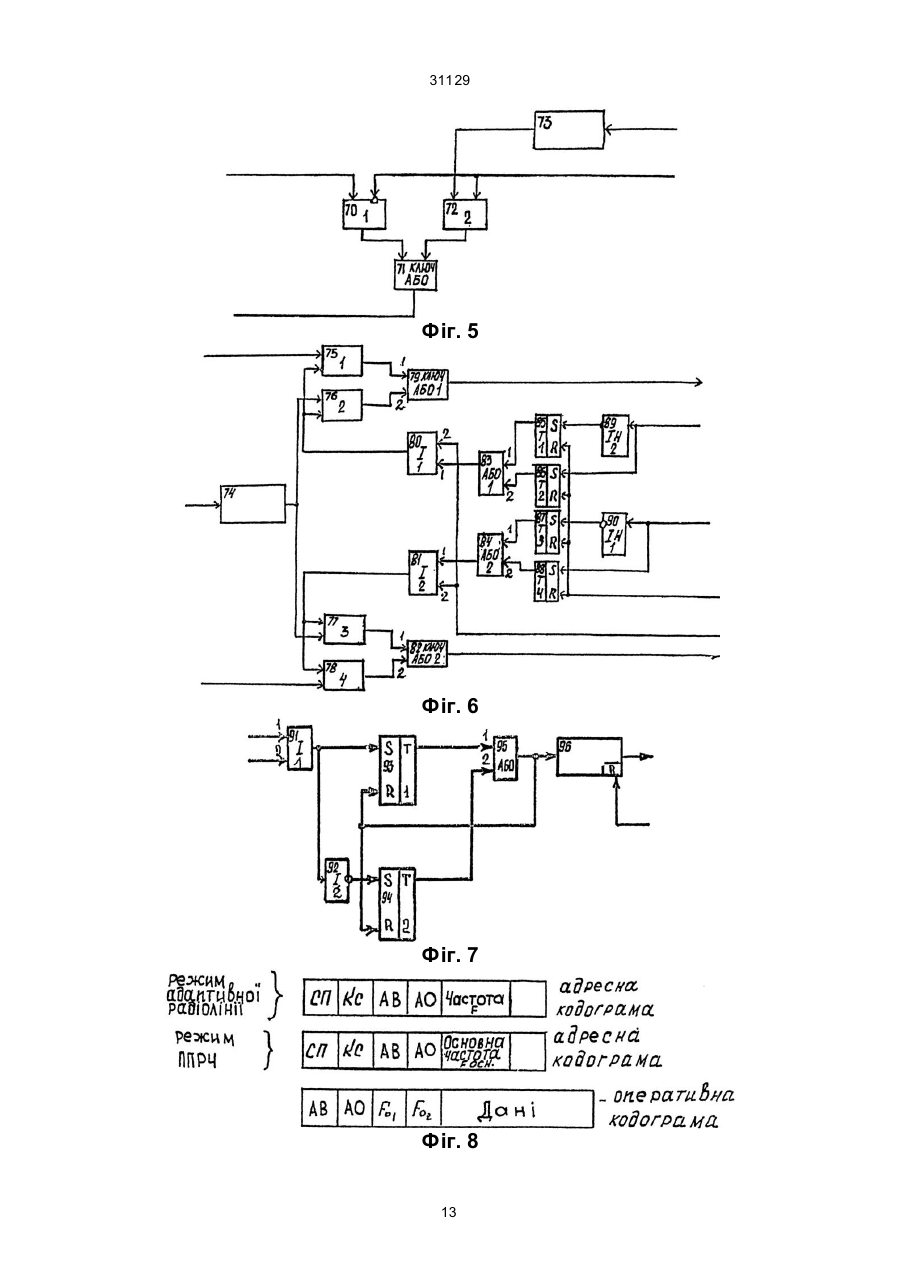

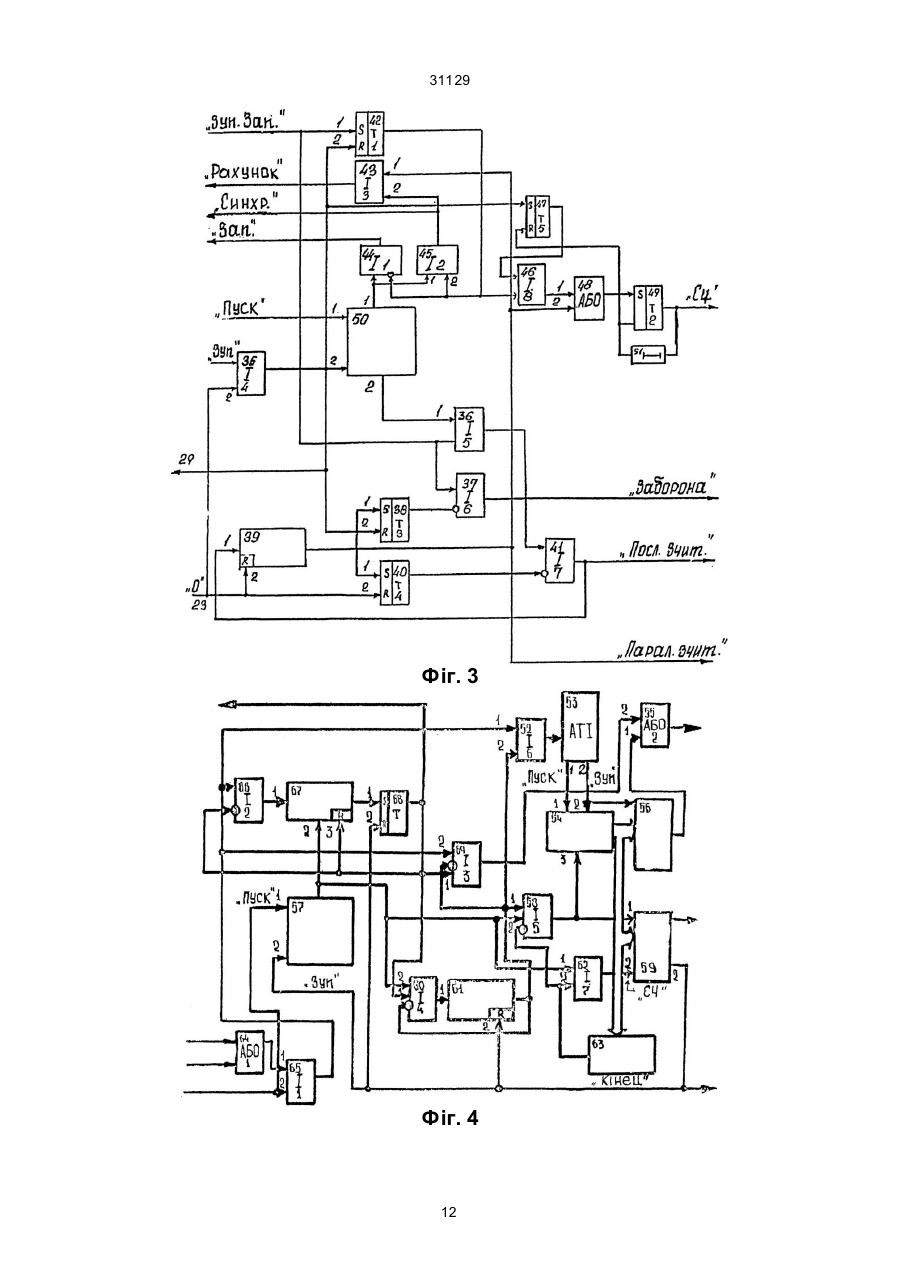

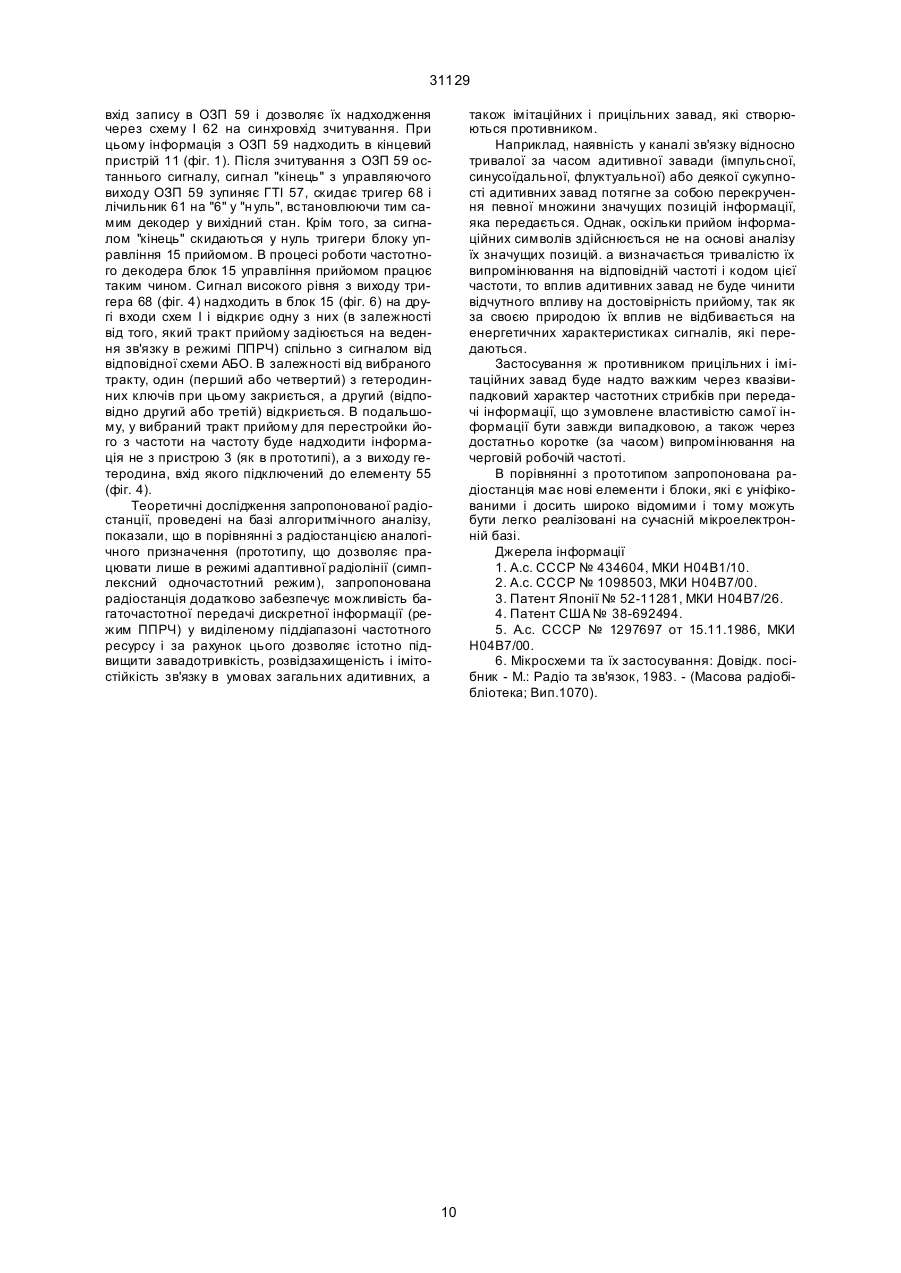

1. Радіостанція, що містить вузол управління перестройкою частоти, вузол набору, аналізу і обробки інформації, вузли вимірювання і комутації, два тракти прийому і тракт передачі, кінцевий пристрій, перший вхід і ви хід якого відповідно підключені до другого виходу і шостого входу вузла комутації, третій і четвертий вхід якого підключені відповідно до п'ятого виходу вузла набору, аналізу і обробки інформації і першого виходу першого тракту прийому, який одночасно підключений першим виходом до другого входу вузла вимірювання, а другим виходом - до першого входу вузла вимірювання, перші вісім виходів якого підключені відповідно до останніх (з четвертого до одинадцятого) входів вузла набору, аналізу і обробки інформації, перші три входи і перші три виходи якого відповідно підключені до четвертого, п'ятого шостого виходів і перших трьом входам вузла управління перестройкою частоти, сьомий вихід якого з'єднаний з першим входом вузла комутації, п'ятий вхід якого одночасно з'єднаний з четвертим входом вузла вимірювання і першим виходом другого тракту прийому, другий вихід якого підключений до третього входу вузла вимірювання, який відрізняється тим, що в неї додатково введені частотні кодер і декодер оперативної інформації, блоки управління прийомом і передачею, лічильник службової інформації, дешифратор, три елементи І і один елемент АБО, при цьому другий вхід тракту передачі з'єднаний з виходом елементу АБО, перший вхід якого підключений до виходу до ви ходу першого елемента І, інверсний вхід якого одночасно підключений до першого входу часто тного кодеру оперативної інформації, третьому входу блоку управління передачею, першому входу друго го елементу І і виходу лічильника службової інформації, другий вхід якого одночасно з'єднаний з прямим входом першого елемента І, другим входом другого елемента І і першим виходом вузла комутації, A (54) РАДІОСТАНЦІЯ 31129 ключений до буферного регістру, перші шість виходів якого з'єднані з відповідними входами інверсного лічильника, вихід якого одночасно підключений до другого входу третього елемента І, четвертого входу пристрою управління, R-входу першого тригера і через другу лінію затримки до S-входу першого тригера, вихід якого з'єднаний з першим входом четвертого елемента І, вихід якого з'єднаний з другим входом регістру ПВП, а другий вхід з сьомим виходом пристрою управління, п'ятий, шостий, четвертий і третій виходи якого відповідно підключені до сьомого входу інверсного лічильника, який забороняє вхід др угого елементу І, другому і через першу лінію затримки до першого входів буферного регістру, сьомий вихід якого одночасно підключений до други х входів другого і третього елементів І, виходи яких підключені відповідно до входів елементу АБО, ви хід першого елементу І підключений до першого входу реверсивного лічильника, другий вхід якого і вихід підключені відповідно до перших входу і виходу пристрою управління, до третього входу якого підключені вихід лічильника службової інформації, а до восьмого виходу - R-вхід другого тригера, виходами кодера є вихід регістру ПВП, одночасно підключений до його першого входу; ви хід елемента АБО, підключений до другого входу блоку управління передачею і восьмий вихід пристрою управління, підключений до третього входу лічильника службової інформації. 3. Радіостанція за п. 1, яка відрізняється тим, що частотний декодер оперативної інформації містить два елемента АБО, сім елементів І, лічильник службової інформації, RS-тригер аналізатор телекодової інформації (ATI), лічильник оперативної інформації, демультиплексор, генератор тактових імпульсів (ГТІ), оперативно-запам'ятовуючий пристрій прийому, лічильник на "6", компаратор, причому входи першого елемента АБО відповідно підключені до перших ви ходів обох трактів прийому, а його вихід підключений до першого входу першого елемента І, другий вхід якого одночасно з'єднаний з першим виходом дешифратора і запускаючим входом ГТІ, ви хід якого одночасно підключений до тактових входів лічильника службової інформації, четвертого, п'ятого та сьомого елементів І, а його другий вхід одночасно з'єднаний з R-входом RSтригера та лічильника на "6", а також із другим виходом ОЗП прийому, інформаційний вхід якого шиною одночасно підключений до входів компаратора і демультиплексор а, а також до виходу лічильника оперативної інформації, перші два виходи якого підключені до відповідних виходів ATI, a третій вхід одночасно з'єднаний із запускаючим входом ОЗП прийому і виходом п'ятого елемента І, перший вхід якого одночасно з'єднаний з інверсними входами третього і четвертого елементів І, другим входом шостого елемента І і виходом лічильника на "6", перший вхід якого підключений до виходу че твертого елементу І, перший вхід якого одночасно підключений до аналогічного входу третього елементу І, виходу RS-тригера, R-входу лічильника службової інформації, інверсному входу другого елемента І, вихід якого через лічильник службової інформації підключений до S-входу RSтригера, а перший вхід одночасно з'єднаний з виходом першого елемента І, другим входом третього елемента І і першим входом шостого елемента І, ви хід компаратора одночасно підключений відповідно до інверсного і другого входів п'ятого і сьомого елементів І, послідовний вхід демультиплексора підключений до другого ви ходу ATI, а вихід до першого входу др угого елемента АБО, ви ходи шостого, сьомого і третього елементів І відповідно підключені до входу ATI, другого входу ОЗП прийому, другому входу др угого елемента АБО, ви хід якого підключений до п'ятого входу блоку управління прийомом, а перший вихід ОЗП прийому підключений до другого входу кінцевого пристрою, а другий - до сьомого входу блоку управління прийомом; вихід RS-тригера, крім того, підключений до шостого входу блоку управління прийомом. Винахід відноситься до галузі радіозв'язку і може використовуватися, наприклад, для організації УКХ радіозв'язку в адаптивних системах передачі даних. Відомі радіостанції, які працюють в подібних системах зв'язку [1-4]. Ці радіостанції мають два ідентичних тракти прийому, тракт передачі, вузол набору, аналізу та обробки адресної інформації, блок управління, вузол вимірювання, вузол комутації, кінцевий пристрій. З відомих рішень найбільш близьким по технічному змісту є радіостанція, про яку йде мова в [5]. Ця радіостанція має: два ідентичних тракти прийому; тракт передачі; вузол набору, аналізу та обробки адресної інформації, що об'єднує у собі блок набору адрес і команд, блок обробки інформації, дешифратор адрес і команд, блок аналізу якості радіоліній, блок контролю наявності радіоліній; вузол управління перестройкою частоти у складі двох гетеродинів, двох ге теродинних ключів, перетворювача частоти гетеродину та блоку управління перестройкою частоти; вузол вимірювання у складі двох вимірювачів рівня сигналу та дво х ви мірювачів довготи сигналу; вузол комутації, який містить в собі два ключі передачі і два ключі прийому; кінцевий пристрій. Але цій радіостанції притаманні слідуючі недоліки: 1. Низька розвідзахищеність та імітостійкість зв'язку, обумовлені тим, що робочі частоти виділяються на весь час сеансу зв'язку і є достатньо довгострокові, в зв'язку з чим створюються сприятливі умови для ведення радіорозвідки противником і застосування ним прицільних та імітаційних перешкод. 2. Низька стійкість перешкодам, обумовлена тим, що при інтенсивній протидії на передаваєму дискретну інформацію різних видів аддитивних перешкод якість зв'язку стає незадовільною з причин сильного спотворення інформаційних пасилок. Застосування при цьому перешкодостійких кодів малої та середньої потужності є неефективним з причин несовпадіння їх виправляючої здібності кількості виникненних помилок. Використання ж високо-потужних кодів з необхідною кодовою відстанню несе за собою суттєве збільшення інфор 2 31129 маційної надмірності, а як наслідок ризьке зниження ефективної швидкості передачі. Уникнути перелічені недоліки можливо змінивши спосіб кодування, при якому ознакою відповідного символу інформації, що передається є не його дійсний вид у двоїчному коді ("1", "0"), а недійсний вид, що задається відповідним правилом переходу з і-тої частоти на j-ту часто ту (наприклад, з парної на непарну) або довжиною відрізку часу випромінення на випадковій частоті. В основу винаходу поставлено задачу удосконалення радіостанції шляхом введення нових блоків і елементів: частотних кодера і декодера оперативної інформації, блоків управління прийомом і передачею, лічильника службової інформації, дешифратора, тре х елементів І та одного АБО для забезпечення високої перешкодозахищенності, захи щенності від розвідки та імітостійкості радіозв'язку при передачі дискретної інформації на фоні адитивних перешкод. Введення цих елементів і блоків дозволяє здійснити новий спосіб кодуваня інформації, що передається. Радіостанція містить вузол управління перестройкою частоти, вузол набору, аналізу і обробки інформації, вузли вимірювання і комутації, два тракти прийому і тракт передачі, кінцевий пристрій, перший вхід і вихід якого відповідно підключені до другого ви ходу і шостого входу вузла комутації, третій і четвертий вхід якого підключені відповідно до п'ятого виходу вузла набору, аналізу і обробки інформації і першого виходу першого тракту прийому, який одночасно підключений першим виходом до другого входу вузла вимірювання, а другим виходом - до першого входу вузла вимірювання, перші вісім виходів якого підключені відповідно до останніх (з четвертого до одинадцятого) входів вузла набору, аналізу і обробки інформації, перші три входи і перші три виходи якого відповідно підключені до четвертого, п'ятого шостого ви ходів і перших трьом входам вузла управління перестройкою частоти, сьомий вихід якого з'єднаний з першим входом вузла комутації, п'ятий вхід якого одночасно з'єднаний з четвертим входом вузла вимірювання і першим виходом другого тракту прийому, другий вихід якого підключений до третього входу вузла вимірювання. Для здійснення нового способу кодування до складу ведомої радіостанції додатково введені частотні кодер і декодер оперативної інформації, блоки управління прийомом і передачею, лічильник службової інформації, дешифратор, три елементи І і один елемент АБО, при цьому другий вхід тракту передачі з'єднаний з виходом елементу АБО, перший вхід якого підключений до виходу до виходу першого елемента І, інверсний вхід якого одночасно підключений до першого входу частотного кодеру оперативної інформації, третьому входу блоку управління передачею, першому входу другого елементу І і виходу лічильника службової інформації, другий вхід якого одночасно з'єднаний з прямим входом першого елемента І, другим входом другого елемента І і першим виходом вузла комутації, другий вхід якого з'єднаний з виходом третього елемента І, прямий вхід якого з'єднаний з четвертим виходом вузла набору, аналізу і обробки інформації, шостий вихід якого з'єднаний з шостим, а сьомий, восьмий, дев'ятий, десятий і одинадцятий виходи - відповідно з першими п'ятьма входами дешифратора, перший вихід якого з'єднаний з першим входом лічильника службової інформації, а другий ви хід – одночасно з інверсним входом третього елемента І і третім входом частотного декодера оперативної інформації, четвертий вихід якого з'єднаний з сьомим входом блоку управління прийомом, п'ятий вхід якого з'єднаний з третім виходом частотного декодера, перший вихід якого з'єднаний з другим входом кінцевого пристрою, а другий вихід - з шостим входом блоку управління прийомом, перший і другий входи якого з'єднані відповідно з першим входом частотного декодера, першим виходом першого тракту прийому і другим входом частотного декодера, першим виходом другого тракту прийому, вхід якого з'єднаний з першим виходом блока управління прийомом, другий вихід якого з'єднаний з входом першого тракту прийому, а третій і четвертий входи - відповідно з третім і другим виходами вузла управління перестройкою частоти, перший вихід якого з'єднаний з першим входом блоку управління передачею, вихід якого з'єднану з першим входом тракту передачі, а другий вхід - з першим виходом частотного кодера оперативної інформації, другий вхід і другий вихід якого відповідно з'єднаний з виходом другого елемента І і другим входом елемента АБО, а третій вихід частотного кодера з'єднаний з третім входом лічильника службової інформації. Частотний кодер оперативної інформації містить оперативно-запам'я товуючий пристрій (ОЗП) передачі, буферний регістр, чотири елемента І, елемент АБО, компаратор, реверсивний лічильник, інверсний лічильник, пристрій управління, дві лінії затримки, регістр псевдовипадкової послідовності (ПВП), два RS-тригера, причому інформаційний вхід кодера одночасно підключений до входів ОЗП передачи, першого елемента І і компаратора, вихід якого підключений до S-входу др угого тригера, вхід якого одночасно підключений до інверсного входу першого елемента І і другого входу пристрою управління, перші два виходи якого підключені відповідно до другого і третього входів ОЗП передачі, вихід якого чотирирозрядною шиною підключениіі до буферного регістру, перші шість виходів якою з'єднані з відповідними входами інверсного лічильника, вихід якого одночасно підключений до другого входу третього елемента І, четвертого входу пристрою управління, R-входу першого тригера і через другу лінію затримки до S-входу першого тригера, вихід якого з'єднаний з першим входом четвертого елемента І, вихід якого з'єднаний з другим входом регістру ПВП, а другий вхід з сьомим виходом пристрою управління, п'ятий, шостий, четвертий і третій виходи якого відповідно підключені до сьомого входу інверсного лічильника, який забороняє вхід др угого елементу І, другому і через першу лінію затримки до першого входів буферного регістру, сьомий вихід якого одночасно підключений до други х входів другого і третього елементів І, виходи яких підключені відповідно до входів елементу АБО, ви хід першого елементу І підключений до першого входу реверсивного лічильника, другий вхід якого і вихід підключені відповідно до перших входу і виходу пристрою управління, до третього входу якого підключені вихід лічильника службової інформації, а до восьмого ви 3 31129 ходу - R-вхід другого тригера, виходами кодера є вихід регістру ПВП, одночасно підключений до його першого входу; ви хід елемента АБО, підключений до другого входу блоку управління передачею і восьмий вихід пристрою управління, підключений до третього входу лічильника службової інформації. Частотний декодер оперативної інформації містить два елемента АБО, сім елементів І, лічильник службової інформації, RS-тригер аналізатор телекодової інформації (ATI), лічильник оперативної інформації, демультиплексор, генератор тактових імпульсів (ГТІ), оперативно-запам'ятовуючий пристрій прийому, лічильник на "6", компаратор, причому входи першого елемента АБО відповідно підключені до перших виходів обох трактів прийому, а його вихід підключений до першого входу першого елемента І, другий вхід якого одночасно з'єднаний з першим виходом дешифратора і запускаючим входом ГТІ, вихід якого одночасно підключений до тактових входів лічильника службової інформації, четвертого, п'ятого та сьомого елементів І, а його другий вхід одночасно з'єднаний з Rвходом RS-тригера та лічильника на "6", а також із другим виходом ОЗП прийому, інформаційний вхід якого шиною одночасно підключений до входів компаратора і демультиплексора, а також до виходу лічильника оперативної інформації, перші два виходи якого підключені до відповідних виходів ATI, а третій вхід одночасно з'єднаний із запускаючим входом ОЗП прийому і виходом п'ятого елемента І, перший вхід якого одночасно з'єднаний з інверсними входами третього і четвертого елементів І, другим входом шостого елемента І і виходом лічильника на "6", перший вхід якого підключений до виходу четвертого елементу І, перший вхід якого одночасно підключений до аналогічного входу третього елементу І, ви ходу RS-тригера, Rвходу лічильника службової інформації, інверсному входу др угого елемента І, ви хід якого через лічильник службової інформації підключений до Sвходу RS-тригера, а перший вхід одночасно з'єднаний з виходом першого елемента І, др угим входом третього елемента І і першим входом шостого елемента І, вихід компаратора одночасно підключений відповідно до інверсного і другого входів п'ятого і сьомого елементів І, послідовний вхід демультиплексора підключений до другого виходу ATI, а вихід - до першого входу др угого елемента АБО, виходи шостого, сьомого і третього елементів І відповідно підключені до входу ATI, другого входу ОЗП прийому, другому входу др угого елемента АБО, ви хід якого підключений до п'ятого входу блоку управління прийомом, а перший вихід ОЗП прийому підключений до другого входу кінцевого пристрою, а другий - до сьомого входу блоку управління прийомом; вихід RS-тригера, крім того, підключений до шостого входу блоку управління прийомом. Порівняння запропонованій радіостанції з відомими показує, що такі елементи як І, АБО, лічильник, а також в загальному випадку кодери і декодери досить широко відомі [6], але при новому технічному рішенні схем кодера і декодера та їх введення до вказаного поєднання з іншими елементами у циєй радіостанції, вищевказані елементи і блоки проявляють нові властивості, які приводять до підвищення її стійкості протидіям, захищеності від розвідки та імітостійкості при передачі дискретної інформації на фоні адитивних перешкод. Фіг. 1. Стр уктурна схема радіостанції. 1, 2 - тракти прийому; 3 - пристрій управління перестройкою частоти; 4 - тракт передачі; 5 – частотний декодер оперативної інформації; 6 – пристрій набору, аналізу і обробки інформації; 7 – частотний кодер оперативної інформації; 8 - пристрій вимірювання; 9 - елемент АБО; 10 - пристрій комутації; 11 - кінцевий пристрій; 12 - лічильник службової інформації; 13, 14 - елементи І; 15 - блок управління прийомом; 16 - блок управління передачею; 17 - елемент І; 18 - деши фратор. Фіг. 2. Структурна схема частотного кодера оперативної інформації. 19 – елемент І; 20 - елемент АБО; 21 – компаратор; 22 - реверсивний лічильник; 23 - інверсний лічильник; 24 - пристрій управління; 25 - лінія затримки; 26 - регістр ПВП; 27 - елемент І: 28, 29 RS-трігери типу; 31 - оперативний запам'ятовуючий пристрій передачі; 30 - лінія затримки; 32 – буферний регістр; 33, 34 - елементи І. Фіг. 3 Стр уктурна схема пристрою управління. 35, 36 - елементи І; 37 - елемент І; 38 - RSтригер; 39 - лічильник на "6"; 40 – трігер; 41 – елемент І; 42 – трігер; 43, 44, 45, 46 - елементи І; 47 RS-трігер; 48 - елемент АБО; 49 - RS-трігер; 50 генератор тактових імпульсів; 51 - лінія затримки. Фіг. 4. Структурна схема частотного декодера оперативної інформації. 52 - елемент І; 53 - аналізатор телекодової інформації; 54 – лічільник оперативної інформації; 55 - елемент АБО; 56 - демультиплексор; 57 – генератор тактових імпульсів; 58 -елемент І; 59 оперативно-запам'ятовуючий пристрій прийому; 60 - елемент І; 61 - лічильник на "6"; 62 - елемент І; 63 - комутатор; 64 - елемент АБО; 65, 66 - елементи І; 67 - лічильник службової інформації; 68 - RSтpiгep; 69 - елемент І. Фіг.5. Стр уктурна схема блоку управління передачею. 70 - гетеродинний ключ; 71 - ключ АБО; 72 гетеродинний ключ; 73 - гетеродин. Фіг. 6. Структурна схема блоку управління прийомом. 74 - гетеродин; 75, 76, 77, 78 -гетеродинні ключі; 79 - ключ АБО; 80, 81 - елементи І; 82 - ключ АБО; 83, 84 - елементи АБО; 85, 86, 87, 88 - RSтрігери; 89, 90 - інвертори "ІН". Фіг. 7. Структурна схема лічильника службової інформації. 91, 92 - елементи І; 93, 94 - RS-трігери; 95 елемент АБО; 96 - лічильна схема. Фіг. 8. Формати адресних кодограм. Структурна схема радіостанції приведена на фіг. 1. Вона має тракти прийому 1, 2; пристрій управління перестройкою частоти 3; тракт передачі 4; частотний декодер оперативної інформації 5; пристрій набору, аналізу і обробки інформації 6; частотний кодер оперативної інформації 7; пристрій вимірювання 8; елемент АБО 9; пристрій комутації 10, кінцевий пристрій 11; лічильник службової інформації 12; елементи І 13, 14; блок управління прийомом 15; блок управління передачею 16; елемент І 17; дешифратор 18. Перши вхід і вихід кінцевого пристрою підключені відповідно 4 31129 до другого виходу та шосто го входу пристрою комутації, третій та четвертий вхід якого підключені відповідно до п'ятого виходу пристрою набору, аналізу і обробки інформації і першого виходу першого тракту прийому, який одночасно підключений першим виходом до другого входу пристрою виміру, а другим виходом - до першого входу пристрою виміру. Перші вісім виходів цього пристрою підключені відповідно до останніх (з четвертого по одинадцятий) входи пристрою набору, аналізу і обробки інформації, перші три входи і перші три виходи якого відповідно підключені до четвертого, п'ятого, шостого ви ходів і першим трьом входам пристрою управління перестройкою частоти, сьомий вихід якого з'єднано з першим входом пристрою комутації, п'ятий вхід якого одночасно з'єднаний з четвертим входом пристрою виміру та першим виходом другого тракту прийому, другий вихід якого підключено до третього входу пристрою виміру. Другий вхід тракту передачі з'єднано з виходом елементу АБО, перший вхід якого підключений до виходу першого елементу І, інверсний вхід якого одночасно підключений до першого входу часто тного кодеру оперативної інформації, третього входу блоку управління передачею, першого входу другого елементу І та ви ходу лічильника службової інформації, другий вхід якого одночасно з'єднаний з прямим входом першого елементу І, другим входом другого елементу І та першим виходом пристрою комутації, другий вхід якого з'єднаний з виходом третього елементу І, прямий вхід якого з'єднаний з четвертим виходом пристрою набору, аналізу і обробки інформації, шостий вихід якого з'єднується з шостим, а сьомий, восьмий, дев'ятий, десятий і одинадцятий виходи - відповідно з першими п'ятьма входами дешифратора. Перший вихід дешифратора з'єднується з першим входом лічильника службової інформації, а другий вихід - одночасно з інверсним входом третього елемента І і третім входом частотного декодера оперативної інформації, четвертий ви хід якого з'єднується з сьомим входом блока управління прийомом, п'ятий вхід якого з'єднується з третім виходом частотного декодера, перший вихід якого з'єднується з другим входом кінцевого пристрою, а другий вихід - з шостим входом блока управління прийомом, перший і другий входи якого з'єднуються відповідно з першим входом частотного декодера, першим виходом першого тракту прийому і другим входом частотного декодера, першим виходом другого тракту прийому, вхід якого з'єднується з першим виходом блока управління прийомом, другий ви хід якого з'єднується з входом першого тракту прийому, а третій і четвертий входи – відповідно з третім і другим виходами пристрою управління перестройкою частоти. Його перший вихід з'єднується з першим входом блока управління передачею, вихід якого з'єднується з першим входом тракту передачі, а другий вхід з першим виходом частотного кодера оперативної інформації, другий вхід і другий вихід якого відповідно з'єднуються з виходом другого елемента І і другим входом елемента АБО, а третій вихід частотного кодера з'єднується з третім входом лічильника службової інформації. Частотний кодер оперативної інформації (фіг. 2) має елемент І 19, елемент 20 АБО, компа ратор 21, реверсивний лічильник 22, інверсний лічильник 23, пристрій управління (ПУ) 24, лінію затримки 25, регістр псевдовипадкової послідовності (ПВП) 26, елемент І 27, RS-гргнери 28, 29, лінію затримки 30, оперативно-запам'ятовуючий пристрій (ОЗП) передачі 31, буферний регістр 32, елементи І 33, 34. Інформаційний вхід кодера одночасно підключається до входів ОЗП передачі, першого елемента І і компаратора, вихід якого підключено до S-входу др угого тригера, вихід якого одночасно підключено до інверсного входу першого елемента І та другого входу пристрою управління, перші два виходи якого підключені відповідно до другого і третього входів ОЗП передачі. Вихід його чотирьох-розрядною шиною підключено до буферного регістру, перші шість виходів якого з'єднані з відповідними входами інверсного лічильника, вихід якого одночасно підключено до другого входу третього елементу І, че твертого входу пристрою управління, R-входу першого трігера і через другу лінію затримки до S-входу першого трігера, вихід якого з'єднується з першим входом четвертого елементу І, вихід якого з'єднується з другим входом регістра ПВП, а другий вхід - сьомим виходом пристрою управління, шостий, п'ятий, четвертий і третій ви ходи якого відповідно підключені до першого входу др угого елементу І, сьомого входу інверсного лічильника, другого і через першу лінію затримки до першого буферного регістра, сьомий вихід якого одночасно підключений до інших входів другого і третього елементів І, ви ходи яких підключені відповідно до входів елементу АБО. Ви хід першого вічка І підключено до першого входу реверсивного лічильника, другий вхід якого і вихід підключені відповідно до перших виходу і входу пристрою управління, до третього входу якого підключений вихід лічильника службової інформації (фіг. 1), а до восьмого виходу - R-вхід другого тригера. Виходами кодера є вихід регістра ПВП, який одночасно підключений до його першого входу; вихід елемента АБО підключений до другого входу блоку управління передачею і восьмий вихід пристрою управління підключений до третього входу лічильника службової інформації (фіг. 1). Пристрій управління частотного кодера оперативної інформації (фіг. 3) має елементи І 35, 36, 37, RS-трігер 38, лічильник на "6" 39, RS-трігер 40, елемент І 41, RS-трігер 42, елементи I 43, 44, 45, 46, RS-трігер 47, елемент 48 АБО, RS-трігер 49, генератор тактових імпульсів (ГТІ) 50, лінія затримки 51. Причому перший та другий входи ГТІ підключени відповідно до виходу лічильника службової інформації та виходу че твертого елементу І, перший та другий входи якого з'єднані з виходами реверсивного та інверсного лічильників, при цьому другий вхід одночасно з'єднаний з другим входом четвертого RS-трігера і R-входом лічильника на "6", перший вхід якого одночасно з'єднаний з виходом сьомого елементу І та другим входом буферного регистру. Вихід лічильника на "6" одночасно подключений до першого входу буферного регістру через лінію затримки, другого входу елемента АБО і першого входу третього елементу І, другий вхід якого одночасно з'єднаний з виходом другого елементу І і другим входом четвертого елементу І (фіг. 2), а вихід третього елементу І підключений до сьомого входу інверсного лічильнику. 5 31129 Перший вихід ГТІ одночасно підключений до перших входів першого елементу І, ви хід якого з'єднаний з третім входом ОЗП передачі і другого елементу І, други входи яких з'єднані з виходом першого RS-трігера, який одночасно підключений до другого входу восьмого елементу І, перший вхід якого підключений до виходу п'ятого RS-трігера, а вихід з'єднаний з першим входом елемента АБО, вихід якого підключений до S-входу другого RSтрігера, R-вход якого з'єднаний з R-входом п'ятого RS-трігера і входом лінії затримки, вихід якої одночасно з'єднаний з виходом другого RS-трігера та другим входом ОЗП передачі. Другий вихід ГТІ підключений до першого входу п'ятого елементу І, вихід якого з'єднаний з першим входом сьомого елемента І, а другий вхід одночасно з'єднаний з виходом другого RS-трігера (фіг. 2), першим входом першого RS-трігера і першим входом шостого елемента І, вихід якого підключений до першого входу другого елемента І (фіг. 2), а другий інверсний вхід з'єднаний з виходом третього RS-трігера, перший вхід якого з'єднаний з відповідним входом четвертого RS-тpiгepa, а другий вхід з відповідними входами першого і п'ятого RS-трігерів, а також підключений до третього входу лічильника службової інформації (фіг. 1). Частотний декодер оперативної інформації (фіг. 4) має елемент І 52, аналізатор телекодової інформації (ATI) 53, лічильник оперативної інформації 54, елемент АБО 55, демультиплексор 56, генератор тактових імпульсів (ГТІ) 57, елемент І 58, оперативно-запам'ятовуючий пристрій (ОЗП) прийому 59, елемент І 60, лічильник на "6" 61, елемент І 62, компаратор 63, елемент АБО 64, елементи І 65, 66, лічильник службової інформації 67, RS-трігер 68, елемент І 69. Причому входи першого елементу АБО відповідно підключені до перших виходів обох трактів прийому, а його вихід підключений до першого входу елементу І, др угий вхід якого одночасно з'єднаний з першим виходом дешифратора (фіг. 1) і запускаючим входом ГТІ. Вихід ГТІ одночасно підключений до тактових входів лічильника службової інформації четвертого, п'ятого і сьомого елементів І, а його другий вхід одночасно з'єднується з R-входами RS-тригера і лічильника на "6", а також з другим виходом ОЗП прийому, інформаційний вхід якого шиною одночасно підключений до входів компаратора і демультиплексора, а також до виходу лічильника оперативної інформації, перші два входи якого підключені до відповідних виходів ATI, а третій вхід одночасно з'єднується з запускаючим входом ОЗП прийому і входом п'ятого елементу І, перший вхід якого одночасно з'єднується з інверсним входом третього і четвертого елементів І, др угим входом шостого елементу І та виходом лічильника на "6". Перший вхід цього лічильника підключений до виходу четвертого елементу І, перший вхід якого одночасно підключений до аналогічного входу третього елементу І, ви ходу RS-тригера, R-входу лічильника службової інформації, інверсного входу другого елементу І, ви хід якого через лічильник службової інформації підключений до S-входу RS-тригера, а перший вхід одночасно з'єднується з виходом першого елементу І, др угим входом третього елементу І та першим входом шостого елементу І. Ви хід компаратора одночасно підключений відповідно до інверсного і другого входів п'ятого і сьомого елементів І, послідовний вхід демультиплексора підключений до другого виходу ATI, а ви хід - до першого входу др угого елементу АБО. Ви ходи шостого, сьомого і третього елементів І відповідно підключені до входів ATI, др угого входу ОЗП прийому, другого входу др угого елементу АБО, ви хід якого підключений до п'ятого входу блоку управління прийомом. Перший вихід ОЗП прийому підключений до другого входу кінцевого пристрою, а другий до сьомого входу блоку управління прийомом. Вихід RS-тригера, крім того підключений до шостого входу блоку управління прийомом. Блок упраівління передачею (фіг. 5) має гетеродинний ключ 70, ключ АБО 71, гетеродинний ключ 72, гетеродин 73. Причому вихід гетеродина з'єднаний з першим входом другого гетеродинного ключа, вихід якого з'єднується з другим входом ключа АБО, першій вхід якого з'єднується з виходом першого гетеродинного ключа. Входами блока є вхід гетеродина підключений до першого виходу частотного кодера, з'єднані паралельно інверсний і другий входи першого і другого гетеродинних ключів, які підключені до виходу лічильника служ бової інформації (фіг. 1); прямий вхід першого гетеродинного ключа, підключений до першого виходу пристрою управління перестройкою частоти. Виходом блоку є ви хід ключа АБО, який підключений до першого входу тракту передачі. Блок управління прийомом (фіг. 6) має гетеродин 74, гетеродинні ключі 75, 76, 77, 78, ключ АБО 79, елементи I 80, 81, ключ АБО 82, елементи АБО 83, 84, RS-тригери 85, 86, 87, 88, інвертори "IH" 89, 90. Причому ви хід ге теродина одночасно з'єднується з входами другого і третього гетеродинних ключів, інші входи яких відповідно підключені до інверсних входів першого і четвертого гетеродинних ключів, а також виходів першого і другого елементів І, перші входи яких з'єднуються відповідно з виходами першого і другого елементів АБО, перші і другі входи яких, відповідно підключені до виходів першого, третього і другого, четвертого RS-тригерів, S-входи першого і третього RSтригерів підключені відповідно до виходів інверторів, входи яких одночасно підключені відповідно до S-входів другого, четвертого тригерів і першим виходам обох трактів прийому. Другими входами блоку управління прийомом є з'єднані паралельно R-входи тригерів, підключених до четвертого виходу частотного декодера; другі з'єднані паралельно входи елементів І підключені до другого виходу частотного детектора; прямі входи першого і четвертого гетеродинних ключів з'єднані відповідно з третім і другим виходами вузла управління перестройкою частоти; вхід гетеродина з'єднаний з третім виходом частотного декодера. Виходами блока є ви ходи обох ключів АБО, входи яких з'єднані відповідно виходами першого, другого, третього і четвертого гетеродинних ключів, а виходи підключені до входів відповідних трактів прийому. Лічильник службової інформації (фіг. 7) має елементи І 91, 92, RS-тригери 93, 94, елемент АБО 95, лічильну схему 96. Причому вихід першого елементу І одночасно з'єднаний з S-входом першого тригера і входом другого елементу І, інверсний вихід якого з'єднується з S-входом другого тригера, вихід якого з'єднується з другим входом 6 31129 елементу АБО, перший вхід якого з'єднується з виходом першого тригера, а вихід одночасно з'єднується з R-входами обох тригерів і входом лічильної схеми. Входами лічильника є перший та другий входи першої схеми І які підключені відповідно до першого виходу пристрою комутації і першого виходу деши фратора (фіг. 1). R-вхід лічильної схеми підключений до третього виходу частотного кодера. Виходом лічильника є вихід лічильної схеми, підключений одночасно до першого входу частотного кодера, третього входу блоку управління передачею, інверсного входу першої схеми І і першого входу другої схеми І. Радіостанція може працювати в дво х режимах: адаптивному (аналогічно прототипу) та псевдовипадкової перестройки радіочастоти (ППРЧ). В режимі адаптивної радіолінії (черговий прийом, встановлення зв'язку, відновлення зв'язку, передача команд та сигналів управління) радіостанція працює повністю аналогічно прототипу. При знаходженні радіостанції в цьому режимі блоки 5, 7 частотного декодування і кодування та лічильник службової інформації 12 не приймають участі в роботі радіостанції (фіг. 1). При цьому інформаційний вхід частотного декодера закритий сигналом низького рівня з другого ви ходу дешифратора 18, який при цьому пропускає проходження сигналів з пристрою 6 до пристрою 10 (як в прототипі) через елемент 17 І, а управляючий та інформаційний входи частотного кодера закриті сигналом низького рівня з виходу лічильника 12, який також закритий сигналом з першого виходу деши фратора 18. Сигнал низького рівня з виходу лічильника 12 при цьому дозволяє проходження інверсної інформації пристрою 10 через схеми І 13 та АБО 9 до тракту передачі, а потрапляючи до блоку 16 управління передачею, дозволяє проходження інформації про номінали частот тільки через перший гетеродинний ключ з виходу 3 у тракт передачі (як в прототипі). Крім цього, у початковому стані тригери блоку 15 скинуті в "н уль", у зв'язку з чим інформація в тракти прийому 1, 2 для перестройки на чергову частоту прийому (в режимі сканування по групі робочих частот аналогічно прототипу) надходить через перший і четвертий гетеродинні ключі (фіг. 6) безпосередньо із пристрою 3, як в прототипі. Таким чином, робота радіостанції, що пропонується, в режимі адаптивної радіолінії повністю відповідає роботі прототипу і ця відповідність не порушується в результаті введення нових блоків і елементів. В режимі ППРЧ радіостанція працює наступним чином. Передача дискретної інформації. Перед обміном дискретної інформації в режимі ППРЧ, станції, які беруть участь в обміні, попередньо установлюють зв'язок шляхом обміну адресними програмами. Формат адресної кодограми для різних режимів роботи радіостанції представлений на фіг. 8, де відмічено: поле СП - синхропослідовність, яка використовується для встановлення синхронізації процесу прийомо-передачі на абонентських станціях; поле КС - ключ системи, представляє собою рекуренту яка генерується датчиком випадкових чисел по певному закону в залежності від по точного умовного часу функціонування всієї системи і яка відіграє роль "пароля" з метою виявлення несанкціанованого доступу до мережі; поле АВ - адрес відправника; поле АО - адрес отримувача; поле Focн - основна частота прийому, яка вибирається автоматично по результатам аналізу перешкодної обстановки по критерію максимального співвідношення "сигнал-шум" на радіолініях зв'язку з викликаємим абонентом (в кодограмівідповіді квитанції викликаємий абонент сповіщає найбільш сприятливу по співвідношенню "сигнал-шум" частоту свого прийому Focн відносно викликаємого абонента); поле РР - режим роботи, який представляє собою флаговий байт переходу до режиму ППРЧ. Таким чином, в процесі встановлення зв'язку абоненти одержують всю інформацію, необхідну для успішного радіообміну дискретної інформації в режимі ППРЧ. При передачі безпосередньо оперативної інформації в заголовку пакету даних знову повідомляється свій адрес і адрес одержувача (фіг. 8), а також подвійне значення першої частоти прийому F0, з якої необхідно починати прийом оперативної інформації. При цьому, якщо деши фратор 18, на вході якого постійно надходить інформація, яка приймається з виходів блоку 54 прототипу розпізнає в полі "РР" кодограми байт, визначаючий перехід в режим ППРЧ (фіг. 8, поле "РР (ППРЧ)"), він видає сигнал високого рівня зі свого першого виходу. Робота дешифратора саме по першому виходу забезпечується надходженням (при передачі адресної кодограмм абоненту, який викликається) на його шостий вхід сигналу із пристрою 6. Якщо ж байт "РР(ППРЧ)" буде розпізнаний, а сигнал із пристрою 6 не надійде (т.б. радіостанція є не ініціатором зв'язку, а об'єктом, який викликається), то дешифратор видасть сигнал високого рівня по другому своєму ви ходу і синхронізує роботу не частотного кодера, а частотного декодера, що буде мати місце в режимі прийому інформації з каналу зв'язку (від абонента-відправника). Отже, сигнал високого рівня з першого виходу дешифратора 18 відкриває вхід лічильника 12 (елемент 1, фіг. 7). І в подальшому чергова інформація, що слідує за адресною кодограмою (оперативна кодограма, фіг. 8), одночасно з надходженням у тракт передачі буде надходити і на лічильний вхід лічильника 12. Лічильник 12 відраховує тривалість полів АВ, АО, F 01 (службова інформація), які через відкритий ключ І 13 і схему АБО 9 надходять у тракт передачі, вже настроєний на частоту Foc н після прийому адресної кодограми. Після відраховування службової інформації лічильник 12 видає сигнал високого рівня, який замикає ключ І 13 і дозволяє, проходження оперативної інформації (поля "F02" і "дані") через ключ І 14 в частотний кодер 7. Крім цього, сигнал з виходу лічильника 12 запускає пристрій управління (ПУ) 24 (фіг. 2) частотним кодером, який синхронізує роботу усіх блоків частотного кодера. Інформація, яка надходить в кодер за сигналом "Зап", що надходить з пристрою управління, записується в ОЗП 31 передачі і паралельно через схему І 19, відкриту сигналом низького рівня з виходу тригера 29, над 7 31129 ходить на вхід прямого рахунку реверсивного лічильника 22, який підраховує кількість інформаційних символів. Підрахунок символів ведеться до одержання спеціального байта "Признак кінця", який проставляється в кінці оперативної інформації. Вказаний байт виявляється в компараторі шляхом послідовного порівняння приходящих символів з наперед записаною там константою "Признак кінця". При виявленні "Признаку кінця" компаратор 21 сигналом високого рівня установлює тригер 29 в одиничний стан і тим самим замикає схему І 19, стробує шляхом видачі тригером сигналу "Зуп.зап" припинення видачі пристроєм управління 24 сигналів "Зап" і формування сигналів ''Сч". Імпульси зчитування "Сч" надходять на вхід зворотного рахунку реверсивного лічильника 22 і стробують посимвольний перепис інформації із ОЗП 31 передачі в буферний регістр 32. Першим символом є код частоти F0 (поле "F02"), який по синхросигналах "посл.зчит." в послідовному виді через схеми І 33, відкриту сигналом "Заборона" високого рівня з виходу пристрою управління 24, і АБО 20 надходить в блок 16 на вхід гетеродина (фіг. 5). Оскільки до цього часу сигнал з виходу лічильника 12 закрив перший гетеродинний ключ і відкрив другий (фіг. 5), то через ключ АБО в тракт передачі для перестройки його з частоти на частоту буде надходити інформація не з пристрою 3 (як в прототипі), а з виходу кодера 7 через гетеродин блоку 16. При цьому при надходженні з кодеру 7 першої інформації (поле "F02") ініціалізується перестройка тракту передачі з частоти Fосн. (на якій він передавав адресну кодограму) на частоту F0. Після передачі в блок 16 коду частоти F 0, за сигналом "Сч" в буферний регістр 32 записується перший оперативний символ, який за сигналом "парал. зчит." в паралельному виді переписується в інверсійний лічильник 23, де здійснюється зворотній рахунок по тактових імпульсах, які надходять з ПУ 24. Разом з ним в пристрої управління 24 формується сигнал "Заборона" низького рівня, замикаючий схему І 33. Паралельно з цим по сигналах "синх", що надходять через схему І 27, проходить видача (у ви хідному стані тригер 28 відкритий) рекуренти ПВП з регістру ПВП 26 через схему АБО 9 в тракт передачі. Передача рекуренти на частоті F0 буде проводитися до тих пір, поки інверсійний лічильник 23 не дорахує до нульового значення записану в нього інформацію і сигналом "0" не встановить тригер 28 в "нуль" і тим самим не заборонить передачу інформації регістру ПВП 26. Крім цього сигнал "0" надходить в пристрій управління 24, де забороняє видачу сигналу "парал. зчит." і дозволяє проходження сигналів "посл. зчит", по яких значення першого оперативного символу з буферного регістру 32 через схему І 34. відкриту сигналом "0" з виходу інверсійного лічильника 23, і схему АБО 20 надходить до блоку 16 як код чергової (другої) частоти передачі. Після передачі в блок 16 інформації з буферного регістру 32 сигнал "0" з лінії затримки 25 знову дозволяє видачу рекуренти з регістру ПВП 26 (шляхом встановлення тригера 28 на "одиницю") в тракт передачі, крім цього за сигналом "Сч" із ОЗП 31 в буферний регістр 32 записується код чергового символу, який за сигналом "парал.зчит." зчитується в інверсійний лічильник 23, де проходить його відлік до нульового стану. В подальшому робота кодера 7 аналогічна вище описаному алгоритму. Таким чином, при передачі дискретної інформації в режимі ППРЧ, значення інформаційних символів кодується значенням відповідних частот передачі (прийому). При цьому значення частоти прийому кожного наступного символу визначається тривалістю випромінення на кожній попередній частоті. В явному ж виді по радіоканалах ППРЧ передається не сама інформація, а псевдовипадкова послідовність. При зчитуванні із ОЗП передачі останнього символу інформації - службового банту "Признак кінця", реверсивний лічильник 22 встановлюється на нуль. Сигнал "Зуп." з ви ходу лічильника надходить до ПУ 24 як сигнал зупинка, який після обробки кодера за останнім символом зупинить ПУ 24 і завершить роботу кодера, а також установить лічильник 12 (фіг. 1) у ви хідне положення. В процесі частотного кодування інформації, яка передається, пристрій управління частотним кодером 24 працює наступним чином (фіг. 3). Сигнал "Пуск'", який надходить із лічильника 12, запускає ГТІ 50, який видає на схеми І 44, 45 послідовність тактових імпульсів. Оскільки у ви хідному стані тригер 42 скинутий, то сигнал низького рівня з його виходу тримає схему І 45 у закритому стані, а схему І 44 - у відкритому. Тактові імпульси з ГТІ 50 через схему І 44 надходять в ОЗП 31 передачі як сигнал "Зап.", стробуючий запис інформації, яка надходить в ОЗП 31. За сигналом "Зуп.Зап." тригер 42 установлюється в одиничний стан і сигналом високого рівня із свого виходу забороняє проходження тактових імпульсів через схему І 44 і дозволяє їх проходження через схему І 45 до регістру ПВП 26 як сигнал "синхр." (через схему І 27), стробуючий зчитування ПВП з регістру в послідовному виді в тракт передачі. Паралельно з цим сигнал з виходу тригера 42 (схема І 46 відкрита сигналом з виходу тригера 47, вихідний стан тригера 47 - одиничний) через схеми І 46 і АБО 48 установлює тригер 49 в одиничний стан, стробуючи тим самим надходження сигналу "Сч" на зчитування із ОЗП 31 першого інформаційного символу в буферний регістр. Разом з тим, оскільки тригери 38, 40 у вихідному стані скинуті в нуль, то сигнал "Зуп.Зап." дозволяє проходження низки тактових імпульсів з ГТІ 50 через схеми І 36, І 41 на вхід послідовного зчитування буферного регістру 32 (сигнал "посл.зчит.") і через схему І 37 як сигнал "Заборона" високого рівня відкриває схему 33 І. Після зчитування символу з ОЗП 31 сигнал "Сч" з виходу лінії затримки 51 установить тригер 49 у вихідний стан, а тригер 47 скине у "нуль". Таким чином, здійснюється зчитування із ОЗП 31 першого інформаційного сигналу (код частоти F0) в буферний регістр 32, а з нього через схему І 33 і схему АБО 20 - в блок 16. Після зчитування інформації з буферного регістру 32 (при надходженні на нього шести тактових імпульсів ''посл.зчит.") на виході лічильника на "6" 39 з'явиться сигнал високого рівня, який установить тригери 38, 40 в одиничний стан, заборонивши тим самим проходження інформації в подальшому із буферного регістру 32 в блок 16 через схему І 33 (сигналом "Заборона" низького рівня з виходу схеми І 37) і видачу схемою І 41 сигналів "посл.зчит." Па 8 31129 ралельно з цим сигнал з виходу лічильника 39 на "6" через схему АБО 48 за допомогою тригера 49 дозволить зчитування із ОЗП 31 в буферний регістр 32 другого символу (перший оперативний символ) і після деякої затримки в елементі 30 лінія затримки, надходячи як сигнал "парал.зчит." рахує код цього символу з буферного регістру 32 в паралельному виді в інверсійний лічильник 23. Крім цього, він відкриє схему І 43 і дозволить проходження тактових імпульсів з ГТІ 50 (сигнал "рахунок") на синхровхід інверсного лічильника 23 для здійснення ним рахунку записаної у нього інформації в зворотному порядку. Як тільки інверсний лічильник 23 установиться в нуль, сигнал з його виходу, надходячи у пристрій управління 24, скине у нульовий стан лічильник 39 на "6" і тригер 40, який нульовим потенціалом зі свого виходу знову відкриє схему І 41, дозволивши тим самим проходження сигналів "посл.зчит." на зчитування інформації з буферного регістру 31 (перший оперативний символ). При цьому код записаного в ньому символу в послідовному виді в якості кода чергової частоти передачі надходить в блок 16 уже через схему І 34, відкриту сигналом "0" з виходу інверсного лічильника. При проходженні через схему І 41 шести тактови х імпульсів (шість символів "посл.зчит.") лічильник 39 на "6" знову відає сигнал високого рівня і цикл роботи ПУ 24 повториться аналогічно вище описаному. При надходженні сигналу "Зуп" з виходу реверсивного лічильника 22, на схемі І 35 відбудеться його затримка, оскільки вона буде закрита сигналом "0" низького рівня. Після закінчення роботи кодера по останньому символу (що співпадає за часом з видачею інверсивним лічильником 23 сигналу "0" при наявності сигналу "Зуп") сигнал "0" високого рівня відкриє схему І 35, одиничний потенціал з виходу якого зупинить ГТІ 50, і установить тригери 38, 42, 47 у вихідний стан, а крім того скине в "нуль" тригер 29 (фіг. 2), і установить у вихідний стан лічильник 12 (фіг. 1). Таким чином, частотний кодер повернеться у вихідний стан. Прийом дискретної інформації. При роботі радіостанції в режимі адаптивної радіолінії, дискретна інформація, яка надходить з тракту прийому (адресні кодограми) паралельно з надходженням у пристрої 8 і 10 надходить на інформаційний вхід частотного декодера 5 (фіг. 1, 4). Однак, далі на аналіз вона не проходить, оскільки схема І 65 закрита сигналом низького рівня і виходу дешифратора 18. Схема І 65 декодера 5 відкривається у тому випадку, коли дешифратор 18 розпізнає в черговій адресній кодограмі кодограму ініціалізації режиму ППРЧ (поле "РР(ППРЧ)") і видає на схему І 65 сигнал високого рівня, що описувалось вище. Таким чином, в наступному приходяща з тракту прийому дискретна інформація надходить на аналіз в частотний декодер, де відбувається генерація (відновлення) послідовності оперативних символів за значеннями відповідних частот прийому (при цьому цей сигнал з дешифратора 18 закриває, схему І 17 (фіг. 1)). Це здійснюється таким чином. Сигнал з дешифратора 18 відкриває схему І 65 і одночасно з цим запускає ГТІ 57. Дискретна інформація з тракту прийому через схеми АБО 64 і 65 надходить на входи схем І 52, І 66, І 69. При цьому, оскільки у вихідному стані ви ходи лічильника 61 на "6" і тригера 68 знаходяться у стані логічного нуля, то інформація проходить тільки через схему І 66 і надходить на лічильний вхід лічильника 67, де здійснюється відлік службових символів кодограми (поля АВ, АО). Після відліку службової інформації сигнал з виходу лічильника 67 установлює тригер 68 в одиничний стан, скидаючи тим самим лічильник 67 у ви хідний стан, забороняючи проходження інформації через схему І 66 і дозволяючи її проходження через схему І 69. Крім цього сигнал з виходу тригера дозволяє надходження тактових імпульсів з ГТІ 57 через схему І 60 на лічильний вхід лічильника 61 на "6". При цьому період тактових імпульсів відповідає періоду надходження одиничних сигналів (бітів) інформації. Таким чином, час роботи лічильника 61 на "6" (відлік шести бітів інформації) відповідає часу надходження першого інформаційного символу (код частоти F0) через схеми І 69, АБО 55 в блок 15 для перестройки тракту прийому на першу чистоту прийому. Після закінчення рахунку на виході лічильника 61 з'явиться високий потенціал, який заборонить в подальшому надходження тактових імпульсів через схему І 60 на свій лічильний вхід, проходження інформації через схему І 69 дозволить проходження її через схему І 52 в ATI 53, виконаний аналогічно блоку вимірювання тривалості сигналу в прототипі і надходження тактових імпульсів через схему І 58 у лічильник 54 оперативної інформації. Лічильник 54 починає відраховувати тривалість відрізку часу, на протязі якого на першій частоті прийому (F0) спостерігається наявність дискретної інформації (в даному випадку - рекуренти). При цьому початок і кінець прийому інформації на даній частоті фіксує в ATI 53 і синхронізується в роботі лічильника 54 сигналами "Пуск" і "Зуп", які надходять з ATI 53. Принцип роботи ATI 53 заснований на вимірюванні тривалості одиничних сигналів і порівнянні їх з еталонною тривалістю, вказаною в полі "РР" (байт з вказівкою швидкості передачі). При збігу тривалості, яка приймається, з еталонною, ATI виробляє сигнал "Пуск". Як тільки збіг не відбувається ATI 53 видає сигнал "Зуп" і зупиняє роботу лічильника 54. Числове значення, до якого встиг дорахувати лічильник за час випромінювання на частоті, (значення символу) за сигналом "Зуп" в паралельному виді надходить в демультиплексор 56 записується в ОЗП прийому за сигналами "Зап" і надходить в компаратор 63, де здійснює, постійне порівняння символів, які надходять, з символами "Признак кінця". Крім цього, з виходу демультиплексора 56, відрахована в лічильнику 54, константа в послідовному виді через схему АБО 55 надходить в блок 15 як код чергової частоти прийому. Після перестройки тракту прийому на цю частоту, в ATI 53 знову фіксується наявність інформації, яка приймається (ПВП), в лічильнику 54 за тривалістю випромінювання визначається значення чергового символу (перший оперативний символ), і далі відбувається надходження його в ОЗП 59 прийому і в блок 15. В подальшому цикл роботи декодера здійснюється аналогічним чином. При виявленні в компараторі 63 символу "Признак кінця", сигнал високого рівня з виходу компаратора 63 забороняє надходження тактових імпульсів через схему І 58 на синхро 9 31129 вхід запису в ОЗП 59 і дозволяє їх надходження через схему І 62 на синхровхід зчитування. При цьому інформація з ОЗП 59 надходить в кінцевий пристрій 11 (фіг. 1). Після зчитування з ОЗП 59 останнього сигналу, сигнал "кінець" з управляючого виходу ОЗП 59 зупиняє ГТІ 57, скидає тригер 68 і лічильник 61 на "6" у "н уль", встановлюючи тим самим декодер у вихідний стан. Крім того, за сигналом "кінець" скидаються у нуль тригери блоку управління 15 прийомом. В процесі роботи частотного декодера блок 15 управління прийомом працює таким чином. Сигнал високого рівня з виходу тригера 68 (фіг. 4) надходить в блок 15 (фіг. 6) на другі входи схем І і відкриє одну з них (в залежності від того, який тракт прийому задіюється на ведення зв'язку в режимі ППРЧ) спільно з сигналом від відповідної схеми АБО. В залежності від вибраного тракту, один (перший або четвертий) з гетеродинних ключів при цьому закриється, а другий (відповідно другий або третій) відкриється. В подальшому, у вибраний тракт прийому для перестройки його з частоти на частоту буде надходити інформація не з пристрою 3 (як в прототипі), а з виходу гетеродина, вхід якого підключений до елементу 55 (фіг. 4). Теоретичні дослідження запропонованої радіостанції, проведені на базі алгоритмічного аналізу, показали, що в порівнянні з радіостанцією аналогічного призначення (прототипу, що дозволяє працювати лише в режимі адаптивної радіолінії (симплексний одночастотний режим), запропонована радіостанція додатково забезпечує можливість багаточастотної передачі дискретної інформації (режим ППРЧ) у виділеному піддіапазоні частотного ресурсу і за рахунок цього дозволяє істотно підвищити завадотривкість, розвідзахищеність і імітостійкість зв'язку в умовах загальних адитивних, а також імітаційних і прицільних завад, які створюються противником. Наприклад, наявність у каналі зв'язку відносно тривалої за часом адитивної завади (імпульсної, синусоїдальної, флуктуальної) або деякої сукупності адитивних завад потягне за собою перекручення певної множини значущих позицій інформації, яка передається. Однак, оскільки прийом інформаційних символів здійснюється не на основі аналізу їх значущих позицій. а визначається тривалістю їх випромінювання на відповідній частоті і кодом цієї частоти, то вплив адитивних завад не буде чинити відчутного впливу на достовірність прийому, так як за своєю природою їх вплив не відбивається на енергетичних характеристиках сигналів, які передаються. Застосування ж противником прицільних і імітаційних завад буде надто важким через квазівипадковий характер частотних стрибків при передачі інформації, що з умовлене властивістю самої інформації бути завжди випадковою, а також через достатньо коротке (за часом) випромінювання на черговій робочій частоті. В порівнянні з прототипом запропонована радіостанція має нові елементи і блоки, які є уніфікованими і досить широко відомими і тому можуть бути легко реалізовані на сучасній мікроелектронній базі. Джерела інформації 1. А.с. СССР № 434604, МКИ Н04В1/10. 2. А.с. СССР № 1098503, МКИ Н04В7/00. 3. Патент Японії № 52-11281, МКИ Н04В7/26. 4. Патент США № 38-692494. 5. А.с. СССР № 1297697 от 15.11.1986, МКИ Н04В7/00. 6. Мікросхеми та їх застосування: Довідк. посібник - М.: Радіо та зв'язок, 1983. - (Масова радіобібліотека; Вип.1070). 10 31129 Фіг. 1 Фіг. 2 11 31129 Фіг. 3 Фіг. 4 12 31129 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 13 31129 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 14
