Малошумливий формувач гетеродинного сигналу с-діапазону “обрій”

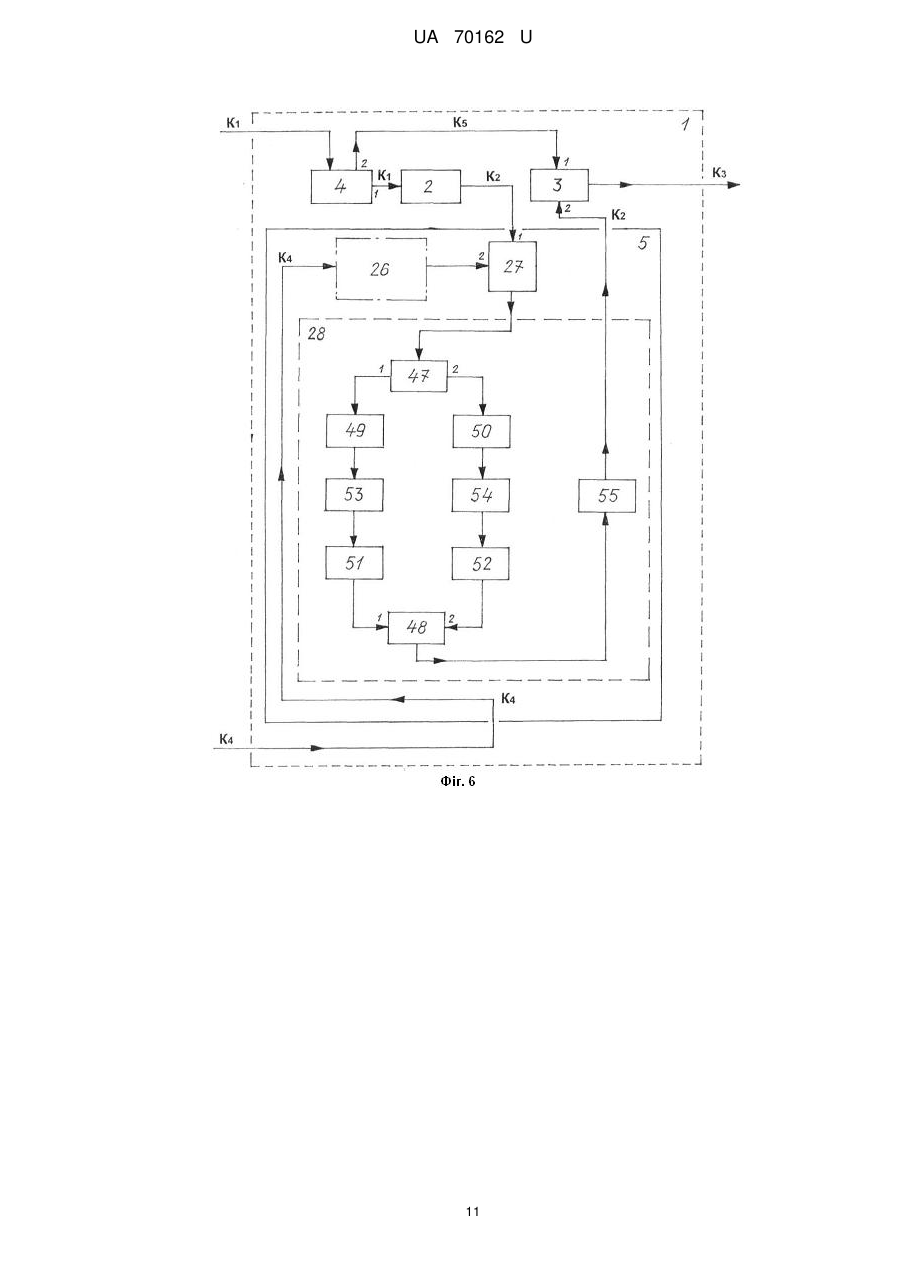

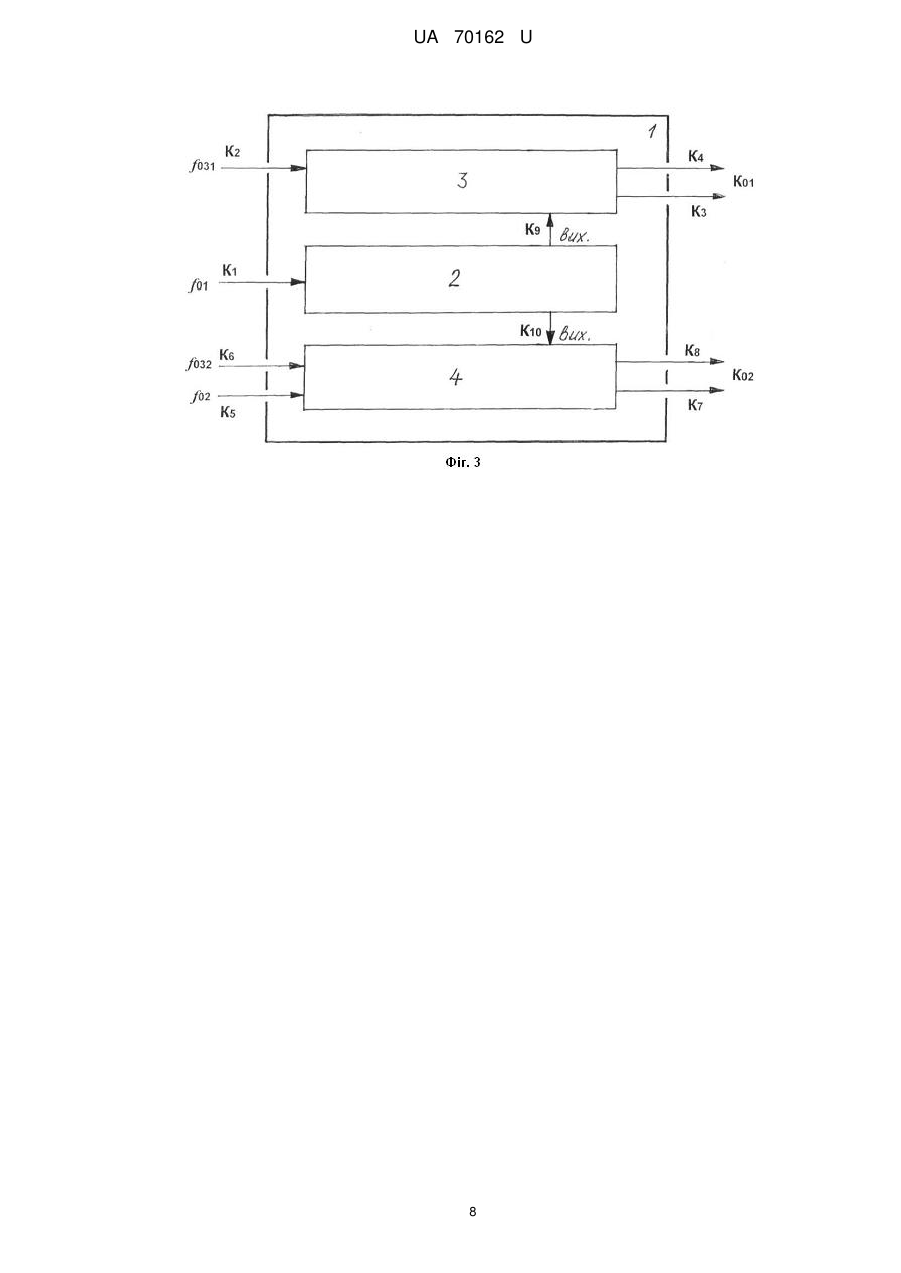

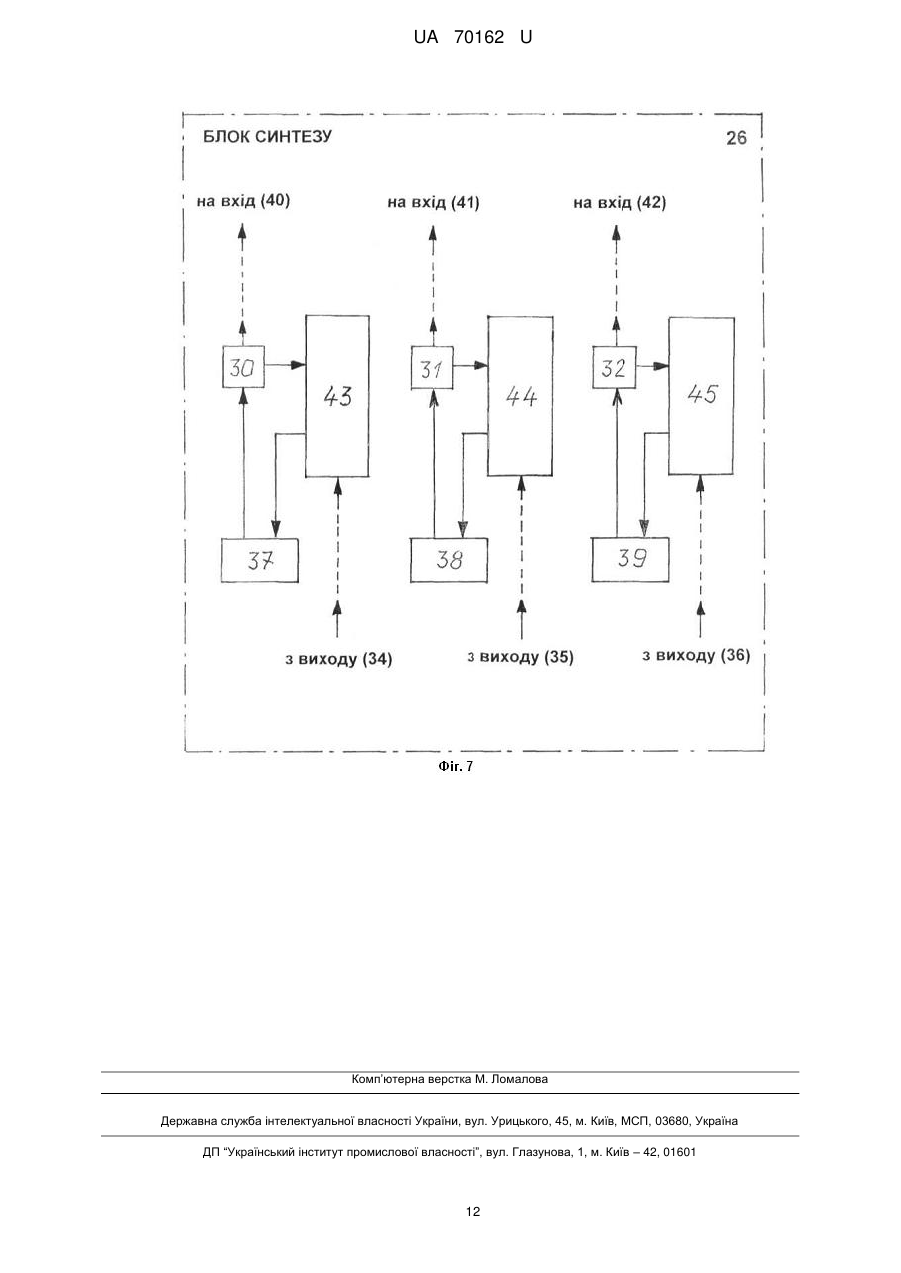

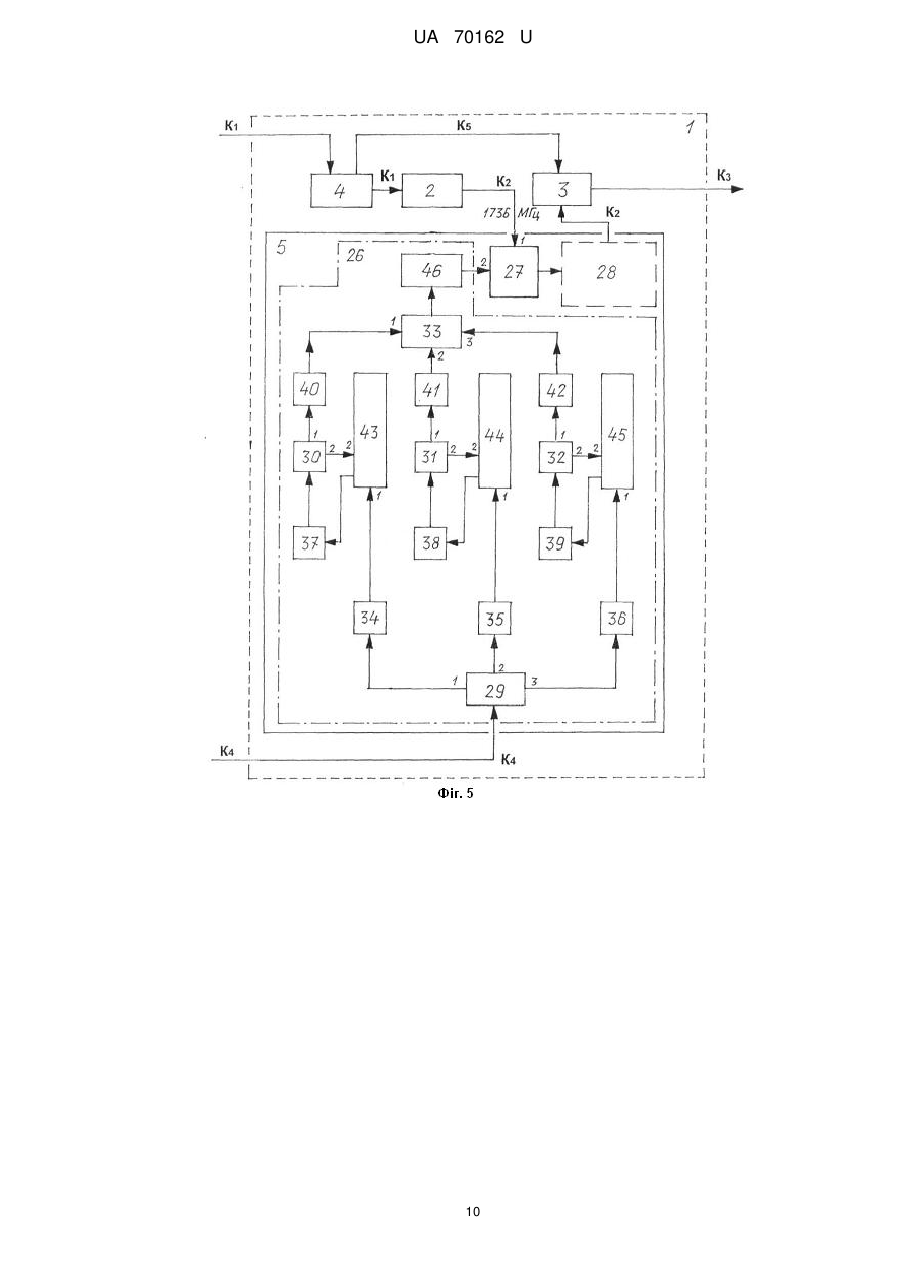

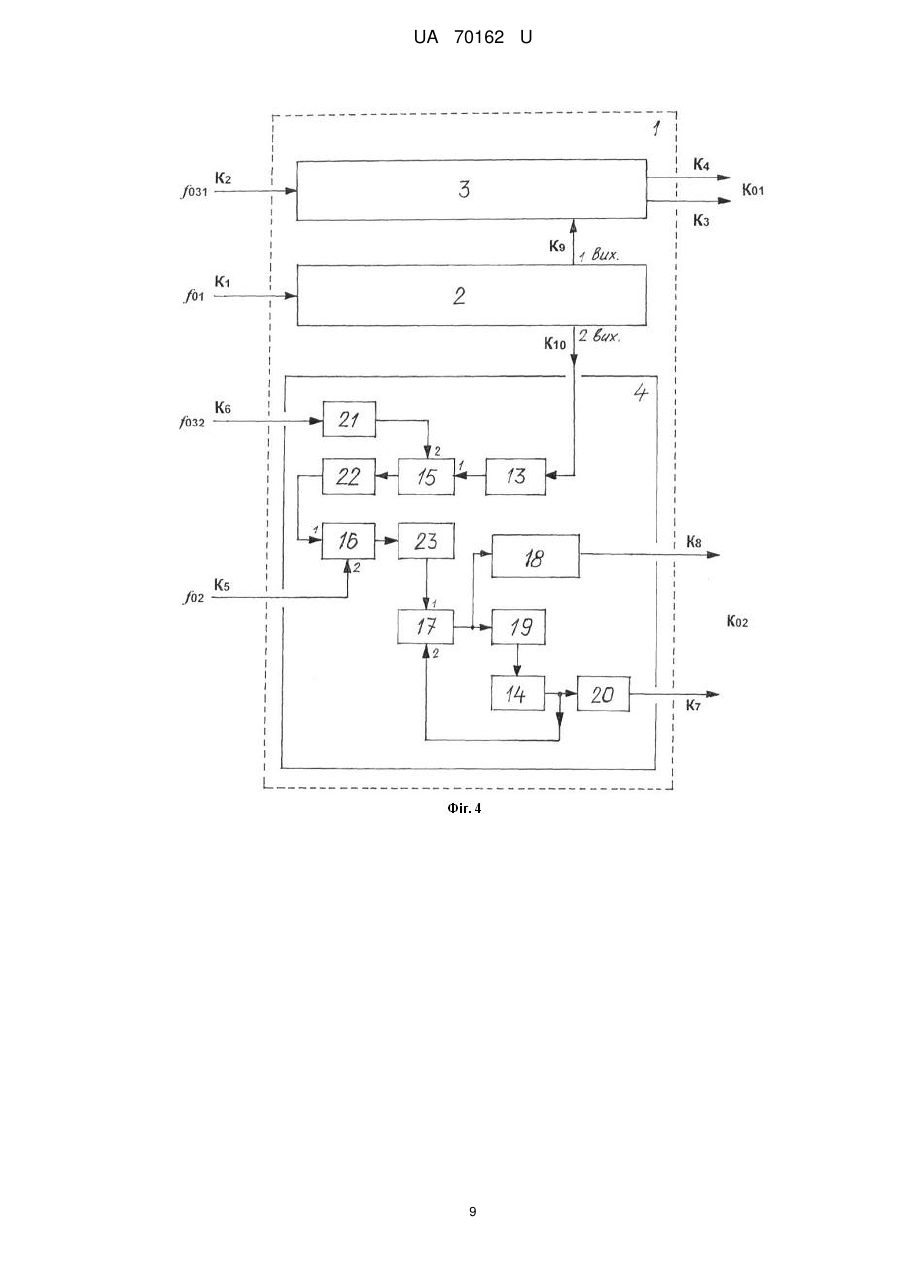

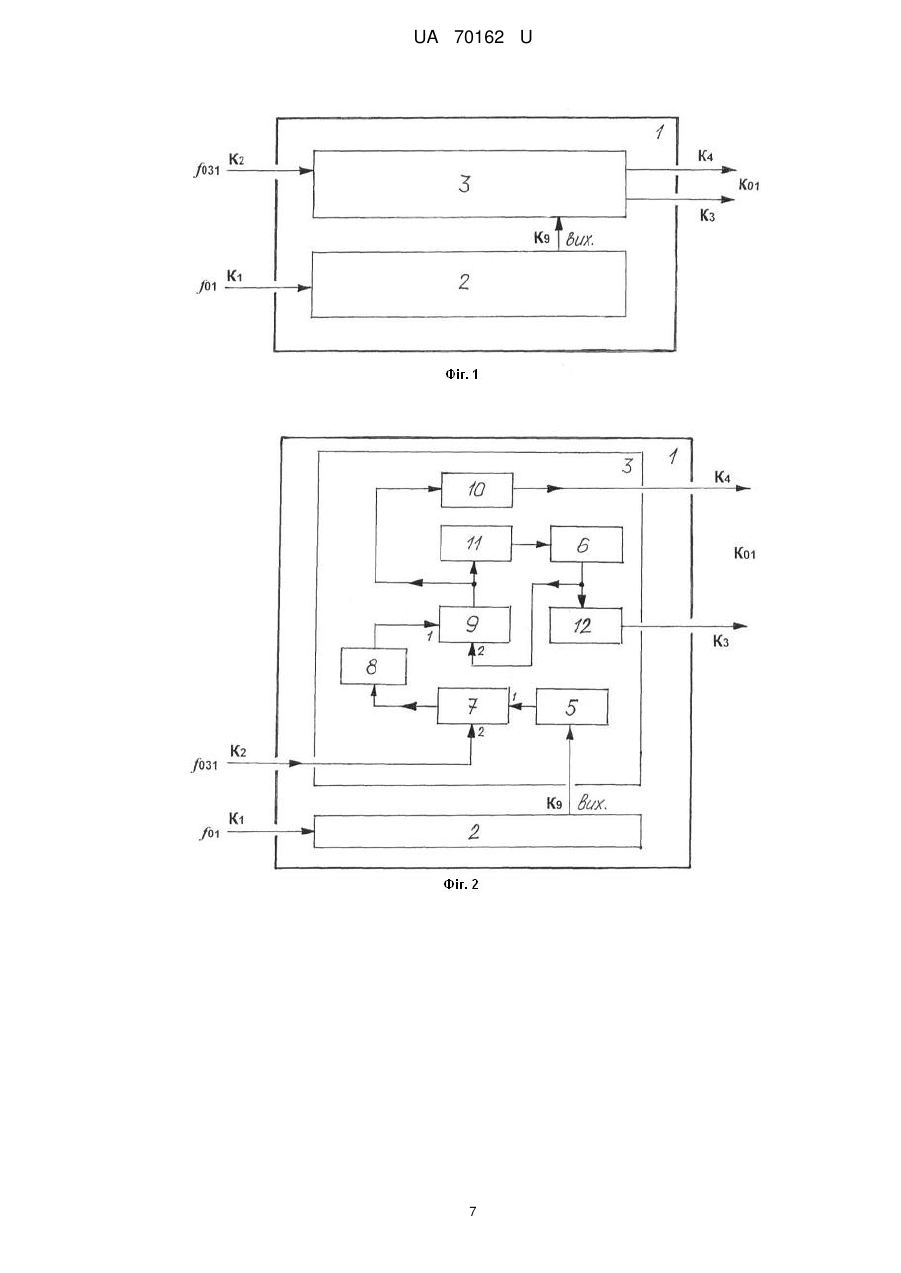

Реферат: Малошумливий формувач гетеродинного сигналу С-діапазону, що містить зв'язані між собою помножувач і формувач сигналів. До складу формувача сигналів входять перший і другий вентилі, змішувач, фільтр на діелектричних резонаторах, цифровий частотнофазовий детектор, схема контролю, керований гетеродин і фільтр гармонік, вихід помножувача з'єднаний із входом формувача сигналів, помножувач і формувач сигналів містять, відповідно, перший та другий канали входу опорної частоти, а формувач сигналів містить канал формування вихідної частоти та вихідний канал контролю. До складу малошумливого формувача гетеродинного сигналу Сдіапазону "Обрій" додатково введено другий формувач сигналів. UA 70162 U (12) UA 70162 U UA 70162 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіотехніки, зокрема до пристроїв формування сигналів, а саме до малошумливих формувачів гетеродинного сигналу С-діапазону, які можуть бути використані в системах обробки цифрової інформації для цифрової обробки вхідних сигналів, обробки даних сигналів та контролю стану пристрою з можливістю здійснення функцій керування. Відомий модуль формування сигналів, що містить джерела імпульсних сигналів, блоки живлення, блок виконавчих реле, блоки джерел сигналів керування, ключі, пристрої контролю ключів, три блоки збору інформації, три процесорних блоки та три блоки пам'яті [1]. До недоліків відомого модуля формування сигналів належить те, що при відомому конструктивному виконанні модуля не забезпечується підвищення чутливості, безпеки і надійності роботи пристрою за рахунок того, що обробка вхідних сигналів здійснюється одним контуром, який містить один канал обробки вихідних даних. Недоліком є й те, що існує лише канал формування вихідної частоти, а немає вихідного каналу контролю. Відомий малошумливий формувач гетеродинного сигналу С-діапазону, що містить приймач імпульсів з каналом входу опорної частоти, блок обробки імпульсів/сигналів, блок затримки інформації та вихідний блок контролю з каналом передачі вихідної інформації [2]. До недоліків відомого пристрою належить те, що при відомому конструктивному виконанні пристрою не забезпечується заглушення паразитних складових в опорному сигналі, що призводить, до зниження вірогідності точного виявлення етапу систем контролю каналів формування сигналів. До недоліків належить й те, що конструкція пристрою не дозволяє формувати сигнали з високою спектральною частотою для використання в інших пристроях типу літакових РЛС. Найбільш близьким технічним рішенням як по суті, так і по задачах, які вирішуються, яке вибрано за найближчий аналог (прототип), є малошумливий формувач гетеродинного сигналу С-діапазону, що містить зв'язані між собою помножувач і формувач сигналів, при цьому до складу формувача сигналів входять перший і другий вентилі, змішувач, цифровий частотнофазовий детектор, схема контролю, керований гетеродин і фільтр гармонік, вихід помножувача з'єднаний із входом формувача сигналів, помножувач і формувач сигналів містять, відповідно, перший та другий канали входу опорної частоти, а формувач сигналів містить канал формування вихідної частоти та вихідний канал контролю, причому вихід помножувача з'єднаний з першим входом змішувача через перший вентиль, вихід змішувача з'єднаний з першим входом цифрового частотно-фазового детектора, вихід цифрового частотно-фазового детектора з'єднаний з входом керованого гетеродина та з входом схеми контролю, вихід схеми контролю з'єднаний з каналом контролю, вихід керованого гетеродина з'єднаний з входом другого вентиля, вихід зазначеного другого вентиля з'єднаний з входом фільтра гармонік та з другим входом цифрового частотно-фазового детектора, вихід фільтра гармонік з'єднаний з каналом формування вихідних частот [3]. До недоліків відомого малошумливого формувача гетеродинного сигналу С-діапазону, який вибрано за найближчий аналог (прототип), належить те, що при відомому конструктивному виконанні пристрою не забезпечується заглушення паразитних складових в опорному сигналі, що призводить до зниження вірогідності точного виявлення стану систем контролю каналів формування сигналів. До недоліків належить й те, що складність конструкції пристрою не забезпечує високий рівень його працездатності, знижується стабільність роботи та швидкодія. Недоліком є й те, що в наявності існує лише канал формування вихідної частоти, а немає вихідного каналу контролю. В основу корисної моделі поставлена задача шляхом введення до складу малошумливого формувача гетеродинного сигналу С-діапазону другого формувача сигналів, а до його складу, відповідно, додатково фільтра на поверхнево-акустичних хвилях та принаймні двох фільтрів на діелектричних резонаторах і додаткового змішувача, забезпечити заглушення паразитних складових в опорному сигналі та підвищення тим самим вірогідності точного виявлення стану систем контролю каналів формування сигналів. Суть корисної моделі в малошумливому формувачі гетеродинного сигналу С-діапазону "Обрій", що містить зв'язані між собою помножувач і формувач сигналів, при цьому до складу формувача сигналів входять перший і другий вентилі, змішувач, цифровий частотно-фазовий детектор, схема контролю, керований гетеродин і фільтр гармонік, вихід помножувача з'єднаний із входом формувача сигналів, помножувач і формувач сигналів містять, відповідно, перший та другий канали входу опорної частоти, а формувач сигналів містить канал формування вихідної частоти та вихідний канал контролю, причому вихід помножувача з'єднаний з першим входом змішувача через перший вентиль, вихід змішувача з'єднаний з першим входом цифрового частотно-фазового детектора, вихід цифрового частотнофазового детектора з'єднаний з 1 UA 70162 U 5 10 15 20 25 30 35 40 45 50 55 60 входом керованого гетеродина та з входом схеми контролю, вихід схеми контролю з'єднаний з каналом контролю, вихід керованого гетеродина з'єднаний з входом другого вентиля, вихід зазначеного другого вентиля з'єднаний з входом фільтра гармонік та з другим входом цифрового частотно-фазового детектора, вихід фільтра гармонік з'єднаний з каналом формування вихідних частот, полягає в тому, що до складу малошумливого формувача гетеродинного сигналу С-діапазону додатково введено другий формувач сигналів. Суть корисної моделі полягає і в тому, що до складу другого формувача сигналів входять третій і четвертий вентилі, другий та третій змішувачі, другий цифровий частотно-фазовий детектор, друга схема контролю, другий керований гетеродин, другий фільтр гармонік, фільтр на поверхнево-акустичних хвилях, перший та другий фільтри на діелектричних резонаторах, другий вихід помножувача зв'язаний із входом другого формувача сигналів, другий формувач сигналів містить третій та четвертий канали входу опорної частоти, другий канал формування вихідної частоти та другий вихідний канал контролю. Суть корисної моделі полягає також і в тому, що другий вихід помножувача з'єднаний з першим входом другого змішувача через третій вентиль, вихід другого змішувача з'єднаний з першим входом третього змішувача через перший фільтр на діелектричних резонаторах, вихід третього змішувача з'єднаний з першим входом другого цифрового частотно-фазового детектора через другий фільтр на діелектричних резонаторах, вихід другого цифрового частотно-фазового детектора з'єднаний із входом, відповідно, другої схеми контролю та другого керованого гетеродина, вихід другої схеми контролю з'єднаний з другим вихідним каналом контролю, вихід другого керованого гетеродина з'єднаний через; четвертий вентиль, відповідно, із входом другого фільтра гармонік та із другим входом другого цифрового частотно-фазового детектора, вихід другого фільтра гармонік з'єднаний із другим каналом формування вихідної частоти, третій канал входу опорної частоти з'єднаний з другим входом третього змішувача, четвертий канал входу опорної частоти з'єднаний з входом фільтра на поверхнево-акустичних хвилях, а вихід зазначеного фільтра на поверхнево-акустичних хвилях з'єднаний з другим входом другого змішувача. Новим в корисній моделі є те, що фільтр на поверхнево-акустичних хвилях виконаний вузькосмуговим з можливістю заглушення паразитних складових із частотами 421 кГц в опорному сигналі, що надходить по четвертому каналу входу опорної частоти на вхід фільтра на поверхневоакустичних хвилях, що входить до складу додаткового/другого формувача сигналів, а зазначений малошумливий формувач гетеродинного сигналу С-діапазону виконано двоканальним. Порівняльний аналіз технічного рішення з прототипом показує, що малошумливий формувач гетеродинного сигналу С-діапазону "Обрій", який заявляється, відрізняється тим, що до складу зазначеного малошумливого формувача гетеродинного сигналу С-діапазону "Обрій" додатково введено другий формувач сигналів, при цьому до складу другого формувача сигналів входять третій і четвертий вентилі, другий та третій змішувачі, другий цифровий частотнофазовий детектор, друга схема контролю, другий керований гетеродин, другий фільтр гармонік, фільтр на поверхнево-акустичних хвилях, перший та другий фільтри на діелектричних резонаторах, другий вихід помножувача зв'язаний із входом другого формувача сигналів, другий формувач сигналів містить третій та четвертий канали входу опорної частоти, другий канал формування вихідної частоти та другий вихідний канал контролю, причому другий вихід помножувача з'єднаний з першим входом другого змішувача через третій вентиль, вихід другого змішувача з'єднаний з першим входом третього змішувача через перший фільтр на діелектричних резонаторах, вихід третього змішувача з'єднаний з першим входом другого цифрового частотнофазового детектора через другий фільтр на діелектричних резонаторах, вихід другого цифрового частотнофазового детектора з'єднаний із входом, відповідно, другої схеми контролю та другого керованого гетеродина, вихід другої схеми контролю з'єднаний з другим вихідним каналом контролю, вихід другого керованого гетеродина з'єднаний через четвертий вентиль, відповідно, із входом другого фільтра гармонік та із другим входом другого цифрового частотно-фазового детектора, вихід другого фільтра гармонік з'єднаний із другим каналом формування вихідної частоти, третій канал входу опорної частоти з'єднаний з другим входом третього змішувача, четвертий канал входу опорної частоти з'єднаний з входом фільтра на поверхнево-акустичних хвилях, вихід зазначеного фільтра на поверхнево-акустичних хвилях з'єднаний з другим входом другого змішувача, фільтр на поверхнево-акустичних хвилях виконаний вузькосмуговим з можливістю заглушення паразитних складових із частотами 421 кГц в опорному сигналі, що надходить по четвертому каналу входу опорної частоти на вхід фільтра на поверхнево-акустичних хвилях, що входить до складу додаткового/другого формувача сигналів, а зазначений малошумливий формувач гетеродинного сигналу Сдіапазону виконано двоканальним. 2 UA 70162 U 5 10 15 20 25 30 35 40 45 50 55 60 Рішення технічної задачі дійсно можливо тому, що шляхом введення до складу малошумливого формувача гетеродинного сигналу С-діапазону "Обрій" додаткового/другого формувача сигналів забезпечується збільшення надійності пристрою - з'являється другий канал обробки даних, що містить другий канал формування вихідної частоти та другий вихідний канал контролю. Це приводить до розширення функціональних можливостей і підвищення стабільності роботи пристрою, а також до збільшення його швидкодії при одночасному підвищенні завадостійкості та відмовостійкості системи для контролю її стану з можливістю здійснення функцій керування. Таким чином, малошумливий формувач гетеродинного сигналу C-діапазопу "Обрій", який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 показано блок-схему малошумливого формувача гетеродинного сигналу С-діапазону, який вибрано за прототип, на Фіг. 2 показано блок-схему малошумливого формувача гетеродинного сигналу С-діапазону "Обрій", який заявляється, на Фіг. 3 показано блок-схему базового формувача сигналів, що входить до складу малошумливого формувача гетеродинного сигналу С-діапазону "Обрій", який заявляється, на Фіг. 4 показано блок-схему додаткового/другого формувача сигналів, що входить до складу малошумливого формувача гетеродинного сигналу С-діапазону "Обрій", який заявляється. Малошумливий формувач гетеродинного сигналу С-діапазону "Обрій" (позиція 1), який заявляється (як варіант конструктивного виконання пристрою), містить зв'язані між собою помножувач 2, перший (позиція 3) (див. блок-схеми на фіг. 1-2) та другий (позиція 4) формувачі сигналів (див. блок-схеми на фіг. 3-4). Як помножувач 2 можуть бути використані пристрої, конструкція яких наведена в [4], [5], [6] або в [7]. Помножувач 2 (як варіант конструктивного виконання) і перший формувач 3 сигналів містять, відповідно, перший (позиція "К1") та другий (позиція "К2") канали входу опорної частоті), зазначений перший формувач 3 сигналів містить перший канал (позиція "К3") формування вихідної частоти та перший вихідний канал (позиція "K4") контролю (див. блок-схеми на фіг. 12), другий формувач 4 сигналів містить третій (позиція "К5") та четвертий канали (позиція "К6") входу опорної частоти, а також другий канал (позиція "К7") формування вихідної частоти та другий вихідний канал (позиція "К8") контролю див. блок-схеми на фіг. 3-4. Конструктивно до складу першого (позиція 3) формувача сигналів входять (див. блок-схему на фіг.2): перший (позиція 5) і другий (позиція 6) вентилі, перший змішувач (позиція 7), перший фільтр (позиція 8) на діелектричних резонаторах, перший частотнофазовий детектор (позиція 9), перша схема 10 контролю, перший керований гетеродин 11 і перший фільтр 12 гармонік. Технологічно перший вихід помножувача 2 з'єднаний каналом (позиція "К9") із входом першого формувача 3 сигналів, а безпосередньо у першому формувачі (позиція 3) сигналів вихід (а саме, перший вихід див. блок-схеми на фіг. 2-3) помножувача 2 з'єднаний з першим входом першого змішувача 7 через перший вентиль 5, вихід зазначеного першого змішувача 7 з'єднаний з першим входом першого цифрового частотно-фазового детектора 9 через перший фільтр (позиція 8) на діелектричних резонаторах, вихід першого цифрового частотно-фазового детектора 9 з'єднаний з входом першого керованого гетеродина 11 та з входом першої схеми 10 контролю, вихід першої схеми 10 контролю з'єднаний з першим каналом (позиція "К4") контролю, вихід першого керованого гетеродина 11 з'єднаний з входом другого вентиля 6, вихід зазначеного другого вентиля 6 з'єднаний з входом першого фільтра 12 гармонік та з другим входом першого цифрового частотно-фазового детектора 9, вихід першого фільтра 12 гармонік з'єднаний з першим каналом (позиція "К3") формування вихідних частот (див. блок-схему на фіг. 2). Конструктивно до складу другого формувача 4 сигналів входять (див. блок-схему на фіг. 4): третій (позиція 13) і четвертий (позиція 14) вентилі, другий (позиція 15) та третій (позиція 16) змішувачі, другий цифровий частотно-фазовий детектор 17, друга схема 18 контролю, другий керований гетеродин 19, другий фільтр 20 гармонік, фільтр 21 на поверхнево-акустичних хвилях, другий (позиція 22) та третій (позиція 23) фільтри на діелектричних резонаторах. Технологічно другий вихід помножувача 2 з'єднаний каналом (позиція "К10") з входом другого формувача 4 сигналів, а безпосередньо у другому формувачі 4 сигналів другий вихід помножувача 2 з'єднаний з першим входом другого змішувача 15 через третій вентиль 13, вихід другого змішувача 15 з'єднаний з першим входом третього змішувача 16 через другий фільтр 22 на діелектричних резонаторах, вихід третього змішувача 16 з'єднаний з першим входом другого цифрового частотнофазового детектора 17 через третій фільтр 23 на діелектричних резонаторах, вихід другого цифрового частотнофазового детектора 21 з'єднаний із входом, відповідно, другої схеми 18 контролю та другого керованого гетеродина 19, вихід другої схеми 3 UA 70162 U 5 10 15 20 25 30 35 40 45 50 55 18 контролю з'єднаний з другим вихідним каналом (позиція "К8") контролю, вихід другого керованого гетеродина 19 з'єднаний через четвертий вентиль 14, відповідно, із входом другого фільтра 20 гармонік та із другим входом другого цифрового частотнофазового детектора 17, вихід другого фільтра 20 гармонік з'єднаний із другим каналом (позиція "К7") формування вихідної частоти, третій канал (позиція "К5") входу опорної частоти з'єднаний; другим входом третього змішувача 16, четвертий канал (позиція "К6") входу опорної частоти з'єднаний з входом фільтра 21 на поверхнево-акустичних хвилях, а вихід зазначеного фільтра 21 на поверхнево-акустичних хвилях з'єднаний з другим входом другого змішувача 15. Конструктивно фільтр 21 на поверхнево-акустичних хвилях виконаний вузькосмуговим з можливістю заглушення паразитних складових із частотами 121 кГц в опорному сигналі, що надходить по четвертому каналу (позиція "К6") входу опорної частоти на вхід фільтра 21 на поверхнево-акустичних хвилях, що входить до складу додаткового/другого формувача 4 сигналів. Конструктивно малошумливий формувач гетеродинного сигналу С-діапазону "Обрій" (позиція 1), який заявляється, виконано двоканальним, де на 15 першому каналі (позиція "К01") розміщено перший канал (позиція "К3") формування вихідних частот та перший канал (позиція "К4") контролю, а у другому каналі (позиція "К02") розміщено другий канал (позиція "К7") формування вихідних частот та другий канал (позиція "К8") контролю (див. блок-схему на фіг. 3). Малошумливий формувач гетеродинного сигналу С-діапазону "Обрій" (позиція 1), який заявляється, працює таким чином. По каналу "К1" на вхід помножувача 2 подається сигнал опорної частоти (позиція f01) частотою 56 МГц. B помножувачі 2 зазначений сигнал обробляється (здійснюється помноження частоти 25) і по каналу "К9" подається на вхід першого формувача сигналів (позиція 3), а по каналу "К10" на вхід другого формувача сигналів (позиція 3) (див., відповідно, блок-схему на фіг. 3 та блоксхему на фіг. 4). Безпосередньо у першому формувачі сигналів (позиція 3) оброблений в помножувачі 2 сигнал опорної частоти (позиція f01) подається на вхід першого вентиля 5 (який не пропускає в зворотному напрямку сигнали, які сформовано у першому змішувачі 7), а з нього - на перший вхід першого змішувача 7. Водночас на другий вхід першого змішувача 7 по каналу "К2" подається сигнал опорної частоти (позиція f031) частотою 56,4 МГц. Після цього у першому змішувачі 7 здійснюється перемноження частот 1400 МГц і 56,4 МГц. Оброблений у першому змішувачі 7 сигнал подається на вхід першого фільтра 8 на діелектричних резонаторах, (в якому здійснюється виділення частоти 1343,6 МГц.), а з виходу зазначеного фільтра 8 на діелектричних резонаторах на перший вхід першого частотнофазового детектора 9, (в якому здійснюється порівняння фаз сигналів). Оброблений у першому частотно-фазовому детекторі 9 сигнал подається одночасно на вхід першого керованого гетеродина 11 і на вхід першої схеми 10 контролю. У першому керованому гетеродині 11 здійснюється фазова настройка частоти, і перша схема 10 контролю видає сигнал здійснення фазової синхронізації частоти (логічний "0" синхронізація відбулася). З виходу першої схеми 10 контролю оброблений сигнал подається в перший канал контролю (позиція "К4"). З виходу першого керованого гетеродина 11 оброблений сигнал подається на вхід другого вентиля 6, який забезпечує розв'язку першого керованого гетеродина 11 (див. блок-схему на фіг. 2). Оброблений у другому вентилі 6 сигнал подається одночасно на вхід першого фільтра 12 гармонік, (в якому здійснюється заглушення другої гармоніки вихідного сигналу) та на другий вхід першого частотно-фазового детектора 9, (в якому разом із сигналом, що надійшов з першого фільтра 8 на діелектричних резонаторах, здійснюється порівняння фаз сигналів). 3 виходу першого фільтра 12 гармонік оброблений сигнал (частотою 1316 МГц) потрапляє в перший канал (позиція "К3") формування вихідної частоти. Технологічно одночасно коли по каналу "К9" сигнал з помножувача 2 (див. блок-схему на фіг. 4) подається на вхід першого формувача сигналів (позиція 3), по каналу "К10" - сигнал з помножувача 2 подається на вхід другого формувача сигналів (позиція 3), при цьому безпосередньо у другому формувачі сигналів (позиція 3) сигнал з помножувача 2 по каналу "К10" подається на вхід третього вентиля 13, (який не пропускає в зворотному напрямку сигналів, які сформовано в другому змішувачі 15), і далі з виходу третього вентиля 13 на перший вхід другого змішувача 15. 4 UA 70162 U 5 10 15 20 25 30 35 40 45 50 55 Водночас на другий вхід другого змішувача 15 подається по каналу "К6" (через фільтр 21 на поверхнево-акустичних хвилях) сигнал опорної частоти частотою 56,4 МГц. При цьому у другому змішувачі 15 здійснюється зміщення частот 56,4 МГц і 1400 МГц. Оброблений у другому змішувачі 15 сигнал подається на перший вхід третього змішувача 16 через другий фільтр 22 на діелектричних резонаторах (в якому здійснюється виділення частоти 1343,6 МГц.), при цьому одночасно на другий вхід третього змішувача 16 по каналу "К5" подається сигнал (позиція f02) опорної частоти частотою 28 МГц (при потраплянні до третього змішувача 16 сигналів з другого фільтра 22 на діелектричних резонаторах та з каналу "К5", у зазначеному третьому змішувачі 16 здійснюється зміщення частот 28 МГц і 1343,6 МГц). Оброблений у третьому змішувачі 16 сигнал подається через третій фільтр 23 на діелектричних резонаторах на вхід другого цифрового частотнофазового детектора 17 (при цьому у третьому фільтрі 23 на діелектричних резонаторах здійснюється виділення частоти 1315,6 МГц, а у другому цифровому частотнофазовому детекторі 17 здійснюється частотнофазове порівняння сигналів 1315,6 МГц і сигналу з другого керованого гетеродина 19) див. блок-схему на фіг. 4. Оброблений у другому цифровому частотнофазовому детекторі 17 сигнал подається одночасно як на вхід другого керованого гетеродина 19, (в якому при надходженні сигналу здійснюється фазова настройка частоти), та на вхід другої схеми 18 контролю, яка видає сигнал здійснення фазової синхронізації частоти (логічний "0" - синхронізація відбулася). З виходу другої схеми 18 контролю оброблений сигнал подається у другий вихідний канал (позиція "К8") контролю, а з виходу другого керованого гетеродина 19 оброблений сигнал подається на вхід четвертого вентиля 14, який забезпечує розв'язку зазначеного другого керованого гетеродина 19 див. блок-схему на фіг. 4. Оброблений у четвертому вентилі 14 сигнал подається одночасно як на вхід другого фільтра 20 гармонік, (в якому здійснюється придушення другої гармоніки), так і на другий вхід другого цифрового частотнофазового детектора 17 (при цьому при надходженні до другого цифрового частотнофазового детектора 17 сигналів з третього фільтра 23 на діелектричних резонаторах та з четвертого вентиля 14, у зазначеному другому цифровому частотнофазовому детекторі 17 здійснюється фазова настройка частоти). Оброблений у другому фільтрі 20 гармонік сигнал подається з його виходу у другий канал (позиція "К7") формування вихідних частот. Таким чином при потраплянні на вхід помножувача 2 (по першому (позиція "К1") каналу входу опорної частоти) сигналу (позиція f01) опорної частоти частотою 56 МГц, на вхід першого формувача 2 сигналів (по другому (позиція "К2") каналу входу опорної частоти), на вхід другого формувача 3 сигналів (по третьому (позиція "К5") та четвертому каналах (позиція "К6") входу опорної частоти) та їх обробки у зазначених помножувачі 2, першому (позиція 2) та другому (позиція 3) формувачах сигналів, на виході малошумливого формувача гетеродинного сигналу С-діапазону "Обрій" створюються, відповідно, у першому каналі (позиція "К3") формування вихідної частоти, у першому вихідному каналі (позиція "К4") контролю (що разом створюють вихідний капал "К01"), а також у другому каналі (позиція "К7") формування вихідної частоти та у другому вихідному каналі (позиція "К8") контролю (що разом створюють вихідний канал "К02"), частоти 1343,6 МГц і 1315,6 МГц. Підвищення ефективності застосування малошумливого формувача гетеродинного сигналу С-діапазопу "Обрій", який заявляється, у порівнянні з прототипом, досягається шляхом введення до складу малошумливого формувача гетеродинного сигналу С-діапазону "Обрій" цифрових схем синхронізації частот сигналів, що приводить до збільшення надійності пристрою. Підвищення ефективності застосування малошумливого формувача гетеродинного сигналу С-діапазону "Обрій", який заявляється, у порівнянні з прототипом, досягається й тим, що шляхом введення до складу додаткового/другого формувача сигналів вузькосмугових фільтрів на поверхнево-акустичних хвилях, двох фільтрів на діелектричних резонаторах та додаткового змішувача (при іншому однаковому конструктивному виконанні зазначеного додаткового/другого формувача сигналів як і базового), забезпечується високий рівень працездатності, а саме він забезпечується сучасною мікроелектронною елементною базою, модульним принципом побудови формувачів сигналів, використанням завадостійких методів виявлення контрольних сигналів, наявністю системи контролю, (що виконана у вигляді схеми контролю), яка здійснює порівняння вхідних опорних сигналів і вихідних сигналів. Джерела інформації: 1. Патент РФ № 2292113 "Устройство формирования сигналов" від 20.01.2007 року. MПK 6 Н 03 R 19/23, B 61 L 19/14 - аналог. 5 UA 70162 U 5 10 2. Патент РФ № 2147162 "Малошумящий формирователь гетеродинного сигнала Сдиапазона" від 27.03.2000 року, МПК 6 H 05 К 10/10 -аналог. 3. Патент РФ № 2222028 С2 "Малошумящий формирователь гетеродинного сигнала Сдиапазона" від 20.06.2003 року, Бюл. № 17, MПK 8 G 01 S 13/56, G 06 F 15/16, H 04 J 9/00 прототип. 4. Патент РФ № 2072623 "Умножитель частоты" від 27.01.1997 року, MПK 6 H 03 В 19/00, H 03 В 19/14. 5. Патент РФ № 2102831 "Умножитель частоты" від 20.01.1998 року, МПК 6 H 03 В 19/00. 6. Патент РФ № 80634 "Умножитель частоты" квадратурных сигналов" під 10.02.2009 року, МПК 8 H 03 В 19/00, H 03 В 19/14. 7. Банников В. Цифровой умножитель частоты. - Радио. - № 1, 1999. - С 49. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 1. Малошумливий формувач гетеродинного сигналу С-діаназону, що містить зв'язані між собою помножувач і формувач сигналів, при цьому до складу формувача сигналів входять перший і другий вентилі, змішувач, фільтр на діелектричних резонаторах, цифровий частотнофазовий детектор, схема контролю, керований гетеродин і фільтр гармонік, вихід помножувача з'єднаний із входом формувача сигналів, помножувач і формувач сигналів містять, відповідно, перший та другий канали входу опорної частоти, а формувач сигналів містить канал формування вихідної частоти та вихідний канал контролю, причому вихід помножувача з'єднаний з першим входом змішувача через перший вентиль, вихід змішувача з'єднаний з першим входом цифрового частотнофазового детектора через фільтр на діелектричних резонаторах, вихід цифрового частотнофазового детектора з'єднаний з входом керованого гетеродина та з входом схеми контролю, вихід схеми контролю з'єднаний з каналом контролю, вихід керованого гетеродина з'єднаний з входом другого вентиля, вихід зазначеного другого вентиля з'єднаний з входом фільтра гармонік та з другим входом цифрового частотнофазового детектора, вихід фільтра гармонік з'єднаний з каналом формування вихідних частот, який відрізняється тим, що до складу малошумливого формувача гетеродинного сигналу С-діапазону "Обрій" додатково введено другий формувач сигналів, при цьому до складу другого формувача сигналів входять третій і четвертий вентилі, другий та третій змішувачі, другий цифровий частотнофазовий детектор, друга схема контролю, другий керований гетеродин, другий фільтр гармонік, фільтр на поверхнево-акустичних хвилях, другий та третій фільтри на діелектричних резонаторах, другий вихід помножувача зв'язаний із входом другого формувача сигналів, другий формувач сигналів містить третій та четвертий канали входу опорної частоти, другий канал формування вихідної частоти та другий вихідний канал контролю, причому другий вихід помножувача з'єднаний з першим входом другого змішувача через третій вентиль, вихід другого змішувача з'єднаний з першим входом третього змішувача через другий фільтр на діелектричних резонаторах, вихід третього змішувача з'єднаний з першим входом другого цифрового частотнофазового детектора через третій фільтр на діелектричних резонаторах, вихід другого цифрового частотнофазового детектора з'єднаний із входом, відповідно, другої схеми контролю та другого керованого гетеродина, вихід другої схеми контролю з'єднаний з другим вихідним каналом контролю, вихід другого керованого гетеродина з'єднаний через четвертий вентиль, відповідно, із входом другого фільтра гармонік та із другим входом другого цифрового частотнофазового детектора, вихід другого фільтра гармонік з'єднаний із другим каналом формування вихідної частоти, третій канал входу опорної частоти з'єднаний з другим входом третього змішувача, четвертий канал входу опорної частоти з'єднаний з входом фільтра на поверхнево-акустичних хвилях, а вихід зазначеного фільтра на поверхнево-акустичних хвилях з'єднаний з другим входом другого змішувача. 2. Малошумливий формувач гетеродинного сигналу С-діапазону за п. 1, який відрізняється тим, що фільтр на поверхнево-акустичних хвилях виконаний вузькосмуговим з можливістю заглушення паразитних складових із частотами 421 кГц в опорному сигналі, що надходить по четвертому каналу входу опорної частоти на вхід фільтра на поверхнево-акустичних хвилях, що входить до складу додаткового/другого формувача сигналів. 3. Малошумливий формувач гетеродинного сигналу С-діапазопу за п. 1, який відрізняється тим, що його виконано двоканальним. 6 UA 70162 U 7 UA 70162 U 8 UA 70162 U 9 UA 70162 U 10 UA 70162 U 11 UA 70162 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
