Спосіб виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії

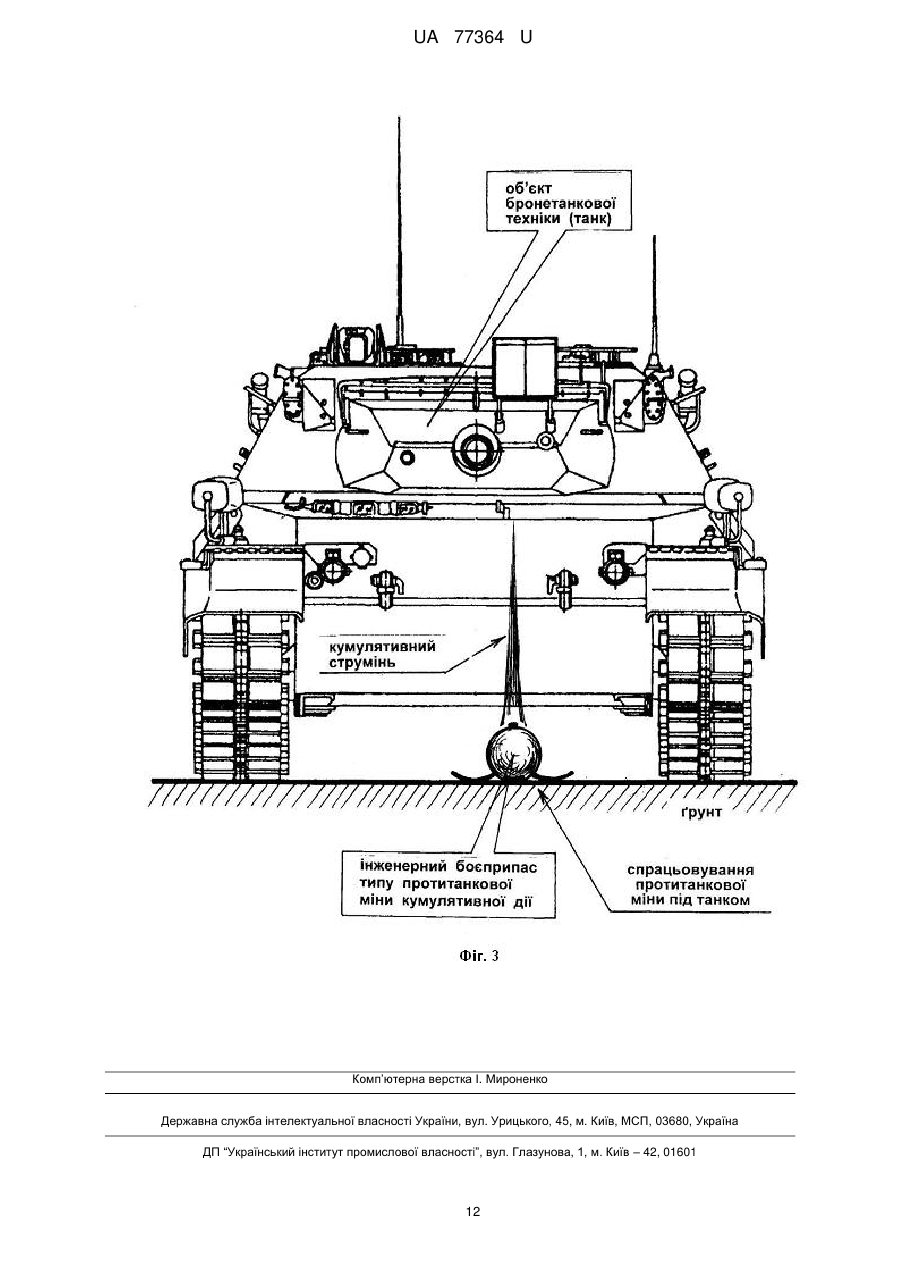

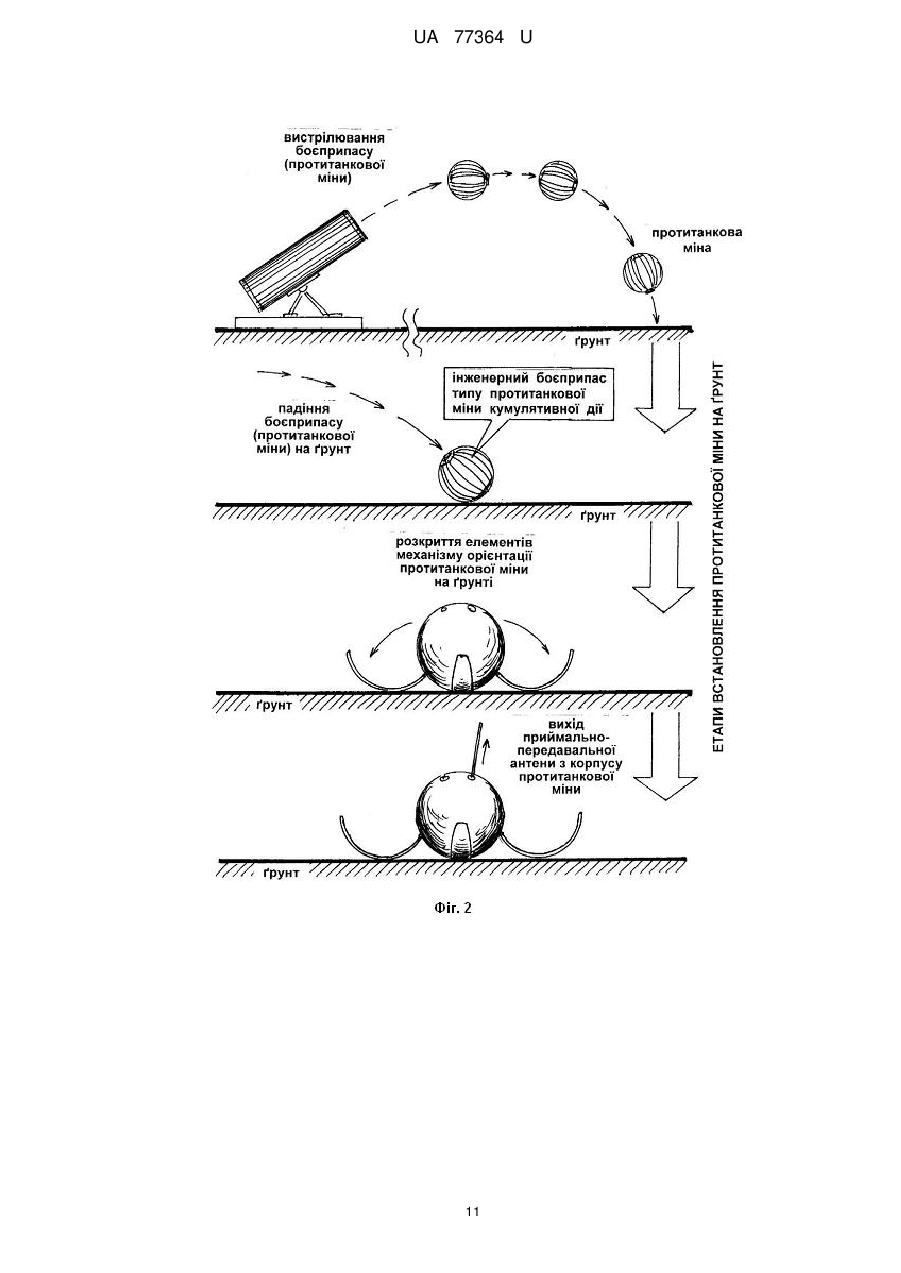

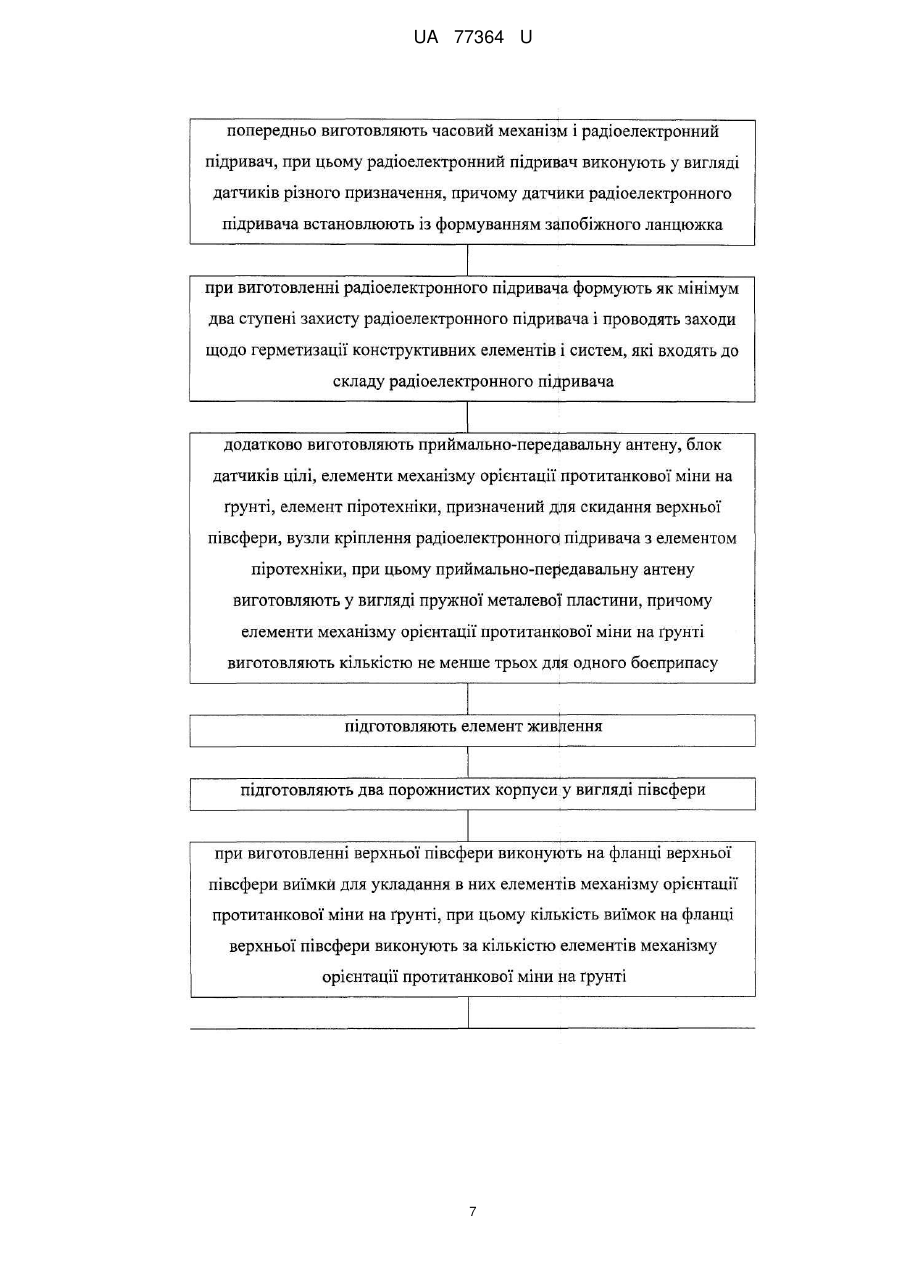

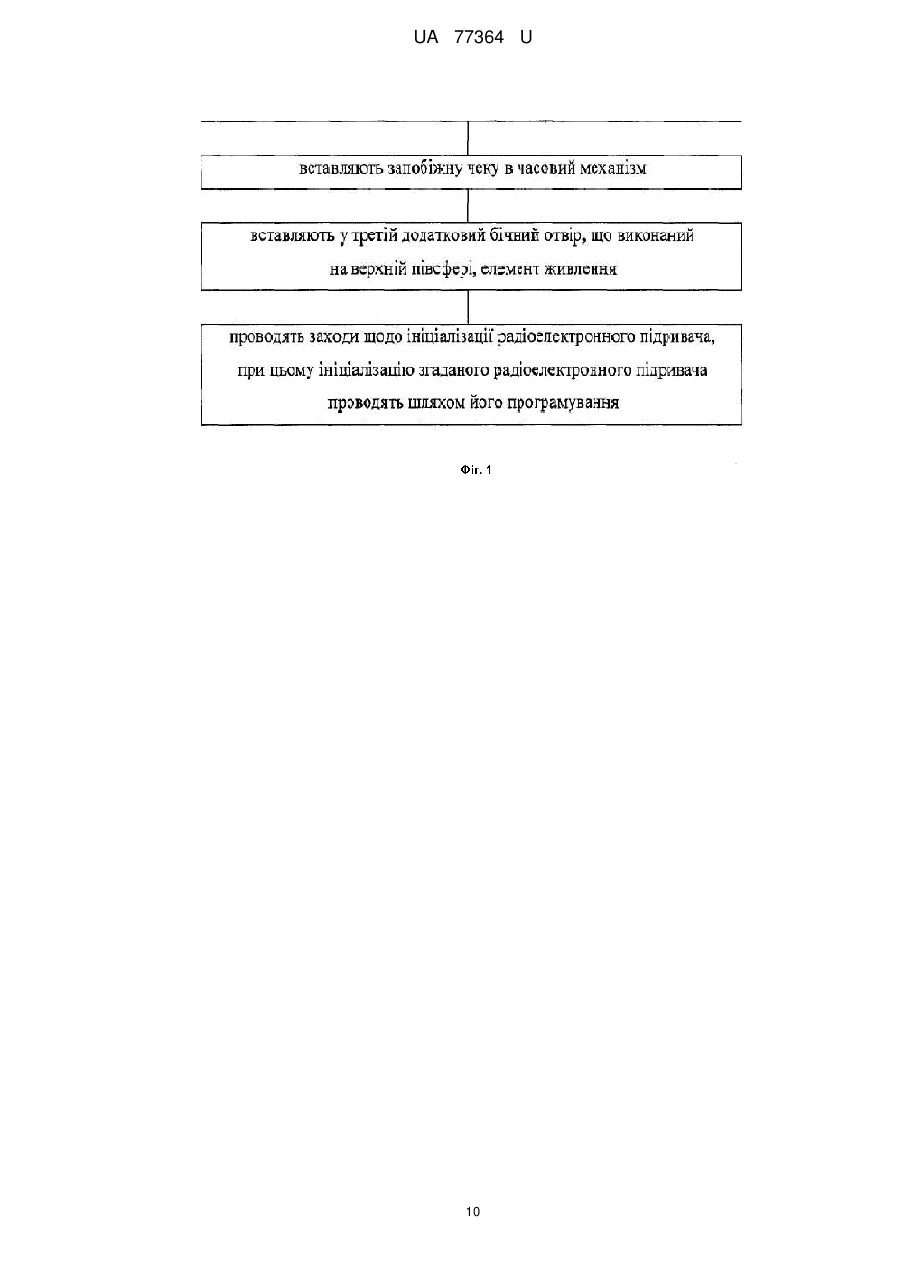

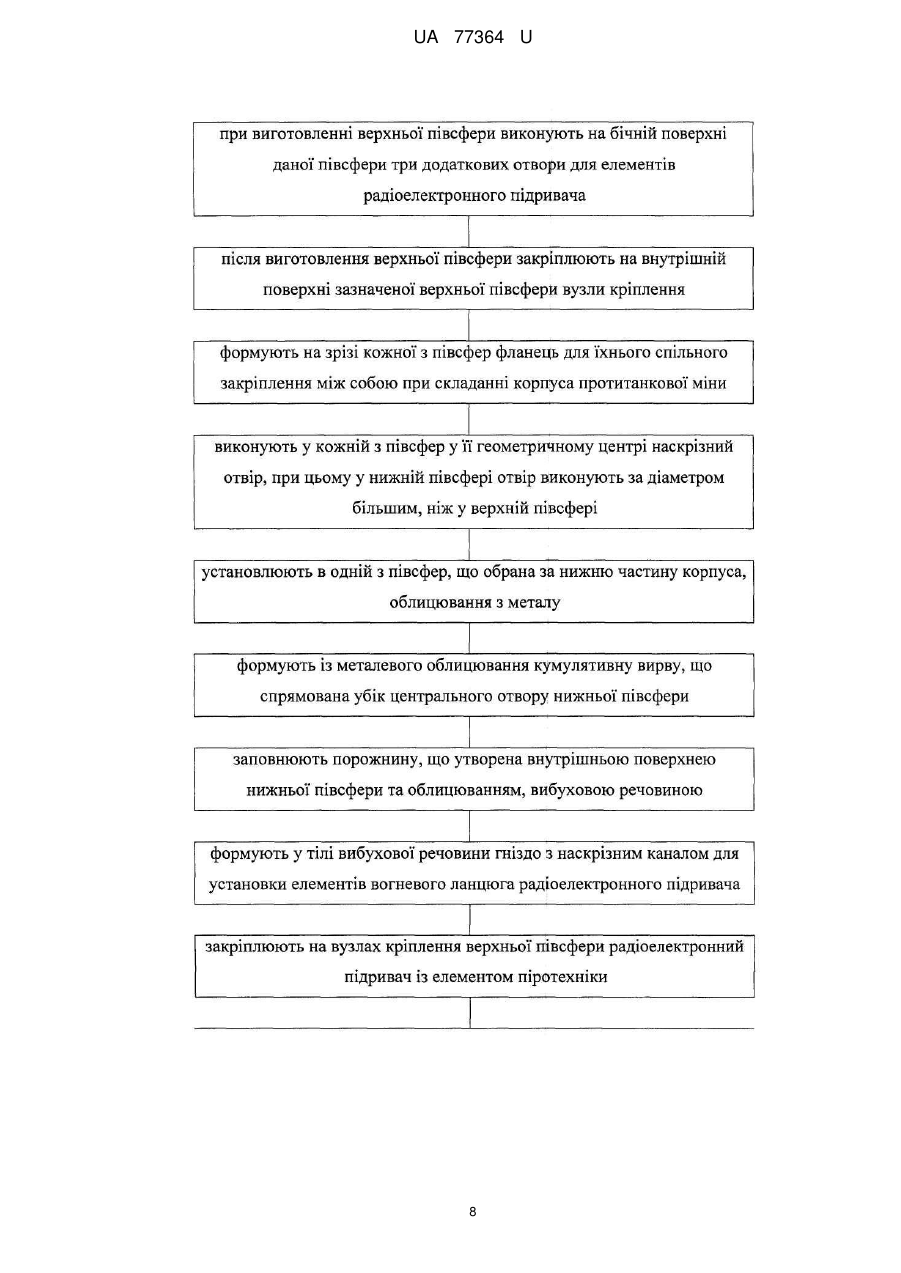

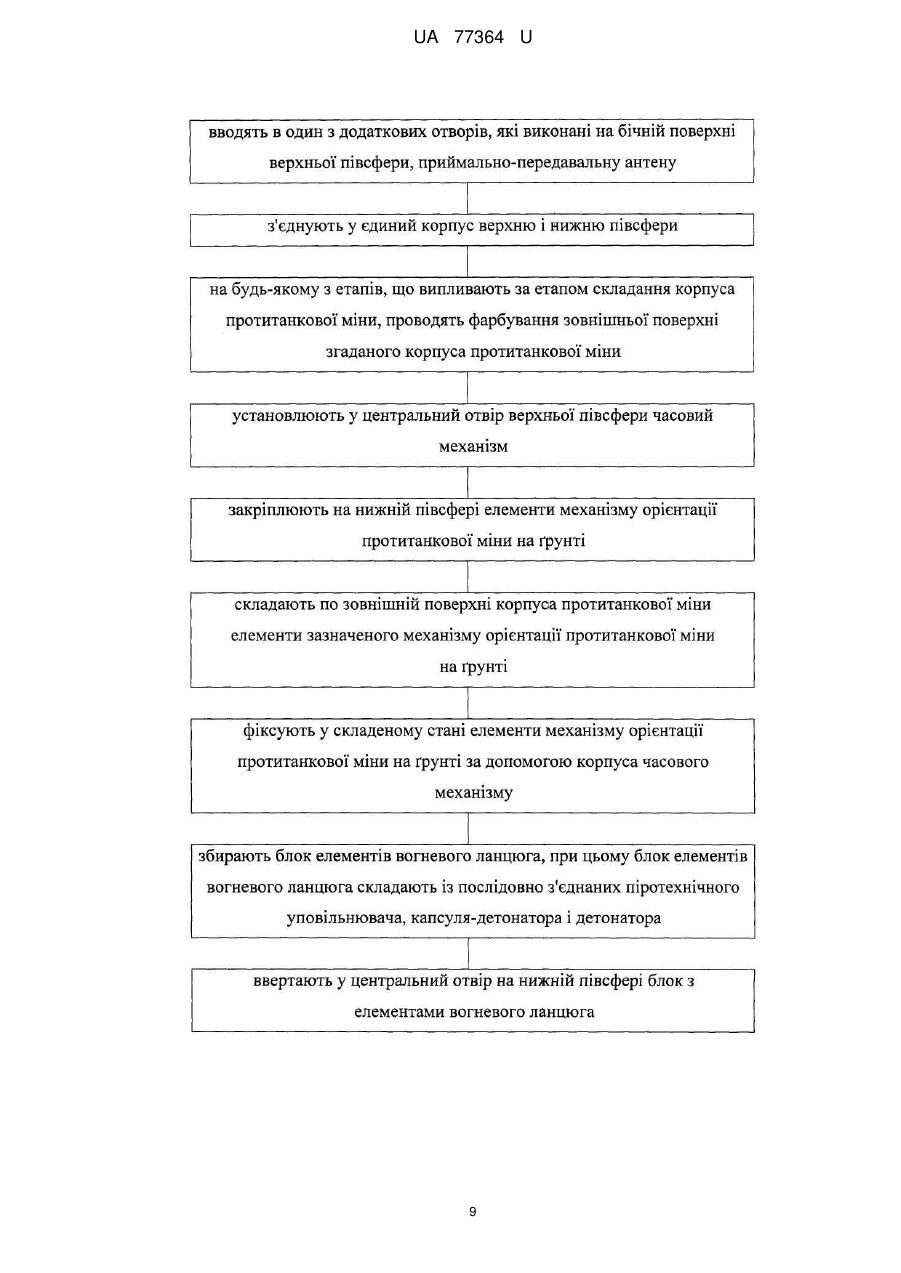

Реферат: Спосіб виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, при якому встановлюють неконтактний підривач інтелектуальної дії. UA 77364 U (12) UA 77364 U UA 77364 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до способів виготовлення інженерних боєприпасів, а саме до способів виготовлення/складання протитанкових мін кумулятивної дії. Відомий спосіб виготовлення/складання протитанкової міни, при якому виконують послідовно технологічні операції, згідно з якими підготовляють два порожнистих корпуси у вигляді півсфери, формують на зрізі кожної з півсфер фланець для їхнього спільного закріплення між собою при складанні корпуса протитанкової міни, виконують у кожній з півсфер у її геометричному центрі наскрізний отвір, установлюють в одній з півсфер, що вибрана за нижню частину корпуса, облицювання з металу, формують із металевого облицювання кумулятивну вирву, що спрямована у бік центрального отвору нижньої півсфери, заповнюють порожнину, що утворена внутрішньою поверхнею нижньої півсфери та облицюванням, вибуховою речовиною, формують у тілі вибухової речовини гніздо з наскрізним каналом для установки елементів вогневого ланцюга радіоелектронного підривача, з'єднують у єдиний корпус верхню і нижню півсфери, виготовляють часовий механізм і радіоелектронний підривний, установлюють у центральний отвір верхньої півсфери часовий механізм, збирають блок елементів вогневого ланцюга, ввертають у центральний отвір на нижній півсфері блок з елементами вогневого ланцюга, а на завершальній стадії виготовлення/складання протитанкової міни вставляють запобіжну чеку в часовий механізм [1]. До недоліків відомого способу належить те, що міна після виготовлення є інженерним боєприпасом одноразового використання, який оснащується контактним підривачем. До недоліків відомого способу належить й те, що міна після виготовлення є некерованим інженерним боєприпасом, який неможливо зняти після встановлення при наявності на сапері металевих речей типу зброї, міношукача тощо. До недоліків відомого способу належить також й те, що виготовлена за даним способом протитанкова міна характеризується низькою ефективністю виявлення цілі та недостатніми для даного типу інженерного боєприпасу тактикотехнічними характеристиками. Найбільш близьким технічним рішенням як по суті, так і за задачами, що вирішуються, яке вибрано за найближчий аналог (прототип), є спосіб виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, при якому попередньо виготовляють часовий механізм і радіоелектронний підривач, далі виконують послідовно технологічні операції, згідно з якими підготовляють два порожнистих корпуси у вигляді півсфери, формують на зрізі кожної з півсфер фланець для їхнього спільного закріплення між собою при складанні корпуса протитанкової міни, виконують у кожній з півсфер у її геометричному центрі наскрізний отвір, установлюють в одній з півсфер, що вибрана за нижню частину корпуса, облицювання з металу, формують із металевого облицювання кумулятивну вирву, що спрямована у бік центрального отвору нижньої півсфери, заповнюють порожнину, що утворена внутрішньою поверхнею нижньої півсфери та облицюванням, вибуховою речовиною, формують у тілі вибухової речовини гніздо з наскрізним каналом для установки елементів вогневого ланцюга радіоелектронного підривача, з'єднують у єдиний корпус верхню і нижню півсфери, виготовляють часовий механізм і радіоелектронний підривач, установлюють у центральний отвір верхньої півсфери часовий механізм, збирають блок елементів вогневого ланцюга, ввертають у центральний отвір на нижній півсфері блок з елементами вогневого ланцюга, а на завершальній стадії виготовлення/складання протитанкової міни вставляють запобіжну чеку в часовий механізм [2]. До недоліків відомого способу виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, що вибраний за найближчий аналог (прототип), відноситься те, що міна після виготовлення є інженерним боєприпасом одноразового використання, який оснащується контактним підривачем. До недоліків відомого способу відноситься й те, що міна після виготовлення є некерованим інженерним боєприпасом, який неможливо зняти після встановлення при наявності на сапері металевих речей типу зброї, міношукача тощо. Основними недоліками способу, який вибраний за найближчий аналог (прототип), є те, що виготовлена за даним способом протитанкова міна характеризується низькою ефективністю виявлення цілі та недостатніми для даного типу інженерного боєприпасу тактико-технічними характеристиками. В основу корисної моделі поставлена задача шляхом додавання технологічних операцій щодо встановлення неконтактного підривача інтелектуальної дії та поліпшення конструкції міни забезпечити підвищення тактико-технічних характеристик зазначеної протитанкової міни після її виготовлення/складання. Суть корисної моделі в способі виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, при якому попередньо виготовляють часовий механізм і 1 UA 77364 U 5 10 15 20 25 30 35 40 45 50 55 радіоелектронний підривач, далі виконують послідовно технологічні операції, згідно з якими підготовляють два порожнистих корпуси у вигляді півсфери, формують на зрізі кожної з півсфер фланець для їхнього спільного закріплення між собою при складанні корпуса протитанкової міни, виконують у кожній з півсфер у її геометричному центрі наскрізний отвір, установлюють в одній з півсфер, що вибрана за нижню частину корпуса, облицювання з металу, формують із металевого облицювання кумулятивну вирву, що спрямована у бік центрального отвору нижньої півсфери, заповнюють порожнину, що утворена внутрішньою поверхнею нижньої півсфери та облицюванням, вибуховою речовиною, формують у тілі вибухової речовини гніздо з наскрізним каналом для установки елементів вогневого ланцюга радіоелектронного підривача, з'єднують у єдиний корпус верхню і нижню півсфери, установлюють у центральний отвір верхньої півсфери часовий механізм, збирають блок елементів вогневого ланцюга, ввертають у центральний отвір на нижній півсфері блок з елементами вогневого ланцюга, а на завершальній стадії виготовлення/складання протитанкової міни вставляють запобіжну чеку в часовий механізм, полягає в тому, що додатково виготовляють приймально-передавальну антену, блок датчиків цілі, елементи механізму орієнтації протитанкової міни на ґрунті, елемент піротехніки, призначений для скидання верхньої півсфери, вузли кріплення радіоелектронного підривача з елементом піротехніки та підготовляють елемент живлення, при виготовленні радіоелектронного підривача формують як мінімум два ступені захисту радіоелектронного підривача і проводять заходи щодо герметизації конструктивних елементів і систем, які входять до складу радіоелектронного підривача, при виготовленні верхньої півсфери виконують на фланці верхньої півсфери виїмки для укладання в них елементів механізму орієнтації протитанкової міни на ґрунті, при виготовленні верхньої півсфери виконують на бічній поверхні даної півсфери три додаткових отвори для елементів радіоелектронного підривача, після виготовлення верхньої півсфери закріплюють на внутрішній поверхні зазначеної верхньої півсфери вузли кріплення, перед з'єднанням у єдиний корпус верхньої і нижньої півсфер закріплюють на вузлах кріплення верхньої півсфери радіоелектронний підривач із елементом піротехніки, після закріплення на вузлах кріплення верхньої півсфери радіоелектронного підривача з елементом піротехніки, вводять в один з додаткових отворів, які виконані на бічній поверхні верхньої півсфери, приймально-передавальну антену, після встановлення у центральний отвір верхньої півсфери часового механізму, виконують послідовно технологічні операції, згідно з якими закріплюють на нижній півсфері елементи механізму оріентації протитанкової міни на ґрунті, складають по зовнішній поверхні корпуса протитанкової міни елементи зазначеного механізму орієнтації протитанкової міни па ґрунті, фіксують у складеному стані елементи механізму оріентації протитанкової міни на ґрунті за допомогою корпуса часового механізму, після установки запобіжної чеки у часовий механізм, вставляють у третій додатковий бічний отвір, що викопаний на верхній півсфері, елемент живлення, а після установки елемента живлення проводять заходи щодо ініціалізації радіоелектронного підривача. Суть корисної моделі полягає і в тому, що приймально-передавальну антену виготовляють у вигляді пружної металевої пластини, елементи механізму орієнтації протитанкової міни на ґрунті виготовляють кількістю не менше трьох для одного боєприпасу, кількість виїмок на фланці верхньої півсфери виконують за кількістю елементів механізму орієнтації протитанкової міни на ґрунті, у нижній півсфері отвір виконують за діаметром більшим, ніж у верхній півсфері. Суть корисної моделі полягає також і в тому, що радіоелектронний підривач виконують у вигляді датчиків різного призначення, датчики радіоелектронного підривача встановлюють із формуванням запобіжного ланцюжка, блок елементів вогневого ланцюга становлять із послідовно з'єднаних піротехнічного уповільнювача, капсуля-детонатора і детонатора, ініціалізацію радіоелектронного підривача проводять шляхом його програмування, а на будь-якому з етапів, що випливають за станом складання корпуса протитанкової міни, проводять фарбування зовнішньої поверхні згаданого корпуса протитанкової міни. Рішення технічної задачі в способі виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії (який заявляється) дійсно можливе тому, що: - шляхом встановлення в корпус міни приймально-передавальної антени, блока датчиків цілі та елементів механізму орієнтації протитанкової міни на ґрунті забезпечують ураження живої сили та броньованої техніки дистанційно або завдяки можливості механічного підриву, а також перевести боєприпас в неактивний режим або здійснити самоліквідацію; - шляхом встановлення елемента піротехніки забезпечують скидання верхньої півсфери корпуса міни; 2 UA 77364 U 5 10 15 20 25 30 35 40 45 50 55 60 - шляхом встановлення радіоелектронного підривача формують як мінімум два ступені захисту радіоелектронного підривача і проводять заходи щодо герметизації конструктивних елементів і систем, які входять до складу радіоелектронного підривача; - шляхом виконання на фланці верхньої півсфери корпусу міни виїмки для укладання в них елементів механізму орієнтації протитанкової міни на ґрунті забезпечують орієнтацію протитанкової міни на ґрунті кумулятивною вирвою вверх; - шляхом виконання на бічній поверхні верхньої півсфери трьох додаткових отворів, забезпечують встановлення елементів радіоелектронного підривача; - шляхом введення в один з додаткових отворів, які виконані на бічній поверхні верхньої півсфери, приймально-передавальної антени забезпечують можливість дистанційного підривання; - шляхом закріплення на нижній півсфері елементів механізму орієнтації протитанкової міни на ґрунті забезпечують орієнтацію протитанкової міни на ґрунті кумулятивною вирвою вверх; - шляхом складання по зовнішній поверхні корпуса протитанкової міни елементів механізму орієнтації протитанкової міни на ґрунті забезпечують зменшення її габаритів для розміщення в касеті; - шляхом фіксації у складеному стані елементів механізму орієнтації протитанкової міни на ґрунті за допомогою корпуса часового механізму забезпечують їх спрацьовування у заданий час після скидання міни на ґрунт; - шляхом ініціалізації радіоелектронного підривача забезпечують можливість підривачу і не реагувати па легкі машини (мотоцикли, легкові вантажні автомобілі); - шляхом виготовлення приймально-передавальної антени у вигляді пружної металевої пластини забезпечують дистанційне мінування, підривання; - шляхом розміщення на корпусі міни не менше трьох елементів механізму орієнтації протитанкової міни на ґрунті забезпечують стійке положення міни на ґрунті, включаючи похилі ділянки, і орієнтацію осі кумулятивної вирви перпендикулярно площини ділянки ґрунту, па якій розташувалася міна після вистрілювання з касети; - шляхом виконання радіоелектронного підривача у вигляді датчиків різного призначення забезпечують підрив боєприпасів у бойовому модулі за допомогою спеціальної команди переданої оператором по радіоканалу, а за допомогою багатоканальних датчиків (акустичних, сейсмічних, оптичних) радіоелектронного підривача формують запобіжний ланцюжок; - шляхом послідовного з'єднання піротехнічного уповільнювача, капсуля-детонатора і детонатора формують блок елементів вогневого ланцюга; - шляхом програмування радіоелектронного підривача проводять його ініціалізацію, що дає можливість підривачу не реагувати на легкі машини (мотоцикли, легкові вантажні автомобілі); - шляхом фарбування зовнішньої поверхні корпуса протитанкової міни забезпечують його захист від корозії та непомітність міни на ґрунті в її бойовому положенні. Таким чином, спосіб виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 представлена блоксхема виконання технологічних операцій, що складають суть способу виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, який заявляється, на Фіг. 2 показано схему розташування виготовленої протитанкової міни на ґрунті, на Фіг. 3 показано схему спрацювання протитанкової міни під танком. Суть способу виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, пояснюється за допомогою технологічних операцій, згідно з якими (див. блоксхему на Фіг. 1) перед початком виготовлення/складання протитанкової міни попередньо виготовляють часовий механізм і радіоелектронний підривач, при цьому радіоелектронний підривач виконують у вигляді датчиків різного призначення, причому датчики радіоелектронного підривача встановлюють із формуванням запобіжного ланцюжка. При виготовленні радіоелектронного підривача формують як мінімум два ступені захисту радіоелектронного підривача і проводять заходи щодо герметизації конструктивних елементів і систем, які входять до складу радіоелектронною підривача. Паралельно з виготовленням часового механізму і радіоелектронного підривача додатково виготовляють приймально-передавальну антену, блок датчиків цілі, елементи механізму орієнтації протитанкової міни на ґрунті, елемент піротехніки, призначений для скидання верхньої півсфери, вузли кріплення радіоелектронного підривача з елементом піротехніки, при цьому приймально-передавальну антену виготовляють у вигляді пружної металевої пластини, причому елементи механізму орієнтації протитанкової міни на ґрунті виготовляють кількістю не менше трьох для одного боєприпаси. 3 UA 77364 U 5 10 15 20 25 30 35 40 45 50 55 Також паралельно з виготовленням конструктивних (складових) елементів протитанкової міни підготовляють елемент живлення. Починають технологічний процес щодо виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії тим, що підготовляють два порожнистих корпуси у вигляді півсфери (які конструктивно розділяються на верхню і нижню півсфери). При виготовленні верхньої півсфери виконують на фланці верхньої півсфери виїмки для укладання в них елементів механізму орієнтації протитанкової міни на ґрунті, при цьому кількість виїмок на фланці верхньої півсфери викопують за кількістю елементів механізму орієнтації протитанкової міни на Ґрунті. Також при виготовленні верхньої півсфери виконують на бічній поверхні даної півсфери три додаткових отвори для елементів радіоелектронного підривача. Продовжують технологічний процес щодо виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії тим, що після виготовлення верхньої півсфери закріплюють на внутрішній поверхні зазначеної верхньої півсфери вузли кріплення. Далі формують на зрізі кожної з півсфер фланець для їхнього спільного закріплення між собою при складанні корпуса протитанкової міни. Після цього виконують у кожній з півсфер у її геометричному центрі наскрізний отвір, при цьому у нижній півсфері отвір виконують за діаметром більшим, ніж у верхній півсфері. По закінченні технологічної операції щодо виконання у кожній з півсфер у її геометричному центрі наскрізного отвору, установлюють в одній з півсфер, що вибрана за нижню частину корпуса, облицювання з металу. Далі формують із металевого облицювання кумулятивну вирву, що спрямована у бік центрального отвору нижньої півсфери. Продовжують технологічний процес щодо виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії тим, що заповнюють порожнину, що утворена внутрішньою поверхнею нижньої півсфери та облицюванням, вибуховою речовиною. По закінченні зазначеної технологічної операції формують у тілі вибухової речовини гніздо з наскрізним каналом для установки елементів вогневого ланцюга радіоелектронного підривача. Після цього закріплюють на вузлах кріплення верхньої півсфери радіоелектронний підривай із елементом піротехніки. Далі вводять в один з додаткових отворів, які виконані на бічній поверхні верхньої півсфери, приймально-передавальну антену. По закінченні технологічної операції щодо встановлення приймально-передавальної антени, з'єднують у єдиний корпус верхню і нижню півсфери. Технологічно на будь-якому з етапів, що випливають за етапом складання корпуса протитанкової міни, проводять фарбування зовнішньої поверхні згаданого корпуса протитанкової міни. Продовжують технологічний процес щодо виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії тим, що установлюють у центральний отвір верхньої півсфери часовий механізм. Після цього закріплюють на нижній півсфері елементи механізму орієнтації протитанкової міни на ґрунті. Далі виконують технологічні операції, згідно з якими складають по зовнішній поверхні корпуса протитанкової міни елементи зазначеною механізму орієнтації протитанкової міни на ґрунті. По закінченні технологічної операції щодо складання по зовнішній поверхні корпуса протитанкової міни елементи зазначеного механізму орієнтації протитанкової міни на ґрунті, виконують технологічні операції, згідно з якими фіксують у складеному етапі елементи механізму орієнтації протитанкової міни на ґрунті за допомогою корпуса часового механізму. Далі збирають блок елементів вогневого ланцюга, при цьому блок елементів вогневого ланцюга складають із послідовно з'єднаних піротехнічного уповільнювача, капсуля-детонатора і детонатора. Після цього ввертають у центральний отвір на нижній півсфері блок з елементами вогневого ланцюга і вставляють запобіжну чеку в часовий механізм. По закінченні технологічної операції щодо вставляння запобіжної чеки в часовий механізм, виконують технологічні операції, згідно з якими вставляють у третій додатковий бічний отвір, що виконаний на верхній півсфері, елемент живлення. Закінчують цикл технологічних операцій, які становлять суть способу виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, тим, 4 UA 77364 U 5 10 15 що проводять заходи щодо ініціалізації радіоелектронного підривача, при цьому ініціалізацію згаданого радіоелектронного підривача проводять шляхом його програмування. Підвищення ефективності застосування способу виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, який заявляється, у порівнянні із прототипом, досягається тим додавання технологічних операцій щодо встановлення підривача інтелектуальної дії та поліпшення конструкції міни, що у свою чергу, дозволить забезпечити підвищення тактико-технічних характеристик протитанкової міни після її виготовлення/складання. Джерела інформації: 1. Инженерные боеприпасы. Руководство по материальной части и применению. Книга третья. Ордена Трудовою Красного Знамени военное издательство Министерства обороны СССР. М., 1979, Мина ТМ-72, cтор. 51-53 - аналог. 2. Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Ордена Трудового Красного Знамени военное издательство Министерства обороны СССР. М., 1976, Мина ТМК-2, cтор. 94 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 1. Спосіб виготовлення/складання інженерного боєприпасу типу протитанкової міни кумулятивної дії, при якому попередньо виготовляють часовий механізм і радіоелектронний підривач, далі виконують послідовно технологічні операції, згідно з якими підготовляють два порожнистих корпуси у вигляді півсфери, формують на зрізі кожної з півсфер фланець для їхнього спільного закріплення між собою при складанні корпуса протитанкової міни, виконують у кожній з півсфер у її геометричному центрі наскрізний отвір, установлюють в одній з півсфер, що вибрана за нижню частину корпуса, облицювання з металу, формують із металевого облицювання кумулятивну вирву, що спрямована у бік центрального отвору нижньої півсфери, заповнюють порожнину, що утворена внутрішньою поверхнею нижньої півсфери та облицюванням, вибуховою речовиною, формують у тілі вибухової речовини гніздо з наскрізним каналом для установки елементів вогневого ланцюга радіоелектронного підривача, з'єднують у єдиний корпус верхню і нижню півсфери, установлюють у центральний отвір верхньої півсфери часовий механізм, збирають блок елементів вогневого ланцюга, ввертають у центральний отвір на нижній півсфері блок з елементами вогневого ланцюга, а на завершальній стадії виготовлення/складання протитанкової міни вставляють запобіжну чеку в часовий механізм, який відрізняється тим, що додатково виготовляють приймально-передавальну антену, блок датчиків цілі, елементи механізму орієнтації протитанкової міни на ґрунті, елемент піротехніки, призначений для скидання верхньої півсфери, вузли кріплення радіоелектронного підривача з елементом піротехніки та підготовляють елемент живлення, при виготовленні радіоелектронного підривача формують як мінімум два ступені захисту радіоелектронного підривача і проводять заходи щодо герметизації конструктивних елементів і систем, які входять до складу радіоелектронного підривача, при виготовленні верхньої півсфери виконують на фланці верхньої півсфери виїмки для укладання в них елементів механізму орієнтації протитанкової міни на ґрунті, при виготовленні верхньої півсфери виконують на бічній поверхні даної півсфери три додаткових отвори для елементів радіоелектронного підривача, після виготовлення верхньої півсфери закріплюють на внутрішній поверхні зазначеної верхньої півсфери вузли кріплення, перед з'єднанням у єдиний корпус верхньої і нижньої півсфер закріплюють на вузлах кріплення верхньої півсфери радіоелектронний підривач із елементом піротехніки, після закріплення на вузлах кріплення верхньої півсфери радіоелектронного підривача з елементом піротехніки, вводять в один з додаткових отворів, які виконані на бічній поверхні верхньої півсфери, приймально-передавальну антену, після встановлення у центральний отвір верхньої півсфери часового механізму, виконують послідовно технологічні операції, згідно з якими закріплюють на нижній півсфері елементи механізму орієнтації протитанкової міни на ґрунті, складають по зовнішній поверхні корпуса протитанкової міни елементи зазначеного механізму орієнтації протитанкової міни на ґрунті, фіксують у складеному стані елементи механізму орієнтації протитанкової міни на ґрунті за допомогою корпуса часового механізму, після установки запобіжної чеки у часовий механізм, вставляють у третій додатковий бічний отвір, що виконаний на верхній півсфері, елемент живлення, а після установки елемента живлення проводять заходи щодо ініціалізації радіоелектронного підривача. 2. Спосіб за п. 1, який відрізняється тим, що приймально-передавальну антену виготовляють у вигляді пружної металевої пластини. 5 UA 77364 U 5 10 15 3. Спосіб за п. 1, який відрізняється тим, що елементи механізму орієнтації протитанкової міни на ґрунті виготовляють кількістю не менше трьох для одного боєприпасу. 4. Спосіб за п. 1, який відрізняється тим, що кількість виїмок на фланці верхньої півсфери виконують за кількістю елементів механізму орієнтації протитанкової міни на ґрунті. 5. Спосіб за п. 1, який відрізняється тим, що у нижній півсфері отвір виконують за діаметром більшим, ніж у верхній півсфері. 6. Спосіб за п. 1, який відрізняється тим, що радіоелектронний підривач виконують у вигляді датчиків різного призначення. 7. Спосіб за п. 1, який відрізняється тим, що датчики радіоелектронного підривача встановлюють із формуванням запобіжного ланцюжка. 8. Спосіб за п. 1, який відрізняється тим, що блок елементів вогневого ланцюга становлять із послідовно з'єднаних піротехнічного уповільнювача, капсуля-детонатора і детонатора. 9. Спосіб за п. 1, який відрізняється тим, що ініціалізацію радіоелектронного підривача проводять шляхом його програмування. 10. Спосіб за п. 1, який відрізняється тим, що на будь-якому з етапів, що випливають за етапом складання корпуса протитанкової міни, проводять фарбування зовнішньої поверхні згаданого корпуса протитанкової міни. 6 UA 77364 U 7 UA 77364 U 8 UA 77364 U 9 UA 77364 U 10 UA 77364 U 11 UA 77364 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
