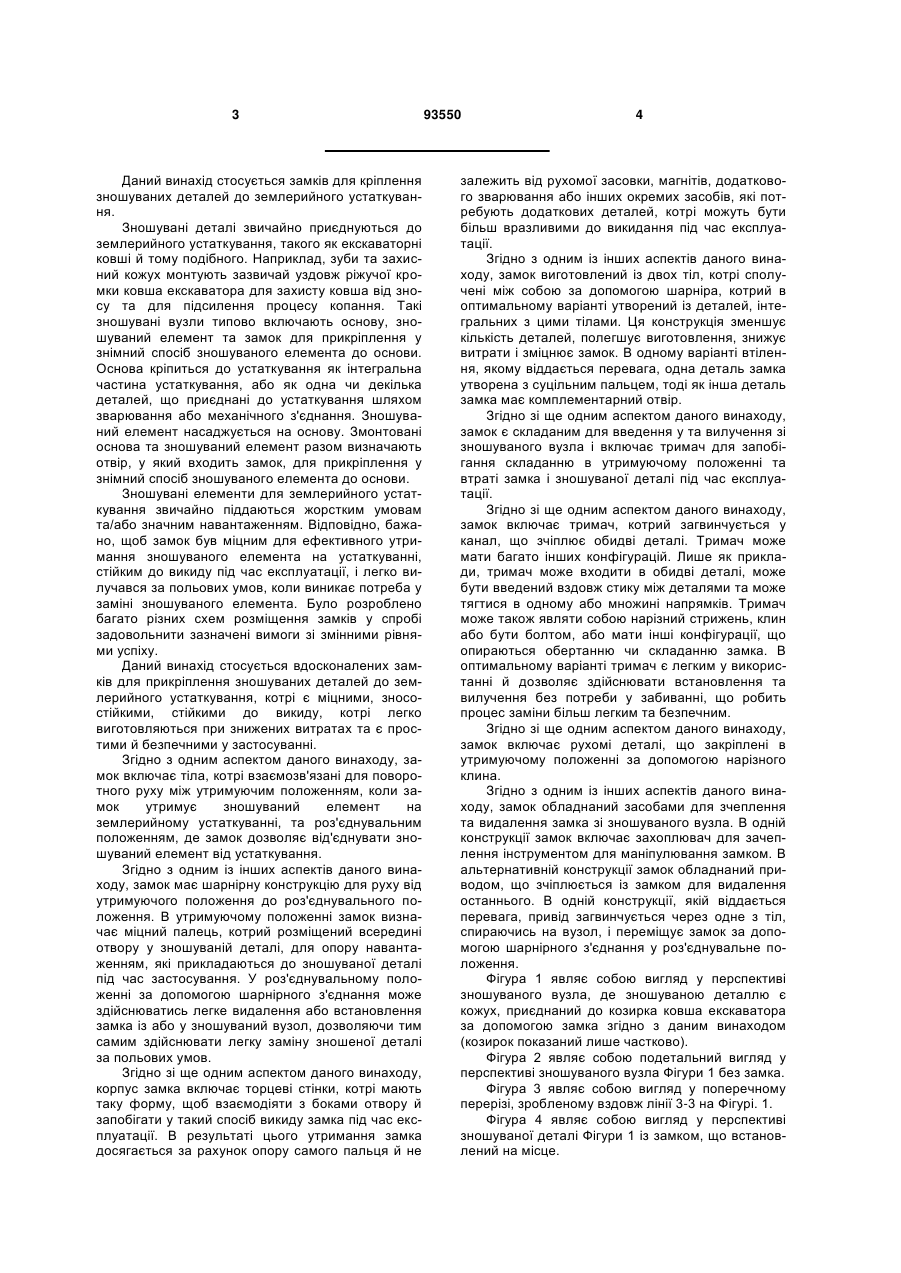

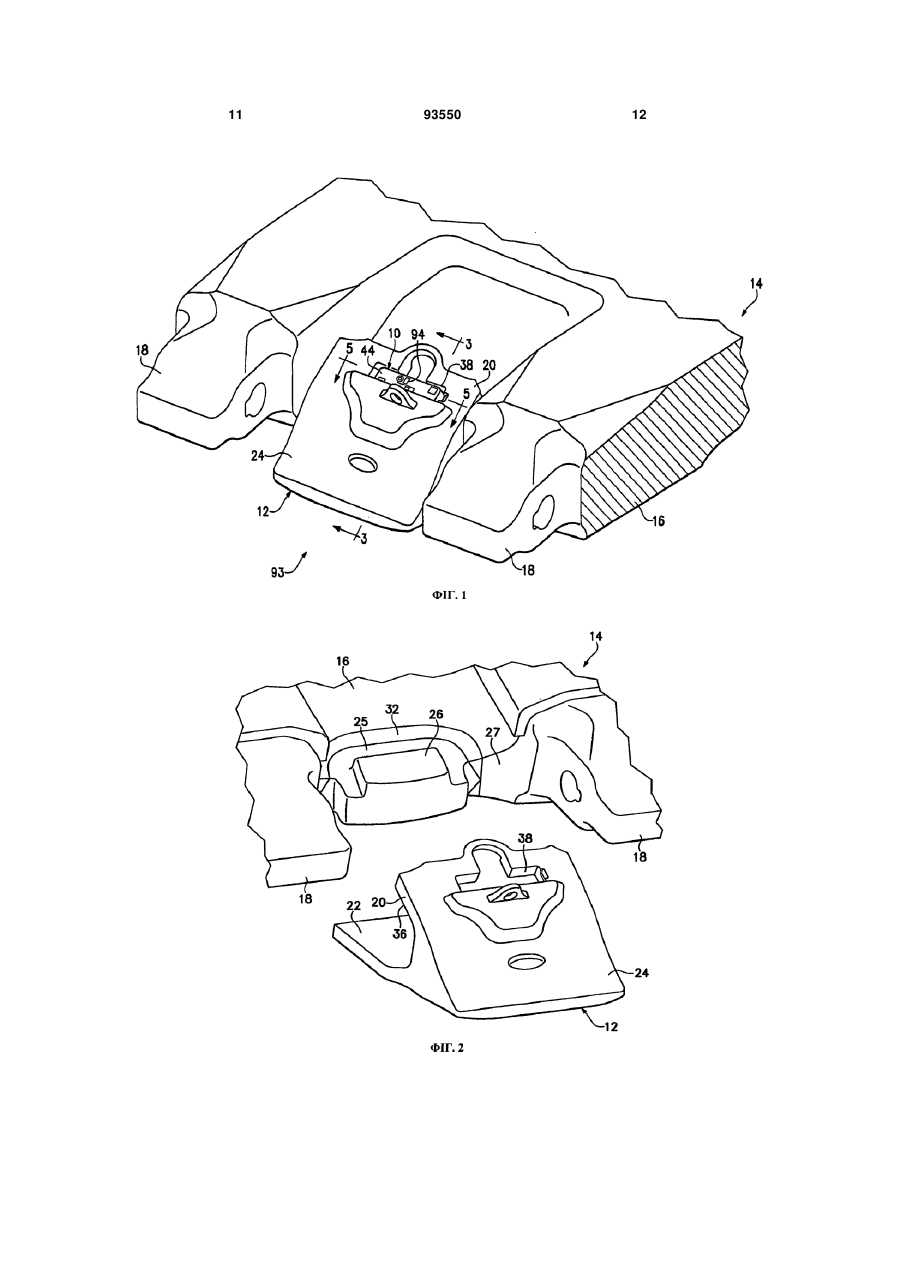

Замок для кріплення зношуваних деталей до землерийного устаткування та зношуваний вузол

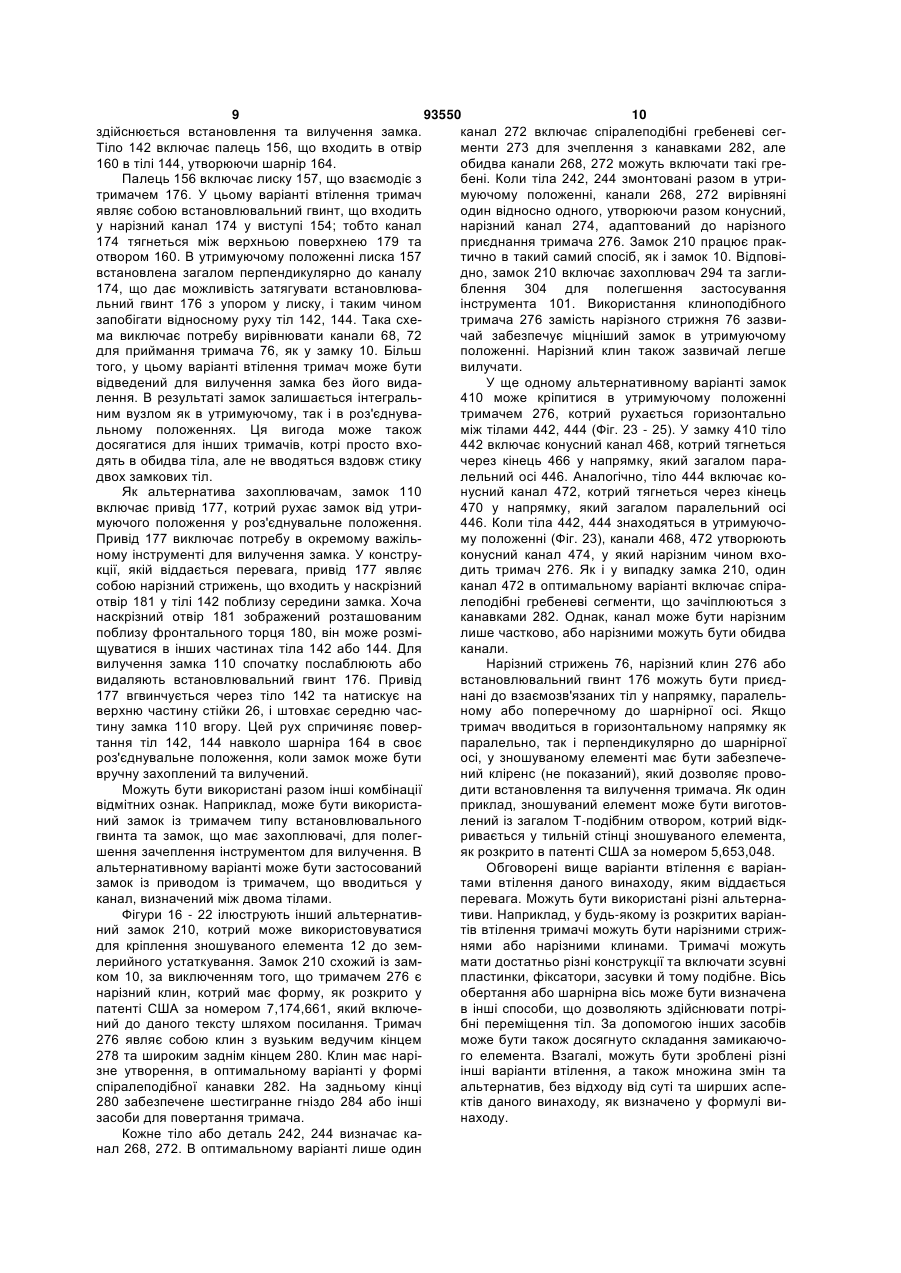

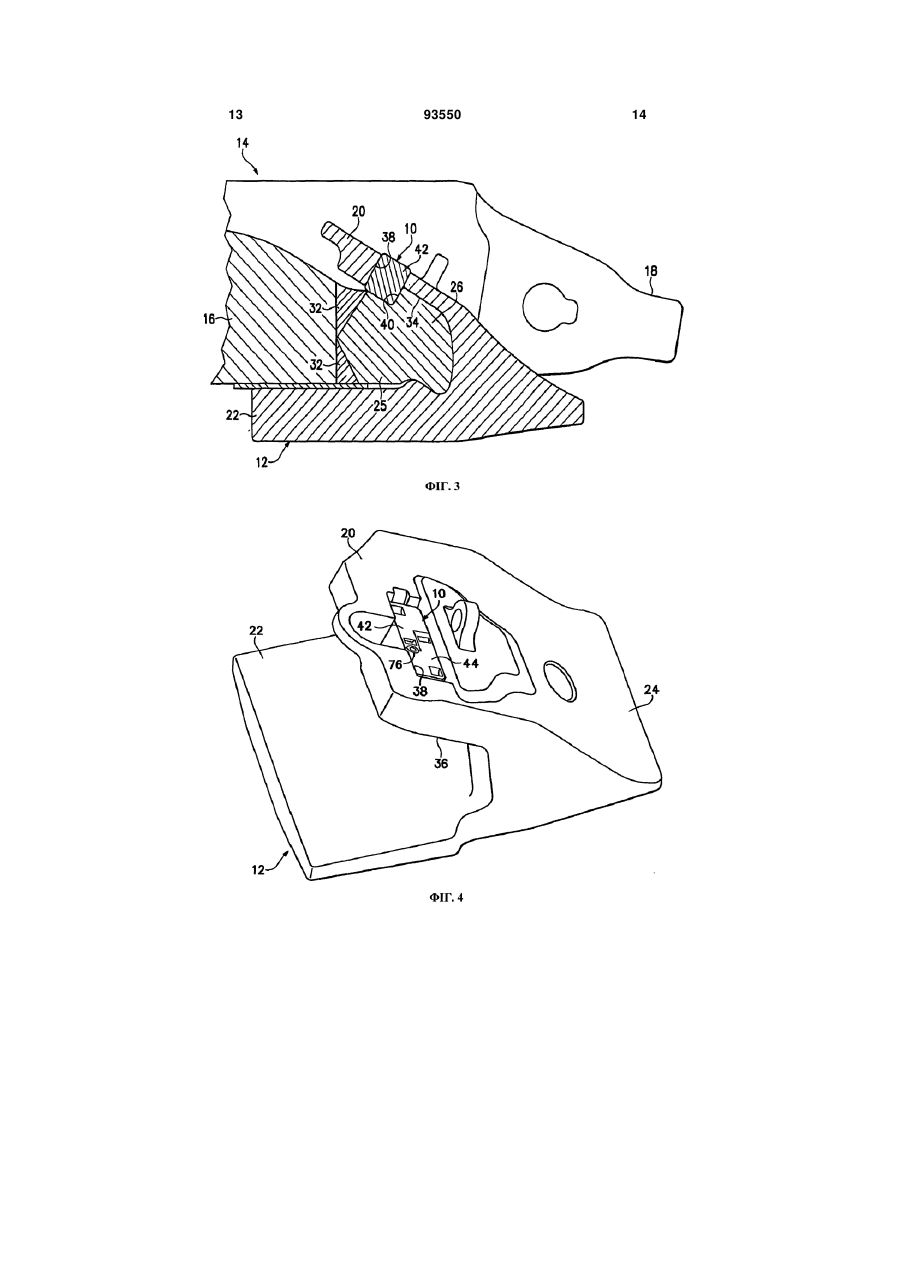

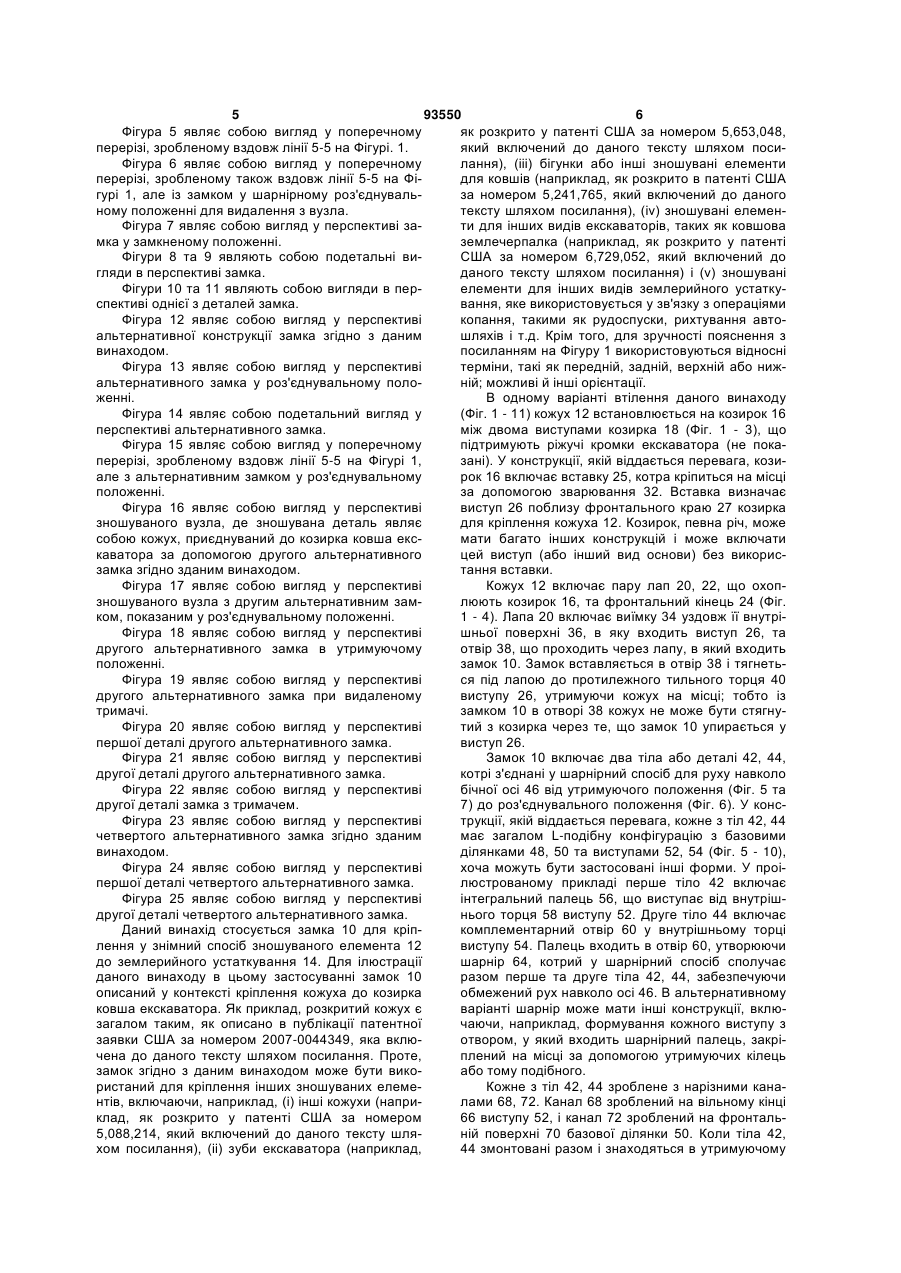

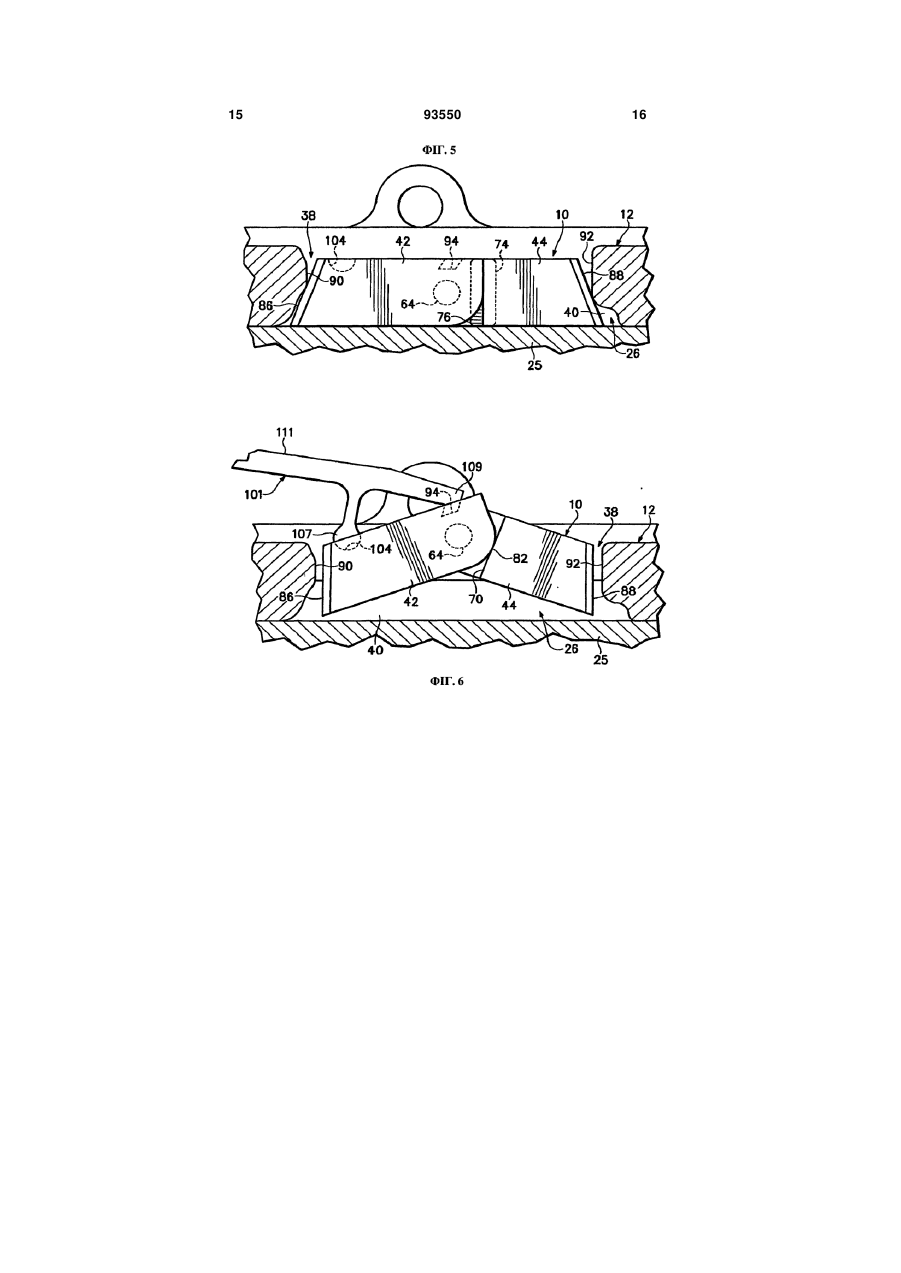

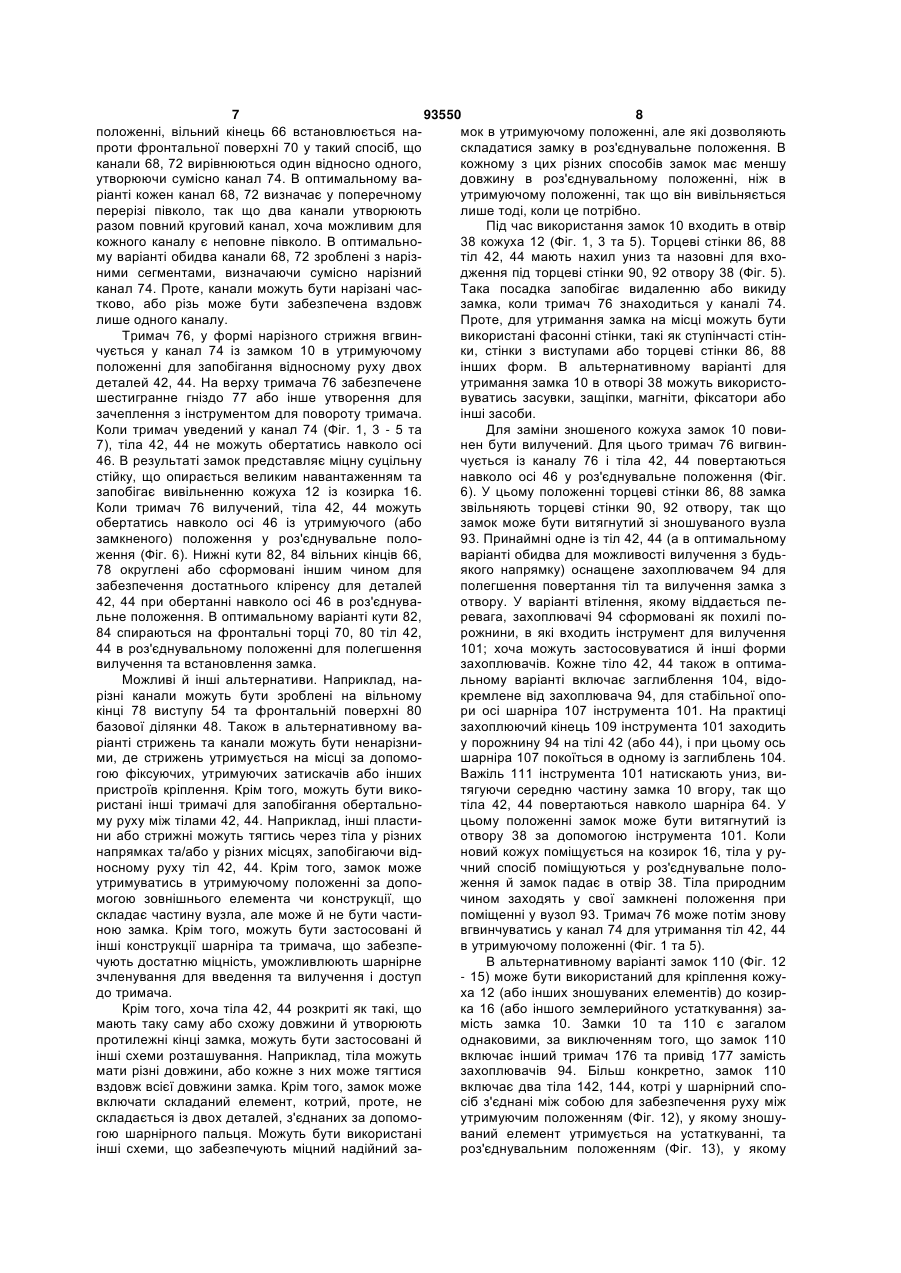

1. Замок для кріплення у знімний спосіб зношуваного елемента до землерийного устаткування, який включає пару тіл, кожне з яких має перший кінець та другий кінець, протилежний першому, причому тіла є взаємозв'язаними на кожному з їх перших кінців за допомогою з'єднання таким чином, що тіла можуть рухатись у шарнірний спосіб одне відносно одного навколо шарнірної осі, причому тіла виконані з можливістю переміщення між утримуючим положенням, коли замок утримує зношуваний елемент на устаткуванні, та роз'єднувальним положенням, коли замок може бути вилучений для надання можливості видалення зношуваного елемента з устаткування, і замок має довжину між другими кінцями тіл у напрямку, поперечному до шарнірної осі, яка є більшою в утримуючому положенні, ніж у роз'єднувальному положенні, та тримач, який слугує для зчеплення обох тіл в утримуючому положенні для запобігання переміщенню тіл у роз'єднувальне положення. 2. Замок за п. 1, який відрізняється тим, що тіла разом визначають канал між ними для приймання тримача в утримуючому положенні. 3. Замок за п. 2, який відрізняється тим, що канал та тримач є конусними і нарізними для зчеплення один з одним. 4. Замок за будь-яким з попередніх пунктів, який відрізняється тим, що включає принаймні один захоплювач для інструмента, котрий зачіплює принаймні одне з тіл, пересуваючи замок із утримуючого положення в роз'єднувальне положення. 2 (19) 1 3 Даний винахід стосується замків для кріплення зношуваних деталей до землерийного устаткування. Зношувані деталі звичайно приєднуються до землерийного устаткування, такого як екскаваторні ковші й тому подібного. Наприклад, зуби та захисний кожух монтують зазвичай уздовж ріжучої кромки ковша екскаватора для захисту ковша від зносу та для підсилення процесу копання. Такі зношувані вузли типово включають основу, зношуваний елемент та замок для прикріплення у знімний спосіб зношуваного елемента до основи. Основа кріпиться до устаткування як інтегральна частина устаткування, або як одна чи декілька деталей, що приєднані до устаткування шляхом зварювання або механічного з'єднання. Зношуваний елемент насаджується на основу. Змонтовані основа та зношуваний елемент разом визначають отвір, у який входить замок, для прикріплення у знімний спосіб зношуваного елемента до основи. Зношувані елементи для землерийного устаткування звичайно піддаються жорстким умовам та/або значним навантаженням. Відповідно, бажано, щоб замок був міцним для ефективного утримання зношуваного елемента на устаткуванні, стійким до викиду під час експлуатації, і легко вилучався за польових умов, коли виникає потреба у заміні зношуваного елемента. Було розроблено багато різних схем розміщення замків у спробі задовольнити зазначені вимоги зі змінними рівнями успіху. Даний винахід стосується вдосконалених замків для прикріплення зношуваних деталей до землерийного устаткування, котрі є міцними, зносостійкими, стійкими до викиду, котрі легко виготовляються при знижених витратах та є простими й безпечними у застосуванні. Згідно з одним аспектом даного винаходу, замок включає тіла, котрі взаємозв'язані для поворотного руху між утримуючим положенням, коли замок утримує зношуваний елемент на землерийному устаткуванні, та роз'єднувальним положенням, де замок дозволяє від'єднувати зношуваний елемент від устаткування. Згідно з одним із інших аспектів даного винаходу, замок має шарнірну конструкцію для руху від утримуючого положення до роз'єднувального положення. В утримуючому положенні замок визначає міцний палець, котрий розміщений всередині отвору у зношуваній деталі, для опору навантаженням, які прикладаються до зношуваної деталі під час застосування. У роз'єднувальному положенні за допомогою шарнірного з'єднання може здійснюватись легке видалення або встановлення замка із або у зношуваний вузол, дозволяючи тим самим здійснювати легку заміну зношеної деталі за польових умов. Згідно зі ще одним аспектом даного винаходу, корпус замка включає торцеві стінки, котрі мають таку форму, щоб взаємодіяти з боками отвору й запобігати у такий спосіб викиду замка під час експлуатації. В результаті цього утримання замка досягається за рахунок опору самого пальця й не 93550 4 залежить від рухомої засовки, магнітів, додаткового зварювання або інших окремих засобів, які потребують додаткових деталей, котрі можуть бути більш вразливими до викидання під час експлуатації. Згідно з одним із інших аспектів даного винаходу, замок виготовлений із двох тіл, котрі сполучені між собою за допомогою шарніра, котрий в оптимальному варіанті утворений із деталей, інтегральних з цими тілами. Ця конструкція зменшує кількість деталей, полегшує виготовлення, знижує витрати і зміцнює замок. В одному варіанті втілення, якому віддається перевага, одна деталь замка утворена з суцільним пальцем, тоді як інша деталь замка має комплементарний отвір. Згідно зі ще одним аспектом даного винаходу, замок є складаним для введення у та вилучення зі зношуваного вузла і включає тримач для запобігання складанню в утримуючому положенні та втраті замка і зношуваної деталі під час експлуатації. Згідно зі ще одним аспектом даного винаходу, замок включає тримач, котрий загвинчується у канал, що зчіплює обидві деталі. Тримач може мати багато інших конфігурацій. Лише як приклади, тримач може входити в обидві деталі, може бути введений вздовж стику між деталями та може тягтися в одному або множині напрямків. Тримач може також являти собою нарізний стрижень, клин або бути болтом, або мати інші конфігурації, що опираються обертанню чи складанню замка. В оптимальному варіанті тримач є легким у використанні й дозволяє здійснювати встановлення та вилучення без потреби у забиванні, що робить процес заміни більш легким та безпечним. Згідно зі ще одним аспектом даного винаходу, замок включає рухомі деталі, що закріплені в утримуючому положенні за допомогою нарізного клина. Згідно з одним із інших аспектів даного винаходу, замок обладнаний засобами для зчеплення та видалення замка зі зношуваного вузла. В одній конструкції замок включає захоплювач для зачеплення інструментом для маніпулювання замком. В альтернативній конструкції замок обладнаний приводом, що зчіплюється із замком для видалення останнього. В одній конструкції, якій віддається перевага, привід загвинчується через одне з тіл, спираючись на вузол, і переміщує замок за допомогою шарнірного з'єднання у роз'єднувальне положення. Фігура 1 являє собою вигляд у перспективі зношуваного вузла, де зношуваною деталлю є кожух, приєднаний до козирка ковша екскаватора за допомогою замка згідно з даним винаходом (козирок показаний лише частково). Фігура 2 являє собою подетальний вигляд у перспективі зношуваного вузла Фігури 1 без замка. Фігура 3 являє собою вигляд у поперечному перерізі, зробленому вздовж лінії 3-3 на Фігурі. 1. Фігура 4 являє собою вигляд у перспективі зношуваної деталі Фігури 1 із замком, що встановлений на місце. 5 93550 6 Фігура 5 являє собою вигляд у поперечному як розкрито у патенті США за номером 5,653,048, перерізі, зробленому вздовж лінії 5-5 на Фігурі. 1. який включений до даного тексту шляхом посиФігура 6 являє собою вигляд у поперечному лання), (ііі) бігунки або інші зношувані елементи перерізі, зробленому також вздовж лінії 5-5 на Фідля ковшів (наприклад, як розкрито в патенті США гурі 1, але із замком у шарнірному роз'єднувальза номером 5,241,765, який включений до даного ному положенні для видалення з вузла. тексту шляхом посилання), (iv) зношувані елеменФігура 7 являє собою вигляд у перспективі зати для інших видів екскаваторів, таких як ковшова мка у замкненому положенні. землечерпалка (наприклад, як розкрито у патенті Фігури 8 та 9 являють собою подетальні виСША за номером 6,729,052, який включений до гляди в перспективі замка. даного тексту шляхом посилання) і (ν) зношувані Фігури 10 та 11 являють собою вигляди в перелементи для інших видів землерийного устаткуспективі однієї з деталей замка. вання, яке використовується у зв'язку з операціями Фігура 12 являє собою вигляд у перспективі копання, такими як рудоспуски, рихтування автоальтернативної конструкції замка згідно з даним шляхів і т.д. Крім того, для зручності пояснення з винаходом. посиланням на Фігуру 1 використовуються відносні Фігура 13 являє собою вигляд у перспективі терміни, такі як передній, задній, верхній або нижальтернативного замка у роз'єднувальному полоній; можливі й інші орієнтації. женні. В одному варіанті втілення даного винаходу Фігура 14 являє собою подетальний вигляд у (Фіг. 1 - 11) кожух 12 встановлюється на козирок 16 перспективі альтернативного замка. між двома виступами козирка 18 (Фіг. 1 - 3), що Фігура 15 являє собою вигляд у поперечному підтримують ріжучі кромки екскаватора (не покаперерізі, зробленому вздовж лінії 5-5 на Фігурі 1, зані). У конструкції, якій віддається перевага, козиале з альтернативним замком у роз'єднувальному рок 16 включає вставку 25, котра кріпиться на місці положенні. за допомогою зварювання 32. Вставка визначає Фігура 16 являє собою вигляд у перспективі виступ 26 поблизу фронтального краю 27 козирка зношуваного вузла, де зношувана деталь являє для кріплення кожуха 12. Козирок, певна річ, може собою кожух, приєднуваний до козирка ковша ексмати багато інших конструкцій і може включати каватора за допомогою другого альтернативного цей виступ (або інший вид основи) без викорисзамка згідно зданим винаходом. тання вставки. Фігура 17 являє собою вигляд у перспективі Кожух 12 включає пару лап 20, 22, що охопзношуваного вузла з другим альтернативним замлюють козирок 16, та фронтальний кінець 24 (Фіг. ком, показаним у роз'єднувальному положенні. 1 - 4). Лапа 20 включає виїмку 34 уздовж її внутріФігура 18 являє собою вигляд у перспективі шньої поверхні 36, в яку входить виступ 26, та другого альтернативного замка в утримуючому отвір 38, що проходить через лапу, в який входить положенні. замок 10. Замок вставляється в отвір 38 і тягнетьФігура 19 являє собою вигляд у перспективі ся під лапою до протилежного тильного торця 40 другого альтернативного замка при видаленому виступу 26, утримуючи кожух на місці; тобто із тримачі. замком 10 в отворі 38 кожух не може бути стягнуФігура 20 являє собою вигляд у перспективі тий з козирка через те, що замок 10 упирається у першої деталі другого альтернативного замка. виступ 26. Фігура 21 являє собою вигляд у перспективі Замок 10 включає два тіла або деталі 42, 44, другої деталі другого альтернативного замка. котрі з'єднані у шарнірний спосіб для руху навколо Фігура 22 являє собою вигляд у перспективі бічної осі 46 від утримуючого положення (Фіг. 5 та другої деталі замка з тримачем. 7) до роз'єднувального положення (Фіг. 6). У консФігура 23 являє собою вигляд у перспективі трукції, якій віддається перевага, кожне з тіл 42, 44 четвертого альтернативного замка згідно зданим має загалом L-подібну конфігурацію з базовими винаходом. ділянками 48, 50 та виступами 52, 54 (Фіг. 5 - 10), Фігура 24 являє собою вигляд у перспективі хоча можуть бути застосовані інші форми. У проіпершої деталі четвертого альтернативного замка. люстрованому прикладі перше тіло 42 включає Фігура 25 являє собою вигляд у перспективі інтегральний палець 56, що виступає від внутрішдругої деталі четвертого альтернативного замка. нього торця 58 виступу 52. Друге тіло 44 включає Даний винахід стосується замка 10 для кріпкомплементарний отвір 60 у внутрішньому торці лення у знімний спосіб зношуваного елемента 12 виступу 54. Палець входить в отвір 60, утворюючи до землерийного устаткування 14. Для ілюстрації шарнір 64, котрий у шарнірний спосіб сполучає даного винаходу в цьому застосуванні замок 10 разом перше та друге тіла 42, 44, забезпечуючи описаний у контексті кріплення кожуха до козирка обмежений рух навколо осі 46. В альтернативному ковша екскаватора. Як приклад, розкритий кожух є варіанті шарнір може мати інші конструкції, вклюзагалом таким, як описано в публікації патентної чаючи, наприклад, формування кожного виступу з заявки США за номером 2007-0044349, яка вклюотвором, у який входить шарнірний палець, закрічена до даного тексту шляхом посилання. Проте, плений на місці за допомогою утримуючих кілець замок згідно з даним винаходом може бути викоабо тому подібного. ристаний для кріплення інших зношуваних елемеКожне з тіл 42, 44 зроблене з нарізними канантів, включаючи, наприклад, (і) інші кожухи (наприлами 68, 72. Канал 68 зроблений на вільному кінці клад, як розкрито у патенті США за номером 66 виступу 52, і канал 72 зроблений на фронталь5,088,214, який включений до даного тексту шляній поверхні 70 базової ділянки 50. Коли тіла 42, хом посилання), (іі) зуби екскаватора (наприклад, 44 змонтовані разом і знаходяться в утримуючому 7 93550 8 положенні, вільний кінець 66 встановлюється намок в утримуючому положенні, але які дозволяють проти фронтальної поверхні 70 у такий спосіб, що складатися замку в роз'єднувальне положення. В канали 68, 72 вирівнюються один відносно одного, кожному з цих різних способів замок має меншу утворюючи сумісно канал 74. В оптимальному вадовжину в роз'єднувальному положенні, ніж в ріанті кожен канал 68, 72 визначає у поперечному утримуючому положенні, так що він вивільняється перерізі півколо, так що два канали утворюють лише тоді, коли це потрібно. разом повний круговий канал, хоча можливим для Під час використання замок 10 входить в отвір кожного каналу є неповне півколо. В оптимально38 кожуха 12 (Фіг. 1, 3 та 5). Торцеві стінки 86, 88 му варіанті обидва канали 68, 72 зроблені з нарізтіл 42, 44 мають нахил униз та назовні для вхоними сегментами, визначаючи сумісно нарізний дження під торцеві стінки 90, 92 отвору 38 (Фіг. 5). канал 74. Проте, канали можуть бути нарізані часТака посадка запобігає видаленню або викиду тково, або різь може бути забезпечена вздовж замка, коли тримач 76 знаходиться у каналі 74. лише одного каналу. Проте, для утримання замка на місці можуть бути Тримач 76, у формі нарізного стрижня вгвинвикористані фасонні стінки, такі як ступінчасті стінчується у канал 74 із замком 10 в утримуючому ки, стінки з виступами або торцеві стінки 86, 88 положенні для запобігання відносному руху двох інших форм. В альтернативному варіанті для деталей 42, 44. На верху тримача 76 забезпечене утримання замка 10 в отворі 38 можуть використошестигранне гніздо 77 або інше утворення для вуватись засувки, защіпки, магніти, фіксатори або зачеплення з інструментом для повороту тримача. інші засоби. Коли тримач уведений у канал 74 (Фіг. 1, 3 - 5 та Для заміни зношеного кожуха замок 10 пови7), тіла 42, 44 не можуть обертатись навколо осі нен бути вилучений. Для цього тримач 76 вигвин46. В результаті замок представляє міцну суцільну чується із каналу 76 і тіла 42, 44 повертаються стійку, що опирається великим навантаженням та навколо осі 46 у роз'єднувальне положення (Фіг. запобігає вивільненню кожуха 12 із козирка 16. 6). У цьому положенні торцеві стінки 86, 88 замка Коли тримач 76 вилучений, тіла 42, 44 можуть звільняють торцеві стінки 90, 92 отвору, так що обертатись навколо осі 46 із утримуючого (або замок може бути витягнутий зі зношуваного вузла замкненого) положення у роз'єднувальне поло93. Принаймні одне із тіл 42, 44 (а в оптимальному ження (Фіг. 6). Нижні кути 82, 84 вільних кінців 66, варіанті обидва для можливості вилучення з будь78 округлені або сформовані іншим чином для якого напрямку) оснащене захоплювачем 94 для забезпечення достатнього кліренсу для деталей полегшення повертання тіл та вилучення замка з 42, 44 при обертанні навколо осі 46 в роз'єднуваотвору. У варіанті втілення, якому віддається пельне положення. В оптимальному варіанті кути 82, ревага, захоплювачі 94 сформовані як похилі по84 спираються на фронтальні торці 70, 80 тіл 42, рожнини, в які входить інструмент для вилучення 44 в роз'єднувальному положенні для полегшення 101; хоча можуть застосовуватися й інші форми вилучення та встановлення замка. захоплювачів. Кожне тіло 42, 44 також в оптимаМожливі й інші альтернативи. Наприклад, нальному варіанті включає заглиблення 104, відорізні канали можуть бути зроблені на вільному кремлене від захоплювача 94, для стабільної опокінці 78 виступу 54 та фронтальній поверхні 80 ри осі шарніра 107 інструмента 101. На практиці базової ділянки 48. Також в альтернативному вазахоплюючий кінець 109 інструмента 101 заходить ріанті стрижень та канали можуть бути ненарізниу порожнину 94 на тілі 42 (або 44), і при цьому ось ми, де стрижень утримується на місці за допомошарніра 107 покоїться в одному із заглиблень 104. гою фіксуючих, утримуючих затискачів або інших Важіль 111 інструмента 101 натискають униз, випристроїв кріплення. Крім того, можуть бути викотягуючи середню частину замка 10 вгору, так що ристані інші тримачі для запобігання обертальнотіла 42, 44 повертаються навколо шарніра 64. У му руху між тілами 42, 44. Наприклад, інші пластицьому положенні замок може бути витягнутий із ни або стрижні можуть тягтись через тіла у різних отвору 38 за допомогою інструмента 101. Коли напрямках та/або у різних місцях, запобігаючи відновий кожух поміщується на козирок 16, тіла у руносному руху тіл 42, 44. Крім того, замок може чний спосіб поміщуються у роз'єднувальне полоутримуватись в утримуючому положенні за допоження й замок падає в отвір 38. Тіла природним могою зовнішнього елемента чи конструкції, що чином заходять у свої замкнені положення при складає частину вузла, але може й не бути частипоміщенні у вузол 93. Тримач 76 може потім знову ною замка. Крім того, можуть бути застосовані й вгвинчуватись у канал 74 для утримання тіл 42, 44 інші конструкції шарніра та тримача, що забезпев утримуючому положенні (Фіг. 1 та 5). чують достатню міцність, уможливлюють шарнірне В альтернативному варіанті замок 110 (Фіг. 12 зчленування для введення та вилучення і доступ - 15) може бути використаний для кріплення кожудо тримача. ха 12 (або інших зношуваних елементів) до козирКрім того, хоча тіла 42, 44 розкриті як такі, що ка 16 (або іншого землерийного устаткування) замають таку саму або схожу довжини й утворюють мість замка 10. Замки 10 та 110 є загалом протилежні кінці замка, можуть бути застосовані й однаковими, за виключенням того, що замок 110 інші схеми розташування. Наприклад, тіла можуть включає інший тримач 176 та привід 177 замість мати різні довжини, або кожне з них може тягтися захоплювачів 94. Більш конкретно, замок 110 вздовж всієї довжини замка. Крім того, замок може включає два тіла 142, 144, котрі у шарнірний сповключати складаний елемент, котрий, проте, не сіб з'єднані між собою для забезпечення руху між складається із двох деталей, з'єднаних за допомоутримуючим положенням (Фіг. 12), у якому зношугою шарнірного пальця. Можуть бути використані ваний елемент утримується на устаткуванні, та інші схеми, що забезпечують міцний надійний зароз'єднувальним положенням (Фіг. 13), у якому 9 93550 10 здійснюється встановлення та вилучення замка. канал 272 включає спіралеподібні гребеневі сегТіло 142 включає палець 156, що входить в отвір менти 273 для зчеплення з канавками 282, але 160 в тілі 144, утворюючи шарнір 164. обидва канали 268, 272 можуть включати такі греПалець 156 включає лиску 157, що взаємодіє з бені. Коли тіла 242, 244 змонтовані разом в утритримачем 176. У цьому варіанті втілення тримач муючому положенні, канали 268, 272 вирівняні являє собою встановлювальний гвинт, що входить один відносно одного, утворюючи разом конусний, у нарізний канал 174 у виступі 154; тобто канал нарізний канал 274, адаптований до нарізного 174 тягнеться між верхньою поверхнею 179 та приєднання тримача 276. Замок 210 працює пракотвором 160. В утримуючому положенні лиска 157 тично в такий самий спосіб, як і замок 10. Відповівстановлена загалом перпендикулярно до каналу дно, замок 210 включає захоплювач 294 та загли174, що дає можливість затягувати встановлюваблення 304 для полегшення застосування льний гвинт 176 з упором у лиску, і таким чином інструмента 101. Використання клиноподібного запобігати відносному руху тіл 142, 144. Така схетримача 276 замість нарізного стрижня 76 зазвима виключає потребу вирівнювати канали 68, 72 чай забезпечує міцніший замок в утримуючому для приймання тримача 76, як у замку 10. Більш положенні. Нарізний клин також зазвичай легше того, у цьому варіанті втілення тримач може бути вилучати. відведений для вилучення замка без його видаУ ще одному альтернативному варіанті замок лення. В результаті замок залишається інтеграль410 може кріпитися в утримуючому положенні ним вузлом як в утримуючому, так і в роз'єднуватримачем 276, котрий рухається горизонтально льному положеннях. Ця вигода може також між тілами 442, 444 (Фіг. 23 - 25). У замку 410 тіло досягатися для інших тримачів, котрі просто вхо442 включає конусний канал 468, котрий тягнеться дять в обидва тіла, але не вводяться вздовж стику через кінець 466 у напрямку, який загалом парадвох замкових тіл. лельний осі 446. Аналогічно, тіло 444 включає коЯк альтернатива захоплювачам, замок 110 нусний канал 472, котрий тягнеться через кінець включає привід 177, котрий рухає замок від утри470 у напрямку, який загалом паралельний осі муючого положення у роз'єднувальне положення. 446. Коли тіла 442, 444 знаходяться в утримуючоПривід 177 виключає потребу в окремому важільму положенні (Фіг. 23), канали 468, 472 утворюють ному інструменті для вилучення замка. У конструконусний канал 474, у який нарізним чином вхокції, якій віддається перевага, привід 177 являє дить тримач 276. Як і у випадку замка 210, один собою нарізний стрижень, що входить у наскрізний канал 472 в оптимальному варіанті включає спіраотвір 181 у тілі 142 поблизу середини замка. Хоча леподібні гребеневі сегменти, що зачіплюються з наскрізний отвір 181 зображений розташованим канавками 282. Однак, канал може бути нарізним поблизу фронтального торця 180, він може розмілише частково, або нарізними можуть бути обидва щуватися в інших частинах тіла 142 або 144. Для канали. вилучення замка 110 спочатку послаблюють або Нарізний стрижень 76, нарізний клин 276 або видаляють встановлювальний гвинт 176. Привід встановлювальний гвинт 176 можуть бути приєд177 вгвинчується через тіло 142 та натискує на нані до взаємозв'язаних тіл у напрямку, паралельверхню частину стійки 26, і штовхає середню часному або поперечному до шарнірної осі. Якщо тину замка 110 вгору. Цей рух спричиняє повертримач вводиться в горизонтальному напрямку як тання тіл 142, 144 навколо шарніра 164 в своє паралельно, так і перпендикулярно до шарнірної роз'єднувальне положення, коли замок може бути осі, у зношуваному елементі має бути забезпечевручну захоплений та вилучений. ний кліренс (не показаний), який дозволяє провоМожуть бути використані разом інші комбінації дити встановлення та вилучення тримача. Як один відмітних ознак. Наприклад, може бути використаприклад, зношуваний елемент може бути виготовний замок із тримачем типу встановлювального лений із загалом Т-подібним отвором, котрий відкгвинта та замок, що має захоплювачі, для полегривається у тильній стінці зношуваного елемента, шення зачеплення інструментом для вилучення. В як розкрито в патенті США за номером 5,653,048. альтернативному варіанті може бути застосований Обговорені вище варіанти втілення є варіанзамок із приводом із тримачем, що вводиться у тами втілення даного винаходу, яким віддається канал, визначений між двома тілами. перевага. Можуть бути використані різні альтернаФігури 16 - 22 ілюструють інший альтернативтиви. Наприклад, у будь-якому із розкритих варіанний замок 210, котрий може використовуватися тів втілення тримачі можуть бути нарізними стриждля кріплення зношуваного елемента 12 до земнями або нарізними клинами. Тримачі можуть лерийного устаткування. Замок 210 схожий із заммати достатньо різні конструкції та включати зсувні ком 10, за виключенням того, що тримачем 276 є пластинки, фіксатори, засувки й тому подібне. Вісь нарізний клин, котрий має форму, як розкрито у обертання або шарнірна вісь може бути визначена патенті США за номером 7,174,661, який включев інші способи, що дозволяють здійснювати потріний до даного тексту шляхом посилання. Тримач бні переміщення тіл. За допомогою інших засобів 276 являє собою клин з вузьким ведучим кінцем може бути також досягнуто складання замикаючо278 та широким заднім кінцем 280. Клин має наріго елемента. Взагалі, можуть бути зроблені різні зне утворення, в оптимальному варіанті у формі інші варіанти втілення, а також множина змін та спіралеподібної канавки 282. На задньому кінці альтернатив, без відходу від суті та ширших аспе280 забезпечене шестигранне гніздо 284 або інші ктів даного винаходу, як визначено у формулі визасоби для повертання тримача. находу. Кожне тіло або деталь 242, 244 визначає канал 268, 272. В оптимальному варіанті лише один 11 93550 12 13 93550 14 15 93550 16 17 93550 18 19 93550 20 21 93550 22 23 93550 24 25 93550 26 27 Комп’ютерна верстка Л. Купенко 93550 Підписне 28 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
