Тримач спрацьовуваного наконечника для ударної дробарки з вертикальним валом і дробарка

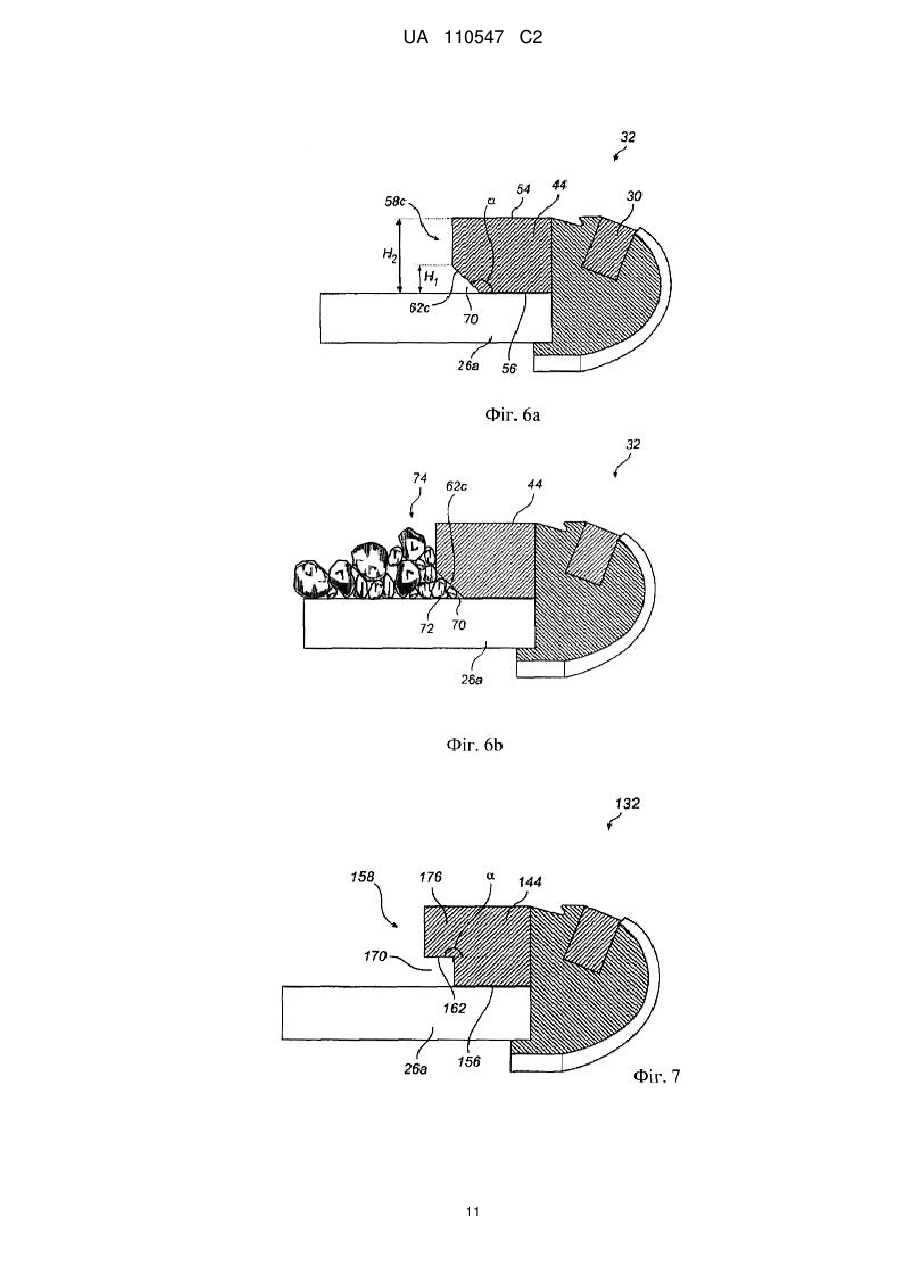

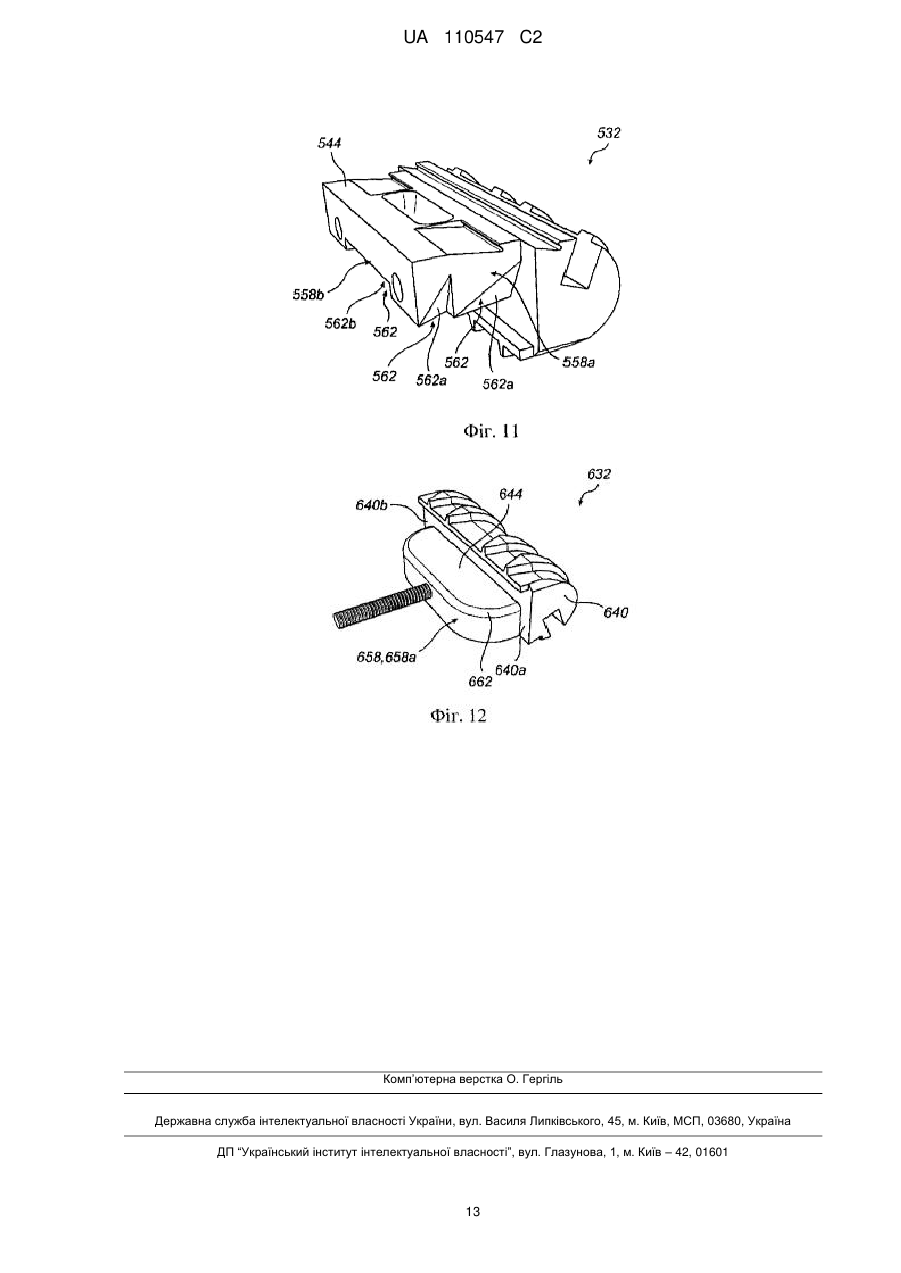

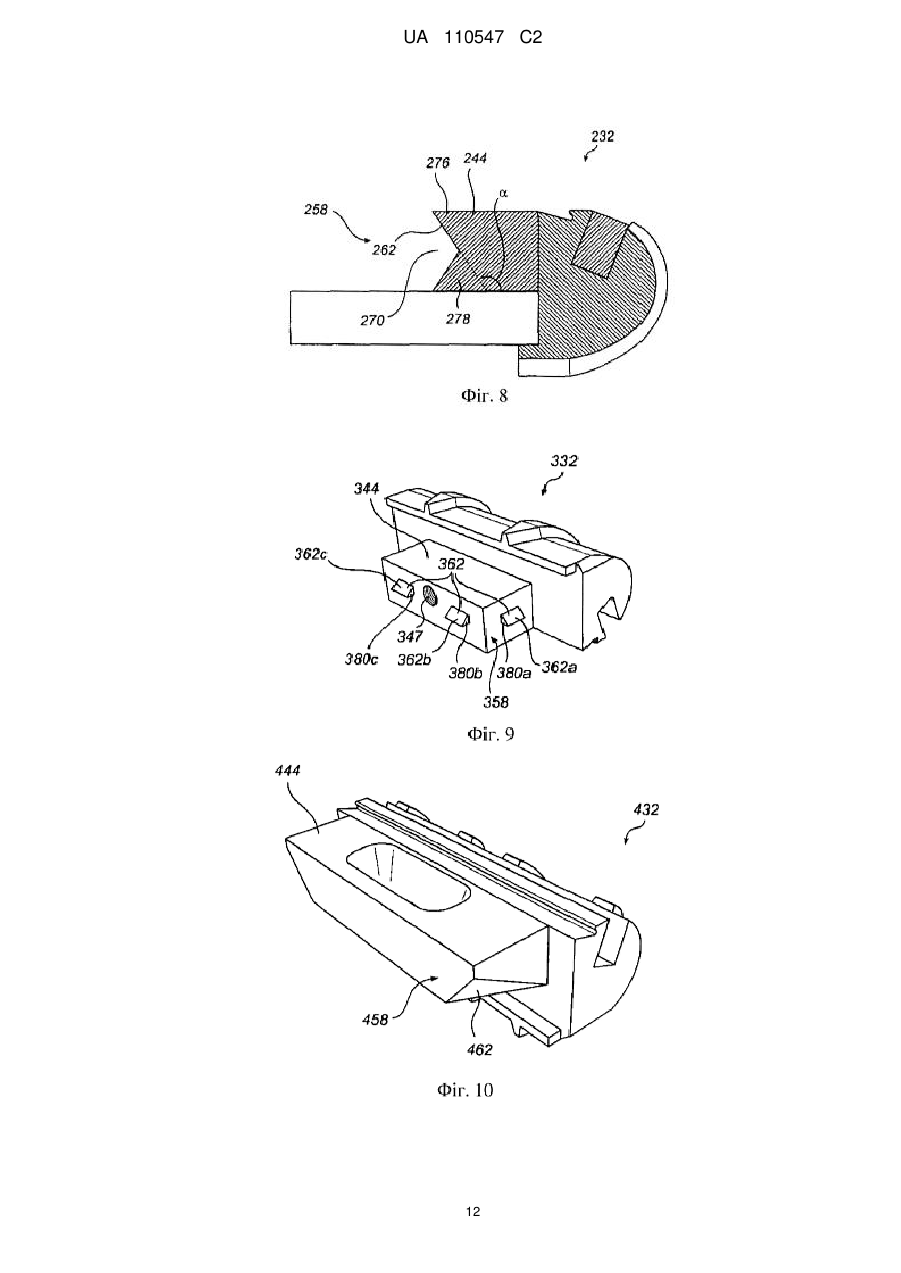

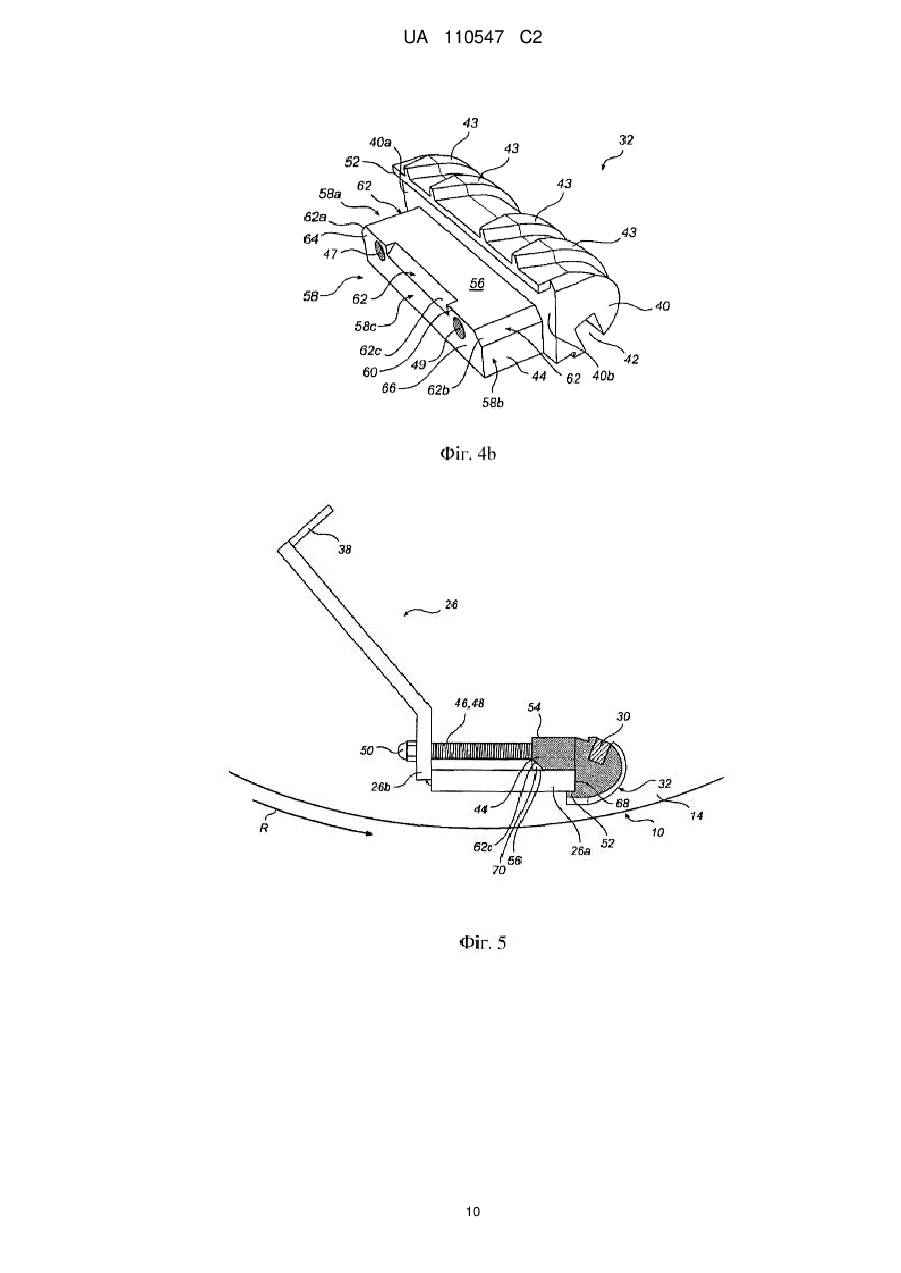

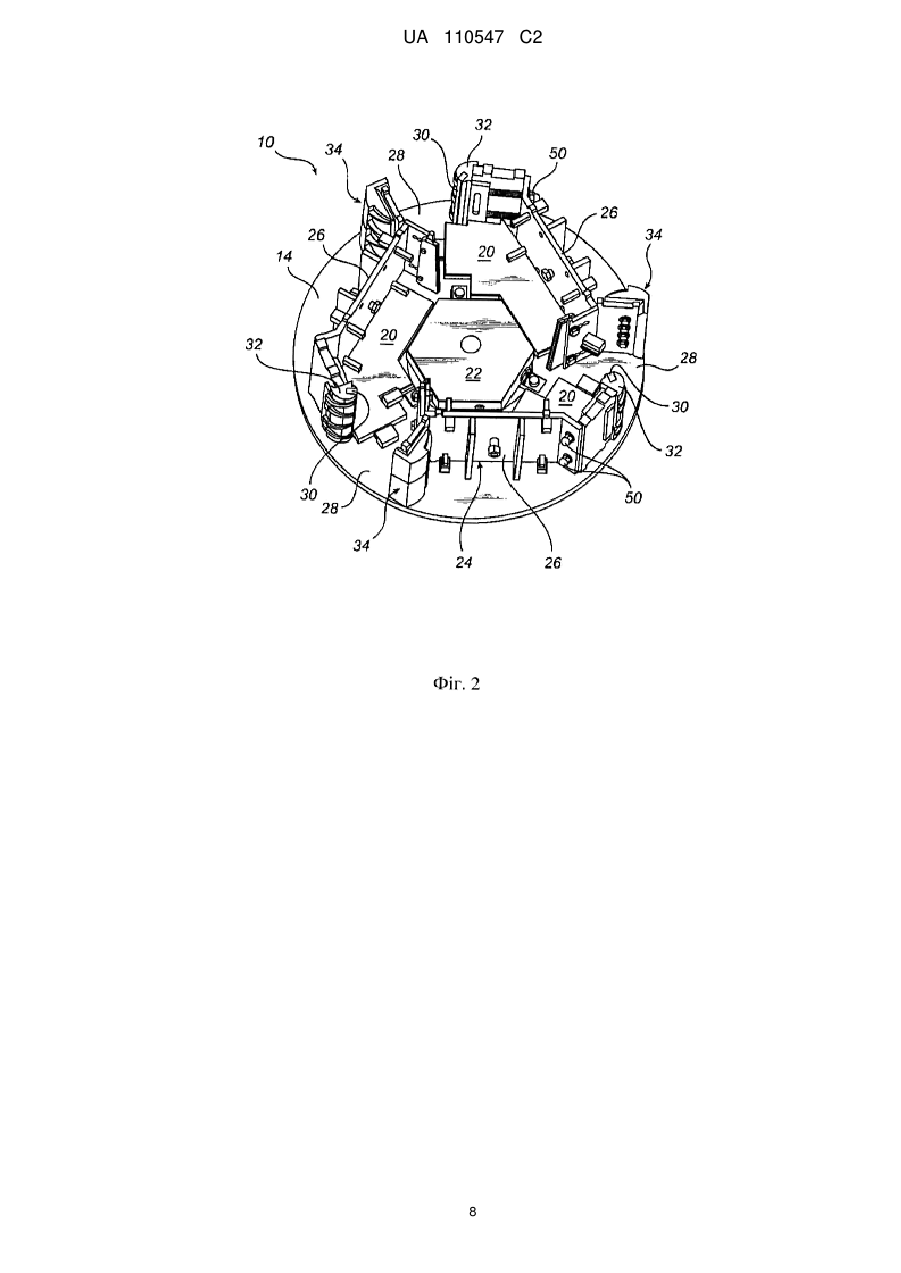

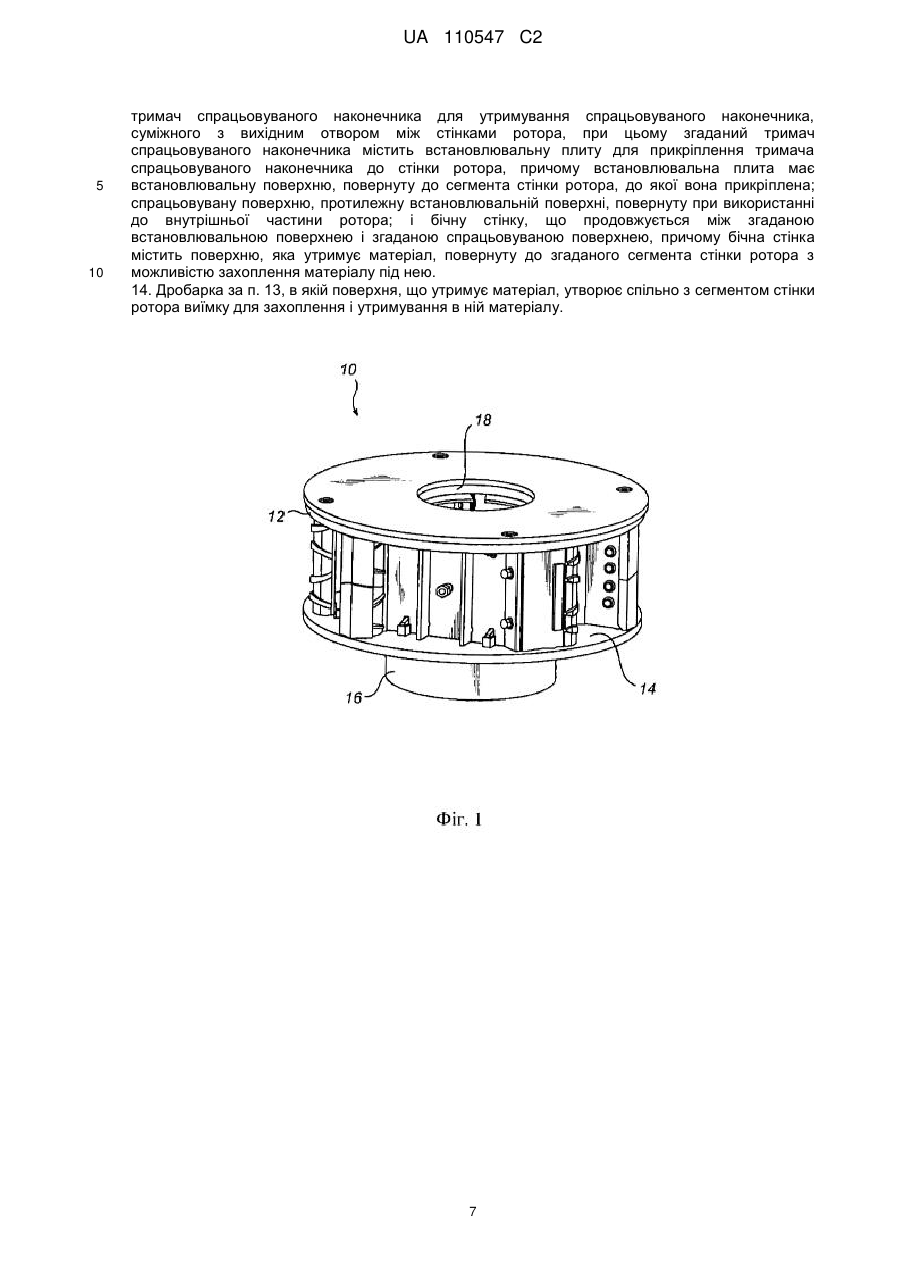

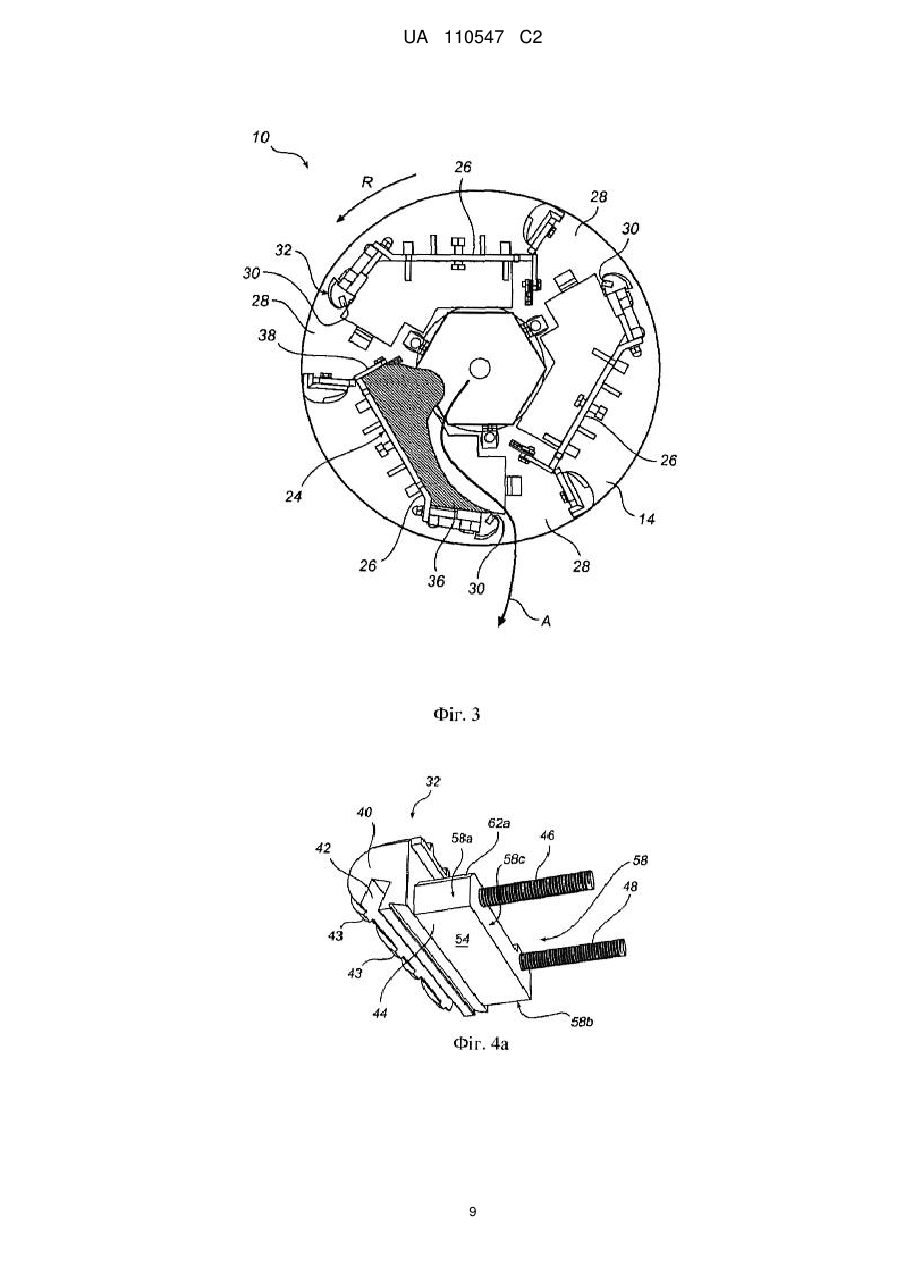

Реферат: Тримач спрацьовуваного наконечника для утримування зносостійкого наконечника, суміжного з вихідним отвором вертикальної стінки ротора дробарки ударної дії з вертикальним валом містить встановлювальну плиту (44) для прикріплення тримача (32) спрацьовуваного наконечника до згаданої стінки ротора, при цьому встановлювальна плита (44) має встановлювальну поверхню (56) з можливістю повернення до стінки ротора, до якої вона повинна бути прикріплена; спрацьовувану поверхню, перпендикулярну до встановлювальної поверхні (56), з можливістю повернення до внутрішньої частини ротора; і бічну стінку (58, 58ас), що продовжується між згаданою встановлювальною поверхнею (56) і згаданою спрацьовуваною поверхнею, причому бічна стінка (58, 58а-с) містить поверхню (62, 62а-с), що утримує матеріал, повернуту при використанні до згаданого сегмента стінки ротора, тим самим дозволяючи матеріалу захоплюватися під дією поверхні (62, 62а-с), яка утримує матеріал. UA 110547 C2 (12) UA 110547 C2 UA 110547 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки, до якої належить винахід Даний винахід стосується тримача спрацьовуваного наконечника для утримування зносостійкого наконечника, суміжного з вихідним отвором вертикальної стінки ротора ударної дробарки з вертикальним валом. Даний винахід також стосується способу зменшення швидкості спрацьовування такого ротора. Рівень техніки Дробарки ударної дії з вертикальним валом (VSI дробарки) використовуються в багатьох додатках для дроблення твердого матеріалу, такого як каміння, руда і т. д. VSI дробарка містить корпус і горизонтальний ротор, розміщений всередині корпусу. WO 2008133568 (A1) розкриває приклад ротора VSI дробарки. Матеріал, який повинен бути роздроблений, подається вертикальним чином на ротор, і за допомогою відцентрової сили обертовий ротор викидає матеріал до внутрішньої стінки корпусу. При співударянні зі стінкою корпусу матеріал дробиться до бажаного розміру. Стінка корпусу може бути забезпечена упорними плитами або може мати шар з утримуваного матеріалу, об який дробиться прискорений матеріал. Ротор VSI дробарки звичайно має горизонтальний верхній диск і горизонтальний нижній диск. Верхній диск має отвір для подачі матеріалу, що підлягає дробленню, в ротор таким чином, щоб матеріал опускався на нижній диск. Верхній і нижній диски є взаємопов'язаними за допомогою вертикальної стінки ротора, яка спрямовує матеріал до вихідних отворів для матеріалу біля периферії ротора. Вертикальна стінка ротора згідно з WO 2008133568 забезпечена рядом спрацьовуваних наконечників, суміжних з вихідними отворами в стінці ротора, для захисту стінки ротора від спрацьовування, зумовленого матеріалом, який залишає ротор з великою швидкістю. Спрацьовувані наконечники забезпечені ребрами, які спрямовують повітряний потік, для зниження спрацьовування спрацьовуваних наконечників і стінки ротора. Коли спрацьовувані наконечники стають спрацьованими, вони повинні бути замінені. Заміна спрацьовуваних частин вимагає, щоб VSI дробарка була зупинена на тривалий проміжок часу для технічного обслуговування. Суть винаходу Метою даного винаходу є рішення або щонайменше зменшення частини або всіх вищезазначених проблем. Для цього створений тримач спрацьовуваного наконечника для утримування спрацьовуваного наконечника, суміжного з вихідним отвором вертикальної стінки ротора VSI дробарки, при цьому тримач спрацьовуваного наконечника містить встановлювальну плиту для прикріплення тримача спрацьовуваного наконечника до згаданої стінки ротора, причому встановлювальна плита має встановлювальну поверхню з можливістю повернення до сегмента стінки ротора, до якого вона повинна бути прикріплена; спрацьовувану поверхню, протилежну встановлювальній поверхні, з можливістю повернення до внутрішньої частини ротора; і бічну стінку, що продовжується між згаданою встановлювальною поверхнею і згаданою спрацьовуваною поверхнею, причому бічна стінка містить поверхню, яка утримує матеріал, повернуту при використанні до згаданого сегмента стінки ротора, тим самим дозволяючи матеріалу бути захопленим під дією поверхні, яка утримує матеріал. При використанні такого тримача спрацьовуваного наконечника в VSI дробарці матеріал, що підлягає дробленню, може міцно захоплюватися між поверхнею, яка утримує матеріал, і стінкою ротора або між поверхнею, яка утримує матеріал, й іншою ділянкою бічної стінки, залежно від конкретного випадку. Захоплений матеріал буде допомагати утворювати і утримувати шар матеріалу на стінці ротора таким чином, щоб спрацьовування стінки ротора зменшувалося. Шар матеріалу також буде знижувати спрацьовування тримача спрацьовуваного наконечника і спрацьовуваного наконечника. Внаслідок цього може бути передбачене збільшення інтервалу між технічними обслуговуваннями дробарки. Згідно з варіантом здійснення щонайменше ділянка поверхні, що утримує матеріал, має форму у вигляді скосу бічної стінки. Такий варіант здійснення є простим у виготовленні і стійким до спрацьовування. Згідно з варіантом здійснення щонайменше ділянка поверхні, що утримує матеріал, утворює кут більше 100° з встановлювальною поверхнею. Такий кут передбачає збільшення здатності поверхні, яка утримує матеріал, захоплювати і утримувати матеріал, який підлягає дробленню. Згідно з варіантом здійснення щонайменше ділянка поверхні, що утримує матеріал, виконана з можливістю утворення, разом з сегментом стінки ротора, виїмки, що має глибину, яка перевищує 10 мм. Така глибина передбачає збільшення можливості поверхні, що утримує матеріал, захоплювати і утримувати матеріал, який підлягає дробленню. Згідно з варіантом здійснення щонайменше ділянка поверхні, що утримує матеріал, виконана у вигляді виступу, який продовжується від бічної стінки. 1 UA 110547 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з варіантом здійснення, поверхня, що утримує матеріал, продовжується по довжині щонайменше на 1/3 довжини бічної стінки. Така довжина передбачає збільшення здатності поверхні, що утримує матеріал, захоплювати і утримувати матеріал, який підлягає дробленню. Згідно з варіантом здійснення щонайменше ділянка поверхні, що утримує матеріал, продовжується по довжині щонайменше на 1/3 висоти бічної стінки. Це передбачає збільшення можливості поверхні, що утримує матеріал, захоплювати і утримувати матеріал, який підлягає дробленню. Згідно з варіантом здійснення щонайменше ділянка поверхні, що втримує матеріал, продовжується по висоті менше 80 % від висоти бічної стінки. Тим самим забезпечується цілісність поверхні спрацьовування з можливістю виконання тримача спрацьовуваного наконечника більш стійким до спрацьовування. Згідно з варіантом здійснення, поверхня, яка утримує матеріал, сконфігурована з можливістю безпосереднього повернення до сегмента стінки ротора. Такий тримач спрацьовуваного наконечника є відносно простим у виготовленні, при цьому забезпечуючи високу здатність захоплення матеріалу. Згідно з варіантом здійснення, бічна стінка містить три по суті прямих сегменти бічної стінки, причому кожний сегмент бічної стінки забезпечений поверхнею, що утримує матеріал, повернутою при використанні до згаданого сегмента стінки ротора. Згідно з варіантом здійснення, площа спрацьовуваної поверхні щонайменше на 3 % більша площі встановлювальної поверхні. Це передбачає збільшення здатності поверхні, що утримує матеріал, захоплювати і утримувати матеріал, який підлягає дробленню. Згідно з варіантом здійснення, встановлювальна плита забезпечена кріпильною конструкцією для прикріплення тримача спрацьовуваного наконечника до стінки ротора, причому кріпильна конструкція розміщена на нескошеній ділянці бічної стінки. Таке конструктивне виконання передбачає максимальну міцність кріпильної конструкції. Згідно з іншим аспектом даного винаходу, частина або всі з вищезазначених проблем вирішені або щонайменше зменшені за допомогою способу зменшення швидкості спрацьовування ротора VSI дробарки, при цьому згаданий ротор містить тримач спрацьовуваного наконечника, прикріплений до стінки ротора за допомогою встановлювальної плити, що має спрацьовувану поверхню і протилежну до спрацьовуваної поверхні встановлювальну поверхню, повернуту до сегмента стінки ротора, причому спосіб містить захоплювання матеріалу, що підлягає дробленню, між сегментом стінки ротора і поверхнею, яка утримує матеріал, розміщеною на бічній стінці встановлювальної плити і повернутою до сегмента стінки ротора. Тим самим, захоплений матеріал, який підлягає дробленню, буде щонайменше частково захищати ротор від спрацьовування. Короткий опис креслень Вищеописані, також як і додаткові цілі, ознаки і переваги даного винаходу будуть зрозуміліші за допомогою наступного ілюстративного і необмежувального докладного опису переважних варіантів здійснення даного винаходу за допомогою посилання на прикладені креслення, на яких однакові посилальні позиції будуть використовуватися для подібних елементів, де: фіг. 1 являє собою тривимірний вигляд і зображує ротор для VSI дробарки; фіг. 2 являє собою тривимірний вигляд і зображує ротор згідно з фіг. 1 з видаленим верхнім диском; фіг. 3 зображує вигляд згідно з фіг. 2, видимий зверху в двовимірній перспективі; фіг. 4а являє собою тривимірний вигляд тримача спрацьовуваного наконечника відповідно до першого варіанта здійснення; фіг. 4b являє собою інший тривимірний вигляд тримача спрацьовуваного наконечника згідно з фіг. 4а; фіг. 5 являє собою схематичний вигляд в розрізі, видимий зверху, елемента ротора згідно з фіг. 3, при цьому забезпечений тримачем спрацьовуваного наконечника згідно з фіг. 4а- b; фіг. 6а являє собою схематичний вигляд в розрізі, видимий зверху, тримача спрацьовуваного наконечника згідно з фіг. 1-5, встановленого на стінці ротора; фіг. 6b відповідає вигляду, показаному на фіг. 6а, та ілюструє тримач спрацьовуваного наконечника, коли матеріал, що підлягає дробленню, знаходиться в дробарці; фіг. 7 являє собою схематичний вигляд в розрізі, видимий зверху, згідно з другим варіантом здійснення тримача спрацьовуваного наконечника, встановленого на стінці ротора; фіг. 8 являє собою схематичний вигляд в розрізі, видимий зверху, згідно з третім варіантом здійснення тримача спрацьовуваного наконечника, встановленого на стінці ротора; фіг. 9 являє собою вигляд в перспективі згідно з четвертим варіантом здійснення тримача спрацьовуваного наконечника; 2 UA 110547 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 10 являє собою вигляд в перспективі згідно з п'ятим варіантом здійснення тримача спрацьовуваного наконечника; фіг. 11 являє собою вигляд в перспективі згідно з шостим варіантом здійснення тримача спрацьовуваного наконечника; фіг. 12 являє собою вигляд в перспективі згідно з сьомим варіантом здійснення тримача спрацьовуваного наконечника. Докладний опис зразкових варіантів здійснення Фіг. 1 зображує ротор 10 для використання в дробарці ударної дії з вертикальним валом, тобто VSI дробарці. Ротор 10 має кришку у вигляді горизонтального верхнього диска 12 і основу у вигляді горизонтального нижнього диска 14. Нижній диск 14 має маточину 16, яка приварена до диска 14. Маточина 16 підлягає приєднанню до вала (не показаний) з можливістю обертання ротора 10 всередині корпусу VSI дробарки. Верхній диск 12 має центральний отвір 18, через який матеріал, що підлягає дробленню, може подаватися в ротор 10. Як показано на фіг. 2, нижній диск 14 захищений від спрацьовування за допомогою нижніх спрацьовуваних плит 20. Розподільна плита 22 прикріплена до центра нижнього диска 14. Розподільна плита 22 розподіляє матеріал, який подається через отвір 18 у верхньому диску 12 (фіг. 1). Верхній і нижній диски 12, 14 розділені і утримуються разом за допомогою вертикальної стінової конструкції 24 ротора, яка розділена на три окремі стінки 26 ротора. Зазори між стінками 26 ротора визначають вихідні отвори 28, через які матеріал може викидатися до стінки корпусу (не показана). На кожному вихідному отворі 28 відповідна стінка 26 ротора захищена від спрацьовування за допомогою спрацьовуваного наконечника 30, розміщеного на передньому краї відповідної стінки 26 ротора. Кожний спрацьовуваний наконечник 30 прикріплений до відповідної стінки 26 ротора за допомогою тримача 32 спрацьовуваного наконечника, який буде додатково описаний нижче. Кожна стінка 26 ротора також забезпечена відповідною парою 34 порожнистих спрацьовуваних плит, які захищають ротор 10 і, зокрема, спрацьовувані наконечники 30 від матеріалу, що відскакує від стінки корпусу, і від матеріалу, який викидається, і зваженого дрібного пилу, що обертається біля ротора 10. Фіг. 3 зображує ротор 10, видимий зверху, і в роботі. Для зрозумілості верхній диск 12 не показаний на фіг. 3. Стрілка R указує напрямок обертання ротора 10 під час роботи VSI дробарки. Під час роботи ротора 10 утворюється шар 36 матеріалу всередині ротора 10 близько кожної з трьох стінок 26 ротора. На фіг. 3 показаний тільки шар 36, розміщений суміжно з однією зі стінок 26 ротора. Шар 36, який складається з матеріалу, який був поданий на ротор 10 і потім був захоплений всередині нього, продовжується від задньої опорної плити 38 до спрацьовуваного наконечника 30. Шар 36 захищає стінку 26 ротора і спрацьовуваний наконечник 30 від спрацьовування і забезпечує відповідний напрямок для матеріалу, що викидається. Шар 36 матеріалу утворює аутогенну поверхню спрацьовування, яка регенерується по мірі збільшення кількості матеріалу, що подається в дробарку. Стрілка А описує типову траєкторію шматка каменя, що подається в ротор 10 через центральний отвір 18 і, що викидається через вихідний отвір 28. Фіг. 4а і 4b ілюструють перший варіант здійснення тримача 32 спрацьовуваного наконечника. Тримач 32 спрацьовуваного наконечника має спрацьовуване тіло 40 з видовженою виїмкою 42, в якій повинен бути розміщений спрацьовуваний наконечник 30 (фіг. 2). Спрацьовуваний наконечник 30, який звичайно містить твердий матеріал, такий як карбід вольфраму, може, наприклад, бути приварений або приклеєний до спрацьовуваного тіла 40. Ребра 43 продовжуються упоперек спрацьовуваного тіла 40 і служать для утворення нерегулярного турбулентного повітряного потоку поруч зі спрацьовуваного наконечником 30 за допомогою способу, описаного детальніше в WO 2008/133568, таким чином, щоб абразивна дія насиченого пилом повітря, що йде за спрацьовуваним наконечником 30, була зведена до мінімуму. Встановлювальна плита 44, яка являє собою плоску прямокутну плиту з можливістю прикріплення тримача 32 спрацьовуваного наконечника до вертикальної стінки 26 ротора 10, прикріплюється до спрацьовуваного тіла 40. Два нарізних стрижні 46, 48 (фіг. 4а) продовжуються від одного кінця встановлювальної плити 44. За допомогою цих двох стрижнів 46, 48 тримач 32 спрацьовуваного наконечника може бути прикріплений до стінки 26 ротора і зафіксований за допомогою гайок 50 (фіг. 2). Фіг. 4b ілюструє тримач 32 спрацьовуваного наконечника без нарізних стрижнів 46, 48, замість цього показуючи пару нарізних отворів 47, 49 для вміщення нарізних стрижнів 46, 48 згідно з фіг. 4а. Утримуючий фланець 52, що продовжується від спрацьовуваного тіла 40 на деякій відстані і в тому ж основному напрямку, що і встановлювальна плита 44, служить для захоплення і утримання стінки 26 ротора за 3 UA 110547 C2 5 10 15 20 25 30 35 40 45 50 55 допомогою способу, який буде проілюстрований детальніше на фіг. 5. Знову з посиланням на фіг. 4а-b встановлювальна плита має спрацьовувану поверхню 54 (фіг. 4а), яка повернута до внутрішньої частини ротора 10 при прикріпленні тримача 32 спрацьовуваного наконечника до стінової конструкції 24 ротора і, яка піддається спрацюванню в будь-якому місці, в якому вона не захищена за допомогою шару 36 матеріалу (фіг. 3). Встановлювальна плита 44 також має встановлювальну поверхню 56 (фіг. 4b), яка спирається на поверхню стінки 26 ротора, коли тримач 32 спрацьовуваного наконечника прикріплюється до конструкції 24 стінки ротора. Перший сегмент 58а бічної стінки, другий сегмент 58b бічної стінки і третій сегмент 58с бічної стінки продовжуються між встановлювальною поверхнею 56 і спрацьовуваною поверхнею 54. Разом сегменти 58а-с бічних стінок утворюють бічну стінку 58, що продовжується від положення 40а спрацьовуваного тіла 40 і назад знову до спрацьовуваного тіла 40 в положенні 40b, при цьому довжина бічної стінки визначається довжиною її проекції на площину встановлювальної поверхні 56. Бічна стінка 58 і встановлювальна поверхня 56 перетинаються вздовж краю 60, який частково скошується з можливістю утворення, на кожній стороні сегмента 58а-с бічної стінки, відповідної скошеної поверхні 62а-с, що утримує матеріал. Поверхні 62а-с, які утримують матеріал, розміщені під кутом відносно нескошених ділянок відповідних сегментів 58а-с бічної стінки і виконані з можливістю утворення виїмки, що йде вздовж відповідного сегмента 58а-с бічної стінки, коли тримач 32 спрацьовуваного наконечника прикріплений до стінки 26 ротора, разом зі стінкою 26 ротора. Дві ділянки 64, 66 вздовж довжини третього сегмента 58с бічної стінки є нескошеними для того, щоб забезпечити максимальну цілісність і міцність нарізних отворів 47, 49. У варіанті здійснення згідно з фіг. 4а-b поверхні 62а-с, що утримують матеріал, разом утворюють загальну поверхню 62, яка утримує матеріал, що продовжується вздовж близько 80 % довжини бічної стінки 58. Навіть якщо немає необхідності, переважно, що поверхня 62, яка утримує матеріал, продовжується щонайменше вздовж близько 1/3 довжини бічної поверхні. Вигляд зверху згідно з фіг. 5 детально ілюструє, як тримач 32 спрацьовуваного наконечника прикріплений до стінки 26 ротора. Встановлювальна поверхня 56 встановлювальної плити 44 знаходиться і спирається на перший сегмент 26а стінки 26 ротора таким чином, щоб утримуючий фланець 52 тримача 32 спрацьовуваного наконечника захоплював край 68 стінки 26 ротора. Нарізні стрижні 46, 48 проходять через другий сегмент 26b стінки 26 ротора, і гайки 50 затягнуті на нарізних стрижнях 46, 48 так, щоб утримуючий фланець 52 міцно захоплював край 68 і стінку 26 ротора. Переріз згідно з фіг. 5 також зображує виїмку 70, утворену поверхнею 62с, що утримує матеріал, і першим сегментом 26а стінки 26 ротора. Переважно, що виїмка 70 має щонайменше 10 мм в глибину. Хоча на фіг. 5 не показано, потрібно розуміти, що поверхні 62а-b, які утримують матеріал (фіг. 4ф-b), також утворюють, разом зі стінкою 26 ротора, подібні поглиблення. Збільшений вигляд згідно з фіг. 6а ілюструє встановлювальну плиту 44 детальніше. Для зрозумілості нарізні стрижні 46, 48 не показані. Поверхня 62с, що утримує матеріал, третього сегмента 58с бічної стінки повернута до першого сегмента 26а стінки 26 ротора і утворює кут  близько 135° зі встановлювальною поверхнею 56. Хоча будь-який кут , який більший 90°, буде допомагати утримувати шар 36 матеріалу на стінці 26 ротора, переважно, щоб кут  був більший 100° і навіть більш переважно більший 120°. З точки зору захоплення матеріалу переважно, хоча і необов'язково, щоб висота Н1 поверхні 62с, що утримує матеріал, над першим сегментом 26а стінки 26 ротора була щонайменше 1/3 загальної висоти Н2 встановлювальної плити 44. З точки зору тривалості терміну служби також переважно, щоб висота Н1 поверхні 62с, що утримує матеріал, над першим сегментом 26а стінки 26 ротора була меншою 80 % загальної висоти Н2 встановлювальної плити 44 так, щоб виїмка 70 не дуже розміцнювала спрацьовувану поверхню 54. Поверхня 62с, яка утримує матеріал, згідно з фіг. 6а, повернута безпосередньо до першого сегмента 26а стінки 26 ротора, тобто немає проміжних конструкцій або компонентів між поверхнею 62с, що утримує матеріал, і першим сегментом 26а стінки 26 ротора, як видно вздовж напрямку, перпендикулярного до першого сегмента 26а стінки 26 ротора. Хоча не показано в перерізі згідно з фіг. 6а, поверхні 62а-b, що утримують матеріал, першого і другого сегментів 58a-b бічної стінки також скошені таким же чином, з урахуванням необхідних змін, як і третя поверхня 62с, що утримує матеріал. Фіг. 6b зображує функцію поверхні 62с, що утримує матеріал, коли матеріал, що підлягає дробленню, знаходиться в роторі 10. Шматки 72 матеріалу, що підлягає дробленню, захоплені і заклинені між поверхнею 62с, яка утримує матеріал, і першим сегментом 26а стінки 26 ротора. Шматки 72 матеріалу утворюють нерівну, структуровану поверхню 74, повернуту до внутрішньої 4 UA 110547 C2 5 10 15 20 25 30 35 40 45 50 55 частини ротора 10, за допомогою чого, яка допомагає запобігти ковзанню шару 36 матеріалу (фіг. 3) вздовж спрацьовуваного наконечника 30 і виходу з ротора 10. Фіг. 7 ілюструє другий варіант здійснення встановлювальної плити 144 тримача 132 спрацьовуваного наконечника. Встановлювальна плита 144 має бічну стінку 158, що містить поверхню 162, яка утримує матеріал. Знову ж поверхня 162, що утримує матеріал, безпосередньо повернута до стінки 26а ротора, повернутої до встановлювальної поверхні 156. У варіанті здійснення згідно з фіг. 7 поверхня 162, яка утримує матеріал, є паралельною, тобто утворює кут  в 180° зі встановлювальною поверхнею 156. Поверхня 162, яка утримує матеріал, може бути видна як скіс бічної стінки 158 або як виконана у вигляді виступу 176, що продовжується від бічної стінки 158; це лише справа смаку. Фіг. 8 зображує третій варіант здійснення встановлювальної плити 244 тримача 232 спрацьовуваного наконечника. Знову ж встановлювальна плита 244 має бічну стінку 258, що містить поверхню 262, яка втримує матеріал. На відміну від варіантів здійснення, показаних на фіг. 1-7, поверхня 262, що утримує матеріал, не повернута безпосередньо до стінки 26а ротора. Замість цього бічна стінка 258 виконана, як видно в перерізі, з виїмкою 270 з можливістю утворення верхнього виступу 276, що має встановлювальну поверхню 262, повернуту вниз до першого сегмента 26а стінки 26 ротора, і нижнього виступу 278, розміщеного між встановлювальною поверхнею 262 і першим сегментом 26а стінки 26 ротора таким чином, щоб поверхня 162, що утримує матеріал, була лише опосередковано повернута до згаданого першого сегмента 26а стінки ротора. Фіг. 9 ілюструє в перспективі четвертий варіант здійснення тримача 332 спрацьовуваного наконечника, що має встановлювальну плиту 344, забезпечену поверхнею 362, що утримує матеріал. Поверхня 362, яка утримує матеріал, утворена множиною сегментів поверхні 362а-с, що утримує матеріал, при цьому кожна розміщена на відповідному захопленні 380а-с, який утримує матеріал, виступаючому з бічної стінки 358 встановлювальної плити 344. Потрібно розуміти, що бічна стінка 358 може бути забезпечена будь-якою придатною кількістю захоплень 380а-с, що утримують матеріал. Фіг. 10 зображує в перспективі п'ятий варіант здійснення тримача 432 спрацьовуваного наконечника, що має встановлювальну плиту 444, забезпечену поверхнею 462, яка утримує матеріал. Поверхня 462, що утримує матеріал, утворена у вигляді похилого скосу бічної стінки 458 встановлювальної плити 444. Фіг. 11 ілюструє в перспективі шостий варіант здійснення тримача 532 спрацьовуваного наконечника, що має встановлювальну плиту 544, забезпечену поверхнею 562, яка утримує матеріал. Поверхня 562, що утримує матеріал, утворена парою похилих скосів 562а першого сегмента 558а бічної стінки і прямого скосу 562b другого сегмента 558b бічної стінки. Фіг. 12 зображує в перспективі сьомий варіант здійснення тримача 632 спрацьовуваного наконечника, що має встановлювальну плиту 644, забезпечену поверхнею 662, яка утримує матеріал. Тримач спрацьовуваного наконечника, показаний на фіг. 12, відрізняється від тримачів спрацьовуваного наконечника, зображених на фіг. 1-11, тим, що бічна стінка 658 встановлювальної плити 644 складається тільки з одного єдиного криволінійного сегмента 658а бічної стінки, спрацьовуваного тіла, що продовжується від положення 640а 640 і назад знову до положення 640b спрацьовуваного тіла 640. Кожна з поверхонь 62, 162, 262, 362, 462, 562, 662, що утримують матеріал, описаних вище, може бути використана для утримування аутогенного шару спрацьовування з матеріалу, що підлягає дробленню, за допомогою способу, детально описаного з посиланням на фіг. 6b. Даний винахід був описаний вище, головним чином за допомогою посилання на декілька варіантів здійснення. Однак як легко зрозуміло фахівцеві в даній галузі техніки, інші варіанти здійснення, крім описаних вище, також можливі в межах об'єму даного винаходу, як визначено прикладеною формулою винаходу. Наприклад, даний винахід не обмежений якою-небудь конкретною кількістю сегментів поверхонь, що утримують матеріал, на будь-якій окремій бічній стінці встановлювальної плити. Крім того, даний винахід не обмежений яким-небудь конкретним розміром або формою поверхонь, що утримують матеріал, оскільки множина різних розмірів і форм є придатними для утримування матеріалу, який підлягає дробленню, при роботі тримача спрацьовуваного наконечника. Всі такі варіанти здійснення потрапляють в межі об'єму прикладеної формули винаходу. 5 UA 110547 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Тримач спрацьовуваного наконечника для утримування спрацьовуваного наконечника (30), суміжного з вихідним отвором (28) між вертикальними стінками (24) ротора (10) ударної дробарки з вертикальним валом, при цьому згаданий тримач (32; 132; 232; 332; 432; 532; 632) спрацьовуваного наконечника містить спрацьовуване тіло (40) для утримування спрацьовуваного наконечника, встановлювальну плиту (44; 144; 244; 344; 444; 544; 644), прикріплену до спрацьовуваного тіла (40), для прикріплення тримача (32; 132; 232; 332; 432; 532; 632) спрацьовуваного наконечника до стінки (26) ротора, причому встановлювальна плита (44; 144; 244; 344; 444; 544; 644) має встановлювальну поверхню (56; 156), виконану з можливістю повернення до сегмента (26а) стінки (26) ротора, до якої вона повинна бути прикріплена; спрацьовувану поверхню (54), протилежну встановлювальній поверхні (56; 156), виконану з можливістю повернення до внутрішньої частини ротора (10); і бічну стінку (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а), що продовжується між згаданою встановлювальною поверхнею (56; 156) і згаданою спрацьовуваною поверхнею (54), причому тримач (32; 132; 232; 332; 432; 532; 632) спрацьовуваного наконечника відрізняється тим, що бічна стінка (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а) містить поверхню (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, повернуту до згаданого сегмента (26а) стінки ротора, щоб дозволити матеріалу захоплюватися поверхнею (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал. 2. Тримач за п. 1, в якому щонайменше ділянка поверхні (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, має форму у вигляді скосу бічної стінки (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а). 3. Тримач за будь-яким з попередніх пунктів, в якому щонайменше ділянка поверхні (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, утворює кут () більше 100° зі встановлювальною поверхнею (56; 156). 4. Тримач за будь-яким з попередніх пунктів, в якому щонайменше ділянка поверхні (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, виконана з можливістю утворення, разом з сегментом (26а) стінки ротора, виїмки, що має глибину, яка перевищує 10 мм. 5. Тримач за будь-яким з попередніх пунктів, в якому щонайменше ділянка поверхні (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, виконана у вигляді виступу, який продовжується від бічної стінки (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а). 6. Тримач за будь-яким з попередніх пунктів, в якому поверхня (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, продовжується по довжині щонайменше на 1/3 довжини бічної стінки (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а). 7. Тримач за будь-яким з попередніх пунктів, в якому щонайменше ділянка поверхні (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, продовжується по довжині щонайменше на 1/3 висоти бічної стінки (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а). 8. Тримач за будь-яким з попередніх пунктів, в якому щонайменше ділянка поверхні (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, продовжується по висоті (Н1) менше 80 % від висоти (Н2) бічної стінки (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а). 9. Тримач за будь-яким з попередніх пунктів, в якому поверхня (62, 62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b; 662), що утримує матеріал, виконана з можливістю безпосереднього повернення до сегмента (26а) стінки ротора. 10. Тримач за будь-яким з попередніх пунктів, в якому бічна стінка (58, 58а-с; 158; 258; 358; 458; 558; 658, 658а) містить три прямі сегменти (58а-с) бічної стінки, причому кожний сегмент (58а-с) бічної стінки забезпечений поверхнею (62а-с; 162; 262; 362; 362а-с; 462; 562, 562а-b), яка утримує матеріал, повернутою при використанні до згаданого сегмента (26а) стінки ротора. 11. Тримач за будь-яким з попередніх пунктів, в якому площа спрацьовуваної поверхні (54) щонайменше на 3 % більша площі встановлювальної поверхні (56; 156). 12. Тримач за будь-яким з попередніх пунктів 1 або 2, в якому згадана встановлювальна плита (44; 144; 244; 344; 444; 544) забезпечена кріпильною конструкцією (46, 47, 48, 49) для прикріплення тримача (32; 132; 232; 332; 432; 532) спрацьовуваного наконечника до стінки (26) ротора, причому кріпильна конструкція (46, 47, 48, 49) розміщена на нескошеній ділянці (64, 66) бічної стінки (58, 58а-с; 158; 258; 358; 458; 558). 13. Дробарка, яка містить стінку ротора і має вихідний отвір між стінками; 6 UA 110547 C2 5 10 тримач спрацьовуваного наконечника для утримування спрацьовуваного наконечника, суміжного з вихідним отвором між стінками ротора, при цьому згаданий тримач спрацьовуваного наконечника містить встановлювальну плиту для прикріплення тримача спрацьовуваного наконечника до стінки ротора, причому встановлювальна плита має встановлювальну поверхню, повернуту до сегмента стінки ротора, до якої вона прикріплена; спрацьовувану поверхню, протилежну встановлювальній поверхні, повернуту при використанні до внутрішньої частини ротора; і бічну стінку, що продовжується між згаданою встановлювальною поверхнею і згаданою спрацьовуваною поверхнею, причому бічна стінка містить поверхню, яка утримує матеріал, повернуту до згаданого сегмента стінки ротора з можливістю захоплення матеріалу під нею. 14. Дробарка за п. 13, в якій поверхня, що утримує матеріал, утворює спільно з сегментом стінки ротора виїмку для захоплення і утримування в ній матеріалу. 7 UA 110547 C2 8 UA 110547 C2 9 UA 110547 C2 10 UA 110547 C2 11 UA 110547 C2 12 UA 110547 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
