Очисник головок коренеплодів

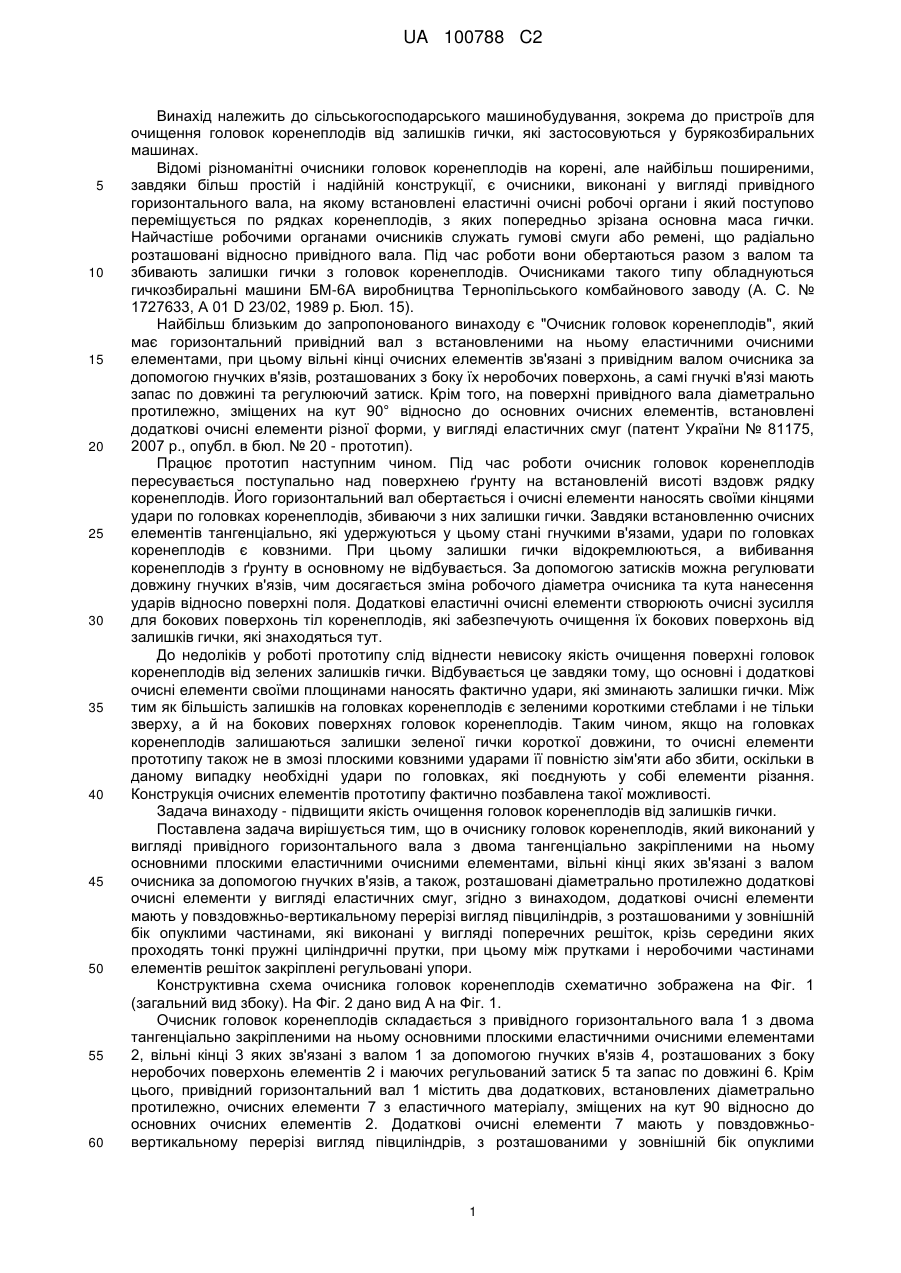

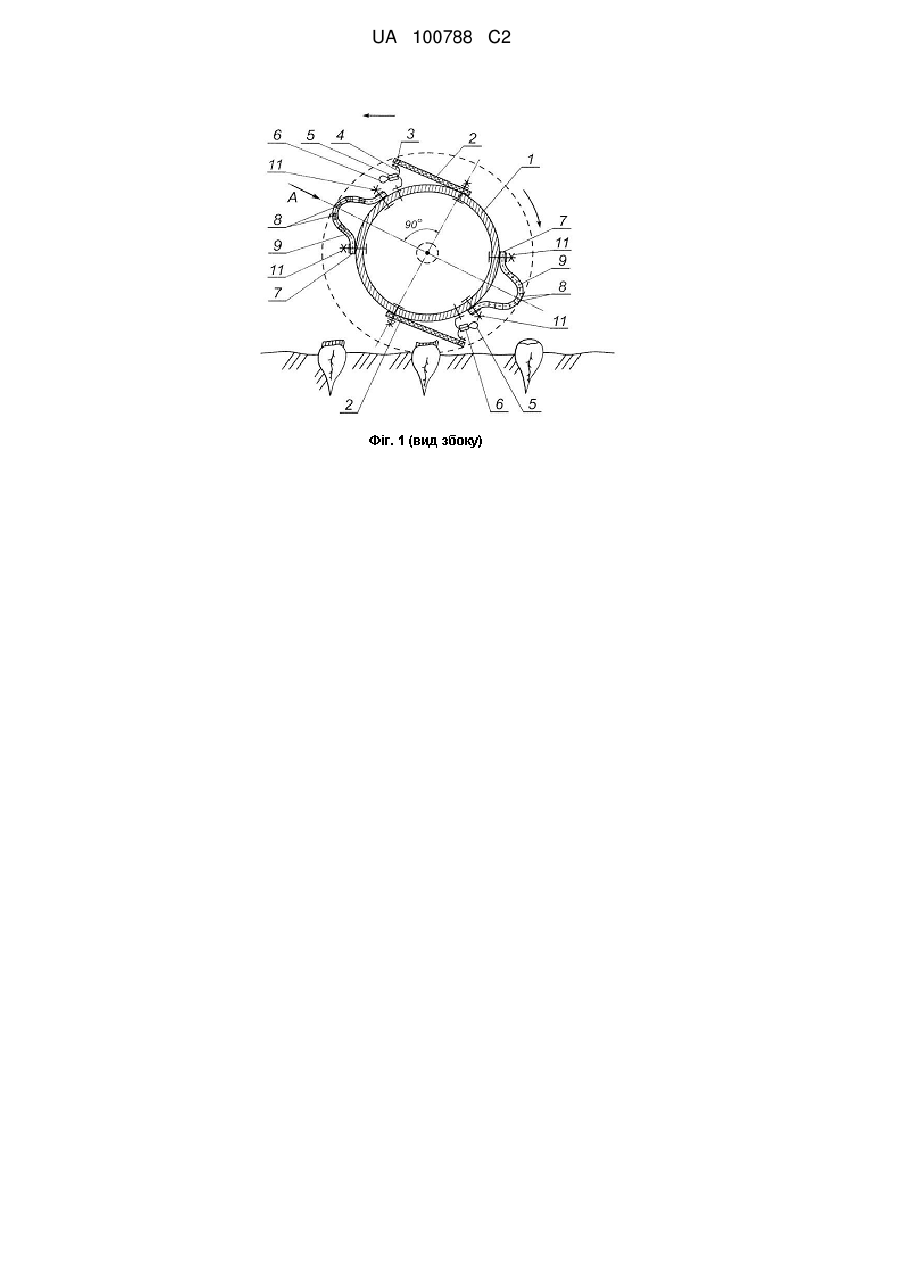

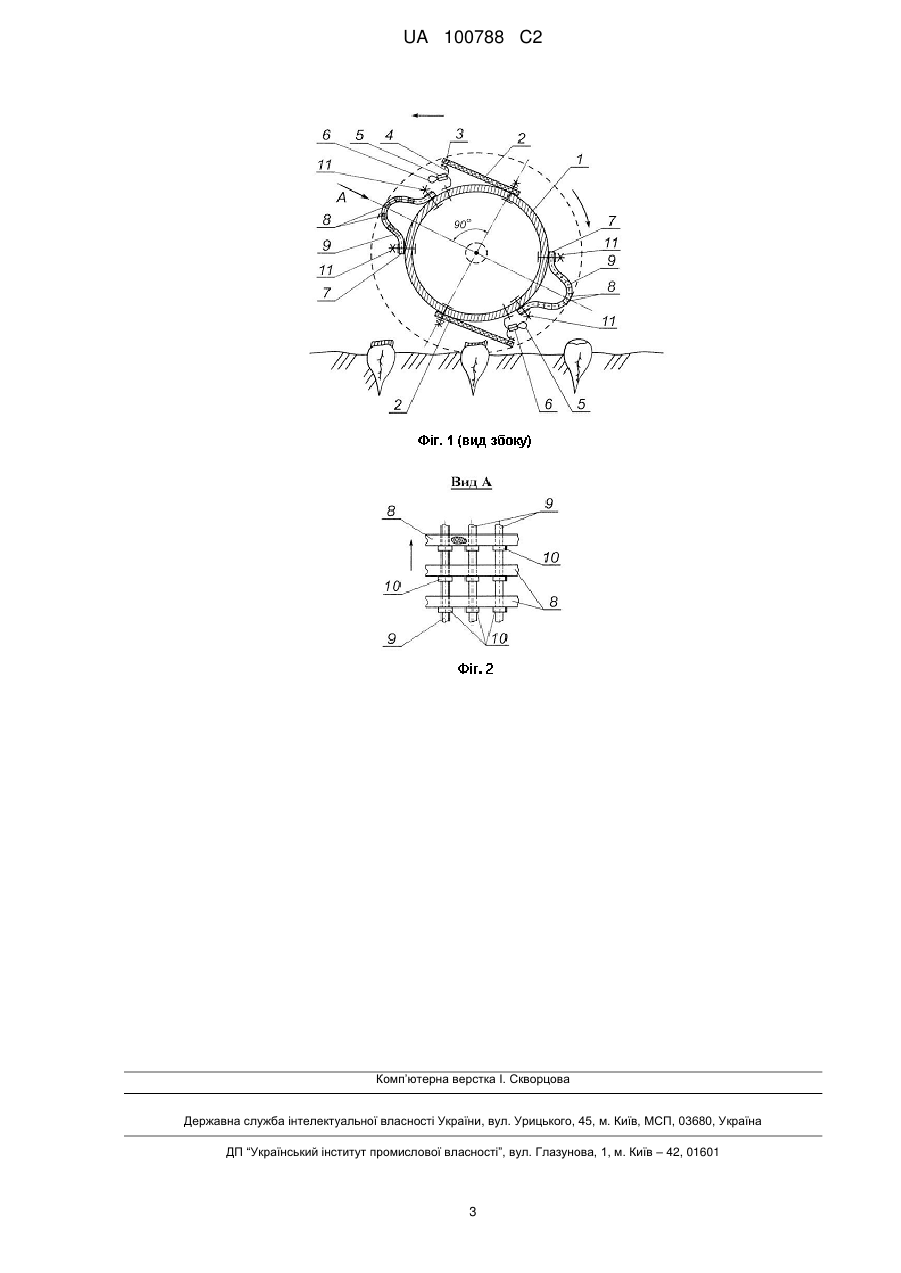

Реферат: Заявлений очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також додаткові очисні елементи у вигляді еластичних смуг, які розташовані діаметрально протилежно. Додаткові очисні елементи мають у повздовжньо-вертикальному перерізі вигляд півциліндрів з розташованими у зовнішній бік опуклими частинами, які виконані у вигляді поперечних решіток, крізь середини яких проходять тонкі пружні циліндричні прутки. Між прутками і неробочими частинами елементів решіток закріплені регульовані упори. UA 100788 C2 (12) UA 100788 C2 UA 100788 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщених на кут 90° відносно до основних очисних елементів, встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють очисні зусилля для бокових поверхонь тіл коренеплодів, які забезпечують очищення їх бокових поверхонь від залишків гички, які знаходяться тут. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими короткими стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості. Задача винаходу - підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи у вигляді еластичних смуг, згідно з винаходом, додаткові очисні елементи мають у повздовжньо-вертикальному перерізі вигляд півциліндрів, з розташованими у зовнішній бік опуклими частинами, які виконані у вигляді поперечних решіток, крізь середини яких проходять тонкі пружні циліндричні прутки, при цьому між прутками і неробочими частинами елементів решіток закріплені регульовані упори. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7 з еластичного матеріалу, зміщених на кут 90 відносно до основних очисних елементів 2. Додаткові очисні елементи 7 мають у повздовжньовертикальному перерізі вигляд півциліндрів, з розташованими у зовнішній бік опуклими 1 UA 100788 C2 5 10 15 20 25 30 35 40 45 частинами, які виконані у вигляді поперечних решіток 8. Крізь середини поперечних решіток 8 (тобто крізь тіла поперечних прутків, які створюють решітку 8) проходять тонкі пружні циліндричні прутки 9. При цьому між циліндричними прутками 9 і неробочими частинами елементів решіток 8 закріплені регульовані упори 10, які можна пересувати вздовж прутків 9 і фіксувати їх на циліндричних прутках 9. Додаткові очисні елементи 7 закріплені на привідному горизонтальному валу 1 за допомогою елементів кріплення 11. Напрямок поступального руху очисника і обертальних рухів його елементів показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається і еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими в'язями 4, то по головках коренеплодів наносяться ковзні удари, при яких залишки гички відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7, які зміщені на кут 90 відносно до основних очисних елементів 2, також взаємодіють з головками коренеплодів. Оскільки вони мають у повздовжньо-вертикальному перерізі вигляд півциліндрів, з розташованими у зовнішній бік опуклими частинами, які виконані у вигляді поперечних решіток 8, то вони фактично наїзджаючи на головки коренеплодів гострими краями поперечних прутків решіток 8 ефективно зрізують зелені залишки гички. Завдяки тому, що крізь середини поперечних решіток 8 проходять тонкі пружні циліндричні прутки 9, то додаткові очисні елементи 7 з достатньою пружністю контактують з головками коренеплодів, максимально охоплюють головки коренеплодів зверху та з боків і поперечні решітки 8 ефективно зрізують робочими гранями (тобто тими частинами, які спрямовані у бік обертання) усі зелені залишки гички. При цьому, оскільки між циліндричними прутками 9 і неробочими частинами (ті, що розташовані з тильної сторони) решіток 8 закріплені регульовані упори 10, то робочі частини решіток 8 будуть завжди у прямолінійному стані при здійсненні різання зелених залишків гички. А, завдяки тому, що регульовані упори 10 можна пересувати вздовж прутків 9 і фіксувати їх на прутках 9, то навпаки можна робочим кромкам поперечних решток надавати не прямолінійну форму, а наприклад, стрілчасту. Це буде сприяти ще більш ефективному різанню і відведенню з зони різання зелених залишків гички. Додаткові очисні елементи 7 закріплені на привідному валу 1 за допомогою елементів кріплення 11 дозволяють пересувати і закріплювати додаткові очисні елементи 7 наближуючи, або навпаки віддаляючи від основних плоских еластичних очисних елементів 2. Це також буде сприяти підвищенню якості очищення бокових поверхонь головок коренеплодів від зелених (а також сухих і полеглих) залишків гички. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бокових поверхонь головок коренеплодів на 15...20 %. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також додаткові очисні елементи у вигляді еластичних смуг, які розташовані діаметрально протилежно, який відрізняється тим, що додаткові очисні елементи мають у повздовжньо-вертикальному перерізі вигляд півциліндрів з розташованими у зовнішній бік опуклими частинами, які виконані у вигляді поперечних решіток, крізь середини яких проходять тонкі пружні циліндричні прутки, при цьому між прутками і неробочими частинами елементів решіток закріплені регульовані упори. 2 UA 100788 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
