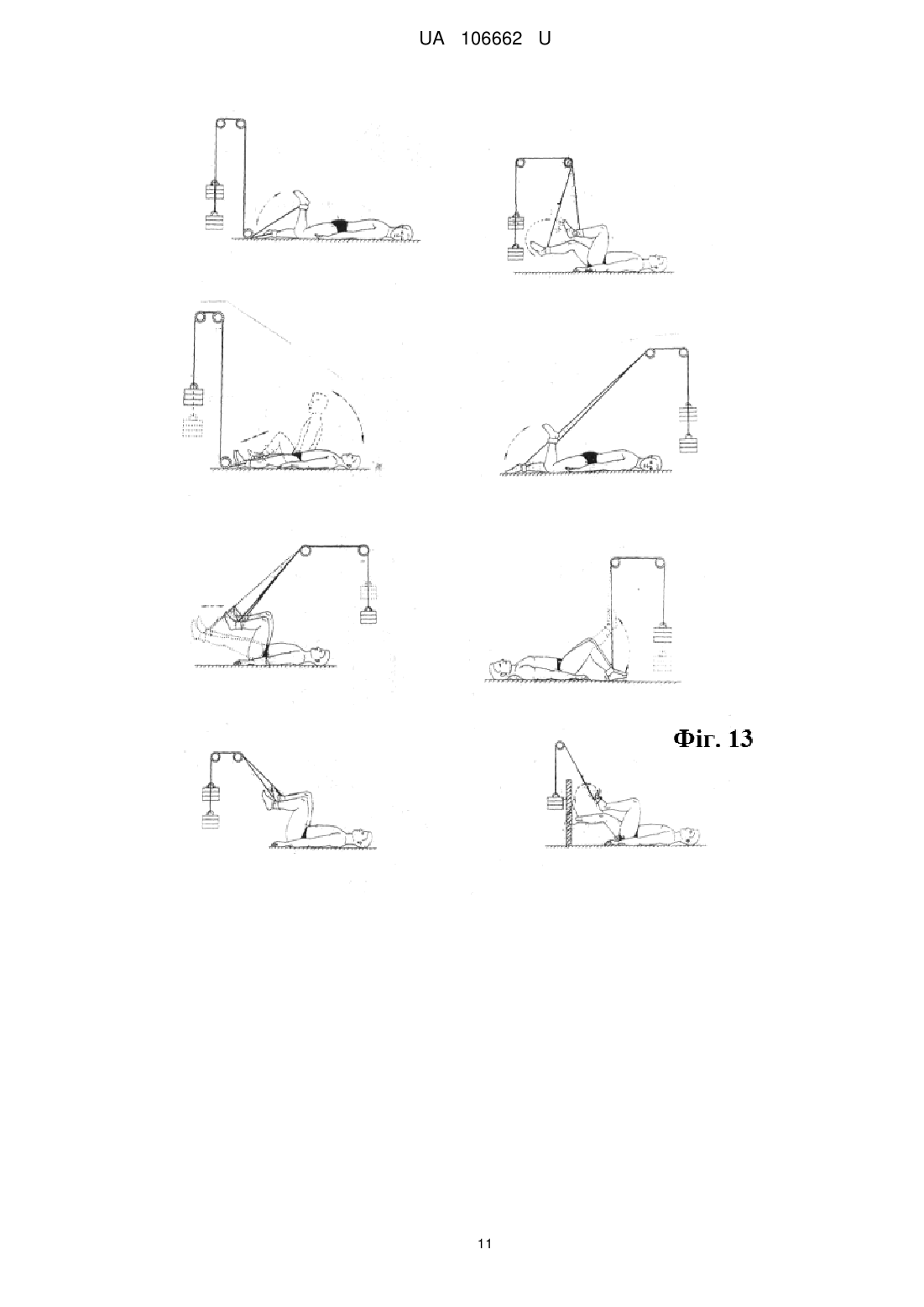

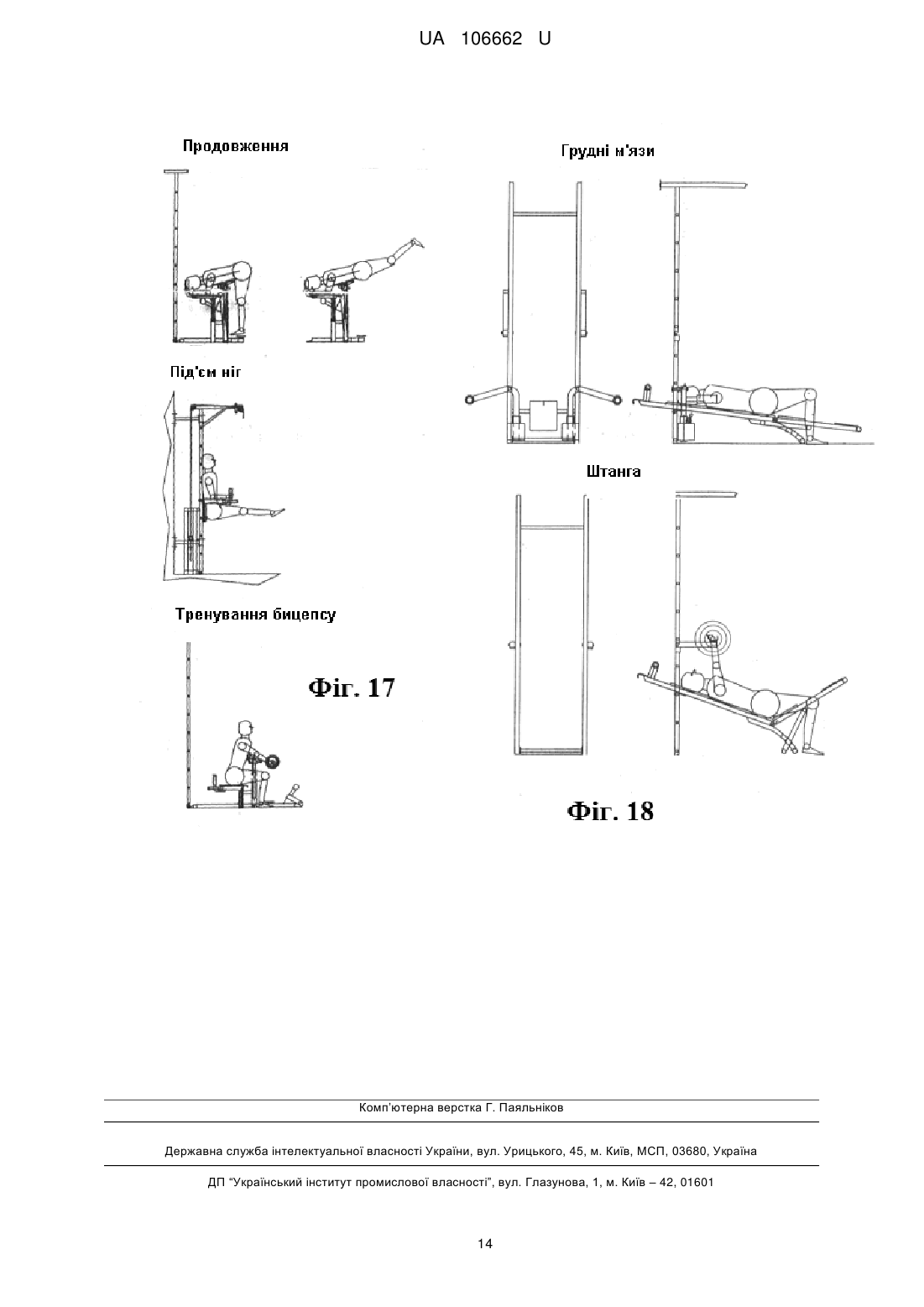

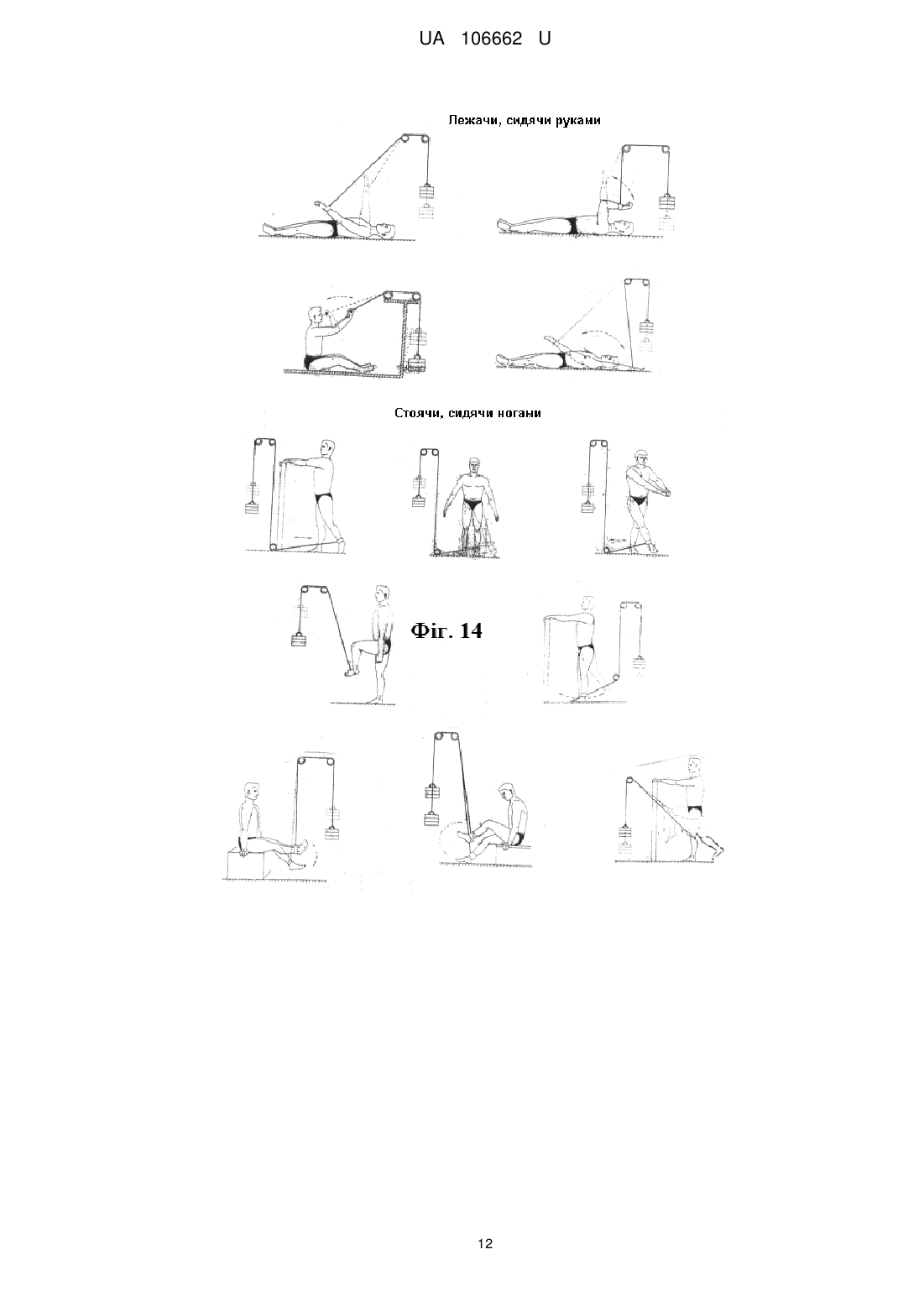

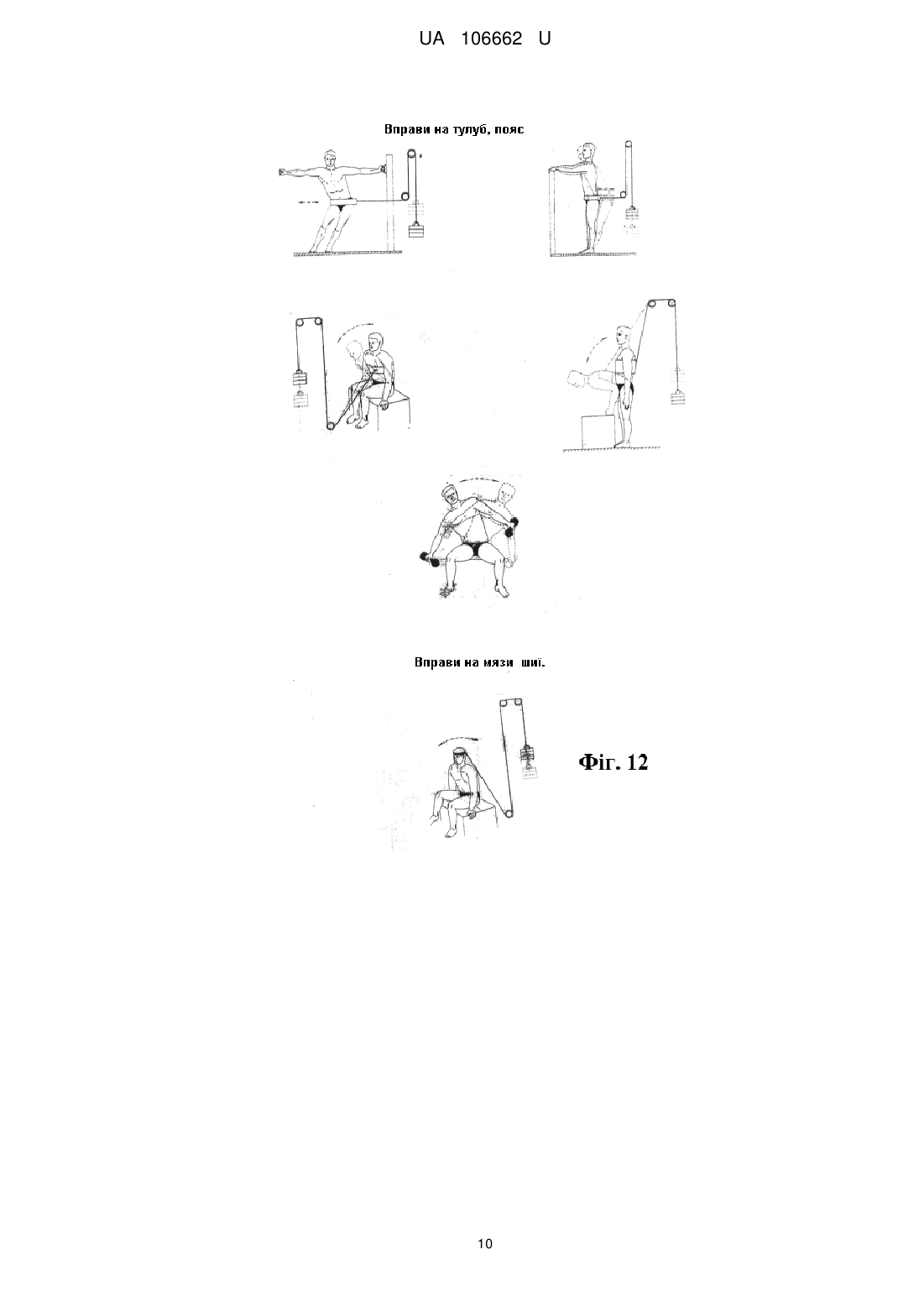

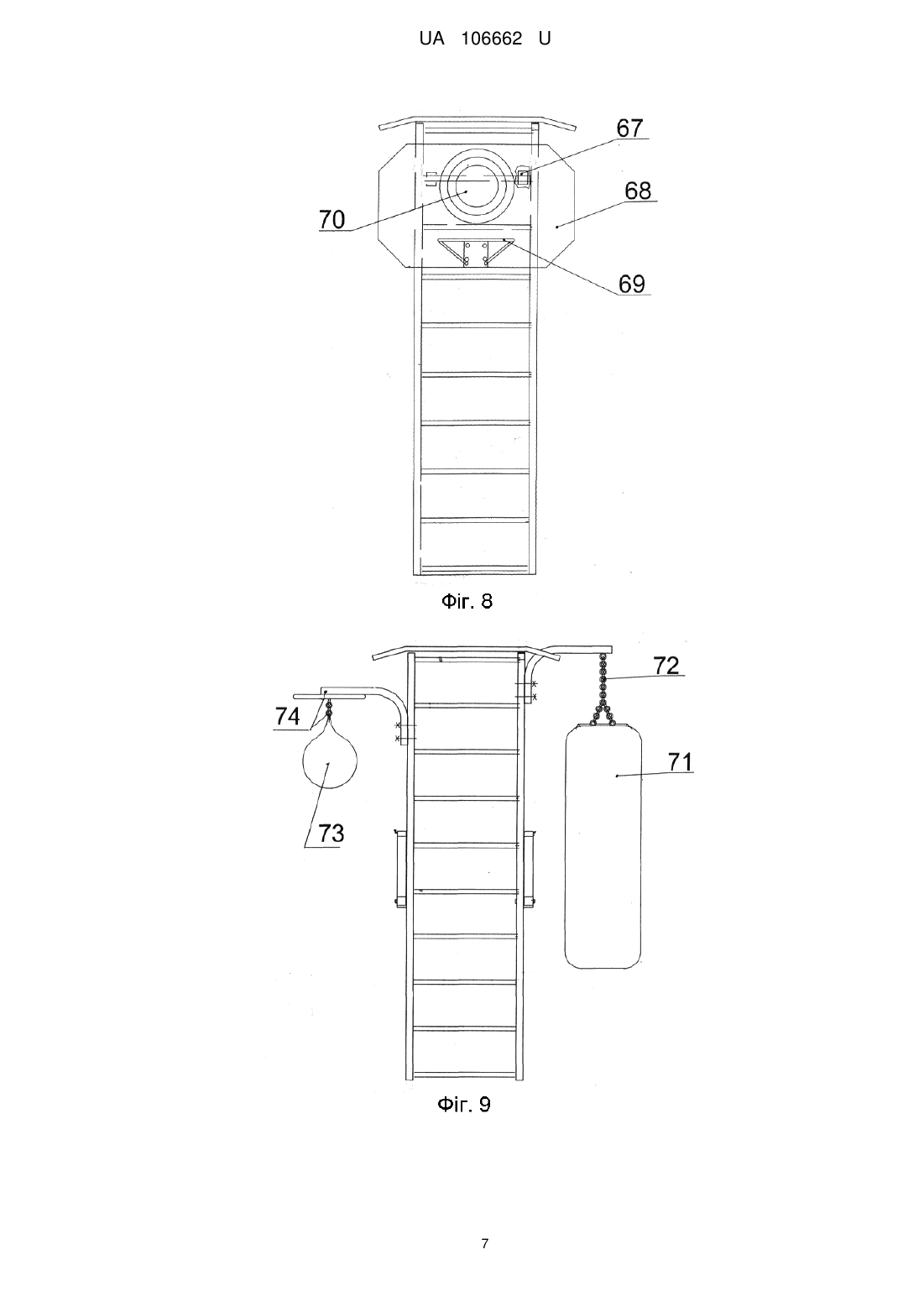

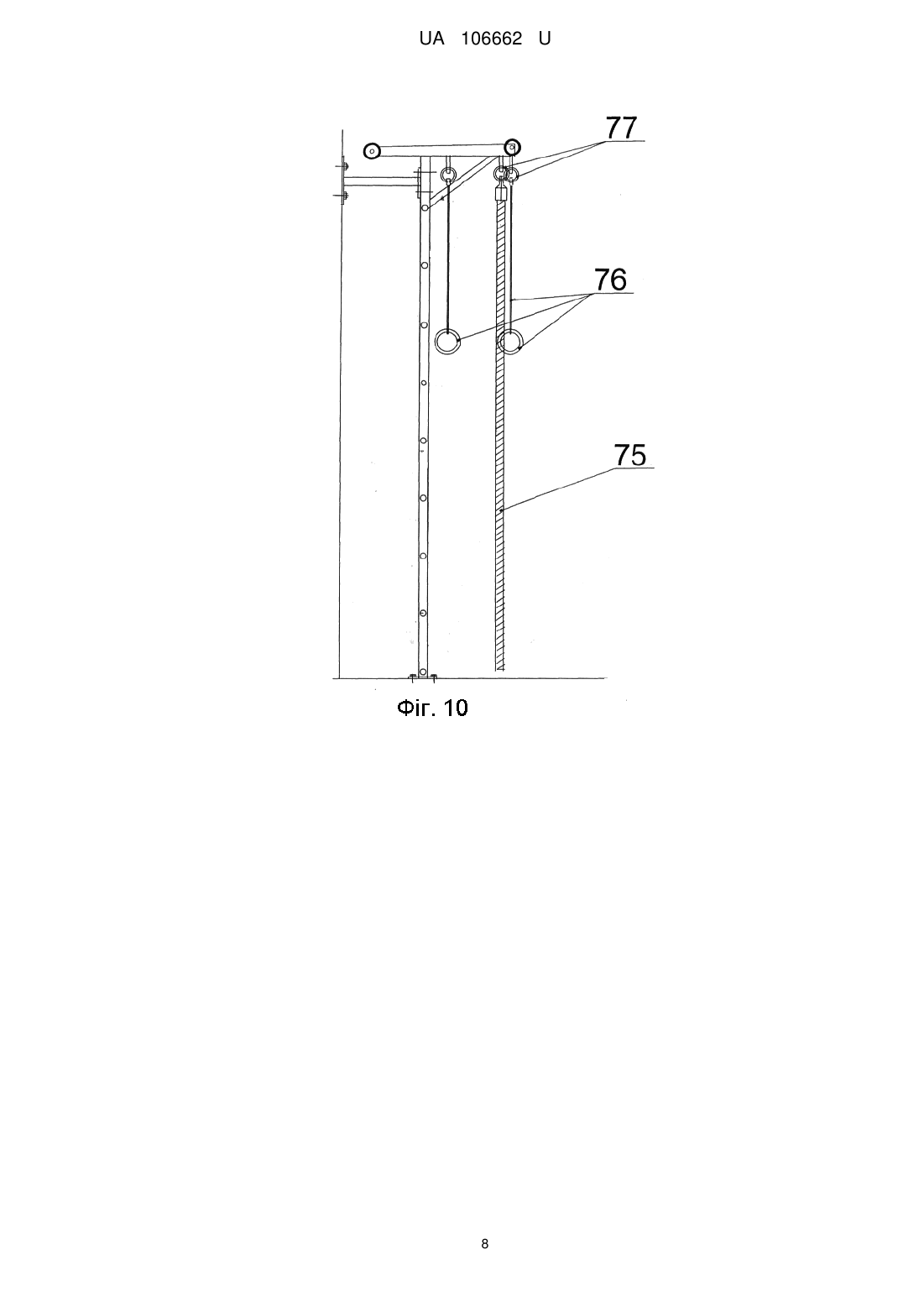

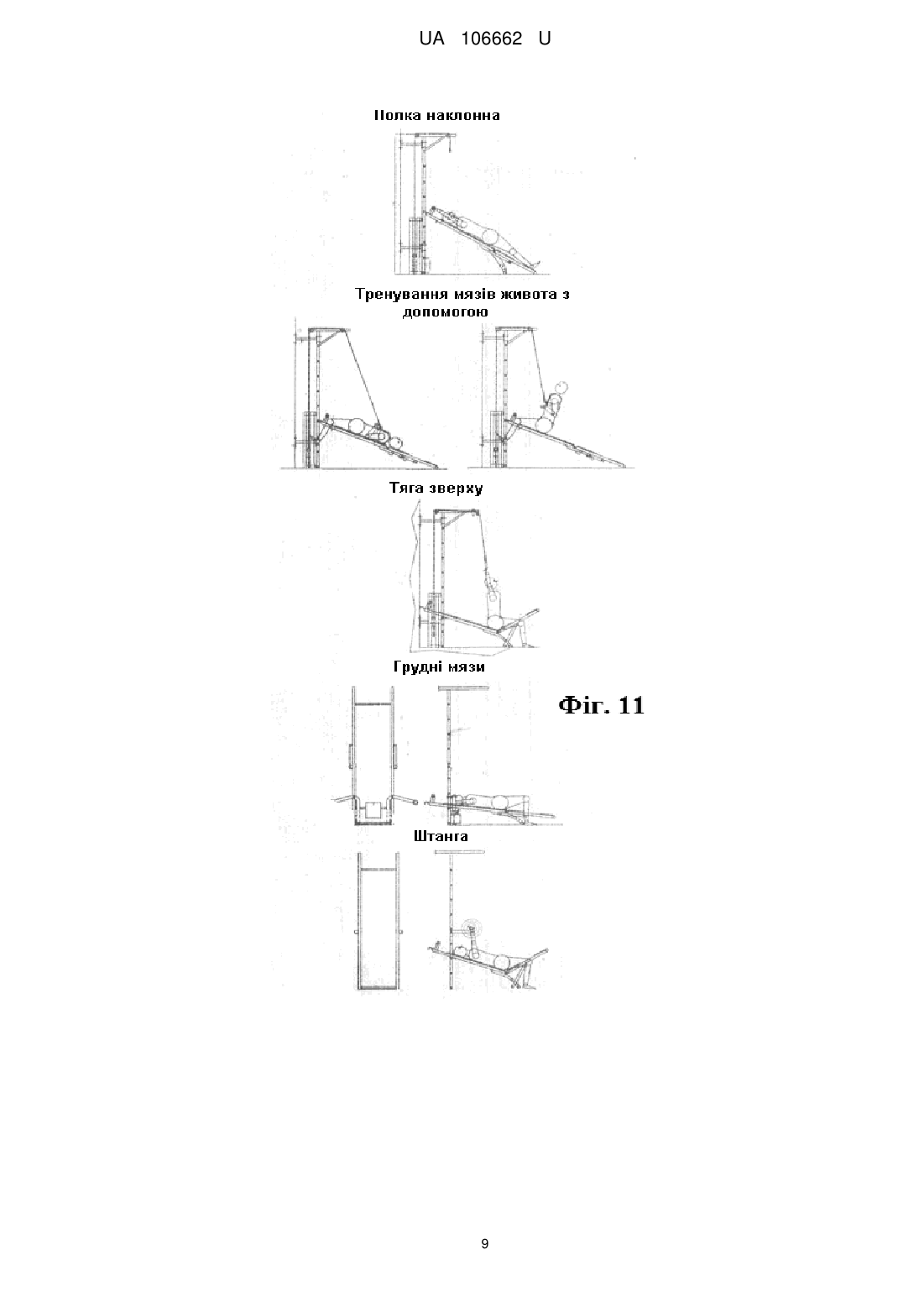

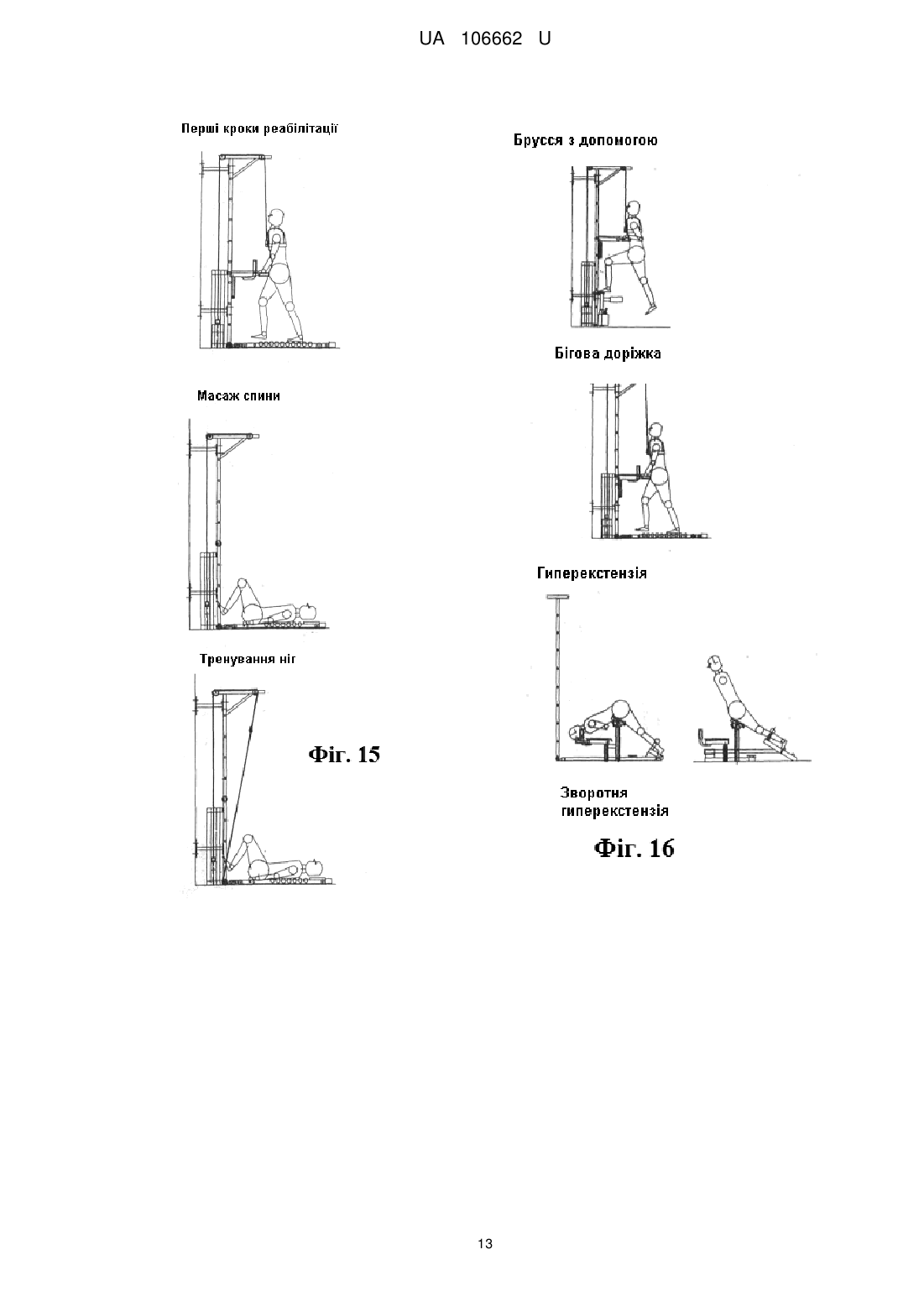

Комплекс спортивних снарядів для виконання вправ на етапі реабілітації та на етапі фізичної досконалості

Реферат: Комплекс спортивних снарядів для виконання вправ на етапі реабілітації та на етапі фізичної досконалості, до складу якого входять шведська стінка з рядом щаблів та турніком зверху, причому нахильна полиця виконана з шарніром усередині, з механізмом фіксації для забезпечення тих чи інших вправ, а дві пари вух знизу забезпечують те чи інше поздовжнє положення лавки. UA 106662 U (12) UA 106662 U UA 106662 U 5 10 15 20 25 30 35 40 45 50 55 60 Комплекс спортивних снарядів для виконання вправ з на етапі реабілітації та на етапі фізичної досконалості, надалі - Комплекс - за своєю комплектацією належить до спортивнореабілітаційного обладнання. Може використовуватись як додаток до шведських стінок у школах і т. і., а також для домашнього користування. Аналогом приладу є "Пояс для витягування" BACK BRACE Програма TV "INTER" 20.04.2009 р. Дія цього поясу полягає в тому, що він одягається на пояс, надувається і при надуванні під час носіння в такому стані хребет розходиться, відпускаються затиснені нерви. Недоліком цього поясу є те, що його дія короткочасна: як тільки здути цей пояс, то атрофовані м'язи не дадуть гарантії здорового існування людини. Прототипом авторами взято "Вуличний тренажер" УТ 101 INTER ATLETIKA / Проспект тренажери Fitness LINE 2009 р., до складу якого входять: шведська стінка з рядом щаблів та турніком зверху, нахильна полиця та декілька силових приладів. Недоліком цього пристрою є те, що при наявності, наприклад, кутка квартирного простору, в одному тренажері використано мало можливих приладів. Ще недоліком цього тренажера є те, що люди з фізичними недоліками та вадами по здоров'ю скористатись цим тренажером не зможуть. Задачею корисної моделі є, використовуючи шведську стінку як базову, оснастити її багатьма приладами, які б дозволяли не тільки провести лікувальну терапію при таких захворюваннях як остеохондроз, радикуліт, сколіоз і т. і., а й повернути людину до повноцінного життя. Крім цього, купуючи цей комплекс, сім'я отримувала би різні дитячі прилади для тренування. Для вирішення поставленої задачі розроблено Комплекс, до складу якого входять шведська стінка з рядом щаблів та турніком зверху, нахильна полиця виконана такою, що може "ламатись" усередині з механізмом фіксації для забезпечення тих чи інших вправ, а дві пари вух знизу забезпечують те чи інше поздовжнє положення лавки. Крім цього шведська стінка є базою для трособлочної системи у складі 4-х роликів, з наборами канатів, до однієї сторони яких закріплені ремені фіксації тулуба, рук чи ніг, а до іншої закріплена система противаг. До нижнього щабля шведської стінки через вуха закріплена станина з рухомою рамою на роликах, що пересувається завдяки зачепленню через вухо трособлочної системи з противагою, в той же час в станині закріплені ряди роликів, що повертаються на осях. В той же час до нижнього щабля шведської стінки через вуха можливо кріпити прилад, який може трансформуватись за рахунок своїх складових для виконання вправ: гіперекстензія, зворотна гіперекстензія, брусся, біцепс, підйом ніг. Шведська стінка є базовою конструкцією для влаштування на ній приладів для роботи з грудними м'язами та приладами для кріплення штанги, причому останній має можливість складатись відносно осей, а штанга виконана із грифа та труб великого діаметра, залитих бетоном. Верхні щаблі стінки дають можливість кріпити баскетбольний щит на вухах із баскетбольним кільцем та грою "ДАРТС класичний". На верхній частині стінки кріпляться комплектуючі для занять спортом дітей, а саме канат та кільця гімнастичні. Корисна модель пояснюється наступним кресленням: Фіг. 1 - Вигляд на Комплекс у зібраному стані спереду. Фіг. 2 - Вигляд на Комплекс у зібраному стані збоку. Фіг. 3 - Зображення, що пояснює п. 1 Формули корисної моделі. Фіг. 4 - Зображення, що пояснює п. 2 Формули корисної моделі. Фіг. 5 - Зображення, що пояснює п. 3 Формули корисної моделі. Фіг. 6 - Зображення, що пояснює п. 4 Формули корисної моделі. Фіг. 7 - Зображення, що пояснює п. 5 Формули корисної моделі. Фіг. 8 - Зображення, що пояснює п. 6 Формули корисної моделі. Фіг. 9, 10 - Зображення, що пояснює п. 7 Формули корисної моделі. Фіг. 11 - Вправи, що дозволяє виконувати прилад згідно Фіг. 3. Фіг. 12 - Вправи на тулуб, пояс та на м'язи шиї. Фіг. 13, 14 - Вправи, що дозволяє виконувати прилад згідно Фіг. 4. Фіг. 15 - Вправи, що дозволяє виконувати прилад згідно Фіг. 5. Фіг. 16, 17 - Вправи, що дозволяє виконувати прилад згідно Фіг. 6. Фіг. 18 - Вправи, що дозволяє виконувати прилад згідно Фіг. 7. На Фіг. 1 видно "Комплекс…" за всіма складовими на вигляді спереду, де 1 шведськастінка із щаблями, 2 - верхній турнік, 3 - поперечина для виконання вправи "Тяга зверху", 4 - гантель. 1 UA 106662 U 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 2 видно "Комплекс …" за всіма складовими на вигляді збоку, де 5 - анкер-болти кріплення шведської стінки до стіни, 6 - елементи кріплення до підлоги. На Фіг. 3 нахильна полиця виконана такою, що може "ламатись", до складу якої входять верхня частина 7 та нижня частина 8, нога 9, важіль 10, осі 11, фанера для спирання ніг 12, ручки 13, вуха верхні 14, вуха нижні 15. На Фіг. 4 зображена трособлочна система з роликами та противагою, де 16 - ролик задній, 17 - ролик передній, 18 - ролик середній, 19 - ролик нижній, 20 - стримувач, 21 - вантаж основний, 22 - вантаж додатковий, 23 - фіксатор, 24 - напрямна, 25 - кожух, 26 - демпфер, 27 анкер-болти, 28 - скобка, 29 - трос основний, 30 - трос додатковий нижній з поясом 31 фіксації ніг, рук, 32 - трос додатковий верхній з поясом 33 фіксації тулуба, 34 - карабін. На Фіг. 5 зображена станина 35 з рядами роликів 36 на осях 37 з рухомою рамою 38, що їздить по станині на коліщатках 39. Станина закріплюється до нижнього щабля стінки за допомогою вух 40. При потребі станина та рамка нерухомо зв'язуються фіксатором 41. Для виконання вправ, через ролик нижній 19 трос 30 та карабіни 34, використовується противага 21, 22. На Фіг. 6 зображено комплексний прилад, до складу якого входять: площадка опорна верхня 42, що має можливість повертатись відносно осей 43 і бути зафіксованою фіксаторами 44. Площадка спирається на ногу 45, всередині якої розташовані фіксатори 46, які завдяки пружинам 47 визначають висоту площадки. Основа 48 з вухами 49 має можливість зачіплятись за нижній щабель стінки. Нижче по рівню розташована комплексна площадка для спирання 50, на якій розташовані ручки: вертикальні 51 і горизонтальні 52. Ця площадка має можливість регулюватись по висоті у напрямній 53 і крім цього вона може вийматись і навішуватись на стінку на вуха 54, що забезпечує різні гімнастичні вправи: гіперекстензія, зворотна гіперекстензія, підйом ніг. Для закріплення ніг служить валик 55 для фіксації щиколоток і труби 56 для спирання. На Фіг. 7 зображено прилад, на якому загнутий важіль 57, виконано таким чином, що один кінець має ручки 58, за які тримається спортсмен, а з іншої сторони закріплено вантаж 59, який завдяки ексцентрику 60 змінює навантаження. Важелі провертаються відносно осей 61, які закріплені на стінці. Прилад для кріплення штанги має кронштейн 62, осі 63, відносно яких вони провертаються; кінцеві площадки 64 та осі фіксації 65, знизу важеля приварені обмежувачі 66. Штанга виконана із грифа 67 та труб великого діаметра 68. Комплекс передбачає три різновиди штанг по вазі - 50 кг, 70 кг, 90 кг. Тренування відбувається наступним чином: Шведська стінка із противагою закріплена весь час у зручному місці приміщення, чи просто неба. На етапі: "9-ть вправ з допомогою - реабілітація": беремо необхідний прилад - (Дивись Фіг. 3-8) та кладемо на зручне місце шведської стінки. Надягнувши на себе пояс для тулуба, ніг чи рук, виконуємо вправи на цих приладах для хребта, м'язів, органів і т. і. Пояси та противаги дозволяють, підбираючи необхідну противагу, поступово поновити втрачені функції здоров'я і підготувати себе вже до повноцінних навантажень. На етапі: "41 вправа з навантаженням - фізична досконалість" використовують елементи комплексу: - трособлочну систему з противагами; - тренажер гіперекстензія та зворотна гіперекстензія; - поперечина (поз. 3); - прилад "Брусся та підйом ніг"; - прилад "Грудні м'язи" (він весь час прилаштований до шведської стінки); - штанга, гантелі і т. і. Людям фізично здоровим можна займатись на комплексі по змішаній системі. Комплекс дозволяє займатися на ньому і дітям. Для цього до Комплексу в комплекті йдуть: - канат; - кільця гімнастичні; - баскетбольний щит Street з кільцем; - гра "Дартс класичний". Все це навішується гачками на шведську стінку при потребі. Додаток: "Вправи, що дозволяють виконувати прилади згідно Фіг. 3-8", надані в Описі до УкрПатенту для Довідок. 2 UA 106662 U Повний Перелік вправ та Методика тренувань на Комплексі при реабілітації чи досягненні фізичної досконалості подані окремою Заявкою з матеріалами до Агентства захисту Авторських прав. 5 10 15 20 25 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Комплекс спортивних снарядів для виконання вправ на етапі реабілітації та на етапі фізичної досконалості, до складу якого входять шведська стінка з рядом щаблів та турніком зверху, який відрізняється тим, що нахильна полиця виконана з шарніром усередині, з механізмом фіксації для забезпечення тих чи інших вправ, а дві пари вух знизу забезпечують те чи інше поздовжнє положення лавки. 2. Комплекс за п. 1, який відрізняється тим, що шведська стінка є базою для трособлочної системи у складі 4-х роликів, з наборами канатів, до однієї сторони яких закріплені ремені фіксації тулуба, рук чи ніг, а до іншої закріплена система противаг. 3. Комплекс за пп. 1, 2, який відрізняється тим, що до нижнього щабля шведської стінки через вуха закріплена станина з рухомою рамою на роликах, що пересувається завдяки зачепленню через вухо трособлочної системи з противагою, в той же час в станині закріплені ряди роликів, що повертаються на осях. 4. Комплекс за п. 1, який відрізняється тим, що до нижнього щабля шведської стінки через вуха кріпиться прилад, який може трансформовуватись за рахунок своїх складових для виконання вправ: гіперекстензія, зворотна гіперекстензія, брусся, біцепс, підйом ніг. 5. Комплекс за п. 1, який відрізняється тим, що шведська стінка є базовою конструкцією для влаштування на ній приладів для роботи з грудними м’язами та приладами для закріплення штанги, причому останні мають можливість складатись відносно осей, а штанга виконана із грифа труб великого діаметра, залитих бетоном. 6. Комплекс за п. 1, який відрізняється тим, що шведська стінка є базою для закріплення на верхніх щаблях баскетбольного щита на вухах із баскетбольним кільцем та грою "ДАРТС класичний". 7. Комплекс за п. 1, який відрізняється тим, що на верхній частині містить комплектуючі для зайняття спортом дітей, а саме - канат та кільця гімнастичні. 3 UA 106662 U 4 UA 106662 U 5 UA 106662 U 6 UA 106662 U 7 UA 106662 U 8 UA 106662 U 9 UA 106662 U 10 UA 106662 U 11 UA 106662 U 12 UA 106662 U 13 UA 106662 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
