Суперсекретний замок

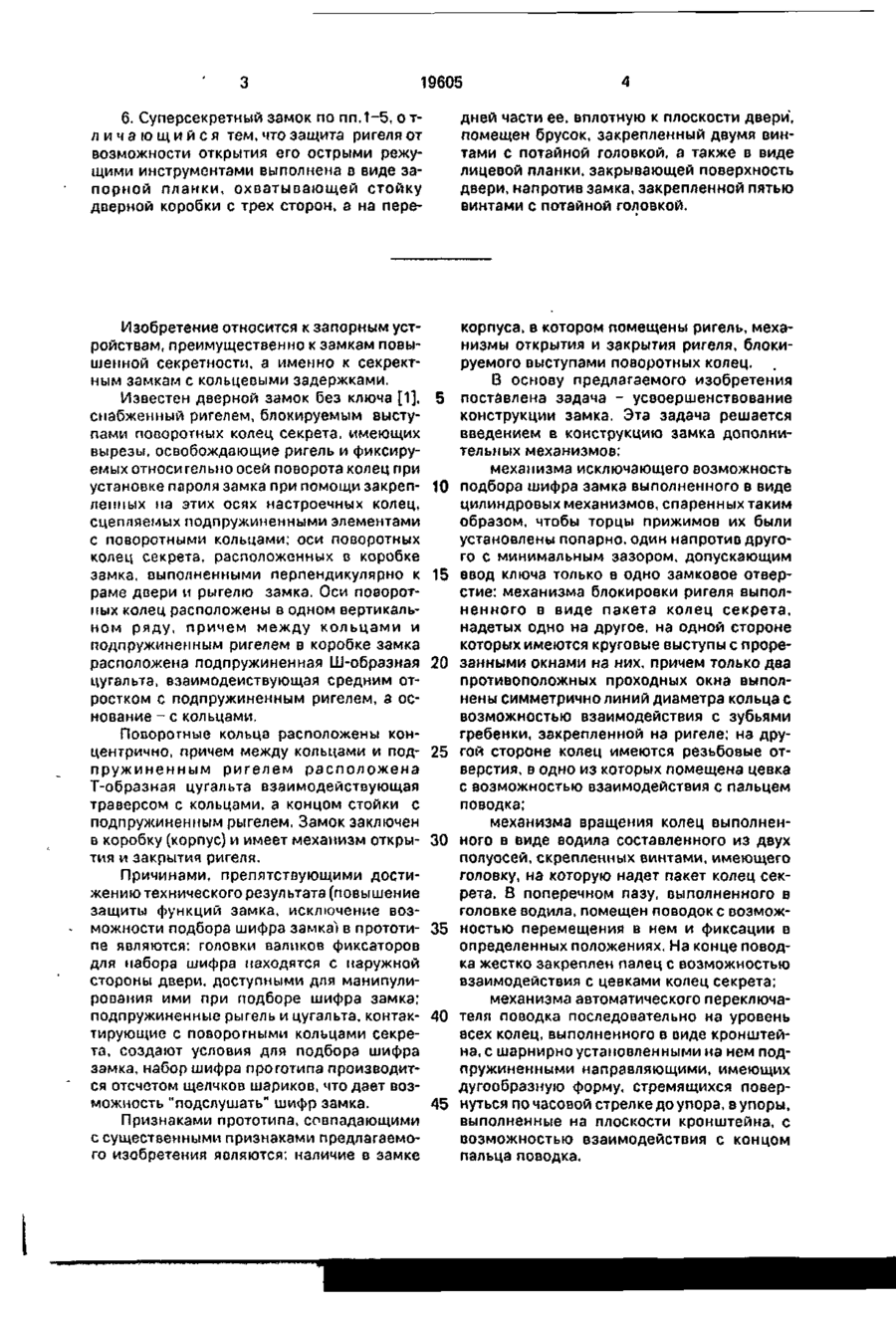

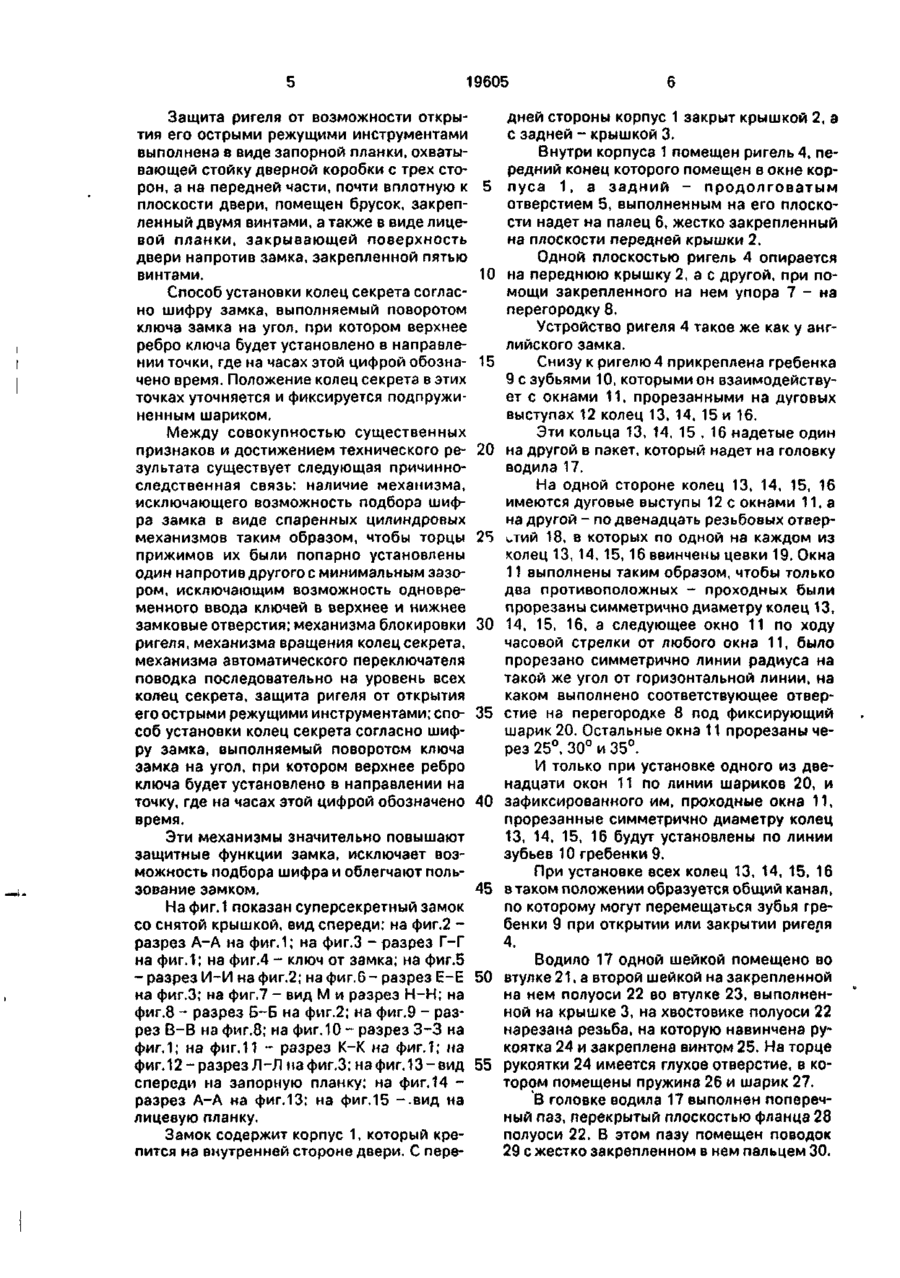

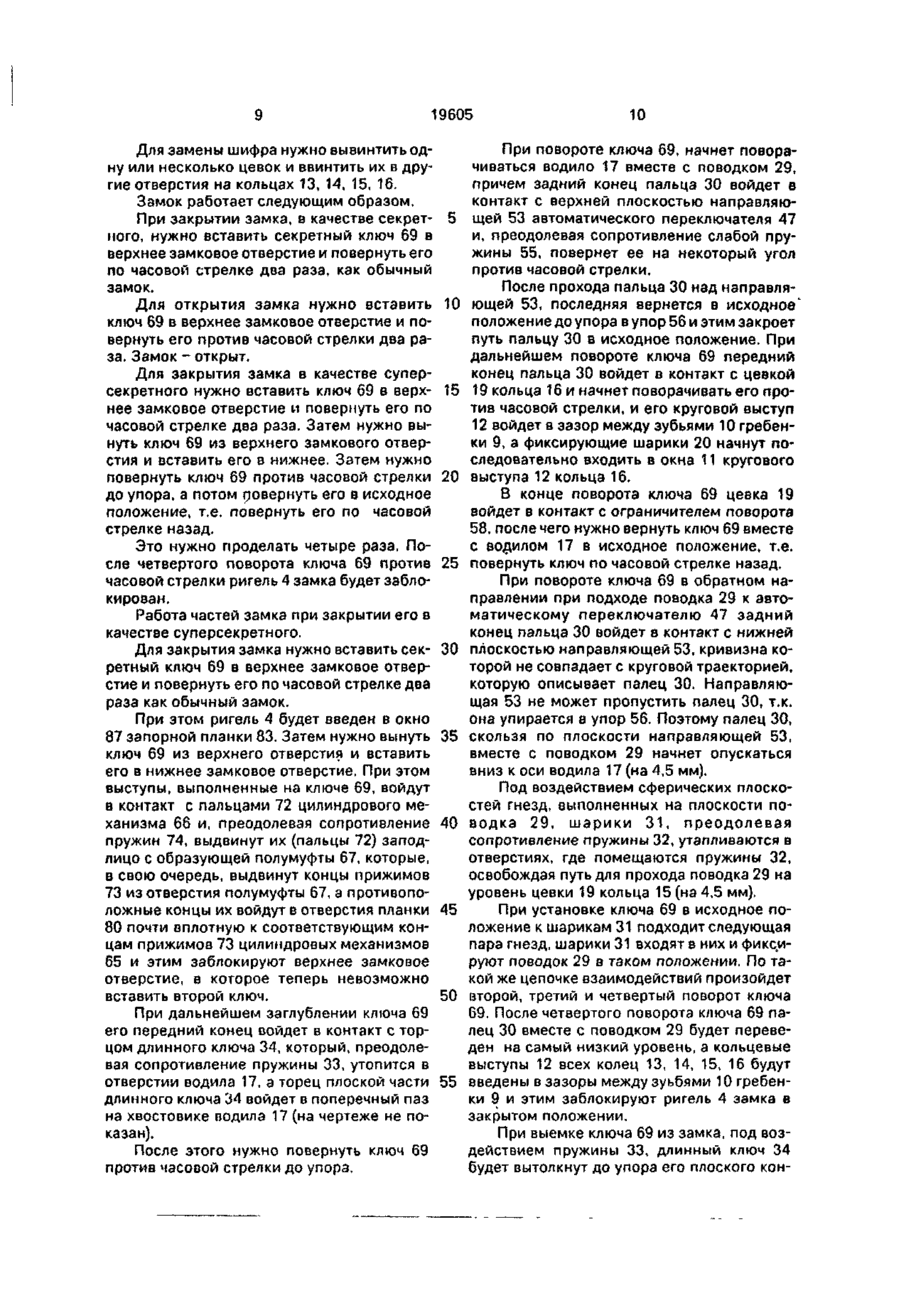

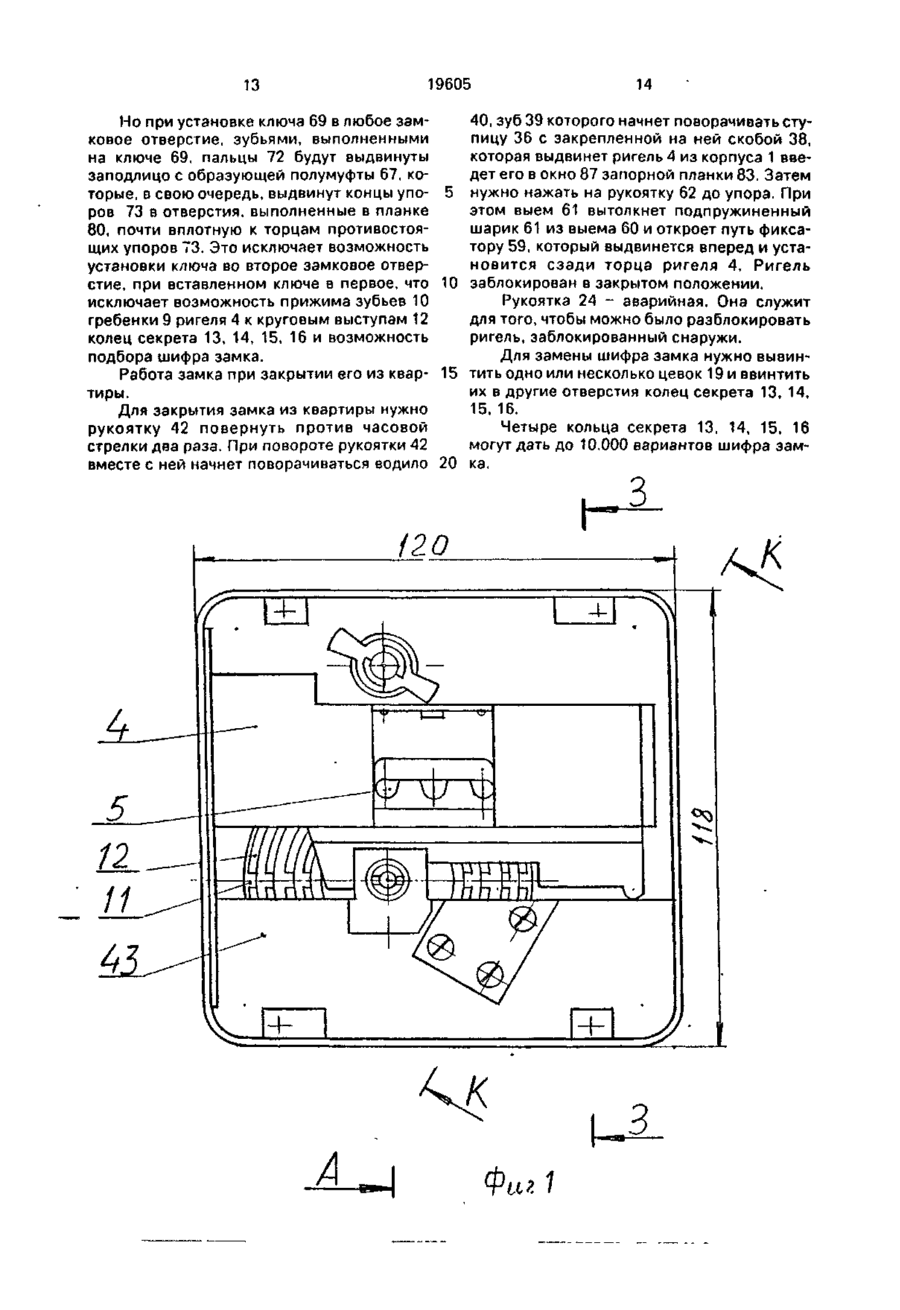

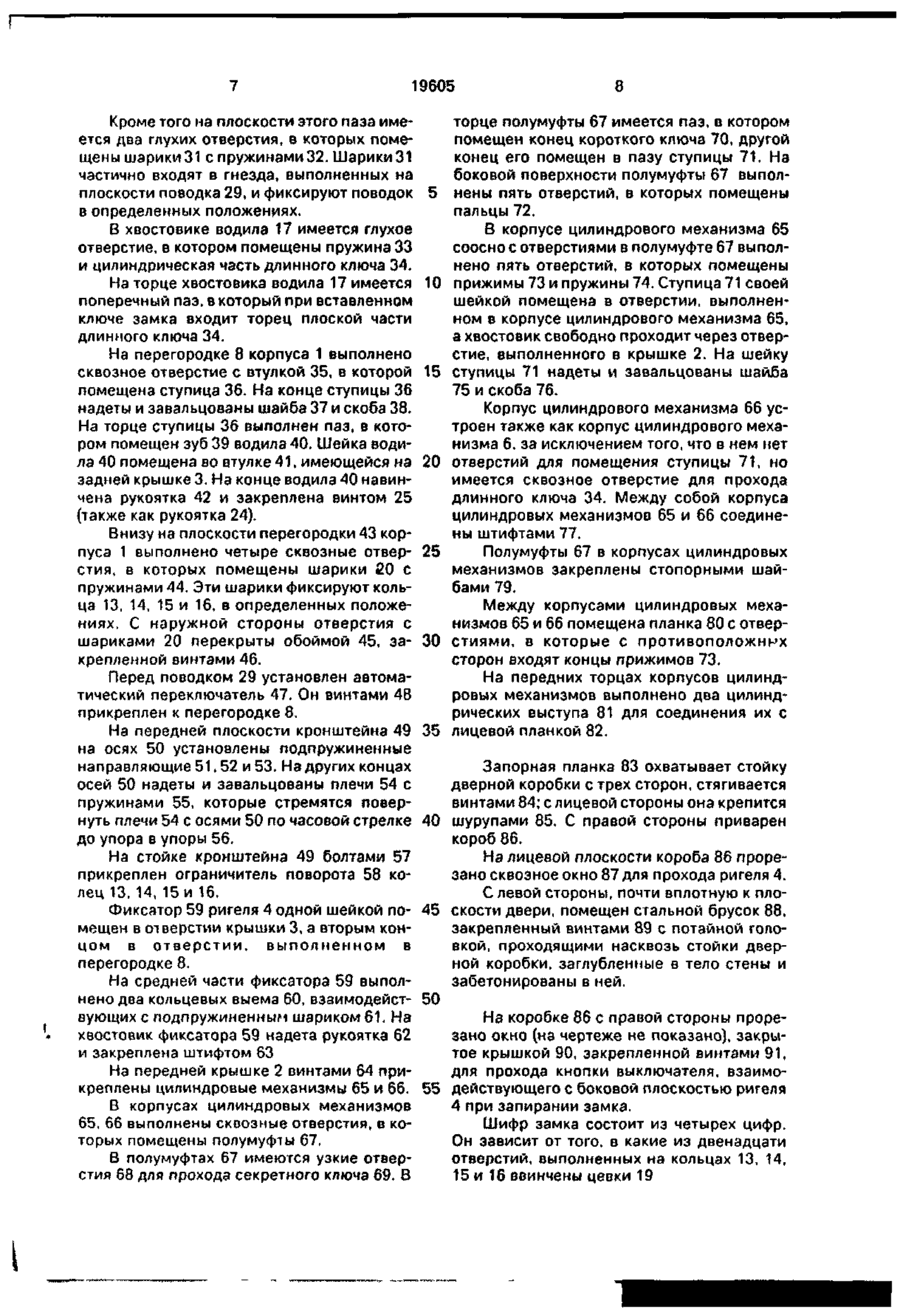

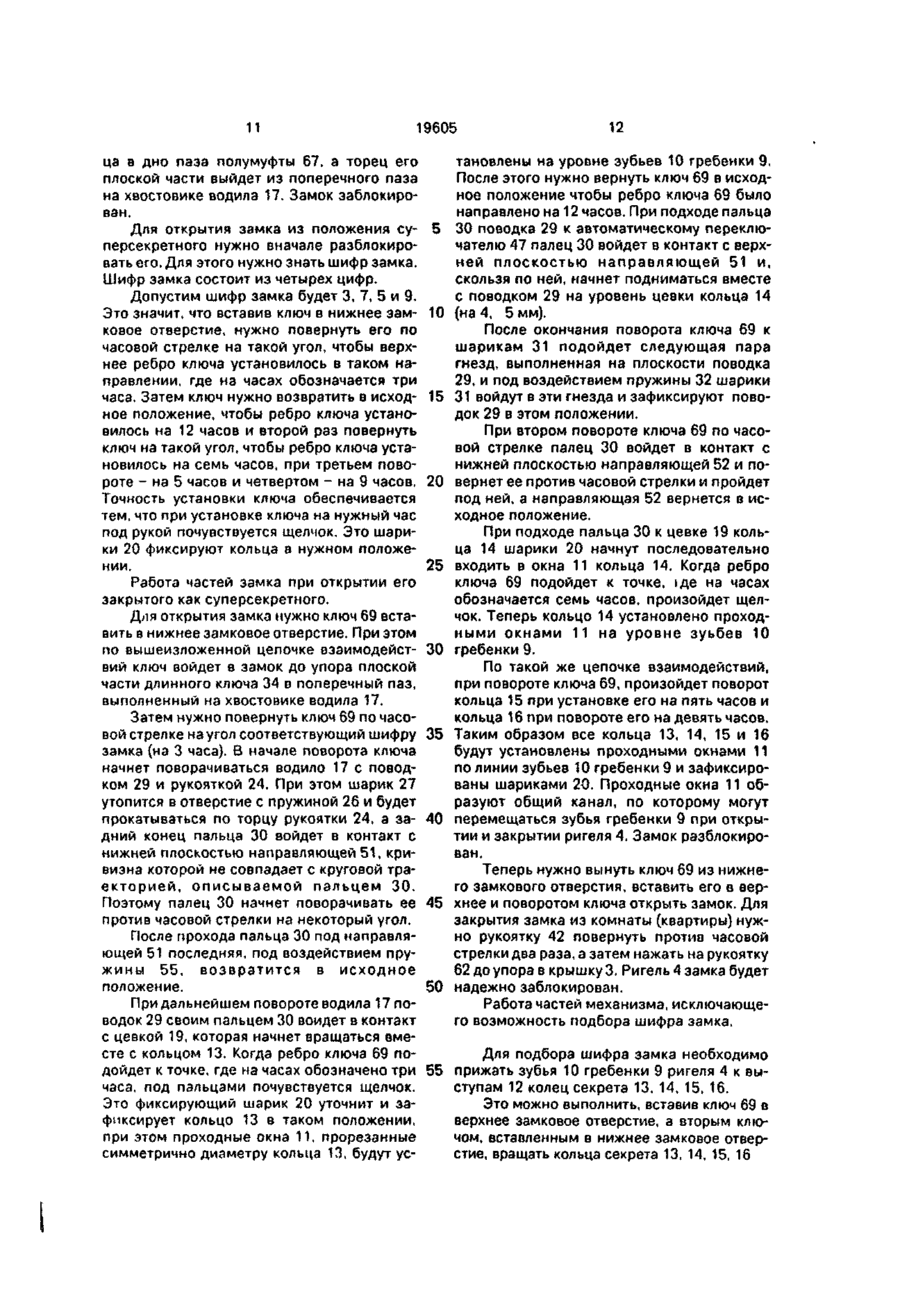

1 Суперсекретный замок, содержащий корпус, в котором помещен ригель, механизм открытия и закрытия ригеля, блокируемого выступами поворотных колец секрета, о т л и ч а ю щ и й с я тем, что он снабжен механизмом, исключающим возможность подбора шифра замка, механизмом блокировки ригеля в закрытом положении, механизмом вращения колец- секрета, механизмом автоматического переключателя пальца поводка последовательно на уровень цевок всех колец секрета, защитой ригеля от острых режущих инструментов, установкой колец секрета согласно шифру замка выполняемой поворотом ключа замка на угол, при котором верхнее ребро ключа будет установлено в направлении точки, где на часах цифрой обозначено время. 2. Суперсекретный замок по п.1, о т л ич а ю щ и й с я тем, что механизм, исключающий возможность подбора шифра замка, выполнен в виде цилиндровых механизмов, "спаренных таким образом, чтобы торцы их прижимов были установлены один напротив другого с минимальным зазором, допускающим ввод ключа только в одно замковое отверстие. 3. Суперсекретный замок по пп.1 и 2, о т л и ч а ю щ и й с я тем, что механизм блокировки ригеля выполнен в виде пакета колец секрета, надетых одно на другое, на одной стороне которых есть круговые выступы с прорезанными на них окнами, причем только два противоположных, проходных окна выполнены симметрично линии диаметра колец, с возможностью взаимодействия с зубьями гребенки, закрепленной на ригеле, на другой стороне колец выполнены резьбовые отверстия, в одно из которых помещена цевка, с возможностью взаимодействия с пальцем поводка. 4. Суперсекретный замок по пп.1-3, о тл и ч а ю щ и й с я тем, что механизм вращения колец выполнен в виде водила, составленного из двух полуосей, скрепленных винтами, имеющего головку, на которую надет пакет колец секрета, в поперечном пазу, выполненном в головке водила, помещен поводок с возможностью перемещения в нем и фиксации в определенных положениях при помощи подпружиненных шариков, помещенных в отверстиях, выполненных на плоскости поперечного паза, на конце поводка жестко закреплен палец с возможностью взаимодействия одним концом с цевками, а другим - с направляющими автоматического переключения поводка. 5. Суперсекретный замок по пп.1-4, ол"л и ч а ю щ и й с я тем, что механизм автоматического переключателя поводка последовательно на уровень цевок колец выполнен в виде кронштейна с шарнирно установленными на нем подпружиненными направляющими, имеющих дугообразную форму, стремящимися повернуться по часовой стрелке до упора в упоры, выполненные на плоскости кронштейна, с возможностью взаимодействия с концом пальца поводка. С > «О о ел 19605 6. Суперсекретный замок по пп.1-5, отл и ч а ю щ и й с я тем, что защита ригеля от возможности открытия его острыми режущими инструментами выполнена в виде запорной планки, охватывающей стойку дверной коробки с трех сторон, а на пере дней части ее, вплотную к плоскости двери, помещен брусок, закрепленный двумя винтами с потайной головкой, а также в виде лицевой планки, закрывающей поверхность двери, напротив замка, закрепленной пятью винтами с потайной головкой. Изобретение относится к запорным устройствам, преимущественно к замкам повышенной секретности, а именно к секректным замкам с кольцевыми задержками. Известен дверной замок без ключа [1], снабженный ригелем, блокируемым выступами поооротных колец секрета, имеющих вырезы, освобождающие ригель и фиксируемых относительно осей поворота колец при установке пароля замка при помощи закрепленных на этих осях настроечных колец, сцепляемых подпружиненными элементами с поворотными кольцами; оси поворотных колец секрета, расположенных в коробке замка, выполненными перпендикулярно к раме двери и рыгелю замка. Оси поворотных колец расположены в одном вертикальном ряду, причем между кольцами и подпружиненным ригелем в коробке замка расположена подпружиненная Ш-образная цугальта, взаимодействующая средним отростком с подпружиненным ригелем, а основание - с кольцами. Поворотные кольца расположены концентрично, причем между кольцами и подпружиненным ригелем расположена Т-образная цугальта взаимодействующая траверсом с кольцами, а концом стойки с подпружиненным рыгелем. Замок заключен в коробку (корпус) и имеет механизм открытия и закрытия ригеля. Причинами, препятствующими достижению технического результата (повышение защиты функций замка, исключение возможности подбора шифра замка) в прототипе являются: головки валиков фиксаторов для набора шифра находятся с наружной стороны двери, доступными для манипулирования ими при подборе шифра замка; подпружиненные рыгель и цугальта, контактирующие с поворотными кольцами секрета, создают условия для подбора шифра замка, набор шифра прототипа производится отсчетом щелчков шариков, что дает возможность "подслушать" шифр замка. Признаками прототипа, совпадающими с существенными признаками предлагаемого изобретения являются: наличие в замке корпуса, в котором помещены ригель, механизмы открытия и закрытия ригеля, блокируемого выступами поворотных колец. В основу предлагаемого изобретения поставлена задача - усвоершенствование конструкции замка. Эта задача решается введением в конструкцию замка дополнительных механизмов: механизма исключающего возможность подбора шифра замка выполненного в виде цилиндровых механизмов, спаренных таким образом, чтобы торцы прижимов их были установлены попарно, один напротив другого с минимальным зазором, допускающим ввод ключа только в одно замковое отверстие: механизма блокировки ригеля выполненного в виде пакета колец секрета, надетых одно на другое, на одной стороне которых имеются круговые выступы с прорезанными окнами на них, причем только два противоположных проходных окна выполнены симметрично линий диаметра кольца с возможностью взаимодействия с зубьями гребенки, закрепленной на ригеле; на другой стороне колец имеются резьбовые отверстия, в одно из которых помещена цевка с возможностью взаимодействия с пальцем поводка; механизма вращения колец выполненного в виде водила составленного из двух полуосей, скрепленных винтами, имеющего головку, на которую надет пакет колец секрета. В поперечном пазу, выполненного в головке водила, помещен поводок с возможностью перемещения в нем и фиксации в определенных положениях. На конце поводка жестко закреплен палец с возможностью взаимодействия с цевками колец секрета; механизма автоматического переключателя поводка последовательно на уровень всех колец, выполненного в виде кронштейна, с шарнирноустановленными на нем подпружиненными направляющими, имеющих дугообразную форму, стремящихся повернуться по часовой стрелке до упора, в упоры, выполненные на плоскости кронштейна, с возможностью взаимодействия с концом пальца поводка. 5 10 15 20 25 30 35 40 45 19605 Защита ригеля от возможности открыдней стороны корпус 1 закрыт крышкой 2, а тия его острыми режущими инструментами с задней - крышкой 3. выполнена в виде запорной планки, охватыВнутри корпуса 1 помещен ригель 4, певающей стойку дверной коробки с трех сторедний конец которого помещен в окне коррон, а на передней части, почти вплотную к 5 пуса 1, а задний - продолговатым плоскости двери, помещен брусок, закрепотверстием 5, выполненным на его плосколенный двумя винтами, а также в виде лицести надет на палец 6, жестко закрепленный вой планки, закрывающей поверхность на плоскости передней крышки 2. двери напротив замка, закрепленной пятью Одной плоскостью ригель 4 опирается винтами. 10 на переднюю крышку 2, а с другой, при поСпособ установки колец секрета согласмощи закрепленного на нем упора 7 - на но шифру замка, выполняемый поворотом перегородку 8. ключа замка на угол, при котором верхнее Устройство ригеля 4 такое же как у ангребро ключа будет установлено в направлелийского замка. нии точки, где на часах этой цифрой обозна- 15 Снизу к ригелю 4 прикреплена гребенка чено время. Положение колец секрета в этих 9 с зубьями 10, которыми он взаимодействуточках уточняется и фиксируется подпружиет с окнами 11, прорезанными на дуговых ненным шариком. выступах 12 колец 13, 14, 15 и 16. Между совокупностью существенных Эти кольца 13, 14, 15 , 16 надетые один признаков и достижением технического ре- 20 на другой в пакет, который надет на головку зультата существует следующая причинноводила 17. следственная связь: наличие механизма, На одной стороне колец 13, 14, 15, 16 исключающего возможность подбора шифимеются дуговые выступы 12 с окнами 11, а ра замка в виде спаренных цилиндровых на другой - по двенадцать резьбовых отвермеханизмов таким образом, чтобы торцы 25 стий 18, в которых по одной на каждом из прижимов их были попарно установлены колец 13, 14, 15, 16 ввинчены цевки 19. Окна один напротив другого с минимальным зазо11 выполнены таким образом, чтобы только ром, исключающим возможность одновредва противоположных - проходных были менного ввода ключей в верхнее и нижнее прорезаны симметрично диаметру колец 13. замковые отверстия; механизма блокировки 30 14, 15, 16, а следующее окно 11 по ходу ригеля, механизма вращения колец секрета,часовой стрелки от любого окна 11, было механизма автоматического переключателя прорезано симметрично линии радиуса на поводка последовательно на уровень всех такой же угол от горизонтальной линии, на колец секрета, защита ригеля от открытия каком выполнено соответствующее отверего острыми режущими инструментами; спо- 35 стие на перегородке 8 под фиксирующий соб установки колец секрета согласно шифшарик 20. Остальные окна 11 прорезаны черу замка, выполняемый поворотом ключа рез 25°, 30° и 35°. замка на угол, при котором верхнее ребро И только при установке одного из двеключа будет установлено в направлении на надцати окон 11 по линии шариков 20, и точку, где на часах этой цифрой обозначено 40 зафиксированного им, проходные окна 11, время. прорезанные симметрично диаметру колец 13, 14, 15, 16 будут установлены по линии Эти механизмы значительно повышают зубьев 10 гребенки 9. защитные функции замка, исключает возПри установке всех колец 13, 14, 15, 16 можность подбора шифра и облегчают пользование замком. 45 в таком положении образуется общий канал, по которому могут перемещаться зубья греНа фиг.1 показан суперсекретный замок бенки 9 при открытии или закрытии ригеля со снятой крышкой, вид спереди; на фиг.2 4. разрез А-А на фиг.1; на фиг.З - разрез Г-Г на фиг.1; на фиг.4 - ключ от замка; на фиг.5 Водило 17 одной шейкой помещено во - разрез И-И на фиг.2; на фиг.6 - разрез Е-Е 50 втулке 21, а второй шейкой на закрепленной на фиг.З; на фиг.7 - вид М и разрез Н-Н; на на нем полуоси 22 во втулке 23, выполненфиг.8 - разрез Б-Б на фиг.2; на фиг.9 - разной на крышке 3, на хвостовике полуоси 22 рез В-В на фиг.8; на фиг. 10 - разрез 3-3 на нарезана резьба, на которую навинчена руфиг.1; на фиг. 11 - разрез К-К на фиг.1; на коятка 24 и закреплена винтом 25. На торце фиг. 12 - разрез Л-Л на фиг.З; на фиг. 13 - вид 55 рукоятки 24 имеется глухое отверстие, в коспереди на запорную планку; на фиг. 14 тором помещены пружина 26 и шарик 27. разрез А-А на фиг.13; на фиг.15 -.вид на В головке водила 17 выполнен поперечлицевую планку. ный паз, перекрытый плоскостью фланца 28 полуоси 22. В этом пазу помещен поводок Замок содержит корпус 1, который кре29 с жестко закрепленном в нем пальцем 30. пится на внутренней стороне двери. С пере 19605 Кроме того на плоскости этого паза имеется два глухих отверстия, в которых помещены шарики 31 с пружинами 32. Шарики 31 частично входят в гнезда, выполненных на плоскости поводка 29, и фиксируют поводок 5 в определенных положениях. В хвостовике водила 17 имеется глухое отверстие, в котором помещены пружина 33 и цилиндрическая часть длинного ключа 34. На торце хвостовика водила 17 имеется 10 поперечный паз, в который при вставленном ключе замка входит торец плоской части длинного ключа 34. На перегородке 8 корпуса 1 выполнено сквозное отверстие с втулкой 35, в которой 15 помещена ступица 36. На конце ступицы 36 надеты и завальцованы шайба 37 и скоба 38. На торце ступицы 36 выполнен паз, в котором помещен зуб 39 водила 40. Шейка водила 40 помещена во втулке 41, имеющейся на 20 задней крышке 3. На конце водила 40 навинчена рукоятка 42 и закреплена винтом 25 (также как рукоятка 24). Внизу на плоскости перегородки 43 корпуса 1 выполнено четыре сквозные отвер- 25 стия, в которых помещены шарики 20 с пружинами 44. Эти шарики фиксируют кольца 13, 14, 15 и 16, в определенных положениях. С наружной стороны отверстия с шариками 20 перекрыты обоймой 45, за- 30 крепленной винтами 46. Перед поводком 29 установлен автоматический переключатель 47. Он винтами 48 прикреплен к перегородке 8. На передней плоскости кронштейна 49 35 на осях 50 установлены подпружиненные направляющие 51,52 и 53. На других концах осей 50 надеты и завальцованы плечи 54 с пружинами 55, которые стремятся повернуть плечи 54 с осями 50 по часовой стрелке 40 до упора в упоры 56. На стойке кронштейна 49 болтами 57 прикреплен ограничитель поворота 58 колец 13, 14, 15 и 16. Фиксатор 59 ригеля 4 одной шейкой по- 45 мещен в отверстии крышки 3, а вторым концом в отверстии, выполненном в перегородке 8. На средней части фиксатора 59 выполнено два кольцевых выема 60, взаимодейст- 50 вующих с подпружиненным шариком 61. На хвостовик фиксатора 59 надета рукоятка 62 и закреплена штифтом 63 На передней крышке 2 винтами 64 прикреплены цилиндровые механизмы 65 и 66. 55 В корпусах цилиндровых механизмов 65, 66 выполнены сквозные отверстия, в которых помещены полумуфты 67. В полумуфтах 67 имеются узкие отверстия 68 для прохода секретного ключа 69. В 8 торце полумуфты 67 имеется паз, в котором помещен конец короткого ключа 70, другой конец его помещен в пазу ступицы 71. На боковой поверхности полумуфты 67 выполнены пять отверстий, в которых помещены пальцы 72. В корпусе цилиндрового механизма 65 соосно с отверстиями в полумуфте 67 выполнено пять отверстий, в которых помещены прижимы 73 и пружины 74. Ступица 71 своей шейкой помещена в отверстии, выполненном в корпусе цилиндрового механизма 65, а хвостовик свободно проходит через отверстие, выполненного в крышке 2. На шейку ступицы 71 надеты и завальцованы шайба 75 и скоба 76. Корпус цилиндрового механизма 66 устроен также как корпус цилиндрового механизма 6, за исключением того, что в нем нет отверстий для помещения ступицы 71, но имеется сквозное отверстие для прохода длинного ключа 34. Между собой корпуса цилиндровых механизмов 65 и 66 соединены штифтами 77. Полумуфты 67 в корпусах цилиндровых механизмов закреплены стопорными шайбами 79. Между корпусами цилиндровых механизмов 65 и 66 помещена планка 80 с отверстиями, в которые с противоположных сторон входят концы прижимов 73. На передних торцах корпусов цилиндровых механизмов выполнено два цилиндрических выступа 81 для соединения их с лицевой планкой 82. Запорная планка 83 охватывает стойку дверной коробки с трех сторон, стягивается винтами 84; с лицевой стороны она крепится шурупами 85. С правой стороны приварен короб 86. На лицевой плоскости короба 86 прорезано сквозное окно 87 для прохода ригеля 4. С левой стороны, почти вплотную к плоскости двери, помещен стальной брусок 88, закрепленный винтами 89 с потайной головкой, проходящими насквозь стойки дверной коробки, заглубленные в тело стены и забетонированы в ней. На коробке 86 с правой стороны прорезано окно (на чертеже не показано), закрытое крышкой 90, закрепленной винтами 91, для прохода кнопки выключателя, взаимодействующего с боковой плоскостью ригеля 4 при запирании замка. Шифр замка состоит из четырех цифр. Он зависит от того, в какие из двенадцати отверстий, выполненных на кольцах 13, 14, 15 и 16 ввинчены цевки 19 19605 Для замены шифра нужно вывинтить одну или несколько цевок и ввинтить их в другие отверстия на кольцах 13, 14, 15, 16. Замок работает следующим образом. При закрытии замка, в качестве секретного, нужно вставить секретный ключ 69 в верхнее замковое отверстие и повернуть его по часовой стрелке два раза, как обычный замок. Для открытия замка нужно вставить ключ 69 в верхнее замковое отверстие и повернуть его против часовой стрелки два раза. Замок - открыт. Для закрытия замка в качестве суперсекретного нужно вставить ключ 69 в верхнее замковое отверстие и повернуть его по часовой стрелке два раза. Затем нужно вынуть ключ 69 из верхнего замкового отверстия и вставить его в нижнее. Затем нужно повернуть ключ 69 против часовой стрелки до упора, а потом ровернуть его в исходное положение, т.е. повернуть его по часовой стрелке назад. Это нужно проделать четыре раза. После четвертого поворота ключа 69 против часовой стрелки ригель 4 замка будет заблокирован. Работа частей замка при закрытии его в качестве суперсекретного. Для закрытия замка нужно вставить секретный ключ 69 в верхнее замковое отверстие и повернуть его по часовой стрелке два раза как обычный замок. При этом ригель 4 будет введен в окно 87 запорной планки 83. Затем нужно вынуть ключ 69 из верхнего отверстия и вставить его в нижнее замковое отверстие. При этом выступы, выполненные на ключе 69, войдут в контакт с пальцами 72 цилиндрового механизма 66 и, преодолевая сопротивление пружин 74, выдвинут их (пальцы 72) заподлицо с образующей полумуфты 67, которые, в свою очередь, выдвинут концы прижимов 73 из отверстия полумуфты 67, а противоположные концы их войдут в отверстия планки 80 почти вплотную к соответствующим концам прижимов 73 цилиндровых механизмов 65 и этим заблокируют верхнее замковое отверстие, в которое теперь невозможно вставить второй ключ. При дальнейшем заглублении ключа 69 его передний конец войдет в контакт с торцом длинного ключа 34, который, преодолевая сопротивление пружины 33, утопится в отверстии водила 17, а торец плоской части длинного ключа 34 войдет в поперечный паз на хвостовике водила 17 (на чертеже не показан). После этого нужно повернуть ключ 69 против часовой стрелки до упорз. 5 10 15 20 25 30 35 40 45 50 55 10 При повороте ключа 69, начнет поворачиваться водило 17 вместе с поводком 29, причем задний конец пальца 30 войдет в контакт с верхней плоскостью направляющей 53 автоматического переключателя 47 и, преодолевая сопротивление слабой пружины 55, повернет ее на некоторый угол против часовой стрелки. После прохода пальца 30 над направляющей 53, последняя вернется в исходное' положение до упора в упор 56 и этим закроет путь пальцу 30 в исходное положение. При дальнейшем повороте ключа 69 передний конец пальца 30войдет в контакт с цевкой 19 кольца 16 и начнет поворачивать его против часовой стрелки, и его круговой выступ 12 войдет в зазор между зубьями 10 гребенки 9, а фиксирующие шарики 20 начнут последовательно входить в окна 11 кругового выступа 12 кольца 16. В конце поворота ключа 69 цевка 19 войдет в контакт с ограничителем поворота 58, после чего нужно вернуть ключ 69 вместе с водилом 17 в исходное положение, т.е. повернуть ключ по часовой стрелке назад. При повороте ключа 69 в обратном направлении при подходе поводка 29 к автоматическому переключателю 47 задний конец пальца 30 войдет в контакт с нижней плоскостью направляющей 53, кривизна которой не совпадает с круговой траекторией, которую описывает палец 30. Направляющая 53 не может пропустить палец 30, т.к. она упирается в упор 56. Поэтому палец 30, скользя по плоскости направляющей 53, вместе с поводком 29 начнет опускаться вниз к оси водила 17 (на 4,5 мм). Под воздействием сферических плоскостей гнезд, выполненных на плоскости поводка 29, шарики 3 1 , преодолевая сопротивление пружины 32, утапливаются в отверстиях, где помещаются пружины 32, освобождая путь для прохода поводка 29 на уровень цевки 19 кольца 15 (на 4,5 мм). При установке ключа 69 в исходное положение к шарикам 31 подходит следующая пара гнезд, шарики 31 входят в них и фиксируют поводок 29 в таком положении. По такой же цепочке взаимодействий произойдет второй, третий и четвертый поворот ключа 69. После четвертого поворота ключа 69 палец 30 вместе с поводком 29 будет переведен на самый низкий уровень, а кольцевые выступы 12 всех колец 13, 14, 15, 16 будут введены в зазоры между зуьбями 10 гребенки 9 и этим заблокируют ригель 4 замка в закрытом положении. При выемке ключа 69 из замка, под воздействием пружины 33, длинный ключ 34 будет вытолкнут до упора его плоского кон 11 19605 ца в дно паза полумуфты 67, а торец его плоской части выйдет из поперечного паза на хвостовике водила 17. Замок заблокирован. Для открытия замка из положения су- 5 персекретного нужно вначале разблокировать его. Для этого нужно знать шифр замка. Шифр замка состоит из четырех цифр. Допустим шифр замка будет 3, 7, 5 и 9. Это значит, что вставив ключ в нижнее зам- 10 ковое отверстие, нужно повернуть его по часовой стрелке на такой угол, чтобы верхнее ребро ключа установилось в таком направлении, где на часах обозначается три часа. Затем ключ нужно возвратить в исход- 15 ное положение, чтобы ребро ключа установилось на 12 часов и второй раз повернуть ключ на такой угол, чтобы ребро ключа установилось на семь часов, при третьем повороте - на 5 часов и четвертом - на 9 часов. 20 Точность установки ключа обеспечивается тем, что при установке ключа на нужный час под рукой почувствуется щелчок. Это шарики 20 фиксируют кольца в нужном положении. 25 Работа частей замка при открытии его закрытого как суперсекретного. Для открытия замка нужно ключ 69 вставить в нижнее замковое отверстие. При этом по вышеизложенной цепочке взаимодейст- 30 вий ключ войдет в замок до упора плоской части длинного ключа 34 в поперечный паз, выполненный на хвостовике водила 17. Затем нужно повернуть ключ 69 по часовой стрелке на угол соответствующий шифру 35 замка (на 3 часа). В начале поворота ключа начнет поворачиваться водило 17 с поводком 29 и рукояткой 24. При этом шарик 27 утопится в отверстие с пружиной 26 и будет прокатываться по торцу рукоятки 24, а за- 40 дний конец пальца 30 войдет в контакт с нижней плоскостью направляющей 51, кривизна которой не совпадает с круговой траекторией, описываемой пальцем 30, Поэтому палец 30 начнет поворачивать ее 45 против часовой стрелки на некоторый угол. После прохода пальца 30 под направляющей 51 последняя, под воздействием пружины 55, возвратится в исходное положение. 50 При дальнейшем повороте водила 17 поводок 29 своим пальцем 30 войдет в контакт с цевкой 19, которая начнет вращаться вместе с кольцом 13. Когда ребро ключа 69 подойдет к точке, где на часах обозначено три 55 часа, под пальцами почувствуется щелчок. Это фиксирующий шарик 20 уточнит и зафиксирует кольцо 13 в таком положении, при этом проходные окна 11, прорезанные симметрично диаметру кольца 13, будут ус 12 тановлены на уровне зубьев 10 гребенки 9. После этого нужно вернуть ключ 69 в исходное положение чтобы ребро ключа 69 было направлено на 12 часов. При подходе пальца 30 поводка 29 к автоматическому переключателю 47 палец 30 войдет в контакт с верхней плоскостью направляющей 51 и, скользя по ней, начнет подниматься вместе с поводком 29 на уровень цевки кольца 14 (на 4, 5 мм). После окончания поворота ключа 69 к шарикам 31 подойдет следующая пара гнезд, выполненная на плоскости поводка 29, и под воздействием пружины 32 шарики 31 войдут в эти гнезда и зафиксируют поводок 29 в этом положении. При втором повороте ключа 69 по часовой стрелке палец 30 войдет в контакт с нижней плоскостью направляющей 52 и повернет ее против часовой стрелки и пройдет под ней, а направляющая 52 вернется в исходное положение. При подходе пальца 30 к цевке 19 кольца 14 шарики 20 начнут последовательно входить в окна 11 кольца 14. Когда ребро ключа 69 подойдет к точке, іде на часах обозначается семь часов, произойдет щелчок. Теперь кольцо 14 установлено проходными окнами 11 на уровне зуьбев 10 гребенки 9. По такой же цепочке взаимодействий, при повороте ключа 69, произойдет поворот кольца 15 при установке его на пять часов и кольца 16 при повороте его на девять часов. Таким образом все кольца 13, 14, 15 и 16 будут установлены проходными окнами 11 по линии зубьев 10 гребенки 9 и зафиксированы шариками 20. Проходные окна 11 образуют общий канал, по которому могут перемещаться зубья гребенки 9 при открытии и закрытии ригеля 4. Замок разблокирован. Теперь нужно вынуть ключ 69 из нижнего замкового отверстия, вставить его в верхнее и поворотом ключа открыть замок. Для закрытия замка из комнаты (квартиры) нужно рукоятку 42 повернуть против часовой стрелки два раза, а затем нажать на рукоятку 62 до упора в крышку 3. Ригель 4 замка будет надежно заблокирован. Работа частей механизма, исключающего возможность подбора шифра замка. Для подбора шифра замка необходимо прижать зубья 10 гребенки 9 ригеля 4 к выступам 12 колец секрета 13, 14, 15, 16. Это можно выполнить, вставив ключ 69 в верхнее замковое отверстие, а вторым ключом, вставленным в нижнее замковое отверстие, вращать кольца секрета 13, 14, 15, 16 19605 13 Но при установке ключа 69 в любое замковое отверстие, зубьями, выполненными на ключе 69, пальцы 72 будут выдвинуты заподлицо с образующей полумуфты 67. которые, в свою очередь, выдвинут концы упо- 5 ров 73 в отверстия, выполненные в планке 80, почти вплотную к торцам противостоящих упоров 73. Это исключает возможность установки ключа во второе замковое отверстие, при вставленном ключе в первое, что 10 исключает возможность прижима зубьев 10 гребенки 9 ригеля 4 к круговым выступам 12 колец секрета 13, 14, 15, 16 и возможность подбора шифра замка. Работа замка при закрытии его из квар- 15 тиры. Для закрытия замка из квартиры нужно рукоятку 42 повернуть против часовой стрелки два раза. При повороте рукоятки 42 вместе с ней начнет поворачиваться водило 20 А -I 14 40, зуб 39 которого начнет поворачивать ступицу 36 с закрепленной на ней скобой 38, которая выдвинет ригель 4 из корпуса 1 введет его в окно 87 запорной планки 83. Затем нужно нажать на рукоятку 62 до упора. При этом выем 61 вытолкнет подпружиненный шарик 61 из выема 60 и откроет путь фиксатору 59, который выдвинется вперед и установится сзади торца ригеля 4. Ригель заблокирован в закрытом положении. Рукоятка 24 - аварийная. Она служит для того, чтобы можно было разблокировать ригель, заблокированный снаружи. Для замены шифра замка нужно вывинтить одно или несколько цевок 19 и ввинтить их в другие отверстия колец секрета 13, 14, 15, 16. Четыре кольца секрета 13, 14, 15, 16 могут дать до 10.000 вариантов шифра замка. Фиг 1 J S0961 I '9 49 J-J 90961 19605 Фиг 6 I •^^ЧХЧХ^\\\\\\Ч\\Ч IS 19605 Фиг 8 и ~ и (ПоёеРну/по) М2:1 58 Фиг 9 І 8 Оігг}ф ц] у у 90961 19605 Фаг/4 19605 Фаг. 15 Упорядник Замовлення 4346 Техред М.Келемеш Коректор М.Куль Тираж Підписне Державне.патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101 т#шшж\'#кз*г
