Пристрій для імпульсного розпилення вогнегасильних сполук

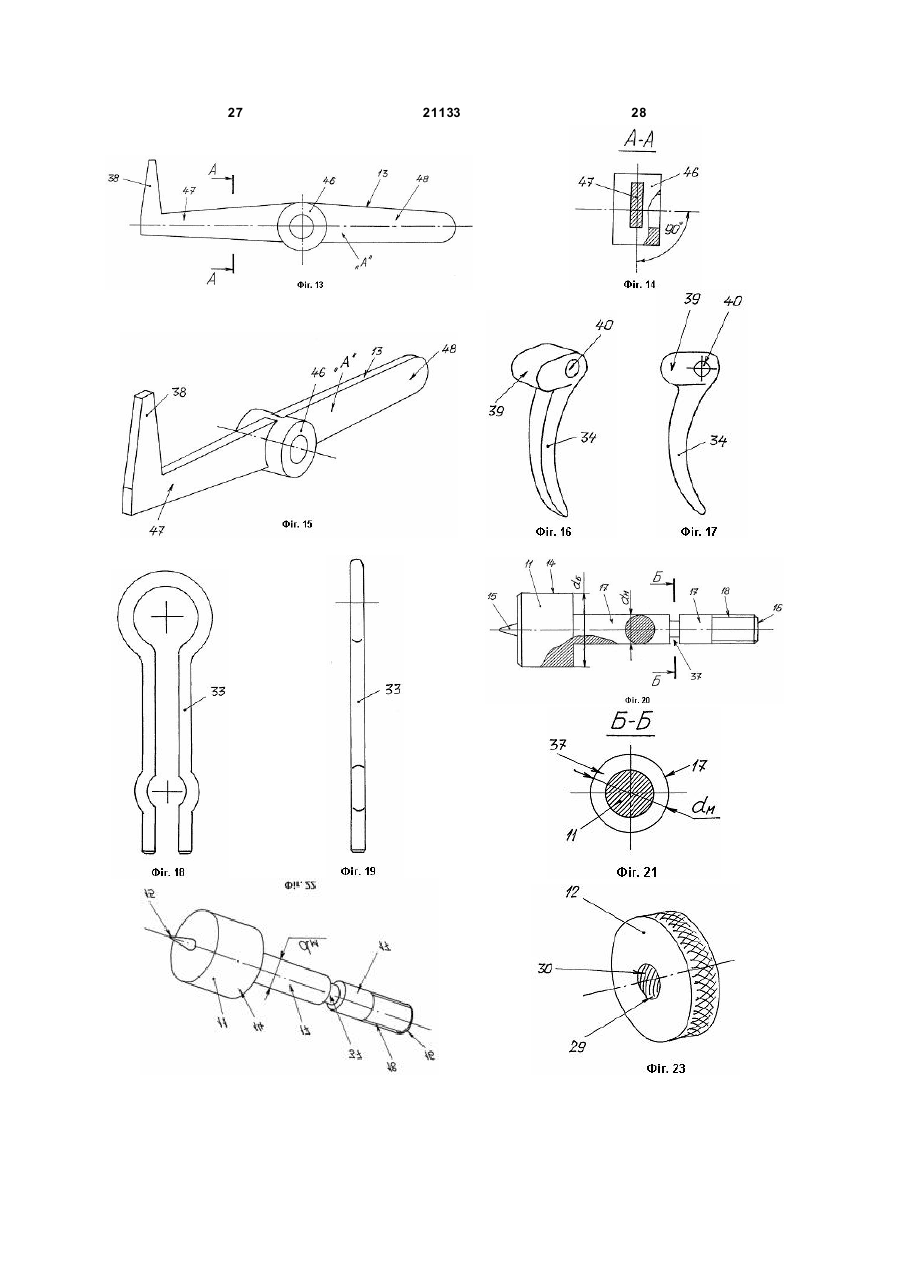

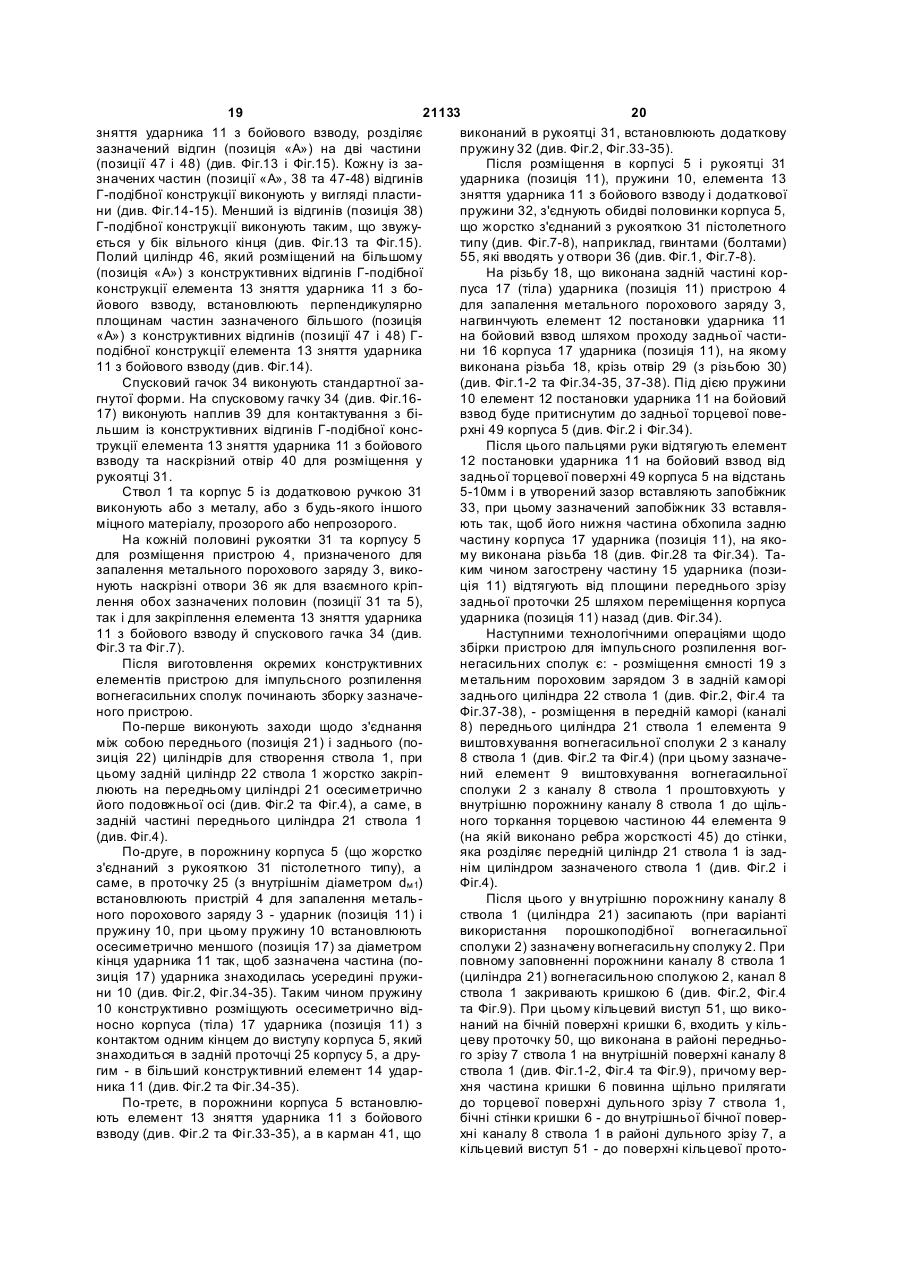

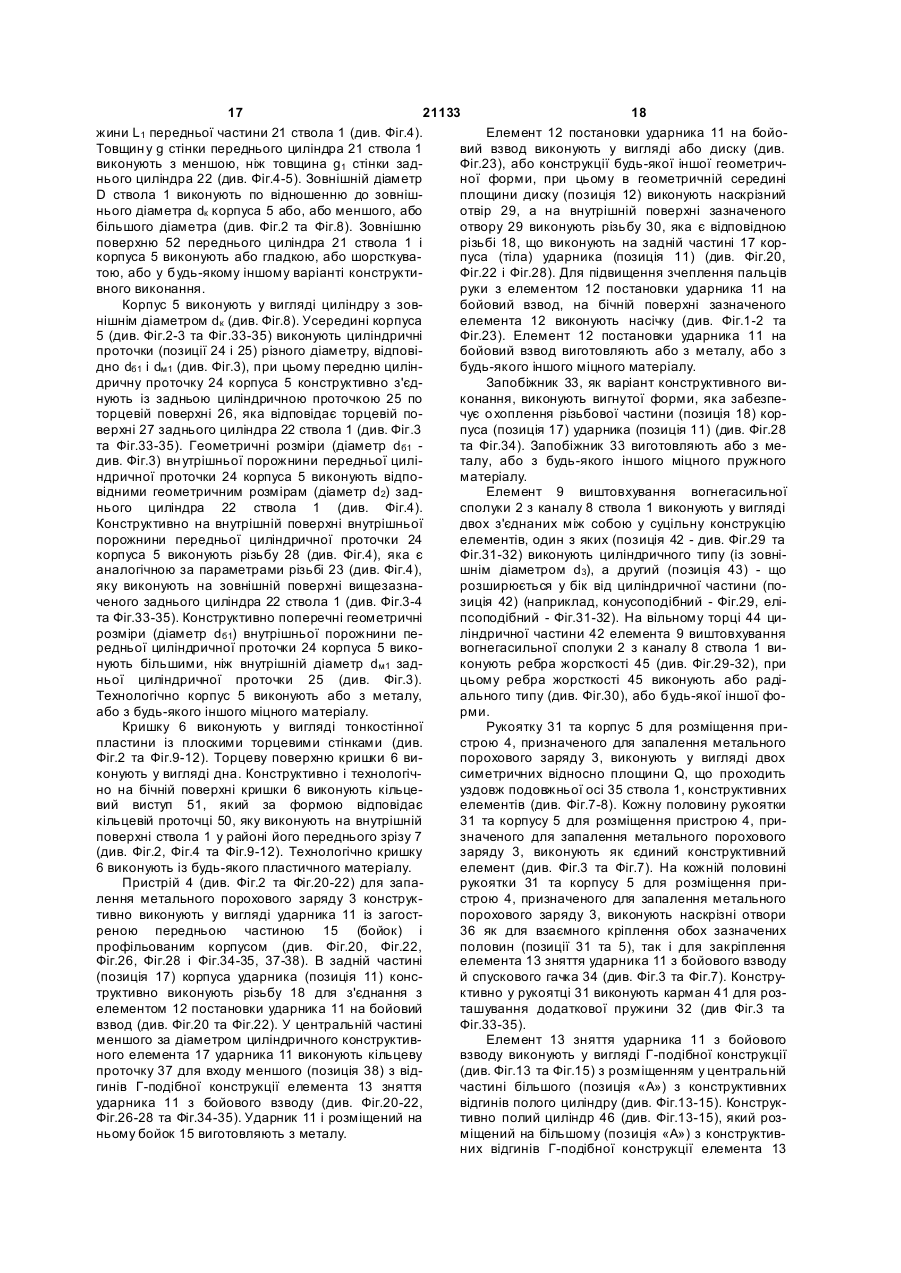

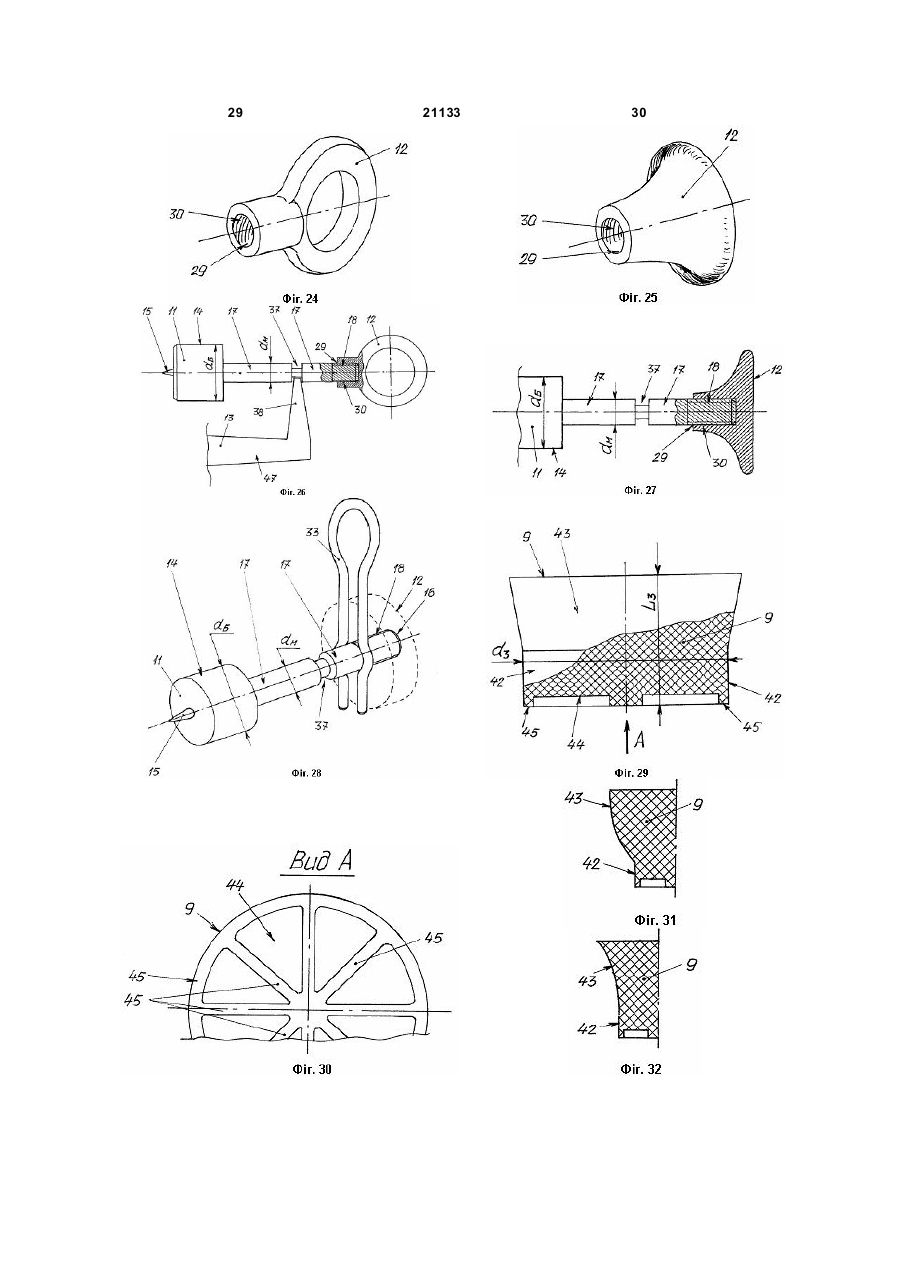

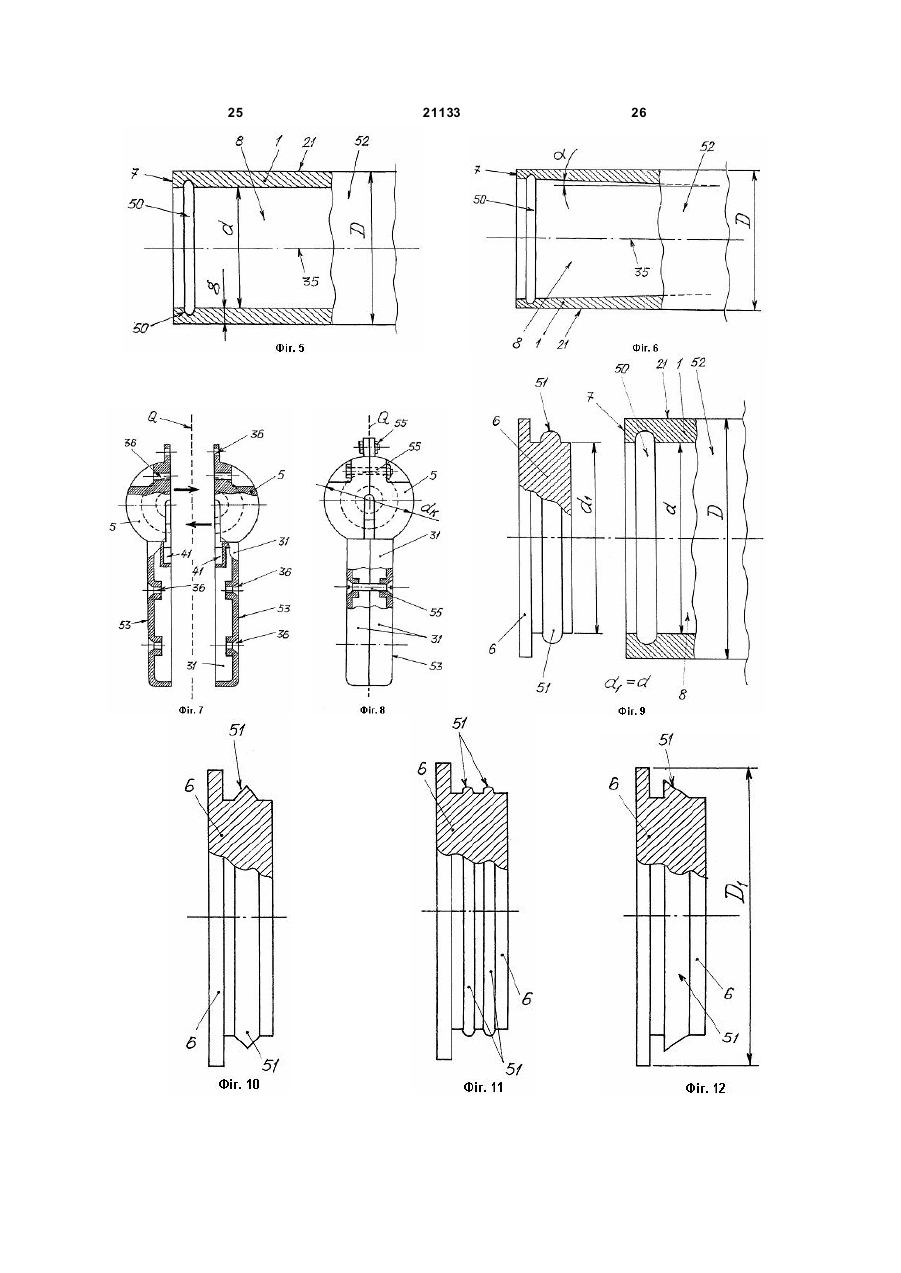

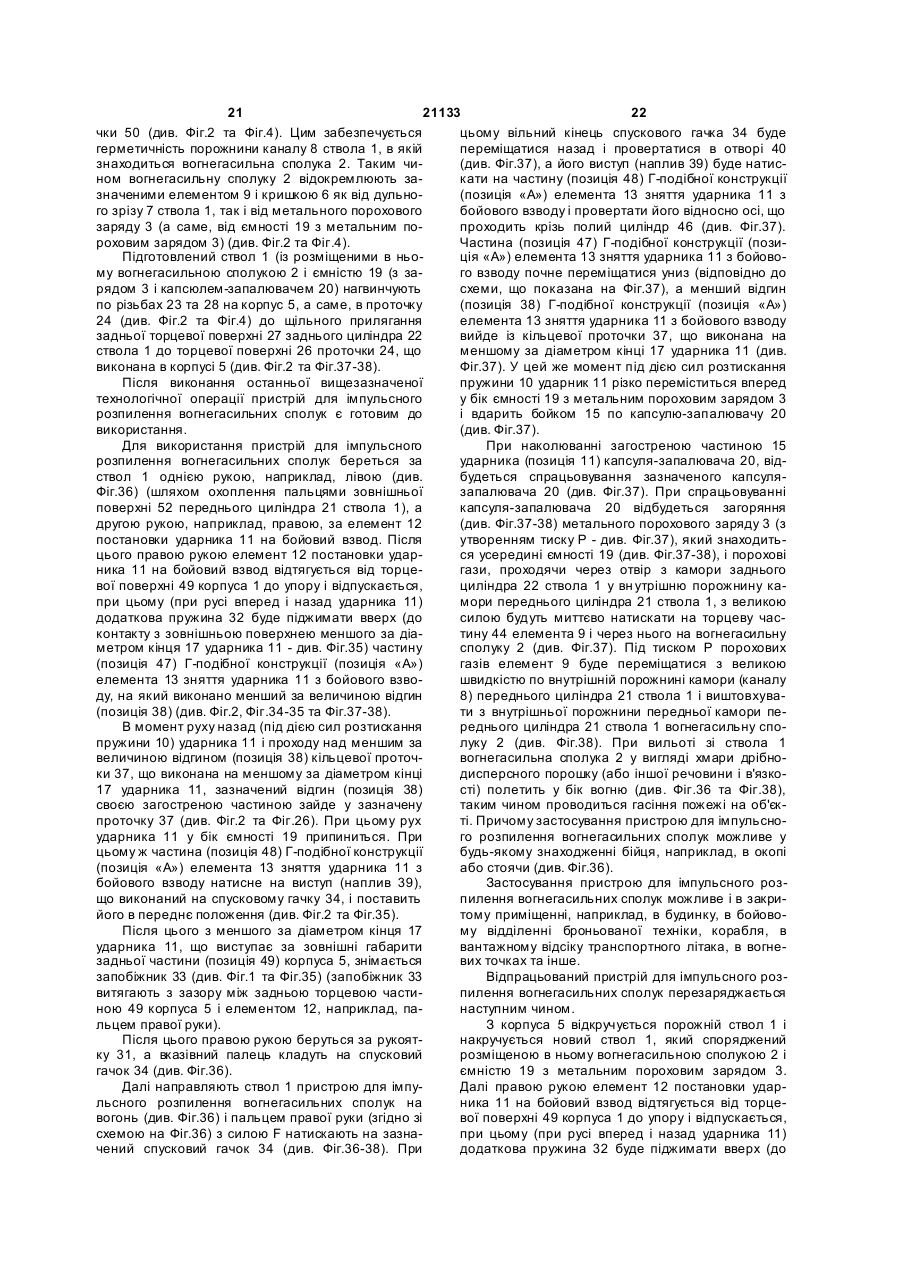

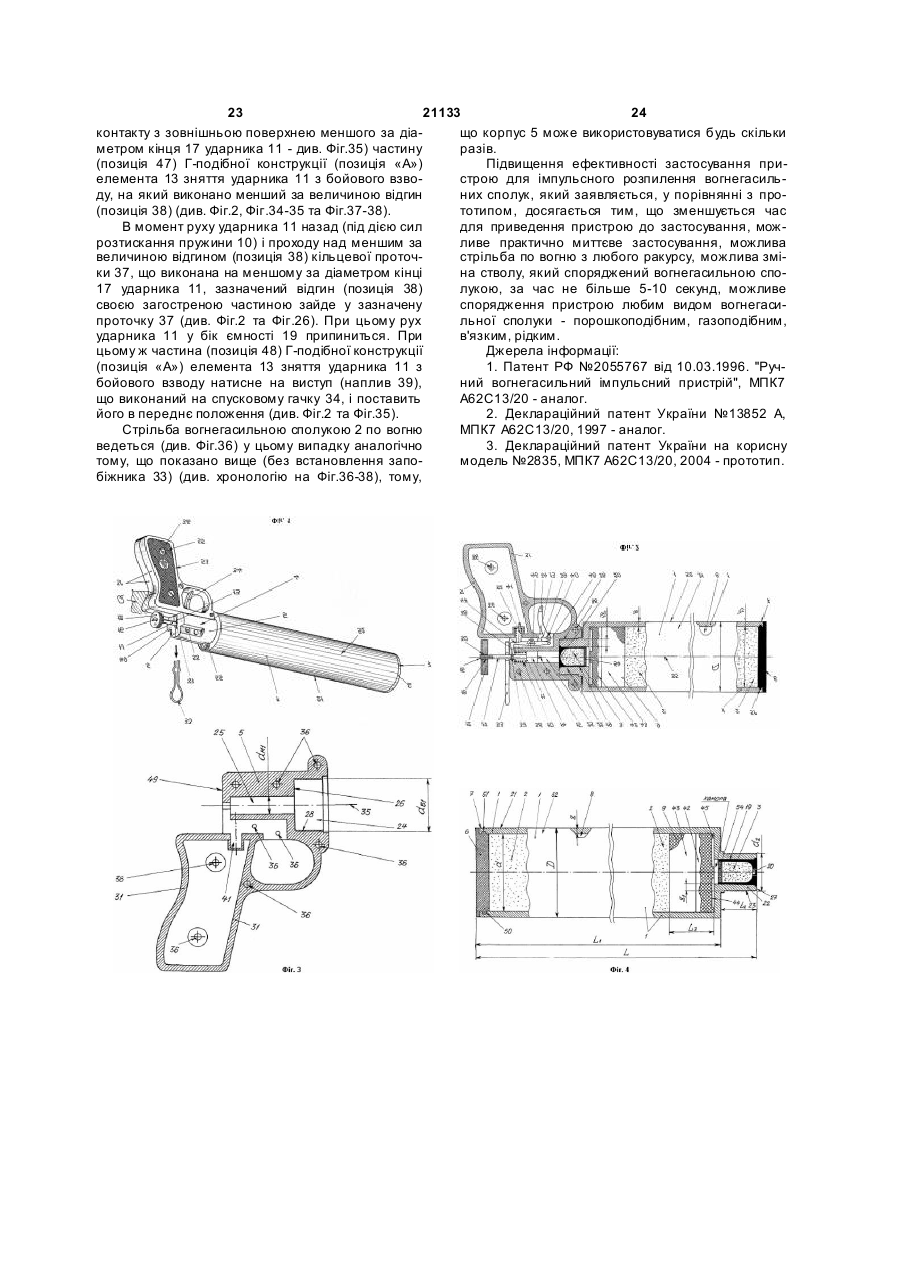

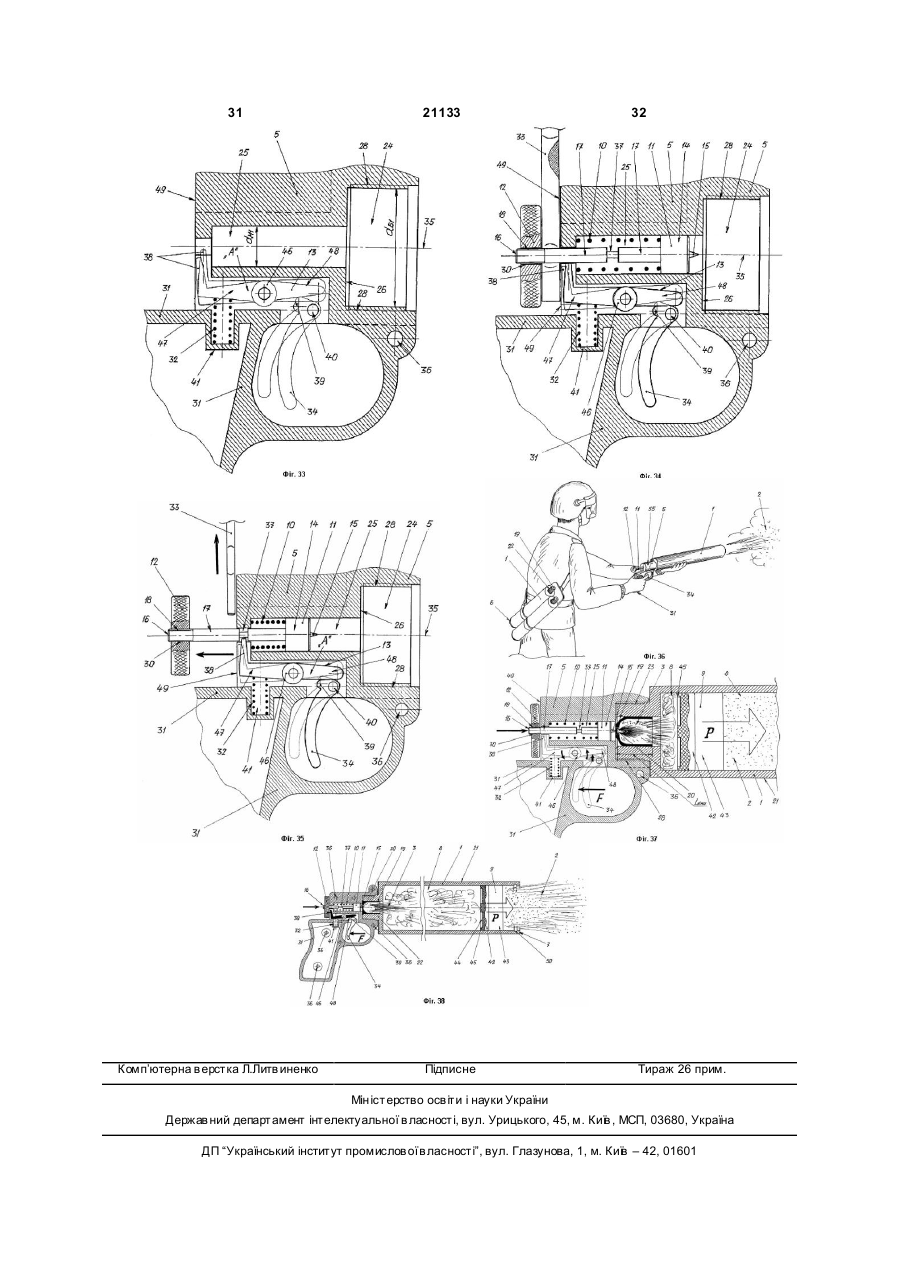

1. Пристрій для імпульсного розпилення вогнегасильних сполук, який містить ствол з розміщеними в ньому вогнегасильною сполукою і метальним пороховим зарядом, пристрій для запалювання метального порохового заряду, корпус для розміщення пристрою, призначеного для запалювання метального порохового заряду, кришку, встановлену на передньому зрізі каналу ствола, і елемент виштовхування вогнегасильної сполуки з каналу ствола, розміщений в каналі ствола, при цьому пристрій для запалювання метального порохового заряду містить пружину, ударник, елемент встановлення ударника на бойовий звід та елемент зняття ударника з бойового зводу, ударник виконано у вигляді дво х різних за діаметром циліндричних конструктивних елементів, з'єднаних між собою у суцільну конструкцію, на більшому за діаметром циліндричному конструктивному елементі ударника розміщений бойок, на вільному кінці меншого за діаметром циліндричного конструктивного елемента ударника виконана різьба для розміщення елемента встановлення ударника на бойовий звід, метальний пороховий заряд розміщений у ємності, яка споряджена елементом запалювання метального порохового заряду, ствол виконаний у вигляді двох порожнистих циліндрів, з'єднаних між собою по подовжній осі з утворенням камор для розміщення, відповідно, вогнегасильної сполуки і ємності з метальним пороховим зарядом, на зовнішній поверхні заднього циліндра ствола, який виконано за діаметром меншим, ніж передній циліндр, нарізана різьба, корпус містить виконані усередині корпуса циліндричні проточки різного діаметра, передня циліндрична проточка корпуса з'єднана із задньою циліндричною проточкою зазначеного корпуса по поверхні, яка відповідає торцевій поверхні заднього циліндра ствола, на поверхні передньої проточки корпуса нарізана різьба, що відпові 2 (19) 1 3 21133 4 частині більшого з конструктивних відгинів порожпружного еластичного матеріалу, прозорого або нистого циліндра, у центральній частині меншого непрозорого. за діаметром циліндричного конструктивного еле2. Пристрій за п. 1, який відрізняється тим, що мента ударника виконана кільцева проточка для передній циліндр ствола виконаний за зовнішнім входу меншого з відгинів Г-подібної конструкції діаметром більшим, ніж задній. елемента зняття ударника з бойового зводу, на 3. Пристрій за п. 1, який відрізняється тим, що спусковому гачку виконаний наплив для контактупередній циліндр ствола виконаний з товщиною вання з більшим із конструктивних відгинів Гстінки, меншою, ніж товщина стінки заднього циліподібної конструкції елемент зняття ударника з ндра. бойового зводу та наскрізний отвір для розміщен4. Пристрій за п. 1, який відрізняється тим, що на ня у рукоятці, у рукоятці виконаний карман для внутрішній поверхні ствола у районі його передрозташування додаткової пружини, елемент винього зрізу виконана кільцева проточка. штовхування вогнегасильної сполуки з каналу 5. Пристрій за п. 1, який відрізняється тим, що ствола виконано у вигляді двох з'єднаних між сокришка виконана у вигляді тонкостінної пластини. бою у суцільну конструкцію елементів, один з яких 6. Пристрій за п. 1, який відрізняється тим, що на виконано циліндричного типу, а другий - що розбічній поверхні кришки виконаний кільцевий виширюється у бік від циліндричної частини, на вільступ, який за формою відповідає кільцевій проточному торці циліндричної частини елемента виштоці, що виконана на внутрішній поверхні ствола у вхування вогнегасильної сполуки з каналу ствола зоні його переднього зрізу. виконано ребра жорсткості, причому порожнистий 7. Пристрій за п. 1, який відрізняється тим, що циліндр, який розміщений на більшому з конструкдовжина задньої камори ствола виконана не ментивних відгинів Г-подібної конструкції елемента шою від довжини ємності з розміщеними в ній капзняття ударника з бойового зводу, розділяє зазнасулем-запалювачем і метальним пороховим зарячений відгин на дві частини, кожна із зазначених дом. частин відгинів Г-подібної конструкції виконана у 8. Пристрій за п. 1, який відрізняється тим, що вигляді пластини, менша із відгинів Г-подібної зовнішній діаметр ствола виконаний по відношенконструкції виконана такою, що звужується у бік ню до зовнішнього діаметра корпуса або рівним, вільного кінця, порожнистий циліндр, який розміабо меншого, або більшого діаметра. щений на більшому з конструктивних відгинів Г9. Пристрій за п. 1, який відрізняється тим, що подібної конструкції елемента зняття ударника з ствол та корпус із додатковою ручкою виконано бойового зводу, встановлено перпендикулярно або з металу, або з будь-якого іншого міцного маплощинам частин зазначеного більшого з конструтеріалу, прозорого або непрозорого. ктивних відгинів Г-подібної конструкції елемента 10. Пристрій за п. 1, який відрізняється тим, що зняття ударника з бойового зводу, додаткова прузовнішня поверхня переднього циліндра ствола і жина розміщена так, що контактує одним торцем з корпуса виконана гладкою або шорсткуватою, або корпусом рукоятки, а другим - із частиною Гу будь-якому іншому варіанті конструктивного виподібної конструкції, на який виконано менший за конання. величиною відгин, запобіжник встановлений між 11. Пристрій за п. 1, який відрізняється тим, що задньою торцевою частиною додаткового корпуса бічні стінки додаткової ручки виконано або гладкиі елементом встановлення ударника на бойовий ми, або з нанесеною насічкою. звід, запобіжник виконано вигнутої форми, що за12. Пристрій за п. 1, який відрізняється тим, що безпечує охоплення різьбової частини ударника, ребра жорсткості, які виконано на торці елемента камора передньої частини ствола виконана або з виштовхування вогнегасильної сполуки з каналу постійним внутрішнім діаметром уздовж всієї каствола, виконано у вигляді або радіальних пласмори, або такою, що розширюється у бік передтин, або будь-якої іншої форми. нього зрізу ствола, або у комбінації зазначених 13. Пристрій за п. 1, який відрізняється тим, що ланок, елемент виштовхування вогнегасильної елемент встановлення ударника на бойовий звід сполуки з каналу ствола та кришку виконано з виконаний або циліндричної, або будь-якої іншої геометричної форми. Корисна модель відноситься до галузі пожежегасіння, зокрема, до пожежегасячих пристроїв, а саме, до пристроїв для імпульсного розпилення вогнегасильних сполук. Відомий імпульсний вогнегасильний пристрій, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому корпус виконано нероз'ємним [1]. До недоліків відомого імпульсного вогнегасильного пристрою відноситься те, що він має низьку ефективність та рівень безпеки, неможливість розпиляти в'язкі та рідкі вогнегасильні речовини. Відомий імпульсний розпилювач, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому вогнегасильна речовина і газогенератор з ініціатором розміщені у контейне 5 21133 6 рах, причому контейнери розміщено осесиметрич- з зазначеним ударником, в елементі постановки но один до одного [2]. ударника на бойовий взвод виконаний отвір з різьДо недоліків відомого імпульсного вогнегасибою, зазначений елемент постановки ударника на льного пристрою відноситься те, що він має низьку бойовий взвод закріплений на вільному кінці ударефективність та рівень безпеки із-за відсутності ника, на якому виконана різьба, як елемент запазапобіжника. До недоліків відомого імпульсного лювання метального порохового заряду застосовогнегасильного пристрою відноситься і те, що вується капсуль-запалювач, а як вогнегасильна неможлива швидка перезарядка пристрою. сполука застосовуються або порошкоподібні, або Найбільш відомим технічним рішенням, яке газоподібні, або в'язкі або клейкі сполуки, включаобрано за прототип, є пристрій для імпульсного ючи такі, що полімеризуються при контакті з повітрозпилення вогнегасильних сполук, який містить рям [3]. ствол з розміщеними в ньому вогнегасильною До недоліків відомого пристрою для імпульссполукою і метальним пороховим зарядом, приного розпилення вогнегасильних сполук, який обстрій для запалення метального порохового зарярано за прототип, відноситься те, що він має низьду, корпус для розміщення пристрою, призначеноку ефективність та рівень безпеки із-за відсутності го для запалення метального порохового заряду, запобіжника та жорсткої фіксації пристрою у руці кришку, встановлену на передньому зрізі каналу при пострілі, особливо у випадку, коли використоствола, і елемент виштовхування вогнегасильної вується метальний заряд підвищеної потужності, сполуки з каналу ствола, розміщений в каналі наприклад, з масою метального порохового заряствола, при цьому пристрій для запалення метаду чотири або більше грам. До недоліків відомого льного порохового заряду містить пружину, ударпристрою для імпульсного розпилення вогнегасиник, елемент постановки ударника на бойовий льних сполук відноситься і те, що неможлива швивзвод та елемент зняття ударника з бойового дка перезарядка пристрою. До недоліків відомого взводу, ударник виконано у вигляді двох різних за пристрою для імпульсного розпилення вогнегасидіаметром циліндричних конструктивних елеменльних сполук відноситься також і те, що відсутня тів, з'єднаних між собою у суцільну конструкцію, на можливість розпиляти в'язкі та рідкі вогнегасильні більшому за діаметром циліндричному конструкречовини, крім порошкоподібних. тивному елементу ударника розміщений бойок, на В основу корисної моделі покладена задача вільному кінці меншого за діаметром циліндричшляхом усунення недоліків прототипу забезпечити ному конструктивному елементі ударника виконапідвищення експлуатаційних характеристик прина різьба для розміщення елемента постановки строю для імпульсного розпилення вогнегасильударника на бойовий взвод, метальний пороховий них сполук. заряд розміщений у ємності, яка споряджена елеСуть корисної моделі в пристрої для імпульсментом запалювання метального порохового заного розпилення вогнегасильних сполук, який місряду, ствол виконаний у вигляді двох порожніх тить ствол з розміщеними в ньому вогнегасильною циліндрів, з'єднаних між собою по подовжній осі з сполукою і метальним пороховим зарядом, приутворенням камор для розміщення, відповідно, стрій для запалення метального порохового зарявогнегасильної сполуки і ємності з метальним поду, корпус для розміщення пристрою, призначенороховим зарядом, на зовнішній поверхні заднього го для запалення метального порохового заряду, циліндра ствола, який виконано за діаметром кришку, встановлену на передньому зрізі каналу меншим, ніж передній циліндр, нарізана різьба, ствола, і елемент виштовхування вогнегасильної корпус містить виконані усередині корпуса циліндсполуки з каналу ствола, розміщений в каналі ричні проточки різного діаметру, передня циліндствола, при цьому пристрій для запалення метарична проточка корпуса з'єднана із задньою цилінльного порохового заряду містить пружину, удардричною проточкою зазначеного корпуса по ник, елемент постановки ударника на бойовий поверхні, яка відповідає торцевій поверхні задньовзвод та елемент зняття ударника з бойового го циліндра ствола, на поверхні передньої проточвзводу, ударник виконано у вигляді двох різних за ки корпуса нарізана різьба, що відповідає різьбі, діаметром циліндричних конструктивних елеменяка нарізана на задньому циліндрі ствола, притів, з'єднаних між собою у суцільну конструкцію, на стрій для запалення метального порохового зарябільшому за діаметром циліндричному конструкду і зазначена ємність з метальним пороховим тивному елементу ударника розміщений бойок, на зарядом розміщені у задній частині ствола осесивільному кінці меншого за діаметром циліндричметрично останньому, вогнегасильна сполука віному конструктивному елементі ударника виконадокремлена зазначеною кришкою від переднього на різьба для розміщення елемента постановки зрізу каналу ствола, а елементом виштовхування ударника на бойовий взвод, метальний пороховий вогнегасильної сполуки з каналу ствола - від ємзаряд розміщений у ємності, яка споряджена еленості з метальним пороховим зарядом, причому ментом запалювання метального порохового завнутрішні порожнини камор ствола з'єднані між ряду, ствол виконаний у вигляді двох порожніх собою переходом з більшої в меншу камору, прициліндрів, з'єднаних між собою по подовжній осі з стрій для запалення метального порохового заряутворенням камор для розміщення, відповідно, ду розміщений після метального порохового зарявогнегасильної сполуки і ємності з метальним поду з можливістю безпосереднього впливу на роховим зарядом, на зовнішній поверхні заднього елемент запалювання метального порохового зациліндра ствола, який виконано за діаметром ряду для його безпосереднього запалювання, меншим, ніж передній циліндр, нарізана різьба, пружина встановлена осесиметрично ударника з корпус містить виконані усередині корпуса циліндконтактуванням одним кінцем з корпусом, а другим ричні проточки різного діаметру, передня цилінд 7 21133 8 рична проточка корпуса з'єднана із задньою циліндвох з'єднаних між собою у суцільну конструкцію дричною проточкою зазначеного корпуса по повеелементів, один з яких виконано циліндричного рхні, яка відповідає торцевій поверхні заднього типу, а другий - що розширюється у бік від циліндциліндра ствола, на поверхні передньої проточки ричної частини, на вільному торці циліндричної корпуса нарізана різьба, що відповідає різьбі, яка частини елемента виштовхування вогнегасильної нарізана на задньому циліндрі ствола, пристрій сполуки з каналу ствола виконано ребра жорсткодля запалення метального порохового заряду і сті. Суть корисної моделі полягає також і в тому, зазначена ємність з метальним пороховим зарящо полий циліндр, який розміщений на більшому з дом розміщені у задній частині ствола осесиметконструктивних відгинів Г-подібної конструкції рично останньому, вогнегасильна сполука відоелемента зняття ударника з бойового взводу, розкремлена зазначеною кришкою від переднього діляє зазначений відгин на дві частини, кожна із зрізу каналу ствола, а елементом виштовхування зазначених частин відгинів Г-подібної конструкції вогнегасильної сполуки з каналу ствола - від ємвиконана у вигляді пластини, менша із відгинів Гності з метальним пороховим зарядом, причому подібної конструкції виконана такою, що звужуєтьвнутрішні порожнини камор ствола з'єднані між ся у бік вільного кінця, полий циліндр, який розмісобою переходом з більшої в меншу камору, прищений на більшому з конструктивних відгинів Гстрій для запалення метального порохового заряподібної конструкції елемента зняття ударника з ду розміщений після метального порохового зарябойового взводу, встановлено перпендикулярно ду з можливістю безпосереднього впливу на площинам частин зазначеного більшого з конструелемент запалювання метального порохового зактивних відгинів Г-подібної конструкції елемента ряду для його безпосереднього запалювання, зняття ударника з бойового взводу, додаткова пружина встановлена осесиметрично ударника з пружина розміщена так, що контактує одним торконтактуванням одним кінцем з корпусом, а другим цем з корпусом рукоятки, а другим - із частиною Г- з зазначеним ударником, в елементі постановки подібної конструкції, на який виконано менший за ударника на бойовий взвод виконаний отвір з різьвеличиною відгин, запобіжник встановлений між бою, зазначений елемент постановки ударника на задньою торцевою частиною додаткового корпуса бойовий взвод закріплений на вільному кінці ударі елементом постановки ударника на бойовий ника, на якому виконана різьба, як елемент запавзвод, запобіжник виконано вигнутої форми, що лювання метального порохового заряду застосозабезпечує охоплення різьбової частини ударника, вується капсуль-запалювач, а як вогнегасильна камора передньої частини ствола виконана або з сполука застосовується або порошкоподібні, або постійним внутрішнім діаметром уздовж всієї кагазоподібні, або в'язкі або клейкі сполуки, включамори, або такою, що розширюється убік передньоючи такі, що полімеризуються при контакті з повітго зрізу ствола, або у комбінації зазначених ланок, рям, полягає в тому, що він додатково містить руелемент виштовхування вогнегасильної сполуки з коятку пістолетного типу, пружину, запобіжник та каналу ствола та кришку виконано з пружного еласпусковий гачок. Суть корисної моделі полягає і в стичного матеріалу, прозорого або непрозорого. тому, що рукоятка та корпус для розміщення приНовим є те, що передній циліндр ствола виконастрою, призначеного для запалення метального ний за зовнішнім діаметром більшим, ніж задній, порохового заряду, виконані у вигляді двох симетпередній циліндр ствола виконаний з товщиною ричних відносно площини, що проходить уздовж стінки меншою, ніж товщина стінки заднього циліподовжньої осі ствола, конструктивних елементів, ндра, на внутрішній поверхні ствола у районі його кожна половина рукоятки та корпусу для розміпереднього зрізу виконана кільцева проточка, щення пристрою, призначеного для запалення кришка виконана у вигляді тонкостінної пластини, метального порохового заряду, виконані як єдиний на бічній поверхні кришки виконаний кільцевий конструктивний елемент, на кожній половині руковиступ, який за формою відповідає кільцевій проятки та корпусу для розміщення пристрою, приточці, що виконана на внутрішній поверхні ствола значеного для запалення метального порохового у районі його переднього зрізу, довжина задньої заряду, виконані наскрізні отвори як для взаємного камори ствола виконана не менше довжини ємнокріплення обох зазначених половин, так і для засті з розміщеними в ній капсулем-запалювачем і кріплення елемента зняття ударника з бойового метальним пороховим зарядом, зовнішній діаметр взводу й спускового гачка, елемент зняття ударниствола виконаний по відношенню до зовнішнього ка з бойового взводу виконаний у вигляді Гдіаметра корпуса або рівним, або меншого, або подібної конструкції з розміщенням у центральній більшого діаметра, ствол та корпус із додатковою частині більшого з конструктивних відгинів полого ручкою виконано або з металу, або з будь-якого циліндру, у центральній частині меншого за діамеіншого міцного матеріалу, прозорого або непрозотром циліндричному конструктивному елементу рого, зовнішня поверхня переднього циліндра ударника виконана кільцева проточка для входу ствола і корпуса виконана гладкою або шорсткуваменшого з відгинів Г-подібної конструкції елемента тою, або у будь-якому іншому варіанті конструктизняття ударника з бойового взводу, на спусковому вного виконання, бічні стінки додаткової ручки вигачку виконаний наплив для контактування з більконано або гладкими, або з нанесеною насічкою, шим із конструктивних відгинів Г-подібної конструребра жорсткості, які виконано на торці елемента кції елемент зняття ударника з бойового взводу та виштовхування вогнегасильної сполуки з каналу наскрізний отвір для розміщення у рукоятці, у руствола, виконано у вигляді або радіальних пласкоятці виконаний карман для розташування додаттин, або будь-якої іншої форми, а елемент постакової пружини, елемент виштовхування вогнегасиновки ударника на бойовий взвод виконаний або льної сполуки з каналу ствола виконано у вигляді 9 21133 10 циліндричної, або будь-якої іншої геометричної камора передньої частини ствола виконана або с форми. постійним внутрішнім діаметром уздовж всієї каПорівняльний аналіз корисної моделі з протомори, або такою, що розширюється убік передньотипом показує, що пристрій для імпульсного розго зрізу ствола, або у комбінації зазначених ланок, пилення вогнегасильних сполук, який заявляється, елемент виштовхування вогнегасильної сполуки з відрізняється тим, що він додатково містить рукоканалу ствола та кришку виконано з пружного елаятку пістолетного типу, пружину, запобіжник та стичного матеріалу, прозорого або непрозорого, спусковий гачок, при цьому рукоятка та корпус для передній циліндр ствола виконаний за зовнішнім розміщення пристрою, призначеного для запалендіаметром більшим, ніж задній, передній циліндр ня метального порохового заряду, виконані у виствола виконаний з товщиною стінки меншою, ніж гляді двох симетричних відносно площини, що товщина стінки заднього циліндра, на внутрішній проходить уздовж подовжньої осі ствола, конструповерхні ствола у районі його переднього зрізу ктивних елементів, кожна половина рукоятки та виконана кільцева проточка, кришка виконана у корпусу для розміщення пристрою, призначеного вигляді тонкостінної пластини, на бічній поверхні для запалення метального порохового заряду, кришки виконаний кільцевий виступ, який за форвиконані як єдиний конструктивний елемент, на мою відповідає кільцевій проточці, що виконана на кожній половині рукоятки та корпусу для розмівнутрішній поверхні ствола у районі його передщення пристрою, призначеного для запалення нього зрізу, довжина задньої камори ствола викометального порохового заряду, виконані наскрізні нана не менше довжини ємності з розміщеними в отвори як для взаємного кріплення обох зазначеній капсулем-запалювачем і метальним пороховим них половин, так і для закріплення елемента знятзарядом, зовнішній діаметр ствола виконаний по тя ударника з бойового взводу й спускового гачка, відношенню до зовнішнього діаметра корпуса або елемент зняття ударника з бойового взводу викорівним, або меншого, або більшого діаметра, наний у вигляді Г-подібної конструкції з розміщенствол та корпус із додатковою ручкою виконано ням у центральній частині більшого з конструктивабо з металу, або з будь-якого іншого міцного маних відгинів полого циліндру, у центральній теріалу, прозорого або непрозорого, зовнішня почастині меншого за діаметром циліндричному верхня переднього циліндра ствола і корпуса виконструктивному елементу ударника виконана конана гладкою або шорсткуватою, або у будькільцева проточка для входу меншого з відгинів Гякому іншому варіанті конструктивного виконання, подібної конструкції елемента зняття ударника з бічні стінки додаткової ручки виконано або гладкибойового взводу, на спусковому гачку виконаний ми, або з нанесеною насічкою, ребра жорсткості, наплив для контактування з більшим із конструкякі виконано на торці елемента виштовхування тивних відгинів Г-подібної конструкції елемент вогнегасильної сполуки з каналу ствола, виконано зняття ударника з бойового взводу та наскрізний у вигляді або радіальних пластин, або будь-якої отвір для розміщення у рукоятці, у р укоятці викоіншої форми, а елемент постановки ударника на наний карман для розташування додаткової прубойовий взвод виконаний або циліндричної, або жини, елемент виштовхування вогнегасильної будь-якої іншої геометричної форми. сполуки з каналу ствола виконано у вигляді двох Таким чином, пристрій для імпульсного розпиз'єднаних між собою у суцільну конструкцію елелення вогнегасильних сполук, який заявляється, ментів, один з яких виконано циліндричного типу, а відповідає критерію корисної моделі «новизна». другий - що розширюється у бік від циліндричної Суть корисної моделі пояснюється за допомочастини, на вільному торці циліндричної частини гою креслень, де елемента виштовхування вогнегасильної сполуки на Фіг.1 представлений загальний вигляд приз каналу ствола виконано ребра жорсткості, пристрою для імпульсного розпилення вогнегасильчому полий циліндр, який розміщений на більшому них сполук, який заявляється (як варіант конструкз конструктивних відгинів Г-подібної конструкції тивного виконання), елемента зняття ударника з бойового взводу, розна Фіг.2 показана конструктивноділяє зазначений відгин на дві частини, кожна із компонувальна схема пристрою для імпульсного зазначених частин відгинів Г-подібної конструкції розпилення вогнегасильних сполук, який заявлявиконана у вигляді пластини, менша із відгинів Гється, подібної конструкції виконана такою, що звужуєтьна Фіг.3 показана конструктивнося у бік вільного кінця, полий циліндр, який розмікомпонувальна схема з'єднаних між собою корпущений на більшому з конструктивних відгинів Гса і додаткової рукоятки, подібної конструкції елемента зняття ударника з на Фіг.4 показана конструктивнобойового взводу, встановлено перпендикулярно компонувальна схема ствола пристрою для імпуплощинам частин зазначеного більшого з конструльсного розпилення вогнегасильних сполук, який ктивних відгинів Г-подібної конструкції елемента заявляється, зняття ударника з бойового взводу, додаткова на Фіг.5-6 показані варіанти конструктивного пружина розміщена так, що контактує одним торвиконання ствола пристрою для імпульсного розцем з корпусом рукоятки, а другим - із частиною Гпилення вогнегасильних сполук, який заявляється, подібної конструкції, на якій виконано менший за на Фіг.7 показана схема технологічного з'єдвеличиною відгин, запобіжник встановлений між нання між собою двох половинок корпуса з приєдзадньою торцевою частиною додаткового корпуса наною рукояткою, і елементом постановки ударника на бойовий на Фіг.8 показана схема остаточного з'єднання взвод, запобіжник виконано вигнутої форми, що між собою двох половинок корпуса з приєднаною забезпечує охоплення різьбової частини ударника, рукояткою, 11 21133 12 на Фіг.9 показана схема етапу встановлення на Фіг.36 показана схема бойового застосукришки у дульній частині ствола пристрою для вання пристрою для імпульсного розпилення вогімпульсного розпилення вогнегасильних сполук, негасильних сполук, який заявляється, який заявляється, на Фіг.37 показана схема спрацювання консна Фіг.10-12 показані варіанти конструктивного труктивних елементів пристрою для імпульсного виконання кришки, розпилення вогнегасильних сполук, який заявляна Фіг.13 показана конструктивноється, при натисканні на спусковий гачок, компонувальна схема елемента зняття ударника з на Фіг.38 показана схема виштовхування побойового взводу, рошкоподібної вогнегасильної сполуки зі ствола на Фіг.14 показана схема конструктивного розпристрою для імпульсного розпилення вогнегаситашування відгинів Г-подібної конструкції елеменльних сполук, який заявляється, при згорянні мета зняття ударника з бойового взводу на полому тального заряду. циліндрі (у перетині А-А), Пристрій для імпульсного розпилення вогнегана Фіг.15 представлений загальний вигляд сильних сполук, як варіант конструктивного викоелемента зняття ударника з бойового взводу, нання (див. Фіг.1-2), містить ствол 1 (довжиною L на Фіг.16 представлений загальний вигляд див. Фіг.4) з розміщеними в ньому вогнегасильною спускового гачка, сполукою 2 і метальним пороховим зарядом 3, на Фіг.17 показаний спусковий гачок на виді пристрій 4 для запалення метального порохового збоку, заряду 3, корпус 5 для розміщення пристрою 4, на Фіг.18 показаний загальний вигляд запобіжпризначеного для запалення метального порохоника на виді спереду, вого заряду 3, кришку 6, встановлену на передна Фіг.19 показаний загальний вигляд запобіжньому зрізі 7 каналу 8 ствола 1, і елемент 9 виника на виді збоку, штовхування вогнегасильної сполуки 2 з каналу 8 на Фіг.20 показана конструктивноствола 1, розміщений в зазначеному каналі 8 компонувальна схема ударника, ствола 1 (див. Фіг.2 і Фіг.4). Елемент 9 виштовхуна Фіг.21 показаний варіант конструктивного вання вогнегасильної сполуки 2 з каналу 8 ствола виконання меншого за діаметром кінця ударника у 1 виконано довжиною L3 - уздовж подовжньої осі) перетині Б-Б, (див. Фіг.4 та Фіг.29). Конструктивно пристрій 4 для на Фіг.22 показаний загальний вигляд ударнизапалення метального порохового заряду 3 міска у ракурсі 3/4 спереду, тить пружину 10, ударник 11, елемент 12 постанона Фіг.23-25 показані варіанти конструктивного вки ударника 11 на бойовий взвод та елемент 13 виконання елемента постановки ударника на бозняття ударника 11 з бойового взводу. Ударник 11 йовий взвод, конструктивно виконано у вигляді двох різних за на Фіг.26 показана схема взаємного розташудіаметром циліндричних конструктивних елеменвання меншого з відгинів Г-подібної конструкції тів, з'єднаних між собою у суцільну конструкцію відносно кільцевої проточки, що виконана на мен(див. Фіг.20, Фіг.22 Фіг.26-28 та Фіг.34-35) (діаметри шому за діаметром кінці ударника, dм і діаметр dб - див. Фіг.20 та Фіг.26)). Конструктина Фіг.27 показана схема розміщення елеменвно на більшому за діаметром dб циліндричному та постановки ударника на бойовий взвод на менконструктивному елементі (позиція 14) ударника шому за діаметром кінці ударника, 11 розміщений бойок 15 (див. Фіг.2, Фіг.20, Фіг.22 і на Фіг.28 показана схема взаємного розташуФіг.26). Конструктивно на вільному кінці (позиція вання запобіжника, ударника та елемента поста16) меншого за діаметром dм циліндричному консновки ударника на бойовий взвод, труктивному елементі 17 ударника 11 виконана на Фіг.29 показана конструктивнорізьба 18 для розміщення елемента 12 постановки компонувальна схема елемента виштовхування ударника 11 на бойовий взвод (див. Фіг.20, Фіг.22 вогнегасильної сполуки з каналу ствола, та Фіг.26-28). Метальний пороховий заряд 3 розна Фіг.30 показана схема варіанта конструктиміщений у ємності 19, яка споряджена елементом вного виконання на торцевій частині елемента 20 запалювання метального порохового заряду 3 виштовхування вогнегасильної сполуки з каналу (див. Фіг.2, Фіг.4 та Фіг.37). Ствол 1 конструктивно ствола ребер жорсткості, виконаний у вигляді двох порожніх циліндрів (відна Фіг.31-32 показані варіанти конструктивного повідно, позиції 21 і 22), з'єднаних між собою по виконання елемента виштовхування вогнегасильподовжній осі з утворенням камор для розміщенної сполуки з каналу ствола, ня, відповідно, вогнегасильної сполуки 2 і ємності на Фіг.33 показана схема взаємного розташу19 з метальним пороховим зарядом 3 (див. Фіг.2, вання конструктивних елементів пристрою у корФіг.4 та Фіг.37-38). На зовнішній поверхні заднього пусі і додатковій рукоятці, циліндра 22 (довжиною L2 - див. Фіг.4) ствола 1, на Фіг.34 показана схема розташування консякий виконано за діаметром d2 меншим, ніж петруктивних елементів пристрою у не бойовому редній циліндр 21 (довжиною L1 і діаметром D положенні зазначеного пристрою для імпульсного див. Фіг.4), нарізана різьба 23 (див. Фіг.2, Фіг.4, розпилення вогнегасильних сполук, який заявляФіг.37-38). Корпус 5 конструктивно містить виконається, ні усередині корпуса 5 циліндричні проточки (позина Фіг.35 показана схема розташування консції 24 і 25) різного діаметру (відповідно, dб1 та dм1) труктивних елементів пристрою у бойовому поло(див. Фіг.3). Конструктивно і технологічно передня женні зазначеного пристрою для імпульсного розциліндрична проточка 24 корпуса 1 з'єднана із запилення вогнегасильних сполук, який заявляється, дньою циліндричною проточкою 25 зазначеного корпуса 1 по поверхні 26, яка відповідає торцевій 13 21133 14 поверхні 27 заднього циліндра 22 ствола 1 (див. конструктивних відгинів полого циліндру (див. Фіг.3 та Фіг.4). На поверхні передньої проточки 24 Фіг.13-15). У центральній частині меншого за діакорпуса 1 нарізана різьба 28, що відповідає різьбі метром циліндричного конструктивного елемента 23, яка нарізана на задньому циліндрі 22 ствола 1 17 ударника 11 виконана кільцева проточка 37 для (див. Фіг.3 та Фі г.4). Пристрій 4 для запалення мевходу меншого (позиція 38) з відгинів Г-подібної тального порохового заряду 3 і зазначена ємність конструкції елемента 13 зняття ударника 11 з бо19 з метальним пороховим зарядом 3 розміщені у йового взводу (див. Фіг.20-22, Фіг.26-28 та Фіг.34задній частині 22 (у задньому циліндрі) ствола 1 35). На спусковому гачку 34 (див. Фіг.16-17) викоосесиметрично останньому (див. Фіг.4 та Фіг.37наний наплив 39 для контактування з більшим із 38). Вогнегасильна сполука 2 відокремлена зазнаконструктивних відгинів Г-подібної конструкції ченою кришкою 6 від переднього зрізу 7 каналу 8 елемента 13 зняття ударника 11 з бойового взводу ствола 1, а елементом 9 виштовхування вогнегата наскрізний отвір 40 для розміщення у рукоятці сильної сполуки 2 з каналу 8 ствола 1 - від ємності 31. Конструктивно у рукоятці 31 виконаний карман 19 з метальним пороховим зарядом 3 (див. Фіг.2 41 для розташування додаткової пружини 32 (див та Фіг.4). Конструктивно внутрішні порожнини каФіг.3 та Фіг.33-35). Елемент 9 виштовхування вогмор циліндрів 21 і 22 ствола 1 з'єднані між собою негасильної сполуки 2 з каналу 8 ствола 1 виконапереходом з більшої в меншу камору (див. Фіг.4). но у вигляді двох з'єднаних між собою у суцільну Конструктивно пристрій 4 для запалення метальконструкцію елементів, один з яких (позиція 42 ного порохового заряду 3 розміщений після метадив. Фіг.29 та Фіг.31-32) виконано циліндричного льного порохового заряду 3 з можливістю безпотипу (із зовнішнім діаметром d3), а другий (позиція середнього впливу на елемент 20 запалювання 43) - що розширюється у бік від циліндричної часметального порохового заряду 3 для його безпотини (позиція 42) (наприклад, конусоподібний середнього запалювання (див. Фіг.2 та Фіг.37-38). Фіг.29, еліпсоподібний - Фіг.31-32). На вільному Пружина конструктивно встановлена осесиметриторці 44 циліндричної частини 42 елемента 9 вично відносно ударника 11 з контактуванням одним штовхування вогнегасильної сполуки 2 з каналу 8 кінцем з корпусом 5, а другим - з зазначеним удаствола 1 виконано ребра жорсткості 45 (див. рником 11 (див. Фіг.2 та Фіг.34-35, Фіг.37-38). КонсФіг.29-32). Конструктивно полий циліндр 46 (див. труктивно в елементі 12 постановки ударника 11 Фіг.13-15), який розміщений на більшому (позиція на бойовий взвод виконаний отвір 29 з різьбою 30 «А») з конструктивних відгинів Г-подІбної констру(див. Фіг.23-27 та Фіг.34-35). Зазначений елемент кції елемента 13 зняття ударника 11 з бойового 12 постановки ударника 11 на бойовий взвод завзводу, розділяє зазначений відгин (позиція «А») кріплений на вільному кінці 16 ударника 11, на на дві частини (позиції 47 і 48) (див. Фіг.13 і Фіг.15). якому виконана різьба 18 (див. Фіг.1-2, Фіг.26-28 та Кожна із зазначених частин (позиції «А», 38 та 47Фіг.34-35). Як елемент 20 запалювання метально48) відгинів Г-подібної конструкції виконана у виго порохового заряду 3 застосовується капсульгляді пластини (див. Фіг.14-15). Менша із відгинів запалювач (див. Фіг.4 та Фіг.37), а як вогнегасиль(позиція 38) Г-подібної конструкції виконана такою, на сполука 2 застосовується або порошкоподібні, що звужується у бік вільного кінця (див. Фіг.13 та або газоподібні, або в'язкі або клейкі сполуки, Фіг.15). Полий циліндр 46, який розміщений на включаючи такі, що полімеризуються при контакті більшому (позиція «А») з конструктивних відгинів з повітрям. Пристрій для імпульсного розпилення Г-подібної конструкції елемента 13 зняття ударнивогнегасильних сполук, як варіант конструктивного ка 11 з бойового взводу, встановлено перпендикувиконання (див. Фіг.1-2) додатково містить рукоятлярно площинам частин зазначеного більшого ку 31 пістолетного типу (див. Фіг.1-3), пружину 32 (позиція «А») з конструктивних відгинів (позиції 47 і (див. Фіг.2 та Фіг.34-35), запобіжник 33 (див. Фіг.1848) Г-подібної конструкції елемента 13 зняття уда19 та Фіг.28) та спусковий гачок 34 (див. Фіг.2, рника 11 з бойового взводу (див. Фіг.14). ДодаткоФіг.16-17 та Фіг.34-35 і Фіг.37-38). Рукоятка 31 та ва пружина 32 розміщена так, що контактує одним корпус 5 для розміщення пристрою 4, призначеноторцем з корпусом рукоятки 31, а другим - із часго для запалення метального порохового заряду 3, тиною (позиція 47) Г-подібної конструкції (позиція виконані у вигляді двох симетричних відносно «А»), на який виконано менший за величиною відплощини Q, що проходить уздовж подовжньої осі гин (позиція 38) (див. Фіг.2, Фіг.34-35 та Фіг.37-38). 35 ствола 1, конструктивних елементів (див. Фіг.7Запобіжник 33 встановлений між задньою торце8). Кожна половина рукоятки 31 та корпусу 5 для вою частиною 49 корпуса 5 і елементом 12 постарозміщення пристрою 4, призначеного для запановки ударника 11 на бойовий взвод (див. Фіг.1-2, лення метального порохового заряду 3, виконані Фіг.34). Запобіжник 33 виконано вигнутої форми як єдиний конструктивний елемент (див. Фіг.3 та (див. Фіг.18 та Фіг.28), що забезпечує охоплення Фіг.7). На кожній половині рукоятки 31 та корпусу 5 різьбової частини (позиції 17-18) ударника 11 (див. для розміщення пристрою 4, призначеного для Фіг.28). Камора передньої частини (позиція 21) запалення метального порохового заряду 3, викоствола виконана або с постійним внутрішнім діанані наскрізні отвори 36 як для взаємного кріпленметром d уздовж всієї камори (див. Фіг.2, Фіг.4-5), ня обох зазначених половин (позиції 31 та 5), так і або такою, що розширюється убік переднього зрізу для закріплення елемента 13 зняття ударника 11 з 7 ствола 1 під кутом а (див. Фіг.6), або у комбінації бойового взводу й спускового гачка 34 (див. Фіг.3 зазначених ланок. Елемент 9 виштовхування вогта Фіг.7). Елемент 13 зняття ударника 11 з бойовонегасильної сполуки 2 з каналу 8 ствола 1 та криго взводу виконаний у вигляді Г-подібної конструкшку 6 виконано з пружного еластичного матеріалу, ції (див. Фіг.13 та Фіг.15) з розміщенням у центрапрозорого або непрозорого. Конструктивно передльній частині більшого (позиція «А») з ній циліндр 21 (довжиною L1) ствола 1 виконаний 15 21133 16 за зовнішнім діаметром D більшим, ніж задній (з тій частині зазначеної ємності 19 конструктивно зовнішнім діаметром d2 і довжиною L2) (D>d2 - див. виконують отвір, в якому розміщують елемент 20 Фіг.4). Передній циліндр 21 ствола 1 виконаний з запалювання метального порохового заряду 3 (як товщиною стінки g меншою, ніж товщина g1 стінки елемент 20 запалювання метального порохового заднього циліндра 22 (gd2 - Фіг.Фіг.4). Передній циіншої форми, наприклад, у формі спіралі). Елеліндр 21 ствола 1 виконують з товщиною стінки g мент 12 постановки ударника на бойовий взвод меншою, ніж товщина g1 стінки заднього циліндра виконаний або циліндричної (див. Фіг.23), або 22 (g
