Пляшка з соскою “валюша”

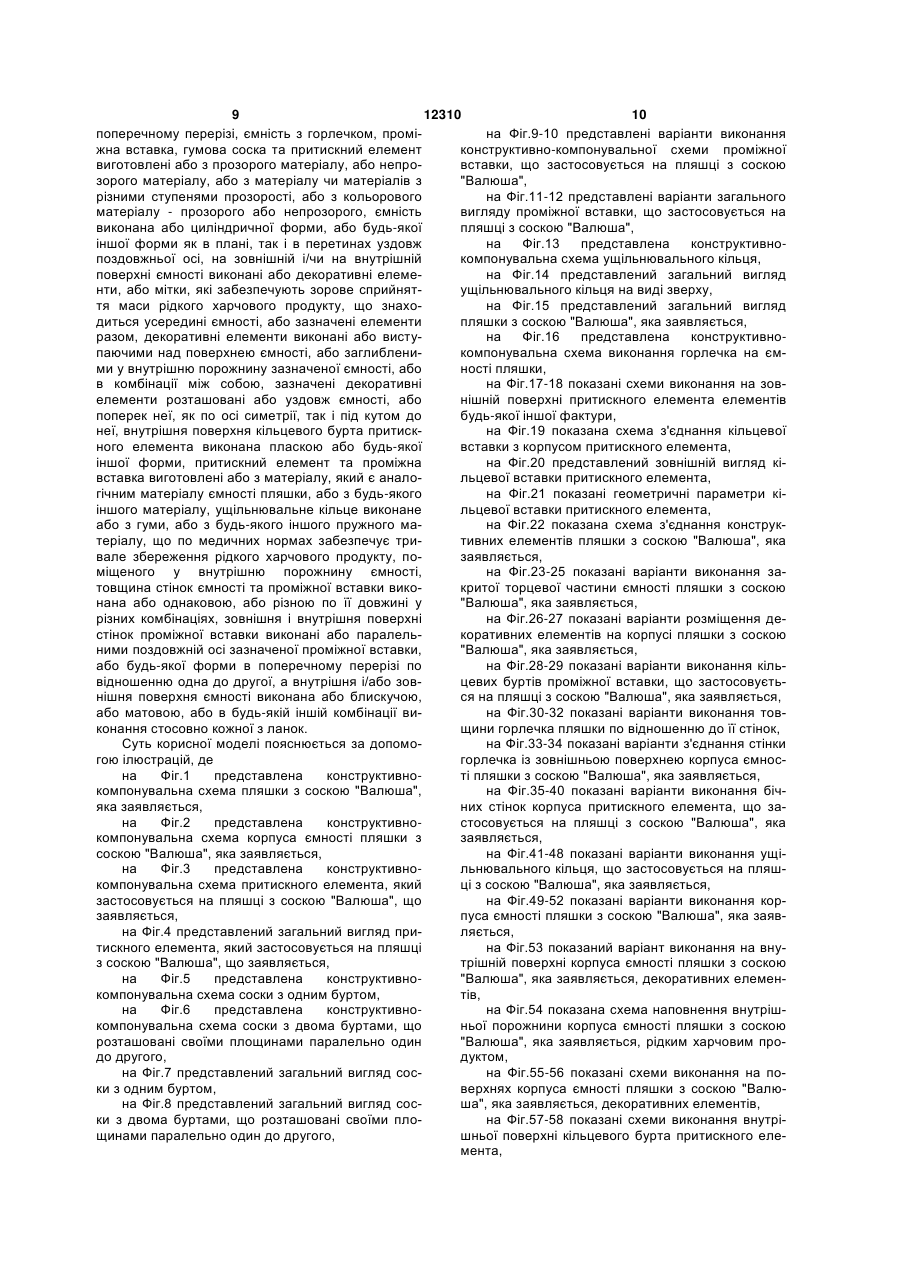

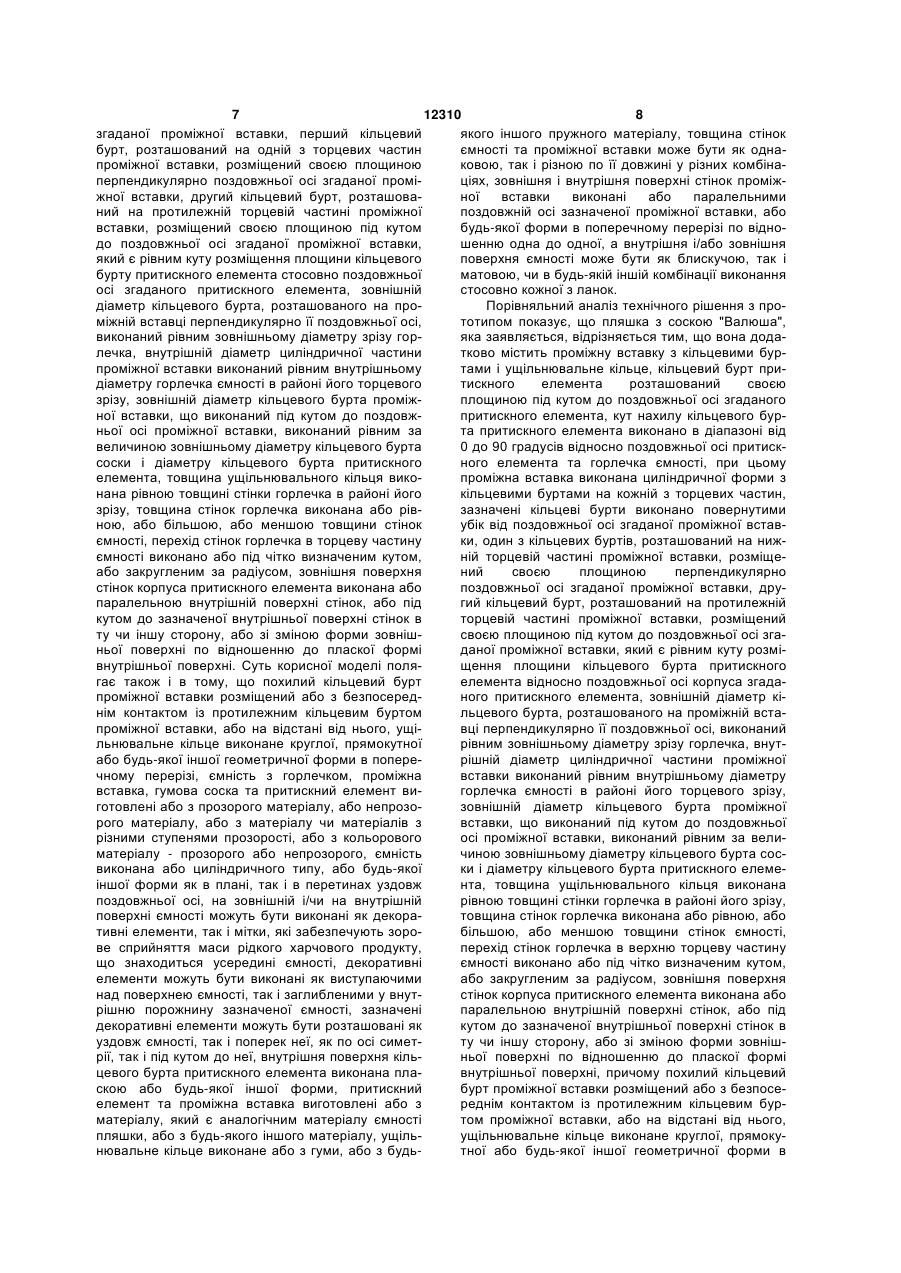

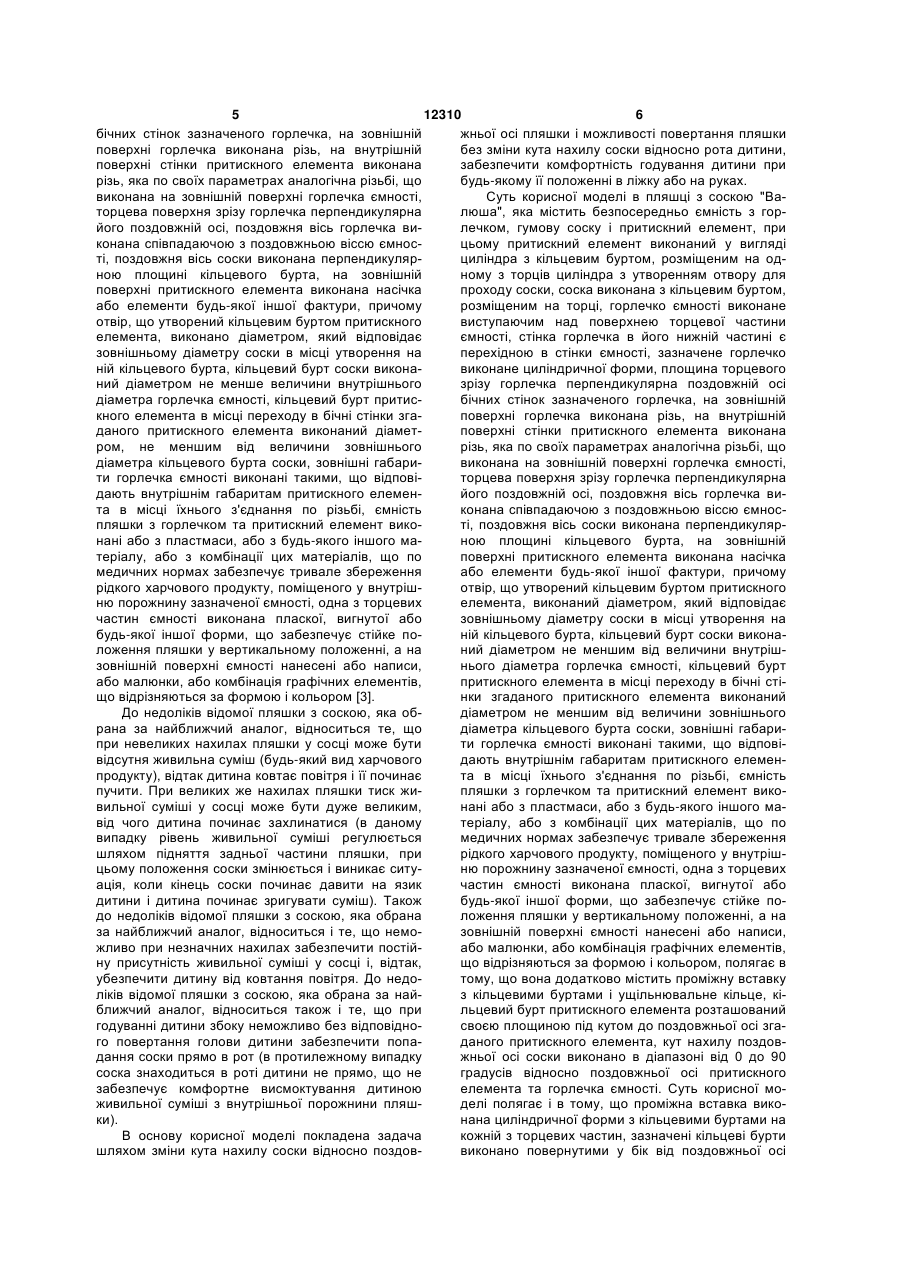

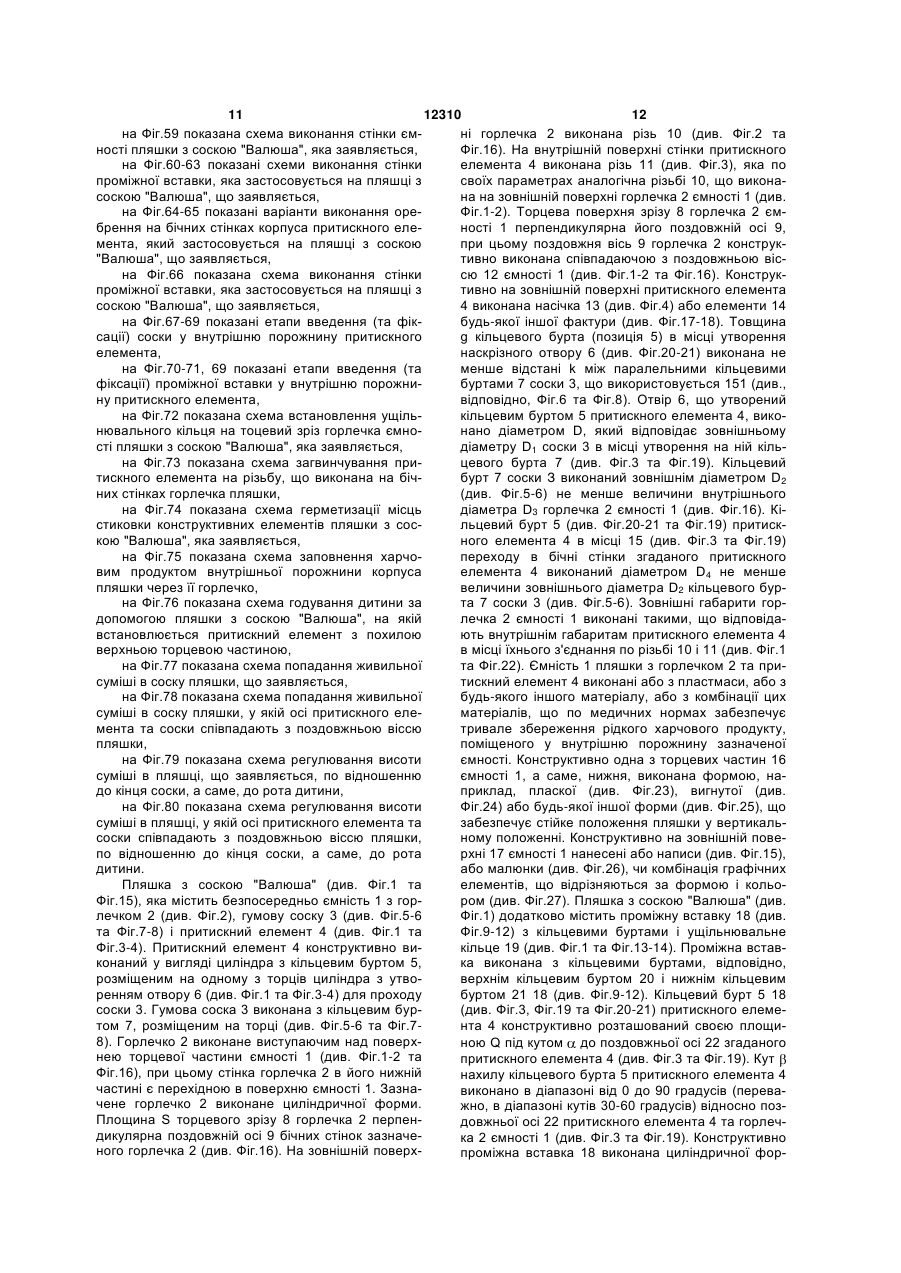

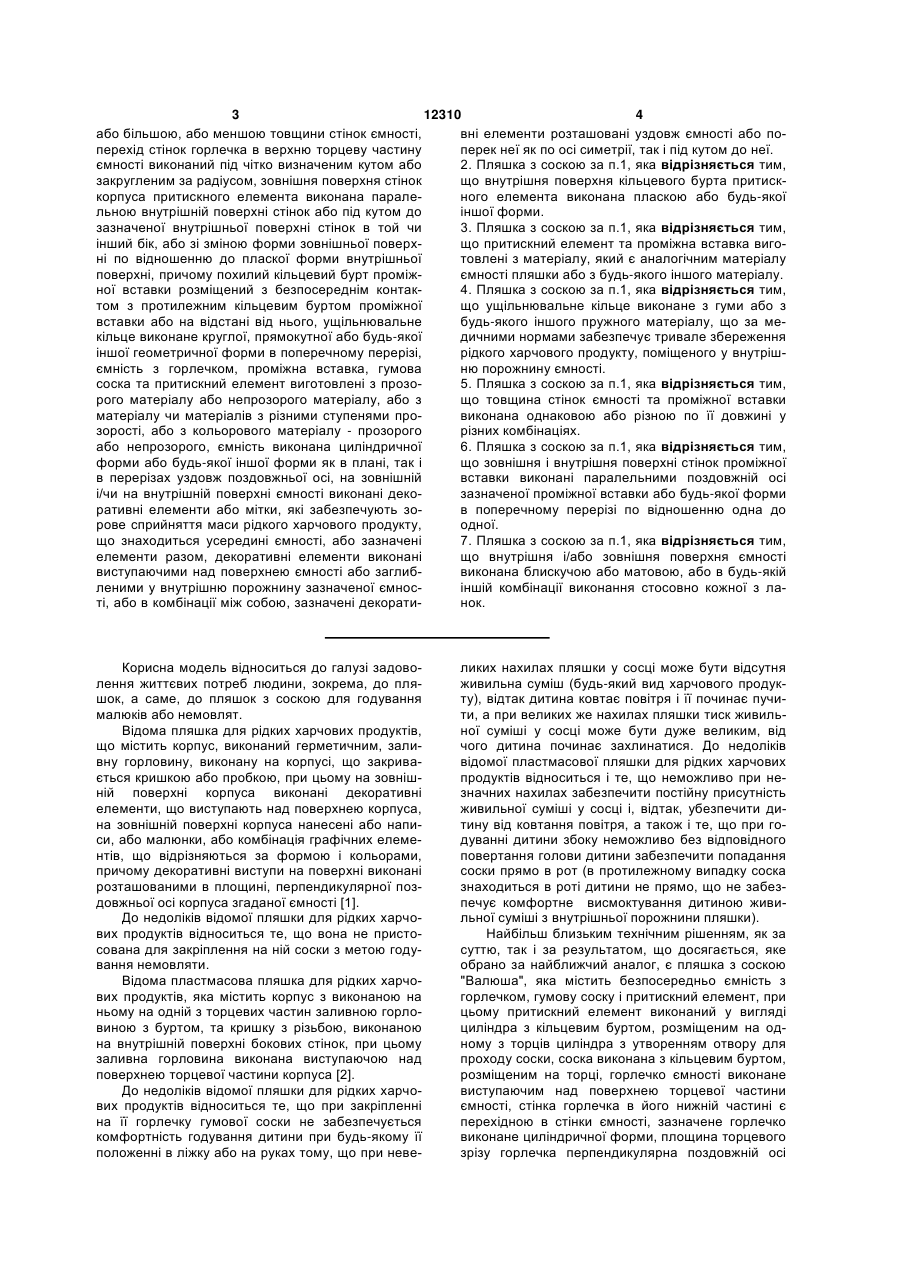

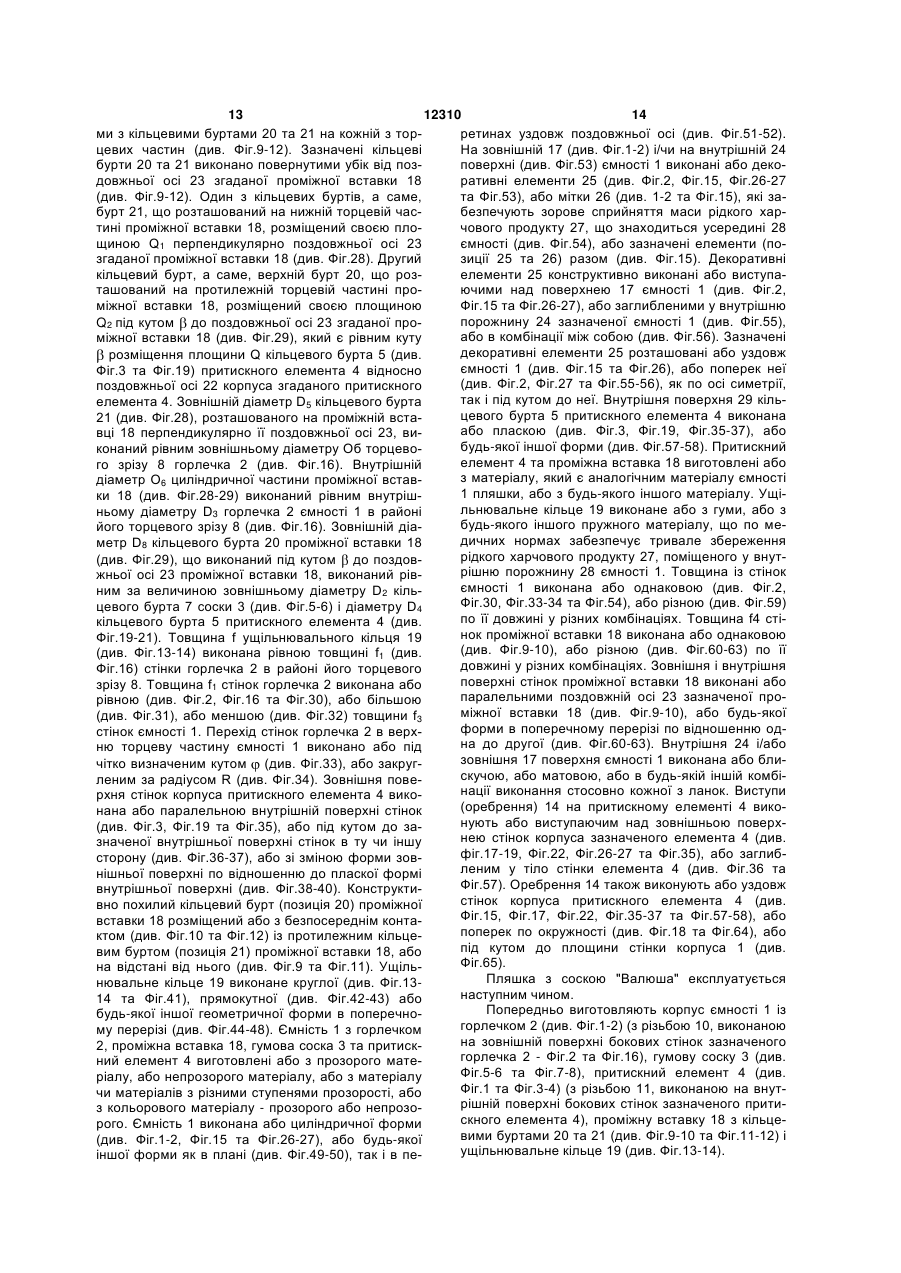

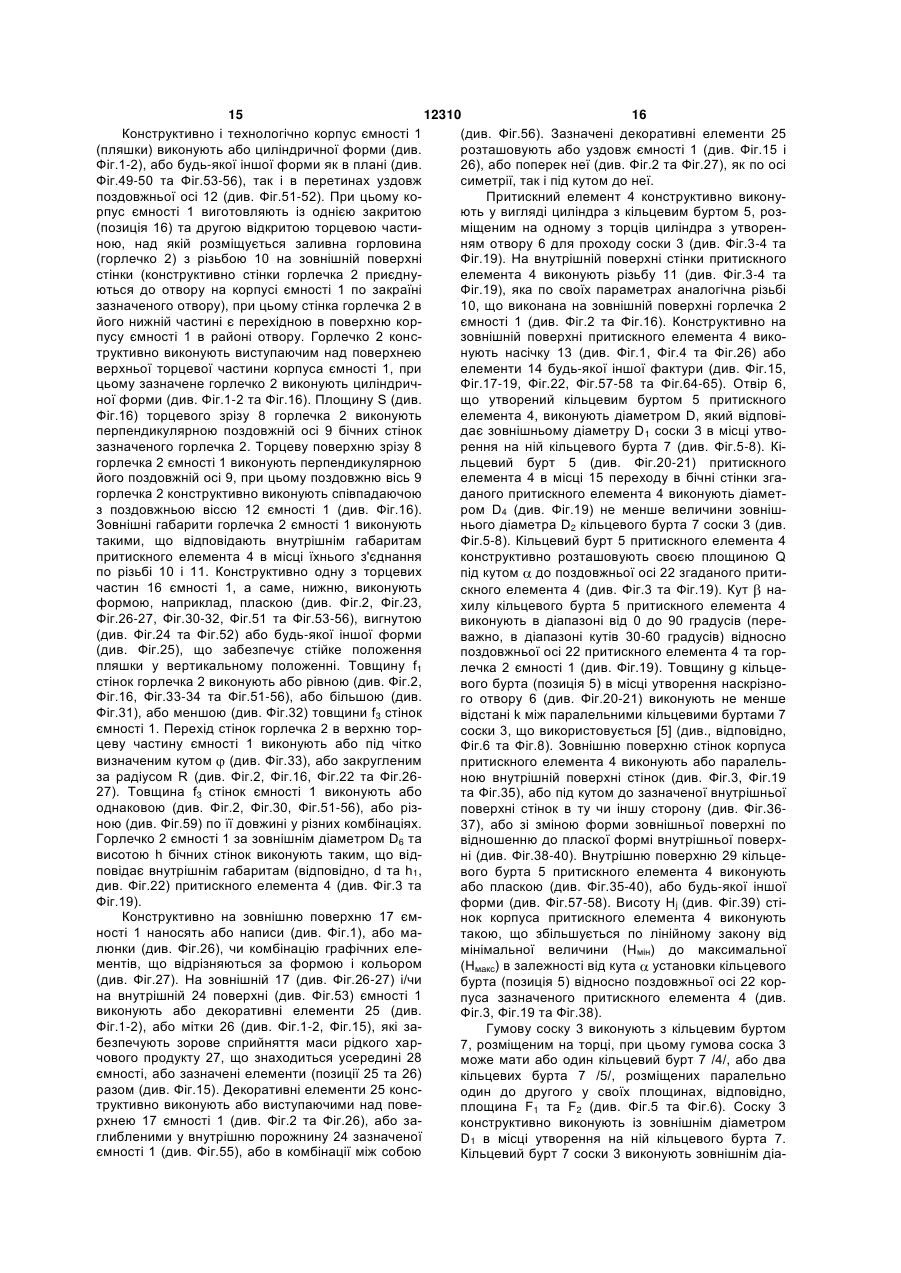

1. Пляшка з соскою, яка містить безпосередньо ємність з горлечком, гумову соску і притискний елемент, при цьому притискний елемент виконаний у вигляді циліндра з кільцевим буртом, розміщеним на одному з торців циліндра з утворенням отвору для проходження соски, соска виконана з кільцевим буртом, розміщеним на торці, горлечко ємності виконане виступаючим над поверхнею торцевої частини ємності, стінка горлечка в його нижній частині є перехідною в стінки ємності, зазначене горлечко виконане циліндричної форми, площина торцевого зрізу горлечка перпендикулярна поздовжній осі бічних стінок зазначеного горлечка, на зовнішній поверхні горлечка виконана різь, на внутрішній поверхні стінки притискного елемента виконана різь, яка за своїми параметрами аналогічна різі, що виконана на зовнішній поверхні горлечка ємності, торцева поверхня зрізу горлечка перпендикулярна його поздовжній осі, поздовжня вісь горлечка виконана співпадаючою з поздовжньою віссю ємності, поздовжня вісь соски виконана перпендикулярною площині кільцевого бурта, на зовнішній поверхні притискного елемента виконана насічка або елементи будь-якої іншої фактури, причому отвір, що утворений кільцевим буртом притискного елемента, виконаний діаметром, який відповідає зовнішньому діаметру соски в місці утворення на ній кільцевого бурта, кільцевий бурт соски виконаний діаметром, не меншим від величини внутрішнього діаметра горлечка ємності, кільцевий бурт притискного елемента в місці переходу в бічні стінки згаданого притискного елемента виконаний діаметром, не меншим від величини зовнішнього діаметра кільцевого бурта соски, зовнішні габарити горлечка ємності виконані такими, що відповідають внутрішнім габаритам притискного елемента в місці їхнього з'єднання по різі, ємність пляшки з горлечком та притискний елемент виконані з пластмаси або з будь-якого іншого матеріалу, або з комбінації цих матеріалів, що за 2 (19) 1 3 12310 4 або більшою, або меншою товщини стінок ємності, вні елементи розташовані уздовж ємності або поперехід стінок горлечка в верхню торцеву частину перек неї як по осі симетрії, так і під кутом до неї. 2. Пляшка з соскою за п.1, яка відрізняється тим, ємності виконаний під чітко визначеним кутом або закругленим за радіусом, зовнішня поверхня стінок що внутрішня поверхня кільцевого бурта притисккорпуса притискного елемента виконана параленого елемента виконана пласкою або будь-якої льною внутрішній поверхні стінок або під кутом до іншої форми. 3. Пляшка з соскою за п.1, яка відрізняється тим, зазначеної внутрішньої поверхні стінок в той чи інший бік, або зі зміною форми зовнішньої поверхщо притискний елемент та проміжна вставка вигоні по відношенню до пласкої форми внутрішньої товлені з матеріалу, який є аналогічним матеріалу поверхні, причому похилий кільцевий бурт проміжємності пляшки або з будь-якого іншого матеріалу. 4. Пляшка з соскою за п.1, яка відрізняється тим, ної вставки розміщений з безпосереднім контактом з протилежним кільцевим буртом проміжної що ущільнювальне кільце виконане з гуми або з вставки або на відстані від нього, ущільнювальне будь-якого іншого пружного матеріалу, що за мекільце виконане круглої, прямокутної або будь-якої дичними нормами забезпечує тривале збереження іншої геометричної форми в поперечному перерізі, рідкого харчового продукту, поміщеного у внутрішємність з горлечком, проміжна вставка, гумова ню порожнину ємності. 5. Пляшка з соскою за п.1, яка відрізняється тим, соска та притискний елемент виготовлені з прозорого матеріалу або непрозорого матеріалу, або з що товщина стінок ємності та проміжної вставки матеріалу чи матеріалів з різними ступенями провиконана однаковою або різною по її довжині у зорості, або з кольорового матеріалу - прозорого різних комбінаціях. 6. Пляшка з соскою за п.1, яка відрізняється тим, або непрозорого, ємність виконана циліндричної форми або будь-якої іншої форми як в плані, так і що зовнішня і внутрішня поверхні стінок проміжної в перерізах уздовж поздовжньої осі, на зовнішній вставки виконані паралельними поздовжній осі і/чи на внутрішній поверхні ємності виконані декозазначеної проміжної вставки або будь-якої форми ративні елементи або мітки, які забезпечують зов поперечному перерізі по відношенню одна до рове сприйняття маси рідкого харчового продукту, одної. 7. Пляшка з соскою за п.1, яка відрізняється тим, що знаходиться усередині ємності, або зазначені елементи разом, декоративні елементи виконані що внутрішня і/або зовнішня поверхня ємності виступаючими над поверхнею ємності або заглибвиконана блискучою або матовою, або в будь-якій леними у внутрішню порожнину зазначеної ємносіншій комбінації виконання стосовно кожної з латі, або в комбінації між собою, зазначені декоратинок. Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до пляшок, а саме, до пляшок з соскою для годування малюків або немовлят. Відома пляшка для рідких харчових продуктів, що містить корпус, виконаний герметичним, заливну горловину, виконану на корпусі, що закривається кришкою або пробкою, при цьому на зовнішній поверхні корпуса виконані декоративні елементи, що виступають над поверхнею корпуса, на зовнішній поверхні корпуса нанесені або написи, або малюнки, або комбінація графічних елементів, що відрізняються за формою і кольорами, причому декоративні виступи на поверхні виконані розташованими в площині, перпендикулярної поздовжньої осі корпуса згаданої ємності [1]. До недоліків відомої пляшки для рідких харчових продуктів відноситься те, що вона не пристосована для закріплення на ній соски з метою годування немовляти. Відома пластмасова пляшка для рідких харчових продуктів, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною з буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпуса [2]. До недоліків відомої пляшки для рідких харчових продуктів відноситься те, що при закріпленні на її горлечку гумової соски не забезпечується комфортність годування дитини при будь-якому її положенні в ліжку або на руках тому, що при неве ликих нахилах пляшки у сосці може бути відсутня живильна суміш (будь-який вид харчового продукту), відтак дитина ковтає повітря і її починає пучити, а при великих же нахилах пляшки тиск живильної суміші у сосці може бути дуже великим, від чого дитина починає захлинатися. До недоліків відомої пластмасової пляшки для рідких харчових продуктів відноситься і те, що неможливо при незначних нахилах забезпечити постійну присутність живильної суміші у сосці і, відтак, убезпечити дитину від ковтання повітря, а також і те, що при годуванні дитини збоку неможливо без відповідного повертання голови дитини забезпечити попадання соски прямо в рот (в протилежному випадку соска знаходиться в роті дитини не прямо, що не забезпечує комфортне висмоктування дитиною живильної суміші з внутрішньої порожнини пляшки). Найбільш близьким технічним рішенням, як за суттю, так і за результатом, що досягається, яке обрано за найближчий аналог, є пляшка з соскою "Валюша", яка містить безпосередньо ємність з горлечком, гумову соску і притискний елемент, при цьому притискний елемент виконаний у вигляді циліндра з кільцевим буртом, розміщеним на одному з торців циліндра з утворенням отвору для проходу соски, соска виконана з кільцевим буртом, розміщеним на торці, горлечко ємності виконане виступаючим над поверхнею торцевої частини ємності, стінка горлечка в його нижній частині є перехідною в стінки ємності, зазначене горлечко виконане циліндричної форми, площина торцевого зрізу горлечка перпендикулярна поздовжній осі 5 12310 6 бічних стінок зазначеного горлечка, на зовнішній жньої осі пляшки і можливості повертання пляшки поверхні горлечка виконана різь, на внутрішній без зміни кута нахилу соски відносно рота дитини, поверхні стінки притискного елемента виконана забезпечити комфортність годування дитини при різь, яка по своїх параметрах аналогічна різьбі, що будь-якому її положенні в ліжку або на руках. виконана на зовнішній поверхні горлечка ємності, Суть корисної моделі в пляшці з соскою "Ваторцева поверхня зрізу горлечка перпендикулярна люша", яка містить безпосередньо ємність з горйого поздовжній осі, поздовжня вісь горлечка вилечком, гумову соску і притискний елемент, при конана співпадаючою з поздовжньою віссю ємносцьому притискний елемент виконаний у вигляді ті, поздовжня вісь соски виконана перпендикулярциліндра з кільцевим буртом, розміщеним на одною площині кільцевого бурта, на зовнішній ному з торців циліндра з утворенням отвору для поверхні притискного елемента виконана насічка проходу соски, соска виконана з кільцевим буртом, або елементи будь-якої іншої фактури, причому розміщеним на торці, горлечко ємності виконане отвір, що утворений кільцевим буртом притискного виступаючим над поверхнею торцевої частини елемента, виконано діаметром, який відповідає ємності, стінка горлечка в його нижній частині є зовнішньому діаметру соски в місці утворення на перехідною в стінки ємності, зазначене горлечко ній кільцевого бурта, кільцевий бурт соски виконавиконане циліндричної форми, площина торцевого ний діаметром не менше величини внутрішнього зрізу горлечка перпендикулярна поздовжній осі діаметра горлечка ємності, кільцевий бурт притисбічних стінок зазначеного горлечка, на зовнішній кного елемента в місці переходу в бічні стінки згаповерхні горлечка виконана різь, на внутрішній даного притискного елемента виконаний діаметповерхні стінки притискного елемента виконана ром, не меншим від величини зовнішнього різь, яка по своїх параметрах аналогічна різьбі, що діаметра кільцевого бурта соски, зовнішні габаривиконана на зовнішній поверхні горлечка ємності, ти горлечка ємності виконані такими, що відповіторцева поверхня зрізу горлечка перпендикулярна дають внутрішнім габаритам притискного елеменйого поздовжній осі, поздовжня вісь горлечка вита в місці їхнього з'єднання по різьбі, ємність конана співпадаючою з поздовжньою віссю ємноспляшки з горлечком та притискний елемент викоті, поздовжня вісь соски виконана перпендикулярнані або з пластмаси, або з будь-якого іншого маною площині кільцевого бурта, на зовнішній теріалу, або з комбінації цих матеріалів, що по поверхні притискного елемента виконана насічка медичних нормах забезпечує тривале збереження або елементи будь-якої іншої фактури, причому рідкого харчового продукту, поміщеного у внутрішотвір, що утворений кільцевим буртом притискного ню порожнину зазначеної ємності, одна з торцевих елемента, виконаний діаметром, який відповідає частин ємності виконана пласкої, вигнутої або зовнішньому діаметру соски в місці утворення на будь-якої іншої форми, що забезпечує стійке поній кільцевого бурта, кільцевий бурт соски виконаложення пляшки у вертикальному положенні, а на ний діаметром не меншим від величини внутрішзовнішній поверхні ємності нанесені або написи, нього діаметра горлечка ємності, кільцевий бурт або малюнки, або комбінація графічних елементів, притискного елемента в місці переходу в бічні стіщо відрізняються за формою і кольором [3]. нки згаданого притискного елемента виконаний До недоліків відомої пляшки з соскою, яка обдіаметром не меншим від величини зовнішнього рана за найближчий аналог, відноситься те, що діаметра кільцевого бурта соски, зовнішні габарипри невеликих нахилах пляшки у сосці може бути ти горлечка ємності виконані такими, що відповівідсутня живильна суміш (будь-який вид харчового дають внутрішнім габаритам притискного елеменпродукту), відтак дитина ковтає повітря і її починає та в місці їхнього з'єднання по різьбі, ємність пучити. При великих же нахилах пляшки тиск жипляшки з горлечком та притискний елемент виковильної суміші у сосці може бути дуже великим, нані або з пластмаси, або з будь-якого іншого мавід чого дитина починає захлинатися (в даному теріалу, або з комбінації цих матеріалів, що по випадку рівень живильної суміші регулюється медичних нормах забезпечує тривале збереження шляхом підняття задньої частини пляшки, при рідкого харчового продукту, поміщеного у внутрішцьому положення соски змінюється і виникає ситуню порожнину зазначеної ємності, одна з торцевих ація, коли кінець соски починає давити на язик частин ємності виконана пласкої, вигнутої або дитини і дитина починає зригувати суміш). Також будь-якої іншої форми, що забезпечує стійке подо недоліків відомої пляшки з соскою, яка обрана ложення пляшки у вертикальному положенні, а на за найближчий аналог, відноситься і те, що немозовнішній поверхні ємності нанесені або написи, жливо при незначних нахилах забезпечити постійабо малюнки, або комбінація графічних елементів, ну присутність живильної суміші у сосці і, відтак, що відрізняються за формою і кольором, полягає в убезпечити дитину від ковтання повітря. До недотому, що вона додатково містить проміжну вставку ліків відомої пляшки з соскою, яка обрана за найз кільцевими буртами і ущільнювальне кільце, кіближчий аналог, відноситься також і те, що при льцевий бурт притискного елемента розташований годуванні дитини збоку неможливо без відповідносвоєю площиною під кутом до поздовжньої осі згаго повертання голови дитини забезпечити попаданого притискного елемента, кут нахилу поздовдання соски прямо в рот (в протилежному випадку жньої осі соски виконано в діапазоні від 0 до 90 соска знаходиться в роті дитини не прямо, що не градусів відносно поздовжньої осі притискного забезпечує комфортне висмоктування дитиною елемента та горлечка ємності. Суть корисної моживильної суміші з внутрішньої порожнини пляшделі полягає і в тому, що проміжна вставка викоки). нана циліндричної форми з кільцевими буртами на В основу корисної моделі покладена задача кожній з торцевих частин, зазначені кільцеві бурти шляхом зміни кута нахилу соски відносно поздоввиконано повернутими у бік від поздовжньої осі 7 12310 8 згаданої проміжної вставки, перший кільцевий якого іншого пружного матеріалу, товщина стінок бурт, розташований на одній з торцевих частин ємності та проміжної вставки може бути як однапроміжної вставки, розміщений своєю площиною ковою, так і різною по її довжині у різних комбінаперпендикулярно поздовжньої осі згаданої проміціях, зовнішня і внутрішня поверхні стінок проміжжної вставки, другий кільцевий бурт, розташованої вставки виконані або паралельними ний на протилежній торцевій частині проміжної поздовжній осі зазначеної проміжної вставки, або вставки, розміщений своєю площиною під кутом будь-якої форми в поперечному перерізі по віднодо поздовжньої осі згаданої проміжної вставки, шенню одна до одної, а внутрішня і/або зовнішня який є рівним куту розміщення площини кільцевого поверхня ємності може бути як блискучою, так і бурту притискного елемента стосовно поздовжньої матовою, чи в будь-якій іншій комбінації виконання осі згаданого притискного елемента, зовнішній стосовно кожної з ланок. діаметр кільцевого бурта, розташованого на проПорівняльний аналіз технічного рішення з проміжній вставці перпендикулярно її поздовжньої осі, тотипом показує, що пляшка з соскою "Валюша", виконаний рівним зовнішньому діаметру зрізу горяка заявляється, відрізняється тим, що вона додалечка, внутрішній діаметр циліндричної частини тково містить проміжну вставку з кільцевими бурпроміжної вставки виконаний рівним внутрішньому тами і ущільнювальне кільце, кільцевий бурт придіаметру горлечка ємності в районі його торцевого тискного елемента розташований своєю зрізу, зовнішній діаметр кільцевого бурта проміжплощиною під кутом до поздовжньої осі згаданого ної вставки, що виконаний під кутом до поздовжпритискного елемента, кут нахилу кільцевого бурньої осі проміжної вставки, виконаний рівним за та притискного елемента виконано в діапазоні від величиною зовнішньому діаметру кільцевого бурта 0 до 90 градусів відносно поздовжньої осі притисксоски і діаметру кільцевого бурта притискного ного елемента та горлечка ємності, при цьому елемента, товщина ущільнювального кільця викопроміжна вставка виконана циліндричної форми з нана рівною товщині стінки горлечка в районі його кільцевими буртами на кожній з торцевих частин, зрізу, товщина стінок горлечка виконана або рівзазначені кільцеві бурти виконано повернутими ною, або більшою, або меншою товщини стінок убік від поздовжньої осі згаданої проміжної вставємності, перехід стінок горлечка в торцеву частину ки, один з кільцевих буртів, розташований на нижємності виконано або під чітко визначеним кутом, ній торцевій частині проміжної вставки, розміщеабо закругленим за радіусом, зовнішня поверхня ний своєю площиною перпендикулярно стінок корпуса притискного елемента виконана або поздовжньої осі згаданої проміжної вставки, друпаралельною внутрішній поверхні стінок, або під гий кільцевий бурт, розташований на протилежній кутом до зазначеної внутрішньої поверхні стінок в торцевій частині проміжної вставки, розміщений ту чи іншу сторону, або зі зміною форми зовнішсвоєю площиною під кутом до поздовжньої осі зганьої поверхні по відношенню до пласкої формі даної проміжної вставки, який є рівним куту розмівнутрішньої поверхні. Суть корисної моделі полящення площини кільцевого бурта притискного гає також і в тому, що похилий кільцевий бурт елемента відносно поздовжньої осі корпуса згадапроміжної вставки розміщений або з безпосередного притискного елемента, зовнішній діаметр кінім контактом із протилежним кільцевим буртом льцевого бурта, розташованого на проміжній встапроміжної вставки, або на відстані від нього, ущівці перпендикулярно її поздовжньої осі, виконаний льнювальне кільце виконане круглої, прямокутної рівним зовнішньому діаметру зрізу горлечка, внутабо будь-якої іншої геометричної форми в поперерішній діаметр циліндричної частини проміжної чному перерізі, ємність з горлечком, проміжна вставки виконаний рівним внутрішньому діаметру вставка, гумова соска та притискний елемент вигорлечка ємності в районі його торцевого зрізу, готовлені або з прозорого матеріалу, або непрозозовнішній діаметр кільцевого бурта проміжної рого матеріалу, або з матеріалу чи матеріалів з вставки, що виконаний під кутом до поздовжньої різними ступенями прозорості, або з кольорового осі проміжної вставки, виконаний рівним за велиматеріалу - прозорого або непрозорого, ємність чиною зовнішньому діаметру кільцевого бурта сосвиконана або циліндричного типу, або будь-якої ки і діаметру кільцевого бурта притискного елемеіншої форми як в плані, так і в перетинах уздовж нта, товщина ущільнювального кільця виконана поздовжньої осі, на зовнішній і/чи на внутрішній рівною товщині стінки горлечка в районі його зрізу, поверхні ємності можуть бути виконані як декоратовщина стінок горлечка виконана або рівною, або тивні елементи, так і мітки, які забезпечують зоробільшою, або меншою товщини стінок ємності, ве сприйняття маси рідкого харчового продукту, перехід стінок горлечка в верхню торцеву частину що знаходиться усередині ємності, декоративні ємності виконано або під чітко визначеним кутом, елементи можуть бути виконані як виступаючими або закругленим за радіусом, зовнішня поверхня над поверхнею ємності, так і заглибленими у внутстінок корпуса притискного елемента виконана або рішню порожнину зазначеної ємності, зазначені паралельною внутрішній поверхні стінок, або під декоративні елементи можуть бути розташовані як кутом до зазначеної внутрішньої поверхні стінок в уздовж ємності, так і поперек неї, як по осі симетту чи іншу сторону, або зі зміною форми зовнішрії, так і під кутом до неї, внутрішня поверхня кільньої поверхні по відношенню до пласкої формі цевого бурта притискного елемента виконана плавнутрішньої поверхні, причому похилий кільцевий скою або будь-якої іншої форми, притискний бурт проміжної вставки розміщений або з безпосеелемент та проміжна вставка виготовлені або з реднім контактом із протилежним кільцевим бурматеріалу, який є аналогічним матеріалу ємності том проміжної вставки, або на відстані від нього, пляшки, або з будь-якого іншого матеріалу, ущільущільнювальне кільце виконане круглої, прямокунювальне кільце виконане або з гуми, або з будьтної або будь-якої іншої геометричної форми в 9 12310 10 поперечному перерізі, ємність з горлечком, проміна Фіг.9-10 представлені варіанти виконання жна вставка, гумова соска та притискний елемент конструктивно-компонувальної схеми проміжної виготовлені або з прозорого матеріалу, або непровставки, що застосовується на пляшці з соскою зорого матеріалу, або з матеріалу чи матеріалів з "Валюша", різними ступенями прозорості, або з кольорового на Фіг.11-12 представлені варіанти загального матеріалу - прозорого або непрозорого, ємність вигляду проміжної вставки, що застосовується на виконана або циліндричної форми, або будь-якої пляшці з соскою "Валюша", іншої форми як в плані, так і в перетинах уздовж на Фіг.13 представлена конструктивнопоздовжньої осі, на зовнішній і/чи на внутрішній компонувальна схема ущільнювального кільця, поверхні ємності виконані або декоративні елемена Фіг.14 представлений загальний вигляд нти, або мітки, які забезпечують зорове сприйнятущільнювального кільця на виді зверху, тя маси рідкого харчового продукту, що знахона Фіг.15 представлений загальний вигляд диться усередині ємності, або зазначені елементи пляшки з соскою "Валюша", яка заявляється, разом, декоративні елементи виконані або вистуна Фіг.16 представлена конструктивнопаючими над поверхнею ємності, або заглибленикомпонувальна схема виконання горлечка на ємми у внутрішню порожнину зазначеної ємності, або ності пляшки, в комбінації між собою, зазначені декоративні на Фіг.17-18 показані схеми виконання на зовелементи розташовані або уздовж ємності, або нішній поверхні притискного елемента елементів поперек неї, як по осі симетрії, так і під кутом до будь-якої іншої фактури, неї, внутрішня поверхня кільцевого бурта притискна Фіг.19 показана схема з'єднання кільцевої ного елемента виконана пласкою або будь-якої вставки з корпусом притискного елемента, іншої форми, притискний елемент та проміжна на Фіг.20 представлений зовнішній вигляд ківставка виготовлені або з матеріалу, який є аналольцевої вставки притискного елемента, гічним матеріалу ємності пляшки, або з будь-якого на Фіг.21 показані геометричні параметри кііншого матеріалу, ущільнювальне кільце виконане льцевої вставки притискного елемента, або з гуми, або з будь-якого іншого пружного мана Фіг.22показана схема з'єднання конструктеріалу, що по медичних нормах забезпечує тритивних елементів пляшки з соскою "Валюша", яка вале збереження рідкого харчового продукту, позаявляється, міщеного у внутрішню порожнину ємності, на Фіг.23-25 показані варіанти виконання затовщина стінок ємності та проміжної вставки викокритої торцевої частини ємності пляшки з соскою нана або однаковою, або різною по її довжині у "Валюша", яка заявляється, різних комбінаціях, зовнішня і внутрішня поверхні на Фіг.26-27 показані варіанти розміщення дестінок проміжної вставки виконані або паралелькоративних елементів на корпусі пляшки з соскою ними поздовжній осі зазначеної проміжної вставки, "Валюша", яка заявляється, або будь-якої форми в поперечному перерізі по на Фіг.28-29 показані варіанти виконання кільвідношенню одна до другої, а внутрішня і/або зовцевих буртів проміжної вставки, що застосовуєтьнішня поверхня ємності виконана або блискучою, ся на пляшці з соскою "Валюша", яка заявляється, або матовою, або в будь-якій іншій комбінації вина Фіг.30-32 показані варіанти виконання товконання стосовно кожної з ланок. щини горлечка пляшки по відношенню до її стінок, Суть корисної моделі пояснюється за допомона Фіг.33-34 показані варіанти з'єднання стінки гою ілюстрацій, де горлечка із зовнішньою поверхнею корпуса ємносна Фіг.1 представлена конструктивноті пляшки з соскою "Валюша", яка заявляється, компонувальна схема пляшки з соскою "Валюша", на Фіг.35-40 показані варіанти виконання бічяка заявляється, них стінок корпуса притискного елемента, що зана Фіг.2 представлена конструктивностосовується на пляшці з соскою "Валюша", яка компонувальна схема корпуса ємності пляшки з заявляється, соскою "Валюша", яка заявляється, на Фіг.41-48 показані варіанти виконання ущіна Фіг.3 представлена конструктивнольнювального кільця, що застосовується на пляшкомпонувальна схема притискного елемента, який ці з соскою "Валюша", яка заявляється, застосовується на пляшці з соскою "Валюша", що на Фіг.49-52 показані варіанти виконання корзаявляється, пуса ємності пляшки з соскою "Валюша", яка заявна Фіг.4 представлений загальний вигляд приляється, тискного елемента, який застосовується на пляшці на Фіг.53 показаний варіант виконання на внуз соскою "Валюша", що заявляється, трішній поверхні корпуса ємності пляшки з соскою на Фіг.5 представлена конструктивно"Валюша", яка заявляється, декоративних елеменкомпонувальна схема соски з одним буртом, тів, на Фіг.6 представлена конструктивнона Фіг.54 показана схема наповнення внутрішкомпонувальна схема соски з двома буртами, що ньої порожнини корпуса ємності пляшки з соскою розташовані своїми площинами паралельно один "Валюша", яка заявляється, рідким харчовим продо другого, дуктом, на Фіг.7 представлений загальний вигляд сосна Фіг.55-56 показані схеми виконання на поки з одним буртом, верхнях корпуса ємності пляшки з соскою "Валюна Фіг.8 представлений загальний вигляд сосша", яка заявляється, декоративних елементів, ки з двома буртами, що розташовані своїми плона Фіг.57-58 показані схеми виконання внутріщинами паралельно один до другого, шньої поверхні кільцевого бурта притискного елемента, 11 12310 12 на Фіг.59 показана схема виконання стінки ємні горлечка 2 виконана різь 10 (див. Фіг.2 та ності пляшки з соскою "Валюша", яка заявляється, Фіг.16). На внутрішній поверхні стінки притискного на Фіг.60-63 показані схеми виконання стінки елемента 4 виконана різь 11 (див. Фіг.3), яка по проміжної вставки, яка застосовується на пляшці з своїх параметрах аналогічна різьбі 10, що виконасоскою "Валюша", що заявляється, на на зовнішній поверхні горлечка 2 ємності 1 (див. на Фіг.64-65 показані варіанти виконання ореФіг.1-2). Торцева поверхня зрізу 8 горлечка 2 ємбрення на бічних стінках корпуса притискного еленості 1 перпендикулярна його поздовжній осі 9, мента, який застосовується на пляшці з соскою при цьому поздовжня вісь 9 горлечка 2 конструк"Валюша", що заявляється, тивно виконана співпадаючою з поздовжньою вісна Фіг.66 показана схема виконання стінки сю 12 ємності 1 (див. Фіг.1-2 та Фіг.16). Конструкпроміжної вставки, яка застосовується на пляшці з тивно на зовнішній поверхні притискного елемента соскою "Валюша", що заявляється, 4 виконана насічка 13 (див. Фіг.4) або елементи 14 на Фіг.67-69 показані етапи введення (та фікбудь-якої іншої фактури (див. Фіг.17-18). Товщина сації) соски у внутрішню порожнину притискного g кільцевого бурта (позиція 5) в місці утворення елемента, наскрізного отвору 6 (див. Фіг.20-21) виконана не на Фіг.70-71, 69 показані етапи введення (та менше відстані k між паралельними кільцевими фіксації) проміжної вставки у внутрішню порожнибуртами 7 соски 3, що використовується 151 (див., ну притискного елемента, відповідно, Фіг.6 та Фіг.8). Отвір 6, що утворений на Фіг.72 показана схема встановлення ущількільцевим буртом 5 притискного елемента 4, виконювального кільця на тоцевий зріз горлечка ємнонано діаметром D, який відповідає зовнішньому сті пляшки з соскою "Валюша", яка заявляється, діаметру D1 соски 3 в місці утворення на ній кільна Фіг.73 показана схема загвинчування прицевого бурта 7 (див. Фіг.3 та Фіг.19). Кільцевий тискного елемента на різьбу, що виконана на бічбурт 7 соски З виконаний зовнішнім діаметром D2 них стінках горлечка пляшки, (див. Фіг.5-6) не менше величини внутрішнього на Фіг.74 показана схема герметизації місць діаметра D3 горлечка 2 ємності 1 (див. Фіг.16). Кістиковки конструктивних елементів пляшки з сосльцевий бурт 5 (див. Фіг.20-21 та Фіг.19) притисккою "Валюша", яка заявляється, ного елемента 4 в місці 15 (див. Фіг.3 та Фіг.19) на Фіг.75 показана схема заповнення харчопереходу в бічні стінки згаданого притискного вим продуктом внутрішньої порожнини корпуса елемента 4 виконаний діаметром D4 не менше пляшки через її горлечко, величини зовнішнього діаметра D2 кільцевого бурна Фіг.76 показана схема годування дитини за та 7 соски 3 (див. Фіг.5-6). Зовнішні габарити гордопомогою пляшки з соскою "Валюша", на якій лечка 2 ємності 1 виконані такими, що відповідавстановлюється притискний елемент з похилою ють внутрішнім габаритам притискного елемента 4 верхньою торцевою частиною, в місці їхнього з'єднання по різьбі 10 і 11 (див. Фіг.1 на Фіг.77 показана схема попадання живильної та Фіг.22). Ємність 1 пляшки з горлечком 2 та присуміші в соску пляшки, що заявляється, тискний елемент 4 виконані або з пластмаси, або з на Фіг.78 показана схема попадання живильної будь-якого іншого матеріалу, або з комбінації цих суміші в соску пляшки, у якій осі притискного елематеріалів, що по медичних нормах забезпечує мента та соски співпадають з поздовжньою віссю тривале збереження рідкого харчового продукту, пляшки, поміщеного у внутрішню порожнину зазначеної на Фіг.79 показана схема регулювання висоти ємності. Конструктивно одна з торцевих частин 16 суміші в пляшці, що заявляється, по відношенню ємності 1, а саме, нижня, виконана формою, надо кінця соски, а саме, до рота дитини, приклад, пласкої (див. Фіг.23), вигнутої (див. на Фіг.80 показана схема регулювання висоти Фіг.24) або будь-якої іншої форми (див. Фіг.25), що суміші в пляшці, у якій осі притискного елемента та забезпечує стійке положення пляшки у вертикальсоски співпадають з поздовжньою віссю пляшки, ному положенні. Конструктивно на зовнішній повепо відношенню до кінця соски, а саме, до рота рхні 17 ємності 1 нанесені або написи (див. Фіг.15), дитини. або малюнки (див. Фіг.26), чи комбінація графічних Пляшка з соскою "Валюша" (див. Фіг.1 та елементів, що відрізняються за формою і кольоФіг.15), яка містить безпосередньо ємність 1 з горром (див. Фіг.27). Пляшка з соскою "Валюша" (див. лечком 2 (див. Фіг.2), гумову соску 3 (див. Фіг.5-6 Фіг.1) додатково містить проміжну вставку 18 (див. та Фіг.7-8) і притискний елемент 4 (див. Фіг.1 та Фіг.9-12) з кільцевими буртами і ущільнювальне Фіг.3-4). Притискний елемент 4 конструктивно викільце 19 (див. Фіг.1 та Фіг.13-14). Проміжна вставконаний у вигляді циліндра з кільцевим буртом 5, ка виконана з кільцевими буртами, відповідно, розміщеним на одному з торців циліндра з утвоверхнім кільцевим буртом 20 і нижнім кільцевим ренням отвору 6 (див. Фіг.1 та Фіг.3-4) для проходу буртом 21 18 (див. Фіг.9-12). Кільцевий бурт 5 18 соски 3. Гумова соска 3 виконана з кільцевим бур(див. Фіг.3, Фіг.19 та Фіг.20-21) притискного елеметом 7, розміщеним на торці (див. Фіг.5-6 та Фіг.7нта 4 конструктивно розташований своєю площи8). Горлечко 2 виконане виступаючим над поверхною Q під кутом до поздовжньої осі 22 згаданого нею торцевої частини ємності 1 (див. Фіг.1-2 та притискного елемента 4 (див. Фіг.3 та Фіг.19). Кут Фіг.16), при цьому стінка горлечка 2 в його нижній нахилу кільцевого бурта 5 притискного елемента 4 частині є перехідною в поверхню ємності 1. Зазнавиконано в діапазоні від 0 до 90 градусів (перевачене горлечко 2 виконане циліндричної форми. жно, в діапазоні кутів 30-60 градусів) відносно позПлощина S торцевого зрізу 8 горлечка 2 перпендовжньої осі 22 притискного елемента 4 та горлечдикулярна поздовжній осі 9 бічних стінок зазначека 2 ємності 1 (див. Фіг.3 та Фіг.19). Конструктивно ного горлечка 2 (див. Фіг.16). На зовнішній поверхпроміжна вставка 18 виконана циліндричної фор 13 12310 14 ми з кільцевими буртами 20 та 21 на кожній з торретинах уздовж поздовжньої осі (див. Фіг.51-52). цевих частин (див. Фіг.9-12). Зазначені кільцеві На зовнішній 17 (див. Фіг.1-2) і/чи на внутрішній 24 бурти 20 та 21 виконано повернутими убік від позповерхні (див. Фіг.53) ємності 1 виконані або декодовжньої осі 23 згаданої проміжної вставки 18 ративні елементи 25 (див. Фіг.2, Фіг.15, Фіг.26-27 (див. Фіг.9-12). Один з кільцевих буртів, а саме, та Фіг.53), або мітки 26 (див. 1-2 та Фіг.15), які забурт 21, що розташований на нижній торцевій часбезпечують зорове сприйняття маси рідкого хартині проміжної вставки 18, розміщений своєю плочового продукту 27, що знаходиться усередині 28 щиною Q1 перпендикулярно поздовжньої осі 23 ємності (див. Фіг.54), або зазначені елементи (позгаданої проміжної вставки 18 (див. Фіг.28). Другий зиції 25 та 26) разом (див. Фіг.15). Декоративні кільцевий бурт, а саме, верхній бурт 20, що розелементи 25 конструктивно виконані або виступаташований на протилежній торцевій частині проючими над поверхнею 17 ємності 1 (див. Фіг.2, міжної вставки 18, розміщений своєю площиною Фіг.15 та Фіг.26-27), або заглибленими у внутрішню порожнину 24 зазначеної ємності 1 (див. Фіг.55), Q2 під кутом до поздовжньої осі 23 згаданої проабо в комбінації між собою (див. Фіг.56). Зазначені міжної вставки 18 (див. Фіг.29), який є рівним куту декоративні елементи 25 розташовані або уздовж розміщення площини Q кільцевого бурта 5 (див. ємності 1 (див. Фіг.15 та Фіг.26), або поперек неї Фіг.3 та Фіг.19) притискного елемента 4 відносно (див. Фіг.2, Фіг.27 та Фіг.55-56), як по осі симетрії, поздовжньої осі 22 корпуса згаданого притискного так і під кутом до неї. Внутрішня поверхня 29 кільелемента 4. Зовнішній діаметр D5 кільцевого бурта цевого бурта 5 притискного елемента 4 виконана 21 (див. Фіг.28), розташованого на проміжній встаабо пласкою (див. Фіг.3, Фіг.19, Фіг.35-37), або вці 18 перпендикулярно її поздовжньої осі 23, вибудь-якої іншої форми (див. Фіг.57-58). Притискний конаний рівним зовнішньому діаметру Об торцевоелемент 4 та проміжна вставка 18 виготовлені або го зрізу 8 горлечка 2 (див. Фіг.16). Внутрішній з матеріалу, який є аналогічним матеріалу ємності діаметр О6 циліндричної частини проміжної встав1 пляшки, або з будь-якого іншого матеріалу. Ущіки 18 (див. Фіг.28-29) виконаний рівним внутрішльнювальне кільце 19 виконане або з гуми, або з ньому діаметру D3 горлечка 2 ємності 1 в районі будь-якого іншого пружного матеріалу, що по мейого торцевого зрізу 8 (див. Фіг.16). Зовнішній діадичних нормах забезпечує тривале збереження метр D8 кільцевого бурта 20 проміжної вставки 18 рідкого харчового продукту 27, поміщеного у внут(див. Фіг.29), що виконаний під кутом до поздоврішню порожнину 28 ємності 1. Товщина із стінок жньої осі 23 проміжної вставки 18, виконаний рівємності 1 виконана або однаковою (див. Фіг.2, ним за величиною зовнішньому діаметру D2 кільФіг.30, Фіг.33-34 та Фіг.54), або різною (див. Фіг.59) цевого бурта 7 соски 3 (див. Фіг.5-6) і діаметру D4 по її довжині у різних комбінаціях. Товщина f4 стікільцевого бурта 5 притискного елемента 4 (див. нок проміжної вставки 18 виконана або однаковою Фіг.19-21). Товщина f ущільнювального кільця 19 (див. Фіг.9-10), або різною (див. Фіг.60-63) по її (див. Фіг.13-14) виконана рівною товщині f1 (див. довжині у різних комбінаціях. Зовнішня і внутрішня Фіг.16) стінки горлечка 2 в районі його торцевого поверхні стінок проміжної вставки 18 виконані або зрізу 8. Товщина f1 стінок горлечка 2 виконана або паралельними поздовжній осі 23 зазначеної прорівною (див. Фіг.2, Фіг.16 та Фіг.30), або більшою міжної вставки 18 (див. Фіг.9-10), або будь-якої (див. Фіг.31), або меншою (див. Фіг.32) товщини f3 форми в поперечному перерізі по відношенню одстінок ємності 1. Перехід стінок горлечка 2 в верхна до другої (див. Фіг.60-63). Внутрішня 24 і/або ню торцеву частину ємності 1 виконано або під зовнішня 17 поверхня ємності 1 виконана або бличітко визначеним кутом (див. Фіг.33), або закругскучою, або матовою, або в будь-якій іншій комбіленим за радіусом R (див. Фіг.34). Зовнішня повенації виконання стосовно кожної з ланок. Виступи рхня стінок корпуса притискного елемента 4 вико(оребрення) 14 на притискному елементі 4 виконана або паралельною внутрішній поверхні стінок нують або виступаючим над зовнішньою поверх(див. Фіг.3, Фіг.19 та Фіг.35), або під кутом до занею стінок корпуса зазначеного елемента 4 (див. значеної внутрішньої поверхні стінок в ту чи іншу фіг.17-19, Фіг.22, Фіг.26-27 та Фіг.35), або заглибсторону (див. Фіг.36-37), або зі зміною форми зовленим у тіло стінки елемента 4 (див. Фіг.36 та нішньої поверхні по відношенню до пласкої формі Фіг.57). Оребрення 14 також виконують або уздовж внутрішньої поверхні (див. Фіг.38-40). Конструктистінок корпуса притискного елемента 4 (див. вно похилий кільцевий бурт (позиція 20) проміжної Фіг.15, Фіг.17, Фіг.22, Фіг.35-37 та Фіг.57-58), або вставки 18 розміщений або з безпосереднім контапоперек по окружності (див. Фіг.18 та Фіг.64), або ктом (див. Фіг.10 та Фіг.12) із протилежним кільцепід кутом до площини стінки корпуса 1 (див. вим буртом (позиція 21) проміжної вставки 18, або Фіг.65). на відстані від нього (див. Фіг.9 та Фіг.11). УщільПляшка з соскою "Валюша" експлуатується нювальне кільце 19 виконане круглої (див. Фіг.13наступним чином. 14 та Фіг.41), прямокутної (див. Фіг.42-43) або Попередньо виготовляють корпус ємності 1 із будь-якої іншої геометричної форми в поперечногорлечком 2 (див. Фіг.1-2) (з різьбою 10, виконаною му перерізі (див. Фіг.44-48). Ємність 1 з горлечком на зовнішній поверхні бокових стінок зазначеного 2, проміжна вставка 18, гумова соска 3 та притискгорлечка 2 - Фіг.2 та Фіг.16), гумову соску 3 (див. ний елемент 4 виготовлені або з прозорого матеФіг.5-6 та Фіг.7-8), притискний елемент 4 (див. ріалу, або непрозорого матеріалу, або з матеріалу Фіг.1 та Фіг.3-4) (з різьбою 11, виконаною на внутчи матеріалів з різними ступенями прозорості, або рішній поверхні бокових стінок зазначеного притиз кольорового матеріалу - прозорого або непрозоскного елемента 4), проміжну вставку 18 з кільцерого. Ємність 1 виконана або циліндричної форми вими буртами 20 та 21 (див. Фіг.9-10 та Фіг.11-12) і (див. Фіг.1-2, Фіг.15 та Фіг.26-27), або будь-якої ущільнювальне кільце 19 (див. Фіг.13-14). іншої форми як в плані (див. Фіг.49-50), так і в пе 15 12310 16 Конструктивно і технологічно корпус ємності 1 (див. Фіг.56). Зазначені декоративні елементи 25 (пляшки) виконують або циліндричної форми (див. розташовують або уздовж ємності 1 (див. Фіг.15 і Фіг.1-2), або будь-якої іншої форми як в плані (див. 26), або поперек неї (див. Фіг.2 та Фіг.27), як по осі Фіг.49-50 та Фіг.53-56), так і в перетинах уздовж симетрії, так і під кутом до неї. поздовжньої осі 12 (див. Фіг.51-52). При цьому коПритискний елемент 4 конструктивно виконурпус ємності 1 виготовляють із однією закритою ють у вигляді циліндра з кільцевим буртом 5, роз(позиція 16) та другою відкритою торцевою частиміщеним на одному з торців циліндра з утворенною, над якій розміщується заливна горловина ням отвору 6 для проходу соски 3 (див. Фіг.3-4 та (горлечко 2) з різьбою 10 на зовнішній поверхні Фіг.19). На внутрішній поверхні стінки притискного стінки (конструктивно стінки горлечка 2 приєднуелемента 4 виконують різьбу 11 (див. Фіг.3-4 та ються до отвору на корпусі ємності 1 по закраїні Фіг.19), яка по своїх параметрах аналогічна різьбі зазначеного отвору), при цьому стінка горлечка 2 в 10, що виконана на зовнішній поверхні горлечка 2 його нижній частині є перехідною в поверхню корємності 1 (див. Фіг.2 та Фіг.16). Конструктивно на пусу ємності 1 в районі отвору. Горлечко 2 консзовнішній поверхні притискного елемента 4 викотруктивно виконують виступаючим над поверхнею нують насічку 13 (див. Фіг.1, Фіг.4 та Фіг.26) або верхньої торцевої частини корпуса ємності 1, при елементи 14 будь-якої іншої фактури (див. Фіг.15, цьому зазначене горлечко 2 виконують циліндричФіг.17-19, Фіг.22, Фіг.57-58 та Фіг.64-65). Отвір 6, ної форми (див. Фіг.1-2 та Фіг.16). Площину S (див. що утворений кільцевим буртом 5 притискного Фіг.16) торцевого зрізу 8 горлечка 2 виконують елемента 4, виконують діаметром D, який відповіперпендикулярною поздовжній осі 9 бічних стінок дає зовнішньому діаметру D1 соски 3 в місці утвозазначеного горлечка 2. Торцеву поверхню зрізу 8 рення на ній кільцевого бурта 7 (див. Фіг.5-8). Кігорлечка 2 ємності 1 виконують перпендикулярною льцевий бурт 5 (див. Фіг.20-21) притискного його поздовжній осі 9, при цьому поздовжню вісь 9 елемента 4 в місці 15 переходу в бічні стінки згагорлечка 2 конструктивно виконують співпадаючою даного притискного елемента 4 виконують діаметз поздовжньою віссю 12 ємності 1 (див. Фіг.16). ром D4 (див. Фіг.19) не менше величини зовнішЗовнішні габарити горлечка 2 ємності 1 виконують нього діаметра D2 кільцевого бурта 7 соски 3 (див. такими, що відповідають внутрішнім габаритам Фіг.5-8). Кільцевий бурт 5 притискного елемента 4 притискного елемента 4 в місці їхнього з'єднання конструктивно розташовують своєю площиною Q по різьбі 10 і 11. Конструктивно одну з торцевих під кутом до поздовжньої осі 22 згаданого притичастин 16 ємності 1, а саме, нижню, виконують скного елемента 4 (див. Фіг.3 та Фіг.19). Кут наформою, наприклад, пласкою (див. Фіг.2, Фіг.23, хилу кільцевого бурта 5 притискного елемента 4 Фіг.26-27, Фіг.30-32, Фіг.51 та Фіг.53-56), вигнутою виконують в діапазоні від 0 до 90 градусів (пере(див. Фіг.24 та Фіг.52) або будь-якої іншої форми важно, в діапазоні кутів 30-60 градусів) відносно (див. Фіг.25), що забезпечує стійке положення поздовжньої осі 22 притискного елемента 4 та горпляшки у вертикальному положенні. Товщину f1 лечка 2 ємності 1 (див. Фіг.19). Товщину g кільцестінок горлечка 2 виконують або рівною (див. Фіг.2, вого бурта (позиція 5) в місці утворення наскрізноФіг.16, Фіг.33-34 та Фіг.51-56), або більшою (див. го отвору 6 (див. Фіг.20-21) виконують не менше Фіг.31), або меншою (див. Фіг.32) товщини f3 стінок відстані k між паралельними кільцевими буртами 7 ємності 1. Перехід стінок горлечка 2 в верхню торсоски 3, що використовується [5] (див., відповідно, цеву частину ємності 1 виконують або під чітко Фіг.6 та Фіг.8). Зовнішню поверхню стінок корпуса визначеним кутом (див. Фіг.33), або закругленим притискного елемента 4 виконують або паралельза радіусом R (див. Фіг.2, Фіг.16, Фіг.22 та Фіг.26ною внутрішній поверхні стінок (див. Фіг.3, Фіг.19 27). Товщина f3 стінок ємності 1 виконують або та Фіг.35), або під кутом до зазначеної внутрішньої однаковою (див. Фіг.2, Фіг.30, Фіг.51-56), або різповерхні стінок в ту чи іншу сторону (див. Фіг.36ною (див. Фіг.59) по її довжині у різних комбінаціях. 37), або зі зміною форми зовнішньої поверхні по Горлечко 2 ємності 1 за зовнішнім діаметром D6 та відношенню до пласкої формі внутрішньої поверхвисотою h бічних стінок виконують таким, що відні (див. Фіг.38-40). Внутрішню поверхню 29 кільцеповідає внутрішнім габаритам (відповідно, d та h1, вого бурта 5 притискного елемента 4 виконують див. Фіг.22) притискного елемента 4 (див. Фіг.3 та або пласкою (див. Фіг.35-40), або будь-якої іншої Фіг.19). форми (див. Фіг.57-58). Висоту Hj (див. Фіг.39) стіКонструктивно на зовнішню поверхню 17 ємнок корпуса притискного елемента 4 виконують ності 1 наносять або написи (див. Фіг.1), або матакою, що збільшується по лінійному закону від люнки (див. Фіг.26), чи комбінацію графічних елемінімальної величини (Нмін) до максимальної ментів, що відрізняються за формою і кольором (Нмакс) в залежності від кута установки кільцевого (див. Фіг.27). На зовнішній 17 (див. Фіг.26-27) і/чи бурта (позиція 5) відносно поздовжньої осі 22 корна внутрішній 24 поверхні (див. Фіг.53) ємності 1 пуса зазначеного притискного елемента 4 (див. виконують або декоративні елементи 25 (див. Фіг.3, Фіг.19 та Фіг.38). Фіг.1-2), або мітки 26 (див. Фіг.1-2, Фіг.15), які заГумову соску 3 виконують з кільцевим буртом безпечують зорове сприйняття маси рідкого хар7, розміщеним на торці, при цьому гумова соска 3 чового продукту 27, що знаходиться усередині 28 може мати або один кільцевий бурт 7 /4/, або два ємності, або зазначені елементи (позиції 25 та 26) кільцевих бурта 7 /5/, розміщених паралельно разом (див. Фіг.15). Декоративні елементи 25 консодин до другого у своїх площинах, відповідно, труктивно виконують або виступаючими над повеплощина F1 та F2 (див. Фіг.5 та Фіг.6). Соску 3 рхнею 17 ємності 1 (див. Фіг.2 та Фіг.26), або законструктивно виконують із зовнішнім діаметром глибленими у внутрішню порожнину 24 зазначеної D1 в місці утворення на ній кільцевого бурта 7. ємності 1 (див. Фіг.55), або в комбінації між собою Кільцевий бурт 7 соски 3 виконують зовнішнім діа 17 12310 18 метром D1 не менше величини внутрішнього діастінки горлечка 2 в районі його торцевого зрізу 8. метра D3 горлечка 2 ємності 1 (див. Фіг.5-8). Ущільнювальне кільце 19 виконують круглої (див. Проміжну вставку 18 виконують з кільцевими Фіг.13 та Фіг.41), прямокутної (див. Фіг.42-43) або буртами, відповідно, верхнім кільцевим буртом 20 і будь-якої іншої геометричної форми в поперечнонижнім кільцевим буртом 21 (див. Фіг.9-12). Консму перерізі (див. Фіг.44-48). труктивно проміжну вставку 18 виконують циліндЄмність 1 пляшки з горлечком 2 та притискний ричної форми з кільцевими буртами 20 та 21 на елемент 4 виконують або з пластмаси, або з будькожній з торцевих частин. Зазначені кільцеві бурти якого іншого матеріалу, або з комбінації цих мате20 та 21 виконують повернутими убік від поздовжріалів, що по медичних нормах забезпечує триваньої осі 23 згаданої проміжної вставки 18 (див. ле збереження рідкого харчового продукту, поміФіг.9-12). Один з кільцевих буртів, а саме, бурт 21, щеного у внутрішню порожнину зазначеної що розташований на нижній торцевій частині проємності. Ємність 1 з горлечком 2, проміжну вставку міжної вставки 18, розміщують своєю площиною 18, гумову соску 3 та притискний елемент 4 вигоQ1 перпендикулярно поздовжньої осі 23 згаданої товляють або з прозорого матеріалу, або непрозопроміжної вставки 18 (див. Фіг.28). Другий кільцерого матеріалу, або з матеріалу чи матеріалів з вий бурт, а саме, верхній бурт 20, що розташоварізними ступенями прозорості, або з кольорового ний на протилежній торцевій частині проміжної матеріалу - прозорого або непрозорого. Притисквставки 18, розміщують своєю площиноюQ2 під ний елемент 4 та проміжну вставку 18 виготовляють або з матеріалу, який є аналогічним матеріалу кутом до поздовжньої осі 23 згаданої проміжної ємності 1 пляшки, або з будь-якого іншого матерівставки 18, який є рівним куту розміщення плоалу. Внутрішню 24 і/або зовнішню 17 поверхні ємщини Q кільцевого бурта 5 притискного елемента ності 1 виконують або блискучими, або матовими, 4 відносно поздовжньої осі 22 корпуса згаданого або в будь-якій іншій комбінації виконання стосовпритискного елемента 4 (див. Фіг.29). Зовнішній но кожної з ланок. діаметр D5 кільцевого бурта 21, розташованого на Після того, як будуть виготовлені конструктивпроміжній вставці 18 перпендикулярно її поздовжні елементи пляшки з соскою "Валюша", яка заявньої осі 23, виконують рівним зовнішньому діаметляється, збирають пляшку для її подальшого виру D6 торцевого зрізу 8 горлечка 2 (див. Фіг.29). користання. Внутрішній діаметр D6 циліндричної частини проДля цього вводять соску 3 з відкритої частини міжної вставки 18 (див. Фіг.9-10 та Фіг.28-29) викопритискного елемента 4 у його середину і протиснують рівним внутрішньому діаметру D3 горлечка 2 кують соску 3 (закритою частиною вперед) у отвір (див. Фіг.16) ємності 1 в районі його торцевого зрі6 в зазначеному елементі 4, що створений кільцезу 8. Зовнішній діаметр D8 (див. Фіг.29) кільцевого вим буртом 5 (див. Фіг.67). бурта 20 проміжної вставки 18, що виконаний під При цьому, згідно з конструктивним виконанкутом (3 до поздовжньої осі 23 проміжної вставки ням соски 3, здійснюють два варіанти фіксації сос18, виконують рівним за величиною зовнішньому ки 3 в вищезазначеному притискному елементі 4. діаметру D2 кільцевого бурта 7 соски 3 і діаметру У випадку, коли застосовують соску 3 з одним D4 (див. Фіг.20-21) кільцевого бурта 5 притискного кільцевим буртом 7 /4/ (див. Фіг.7), при повному елемента 4. Конструктивно похилий кільцевий вході соски 3 у внутрішню порожнину притискного бурт (позиція 20) проміжної вставки 18 розміщують елемента 4 (коли бурт 7 соски 3 торкнеться внутабо з безпосереднім контактом (див. фіг, 10 та рішньої поверхні кільцевого бурта 5 зазначеного Фіг.12) із протилежним кільцевим буртом (позиція притискного елемента 4) вона (соска 3) повинна 21) проміжної вставки 18, або на відстані від нього зафіксуватися своєю бічною поверхнею відносно (див. Фіг.9 та Фіг.11). Зовнішню і внутрішню поверкільцевого бурта 5 зазначеного притискного елехні стінок проміжної вставки 18 виконують або памента 4 у отворі 6 - див. Фіг.68). ралельними поздовжній осі 23 зазначеної проміжУ другому випадку, коли застосовують соску 3 ної вставки 18 (див. Фіг.9-10 та Фіг.28-29), або (див. Фіг.6 та Фіг.8) з двома кільцевими буртами 7 будь-якої форми в поперечному перерізі по відно/5/, при повному вході соски 3 у внутрішню порожшенню одна до другої (див. Фіг.60-63). Товщину f4 нину елемента 4 (коли верхній бурт 7 соски 3 торстінок проміжної вставки 18 виконують або однакнеться внутрішньої поверхні кільцевого бурта 5), ковою (див. Фіг.9-10 та Фіг.28-29), або різною (див. соску 3 протягають із зусиллям далі, щоб верхній Фіг.60-63) по її довжині у різних комбінаціях. Високільцевий бурт 7 соски 3 пройшов кільцевий бурт 5 ту Hj (див. Фіг.66) стінок корпуса проміжної вставки притискного елемента 4, а нижній кільцевий бурт 7 18 виконують такою, що збільшується по лінійному соски 3 приторкнувся до нижньої площини кільцезакону від мінімальної величини (Нмін) до максивого бурта 5 зазначеного притискного елемента 4 мальної (Нмакс) в залежності від кута а установки (див. Фіг.69). У даному випадку соска 3 буде фікверхнього кільцевого бурта (позиція 20) відносно суватися до кільцевого бурта 5 елемента 4 своїми поздовжньої осі 23 корпуса зазначеної проміжної двома кільцевими буртами 7 - верхнім та нижнім вставки 18 (див. Фіг.66). (див. Фіг.69). Ущільнювальне кільце 19 виконують у вигляді При повному вході соски 3 у внутрішню поротонкого кільця (див. Фіг.13-14), при цьому ущільжнину елемента 4 (коли кільцевий бурт 7 соски 3 нювальне кільце 19 виконують або з гуми, або з торкнеться внутрішньої поверхні 29 кільцевого будь-якого іншого пружного матеріалу, що по мебурта 5 притискного елемента 4, а соска 3 зафікдичних нормах забезпечує тривале збереження сується відносно зазначеного кільцевого бурта 5 рідкого харчового продукту 27, поміщеного у внутпритискного елемента 4 в отворі 6), у внутрішню рішню порожнину 28 ємності 1. Товщину f ущільпорожнину зазначеного притискного елемента 4 нювального кільця 19 виконують рівною товщині f1 19 12310 20 вводиться проміжна вставка 18 (див. Фіг.70). При - нижнього бурта 21 проміжної вставки 18 до цьому проміжна вставка 18 вводиться у середину ущільнювального кільця 19 (див. Фіг.74); притискного елемента 4 своєю верхньою части- ущільнювального кільця 19 до торцевого зріною, на якій кільцевий бурт 20 розміщений під кузу 8 горлечка 2 ємності 1 (див. Фіг.74); верхнього кільцевого бурта 20 проміжної встатом до поздовжньої осі 23 зазначеної проміжної вки 18 (що розміщений під кутом р до поздовжньої вставки 18. Проміжна вставка 18 вводиться у сеосі 23 зазначеної проміжної вставки 18) до нижньої редину притискного елемента 4 до торкання зовповерхні кільцевого бурта 7 гумової соски 3 (див. нішньою поверхнею верхнього кільцевого бурта 20 Фіг.... та Фіг.74). до нижньої поверхні кільцевого бурта 7 гумової При нагвинчуванні притискного елемента 4 на соски 3 (див. Фіг.71). Далі на торцевий зріз 8 горгорлечко 2 ємності 1 по різях 10 та 11, стінки прилечка 2 ємності 1 кладуть ущільнювальне кільце тискного елемента 4 своєю внутрішньою поверх19 (яке за товщиною f виконане рівним товщині f1 нею не торкаються бічної поверхні 31 кільцевих стінки горлечка 2 в районі його торцевого зрізу 8) буртів 20 та 21 проміжної вставки 18. (див. Фіг.72). Далі пляшку з соскою "Валюша" підносять до Після цього притискний елемент 4 (із закріпрота 32 малюка (дитини) 33 і здійснюють годуванленою соскою 4 та вставленою проміжною вставня малюка 33 дитячим харчовим продуктом 27, кою 18) нагвинчують (див. Фіг.73) по різьбі 10 (що наприклад, молоком, кашею або харчувальною виконана на зовнішній поверхні стінки горлечка 2) сумішшю через отвір 34 соски 3 (див. Фіг.76). на горлечко 2 до щільного притискання нижнього При застосуванні для годування малюка (дибурта 21 проміжної вставки 18 до ущільнювальнотини) 33 пляшки з соскою "Валюша" навіть при го кільця 19, при цьому здійснюється щільне приневеликих нахилах пляшки у внутрішній порожнині тискання ущільнювального кільця 19 до торцевого 30 соски 3 забезпечується подача живильної сузрізу 8 горлечка 2 ємності 1, а верхнього кільцевоміші 27 (або будь-якого іншого виду харчового го бурта 20 проміжної вставки 18 (що розміщений продукту) через отвір 34 соски 3 у рот 32 дитини під кутом до поздовжньої осі 23 зазначеної про33, що унеможливлює дитині 33 ковтання повітря міжної вставки 18) до нижньої поверхні кільцевого (див. Фіг.77) (по відношенню до годування пляшбурта 7 гумової соски 3 (див. Фіг.74). При нагвинкою з соскою, яка обрана за прототип (див. чуванні притискного елемента 4 на горлечко 2 ємФіг.78)). При застосуванні для годування малюка ності 1, його стінки своєю внутрішньою поверхнею (дитини) 33 пляшки з соскою "Валюша" не потрене торкаються бічної поверхні 31 кільцевих буртів бується піднімати високо пляшку для забезпечен20 та 21 проміжної вставки 18. ня нормального тиску живильної суміші 27 у внутТаким чином створюється герметична порожрішній порожнині 30 соски 3, що унеможливлює нина для перетікання рідкого харчового продукту дитину захлинутися сумішшю 27, а також унемож27 з внутрішньої порожнини 28 корпуса ємності 1 в ливлює натискання кінця соски на язик дитини 33 і порожнину 30 соски 3 через горлечко 2. подальше зригування суміші 27). По закінченню зазначених технологічних опеКонструктивний нахил поздовжньої осі 35 сосрацій щодо зборки пляшки, вона є готовою до поки 3 в кращих кутах нахилу соски 3 (коли кут дальшого застосування. Використовують пляшку з соскою "Валюша" =30-60°) відносно поздовжньої осі 12 пляшки (кутаким чином. ти, під якими дитина 33 лежить у ліжку або на руці) Попередньо згвинчують притискний елемент 4 забезпечує при годуванні дитини 33 постійну при(із закріпленими у ньому гумовою соскою 3 та сутність живильної суміші 27 у сосці 3 і, відтак, проміжною вставкою 18) з горлечка 2 ємності 1 оберігає дитину 33 від ковтання повітря. пляшки, при цьому ущільнювальне кільце 19 або При годуванні дитини 33, коли вона лежить у знімають з торцевого зрізу 8 горлечка 2 ємності 1, ліжку або сидить за столиком, зазвичай рука, що або не знімають, а проміжну вставку 18 або вийутримує пляшку з соскою, знаходиться збоку. При мають з внутрішньої порожнини притискного елецьому, використовуючи пляшку з соскою, яку обмента 4, або не виймають. рано за прототип, той хто годує, змушує дитину 33 Далі заповнюють пляшку з соскою "Валюша", повертати голову так, щоб соска 3 попала у рот 32 яка заявляється, будь-яким видом дитячого хардитини 33 прямо. Конструктивний же нахил поздочового продукту 27, наприклад, молоком, кашею вжньої осі 35 соски 3 (пляшки з соскою "Валюша", або харчувальною сумішшю (див. Фіг.75), при цьояка заявляється) в кутах 30-60° відносно поздовжму заповнення внутрішньої порожнини (позиція 28) ньої осі 12 корпуса ємності 1 пляшки забезпечує корпусу ємності 1 пляшки здійснюють через залигодування дитини 33 без відповідного повертання вну горловину - горлечко 2 пляшки (див. Фіг.54 та голови дитини 33, при цьому шляхом обертання Фіг.75). пляшки навколо незмінної її поздовжньої осі 12 (по Для цього, по-перше, через горлечко 2 ємності своєрідній траєкторії конусоподібного віяла) за1 пляшки у внутрішню порожнину 28 корпуса ємбезпечується попадання соски 3 прямо в рот 32 ності 1 заливають рідкий харчовий продукт 27. Подитини 33 (див. Фіг.77) (у протилежному випадку друге, після заповнення рідиною (позиція 27) внутсоска 3 знаходиться в роті 32 дитини 33 не прямо, рішньої порожнини (позиція 28) корпусу ємності 1 що не забезпечує комфортне висмоктування дипляшки її закривають притискним елементом 4 тиною 33 живильної суміші 27 з внутрішньої порошляхом нагвинчування зазначеного елемента 4 по жнини 30 соски 3 та внутрішньої порожнини 28 різьбі 10 (що виконана на бічній поверхні горлечка ємності 1 пляшки взагалі). 2) до щільного притискання: При однакових кутах 0 нахилу поздовжньої осі 35 соски 3 пляшки (див. Фіг.79), яка заявляєть 21 12310 22 ся, по відношенню до роту 32 дитини 33, та пляшженні в ліжку або на руках. Підвищення ефективки, що обрана за прототип (див. Фіг.80), тиск Р ності застосування пляшки з соскою "Валюша", яка живильної суміші 27 буде менше, що виходить з заявляється, у порівнянні з прототипом, досягаформули ється також шляхом зміни кута нахилу соски відносно поздовжньої осі пляшки, що, у свою чергу, Р= gH або Р= gh забезпечить можливості повертання пляшки без де: Р - тиск живильної суміші на виході з соски зміни кута нахилу соски відносно рота дитини. Пі- щільність живильної суміші g - прискорення двищення ефективності застосування пляшки з вільного падіння соскою "Валюша", яка заявляється, у порівнянні з Н, h - висота верхнього шару живильної суміші прототипом, досягається також шляхом встановпо відношенню до кінця соски у місці отвору (H>h). лення у середину притискного елемента проміжної Різниця в нахилі поздовжньої осі 35 соски 3 та вставки та ущільнювального кільця, які забезпепоздовжньої осі 12 корпуса ємності 1 пляшки, що чують герметизацію місць з'єднання конструктивреалізована в конструкції пляшки з соскою "Валюних елементів пляшки. ша", дає можливість шляхом обертання пляшки ДЖЕРЕЛА ІНФОРМАЦІЇ: навколо зазначеної поздовжньої осі 35 соски 3 (а 1. Журнал "Натали", декабрь 2000г.. Издатене корпуса ємності 1 пляшки) регулювати висоту Н льство АО "Бліц-Информ", Киев, стор.173 - аналог. (див. Фіг.77 та Фіг.79) суміші 27 у внутрішній поро2. Эмил Кэпрару, Герта Кэпрару «Мать и дижнині 28 ємності 1 пляшки по відношенню до кінця тя», Медицинское издательство, Бухарест, 1989, соски 36 (отвору 34), а саме, до рота 32 дитини 33, стор.150-152, мал. 67 та 68 - аналог. чим забезпечити контрольоване вживання живи3. Патент України на промисловий зразок № льної суміші 27 (або будь-якого іншого харчового 5079 від 15.08.2001 "Пляшка з соскою". Офіційний продукту, наприклад, каші, молока, води). бюлетень "ПРОМИСЛОВА ВЛАСНІСТЬ", ПромисТаким чином можна при незначних кутах налові зразки. Знаки для товарів і послуг. Кваліфікохилу пляшки забезпечити постійну присутність вані зазначення походження товарів. Видавництво живильної суміші 27 у внутрішній порожнині 30 Міністерства освіти і науки України та Державного соски 3 (див. Фіг.77 та Фіг.79...) і, відтак, уберегти департаменту інтелектуальної власності. Київ, №7, дитину 33 від ковтання повітря (що є вагомим нечастина 2, 2001, стор.4.6. - прототип. доліком пляшки з соскою, яку обрано за прототип 4. Эмил Кэпрару, Герта Кэпрару «Мать и дидив. схеми, показані на Фіг.78 та Фіг.80). тя». Медицинское издательство, Бухарест, 1989, Підвищення ефективності застосування пляшстор.152, мал.68 та 69. ки з соскою "Валюша", яка заявляється, у порів5. Лантушенко А.С., Можаровская А.С. «Наш нянні з прототипом, досягається шляхом зміни ребенок». Издательство 000 "Мединформ", РФ, конструкції пляшки і забезпечення при цьому наМ., 2003, Раздел 2. "Кормление ребенка", стор.77хилу осі соски відносно поздовжньої осі корпуса 78, мал.45. пляшки, що, у свою чергу, забезпечить комфортність годування дитини при будь-якому її поло 23 12310 24 25 12310 26 27 12310 28 29 12310 30 31 12310 32 33 Комп’ютерна верстка Н. Лисенко 12310 Підписне 34 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
