Скляна композиція, призначена для отримання скляних ниток, зміцнювальна скляна нитка, спосіб отримання скляних ниток та композит, отриманий зі скляних ниток

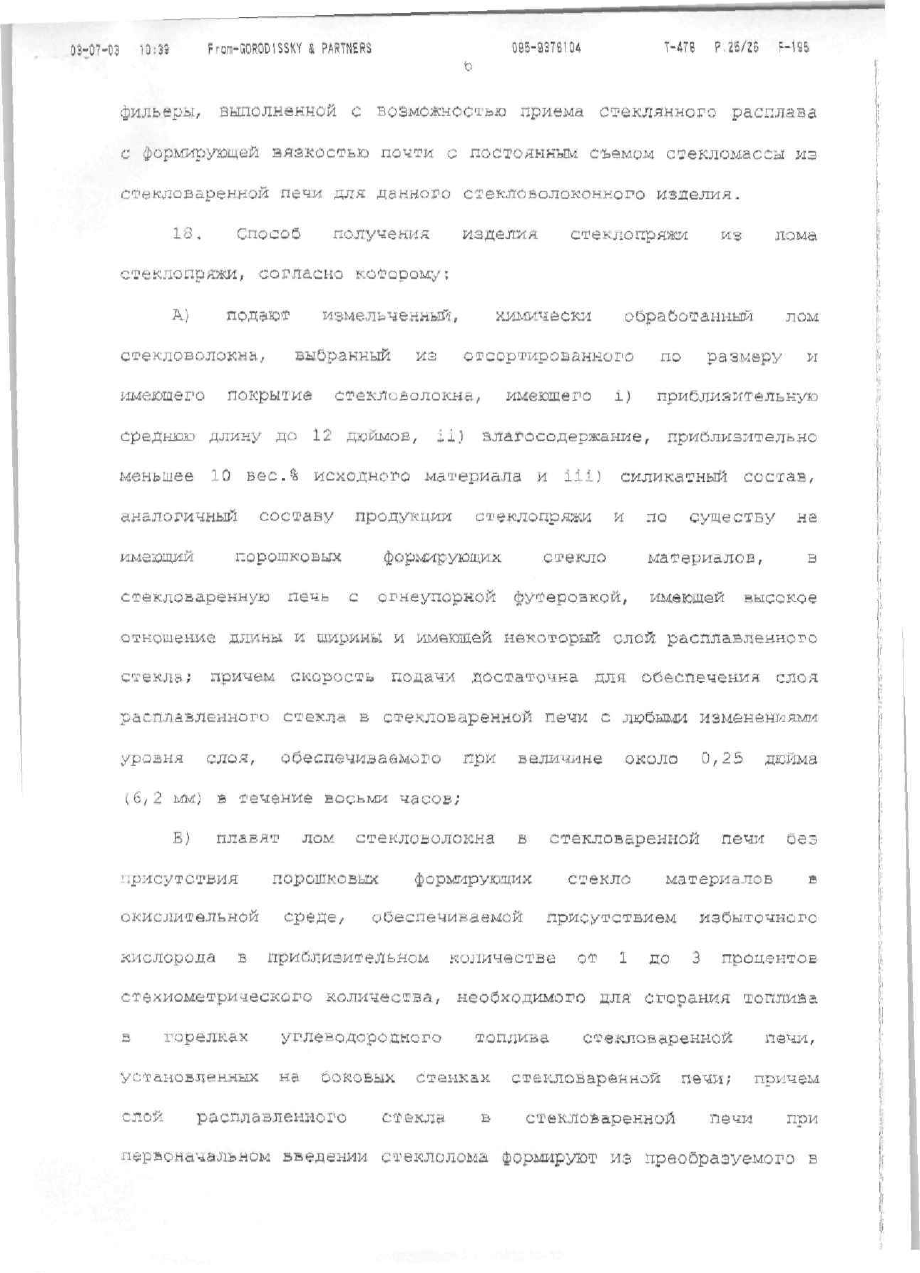

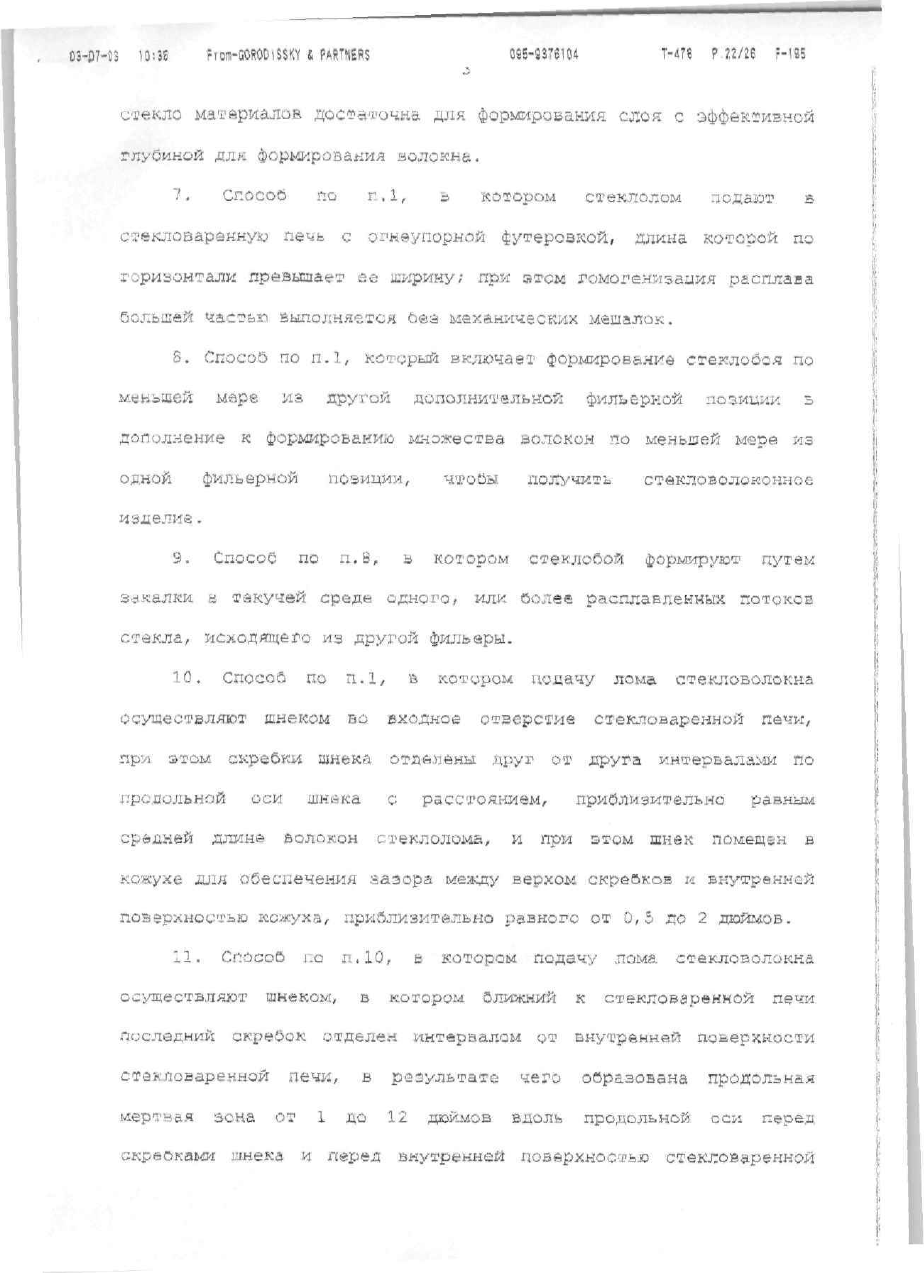

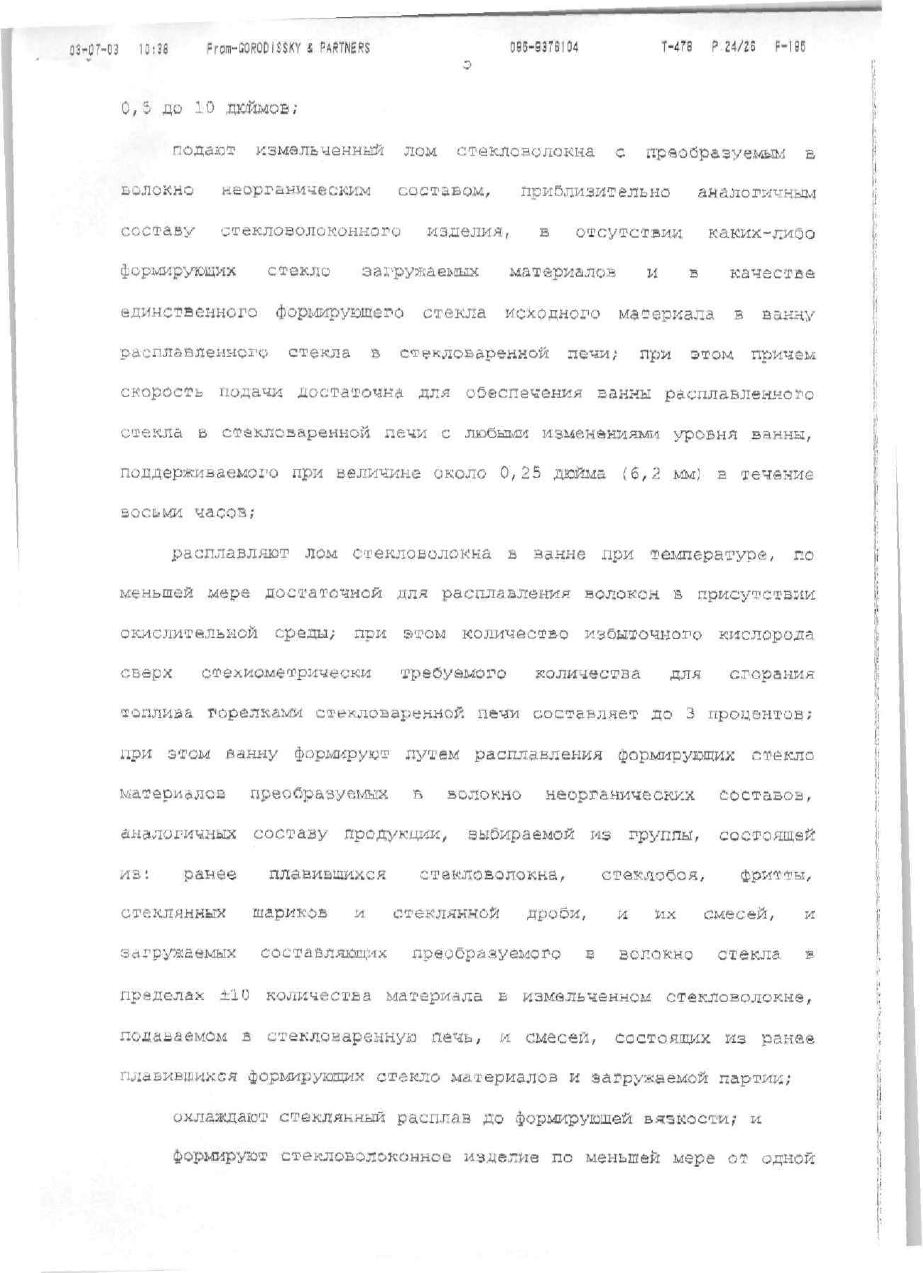

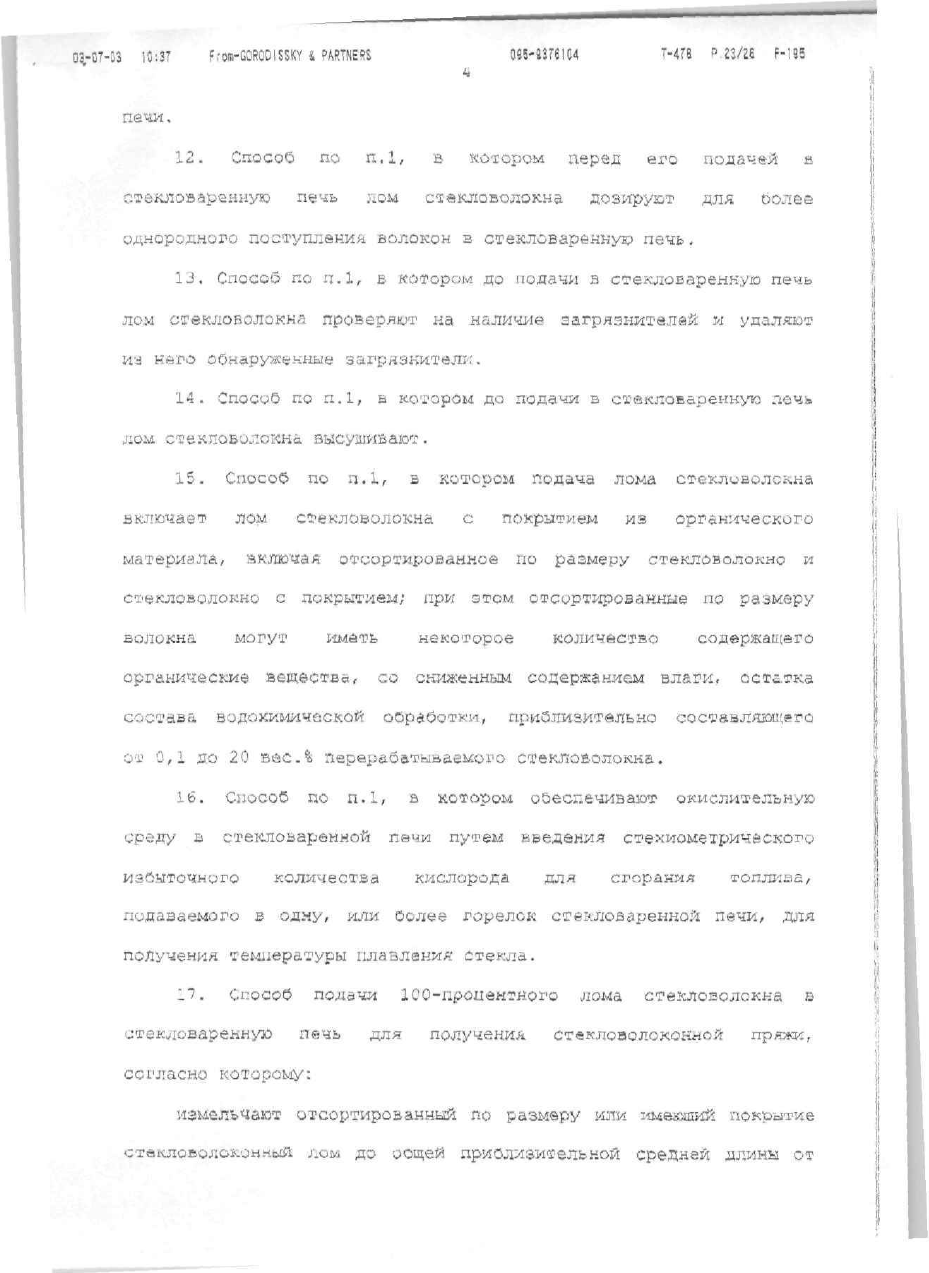

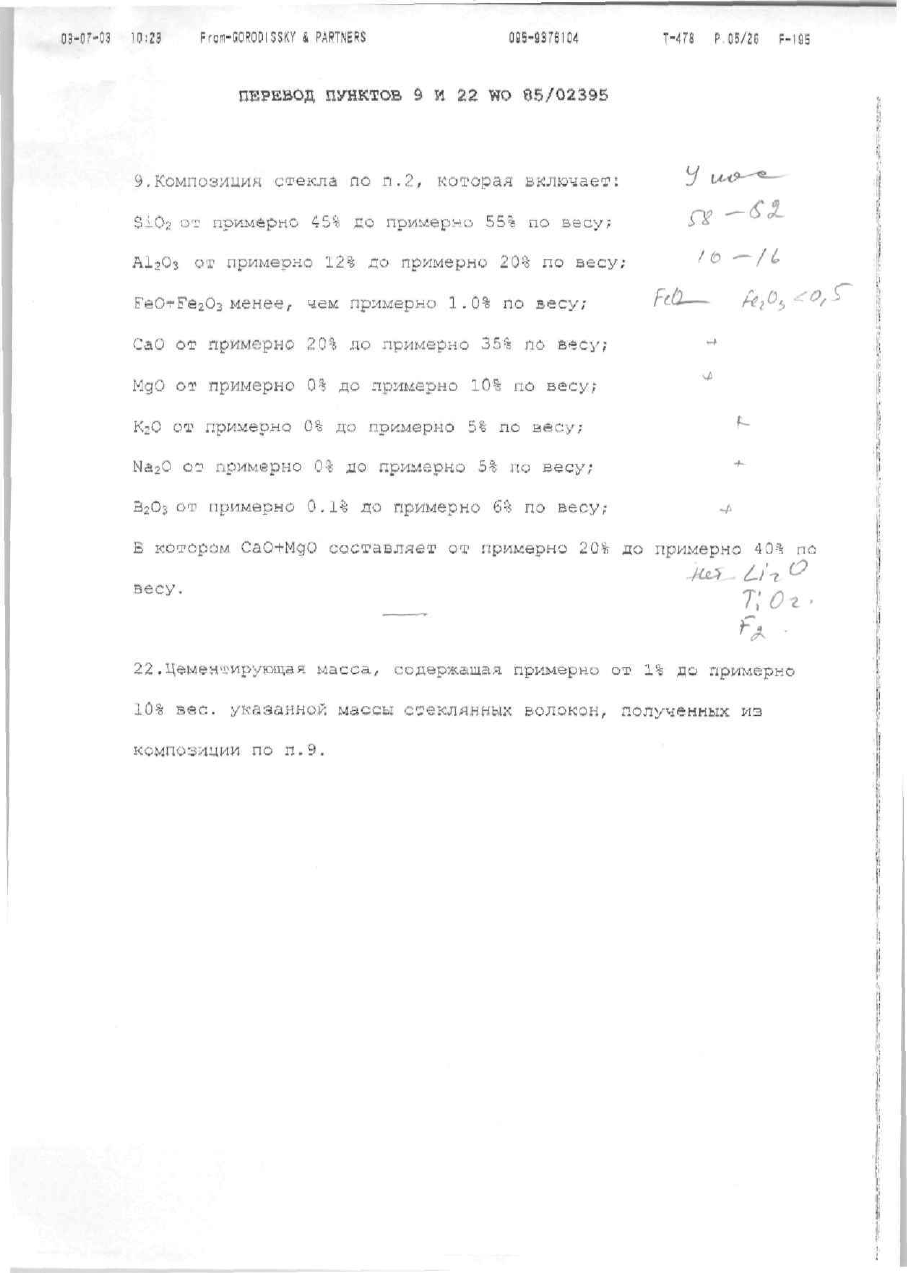

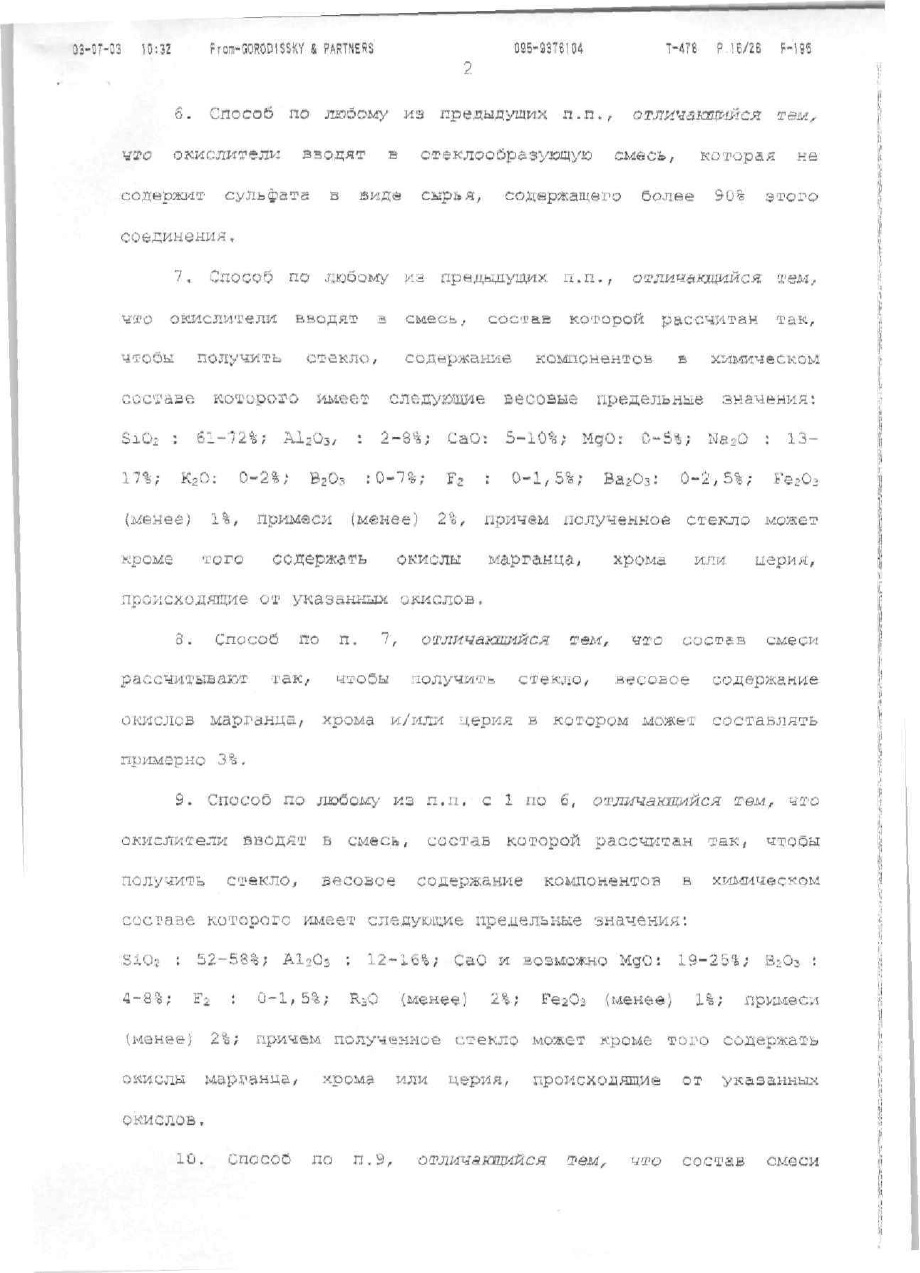

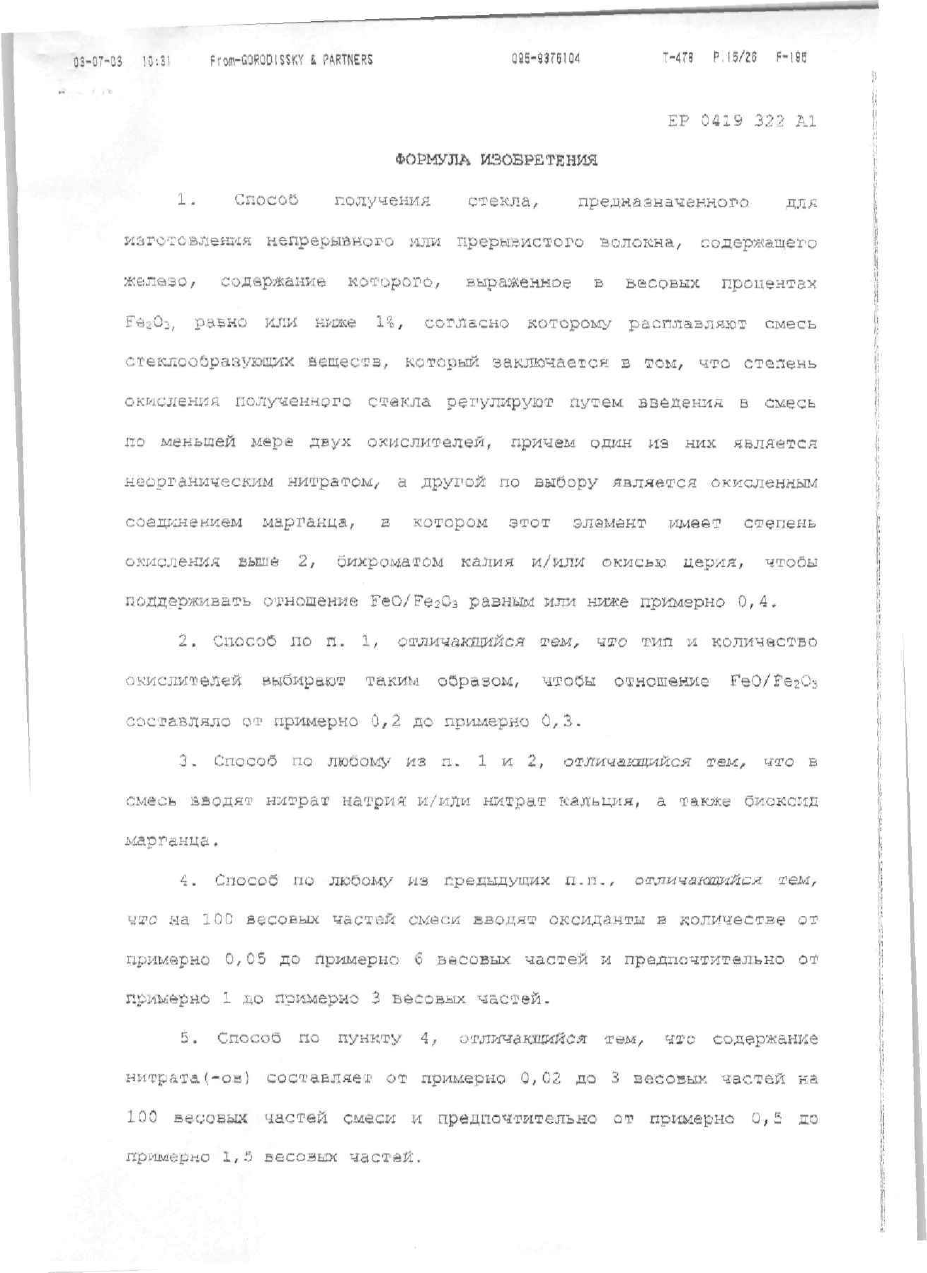

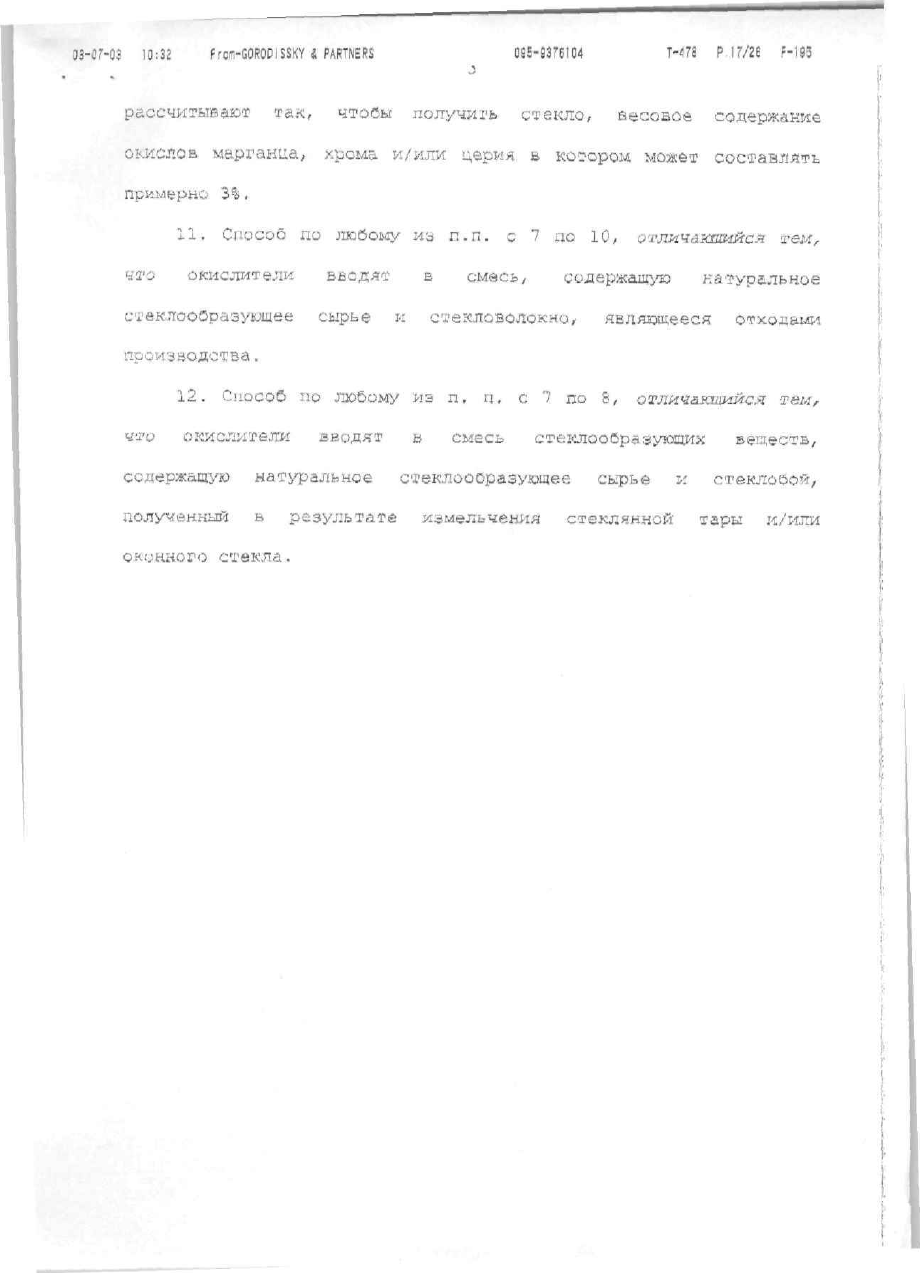

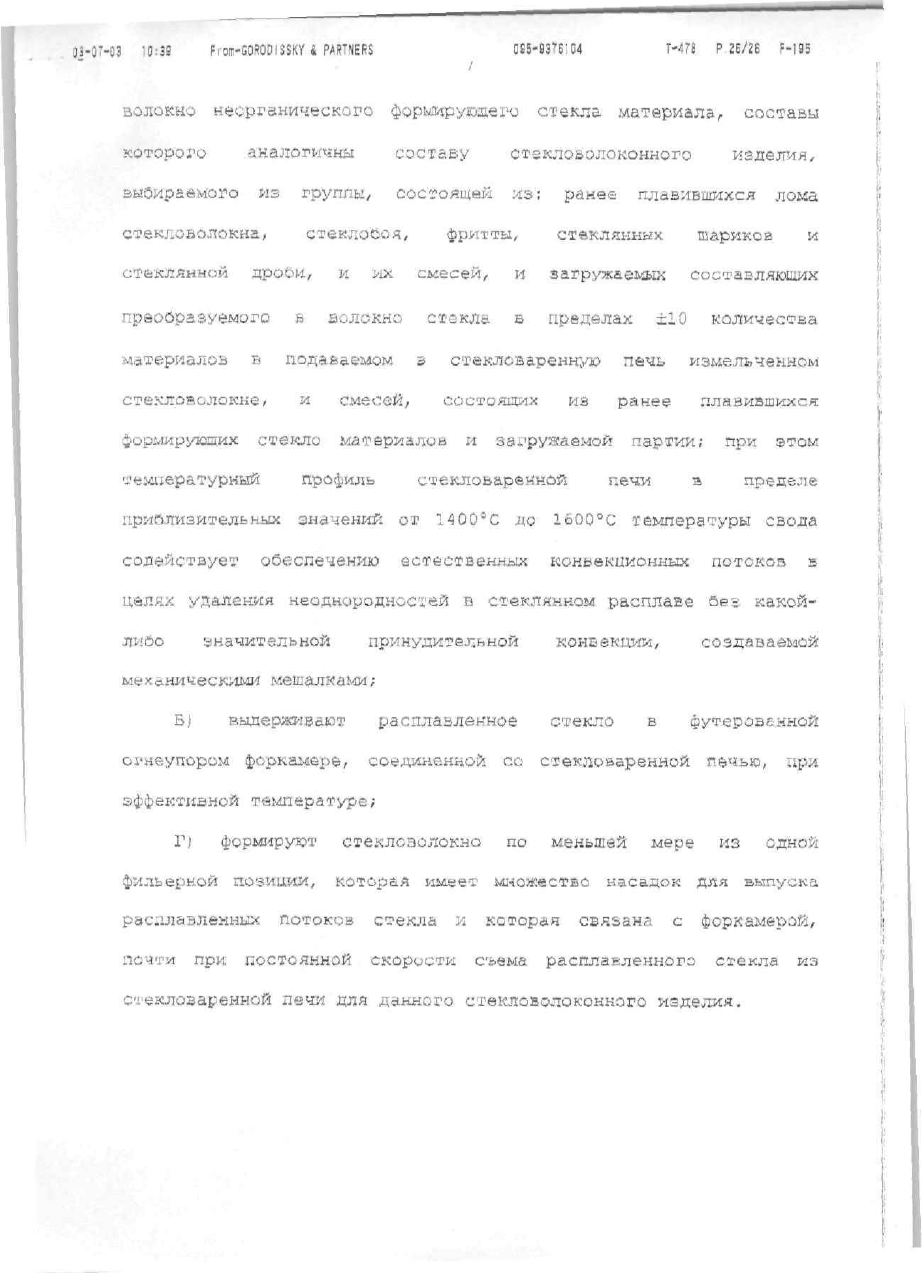

C*-Q:-Q3 IO;2S ftom-GOROOISSKY і PARTNERS T-478 035-9376104 (19) Ш (SI)б P 12/26 mi 2027687 F--|95 (із)і1 C03C 13/QQ _ • (; Кошітет Роїхинской Федерации no патентам и товарным знакам (12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К патенту Российской Федерации 1 (21)9£0И899/33 . (аг) 28.1292 (46)270195 БюаМоЗ . (76) Фокин Александр Иванович; Глухое Виктор Вэсильеаич; Ханианоз Амир Нг?си(5уг1ЛОВич;Тукгзровв Раиса Хакимоена; Давпетов Радик Ауфатович (56) 1. Авторское сййдетепьсіво СССР N 137070, 101 С Q3C 13/00,1362 2. Патент бепикобригании N 15524Б5, т. С 03СЗ/0Ц1973. (54) СТЕКЛО ДЛЯ СТЕКЛОВОЛОКНА (57) Использование; для сгеклонитек сгекпотканей, иеткянных мэтериалоп. стеклоровилги. Сущноаь изобретении: сіекло для стекловопокиа содержит, шс %: оксид кремния 52-60; окаї'д алюминия 1?-20; оксид бора 0,1-3; йксид кальцин 20-26; ок­ сид магния 0,5-2,4; оксид железа 0,1-0.4; оксид на­ трия О.ІЧІЛ: фтор-ОЛ-0,3, Прочность при растял(еИии 10,17 -1 ЯТЬ кг/мм*" . прочнцсть на разрыд 2360-2475 гс/текс 2 таба ^ р -*'Ч'^",'«111 ОННЗ 095-аЗГЄі04 FrsRi-aORODlSSKY і PARTNERS 1Q;2S Т-4Г8 P 13/26 F-1! 2027687 Изобрагение относится к составам сте­ кол для производства стекловолокгга. ис­ пользуемого для изготовления стеклонитей, стеклотканей, нетканых материалов, стеклороаилги и т.д. 5 Известно стекло для стеклааолокна следующего состааа, мае, %; SIO^ 55^ 56.2; АігОз 13,3-13.4; ВгОз 2.5-2.7; СаО 20-22; MgO 2.5-2.7; Na^O 0-2.0; MnjOa 2.3-'3-2П]. 10 Наиболее близким к предлагаемому Стеклу по химическому составу и сво^стаам • является стекло для стекловолокна следую. щего состава, мае. %: SiOz 53,5-57, AI2O3 13-15, В2О3 7-9, Ca016-25,MgO Q-б. Na^O 15 0,4-1. U2O 0.1-0.5. F 0.1-0.4. Возиожнп со­ держание нузначительных примесей РсгОз. SiO,Tl02-. К20, Zr02t2], Недостатком укаааинык стекал являет­ ся довольно низкая прочность на разрыв 20 2120 гс/текс при 0волокна 6.5 мкм. SJ02 52-60 • А/зОз 12-20 ВгОз 0.1-S СаО 20-26 MgO 0.5-2.4 ЯезОз 0.1-0,4 . ЫагО 0,1-0.4 F 0.1-0,3. Технология изготовления СТЙКЛ080ЛОКна Следующая. Стекло варят ы ванной печи непрерывного дейстэия при температуре 1520-1580*^0. Лля аэрки используют следу кэщие сырьевые материалы: кварцевой пе­ сок, известняк, глинозем, плавиковый шпат, борную кислоту и др. Из расплава Формиру­ ют стеклянные шрірики для последующего производства из них стеклонопокна или нйпрерывное стекловолокно нужного диа­ метра. • •,, Конкрйтныесостааы стекол предстзвпены 0 табл. 1, Свойства стека-! представлены в табл. 2 Целью изобретения является повыше­ ( Йл.волокнз - 5.5 мкм}. Текс - 34,4. ние прочности волокон на разрыв. Изданных, представленных а таблицах, Постааленная цель достигается ТІ?М, что 25 следует, что предложенные составы стекол стекло для стекловолокна имеет следующий П З О Й Т получить стекловолокно с ПСЫЫ' ОЙ ПЮ состав, мае, %; шейной прочностью на разрыв. 30 Компоненты, мае. Таблица ] Состав 1>. 1 2 3 . 4 5 6 SiOi АІзОз 52 20 60 13 54 15,3 58 18 56 16 60 20 ВгОз СаО MgO 0,4 0,1 8 Б 25,2 24 0,4 20 2 5 22 b 0.1 0,2 ГіаїО 26 0.5 0.4 0,4 0.3 F 0,3 0,1 0,1 0.3 0,3 0,2 0,3 РЄ203 1,5 1,5 0.4 26 2А 0.2 Ofl 0,4 0,2 0,3 . 35-07-03 Ffom-QORODISSKY І PARTNERS 1Q;30 С35-Э376104 7-4T8 2027687 P 14/26 P-1 В T aблица 7 , Состав Свойствз 1 2 10.92 11,12 Прочность на разрыв, гс/текс 2360 2440 Упругость, кг/мм^ 8544 8026 Прочность п р и рас 4 5 6 11.33 10,59 12,15 2410 2475 2430 2450 8065 8880 8240 S636 3 • 10.17 гяжании. кг/мм^ ^Толщина нити в системе текс характеризуется ееличикой массы Й граммах, приходящейся' на единицу длины (км). Формула СТЕКЛО нключэюще,е МаС Fe-jOg, 'тем, что оно поненты ^ в мас.%: и з о б р е т е н и я ДЛЯ СТЕКЛОВОЛОКНА.' S102, АІгОз. ВаОз, СзО, NaaO, F, отличающееся содержит указанные ком­ следующих количествах. Редакюр Г, Берсеневз Заказ 1182 52 - 60 12 - 20 0,1 • 8 20 - 26 0.5 - 2,4 0.1 - 0,4 SI02 АІаОз ВгОз СаО . MgO РегОз NazO. F Составитель А. Фокин Іехред М.Моргентал 0,1 - 0,4 0,1 - 0,3 Корректор О. КраоцовА Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35. Раушская нэб., 4/5 Произйодственно'издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1Q1 -03-07-03 10:24 FrDm-fiOROOfSSKV £ PARTNERS 095-9376104 ПЕРЕВОД ПУНКТА 1 3 US 13.Стеклянное волокно, T-478 P 06/26 F-I25 3,095,311 состоящее, п р а к т и ч е с к и , А-Ё.: npouewrbi SiO; 40-59 АЬОэ 7-17 СаО 9-24 РЬО 0-11 ZnO 0-11 ВаО 0-5 MgO 0-5 СаГг 0-3 БгО:, 0-е ТІ02 0-7 ZrO; 0-4 L].:0 1-й NajO 0-2 К?0 0-6 При к этом суммарное 1%. количес'Г&о ЫзО, Ма^.О и КгО н а х о д и т с я между 2 03-07;D3 10:33 ?rom-QORODISSKv & PARTNERS 0S5-9376104 T-473 P.18/2E M95 FR 2 6 9 2 2 4 S ФОРЬ^ЛА ИЗОБРЕТЕНИЯ 1. Непрерывное стекловолокно, о'^лнчаісщався тем, чт-с оно соотои'Г ;із олєдутйщих к о м п о н е н т о в ; предельные х о л и ч е с т Б а зыражййнкге S BiScoBbix проценч'ах, составляют; S1O2 от 56 цо 60% KlzO-i от 10 до 1'г,3% СаО+МдО от 22 до ,25% ВгОі от 2 до б'ь КаЮ ОТ О до 2't K2Q от О до Vb ТІО2 от О до 3^ Fe.O,, от D до 1% F2 Ot О до 1% При обідее ЯУ-ІЖЄ :г)Том сод€:раание coдepжaнvle ОКИСИ м а г н и я с о с т а в л я е т окі^.слов щелочных металлов от остается О до 3^, равно а или 2 %. 2. ч-'і'о которьііі, Непрерывное с'£еклоБолокно ПО пункту состоит из следующих компонентов, каа?орых, выражениыс з весовь^х Процентах, 1, о т л й ч а к ш е а с я тем^ предельные составляют: $іОі о т Іі7 до 59% АІгОз от 11 до 12,5^6 СаО+МдО от 23 до 24, Ь% ВЛ от 2 до 5% NazO ОТ О до 2% КгО 01' О д о 1% количества 33-07-33 10:34 From-GOROOISSKY jl PARTNERS d. ТІО2 035-9376104 T-473 P 19/26 F-135 ОТ О до 3% ОТ О до 1% ' ^ О до 1^ ^ 3. Непрерывное стекловолокно .0 пункту 1. о.л...^..е. те. -о оно ООДЄРЖ..Т СЛЄДУ.О.ИЄ предельние .ол.чества в.Оз и по-: В;;0, ТІО. ОТ 1 до 7Л 03 From-G0R0DIS5KY і PARTNERS 10:34 095-9375104 T-478 P 20/25 F-U5 2413-22026QUA/521 US 5,352,258 1, Способ получения стекловолоконнсг-о изделия из лома стекловолокна, включающим: подачу в варочную часть стекловаренной лечи лома стекловолокна, имеіО*щего среднюю длину мен^е примерно 12 дюймов (305 тл) и умеющий преоСраэуе14Ый в волокно неорганический состав, приблизительно одинаковый с составом стекловолоконното изделия, причем по меньшей маре мекоторае волокна имеют покрыти>^ из органических соединений/ при этом скорос1 стекловаренной печи составляет до 3 процентов; при этом банну формирует путем расплавления формирующих стекло материалов цреобразуеїуіьгк в волокно неорганических составов, аналогичных составу продукідии, выбираемой из группм, состоящей HSt ранее стеклянных загружаемых пленившихся шариков и составлявэщих стекловолокна, стеклянной стеклобоя, дроби, преобразуемого в и их волокно фритты, смесей, и стекла в пределах ±10 количества материала в измельченном стекловолокне, подаваемом е стекловаренную печь, и смесей, состоящих из ранае плавившихся формирую1[д-1х стекло материалов и загружаемой партии; охлаждают стеклянный расплав до формрірующей вязкости,- и формируют стеклоБолокоыное изделие по меньшей мере от одной D3 13 33 F'Qra-50R0DlSSKY І PARTHEftS 055-9378104 T-AT? ? 25/26 F-195 фильеры, вьшолненной с возможностью приема стеклянного расплава с формирующей вязкостью почти с постоянным съемом стекломассы Из стекловаренной печи для данного сїєкловолоконного изделия. 13. Способ получения изделия стеклопряжи из лома стеклопря:жи, согласно которому; А) подают стекловолокна, і-шеюще^'о измельче.чаый, выбранный покрытие хим>ічески из обработанный отсортированного стеклойолокнй, имеющего по іJ лом размеру и приблизительную среднюю длину до 12 дюймов, ІІ) элагосодержание, приблизрітельно меньшее 10 Бес.% исходного маї'ериала л iii) силикатный состав, аналогичный имеющий составу продукции порошковых стеклопряж-и формирующих и по стекло существу материалов, не Б стекловаренную печь с огнеупорной футеровкой, Ш4.еюихей высокое отношение длины и ширины и имеющей некоторый слой расплавленного стекла; причем скорость подачи достаточна для обеспечения слоя расплавленноги стекла в стекловаренной печм с любыми изменениямі^ уровня слоя, обеспечиваемого при велич.'ше около 0,2Ь дюйма ^6/2 tfj в -іочение восьми часов; -M Б) плавят присутствия окислительной кислорода лом стекловолокна порошковых среде, в стекловаренной фop^я-lpysJ^цнx обеспечиваемой Б приблизительном стекло от без материалов присутствием количеств£= печи 1 до в избыточного Э процентов стехиометрического количества, необходимого для сгорания топлива в горелках установленных слой углеводородного на соковых расплавленного топлива стенках стекла в стеі^ло&сіренной стекловаренной стекловаренной пэчи, печи; причем печи при лераонсічальном введении стеклолома формируют из преобразуемого в 03 1С 33 Fiom-GOROOISSKY S PARTNERS 095-9376104 T-473 P 26/28 F-19S / ВОЛОКНО неорганического форьлїруюдего стекла материала, составы которого аналогичны выбираемого из стекловолокна, стеклянной материалов в сте.чловслокне, формирующих стекловолоконного состоящей группы, из: ранее стекдсооя, дроби, преобразуемого составу в и их подай^емом стэкла в пределах стекловаренную состоящих хЮ количества печь измельченном ранее из плавившихся загружаемой партии; при этом стекловарочной обеспечению и составляюших печи в пределе приблизительных значений от 1400*С до 1оОО°С температуры содействует лома шариков загружаемых s смесей, профиль стеклянных и стекло материалов и температурный плавившихся смесей, волокно и фритты, изделия, естественных конвекционных свода. потскоп в целя. 3. Способ рассчитывают по п. і'ак, 7, ^[гг^еы о'і-ллчаіСШійся получи'і'ь окислов марганца, хрома и/или тем^ cTeKjro, что оост£в смеси весозсе содержание церия в котором можеа составлять прі'їмернс 3%, 9. Способ по ;іюбому из п.п. с 1 по 6, отлячактнйся TQM^ ^I'X'O окислители вводят в смесь, состав которой рассчі-ітан так, чтооы получить стекло, весовое содержание КОЬ/ШОНеНТОП составе і'.оторого имеет слецуюи;ие предельные в ХИІЇГ-1ЧЄСК0М 'значения: S2.0; : 52--'Sa%; AI2O2 ; 12-16^; СаО и уозиожно MgO: 19-2Ь%; 4-8%; Fi ; (MQHet^) 2^; окислы 0-1, Ь^Й; R^O (менее) причем полученное марганца, хрома или 2"»; Ре^О^ (менее) 1%; итекло может л^-роме того церия, происходящие от \ііОг '. прі-ц-іеси содйржать указанных окислов, 1G. спосоо по п. у, ой?личеііттйся а-ем^ что состав смеси 03-07-0:; 10;3г From-GORODISSKY & PARTNERS рассчитывают так, J чтобы получить 09S-S37E104 стекло, T-47S P 17/26 F-195 весовое содержание окислов марганца, хрома и/или церия в котором может составлять примерно 3 % * 11, что Способ ло любому нъ п.п. с 7 по 10, о'^лич^кпц-^йся тем^ окислители стеклоосразующее вводят сырье Е и смесь, содерйсашую стекловолокно, натуральное являющееся отходааді производства. 12. чг ;о Способ по любому из п, а, окислители ВВОДЯТ содержащую натуральное получеяньл^ в результате оконного стекла. в смесь с 7 по S, отличадюх^йсл тем, стеклообразующих стеклоооразующее измельчения сырье стеклянной и веществ, стеклооой, тары^ и/или 03-07-03 )0;Z3 From-GORODISSKY & PARTNERS 095-9376104 T-478 P 05/25 P-195 ПЇ1РЕЙ0Д ПУНКТОВ 9 И 22 WO $5/02395 9.Композиции стекла no п.2, которая включает: $10? от примерке 45% до примерно 55% по весу; АізОз от примерно 12% до примерно 2 0% ло весу; ГеО+ГвгОз менее, чем примерно 1.0% по весу; СаО от примерно 20^ до примерно 35% по весу; MgO от примерно 0% до примерно Ю ^ по весу; ^ К^С от примерно 0% до примерно 5^ по вйСу; ЫагО от примерно 0% до примерно 5% по весу; ВзО; от примерно 0.1^ до примерно 6% по весу; ^ " ^ ^ В котором СаО+МдО составляет от пріїмерно 20% до примерно 40% по весу. ^^ ^.^^^ ^ > • 22 .Цемен''1.>ирующая масса, содержащая примерно от 1% до примерно 10% вес. указанной массы стеклянных волокон, полученных из компо::?иции ло п. 9.
