Вентиль з малою висотою підняття

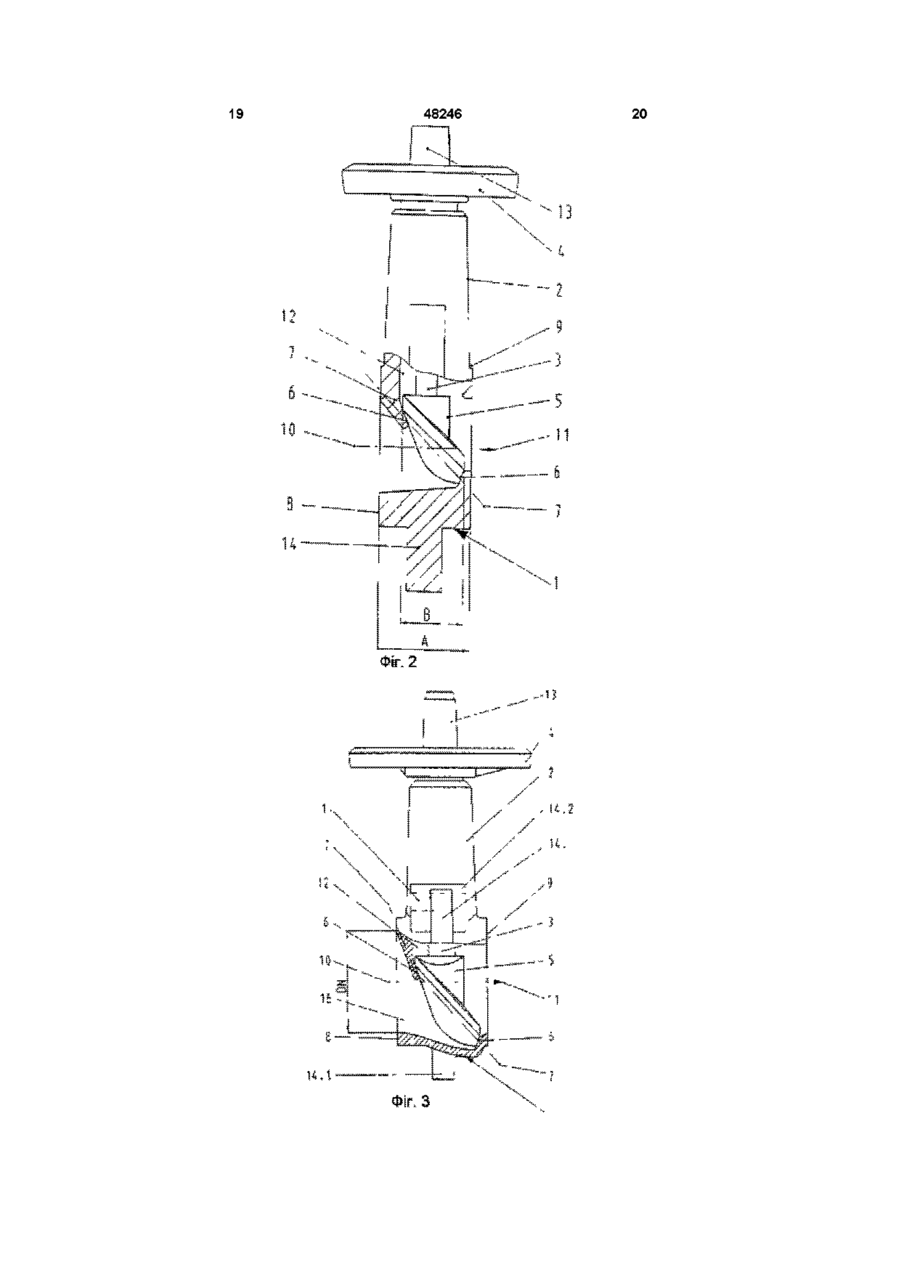

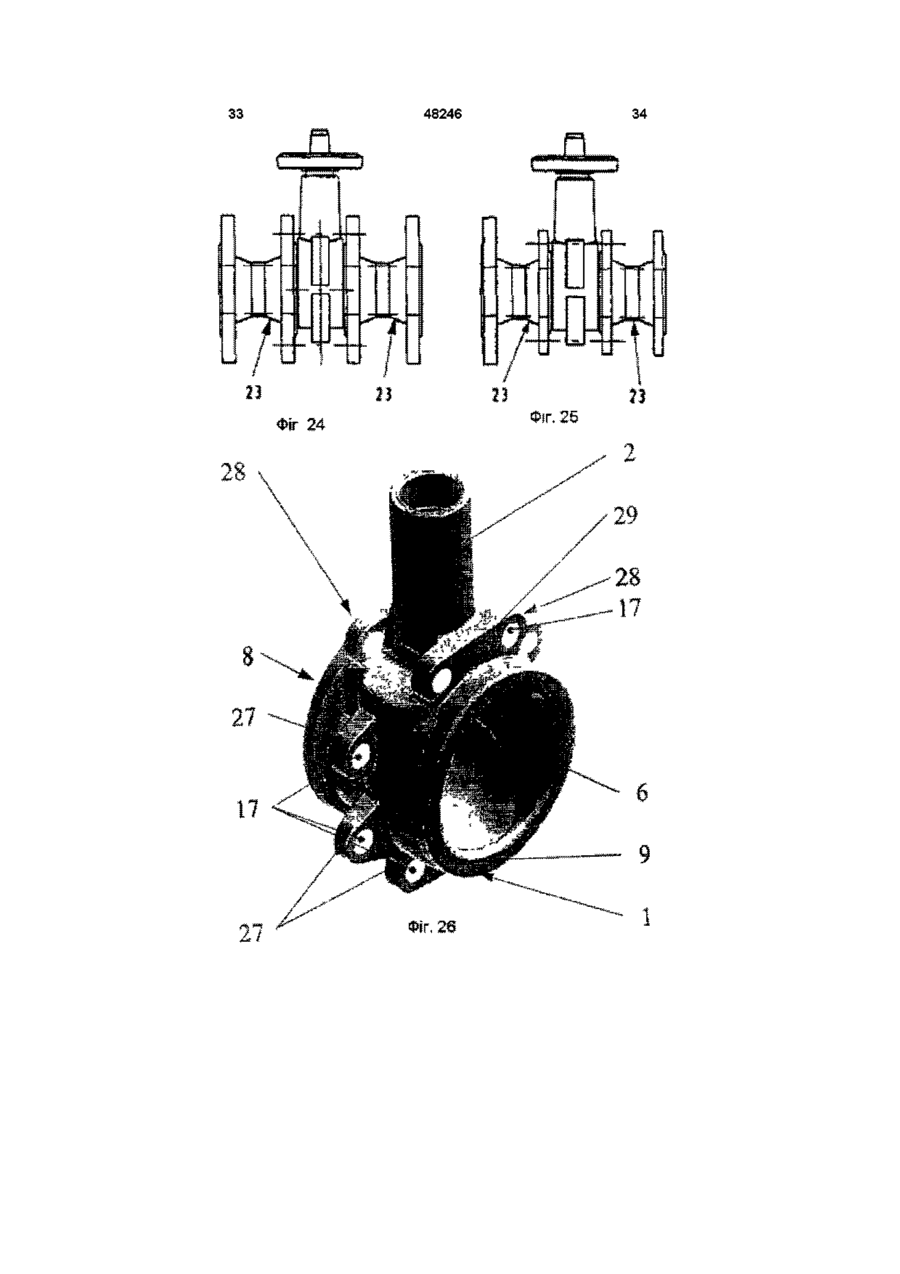

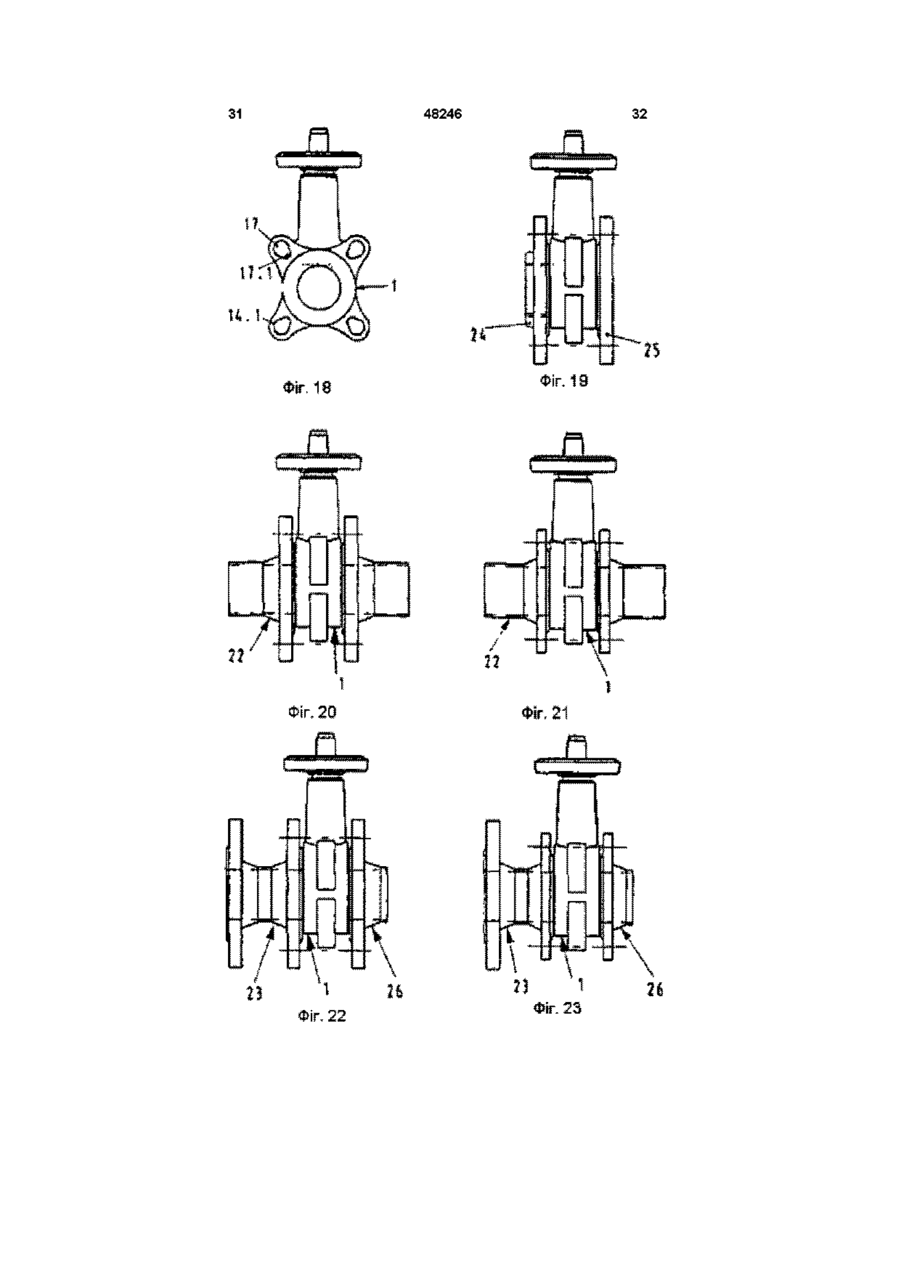

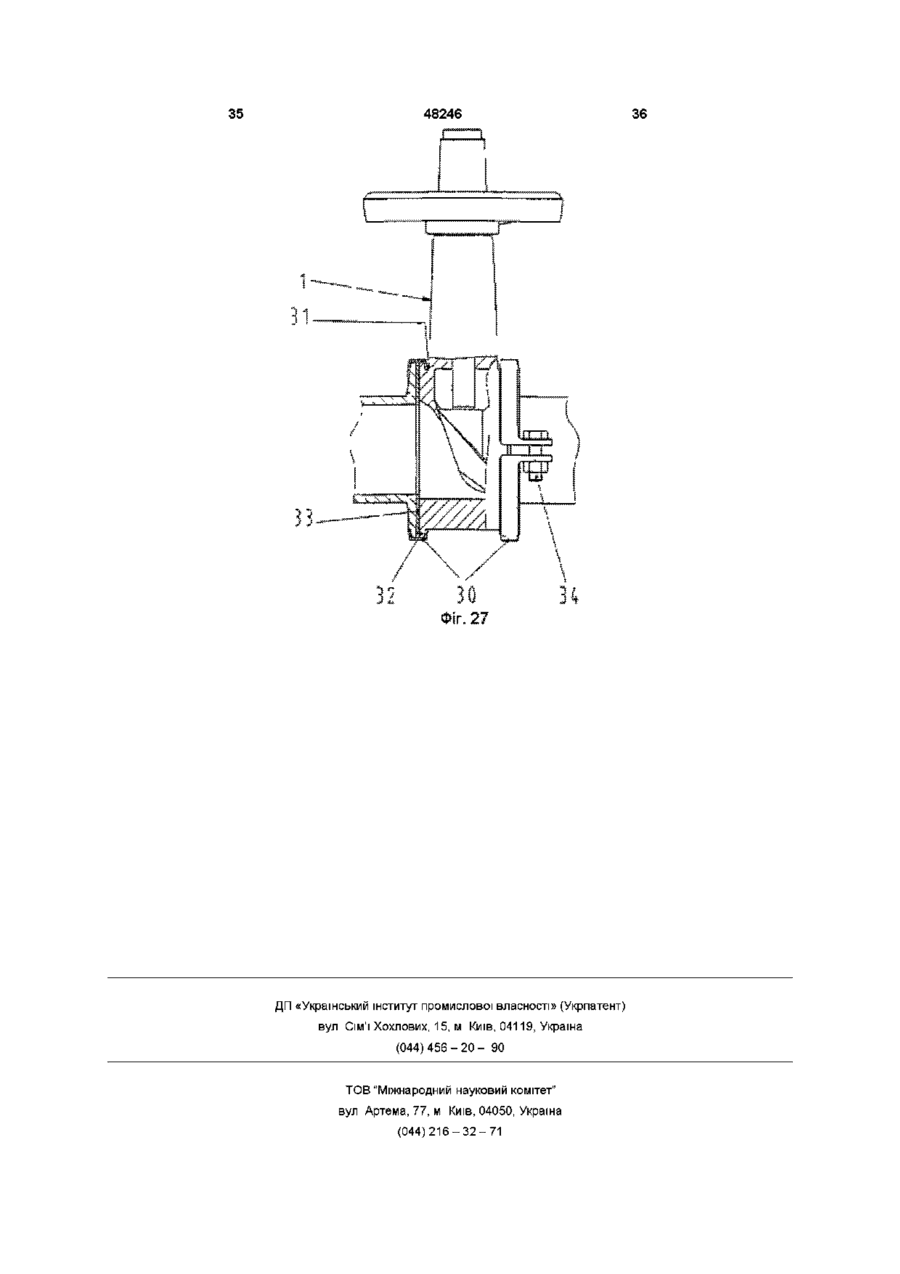

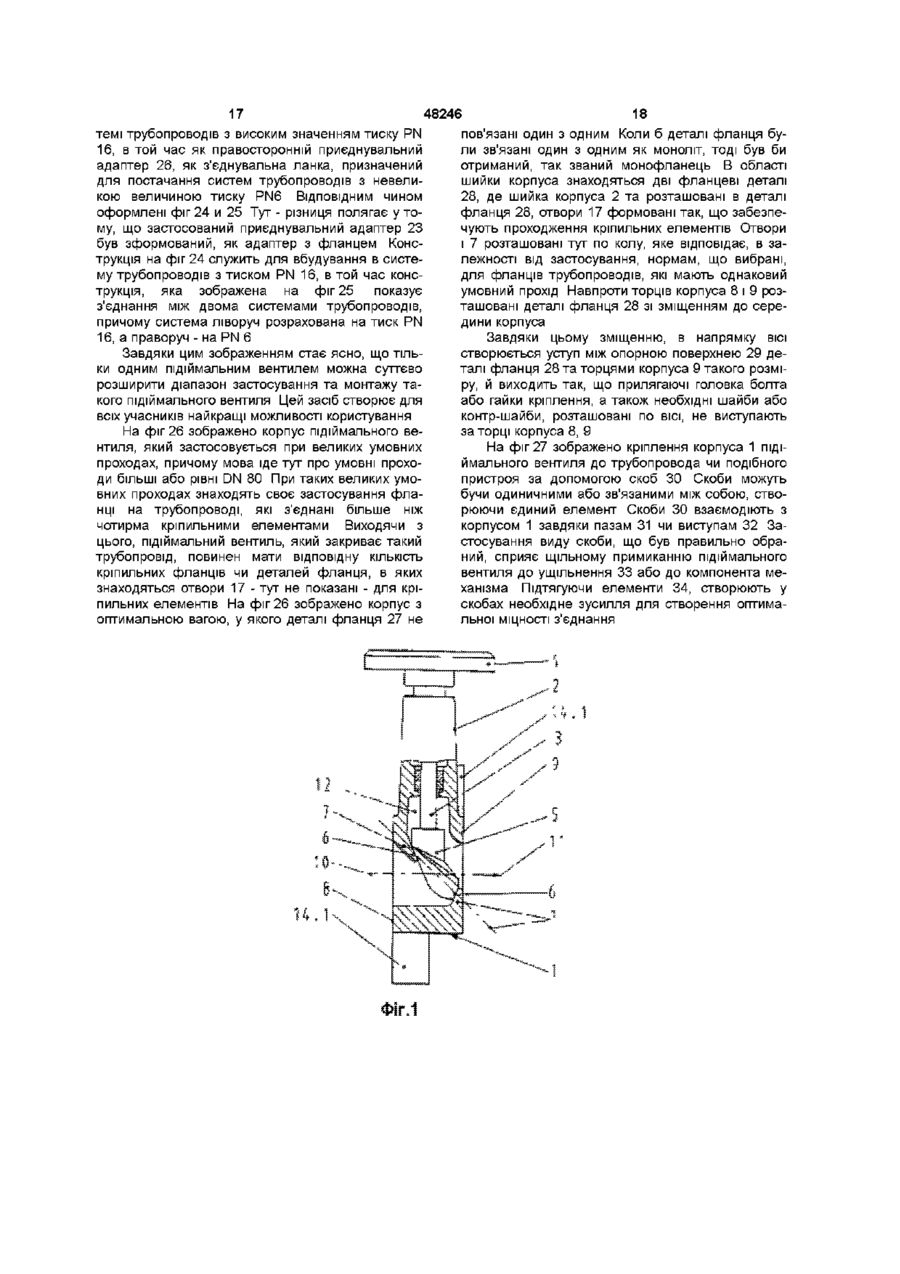

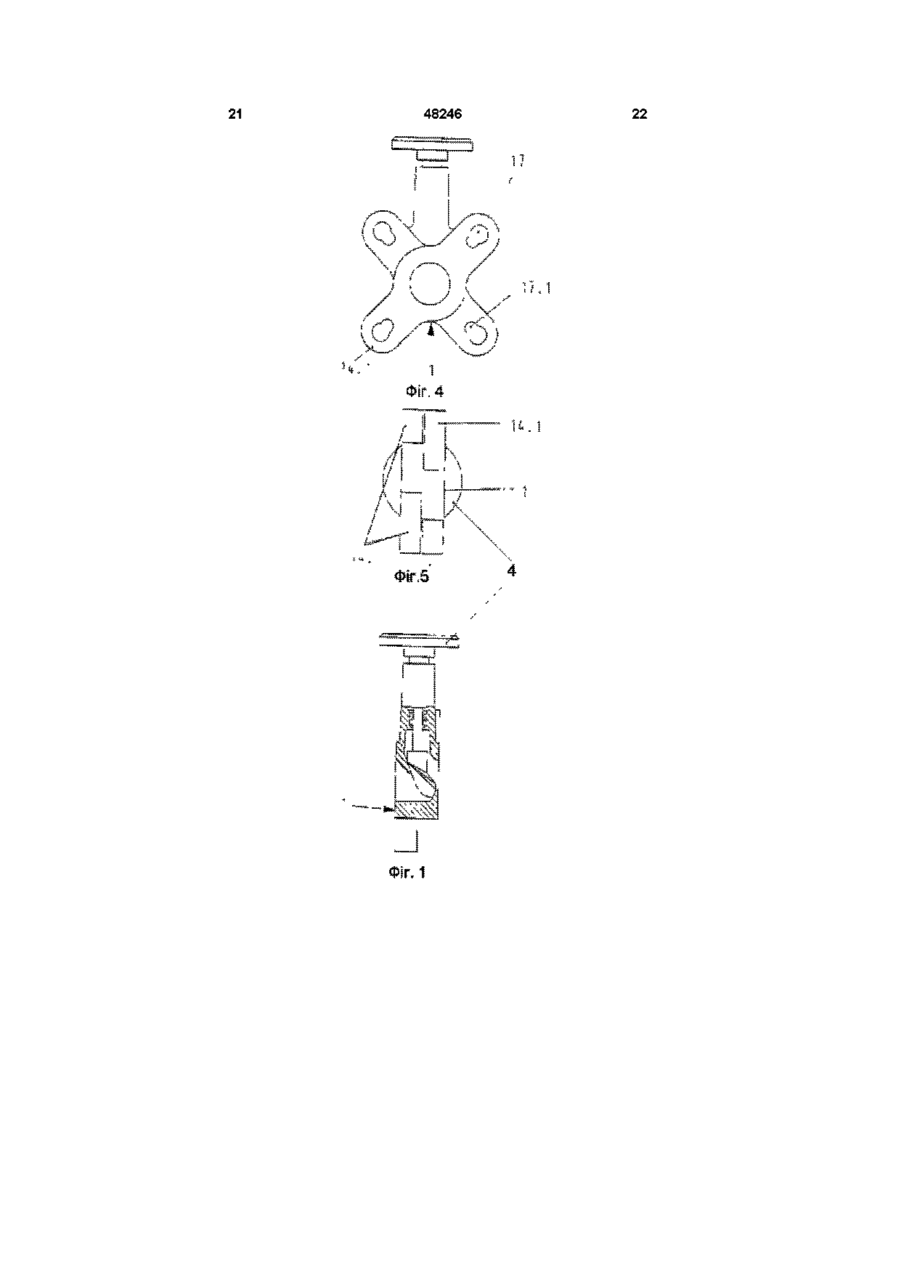

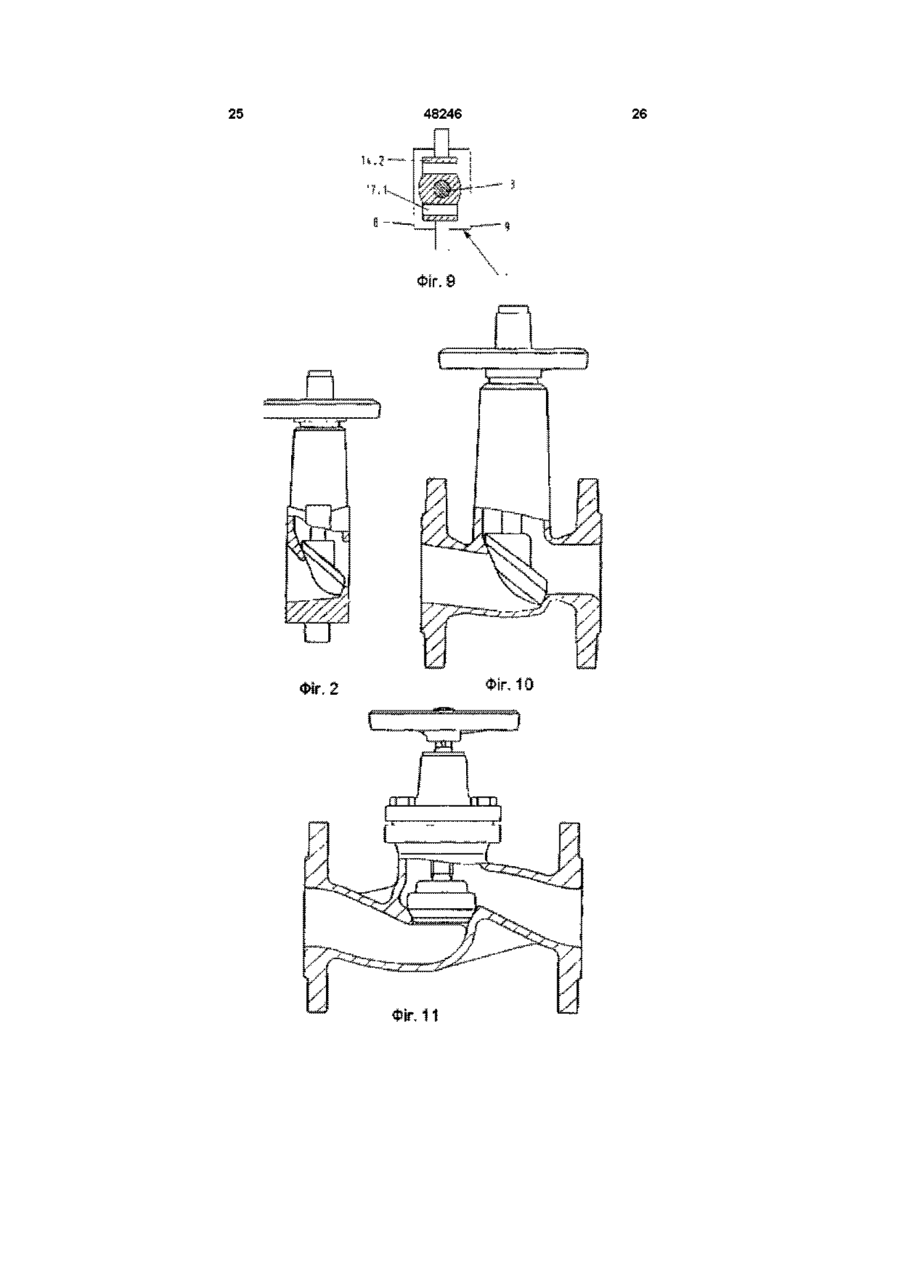

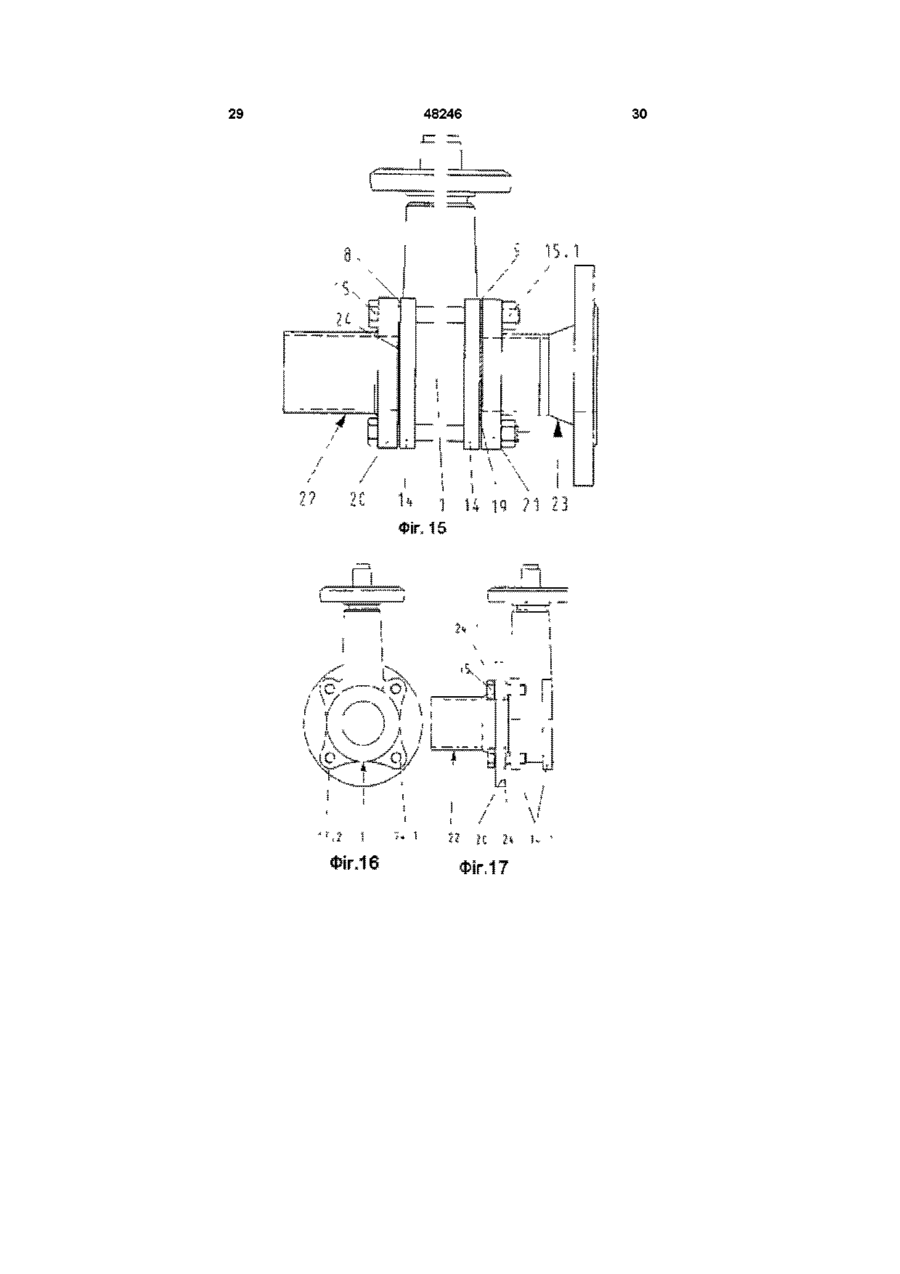

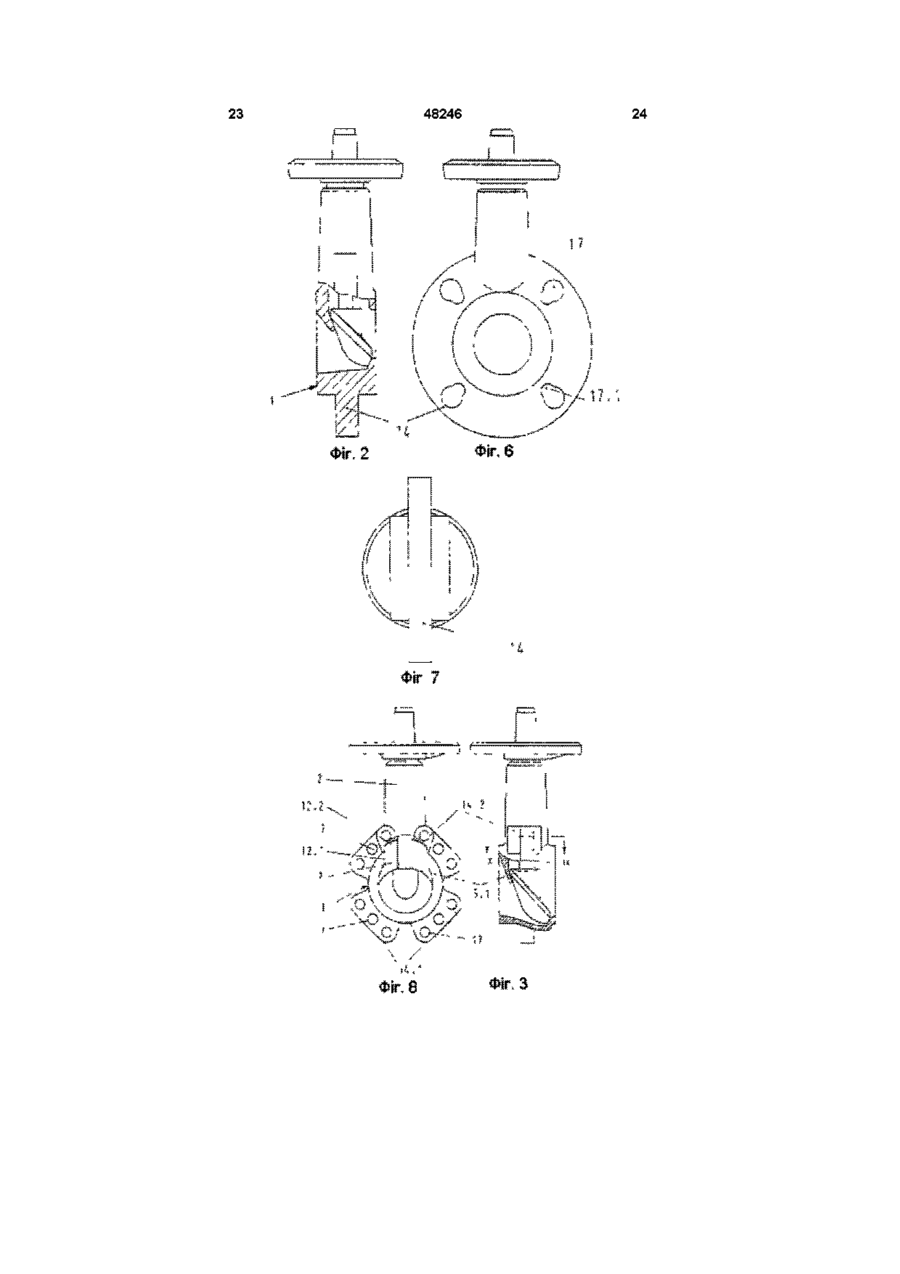

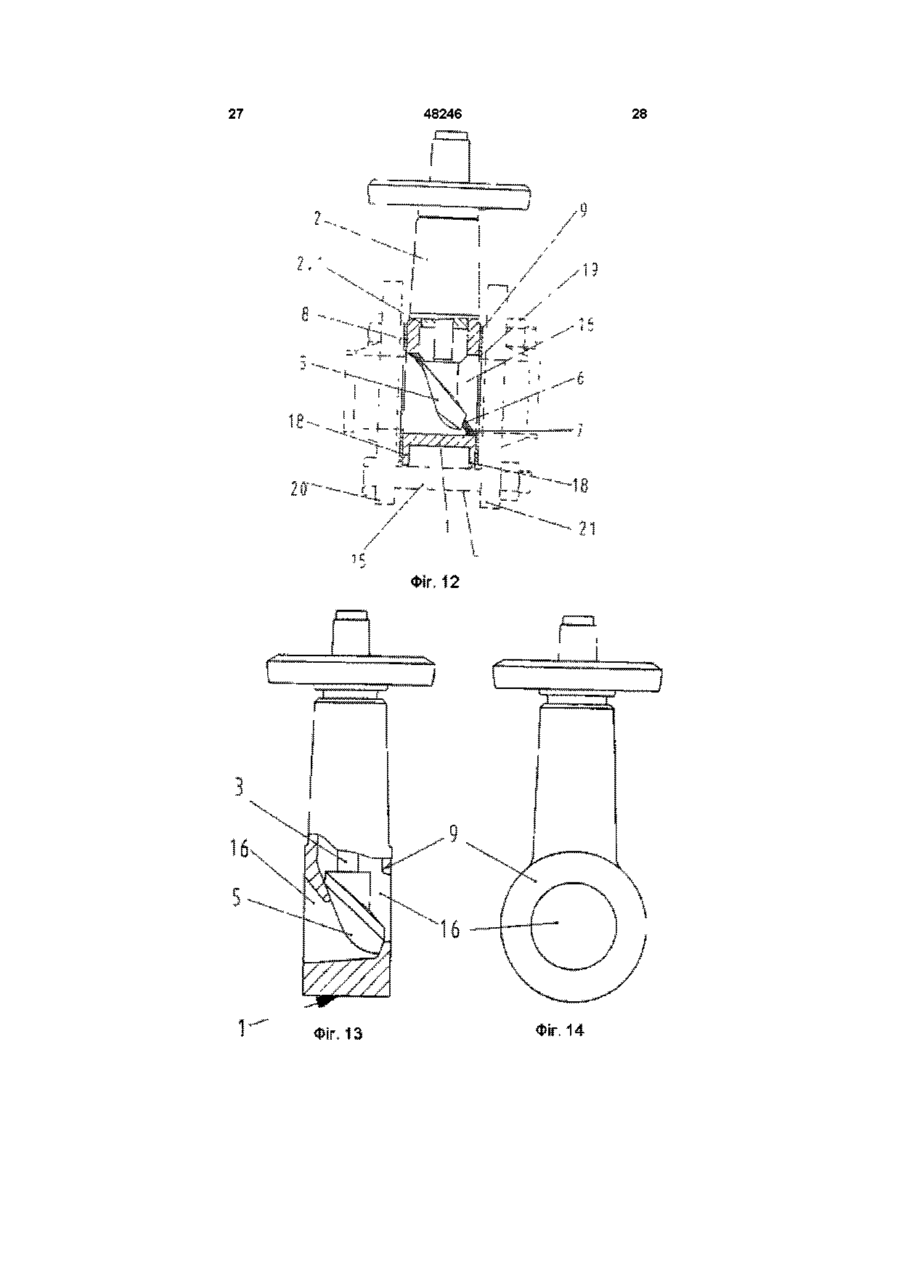

1 Підіймальний вентиль, корпус (1) якого має паралельно розташовані один відносно другого торці (8, 9) для щільного прилягання до ущільнювальних поверхонь трубопроводів та/або компонентів механізму, в шийці корпуса (2) якого розташовані шпиндель клапана, що розташований перпендикулярно на осі трубопроводу (10), та з'єднаний із шпинделем клапана (3) елемент приєднання (5), який взаємодіє із сідлом клапана (6),причому торці корпуса (8, 9) є повністю або частково складовою частиною зони корпуса, у якій розташований елемент приєднання (5) та зона його підняття, сідло клапана (6) розташовано похило до шпинделя клапана (3), сідло клапана (6) як з'єднуюча похила площина розташоване в зоні між торцями корпуса, а відстань (А) між торцями корпуса (8, 9) незначно більша, ніж довжина (В) елементу приєднання (5), що спроектована на вісь трубопроводу, який відрізняється тим, що конструктивна довжина підіймального вентиля, тобто відстань (А) між торцями корпуса (8, 9), завдяки ВІДПОВІДНІЙ конфігурації товщини стінок корпуса, довжини сідла клапана та розміру перехідних ділянок від сідла клапана до корпуса, знаходиться в діапазоні ВІДПОВІДНОГО умовного проходу (DN) підіймального вентиля 2 Підіймальний вентиль по п 1, який в і д р і з н я є т ь с я тим, що відстань між торцями корпуса (8, 9) відповідає розміру ВІДПОВІДНОГО умовного проходу (DN) підіймального вентиля або менша, ніж розмір ВІДПОВІДНОГО умовного проходу підіймального вентиля 3 Підіймальний вентиль по п 1 або по п 2, який відрізняється тим, що корпус (1) виконаний кільцеподібним 4 Підіймальний вентиль по пп 1 або 2, або З, який відрізняється тим, що корпус (1) та/або шийка корпуса (2) виконані одно- чи багатосекційними 5 Підіймальний вентиль по будь-якому з пп 1-4, який відрізняється тим, що стінка (12 2), яка обмежує рух підіймання елемента приєднання (5), виконана увігнутою у бік простору (12) 6 Підіймальний вентиль по п 5, який відрізняється тим, що прилегла до увігнутої стінки (12 2) поверхня (5 1) елемента приєднання (5) виконана випуклою 7 Підіймальний вентиль по будь-якому з пп 1-6, який відрізняється тим, що він виконаний у вигляді затиснутого між елементами трубопроводу вентиля 8 Підіймальний вентиль по будь-якому з пп 1-7, який відрізняється тим, що корпус виконано монофланцевим 9 Підіймальний вентиль по будь-якому з пп 1-7, який відрізняється тим, що на корпусі в зоні між його торцями розташовані фланці або частини фланця, причому частини фланця розташовані в площині, яка перетинає сідло клапана 10 Підіймальний вентиль по будь-якому з пп 1-7, який відрізняється тим, що фланці чи частини фланця розташовані зі зміщенням назад відносно торців корпуса не менш ніж на розмір, який відповідає висоті головки болта чи гайки 11 Підіймальний вентиль по будь-якому з пп 1-10, який відрізняється тим, що корпус з'єднано з трубопроводом елементами скоби 12 Підіймальний вентиль по п 11, який відрізняється тим, що на корпусі в зоні торців корпуса розташовані пази або виступи, що є опорами для елементів скоби 13 Підіймальний вентиль по будь-якому з пп 1-12, який відрізняється тим, що на торцях корпуса (8, 9) створені місця для з'єднання з адаптерами приєднання (22, 23, 24, 25, 26) в трубопроводах 14 Підіймальний вентиль по п 13, який відрізняється тим, що адаптери приєднання (22, 23, 24, 25, 26) споряджені з боку трубопроводу різними формами приєднання q (О 00 15 Підіймальний вентиль по будь-якому з пп 1-14, який відрізняється тим, що частина корпуса між торцями корпуса (8, 9), яка закриває елемент приєднання (5), оснащена одним чи кількома радіально розташованими кріпильними фланцями (14, 14 1, 14 2), які мають отвори (17) для елементів кріплення (15, 15 1) 16 Підіймальний вентиль по будь-якому з пп 1-15, який відрізняється тим, що частина корпуса (2), в якій розташований шпиндель клапана (3), оснащена кріпильним фланцем (14 2) для кріпильних елементів (15, 15 1) 17 Підіймальний вентиль по будь-якому з пп 1-16, який відрізняється тим, що шийка корпуса (2), 48246 через яку проходить шпиндель клапана (3), оснащена приливками матеріалу (14 2) для розташування кріпильного фланця (14 2) 18 Підіймальний вентиль по будь-якому з пп 1-17, який відрізняється тим, що сідло клапана майже повністю розташовано в площині , яка розташована між віссю трубопроводу (10) та тією частиною зони простору потоку (16), яка віддалена від шпинделя клапана (3) 19 Підіймальний вентиль по будь-якому з пп 1-18, який відрізняється тим, що між підіймальним клапаном та адаптером приєднання розміщені одна або кілька теплових завіс Винахід стосується підіймального вентилю ВІДПОВІДНО до пункту 1 формули винаходу Підіймальні вентилі використовуються у великих механізмах тільки з фланцевим корпусом У фланцевому корпусі передбачена поверхня для приєднання у вигляді виступаючого фланця, яка служить і як ущільнювальна поверхня, й взаємодіє з ВІДПОВІДНИМ протилежним фланцем, що знаходиться на елементі приєднання трубопроводу Між фланцями у зоні ущільнювальних поверхонь знаходяться ущільнювальні елементи, а кріпильні елементи у фланці створюють необхідне зусилля для ущільнювання з'єднання Щоб забезпечити доступ до кріпильних елементів, фланці виконані відкритими на корпусі підіймального вентиля Істотна перевага таких підіймальних вентилів з фланцевим елементом полягає утому, що при необхідності можлива легка взаємозамша Дякуючи такому рішенню у вигляді кріпильних елементів, підіймальний вентиль можна вийняти з простору між фланцями суміжних трубопроводів, а потім вбудувати його таким же чином знову між фланцями та ущільнити Щоб забезпечити виробника механізмів ВІДПОВІДНОЮ придатною арматурою для різних випадків застосування є різні конструкції корпусів У розтрубному підіймальному вентилі кінець його угвинчується у розтруб трубопроводу або запаюється В інших конструкціях підіймальних вентилів приєднання виконується зварюванням КІНЦІВ так, щоб зварювальні ВІДПОВІДНІ КІНЦІ трубопроводу запобігали витоку рідини Витрати на монтаж і демонтаж таких підіймальних вентилів значно більші Такі конструкції потребують, через необхідність використання різних конструктивних рядів, більших витрат як під час виробництва, так і для покупців У конструкції підіймальною вентиля GB-A 1 359 755 при незначних матеріальних витратах і незначних витратах на обробку, та завдяки більш простій конструкції, можна зменшити вартість підіймального вентиля 3 цією метою пропонується підіймальний вентиль, у якому передбачено корпус у вигляді труби з циліндричним наскрізним отвором Ці наскрізні отвори служать для монтажа змінних циліндричних вставок, які розташовують на заплечиках усередині трубоподібного корпусу Вставка містин, напрямні для загородження течі та сідло підіймального вентиля і має ПОЗИЦІЙНІ елементи, за допомогою яких встановлюється точне положення м всередені корпусу, в якому вона може утримуватись ВІДПОВІДНИМ ЧИНОМ розміщують у зовнішньому циліндроподібному корпусі арматури обтікач, у якому кріпиться змінна вставка, яка включає маніпуляційні елементи шпінделя підіймального вентиля Це рішення придатне як для арматурного корпусу, який кріпиться за допомогою болтів між фланцями, так і для корпусу, який має фланець Відрізняючись від звичайної арматури, ця конструкція значно дорожча, тому що через складний у виготовленні корпус та ДОПОМІЖНІ вставки вартість обробки у порівнянні з литими арматурними корпусами, значно більше Крім цього, через обробку вставок зі зняттям стружки відбуваються додаткові цитрати матеріалу, через вставки знову ж таки додатково з'являються поверхні, які треба ущільнювати, і в яких зможуть виник нуги при певних обставинах проблеми з корозією Далі цей підіймальний вентиль має відносно велику габаритну довжину Для закріплення потрібні довгі болти Це вимушений великий недолік при експлуатації, тому що потребує багато місця при монтажі та демонтажі арматури, чого бракує у багатьох ситуаціях при монтажі Існуючі норми визначають габаритну довжину підіймальних вентилів У принципі, підіймальний вентиль складається тільки з однієї зони корпусу, в якій знаходяться розташовані рухомо елементи приєднання, а в перегородці нахопиться сідло підіймального вентиля 3 обох боків цієї зони корпусу за допомогою перехідників монтують фланці Стікаюча прямолінійно через трубопровід рідина підіймальним вентилем спрямовується після проходу першого фланцю у зону перехідників, щоб пройти сідло підіймального вентиля з ВІДПОВІДНИМ елементом приєднання і спрямувати з протилежної зони перехідника корпусу у напрямку осі продовження трубопроводу Такий гофрований шлях через підіймальний вентиль з вертикально розташованим шпінделем неминуче подовжує габаритну довжину підіймального вентиля та призводить до витрат потоку, тому що звичайно підіймальні клапани мають високий аеродинамічний коефіцієнт Традиційно він знаходиться у межах 4 Щоб досягти для підіймальних вентилів сприя 48246 корпусі і проходять вертикально до напрямку потоку, в зоні шпінделя вентиля і не можуть бути направлені повз корпус Таким чином, коротка діюча конструктивна довжина підіймального вентиля, зображеного на фіг 5, майже на 60% більша ніж ВІДПОВІДНИЙ умовний прохід В основі винаходу лежить завдання розробити такий підіймальний вентиль, який би забезпечив редуціювання названих витрат та забезпечив би багатостронній діапазон застосування з незначними витратами потоку Рішення цього завдання пропонується підіймальним вентилем, що відповідає вимогам пункту 1 формули винаходу Перевагою цієї конструкції є можливість багатостроннього діапазону застосування Весь підіймальний вентиль став значно коротший, більш легкий і тому забезпечує істотно більш зручні можливості монтажу Підіймальний вентиль може бути вмонтований найпростішим способом між фланцями трубопроводів, що приєднуються Звичайні фланці, що приєднуються до корпусів підіймальних вентилів, для приєднання до протилежного фланцю трубопроводу при монтажі більше не потрібні Таким же чином більше не потрібні ці детали корпусу, які виготовляють для з'єднання з зоною сідла підіймального вентиля або з фланцем Замість цього розташовують на корпусі, який зачиняє елементи приєднання, ТІЛЬКІ ущільнювальні поверхні Ці, застосовані для ущільнювання поверхні, ВІДОМІ також під назвою "ущільнювальні планки", знаходяться прямо в корпусі, який зачиняє елемент приєднання та зону його ходу Торці корпусу є одночасно ущільнювачами поверхонь для елементів трубопроводу, які приєднуються до підіймального вентиля Ущільнювальні поверхні знаходяться біля елементів приєднання, причому для підіймального вентиля уперше досягнута конструктивна довжина, яка відповідає умовному проходу і знаходиться у діапазоні умовних проходів конструктивного ряду Відносно системи трубопроводу це забезпечує значну економію в довжині трубопроводу та матеріалі вставки В протилежність до традиційних підіймальних вентилів досягнуто діапазонів умовних проходів від DN 25 до DN 150 і скорочена конструктивна довжина в діапазоні від 135мм до 330мм В протилежність до вже дуже коротких виготовляєКруглий масивний корпус вентиля, запресовамих вентилів BAO-Compact досягнуто скорочення ний у еліптичний отвір сідла клапана, який розтаконструктивної довжини від 100мм до 60мм Ці шовано похило у корпусі, повинен мати у кожному заходи позитивно впливають на застосування набудь-якому експлуатаційному положенні щільне ших природних ресурсів і, виходячи з цього, мають приєднання по краю еліптичного отвору, який додаткові переваги, а саме, дякуючи малій загальстворює сідло клапана Найкращим для цього є ній вазі монтаж істотно полегшується та зменшуобертальне розташування масивного конуса клаються транспортні витрати пана над зоною підіймання, щоб посадкові поверхні конуса клапана досягли опори ВІДПОВІДНО І на Конструктивна довжина підіймального вентиля других деталях визначається розміщенням сідла підіймального вентиля і товщиною стінки корпусу Дякуючи розКоротку конструкцію вентиля DE - А - 20 48 міщенню сідла підіймального вентиля похило до 580, яка зображена на фіг 5 можна застосувати напряму потоку та до шпінделя вентиля, стала тільки разом з фланцем, який має 4 отвори Зваможливою як конічна, так і рівна геометрія сідла жаючи на сказане, у великих фланцях в системі підіймального вентиля Похиле сідло підіймальнотрубопроводу з великим тискам, шали потребує го вентиля можна розмістити як на площині, так і застосування фланців з більш як 4 гвинтовими над об'ємним вигином При застосуванні одного з отворами, не можна використовувати зображену елементів приєднання, що обпираються на сідло защімлену конструкцію Фланцеві гвинти, за допопідіймального вентиля, передбачені перехідники могою яких арматура тримається між двома фладля опорних поверхонь між стінками корпусу та нцями, проходять через отвори, які знаходяться в тливого аеродинамічного коефіцієнта, були розроблені різні конструкції Одна з них, так званий підіймальний вентиль з похилим сідлом, має між фланцями приєднання досить прямолінійні шляхи потоку, в яких утоплені, розташовані похило, елементи приєднання Недоліком такої конструкції є похилий напрям арматурного шпінделя В залежності від положення при монтажі такий підіймальний клапан може бути незручним при обслуговуванні, незручним для ізолювання та має велику габаритну довжину Підіймальним вентилем з незначними втратами потоку, сприятливим аеродинамічним коефіцієнтом приблизно 1,2 та меншою габаритною довжиною є підіймальний вентиль конструкції KSB BOA-Compact, у якому в протилежність до традиційного підіймального клапану з вертикально розташованим по відношенню до трубопроводу шпінделем укорочена габаритна довжина Для знайдених на ринку конструкцій фланцевого виконання потрібні ВІДПОВІДНО різні конструктивні ряди для різних ступенів номінального тиску Це потребує великих логічних витрат на виготовлення, складування та монтаж Конструкція DE-A 20 48 580 - вентиль стійкий до кородуючих хімікалмв, має дві різні конструктивні довжини Виготовлений із спеціального металу, підіймальний вентиль, призначений для застосування у великих конструкціях з використанням змішаного способу будівництва, щоб редуціювати велику вартість потрібних спеціальних матеріалів На фіг 1 зображена чисто зварювальну конструкцію, а на фіг 5 - коротку форму для виготовлення підіймального вентиля, у якій заливний ЗОВНІШНІЙ корпус, що виготовлено з металу та штучних матеріалів, знайшов своє застосування завдяки дешевому матеріалу У цьому зовнішньому корпусі передбачено стійкий проти корозії внутрішній корпус Своїми розмірами внутрішній корпус відповідає разом зі своїми деталями приєднання, а також функціональними елементами, які взаємодіють з ним, ВІДПОВІДНИМ деталям конструкції корпусу на фіг 1 Таким чином, аналізуючи дві різні конструкції, вартість виготовлення деталей із спеціальних металів можна зменшити, за рахунок використання однакових деталей 48246 8 речного перетину сідла по відношенню до поперечного перетина трубопровода була б можлива також більш коротка конструктивна довжина, але коефіцієнт потоку при цьому став би гірше В подальшій розробці винаходу був створений кільцеподібний корпус Таку форму дуже просто виготовити і це потребує мінімальних матеріальних витрат Торці кільцеподібного корпусу працюють одночасно ущільнювальними поверхнями корпусу У принципі, корпус складається з кільцеподібної зони, розташованою похило сідла підіймального вентиля або похило розташованої перегородки, яка містить у собі сідло підіймального вентиля Вони можуть бути розташовані в кільцеподібній зоні корпусу з силовим замиканням, що є обґрунтованим як матеріально, так і по формі В зоні, яка розташована зверху і звичайно зветься шийка корпусу, розташовані елемент приєднання та шпіндель підіймального вентиля ВІДПОВІДНО ДО подальшої розробки винаходу, корпус і шийка корпусу формують одно- и багатосекційними В односекційному виконанні можливо виготовити елемент приєднання в корпусі з боку ущільнювальних поверхонь корпусу Одно- і багатосекційні виконання дозволяють використовувати ІНШІ види монтажу, наприклад, крізь отвір в шийці корпусу Подальша розробка винаходу, ВІДПОВІДНО З якою стінка, яка обмежує рух підіймання елементу приєднана до об'єму, який сприймає елемент приєднання, формується ввігнутою, а поверхня елементу приєднання, що прилягає до ввігнутой стінки, формується опуклою, що робить можливим економне розташування елементу приєднання усередені замкненого корпусу Кривина поверхонь Традиційно перегородка у підіймальних венстінок утворює додатковий вільний конструктивний тилях складається майже виключно з сідла підіпростір Під час нормального підіймання до отвору ймального вентиля для елементу приєднання і повного потоку елемент приєднання рухається від перехідників, що межують з сідлом підіймального сідла підіймального вентиля до відсіку Завдяки вентиля у торцях корпусу або у с пиках корпусу кривині, елемент приєднання може рухатись у відЦя коротка конструкція забезпечує також додаткосіку далі наверх, при цьому гвинтові елементи не ві переваги При спорудженні будов конструктивна обмежують простір, а необхідна товщина стінок довжина підіймального вентиля являє собою знацьому не перешкоджає чний вартісний фактор Будови повинні мати приміщення, в яких знаходяться центральні розподіВІДПОВІДНО подальшій розробці винаходу, підільні станції, з яких управляють системами ймальний вентиль сформовано як затиснутий трубопроводів і які знаходяться в цій будові, а таПідіймальний вентиль можна вмонтовувати між кож системами управління водопостачанням обіфланцями з'єднуювальних трубопроводів найпрогрівальних приладів та кондиціонерів Через пристішим чином та незалежно від допустимого стуміщення розподільних станцій проходять, пеню тиску Ущільнювальні поверхні фланця взазвичайно вертикально розташовані, розподільні ємодіють з торцями корпусу, що знаходяться трубопроводи систем трубопроводів Щоб було поруч з елементом приєднання, з застосуванням можливим виготовити у вертикальному розподільплоских ущільнювальних прокладок Фланці, що ному трубопроводі відповідну КІЛЬКІСТЬ підіймальз'єднуються один з одним кріпильними елементаних вентилів зі звичайною номінальною конструкми, притискуються до фланців трубопроводу, що тивною довжиною та гарними дросельними та знаходяться з обох боків корпуса, та закріплюютьрегулюючими властивостями, потрібні приміщення ся великої висоти За допомогою нових, значно більш У тих випадках застосування, коли такий підікоротких підіймальних вентилів, невелика висота ймальний вентиль повинен знайти своє застосуповерху розподільних станцій цілком можлива вання як вихідна арматура для з'єднання трубоЗавдяки цьому можна регулювати вартість спорупровода, корпус можна сформувати ди та покращити коефіцієнт експлуатації споруди монофланцевим Це зробить можливим створення опори для кріпильних елементів, які кріплять арЩоб отримати низький коефіцієнт опірності, матурний корпус до КІНЦІВ трубопровода поперечний перетин сідла підіймальною вентиля повинен відповідати градації поперечних перетиЩоб забезпечити коротку конструктивну довнів елементів приєднання трубопроводу й тим сажину, в зоні між торцями корпусу розташовані мим умовному проходу Завдяки звуженню попефланці чи деталі фланців, причому деталі розтасідлом підіймального вентиля Вони створюють у з'єднанні з елементом приєднання перегородку всередині корпусу Також стало можливим без труднощів передбачити в такій перегородці або в перехідниках інше, наприклад, конусне або конусоподібне сідло підіймального вентиля, яке взаємодіє з ВІДПОВІДНО сформованим елементом приєднання Сідло підіймального вентиля або одна із стінок, яка сприймає сідло підіймального вентиля, або частина поверхні стінки, проходять з метою скорочення конструктивної довжини як діагональне з'єднування між торцями корпусу Це з'єднання перетинає при цьому вісь трубопроводу і знаходиться ВІДПОВІДНО похило до напрямку потоку Істотним є коротке і пряме з'єднування торців корпусу з сідлом підіймального вентиля або з деталлю корпусу, яка містить сідло сідлопідіймального вентиля При цьому стало можливим переміщення торців корпусу у напрямку елемента приєднання, що забезпечує значне скорочення конструктивної довжини По відношенню до довжини елемента приєднання, що вимірена у напрямку ВІСІ та зпроєцьована на вісь трубопроводу, відстань, що вимірена в одному напрямку між торцями корпусу на 23 - 50% більша По відношенню до вже відомих рішень це вказує на тільки незначно більшу відстань і робить можливим вперше конструктивну довжину підіймального вентиля, що вимірена між торцями корпусу, мати ВІДПОВІДНОЮ величині переважного ВІДПОВІДНОГО умовного проходу підіймального клапану Це обумовлено, в основному, товщиною стінки корпусу, довжиною сідла підіймального вентиля та розміром перехідників до сідла підіймального вентиля 48246 10 рична деталь і може бути виготовлений виливним, шовують на площині, яка перетинає сідло підіймазі знімання стружки або іншим способом У випадльного вентиля У зовні симетричній конструкції ку необхідності його можна виготовити по замовкорпусу розташоване асиметричне усередені корленню в найкоротший строк, гак що дороге зберіпусу сідло підіймального вентиля, причому може гання на складі таких деталей не потрібне Для виникнути ситуація, коли на СТІНЦІ корпуса знаховиробників и для його продавців досить утворити диться фланець або його деталь безпосередньо запас функціональної основної арматури, щоб перед площиною сідла підіймального вентиля, а використовувати його у випадку необхідності за на другій СТІНЦІ корпуса розташований фланець допомогою простого адаптера в різних випадках або його деталь у площині, яка перетинає сідло застосування підіймального вентиля Щоб гарантувати кріплення такого підіймальною вентиля як вихідної арматури, Застосування підіймального вентиля, який кріпильні деталі не повинні виступати з арматури, створює основний елемент, передбачає подальша фланці або деталі фланців пересувають по віднорозробка винаходу, де закриваюча елемент пришенню до торців корпусу мінімум на висоту голоєднання зона корпусу між торцями корпусу є з одвки болта або гайки ВІДПОВІДНО ним чи декількома радіально розташованими в кріпильному фланці отворами для кріпильних Підіймальний вентиль може бути вбудований елементів Крізь отвори вставляють кріпильні також у систему трубопровода, в якій корпус з'єделементи, які з'єднують фланці, і зкріплюють їх наний з трубопроводом елементами скоби Торці Можливо також окремий кріпильний фланець фокорпусу тоді прилягали б безпосередньо до торців рмувати з виступами або з фланцевими провушитрубопровода та, в залежності від застосування нами, причому кожний виступ має один або деківибраної системи монтажа, можна знайти багато лька отворів Цей захід створює додаткову можливостей для застосування елементів скоби, економію матеріалу та робить можливим з'єднати які створюють шарніри 3 цією метою в зоні торців підіймальний вентиль з різними конструкціями на корпусі нарізають паз або робіть виступи як фланця Отвори можуть відповідати різним націоопори для елементів скоби Така техніка з'єднання нальним та/або міжнародним нормам фланців, часто зустрічається в індустрії продуктів харчуваннаприклад, ANSI, DIN, EN та їм подібним Можлиня ве також застосування підіймального вентиля як Відомий підіймальний вентиль DE-B-23 11 865 вихідної арматури сформовано як мембраний підіймальний вентиль, який складається з трисекційної збудованої основи корпуса Трисекційність була застосована, щоб отримати виливані деталі, які потребують меньших витрат, з приблизно однаковою вагою Середня частина корпуса з ущільнюваною перемичкою має просторові поверхні фланців, до яких прикладають фланці з розташованим нижче проміжного з'єднання ущільнюваним круглим шнуром, та з'єднують з середньою частиною корпуса за допомогою натягуючого анкеру Ця арматура функціональна тільки у поєднанні з усіма трьома деталями Відрізняється від цієї розробка винаходу, де торці корпусу формують як місця перетину різних прилеглих до трубопроводу адаптерів У подальшій розробці прилеглий адаптер забезпечено з боку трубопровода приєднаннями різних видів При цьому мова піде про фланці, зварювальні КІНЦІ, муфти або щось подібне Таке рішення пропонує значне спрощення при застосуванні підіймального вентиля Разом з цим з'являється можливість для додаткової вбудови підіймального вентиля у вже існуючу систему трубопроводів або в систему трубопроводів з другою системою приєднання Основною формою споруди є повністю функціональний підіймальний вентиль, який може бути вмонтованим без проблем найпростішим способом у найбільш поширену систему трубопроводів з фланцевим з'єднанням Звичайне застосування вибраного фланцю робить можливим безпроблемне кріплення підіймальних вентилів такого виду Формування торців корпусу, які є ущільнюючими поверхнями, як місце перетину для встановлення адаптерів, пропонує велику перевагу за допомогою простого адаптеру підіймальний вентиль безпроблемно пристосовується до інших систем з'єднання труб та вбудовується там Адаптер оформлюється як проста обертальна симет Друга розробка винаходу направлена на частину корпуса, яка проходить крізь шпіндель вентиля, з кріпильним фланцем для кріпильних елементів Звичайно це шийка корпусу чи подібна зона корпусу підіймального вентиля, в якій приєднання усувається Говорячи про кріпильний фланець, мова може йти також про глухі отвори для кріпильних елементів Це рішення знаходить своє застосування в тих випадках, коли через тісне розташування отворів у фланці кріпильні елементи можуть виявитись поза шийкою корпусу та пройти повз неї ВІДПОВІДНО, подальша розробка винаходу відноситься до частини корпусу, що проходить крізь шпіндель вентиля, наплив матеріалу для розташування кріпильного фланця Звичайно, це відноситься тільки до кріпильних фланців, які розташовані збоку біля шпінделя клапану Опорні поверхні цього та протилежного опорних фланців, які проходять паралельно поверхням фланців, які приєднуються до фланців трубопровода, розташовані далі один від одного, ніж ІНШІ кріпильні фланці Подальше рішення винахіду передбачає розташування сідла вентиля майже повністю у площині перегородки між віссю трубопровода та зоною простору потока, який повертає шпіндель вентиля Елемент приєднання та простір, необхідний для руху елемента приєднання, в який він входить, знаходиться постійно усередені стінки для отворів під фланцеве кріплення на потрібній товщині стінки корпуса В зоні між шийкою корпуса та віссю трубопровода передбачено простір, в якому розміщено елемент приєднання при русі підіймального вентиля й це може вплинути, але дуже мало, на коефіцієнт потоку Винахід дає можливість виготовити зовнішньо 12 11 48246 компактний та зручний для потоку підіймальний бути закріплений безпосередньо між фланцями вентиль, який приєднується своїм корпусом до трубопровода, який приєднується, та - як зобрарізних фланців або нормованих фланців Далі можено в наступних кресленнях -утримуватися між же бути створений більш великий спектр застосуними Перегородка може при цьому спрямовувати вання з невеликою КІЛЬКІСТЮ варіантів корпусу прямий чи зворотнім зкривлений потік Винахід зображено на кресленнях і буде опиКонструкція на фіг 2 по своїй суті відповідає сано далі На кресленнях зображено конструкції за фіг 1, але тут ни маховику 4 закріплена захисна кришка 13, котра являє собою обоФіг 1-3 РІЗНІ умовні проходу підіймального велонку для шіпнделя 3, що піднімається Вона однтиля ночасно може служити як показник положення Фіг 4 і 5 Два подальших вигляди пристроя з ходу, з цією метою передбачені отвори, крізь які фіг 1 можно побачити положення шпінделя На корпусі 1 Фіг 6 і 7 Два подальших вигляда пристроя з зображено зформований кільцеподібним та зовніфіг 2 шньо радіально виступаючим кріпильний фланець Фіг 8 і 9 Два подальших вигляда пристроя з 14, який служить для введення - як зображено на фіг З фіг 12 - елементів кріплення 15 При застосуванні Фіг 10 і 11 Порівняння пристрою за фіг 2 з рівклапана на трубопроводі як вихідного кріпильні нем техніки елементи 15 можуть знаходитись безпосередньо у Фіг 12 Підіймальний вентиль з окремо виготокріпильному фланці 14 В протилежність пристрою вленим сідлом клапана за фіг 2 на фіг 1 зображено застосування декільФіг 13 І 14 Два вигляда підіймального вентиля кох радіально розташованих по відношенню до з кільцевим корпусом корпуса кріпильних фланців 14 1, котрі розташоФіг 5 Підіймальний вентиль з різними адапвані зі зміщенням відносно осі шпінделя 3 Цей терами, що приєднуються захід надає можливість розташувати частину гоФіг 16 І 17 Два вигляда підіймального вентиля ловки болта або гайки у зоні в середині конструкз декількома торцями тивної довжини, щоб стало можливим для обох Фіг 18-25 РІЗНІ варіанти підіймального вентинапрямків потоку застосування вентиля як вихідля ного Розмір 1, що показано на фіг 2 відповідає Фіг 26 Вигляд корпуса у перспективі загальній довжині підіймального вентиля або відФіг 27 Кріплення підіймального вентиля за стані між торцями корпуса 8 и 9 які визначені допомогою скоб конструктивною довжиною Розмір В відповідає На фіг 1-3 зображено підіймальний вентиль з довжині деталі приєднання 5, яка спроєцьована на трьома різними умовними проходами При цьому вісь трубопровода 10 У вказаному тут виконанні пристрій за фіг 1 відповідає підіймальному вентиконструктивна довжина А підіймального вентиля лю з діапазоном невеликого умовного проходу лише трохи більше снроєцьованої довжини В Це біля DN 25, за фіг 2-умовному проходу у діапазоні обумовлено необхідною товщиною тики, симетрибіля DN 50 та за фіг 3 - умовному проходу в діапачним розташуванням шпінделя вентиля 3 по відзоні біля DN 100 Частина зображення подана у ношенню до конструктивної довжини А та перехідперерізі, причому зона сідла кожний раз зображеників між перегородкою 7, показаною па СІДЛІ на у перерізі На фіг 1 корпус 1 розташовано над клапана 6 та стінкою корпуса При несиметричношийкою корпусу 2, в якому розташований шпінму розміщенні конструктивна довжина може бути дель вентиля 3, що піднімається, котрий керується ВІДПОВІДНО коротшою маховиком 4 Шпіндель вентиля з'єднаний з елементом приєднання 5 З'єднання між шпінделем Креслення на фіг 3 показує підіймальний венвентиля 3 та елементом приєднання 5, а також їх тиль для діапазону умовного проходу рівним чи рух здійснюється відомим способом На кресленні більшим DN 100 DN - це означення умовного проелемент приєднання 5 запресовано щільно в сідло ходу підіймального вентиля, який відповідає діаклапана 6, складову частину перегородки 7 Сереметру приєднувального трубопроводу, до якого дня частина перегородки 7 зображена штрих пункприєднується підіймальний вентиль У прикладі тирною ЛІНІЄЮ, м треба розглядати як поверхню, виконання, що показано тут, перегородка 7 має яка стоїть на поверхні креслення Перегородка 7 об'ємний хід с вигином, завдяки зміненню напрямвиходить безпосередньо або посередньо з торців ку потоку Це рішення мас перевагу в діапазоні корпуса 8, 9 та може розглядатися як з'єднувальна великих умовних проходів, тут сідло вентиля 6 поверхня торців корпуса 8, 9 Перегородка 7 пропереміщується повністю в одній зоні, яка знахоходить до ВІСІ трубопровода 10 и перетинає м диться під віссю трубопровода 10 у обертаємій Найкращий напрям потоку тут зображено стрілкою шпінделем вентиля 3 зоні простору потоку 16 кор11 Підіймальний вентиль може направити потік пуса 1 Це має вирішальну перевагу, тому що протакож проти найкращого напрямку Завдяки роботі стір 12, котрий сприймає елемент приєднання 5 маховика елемент приєднання 5 витягується із при пересуванні, переміщається також до ВІСІ трусідла клапана 6 й прямується за допомогою застобопровода 10 Таким чином гарантується надхосованого тут шпінделя 3, що підіймається, у ВІДСІК дження потоків 16 та 12 усередену зони, яка вмі12, котрий знаходиться тут над сідлом клапана 6 щує у собі кріпильні елементи, які кріплять підіймальний вентиль, включаючи необхідні стінки Завдяки розробці перегородки, яка оснащена корпуса КІЛЬКІСТЬ кріпильних елементів залежить сідлом вентиля, в якості горців корпуса, які об'єдвід допустимого навантаження та типорозміру чи нані похилою поверхнею, стало можливим радиумовного проходу підіймального вентиля Звичайкально редуціювати конструктивну довжину підіно знаходять застосування чотири з'єднувальних ймального вентиля Підіймальний вентиль може 14 13 48246 елементи В корпусі 1 знаходиться розташований глухі різьбові свердлування, різьбові свердлування посередині кріпильний фланець 14,1 з отворами або щось подібне Вони можуть створити при 17 для кріпильних елементів - тут не показані В встановленні вихідною клапана в лінії трубопроперехіднику між шийкою корпуса 2 та корпусом 1 вода також опорні поверхні для елементів кріппередбачено наплив матеріалу, який утворює крілення пильний фланець 14 2 При великих умовних проНа фіг 8 зображено подальший частковий розходах, коли внаслідок умови витримування задаріз з ЛІНІЄЮ перетину 12 1 який дозволяє побачити них розмірів фланця трубопровода та шийки ВІДСІК 12 Цей розріз дозволяє побачити, що Фініка, корпуса 2, не встановлюються кріпильні елементи, яка обмежує простір 12 проти шийки корпуса 2, збоку безпосередньо біля шийки корпуса 2, наявмає дугоподібну форму або просторово зкривленими є наскрізні та/або різьбові отвори При застоний потік Таким же чином в приєднувальній деталі суванні вихідного вентиля наплив 14 2 грає роль зформована зкривлена поверхня 5 1, яка знахоопорної поверхні для кріпильних елементів диться навпроти стінки 12 2 При повністю відкритому підіймальному вентилі поверхня 5 1 та стінка На фіг 4 і 5 зображено два додаткових вигляди 12 2 прилягають один до одного Це можливо при з фіг 1 Фіг 4 зображує вигляд збоку, з якого заповеликих умовних проходах, коли деталь приєдзичено оснащення корпуса 1 чотирма радіально нання 5 та ВІДПОВІДНИЙ простір 12 знаходяться розташованими кріпильними фланцями 14 1, які повністю всередені зони, яка визначається отвоможуть служити опорою для кріпильних елементів рами 17 і 17 1, а також товщиною стінок корпуса Кріпильні елементи вставляють в отвори 17 і 17 1 Цього можна досягти при великому умовному прокріпильного фланця 14 1 Отвори 17 і 17 1, які тут ході підіймального вентиля, короткою конструктипереходять з одного в другий, відповідають розвною довжиною при одночасному сприятливому ташуванню отворів у фланці, який приєднується, коефіцієнті опірності Поверхня 5 1 та стінка 12 2 при різних навантаженнях та/або нормах При можуть мати й іншу зкривлену поверхню, ніж ту, цьому підіймальний вентиль застосовується у різщо зображена на фіг 8 них галузях техніки КІЛЬКІСТЬ спеціальних виконань може бути значно зменшена Цей вигляд поНа фіг 9 яка відповідає зображеному тут на казаного тут кріпильного фланця фіг 3 розрізу на шийці корпуса 2, також зображено напливи матеріала 14 2 з отпорами 17 1, які роз14 1 знаходить застосування переважно при ташовані у перехіднику до шийкі корпуса 2 малих умовних проходах в одній області тиску, яка рекомендована для фланця, що витримує номінаПідіймальні вентилі, зображенні на фіг 10 та льний тиск PN 6 и PN 10/16 На фіг 5 подано вид 11 показані у протиставлення до рішення, зобранижньої стінки підіймального вентиля, , якого видженого на фіг 2 Умовні проходи однакові 3 кресно, що кріпильний фланець 14 1 розташовано и лень стає ясним, як можна за допомогою й ВІДПОзміщенням по відношенню до ВІСІ шпінделя ЗаВІДНО до цього винаходу значно скоротити вдяки цьому стало можливим розташування голоконструктивну довжину підіймального вентиля На вки болта та гайки в зоні конструктивної довжини фіг 10 зображено нашу конструкцію підіймального цього підіймального вентиля в обох напрямках вентиля BOA-Compact, в цей же час на фіг 11 зопотоку при встановленні вентиля як вихідного бражено конструктивну довжину традиційною підіймального вентиля Нова конструкція на фіг 2 заНа фіг 6 і 7 зображено два додаткових вигляди безпечує очевидну економію матеріалу та при строя з фіг 2 з підіймальним вентилем середодночасно дозволяє спростити монтаж, транспорнього типорозміру с умовним проходом DN 50 тування та складування Далі користувач такого Кріпильний фланець 14 тут закріплено в центрі підіймального вентиля отримає економію у довжикорпуса 1 й фланець має отвори 17 та 171), які ні трубопровода та, як наслідок, економію місця переходять один в другий і призначені для кріпидля усієї системи трубопровода льних елементів Кріпильний фланець 14 служить опорою для кріпильних елементів 15, коли цей На фіг 12 зображена конструкція, в якій корпус підіймальний вентиль знаходить застосування в 1 зформовано кільцеподібним і має циліндричний трубопроводі як вихідний клапан Коли підіймальпростір потоку 16 Перегородка 7, яка має сідло ний вентиль затиснуто між двома фланцями, кріклапана 6, зформована тут як окрема деталь, що пильні елементи встановлюють в отворах 17 або ущільнена та закріплена в корпусі 1 Це виконано 17 1, які щільно притискують фланці до підіймальза допомогою звичайних засобів, при цьому поканого вентиля 3 фіг 7 видно, що кріпильний флазано як приклад виконання, зварювальне з'єднаннець 14 розташовано у центрі корпуса ня Ґрунтуючись на економії матеріалу, торці корпуса 8, 9 мають частково радіальні виступаючі На фіг 8 зображено вигляд збоку, а на фіг 9 кільцеві поверхні Це зроблено для створення доперетин по лінії IX -IX який знаходиться на цьому сить широких ущільнювальних поверхонь в тих листі на фіг 3 Кріпильний фланець 14 1 має розвипадках, коли підіймальний вентиль закріплено мір, який дозволяє розташувати отвори 17 і 17 1 так, як показано між заштрихованими зображенвеликого діаметра Зображені на фіг 8 середні нями фланців 20, 21 одного трубопровода з застоотвори 17 кріпильного фланця і4 1 відповідають суванням ущільнювальних прокладок 19 Далі, це тим конструкціям фланця, які знаходять своє занадає полегшення при монтажі, коли кільцеві постосування при тиску PN 6 Зображене тут розтаверхні 18 - тут показані зі зміщенням на 45° - слушування отворів 17 1 кріпильного фланця 14 1 жать опорними поверхнями для показаних тут зазнаходить своє застосування для фланців з номіштрихованими кріпильних елементів 15 При нальним тиском PN 16 У переходнику до шийки монтажі спочатку вставляють нижні елементи крікорпуса передбачени напливи матеріала 14 2, в плення, які служитимуть опорою для підіймального яких можуть бути розташовані наскрізні отвори, 16 15 48246 вентиля, і вбудовані між фланцями 20, 21 трубоприєднувальними адаптерами Такі види монтажу провода, що приєднується Корпус 1 має тут шийку знаходять своє застосування, коли необхідно пе2, сформовану як окрему деталь Це дозволяє реоснастити існуючі механізми Адаптери дозвопроводити монтаж елементів приєднання 5, а таляють також при вбудуванні в системи трубопрокож обробку сідла клапана 6 крізь отвори 2 1 водів застосовувати різні системи приєднання Приєднувальний адаптер може бути попередньо На фіг 13 зображено кільцеподібну конструквмонтований у підіймальний вентиль перед постацію корпуса 1, на відміну під зображеної на фіг 12, вкою на монтажну площадку Такий попередній корпус тут повністю сформовано як монолітний монтаж простого у виготовленні приєднувального виливний корпус При монтажі елемент приєднанадаптера потребує меньших витрат при виготовня 5 спрямовують з боку торців корпуса в простір ленні і в торговельних операціях або спорудженні потоку, де він об'єднується з шпінделем вентиля механізмів Завдяки цьому дорогий час монтажу Як показано на фіг 14, на ЗОВНІШНІХ поверхнях на будмайдані зменшується корпуса 1 нема кріпильних фланців, так що цей підіймальний вентиль монтується виключно між На фіг 18 зображено вигляд збоку декількох фланцями кріпильних фланців 14 1, які мають різні отвори 17, 17 1 Допустима величина тиску на корпус 1 розНа фіг 15 зображено з'єднання підіймального раховується на відносно більшу область тиску, так вентиля з двома різними приєднувальними адапто підіймальний вентиль може бути застосований терами 22, 23 Лівосторонній приєднувальний адабез проблем й у малих діапазонах тиску Розрахоптер 22 складається із приєднувального фланця ваний натиск PN 16, дозволяє застосовувати його 20, в якому передбачено приварений штуцер При в діапазоні тисків PN 16, 10 і 6 ВІДПОВІДНО ДО ЦЬОзастосуванні приєднувального адаптера 22, який ГО можна також розподіляти фланцеві отвори на вварено у систему трубопровода, знаходить своє різних колах, що компенсується різними отпорами застосування теплова завіса 24 Вона приймає на 17, 17 1 підіймального вентиля себе в зображеному тут прикладі також функцію ущільнення Вона монтується між торцем корпуса На фіг 19 зображено як приклад з'єднання пі8 і фланцем 20 приєднувального адаптера 22 Це діймального вентиля з розташованим зліва приєдстворює ще одну перевагу при монтажі Підійманувальним адаптером 24, зформонаним як різьбольний вентиль постачається на будмайдан разом вий фланець Завдяки цьому можна на кінець з попередньо вмонтованим приєднувальним адаптрубопровода з зовнішньою різьбою накрутити тером Завдяки таким же чином попередньо вмонрізьбовий фланець й тим самим з'єднати цей трутованій л силовій завісі, підіймальний вентиль мобопровід з підіймальним вентилем На правій стожна вварити безпосередньо в трубопровід роні фіг 19 підіймальний вентиль зачинено глухим Демонтаж підіймального вентиля та приєднувальфланцем Така конструкція знаходить своє застоного адаптера на час процесу зварювання не посування в системі трубопроводів з розширенням трібен Теплова завіса перешкоджає перегріву та підганяється пізніше до змінених умов Завдяки вентиля та сприяє прискоренню монтажа Оскільки віддаленості глухого фланця 25, систему трубов цьому прикладі виконання кріпильні елементи провода можна будувати далі після підіймального 15, 15 1 розташовані на відстані від підіймального вентиля вентиля 1, немає ніякого прямого зв'язку з кріпиНа фіг 20 зображено з'єднання підіймального льним фланцем 14, можна відмовитись від тепловентиля 1 з приєднувальним адаптером 22, який вої завіси між кріпильними елементами 15 та фламає вигляд зварювального штуцера Між приєднунцем 20 вальним адаптером 22 та корпусом 1 розташована теплова завіса Зображений тут приєднувальний Права половина фіг 15 зображує з'єднання піадаптер 22 розраховано на номінальний тиск PN діймального вентиля 1 з приєднувальним адапте16, в той час як на розташованій поряд на фіг 21 ром 23, який дозволяє виконати з'єднання з фланпоказана така ж конструкція приєднувального адацем трубопровода Між торцями 9 і фланцем 21 птера, але призначена для номінального тиску PN приєднувального адаптера 23 знаходиться зви6 чайне фланцеве ущільнення 19 Фланці 20, 21 й застосований тут приєднувальний адаптер з'єднаНа фіг 22 зображена конструкція підіймальноні один з одним кріпильними елементами 15, 15 1, го вентиля в системі трубопровда з номінальним які тут застосовані як стягувальні анкери тиском PN 16 3 лівого боку підіймального вентиля 1 с фланцевий адаптер 23, який забезпечує приНа фіг 16 та 17 зображено підіймальний венєднання до системи трубопроводів, оснащених тиль, який оснащено на ЗОВНІШНІЙ стороні декільфланцевими виходами На правому боці підіймакома розташованими в двох площинах кріпильнильного вентиля є приєднувальний адаптер у вими фланцями В кріпильних фланцях 14 1 гляді, так знаного, попередньо звареного фланця розташовані різьбові отвори 17 2, в які вкручують Тут трубопровід приварюється безпосередньо до різьбові елементи приєднувального фланця На попередньо звареного фланця Із міркувань надійфіг 17, вигляд збоку пристроя з фіг 16, зображено ності між підіймальним вентилем 1 та приєднувана пригвинчуваному приєднувальному адаптері 22 льним адаптером 26 передбачена теплова завіса приварений штуцер Оскільки тут приєднувальний Тип виконання, зображений на фіг 23, по суті відадаптер 22 з'єднано з кріпильним фланцем корпуповідає фіг 22 з різницею у тому, що тут підіймаса за допомогою кріпильних елементів 15, між льний вентиль 1 зображено як вирівнювальне місфланцем 20 та кріпильним елементом 15 розтаце між двома системами трубопроводів з різними шована додаткова теплова завіса 24 1 величинами тиску Розташований зліва приєднуНа фіг від 18 до 25 показано огляд можливосвальний адаптер 23 служить для з'єднання в систей комбінування підіймального вентиля з різними 18 17 48246 темі трубопроводів з високим значенням тиску PN пов'язані один з одним Коли б деталі фланця бу16, в той час як правосторонний приєднувальний ли зв'язані один з одним як моноліт, тоді був би адаптер 26, як з'єднувальна ланка, призначений отриманий, так званий монофланець В області для постачання систем трубопроводів з невелишийки корпуса знаходяться дві фланцеві деталі кою величиною тиску PN6 ВІДПОВІДНИМ ЧИНОМ 28, де шийка корпуса 2 та розташовані в деталі оформлені фіг 24 и 25 Тут - різниця полягає утофланця 28, отвори 17 формовані так, що забезпему, що застосований приєднувальний адаптер 23 чують проходження кріпильних елементів Отвори був зформований, як адаптер з фланцем Консі 7 розташовані тут по колу, яке відповідає, в затрукція на фіг 24 служить для вбудування в систележності від застосування, нормам, що вибрані, му трубопроводів з тиском PN 16, в той час консдля фланців трубопроводів, які мають однаковий трукція, яка зображена на фіг 25 показує умовний прохід Навпроти торців корпуса 8 і 9 розз'єднання між двома системами трубопроводів, ташовані деталі фланця 28 зі зміщенням до серепричому система ліворуч розрахована на тиск PN дини корпуса 16, а праворуч - на PN 6 Завдяки цьому зміщенню, в напрямку ВІСІ створюється уступ між опорною поверхнею 29 деЗавдяки цим зображенням стає ясно, що тільталі фланця 28 та торцями корпуса 9 такого розміки одним підіймальним вентилем можна суттєво ру, й виходить так, що прилягаючі головка болта розширити діапазон застосування та монтажу таабо гайки кріплення, а також необхідні шайби або кого підіймального вентиля Цей засіб створює для контр-шайби, розташовані по ВІСІ, не виступають всіх учасників найкращі можливості користування за торці корпуса 8, 9 На фіг 26 зображено корпус підіймального вентиля, який застосовується при великих умовних На фіг 27 зображено кріплення корпуса 1 підіпроходах, причому мова іде тут про умовні прохоймального вентиля до трубопровода чи подібного ди більші або рівні DN 80 При таких великих умопристроя за допомогою скоб ЗО Скоби можуть вних проходах знаходять своє застосування флабучи одиничними або зв'язаними між собою, ствонці на трубопроводі, які з'єднані більше ніж рюючи єдиний елемент Скоби ЗО взаємодіють з чотирма кріпильними елементами Виходячи з корпусом 1 завдяки пазам 31 чи виступам 32 Зацього, підіймальний вентиль, який закриває такий стосування виду скоби, що був правильно обратрубопровід, повинен мати відповідну КІЛЬКІСТЬ ний, сприяє щільному примиканню підіймального кріпильних фланців чи деталей фланця, в яких вентиля до ущільнення 33 або до компонента мезнаходяться отвори 17 - тут не показані - для кріханізма Підтягуючи елементи 34, створюють у пильних елементів На фіг 26 зображено корпус з скобах необхідне зусилля для створення оптимаоптимальною вагою, у якого деталі фланця 27 не льної МІЦНОСТІ з'єднання 19 48246 20 21 48246 (і V А 22 23 48246 Л 24 25 48246 26 27 28 48246 Фіг, 14 29 ЗО 48246 \/ \ і 48246 іг 32 33 48246 34 35 48246 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 36
