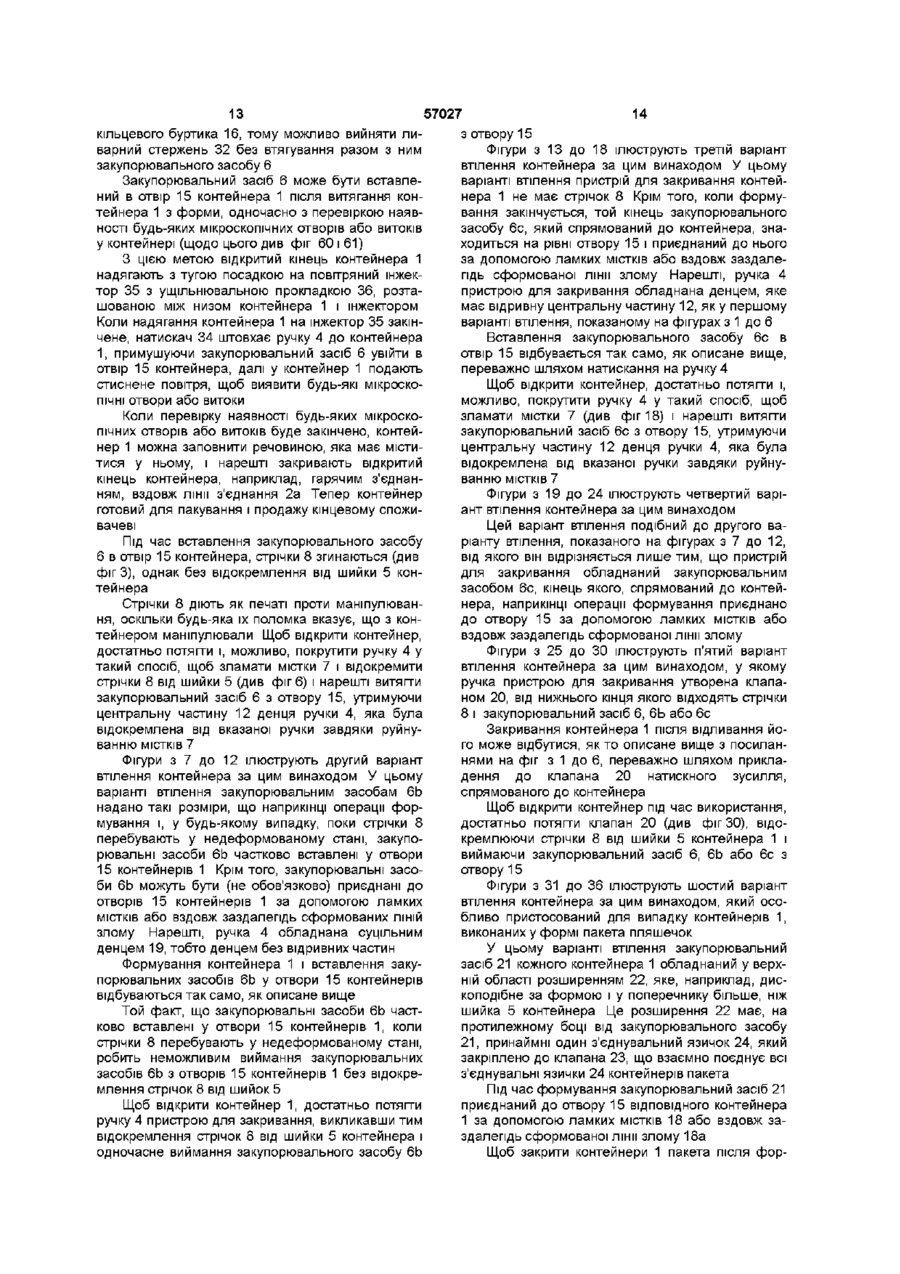

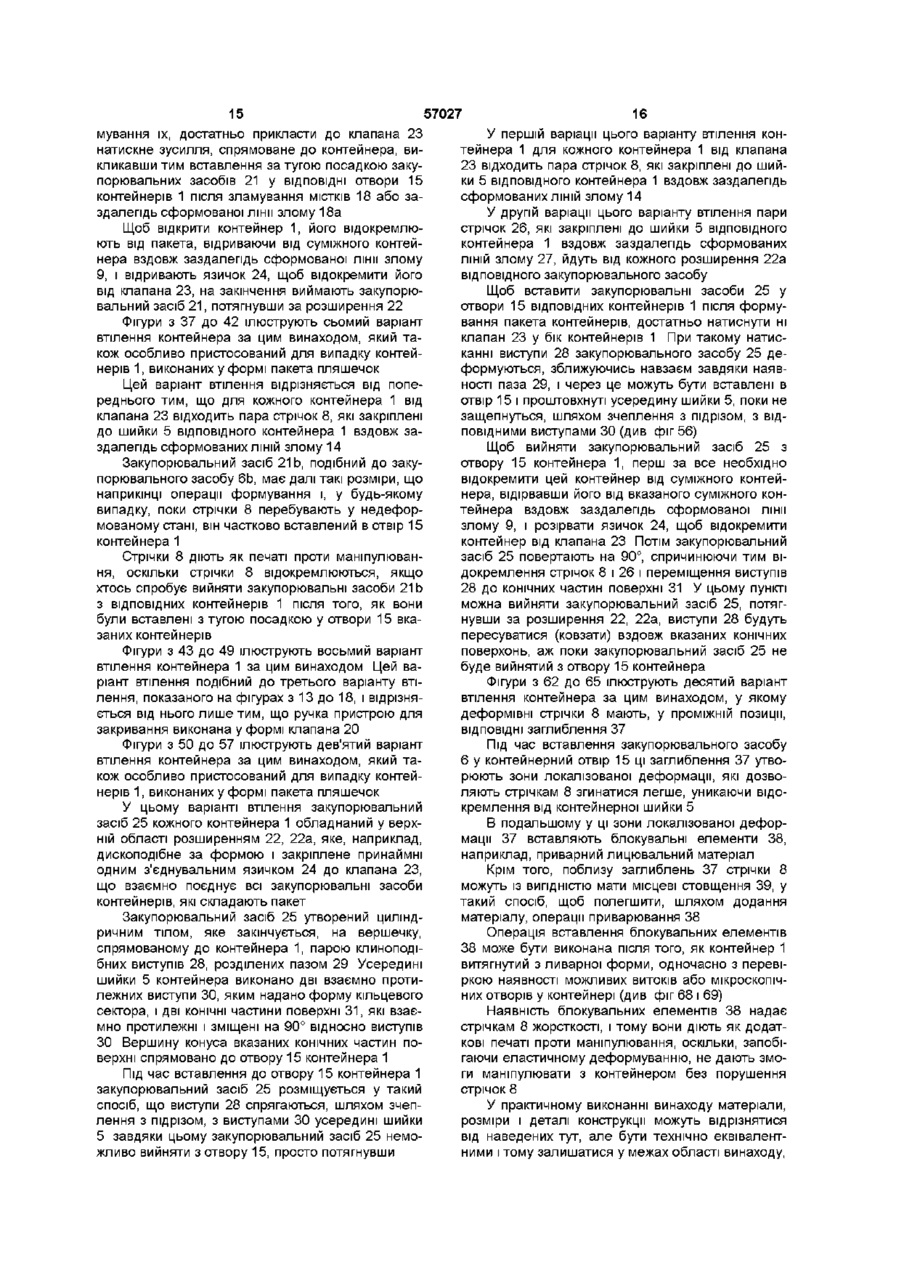

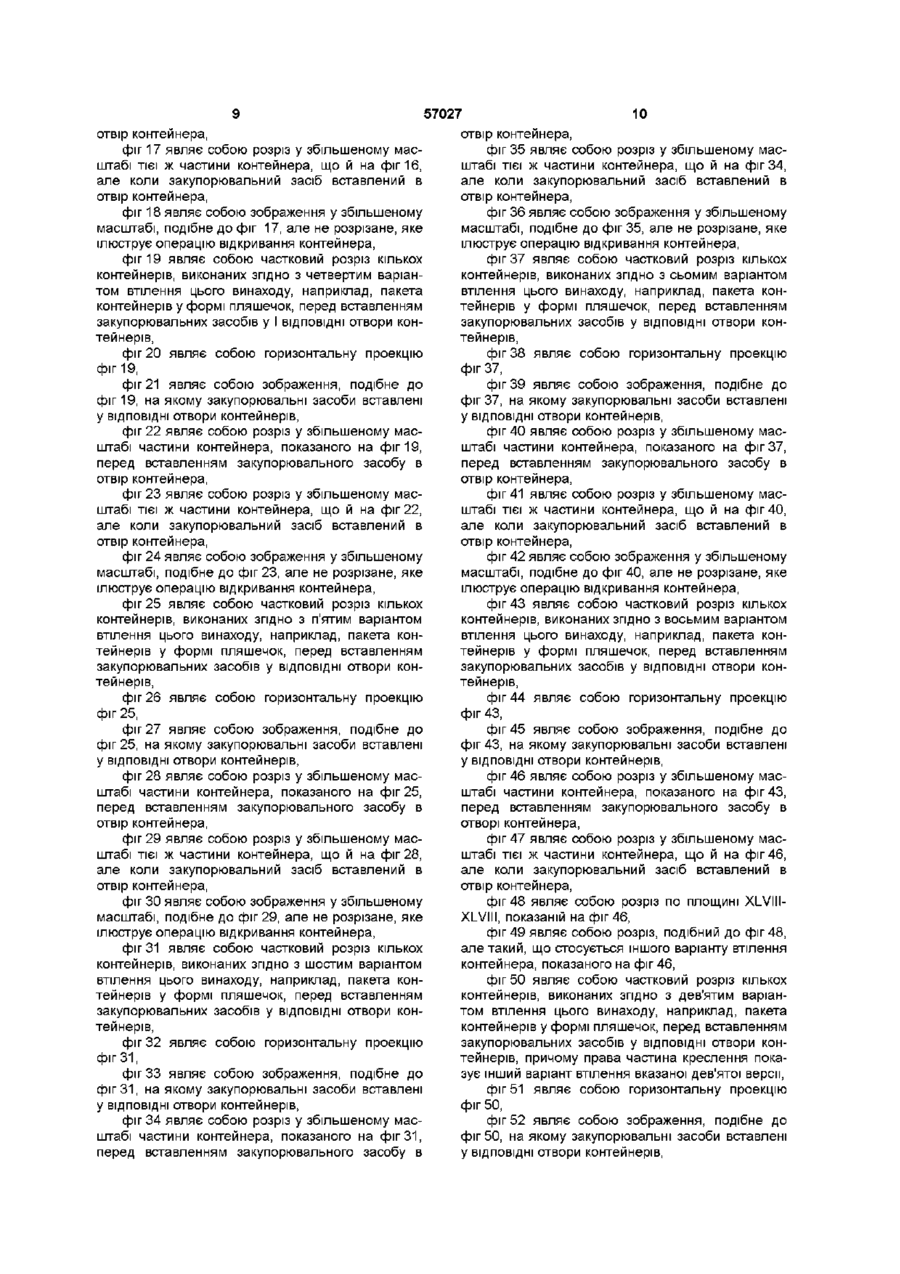

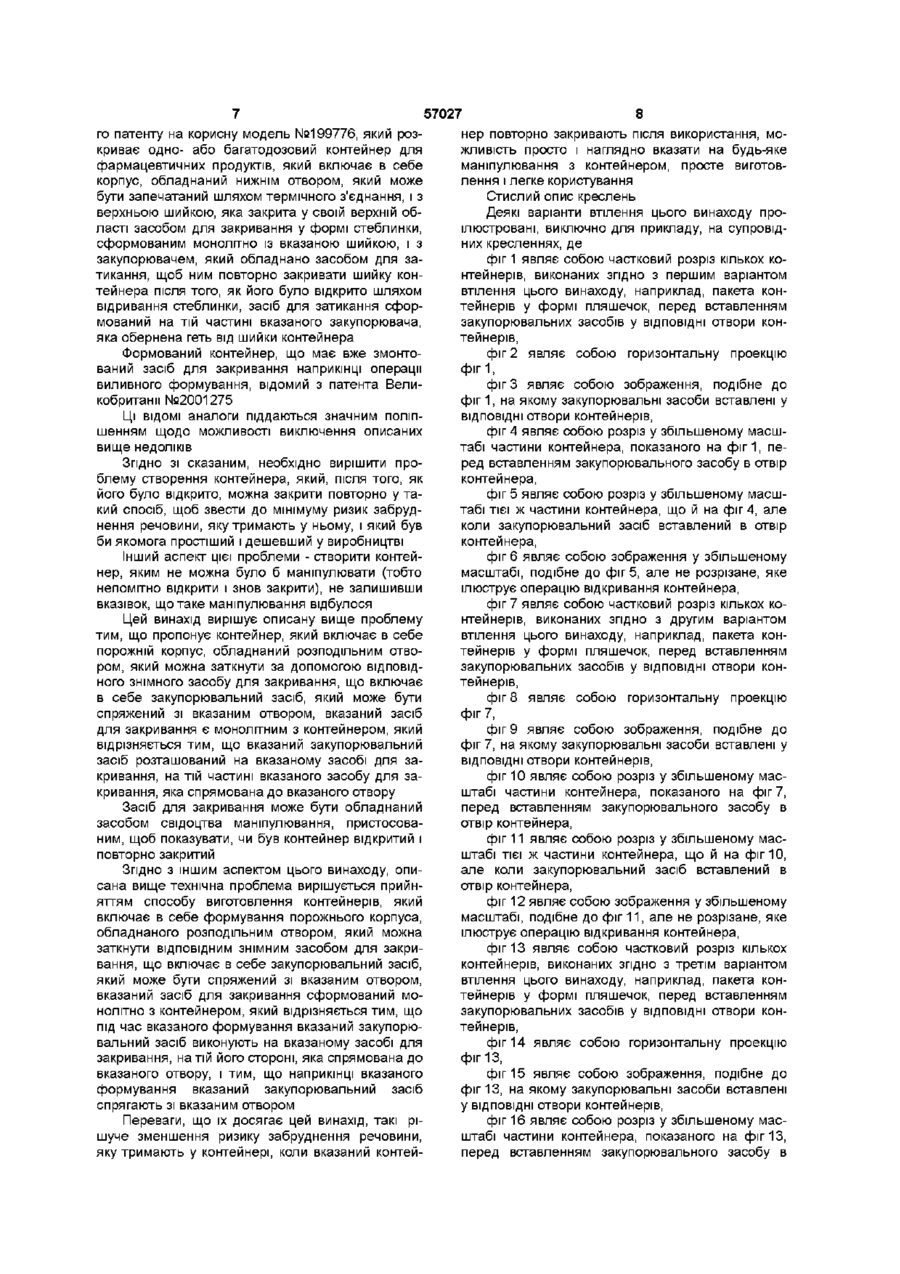

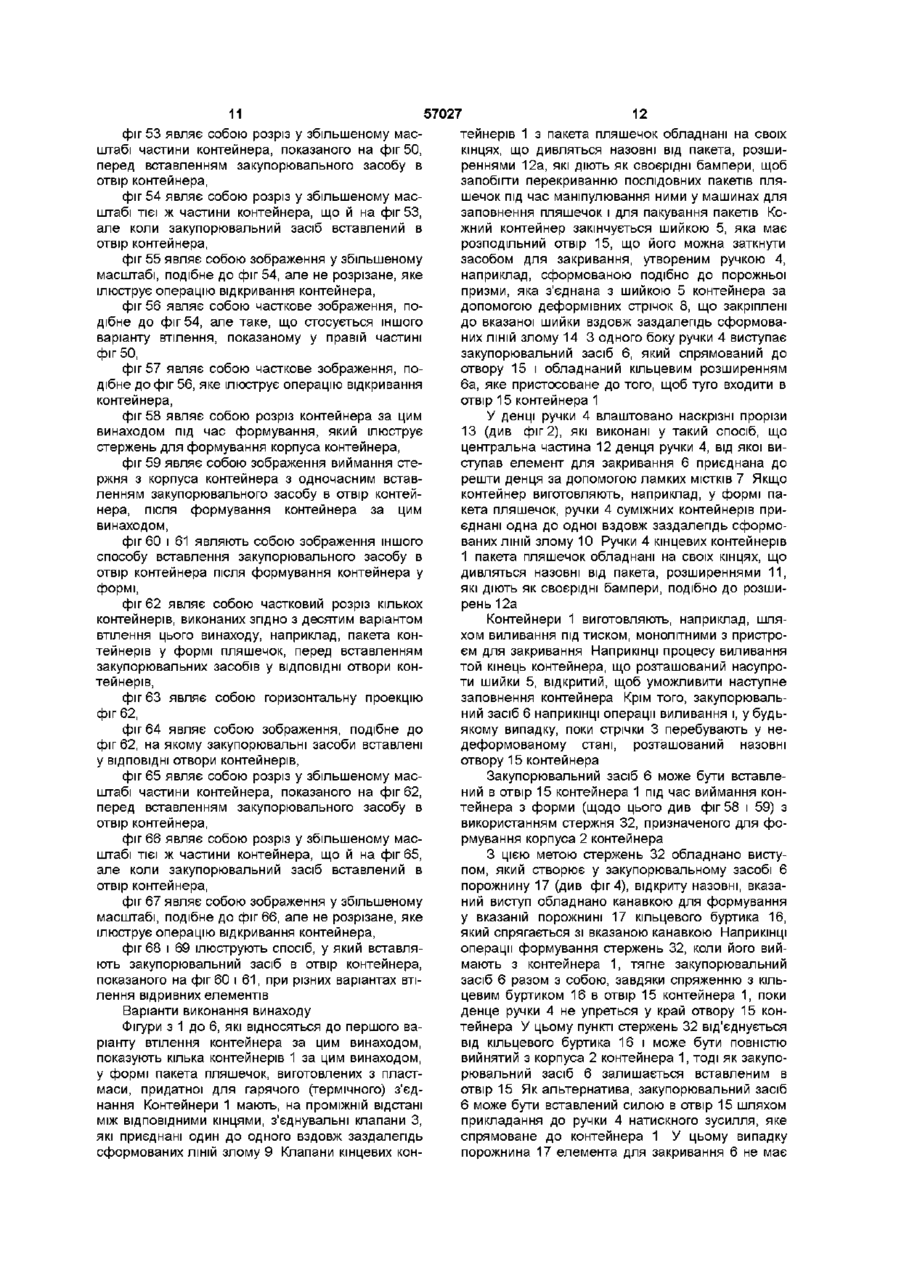

Контейнер (варіанти), придатний для повторного закривання, і спосіб його виготовлення

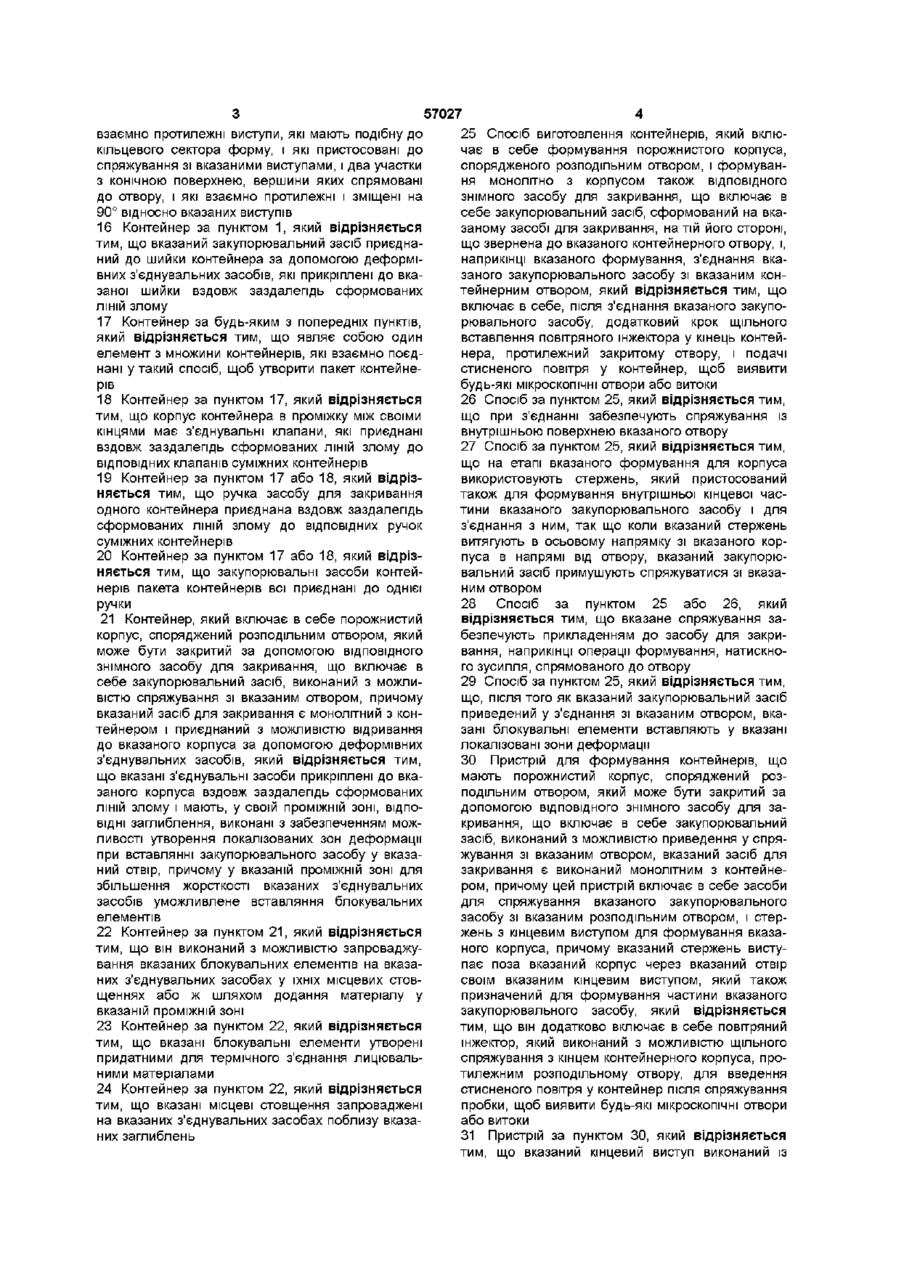

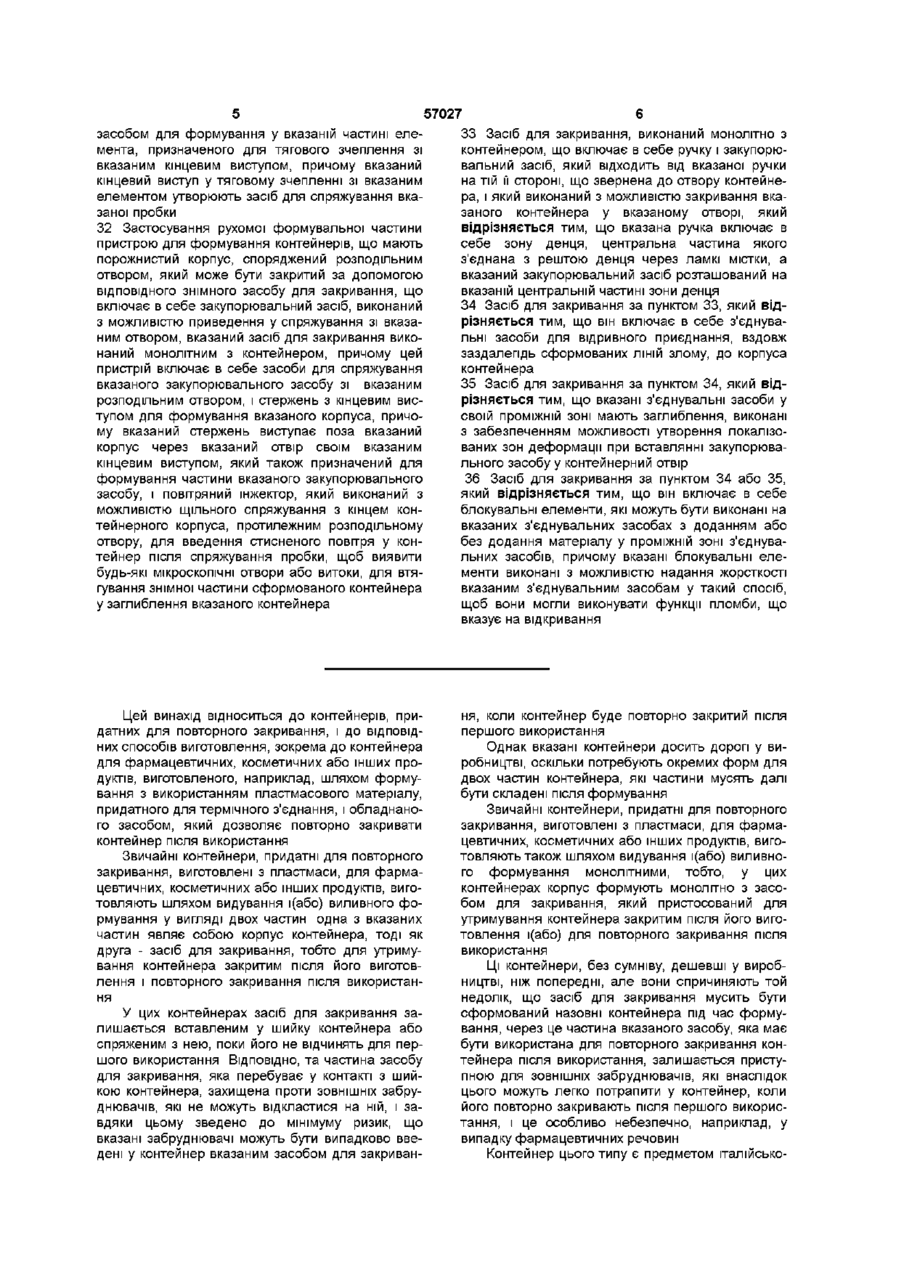

1 Контейнер, який включає в себе поздовжньо витягнутий порожнистий корпус, споряджений розподільним отвором, а також засобом для закривання, що включає в себе витягнуту у практично поперечному напрямку зону, від якої відходить закупорювальний засіб для вказаного отвору, розташований на тій частині засобу для закривання, що звернена до цього отвору, і відривні елементи для безперервного з'єднання вказаного засобу для закривання зі вказаним контейнером, який відрізняється тим, що вказаний засіб для закривання включає ручку, яка має у своєму денці відривну центральну частину, яка приєднана до денця ручки через ламкі містки, і тим, що вказаний закупорювальний засіб відходить від вказаної центральної частини 2 Контейнер за пунктом 1, який відрізняється тим, що, коли контейнер запечатаний, тобто до використання, вказаний закупорювальний засіб з'єднаний зі вказаним отвором 3 Контейнер за пунктом 1 або 2, який відрізняється тим, що вказаний закупорювальний засіб виконаний з можливістю спряжування зі внутрішньою поверхнею вказаного отвору 4 Контейнер за пунктом 1, який відрізняється тим, що вказана ручка знімно приєднана до шийки корпуса через деформівні з'єднувальні засоби, які прикріплені до вказаної шийки вздовж заздалегідь сформованих ЛІНІЙ злому 5 Контейнер за пунктом 1, який відрізняється тим, що вказаний закупорювальний засіб обладнаний кільцевим розширенням, виконаним з можливістю входження з тугою посадкою в отвір контейнера 6 Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що, коли вказані з'єднувальні засоби перебувають у недеформованій конфігурації, вказаний закупорювальний засіб розташований назовні від отвору контейнера 7 Контейнер за будь-яким пунктом з 1 до 5, який відрізняється тим, що, коли вказані з'єднувальні засоби перебувають у недеформованій конфігурації, вказаний закупорювальний засіб є частково вставлений в зазначений отвір контейнера 8 Контейнер за будь-яким пунктом з 1 до 5, який відрізняється тим, що вказаний закупорювальний засіб з'єднаний з отвором контейнера за допомогою ламких МІСТКІВ або вздовж заздалегідь сформованої лінії злому 9 Контейнер за будь-яким пунктом з 1 до 5, який відрізняється тим, що вказаний закупорювальний засіб виконаний з порожниною, яка є відкритою назовні і у якій є виконаний кільцевий виступ 10 Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що вказана ручка має форму, подібну до порожнистої призми 11 Контейнер за будь-яким пунктом з 1 до 9, який відрізняється тим, що вказана ручка утворена практично плоскою пластиною 12 Контейнер за пунктом 10, який відрізняється тим, що вказані ламкі містки виконані з можливістю ламання при витягуванні і, можливо, але не обов'язково, повертанні вказаної ручки відносно контейнера 13 Контейнер за пунктом 11, який відрізняється тим, що вказаний закупорювальний засіб приєднаний до вказаного клапана за допомогою принаймні одного з'єднувального язичка 14 Контейнер за пунктом 1, який відрізняється тим, що вказаний закупорювальний засіб є утворений практично циліндричним тілом, яке закінчується на своєму КІНЦІ, спрямованому до контейнера, парою виступів, розділених пазом 15 Контейнер за пунктом 14, який відрізняється тим, що усередині шийки контейнера виконані два О о ю 57027 взаємно протилежні виступи, які мають подібну до кільцевого сектора форму, і які пристосовані до спряжування зі вказаними виступами, і два участки з конічною поверхнею, вершини яких спрямовані до отвору, і які взаємно протилежні і зміщені на 90° відносно вказаних виступів 16 Контейнер за пунктом 1, який відрізняється тим, що вказаний закупорювальний засіб приєднаний до шийки контейнера за допомогою деформівних з'єднувальних засобів, які прикріплені до вказаної шийки вздовж заздалегідь сформованих ЛІНІЙ злому 17 Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що являє собою один елемент з множини контейнерів, які взаємно поєднані у такий спосіб, щоб утворити пакет контейнерів 18 Контейнер за пунктом 17, який відрізняється тим, що корпус контейнера в проміжку між своїми кінцями має з'єднувальні клапани, які приєднані вздовж заздалегідь сформованих ЛІНІЙ злому до ВІДПОВІДНИХ клапанів суміжних контейнерів 19 Контейнер за пунктом 17 або 18, який відрізняється тим, що ручка засобу для закривання одного контейнера приєднана вздовж заздалегідь сформованих ЛІНІЙ злому до ВІДПОВІДНИХ ручок суміжних контейнерів 20 Контейнер за пунктом 17 або 18, який відрізняється тим, що закупорювальні засоби контейнерів пакета контейнерів всі приєднані до однієї ручки 21 Контейнер, який включає в себе порожнистий корпус, споряджений розподільним отвором, який може бути закритий за допомогою ВІДПОВІДНОГО ЗНІМНОГО засобу для закривання, що включає в себе закупорювальний засіб, виконаний з можливістю спряжування зі вказаним отвором, причому вказаний засіб для закривання є монолітний з контейнером і приєднаний з можливістю відривання до вказаного корпуса за допомогою деформівних з'єднувальних засобів, який відрізняється тим, що вказані з'єднувальні засоби прикріплені до вказаного корпуса вздовж заздалегідь сформованих ЛІНІЙ злому і мають, у своїй проміжній зоні, ВІДПОВІДНІ заглиблення, виконані з забезпеченням можливості утворення локалізованих зон деформації при вставлянні закупорювального засобу у вказаний отвір, причому у вказаній проміжній зоні для збільшення жорсткості вказаних з'єднувальних засобів уможливлене вставляння блокувальних елементів 22 Контейнер за пунктом 21, який відрізняється тим, що він виконаний з можливістю запроваджування вказаних блокувальних елементів на вказаних з'єднувальних засобах у їхніх місцевих стовщеннях або ж шляхом додання матеріалу у вказаній проміжній зоні 23 Контейнер за пунктом 22, який відрізняється тим, що вказані блокувальні елементи утворені придатними для термічного з'єднання лицювальними матеріалами 24 Контейнер за пунктом 22, який відрізняється тим, що вказані місцеві стовщення запроваджені на вказаних з'єднувальних засобах поблизу вказаних заглиблень 25 Спосіб виготовлення контейнерів, який включає в себе формування порожнистого корпуса, спорядженого розподільним отвором, і формування монолітно з корпусом також ВІДПОВІДНОГО ЗНІМНОГО засобу для закривання, що включає в себе закупорювальний засіб, сформований на вказаному засобі для закривання, на тій його стороні, що звернена до вказаного контейнерного отвору, і, наприкінці вказаного формування, з'єднання вказаного закупорювального засобу зі вказаним контейнерним отвором, який відрізняється тим, що включає в себе, після з'єднання вказаного закупорювального засобу, додатковий крок щільного вставлення повітряного інжектора у кінець контейнера, протилежний закритому отвору, і подачі стисненого повітря у контейнер, щоб виявити будь-які мікроскопічні отвори або витоки 26 Спосіб за пунктом 25, який відрізняється тим, що при з'єднанні забезпечують спряжування із внутрішньою поверхнею вказаного отвору 27 Спосіб за пунктом 25, який відрізняється тим, що на етапі вказаного формування для корпуса використовують стержень, який пристосований також для формування внутрішньої кінцевої частини вказаного закупорювального засобу і для з'єднання з ним, так що коли вказаний стержень витягують в осьовому напрямку зі вказаного корпуса в напрямі від отвору, вказаний закупорювальний засіб примушують спряжуватися зі вказаним отвором 28 Спосіб за пунктом 25 або 26, який відрізняється тим, що вказане спряжування забезпечують прикладенням до засобу для закривання, наприкінці операції формування, натискного зусилля, спрямованого до отвору 29 Спосіб за пунктом 25, який відрізняється тим, що, після того як вказаний закупорювальний засіб приведений у з'єднання зі вказаним отвором, вказані блокувальні елементи вставляють у вказані локалізовані зони деформації 30 Пристрій для формування контейнерів, що мають порожнистий корпус, споряджений розподільним отвором, який може бути закритий за допомогою ВІДПОВІДНОГО знімного засобу для закривання, що включає в себе закупорювальний засіб, виконаний з можливістю приведення у спряжування зі вказаним отвором, вказаний засіб для закривання є виконаний монолітним з контейнером, причому цей пристрій включає в себе засоби для спряжування вказаного закупорювального засобу зі вказаним розподільним отвором, і стержень з кінцевим виступом для формування вказаного корпуса, причому вказаний стержень виступає поза вказаний корпус через вказаний отвір своїм вказаним кінцевим виступом, який також призначений для формування частини вказаного закупорювального засобу, який відрізняється тим, що він додатково включає в себе повітряний інжектор, який виконаний з можливістю щільного спряжування з кінцем контейнерного корпуса, протилежним розподільному отвору, для введення стисненого повітря у контейнер після спряжування пробки, щоб виявити будь-які мікроскопічні отвори або витоки 31 Пристрій за пунктом ЗО, який відрізняється тим, що вказаний кінцевий виступ виконаний із 57027 засобом для формування у вказаній частині елемента, призначеного для тягового зчеплення зі вказаним кінцевим виступом, причому вказаний кінцевий виступ у тяговому зчепленні зі вказаним елементом утворюють засіб для спряжування вказаної пробки 32 Застосування рухомої формувальної частини пристрою для формування контейнерів, що мають порожнистий корпус, споряджений розподільним отвором, який може бути закритий за допомогою ВІДПОВІДНОГО знімного засобу для закривання, що включає в себе закупорювальний засіб, виконаний з можливістю приведення у спряжування зі вказаним отвором, вказаний засіб для закривання виконаний монолітним з контейнером, причому цей пристрій включає в себе засоби для спряжування вказаного закупорювального засобу зі вказаним розподільним отвором, і стержень з кінцевим виступом для формування вказаного корпуса, причому вказаний стержень виступає поза вказаний корпус через вказаний отвір своїм вказаним кінцевим виступом, який також призначений для формування частини вказаного закупорювального засобу, і повітряний інжектор, який виконаний з можливістю щільного спряжування з кінцем контейнерного корпуса, протилежним розподільному отвору, для введення стисненого повітря у контейнер після спряжування пробки, щоб виявити будь-які мікроскопічні отвори або витоки, для втягування знімної частини сформованого контейнера у заглиблення вказаного контейнера 33 Засіб для закривання, виконаний монолітно з контейнером, що включає в себе ручку і закупорювальний засіб, який відходить від вказаної ручки на тій її стороні, що звернена до отвору контейнера, і який виконаний з можливістю закривання вказаного контейнера у вказаному отворі, який відрізняється тим, що вказана ручка включає в себе зону денця, центральна частина якого з'єднана з рештою денця через ламкі містки, а вказаний закупорювальний засіб розташований на вказаній центральній частині зони денця 34 Засіб для закривання за пунктом 33, який відрізняється тим, що він включає в себе з'єднувальні засоби для відривного приєднання, вздовж заздалегідь сформованих ЛІНІЙ злому, до корпуса контейнера 35 Засіб для закривання за пунктом 34, який відрізняється тим, що вказані з'єднувальні засоби у своїй проміжній зоні мають заглиблення, виконані з забезпеченням можливості утворення локалізованих зон деформації при вставлянні закупорювального засобу у контейнерний отвір 36 Засіб для закривання за пунктом 34 або 35, який відрізняється тим, що він включає в себе блокувальні елементи, які можуть бути виконані на вказаних з'єднувальних засобах з доданням або без додання матеріалу у проміжній зоні з'єднувальних засобів, причому вказані блокувальні елементи виконані з можливістю надання жорсткості вказаним з'єднувальним засобам у такий спосіб, щоб вони могли виконувати функції пломби, що вказує на відкривання Цей винахід відноситься до контейнерів, придатних для повторного закривання, і до ВІДПОВІДНИХ способів виготовлення, зокрема до контейнера для фармацевтичних, косметичних або інших продуктів, виготовленого, наприклад, шляхом формування з використанням пластмасового матеріалу, придатного для термічного з'єднання, і обладнаного засобом, який дозволяє повторно закривати контейнер після використання Звичайні контейнери, придатні для повторного закривання, виготовлені з пластмаси, для фармацевтичних, косметичних або інших продуктів, виготовляють шляхом видування і(або) виливного формування у вигляді двох частин одна з вказаних частин являє собою корпус контейнера, тоді як друга - засіб для закривання, тобто для утримування контейнера закритим після його виготовлення і повторного закривання після використання У цих контейнерах засіб для закривання залишається вставленим у шийку контейнера або спряженим з нею, поки його не відчинять для першого використання ВІДПОВІДНО, та частина засобу для закривання, яка перебуває у контакті з шийкою контейнера, захищена проти ЗОВНІШНІХ забруднювачів, які не можуть відкластися на ній, і завдяки цьому зведено до мінімуму ризик, що вказані забруднювачі можуть бути випадково введені у контейнер вказаним засобом для закриван ня, коли контейнер буде повторно закритий після першого використання Однак вказані контейнери досить дорогі у виробництві, оскільки потребують окремих форм для двох частин контейнера, які частини мусять далі бути складені після формування Звичайні контейнери, придатні для повторного закривання, виготовлені з пластмаси, для фармацевтичних, косметичних або інших продуктів, виготовляють також шляхом видування і(або) виливного формування монолітними, тобто, у цих контейнерах корпус формують монолітно з засобом для закривання, який пристосований для утримування контейнера закритим після його виготовлення і(або) для повторного закривання після використання Ці контейнери, без сумніву, дешевші у виробництві, ніж попередні, але вони спричиняють той недолік, що засіб для закривання мусить бути сформований назовні контейнера під час формування, через це частина вказаного засобу, яка має бути використана для повторного закривання контейнера після використання, залишається приступною для ЗОВНІШНІХ забруднювачів, які внаслідок цього можуть легко потрапити у контейнер, коли його повторно закривають після першого використання, і це особливо небезпечно, наприклад, у випадку фармацевтичних речовин Контейнер цього типу є предметом італійсько 57027 го патенту на корисну модель №199776, який розкриває одно- або багатодозовий контейнер для фармацевтичних продуктів, який включає в себе корпус, обладнаний нижнім отвором, який може бути запечатаний шляхом термічного з'єднання, і з верхньою шийкою, яка закрита у своїй верхній області засобом для закривання у формі стеблинки, сформованим монолітно із вказаною шийкою, і з закупорювачем, який обладнано засобом для затикання, щоб ним повторно закривати шийку контейнера після того, як його було відкрито шляхом відривання стеблинки, засіб для затикання сформований на тій частині вказаного закупорювача, яка обернена геть від шийки контейнера Формований контейнер, що має вже змонтований засіб для закривання наприкінці операції виливного формування, відомий з патента Великобританії №2001275 Ці ВІДОМІ аналоги піддаються значним поліпшенням щодо можливості виключення описаних вище недоліків Згідно ЗІ сказаним, необхідно вирішити проблему створення контейнера, який, після того, як його було відкрито, можна закрити повторно у такий спосіб, щоб звести до мінімуму ризик забруднення речовини, яку тримають у ньому, і який був би якомога простіший і дешевший у виробництві Інший аспект цієї проблеми - створити контейнер, яким не можна було б маніпулювати (тобто непомітно відкрити і знов закрити), не залишивши вказівок, що таке маніпулювання відбулося Цей винахід вирішує описану вище проблему тим, що пропонує контейнер, який включає в себе порожній корпус, обладнаний розподільним отвором, який можна заткнути за допомогою ВІДПОВІДНОГО ЗНІМНОГО засобу для закривання, що включає в себе закупорювальний засіб, який може бути спряжений зі вказаним отвором, вказаний засіб для закривання є монолітним з контейнером, який відрізняється тим, що вказаний закупорювальний засіб розташований на вказаному засобі для закривання, на тій частині вказаного засобу для закривання, яка спрямована до вказаного отвору Засіб для закривання може бути обладнаний засобом свідоцтва маніпулювання, пристосованим, щоб показувати, чи був контейнер відкритий і повторно закритий Згідно З ІНШИМ аспектом цього винаходу, описана вище технічна проблема вирішується прийняттям способу виготовлення контейнерів, який включає в себе формування порожнього корпуса, обладнаного розподільним отвором, який можна заткнути ВІДПОВІДНИМ знімним засобом для закривання, що включає в себе закупорювальний засіб, який може бути спряжений зі вказаним отвором, вказаний засіб для закривання сформований монолітно з контейнером, який відрізняється тим, що під час вказаного формування вказаний закупорювальний засіб виконують на вказаному засобі для закривання, на тій його стороні, яка спрямована до вказаного отвору, і тим, що наприкінці вказаного формування вказаний закупорювальний засіб спрягають зі вказаним отвором Переваги, що їх досягає цей винахід, такі рішуче зменшення ризику забруднення речовини, яку тримають у контейнері, коли вказаний контей 8 нер повторно закривають після використання, можливість просто і наглядно вказати на будь-яке маніпулювання з контейнером, просте виготовлення і легке користування Стислий опис креслень Деякі варіанти втілення цього винаходу проілюстровані, виключно для прикладу, на супровідних кресленнях, де фіг 1 являє собою частковий розріз кількох контейнерів, виконаних згідно з першим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 2 являє собою горизонтальну проекцію фіг 1, фіг 3 являє собою зображення, подібне до фіг 1, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 4 являє собою розріз у збільшеному масштабі частини контейнера, показаного на ф і г 1 , перед вставленням закупорювального засобу в отвір контейнера, фіг 5 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 4, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 6 являє собою зображення у збільшеному масштабі, подібне до фіг 5, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 7 являє собою частковий розріз кількох контейнерів, виконаних згідно з другим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 8 являє собою горизонтальну проекцію фіг 7, фіг 9 являє собою зображення, подібне до фіг 7, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 10 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 7, перед вставленням закупорювального засобу в отвір контейнера, фіг 11 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 10, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 12 являє собою зображення у збільшеному масштабі, подібне до фіг 1 1 , але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 13 являє собою частковий розріз кількох контейнерів, виконаних згідно з третім варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 14 являє собою горизонтальну проекцію фіг 13, фіг 15 являє собою зображення, подібне до фіг 13, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 16 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 13, перед вставленням закупорювального засобу в 57027 отвір контейнера, фіг 17 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 16, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 18 являє собою зображення у збільшеному масштабі, подібне до фіг 17, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 19 являє собою частковий розріз кількох контейнерів, виконаних згідно з четвертим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у І ВІДПОВІДНІ отвори контейнерів, фіг 20 являє собою горизонтальну проекцію фіг 19, фіг 21 являє собою зображення, подібне до фіг 19, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 22 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 19, перед вставленням закупорювального засобу в отвір контейнера, фіг 23 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 22, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 24 являє собою зображення у збільшеному масштабі, подібне до фіг 23, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 25 являє собою частковий розріз кількох контейнерів, виконаних згідно з п'ятим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 26 являє собою горизонтальну проекцію фіг 25, фіг 27 являє собою зображення, подібне до фіг 25, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 28 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 25, перед вставленням закупорювального засобу в отвір контейнера, фіг 29 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 28, але коли закупорювальний засіб вставлений в отвір контейнера, фіг ЗО являє собою зображення у збільшеному масштабі, подібне до фіг 29, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 31 являє собою частковий розріз кількох контейнерів, виконаних згідно з шостим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 32 являє собою горизонтальну проекцію фіг 31, фіг 33 являє собою зображення, подібне до фіг 31, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 34 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 31, перед вставленням закупорювального засобу в 10 отвір контейнера, фіг 35 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 34, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 36 являє собою зображення у збільшеному масштабі, подібне до фіг 35, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 37 являє собою частковий розріз кількох контейнерів, виконаних згідно з сьомим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 38 являє собою горизонтальну проекцію фіг 37, фіг 39 являє собою зображення, подібне до фіг 37, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 40 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 37, перед вставленням закупорювального засобу в отвір контейнера, фіг 41 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 40, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 42 являє собою зображення у збільшеному масштабі, подібне до фіг 40, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 43 являє собою частковий розріз кількох контейнерів, виконаних згідно з восьмим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 44 являє собою горизонтальну проекцію фіг 43, фіг 45 являє собою зображення, подібне до фіг 43, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 46 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 43, перед вставленням закупорювального засобу в отворі контейнера, фіг 47 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 46, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 48 являє собою розріз по площині XLVIIIXLVIII, показаній на фіг 46, фіг 49 являє собою розріз, подібний до фіг 48, але такий, що стосується іншого варіанту втілення контейнера, показаного на фіг 46, фіг 50 являє собою частковий розріз кількох контейнерів, виконаних згідно з дев'ятим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, причому права частина креслення показує інший варіант втілення вказаної дев'ятої версії, фіг 51 являє собою горизонтальну проекцію фіг 50, фіг 52 являє собою зображення, подібне до фіг 50, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, 11 фіг 53 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 50, перед вставленням закупорювального засобу в отвір контейнера, фіг 54 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 53, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 55 являє собою зображення у збільшеному масштабі, подібне до фіг 54, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 56 являє собою часткове зображення, подібне до фіг 54, але таке, що стосується іншого варіанту втілення, показаному у правій частині фіг 50, фіг 57 являє собою часткове зображення, подібне до фіг 56, яке ілюструє операцію відкривання контейнера, фіг 58 являє собою розріз контейнера за цим винаходом під час формування, який ілюструє стержень для формування корпуса контейнера, фіг 59 являє собою зображення виймання стержня з корпуса контейнера з одночасним вставленням закупорювального засобу в отвір контейнера, після формування контейнера за цим винаходом, фіг 60 і 61 являють собою зображення іншого способу вставлення закупорювального засобу в отвір контейнера після формування контейнера у формі, фіг 62 являє собою частковий розріз кількох контейнерів, виконаних згідно з десятим варіантом втілення цього винаходу, наприклад, пакета контейнерів у формі пляшечок, перед вставленням закупорювальних засобів у ВІДПОВІДНІ отвори контейнерів, фіг 63 являє собою горизонтальну проекцію фіг 62, фіг 64 являє собою зображення, подібне до фіг 62, на якому закупорювальні засоби вставлені у ВІДПОВІДНІ отвори контейнерів, фіг 65 являє собою розріз у збільшеному масштабі частини контейнера, показаного на фіг 62, перед вставленням закупорювального засобу в отвір контейнера, фіг 66 являє собою розріз у збільшеному масштабі тієї ж частини контейнера, що й на фіг 65, але коли закупорювальний засіб вставлений в отвір контейнера, фіг 67 являє собою зображення у збільшеному масштабі, подібне до фіг 66, але не розрізане, яке ілюструє операцію відкривання контейнера, фіг 68 і 69 ілюструють спосіб, у який вставляють закупорювальний засіб в отвір контейнера, показаного на фіг 60 і 6 1 , при різних варіантах втілення відривних елементів Варіанти виконання винаходу Фігури з 1 до 6, які відносяться до першого варіанту втілення контейнера за цим винаходом, показують кілька контейнерів 1 за цим винаходом, у формі пакета пляшечок, виготовлених з пластмаси, придатної для гарячого (термічного) з'єднання Контейнери 1 мають, на проміжній відстані між ВІДПОВІДНИМИ кінцями, з'єднувальні клапани З, які приєднані один до одного вздовж заздалегідь сформованих ЛІНІЙ злому 9 Клапани кінцевих кон 57027 12 тейнерів 1 з пакета пляшечок обладнані на своїх кінцях, що дивляться назовні від пакета, розширеннями 12а, які діють як своєрідні бампери, щоб запобігти перекриванню послідовних пакетів пляшечок під час маніпулювання ними у машинах для заповнення пляшечок і для пакування пакетів Кожний контейнер закінчується шийкою 5, яка має розподільний отвір 15, що його можна заткнути засобом для закривання, утвореним ручкою 4, наприклад, сформованою подібно до порожньої призми, яка з'єднана з шийкою 5 контейнера за допомогою деформівних стрічок 8, що закріплені до вказаної шийки вздовж заздалегідь сформованих ЛІНІЙ злому 14 3 одного боку ручки 4 виступає закупорювальний засіб 6, який спрямований до отвору 15 і обладнаний кільцевим розширенням 6а, яке пристосоване до того, щоб туго входити в отвір 15 контейнера 1 У денці ручки 4 влаштовано наскрізні прорізи 13 (див фіг 2), які виконані у такий спосіб, що центральна частина 12 денця ручки 4, від якої виступав елемент для закривання 6 приєднана до решти денця за допомогою ламких МІСТКІВ 7 Якщо контейнер виготовляють, наприклад, у формі пакета пляшечок, ручки 4 суміжних контейнерів приєднані одна до одної вздовж заздалегідь сформованих ЛІНІЙ злому 10 Ручки 4 кінцевих контейнерів 1 пакета пляшечок обладнані на своїх кінцях, що дивляться назовні від пакета, розширеннями 1 1 , які діють як своєрідні бампери, подібно до розширень 12а Контейнери 1 виготовляють, наприклад, шляхом виливання під тиском, монолітними з пристроєм для закривання Наприкінці процесу виливання той кінець контейнера, що розташований насупроти шийки 5, відкритий, щоб уможливити наступне заповнення контейнера Крім того, закупорювальний засіб 6 наприкінці операції виливання і, у будьякому випадку, поки стрічки 3 перебувають у недеформованому стані, розташований назовні отвору 15 контейнера Закупорювальний засіб 6 може бути вставлений в отвір 15 контейнера 1 під час виймання контейнера з форми (щодо цього див фіг 58 і 59) з використанням стержня 32, призначеного для формування корпуса 2 контейнера З цією метою стержень 32 обладнано виступом, який створює у закупорювальному засобі 6 порожнину 17 (див фіг 4), відкриту назовні, вказаний виступ обладнано канавкою для формування у вказаній порожнині 17 кільцевого буртика 16, який спрягається зі вказаною канавкою Наприкінці операції формування стержень 32, коли його виймають з контейнера 1, тягне закупорювальний засіб 6 разом з собою, завдяки спряженню з кільцевим буртиком 16 в отвір 15 контейнера 1, поки денце ручки 4 не упреться у край отвору 15 контейнера У цьому пункті стержень 32 від'єднується від кільцевого буртика 16 і може бути повністю вийнятий з корпуса 2 контейнера 1, тоді як закупорювальний засіб 6 залишається вставленим в отвір 15 Як альтернатива, закупорювальний засіб 6 може бути вставлений силою в отвір 15 шляхом прикладання до ручки 4 натискного зусилля, яке спрямоване до контейнера 1 У цьому випадку порожнина 17 елемента для закривання 6 не має 14 13 57027 кільцевого буртика 16, тому можливо вийняти лиз отвору 15 варний стержень 32 без втягування разом з ним Фігури з 13 до 18 ілюструють третій варіант закупорювального засобу 6 втілення контейнера за цим винаходом У цьому варіанті втілення пристрій для закривання контейЗакупорювальний засіб 6 може бути вставленера 1 не має стрічок 8 Крім того, коли формуний в отвір 15 контейнера 1 після витягання конвання закінчується, той кінець закупорювального тейнера 1 з форми, одночасно з перевіркою наявзасобу 6с, який спрямований до контейнера, знаності будь-яких мікроскопічних отворів або витоків ходиться на рівні отвору 15 і приєднаний до нього у контейнері (щодо цього див фіг 60 і 61) за допомогою ламких МІСТКІВ або вздовж заздалеЗ цією метою відкритий кінець контейнера 1 гідь сформованої лінії злому Нарешті, ручка 4 надягають з тугою посадкою на повітряний інжекпристрою для закривання обладнана денцем, яке тор 35 з ущільнювальною прокладкою 36, розтамає відривну центральну частину 12, як у першому шованою між низом контейнера 1 і інжектором варіанті втілення, показаному на фігурах з 1 до 6 Коли надягання контейнера 1 на інжектор 35 закінчене, натискач 34 штовхає ручку 4 до контейнера Вставлення закупорювального засобу 6с в 1, примушуючи закупорювальний засіб 6 увійти в отвір 15 відбувається так само, як описане вище, отвір 15 контейнера, далі у контейнер 1 подають переважно шляхом натискання на ручку 4 стиснене повітря, щоб виявити будь-які мікроскоЩоб відкрити контейнер, достатньо потягти і, пічні отвори або витоки можливо, покрутити ручку 4 у такий спосіб, щоб зламати містки 7 (див фіг 18) і нарешті витягти Коли перевірку наявності будь-яких мікроскозакупорювальний засіб 6с з отвору 15, утримуючи пічних отворів або витоків буде закінчено, контейцентральну частину 12 денця ручки 4, яка була нер 1 можна заповнити речовиною, яка має містивідокремлена від вказаної ручки завдяки руйнутися у ньому, і нарешті закривають відкритий ванню МІСТКІВ 7 кінець контейнера, наприклад, гарячим з'єднанням, вздовж лінії з'єднання 2а Тепер контейнер Фігури з 19 до 24 ілюструють четвертий варіготовий для пакування і продажу кінцевому спожиант втілення контейнера за цим винаходом вачеві Цей варіант втілення подібний до другого варіанту втілення, показаного на фігурах з 7 до 12, Під час вставлення закупорювального засобу від якого він відрізняється лише тим, що пристрій 6 в отвір 15 контейнера, стрічки 8 згинаються (див для закривання обладнаний закупорювальним фігЗ), однак без відокремлення від шийки 5 конзасобом 6с, кінець якого, спрямований до контейтейнера нера, наприкінці операції формування приєднано Стрічки 8 діють як печаті проти маніпулювандо отвору 15 за допомогою ламких МІСТКІВ або ня, оскільки будь-яка їх поломка вказує, що з конвздовж заздалегідь сформованої лінії злому тейнером маніпулювали Щоб відкрити контейнер, достатньо потягти і, можливо, покрутити ручку 4 у Фігури з 25 до ЗО ілюструють п'ятий варіант такий спосіб, щоб зламати містки 7 і відокремити втілення контейнера за цим винаходом, у якому стрічки 8 від шийки 5 (див фіг 6) і нарешті витягти ручка пристрою для закривання утворена клапазакупорювальний засіб 6 з отвору 15, утримуючи ном 20, від нижнього кінця якого відходять стрічки центральну частину 12 денця ручки 4, яка була 8 і закупорювальний засіб 6, 6Ь або 6с відокремлена від вказаної ручки завдяки руйнуЗакривання контейнера 1 після відливання йованню МІСТКІВ 7 го може відбутися, як то описане вище з посиланнями на фіг з 1 до 6, переважно шляхом приклаФігури з 7 до 12 ілюструють другий варіант дення до клапана 20 натискного зусилля, втілення контейнера за цим винаходом У цьому спрямованого до контейнера варіанті втілення закупорювальним засобам 6Ь надано такі розміри, що наприкінці операції форЩоб відкрити контейнер під час використання, мування і, у будь-якому випадку, поки стрічки 8 достатньо потягти клапан 20 (див фіг ЗО), відоперебувають у недеформованому стані, закупокремлюючи стрічки 8 від шийки 5 контейнера 1 і рювальні засоби 6Ь частково вставлені у отвори виймаючи закупорювальний засіб 6, 6Ь або 6с з 15 контейнерів 1 Крім того, закупорювальні засоотвору 15 би 6Ь можуть бути (не обов'язково) приєднані до Фігури з 31 до 36 ілюструють шостий варіант отворів 15 контейнерів 1 за допомогою ламких втілення контейнера за цим винаходом, який осоМІСТКІВ або вздовж заздалегідь сформованих ЛІНІЙ бливо пристосований для випадку контейнерів 1, злому Нарешті, ручка 4 обладнана суцільним виконаних у формі пакета пляшечок денцем 19, тобто денцем без відривних частин У цьому варіанті втілення закупорювальний засіб 21 кожного контейнера 1 обладнаний у верхФормування контейнера 1 і вставлення закуній області розширенням 22, яке, наприклад, диспорювальних засобів 6Ь у отвори 15 контейнерів коподібне за формою і у поперечнику більше, ніж відбуваються так само, як описане вище шийка 5 контейнера Це розширення 22 має, на Той факт, що закупорювальні засоби 6Ь частпротилежному боці від закупорювального засобу ково вставлені у отвори 15 контейнерів 1, коли 21, принаймні один з'єднувальний язичок 24, який стрічки 8 перебувають у недеформованому стані, закріплено до клапана 23, що взаємно поєднує всі робить неможливим виймання закупорювальних з'єднувальні язички 24 контейнерів пакета засобів 6Ь з отворів 15 контейнерів 1 без відокремлення стрічок 8 від шийок 5 Під час формування закупорювальний засіб 21 приєднаний до отвору 15 ВІДПОВІДНОГО контейнера Щоб відкрити контейнер 1, достатньо потягти 1 за допомогою ламких МІСТКІВ 18 або вздовж заручку 4 пристрою для закривання, викликавши тим здалегідь сформованої лінії злому 18а відокремлення стрічок 8 від шийки 5 контейнера і одночасне виймання закупорювального засобу 6Ь Щоб закрити контейнери 1 пакета після фор 15 57027 мування їх, достатньо прикласти до клапана 23 натискне зусилля, спрямоване до контейнера, викликавши тим вставлення за тугою посадкою закупорювальних засобів 21 у ВІДПОВІДНІ отвори 15 контейнерів 1 після зламування МІСТКІВ 18 або заздалегідь сформованої лінії злому 18а Щоб відкрити контейнер 1, його відокремлюють від пакета, відриваючи від суміжного контейнера вздовж заздалегідь сформованої лінії злому 9, і відривають язичок 24, щоб відокремити його від клапана 23, на закінчення виймають закупорювальний засіб 2 1 , потягнувши за розширення 22 Фігури з 37 до 42 ілюструють сьомий варіант втілення контейнера за цим винаходом, який також особливо пристосований для випадку контейнерів 1, виконаних у формі пакета пляшечок Цей варіант втілення відрізняється від попереднього тим, що для кожного контейнера 1 від клапана 23 відходить пара стрічок 8, які закріплені до шийки 5 ВІДПОВІДНОГО контейнера 1 вздовж заздалегідь сформованих ЛІНІЙ злому 14 Закупорювальний засіб 21Ь, подібний до закупорювального засобу 6Ь, має далі такі розміри, що наприкінці операції формування і, у будь-якому випадку, поки стрічки 8 перебувають у недеформованому стані, він частково вставлений в отвір 15 контейнера 1 Стрічки 8 діють як печаті проти маніпулювання, оскільки стрічки 8 відокремлюються, якщо хтось спробує вийняти закупорювальні засоби 21 b з ВІДПОВІДНИХ контейнерів 1 після того, як вони були вставлені з тугою посадкою у отвори 15 вказаних контейнерів Фігури з 43 до 49 ілюструють восьмий варіант втілення контейнера 1 за цим винаходом Цей варіант втілення подібний до третього варіанту втілення, показаного на фігурах з 13 до 18, і відрізняється від нього лише тим, що ручка пристрою для закривання виконана у формі клапана 20 Фігури з 50 до 57 ілюструють дев'ятий варіант втілення контейнера за цим винаходом, який також особливо пристосований для випадку контейнерів 1, виконаних у формі пакета пляшечок У цьому варіанті втілення закупорювальний засіб 25 кожного контейнера 1 обладнаний у верхній області розширенням 22, 22а, яке, наприклад, дископодібне за формою і закріплене принаймні одним з'єднувальним язичком 24 до клапана 23, що взаємно поєднує всі закупорювальні засоби контейнерів, які складають пакет Закупорювальний засіб 25 утворений циліндричним тілом, яке закінчується, на вершечку, спрямованому до контейнера 1, парою клиноподібних виступів 28, розділених пазом 29 Усередині шийки 5 контейнера виконано дві взаємно протилежних виступи ЗО, яким надано форму кільцевого сектора, і дві КОНІЧНІ частини поверхні 3 1 , які взаємно протилежні і зміщені на 90° відносно виступів ЗО Вершину конуса вказаних конічних частин поверхні спрямовано до отвору 15 контейнера 1 Під час вставлення до отвору 15 контейнера 1 закупорювальний засіб 25 розміщується у такий спосіб, що виступи 28 спрягаються, шляхом зчеплення з підрізом, з виступами ЗО усередині шийки 5 завдяки цьому закупорювальний засіб 25 неможливо вийняти з отвору 15, просто потягнувши 16 У першій варіації цього варіанту втілення контейнера 1 для кожного контейнера 1 від клапана 23 відходить пара стрічок 8, які закріплені до шийки 5 ВІДПОВІДНОГО контейнера 1 вздовж заздалегідь сформованих ЛІНІЙ злому 14 У другій варіації цього варіанту втілення пари стрічок 26, які закріплені до шийки 5 ВІДПОВІДНОГО контейнера 1 вздовж заздалегідь сформованих ЛІНІЙ злому 27, йдуть від кожного розширення 22а ВІДПОВІДНОГО закупорювального засобу Щоб вставити закупорювальні засоби 25 у отвори 15 ВІДПОВІДНИХ контейнерів 1 після формування пакета контейнерів, достатньо натиснути ні клапан 23 у бік контейнерів 1 При такому натисканні виступи 28 закупорювального засобу 25 деформуються, зближуючись навзаєм завдяки наявності паза 29, і через це можуть бути вставлені в отвір 15 і проштовхнуті усередину шийки 5, поки не защепнуться, шляхом зчеплення з підрізом, з ВІДПОВІДНИМИ виступами ЗО (див фіг 56) Щоб вийняти закупорювальний засіб 25 з отвору 15 контейнера 1, перш за все необхідно відокремити цей контейнер від суміжного контейнера, відірвавши його від вказаного суміжного контейнера вздовж заздалегідь сформованої лінії злому 9, і розірвати язичок 24, щоб відокремити контейнер від клапана 23 Потім закупорювальний засіб 25 повертають на 90°, спричинюючи тим відокремлення стрічок 8 і 26 і переміщення виступів 28 до конічних частин поверхні 31 У цьому пункті можна вийняти закупорювальний засіб 25, потягнувши за розширення 22, 22а, виступи 28 будуть пересуватися (ковзати) вздовж вказаних конічних поверхонь, аж поки закупорювальний засіб 25 не буде вийнятий з отвору 15 контейнера Фігури з 62 до 65 ілюструють десятий варіант втілення контейнера за цим винаходом, у якому деформівні стрічки 8 мають, у проміжній позиції, ВІДПОВІДНІ заглиблення 37 Під час вставлення закупорювального засобу 6 у контейнерний отвір 15 ці заглиблення 37 утворюють зони локалізованої деформації, які дозволяють стрічкам 8 згинатися легше, уникаючи відокремлення від контейнерної шийки 5 В подальшому у ці зони локалізованої деформації 37 вставляють блокувальні елементи 38, наприклад, приварний лицювальний матеріал Крім того, поблизу заглиблень 37 стрічки 8 можуть із ВИГІДНІСТЮ мати місцеві стовщення 39, у такий спосіб, щоб полегшити, шляхом додання матеріалу, операції приварювання 38 Операція вставлення блокувальних елементів 38 може бути виконана після того, як контейнер 1 витягнутий з ливарної форми, одночасно з перевіркою наявності можливих витоків або мікроскопічних отворів у контейнері (див фіг 68 і 69) Наявність блокувальних елементів 38 надає стрічкам 8 жорсткості, і тому вони діють як додаткові печаті проти маніпулювання, оскільки, запобігаючи еластичному деформуванню, не дають змоги маніпулювати з контейнером без порушення стрічок 8 У практичному виконанні винаходу матеріали, розміри і деталі конструкції можуть відрізнятися від наведених тут, але бути технічно еквівалентними і тому залишатися у межах області винаходу, 17 визначених пунісгами формули винаходу 18 57027 •її 7 1 2 7 f 10 ) 10 Fig 4 Fig. 5 4 Ю 57027 19 20 19 f 10 10 4 10 Fig. 7 Fin D 19 f 10 1 10 4 10 19 Fig. 9 Fig. Fig- U 10 4 57027 21 22 7 j 2 7 4 1 0 1 10 4 10 10 4 -11 6 П с fc 5 I И 3 I \-5 -12Q ^ Fig. ІЗ Fig. 12 IT 6 c v із 7 о 7 із 7 із ? із 12о—-JT Г ± 2 o 1a 2 A 2 6 F j g _ 7 17 fig. 16 •1 1 Fig. 17 i 5 7 ^ - 2a -2a 23 57027 24 Fig. 19 h-n чд. 22 Fig. 23 25 26 57027 2 0 5 2 1 2 J 2 0 0 0 0 И-5 M-5 M-5 И5 Fig. 25 Fig. 24 20 10 ] 10 20 10 Fig. 27 ig. 29 24 F i g . 30 Fig. Зі 20 f 2a f 2a 27 22 57027 22 22 23 22 28 J — - 1о 2 22 П—41 Vo \o 1.О Fig. 32 2 2 2 23 2 2 2 4 2 4 2 4 2 „ггЖЛ По. 36 2 2 2 2 3 2 2 2 2 2 11 Fig. ( 1А і і 2 2 U F i g . 37 24 2 2 ) І 24 23 22 24 22 Li с 2 4 і 22 24 і і 11 29 57027 Fig. 41 Fig- 43 20 5 25 ,2 5 ІО2 5 10 20 57027 32 17 Fig. 22a 24 22a 24 49 Fig. 48 24 11 22o 22p 22a 22a 22 22 її Fig. 50 24 2 / 23 24 F i g . 51 24 22 24 ?2 I / Fig. 52 F i g . 54 Fig. 55 2 2 33 34 57027 23 Fig. 57 Fig. 56 3 2 Fig. 58 Fig. 59 35 57027 36 Fig. 61 Fig. 60 20 10 20 10 20 4 ,20_ 20 11 t 2 ? 10 ? 5 m } 5 i 0 ? ? 10 ? 5 1120 Рїд.бг 20 20 20 Fig.63 20 10 20 1 20 1 20 10 20 0 0 і \ \ \_ ! і ! \ L 11 Fig.65 2a 20 37 38 57027 Fig. Fig.67 -34 Fig.68 Комп'ютерна верстка М Мацело Fig.69 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
