Клеєна двотаврова дерев’яна балка

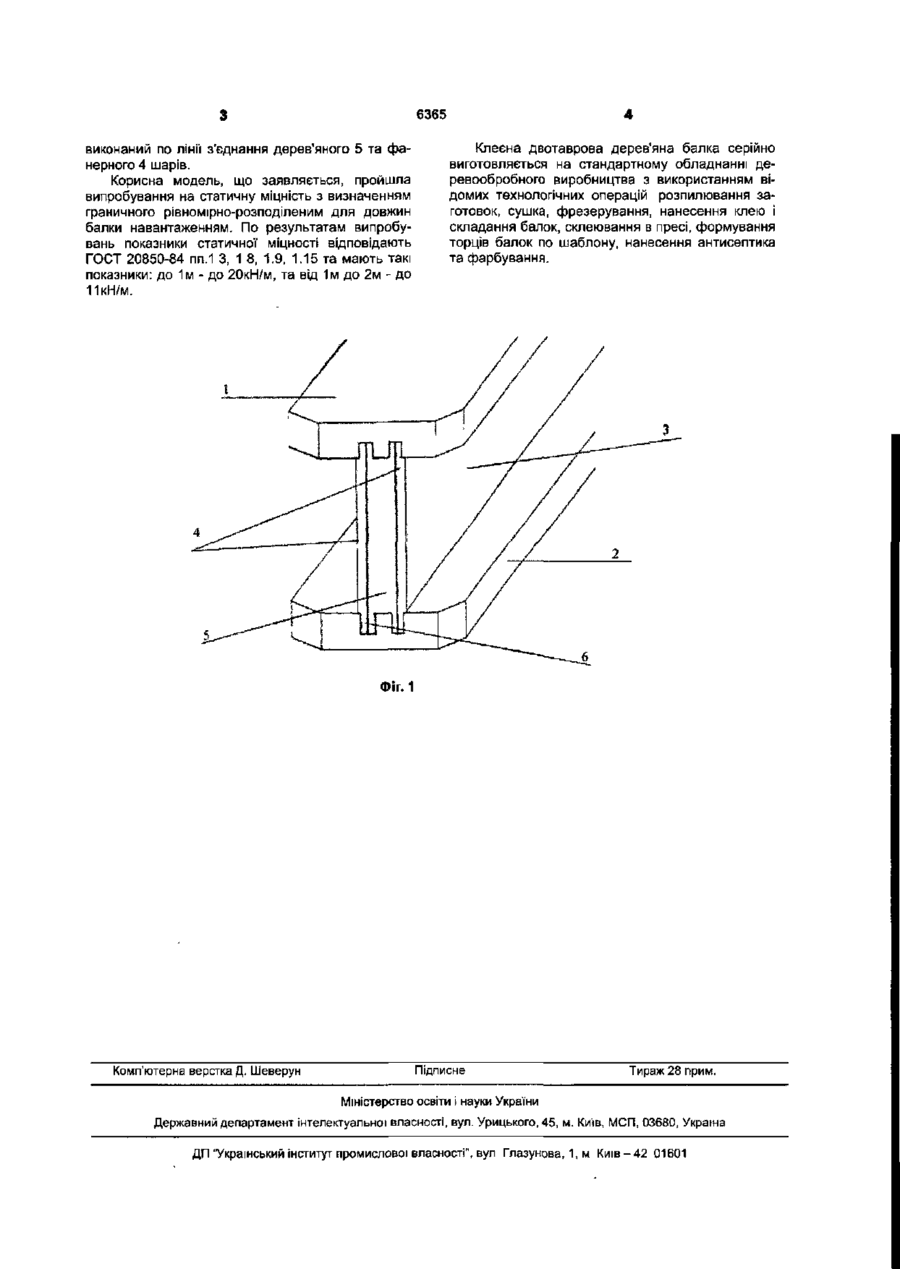

Клеєна двотаврова дерев'яна балка, що складається з верхньої та нижньої дерев'яних полиць, між якими розташована плоска опорна стінка, в якій верхня та нижня полиці з'єднані з бічними ре брами опорної стінки по типу прямокутного подвійного "шип-паза" за допомогою клею, яка відрізняється тим, що плоска опорна стінка виконана з трьох рівних за довжиною склеєних між собою шарів опорних елементів, два з яких є листами фанери, а третій - дерев'яний, при цьому дерев'яний шар опорної стінки розташований між двома фанерними шарами, і при цьому "шип" опорної стінки виконаний по лінії з'єднання дерев'яного та фанерного шарів Корисна модель, що заявляється, відноситься до будівництва, а саме до елементів будівельних конструкцій і може бути використана у якості опорних елементів опалубок балкового перекриття, підлог монолітного будівництва. Відома клеєна двотаврова дерев'яна балка [патент України №2456U від 15 04 2004], яка містить плоску опорну стінку та жорстко з'єднані з нею з допомогою клею верхню і нижню полиці. Плоска опорна стінка виконана щонайменше з двох склеєних поміж собою шарів опорних елементів. Опорні елементи виконані з фанери. При цьому суміжні шари опорних елементів розміщені відносно один одного зі зміщенням у поздовжньому напрямку. Верхня та нижня полиці з'єднані з опорною стінкою по типу "шип-паз". Недоліком відомої балки є низька міцність з'єднання суміжних шарів опорних елементів, що розміщені відносно один одного зі зміщенням у поздовжньому напрямку. Це також призводить до не можливості виконання балки довжиною понад 1,5м. Задачею, що покладена в основу конструктивного рішення корисної моделі, є забезпечення високих показників статичної міцності і, як наслідок, навантажувальної здатності, надійності та довговічності балок при виконанні балок довжиною від 1,45м до 5,9м. Ця задача вирішується тим, що у клеєній двотавровій дерев'яній балці, яка містить плоску опорну стінку та жорстко з'єднані з нею з допомогою клею верхню і нижню полиці, відповідно до техніч ного рішення плоска опорна стінка виконана з трьох рівних за довжиною склеєних поміж собою шарів опорних елементів, два з яких - є листами фанери, а третій - дерев'яний. При цьому дерев'яний шар опорної стінки розташований поміж двома фанерними шарами З'єднання верхньої та нижньої полиці з опорною стінкою виконано по типу подвійного "шип-паз", при цьому "шип" опорної стінки виконаний по лінії з'єднання дерев'яного та фанерного шарів. При цьому з'єднання "шип-паз" виконано прямокутним у перетині, що є оптимальним варіантом надійного скріплення складових частин балки. Виконання тришарової опорної стінки з .двошаровим шипом" дає можливість виконання балки довжиною до 5,9м з граничним навантаженням рівномірно-розподіленим для довжини балки до 1 м - до 20кН/м, та від 1 м до 2м - до 11 кН/м. Конструкція балки наведена на кресленнях Фіг.1. - клеєна двотаврова дерев'яна балка; На Фіг.1 зображено клеєну двотаврову дерев'яну балку, що складається з верхньої 1 та нижньої 2 дерев'яних полиць, між якими розташована плоска опорна стінка 3, що складена з трьох рівних за довжиною склеєних поміж собою шарів опорних елементів, два з яких - є листами фанери 4, а третій - дерев'яний 5. При цьому дерев'яний шар 5 опорної стінки 3 розташований поміж двома фанерними шарами 4 Верхня 1 та нижня 2 полиці з'єднані з бічними ребрами опорної стінки 3 по типу прямокутного подвійного "шип-пазу" 6 за допомогою клею. При цьому "шип" опорної стінки З (21)20040605082 (22) 29.06.2004 (24) 16.05.2005 (46) 16.05.2005, Бюл. №5, 2005р. (72) Вапельник Руслан Анатолійович (73) Вапельник Руслан Анатолійович ю (О со со 6365 Клеєна двотаврова дерев'яна балка серійно виготовляється на стандартному обладнанні деревообробного виробництва з використанням відомих технологічних операцій розпилювання заготовок, сушка, фрезерування, нанесення клею і складання балок, склеювання в пресі, формування торців балок по шаблону, нанесення антисептика та фарбування. виконаний по лінії з'єднання дерев'яного 5 та фанерного 4 шарів. Корисна модель, що заявляється, пройшла випробування на статичну міцність з визначенням граничного рівномірно-розподіленим для довжин балки навантаженням. По результатам випробувань показники статичної міцності відповідають ГОСТ 20850-84 пп.1 3, 1 8, 1.9, 1.15 та мають такі показники: до 1м - до 20кН/м, та від 1м до 2м - до ПкН/м. Фіг. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42 01601
