Жниварка валкова причіпна широкозахватна

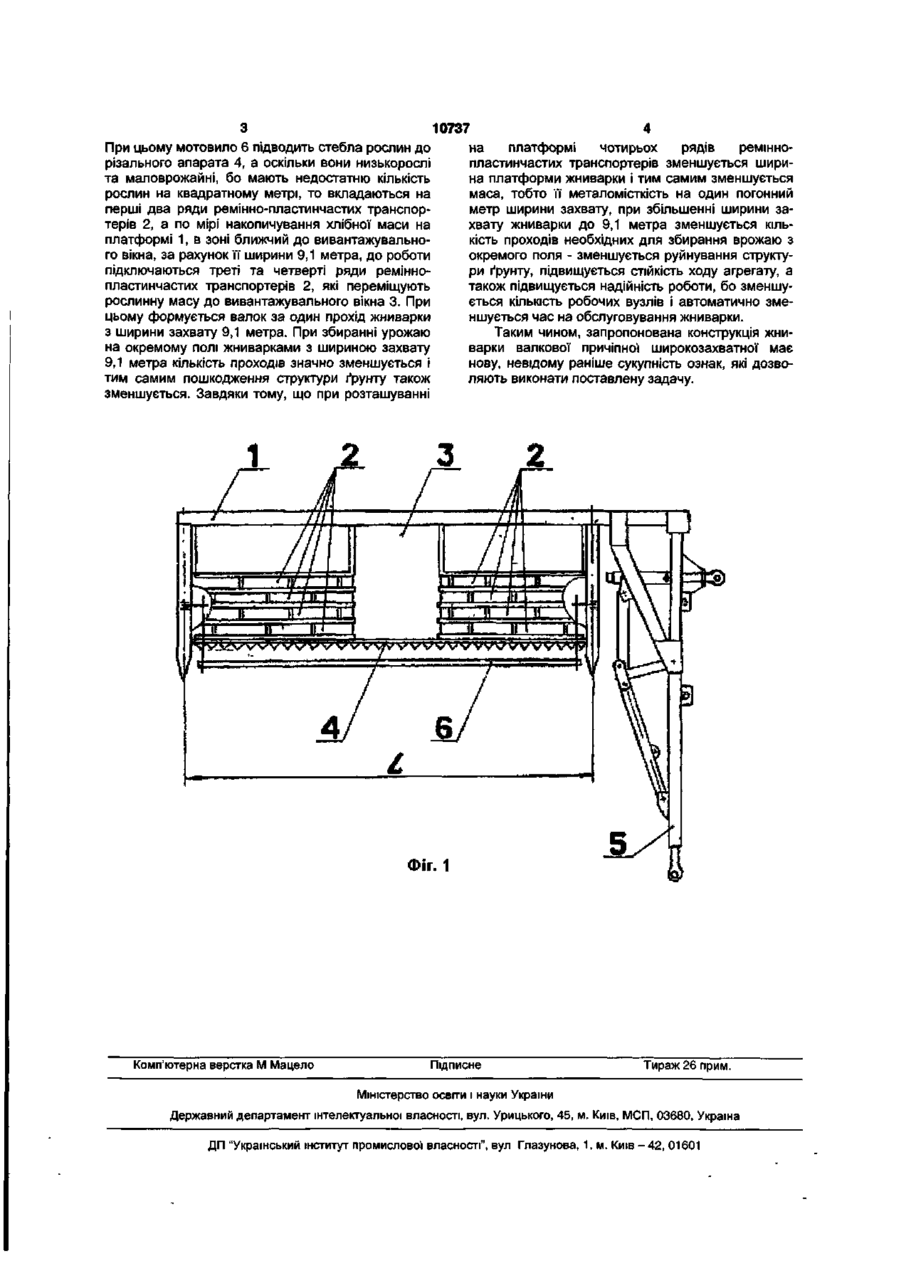

Жниварка валкова причіпна широкозахватна, що містить платформу, ремінно-пластинчасті транспортери, сницю, різальний апарат, мотовило, приводи усіх робочих органів, яка відрізняється тим, що ширина платформи зменшена за рахунок застосування чотирьох рядів реміннопластинчастих транспортерів, а також підвищена ширина захвату жниварки L і становить більше 8м. Корисна модель належить до сільськогосподарського машинобудування, зокрема до жниварок валкових причіпних, які мають ширину захвату більше 8 метрів. Найближчими до заявленого об'єкту аналогами по технічній суті є жниварка валкова причіпна ЖВП-6 [див. "Технічний опис та інструкцію по експлуатації", м. Бердянськ, 1991р.] та жниварка валкова причіпна ЖВП-6,4 (ЖВП-7,6) [див. Патент на промисловий зразок №5877 1503], на платформі яких розташовані по п'ять рядів лівого та правого ремінно-пластинчастих транспортерів. Ці жниварки застосовуються в сільськогосподарському виробництві при роздільному способі збирання зернових колосових культур у всіх грунтовокліматичних зонах України та країн СНД. Недоліком цих жниварок при збиранні низькоурожайних і низькорослих зернових колосових культур є те, що п'ятий ряд ремінно-пластинчастих транспортерів, рахуючи від різального апарата, зовсім не приймає участі у переміщенні по платформі рослинної маси до вивантажувального вікна, тобто ширина платформи жниварки використовується від 40 до 70 відсотків. А це означає, що переміщується по полю надлишкова вага, що позначається на пошкоджені структури ґрунту, а також на стійкості ходу агрегату. В основу корисної моделі поставлена задача удосконалити жниварку валкову причіпну таким чином, щоб при збиранні культур у грунтовокліматичних зонах з низькою урожайністю та низькорослими культурами жниварка при збиранні урожаю менше руйнувала структуру ґрунту і в той же час формувала належний валок для підбирачів зернозбиральних комбайнів. Поставлена задача вирішується тим, що ширина платформи зменшена на 20 відсотків і з конструкції виключений п'ятий ряд реміннопластинчастих транспортерів, тобто конструкція ремінно-пластинчастих транспортерів складається з чотирьох рядів, а ширина захвату жниварки зростає і становить 9,1 метра. Завдяки тому, що ширина платформи жниварки зменшена і ремінно-пластинчастий транспортер складається з чотирьох рядів, замість п'яти, зменшується металомісткість конструкції жниварки в розрахунку на один погонний метр ширини захвату жниварки; таким чином жниварка менше руйнує структуру ґрунту при виконанні технологічного процесу. Зменшення кількості рядів реміннопластинчастих транспортерів спрощує конструкцію жниварки і тим самим підвищує її надійність. В подальшому корисна модель пояснюється кресленням. На Фіг.1 зображена схема жниварки валкової причіпної широкозахватної. Жниварка валкова причіпна широкозахватна складається з: платформи 1 шириною захвату рівною 9,1 метра, на якій розташовані чотири ряди ремінно-пластинчастих транспортерів 2; вивантажувального вікна 3; різального апарата 4; сниці 5, якою жниварка з'єднується з транспортним засобом; мотовила 6. Жниварка працює наступним чином. При русі жниварки по полю у робочому положенні вона з'єднується з транспортним засобом. (24) 15.11.2005 (46) 15.11.2005, Бюл. № 1 1 , 2005 р. (72) Агапов Микола Димитрович, Кумпан Віктор Карпович, Павлик Володимир Іванович, Пейчев Савелій Васильович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КОНСТРУКТОРСЬКЕ БЮРО "БЕРДЯНСЬКСІЛЬМАШ" СО О) При цьому мотовило 6 підводить стебла рослин до різального апарата 4, а оскільки вони низькорослі та маловрожайні, бо мають недостатню кількість рослин на квадратному метрі, то вкладаються на перші два ряди ремінно-пластинчастих транспортерів 2, а по мірі накопичування хлібної маси на платформі 1, в зоні ближчий до вивантажувального вікна, за рахунок її ширини 9,1 метра, до роботи підключаються треті та четверті ряди реміннопластинчастих транспортерів 2, які переміщують рослинну масу до вивантажувального вікна 3. При цьому формується валок за один прохід жниварки з ширини захвату 9,1 метра. При збиранні урожаю на окремому полі жниварками з шириною захвату 9,1 метра кількість проходів значно зменшується і тим самим пошкодження структури ґрунту також зменшується. Завдяки тому, що при розташуванні 10737 на платформі чотирьох рядів реміннопластинчастих транспортерів зменшується ширина платформи жниварки і тим самим зменшується маса, тобто її металомісткість на один погонний метр ширини захвату, при збільшенні ширини захвату жниварки до 9,1метра зменшується кількість проходів необхідних для збирання врожаю з окремого поля - зменшується руйнування структури ґрунту, підвищується стійкість ходу агрегату, а також підвищується надійність роботи, бо зменшується кількість робочих вузлів і автоматично зменшується час на обслуговування жниварки. Таким чином, запропонована конструкція жниварки валкової причіпної широкозахватної має нову, невідому раніше сукупність ознак, які дозволяють виконати поставлену задачу. 1 Фіг. 1 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислово) власності", вул Глазунова, 1, м. К и ї в - 4 2 , 01601
