Асинхронна електрична машина зі ступенем захисту ip44
Номер патенту: 10425
Опубліковано: 15.11.2005
Автори: Зелений Микола Іванович, Якимчук Георгій Сергійович, Китаєв Олександр Васильович
Формула / Реферат
Асинхронна електрична машина зі ступенем захисту ІР44, що містить корпус з лапами, ребрами охолодження, рим-болтом і клемною колодкою, осердя, статор з обмоткою, ротор з вентиляційними отворами та короткозамкненою обмоткою, вал, на якому закріплений ротор і додатковий вентилятор, передню і задню кришки з підшипниковими вузлами, яка відрізняється тим, що між корпусом і статором введені вентиляційні щілини, а в корпус вварені радіатори трубчастого типу, що сполучені із внутрішнім робочим простором машини, обмотка ротора зчленована в єдине ціле з однією крильчаткою, додатковий вентилятор виконаний з одностороннім розташуванням лопатей, а корпус обладнаний глухими кришками для герметизації робочого простору.

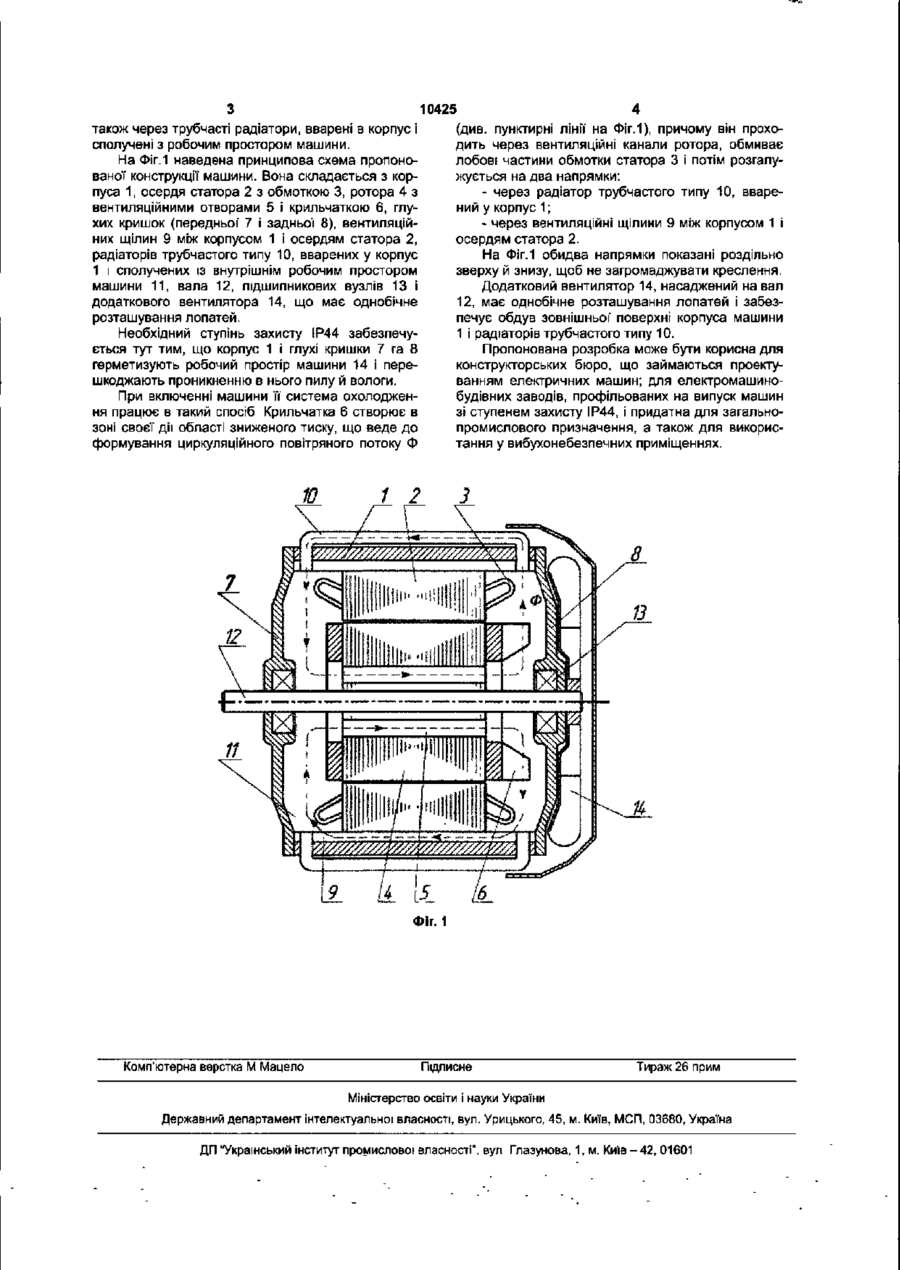

Текст
Асинхронна електрична машина зі ступенем захисту ІР44, що містить корпус з лапами, ребрами охолодження, рим-болтом і клемною колодкою, осердя, статор з обмоткою, ротор з вентиляційни Корисна модель відноситься до електротехніки, а саме до асинхронних електричних машин зі ступенем захисту ІР44. Відома асинхронна електрична машина зі ступенем захисту ІР44 [див. Довідник "Асинхронные двигатели серии 4А", автори: А.Э. Кравчик, М.М. Шлаф, В.И. Афонин, Э.А. Соболенко - М.: Энергоиздат , 1982, с.16 или книгу под ред. И.П. Копылова "Проектирование электрических машин". М.: Энергия, 1980, с.158], що містить корпус з лапами, ребрами охолодження, рим-болтом і клемною колодкою; осердя статора з обмоткою; ротор з вентиляційними отворами й короткозамкненою обмоткою, що виконана як єдине ціле з двома крильчатками по торцях осердя; вал, на якому закріплений ротор і додатковий вентилятор із двостороннім розташуванням лопатей; елементи герметизації робочого простору машини на основі використання лабіринтних ущільнень; передню й задню кришки з підшипниковими вузлами, а також із жалюзями й отворами для забору й відводу повітря навколишнього середовища. Недолік зазначеною прототипу полягає в тому, що виготовлення такої' конструкції' машини пов'язане з великими труднощами технологічного й виробничого порядку, її система охолодження внутрішнього робочого простору діє неефективно, а при експлуатації виробу можлива відмова в роботі лабіринтних ущільнень Завдання корисної моделі полягає в тому, щоб створити асинхронну електричну машину зі ступе ми отворами та короткозамкненою обмоткою, вал, на якому закріплений ротор і додатковий вентилятор, передню і задню кришки з підшипниковими вузлами, яка відрізняється тим, що між корпусом і статором введені вентиляційні щілини, а в корпус вварені радіатори трубчастого типу, що сполучені із внутрішнім робочим простором машини, обмотка ротора зчленована в єдине ціле з однією крильчаткою, додатковий вентилятор виконаний з одностороннім розташуванням лопатей, а корпус обладнаний глухими кришками для герметизації робочого простору. нем захисту ІР44, конструктивні особливості якої забезпечили б можливість підвищення ефективності роботи системи охолодження внутрішньою робочого простору машини при спрощенні конструкції. Це досягається тим, ідо асинхронна електрична машина зі ступенем захисту ІР44, що містить корпус з лапами, ребрами охолодження, римболтом і клемною колодкою, осердя статора з обмоткою, ротор з вентиляційними отворами й короткозамкненою обмоткою, вал, на якому закріплений ротор і додатковий вентилятор, передню й задню кришки з підшипниковими вузлами, має між корпусом і осердям статора вентиляційні щілини, а в корпус вварені радіатори трубчастого типу, сполучені із внутрішнім робочим простором машини, обмотка ротора, зчленована в єдине ціле з однією крильчаткою, додатковий вентилятор, виконаний з однобічним розташуванням лопатей, а корпус обладнаний глухими кришками для герметизації робочого простору. На відміну від прототипу, де ступінь захисту ІР44 забезпечена невиправдано складним чином і привела до істотного погіршення умов охолодження внутрішнього робочою простору машини, відповідно до винаходу те ж завдання вирішене шляхом Істотного спрощення конструкції, одночасно досягнуто ефект поліпшення умов охолодження робочого простору машини за рахунок циркуляції повітря, що нагнітається крильчаткою ротора, через вентиляційні щілини між корпусом і осердям статора, а ю CM о> також через трубчасті радіатори, вварені в корпус і сполучені з робочим простором машини. На Фіг.1 наведена принципова схема пропонованої конструкції машини. Вона складається з корпуса 1, осердя статора 2 з обмоткою 3, ротора 4 з вентиляційними отворами 5 і крильчаткою 6, глухих кришок (передньої' 7 і задньої 8), вентиляційних щілин 9 між корпусом 1 і осердям статора 2, радіаторів трубчастого типу 10, вварених у корпус 1 і сполучених із внутрішнім робочим простором машини 11, вала 12, підшипникових вузлів 13 і додаткового вентилятора 14, що має однобічне розташування лопатей. Необхідний ступінь захисту ІР44 забезпечується тут тим, що корпус 1 І глухі кришки 7 га 8 герметизують робочий простір машини 14 і перешкоджають проникненню в нього пилу й вологи. При включенні машини її система охолодження працює в такий спосіб Крильчатка 6 створює в зоні своєї дії області зниженого тиску, що веде до формування циркуляційного повітряного потоку Ф 10425 (див. пунктирні піни на Фіг. 1), причому він проходить через вентиляційні канали ротора, обмиває лобові частини обмотки статора 3 і потім розгалужується на два напрямки: - через радіатор трубчастого типу 10, вварений у корпус 1; - через вентиляційні щілини 9 між корпусом 1 і осердям статора 2. На Фіг.1 обидва напрямки показані роздільно зверху й знизу, щоб не загромаджувати креслення. Додатковий вентилятор 14, насаджений на вал 12, має однобічне розташування лопатей і забезпечує обдув зовнішньої' поверхні корпуса машини 1 і радіаторів трубчастого типу 10. Пропонована розробка може бути корисна для конструкторських бюро, що займаються проектуванням електричних машин; для електромашинобудівних заводів, профільованих на випуск машин зі ступенем захисту ІР44, і придатна для загальнопромислового призначення, а також для використання у вибухонебезпечних приміщеннях. 1 2 З Фіг. 1 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAsynchronous electric machine of the ip44 protection category
Автори англійськоюZelenyi Mykola Ivanovych, Kytaiev Oleksandr Vasyliovych, Yakymchuk Heorgii Serhiiovych
Назва патенту російськоюАсинхронная электрическая машина с категорией защиты ip44
Автори російськоюЗеленый Николай Иванович, Китаев Александр Васильевич, Якимчук Георгий Сергеевич
МПК / Мітки
МПК: H02K 17/02
Мітки: електрична, ступенем, машина, захисту, асинхронна
