Пристрій для калібровки циліндричних горловин заготовок, виготовлених із зварених штампованих матеріалів

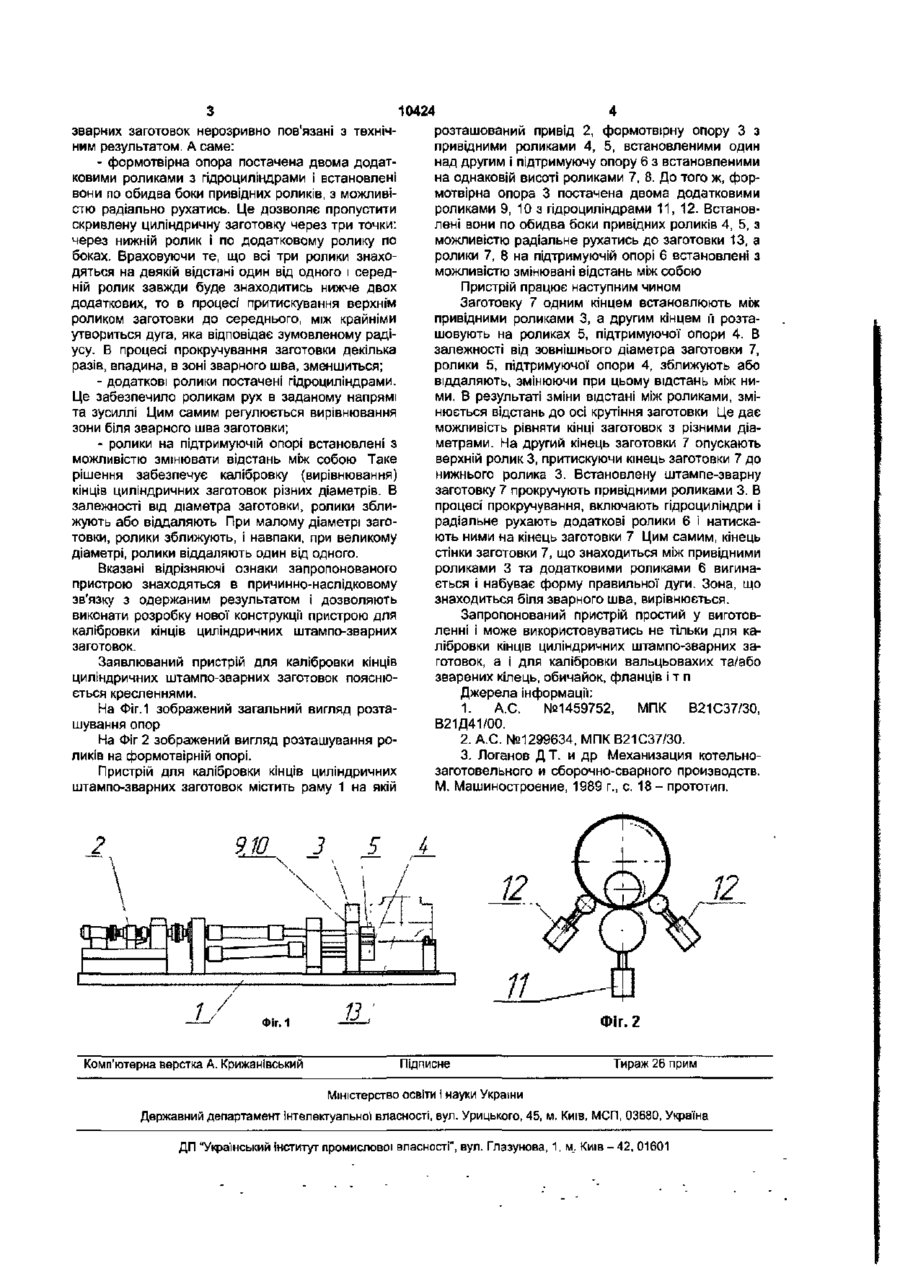

Пристрій для калібровки кінців циліндричних виготовлених із зварених штампованих матеріалів, що містить раму, на якій розташований привід, формотворну опору з привідними роликами, встановленими один над другим, і підтримуючу опору з встановленими на однаковій висоті роликами, який відрізняється тим, що формотвірна опора має два додаткових ролики з гідроциліндрами, і встановлені вони по обидва боки привідних роликів, з можливістю радіально рухатись, а ролики на підтримуючій опорі встановлені з можливістю змінювати відстань між собою. Пристрій для калібровки кінців циліндричних штампо-зварних заготовок належить до галузі машинобудування, а саме до виготовлення штампозварних апаратів або арматури, що працюють під тиском. Відомий спосіб калібрування зварних труб [1], який полягає в обрізанні кінців труб під кутом 2-4° та їх розширення. Вказаний спосіб ефективний при калібруванні циліндричних заготовок малих діаметрів. Для заготовок з великими діаметрами цей спосіб непридатний. Відома машина для ротаційного формотворення і калібровки кільцевих деталей [2], вона складається з корпуса, змонтованих в ньому роликів, з можливістю радіального переміщення Ролики розміщені рівномірно по колу. Зовні стінки заготовки, проти раніше вказаних роликів розташовані зовнішні калібруючі ролики. Недоліком цієї машини є її значна металоємність та складність її виготовлення. Відомий станок для відбортовки обичайок [3], що має раму, на якій встановлені дві опори з роликами. На одній з опор ролики розташовані один над другим і - зв'язані вони з приводом На, другій опорі ролики розташовані на одній висоті Окрім того, станок забезпечений поворотною платформою з гідроциліндром для її повороту і пневмопритискувачем Призначення данного станка - проводити від бортовку в раніше зварених і сформованих по правильному колу обичайок. Виконувати калібровку кінців циліндричних штампо-зварних заготовок з додатковою горловиною неможливо Крім того, після зварювання штампо-зварних заготовок з двох половин, особливо виготовлених з великою товщиною стінки 16мм і більше, обичайки виходять викривленими. Зварні шви, в перегині, втягнуті в середину обичайки Такі нерівності на циліндричній стінці виправити неможливо. Для усунення указаних недоліків, поставлена задача, створити пристрій для калібровки кінців циліндричних штампо-зварних заготовок, шляхом удосконалення відомого станка Для вирішення поставленої задачі запропонований пристрій, що містить раму на якій розташований привід, формотвірну опору з привідними роликами, встановленими один над другим І підтримуючу опору з встановленими на однаковій висоті роликами. Запропонований пристрій для калібровки кінців циліндричних штампо-зварних заготовок відрізняється тим, що формотвірна опора постачена двома додатковими роликами з гідроциліндрами і встановлені вони по обидва боки привідних роликів, з можливістю радіальне рухатись, а ролики на підтримуючій опорі встановлені з можливістю змінювати відстань між собою. Відрізняючі ознаки запропонованого пристрою для калібровки кінців циліндричних штампо CM 10424 розташований привід 2, формотвірну опору 3 з привідними роликами 4, 5, встановленими один над другим і підтримуючу опору 6 з встановленими на однаковій висоті роликами 7, 8. До того ж, формотвірна опора 3 постачена двома додатковими роликами 9, 10 з гідроциліндрами 11, 12. Встановлені вони по обидва боки привідних роликів 4, 5, з можливістю радіальне рухатись до заготовки 13, а ролики 7, 8 на підтримуючій опорі 6 встановлені з можливістю змінювані відстань між собою Пристрій працює наступним чином Заготовку 7 одним кінцем встановлюють між привідними роликами 3, а другим кінцем и розташовують на роликах 5, підтримуючої опори 4. В залежності від зовнішнього діаметра заготовки 7, ролики 5, підтримуючої опори 4, зближують або віддаляють, змінюючи при цьому відстань між ни- додаткові ролики постачені гідроциліндрами. ми. В результаті зміни відстані між роликами, зміЦе забезпечило роликам рух в заданому напрямі нюється відстань до осі крутіння заготовки Це дає та зусиллі Цим самим регулюється вирівнювання можливість рівняти кінці заготовок з різними діазони біля зварного шва заготовки; метрами. На другий кінець заготовки 7 опускають - ролики на підтримуючій опорі встановлені з верхній ролик 3, притискуючи кінець заготовки 7 до можливістю змінювати відстань між собою Таке нижнього ролика 3. Встановлену штампе-зварну рішення забезпечує калібровку (вирівнювання) заготовку 7 прокручують привідними роликами 3. В кінців циліндричних заготовок різних діаметрів. В процесі прокручування, включають гідроциліндри і залежності від діаметра заготовки, ролики зблирадіальне рухають додаткові ролики 6 і натискажують або віддаляють При малому діаметрі загоють ними на кінець заготовки 7 Цим самим, кінець товки, ролики зближують, і навпаки, при великому стінки заготовки 7, що знаходиться між привідними діаметрі, ролики віддаляють один від одного. роликами 3 та додатковими роликами 6 вигинаВказані відрізняючі ознаки запропонованого ється І набуває форму правильної дуги. Зона, що пристрою знаходяться в причинно-наслідковому знаходиться біля зварного шва, вирівнюється. зв'язку з одержаним результатом і дозволяють виконати розробку нової конструкції пристрою для Запропонований пристрій простий у виготовкалібровки кінців циліндричних штампо-зварних ленні і може використовуватись не тільки для казаготовок. лібровки кінців циліндричних штампо-зварних заготовок, а і для калібровки вальцьовахих та/або Заявлюваний пристрій для калібровки кінців зварених кілець, обичайок, фланців і т п циліндричних штампо-зварних заготовок пояснюється кресленнями. Джерела інформації: 1. А.С. №1459752, МПК В21С37/30, На Фіг.1 зображений загальний вигляд розтаВ21Д41/00. шування опор 2. А.С. №1299634, МПК В21С37/30. На Фіг 2 зображений вигляд розташування роликів на формотвірній опорі. 3. Логанов Д Т. и др Механизация котельнозаготовельного и сборочно-сварного производств. Пристрій для калібровки кінців циліндричних М. Машиностроение, 1989 г., с. 1 8 - прототип. штампо-зварних заготовок містить раму 1 на якій зварних заготовок нерозривно повязані з технічним результатом. А саме: - формотвірна опора постачена двома додатковими роликами з гідроциліндрами і встановлені вони по обидва боки привідних роликів, з можливістю радіально рухатись. Це дозволяє пропустити скривлену циліндричну заготовку через три точки: через нижній ролик і по додатковому ролику по боках. Враховуючи те, що всі три ролики знаходяться на деякій відстані один від одного і середній ролик завжди буде знаходитись нижче двох додаткових, то в процесі притискування верхнім роликом заготовки до середнього, між крайніми утвориться дуга, яка відповідає зумовленому радіусу. В процесі прокручування заготовки декілька разів, впадина, в зоні зварного шва, зменшиться; 2 910 3 5 4 Фіг. 2 Фіг.1 Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
