Механічні ножниці

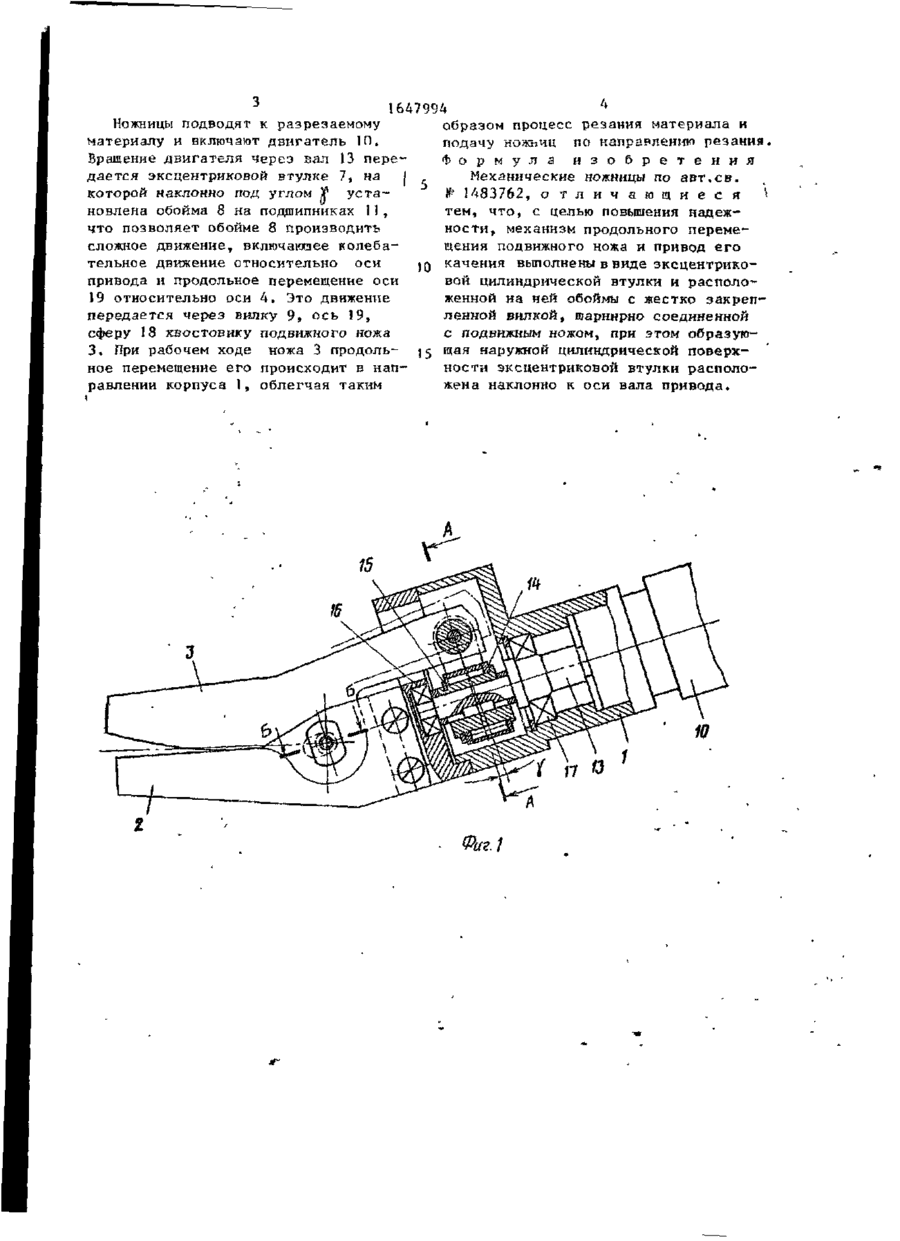

ДЛЯ (ЛУЖГБНОЇО ПОЛЬЗОВАНИЯ ЭКЗ N » СОЮЗ СОВЕТСКИХ СОЦИАЛИСТ РЕСПУБЛИК В 23 D 29/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ Ж Н Т СССР к 1 (61) 1483762 (21) 4658269/27 j (22) 06.03.89 (72) Б.В.Лупкнн, Т.Ю.Уразаев и В.С.Пелелинский (53) 621.967 (088.8) (56) Авторское свидетельство СССР * 1483762, кп. В 23 D 29/00, 1987. (54) МЕХАНИЧЕСКИЕ НОЖНИЦЫ (57) Изобретение относится к ооработке металлов давлением, в частности к ручным механическим нокницам для листового материала. Цель изобретения - повышение надежности механических ножниц. Механические ножницы содержат корпус I и расположенные в нем неподвижный нож 2, шарнирно соединенным с подвижным ножом З^установленным с возможностью продольного перемещения при рабочем ходе. В ноже 2 закреплена ось с втулкой, а в подвижном ноже 3 выполнен продольный паз для обеспечения его продольного яеремещення. Ножницы содержат механизм продольного перемещения подвижного ножа и привод т о качания.Резка листового материала производится при перемещении подвижного ножа 3 г направлении корпуса 1 и его поворота относительно оси U. і ил. if) Изобретение относится к обработке металлов давлением, в частности к ручным механическим ножницам для листового материала. Цель изобретения - повышение надежности работы механических ножниц. На фиг.1 изображены механические ножницы,, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг.1. Механические ножницы содержат корпус I и расположенные в нем неподвижный нож 2, шарнирно соединенный с подвижным ножом 3, установленным с возможностью продольного перемещения при рабочем ходе. В ноже 2 закреплена ось к с втулкой 5, а в подвижном но^е 3 выполнен продольный паз b для обеспечения его продольного перемещения. Ножницы содержат ме-| ханизм продольного перемещения под17-91 , вижного ножа и привод его качания, выполненные в виде цилиндрической эксцентриковой втулки 7 и расположенной на ней обоймы 8 с жестко закрепленной вилкой .9, соединенной с хвостовиком подвижного ножа 3= ОСразующая цилиндрической поверхности эксцентриковой втулки 7 расположена наклонно к оси вала двигателя 10 под углом Т . Обойма 8 установлена посредством подшипника 1I на цилиндрической поверхности вт\лки І у закрепленной посредством шпонки 12 на валу 13 д в ш ателя !С и зафиксирована шайбой 14 и кольцом 15. Зал !3 установлен на подшипниках 16 и 17. Вилка 9 соединена с хвостовиком подвижного ножа 3 посредством сферы 18 и оси 19. Механичегкие ножницы работают следующим образом. Р і 647994 Ножницы подводят к разрезаемому образом процесс резания материала и материалу и включают двигатель 10. подачу ножьчц по направлению резания. Вращение двигателя через вал 13 переФ о р м у л а и з о б р е т е н и я дается эксцентриковой втулке 7, на j Механические ножницы по а в т . с в . которой наклонно под углом У уста№ 1483762, о т л и ч а ю щ и е с я ^ новлена обойма 8 на подшипниках 11, тем, что, с целью повышения надежчто позволяет обойме 8 производить ности, механизм продольного перемесложное движение, включаюиее колебащения подвижного ножа и привод его тельное движение относительно оси 10 качения выполнены в виде эксцентрикопривода и продольное перемещение оси вой цилиндрической втулки н располо19 относительно оси 4. Это движение женной на ней обоймы с жестко закреппередается через вилку 9» ось 19, ленной вилкой, гоарннрно соединенной сферу 18 хвостовику подвижного ножа с подвижным ножом, при этом образую3. При рабочем ходе ножа 3 продоль15 щая наружной цилиндрической поверхное перемещение его происходит в напности эксцентриковой втулки располоравлении корпуса 1, облегчая таким жена наклонно к оси вала привода. * 1647994 А-А 9 Редактор М.Букреева Составитель Ю„Филимонов Техред Л.Сердюкоаа Корректор Н. Ревская Заказ 1655/ДСП Тираж 245 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНГ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород» ул. Гагарина, 101
